HF 3360 KNX - Detector de mișcare STEINEL - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului HF 3360 KNX STEINEL în format PDF.
| Tip produs | Detector de mișcare KNX |
| Marcă | Steinel |
| Model | HF 3360 KNX |
| Tehnologie de detectare | Hiperfrecvență 5,8 GHz |
| Unghi de detectare | 360° (deschidere unghiulară 180°) |
| Înălțime de instalare | 2 - 2,8 m |
| Alimentare | Bus KNX, 21 V - 30 V DC (SELV) |
| Putere de emisie | Aproximativ 1 mW |
| Setări | Prin software ETS (v4.0+) și telecomenzi (RC6, RC7, Smart Remote) |
| Ieșiri | Lumină 1 / Lumină 2 (comutare, variație, marcare), telegramă "În funcțiune" |
| Temporizare iluminat | 1 - 255 minute |
| Temporizare CVC | 1 - 255 minute (încălzire, ventilare, climatizare) |
| Marcare | 1 - 255 minute |
| Prag de declanșare (luminozitate) | 2 - 1000 lux, mod învățare |
| Dimensiuni (montare pe suprafață rotundă) | ∅126 x 52 mm |
| Dimensiuni (montare pe suprafață pătrată) | 95 x 95 x 52 mm |
| Dimensiuni (montare încastrat rotund) | ∅124 x 64 mm |
| Dimensiuni (montare încastrat pătrată) | 94 x 94 x 64 mm |
| Grad de protecție (montare pe suprafață) | IP54 |
| Grad de protecție (montare încastrat) | IP20 |
| Interval de temperatură | -20 °C până la +50 °C |
| Zonă de utilizare | Interior |
| Montare | Plafon sau perete, pe suprafață sau încastrat |
| Întreținere | Curățați lentila cu o cârpă umedă (fără detergent) |
| Garanție producător | 5 ani (sub rezerva condițiilor) |
Întrebări frecvente - HF 3360 KNX STEINEL
Întrebările utilizatorilor despre HF 3360 KNX STEINEL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Detector de mișcare în format PDF gratuit! Găsiți manualul dvs. HF 3360 KNX - STEINEL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. HF 3360 KNX mărcii STEINEL.

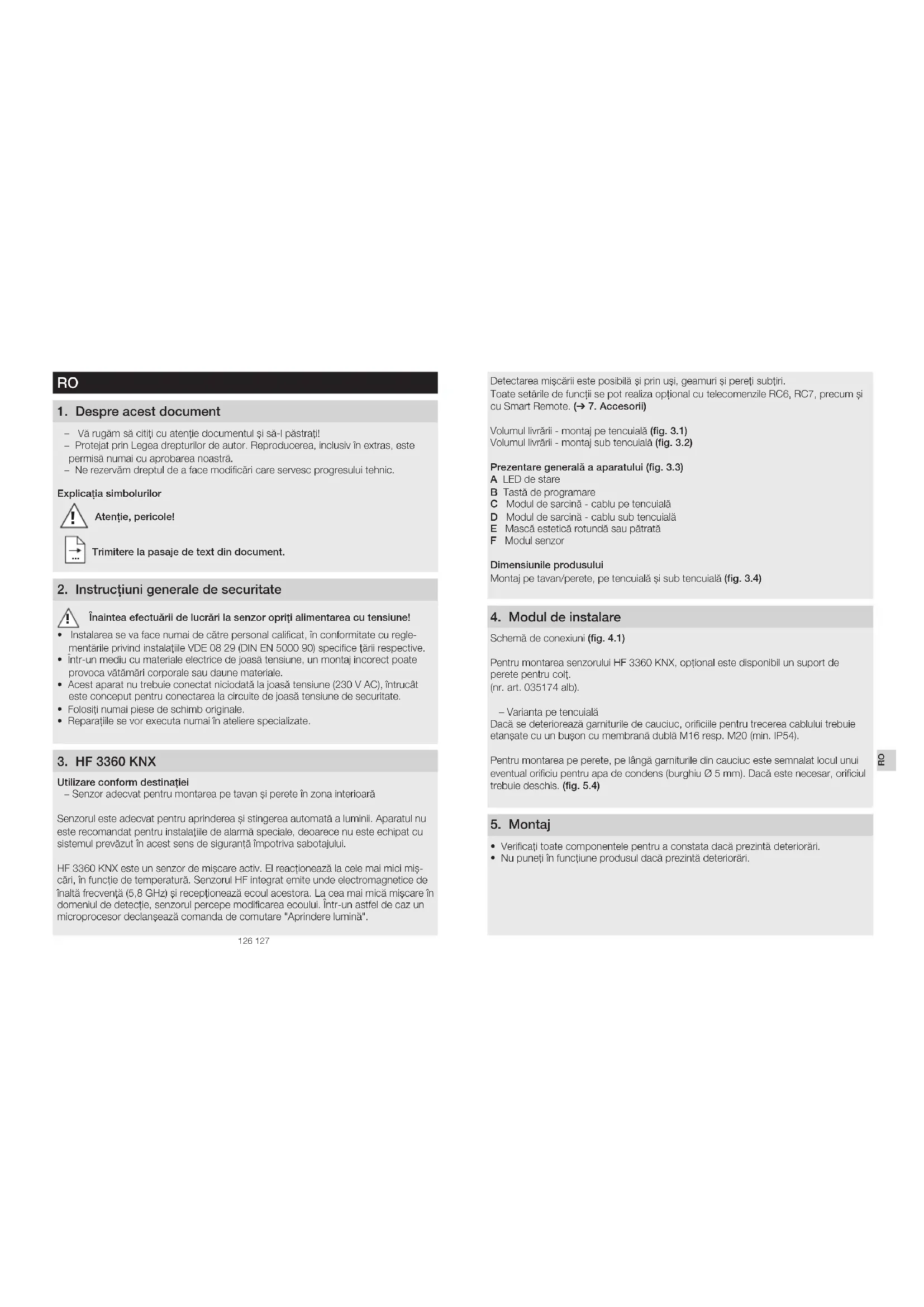

MANUAL DE UTILIZARE HF 3360 KNX STEINEL
RO ..... 126 Respectați instrucțiunile scrisel
1. Despre acest document
- Vă rugăm să citiți cu atenție documentul și să-l păstrați!
- Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
Explicația simbolurilor
Atentie, pericole!
Trimitere la pasaje de text din document.
2. Instructiuni generale de securitate
Înaintea efectuării de lucrări la senzor opriți alimentarea cu tensiune!
- Instalarea se va face numai de câtre personal calificat, în conformitate cu reglementările privind instalatiile VDE 08 29 (DIN EN 5000 90) specifice tării respective.
- Într-un modiu cu materiale electrice de joasă tensiune, un montaj incorect poate provoca vătămări corporale sau daune materiale.
- Acest aparat nu trebuie conectat niciodată la joasă tensiune (230 V AC), întrucât este conceput pentru conectarea la circulte de joasă tensiune de securitate.
- Folositi numai piese de schimb originale.
- Reparațiile se vor executa numai în ateliere specializate.
3. HF 3360 KNX
Utilizare conform destinatiei
- Senzor adecvat pentru montarea pe tavan și perete în zona interioară
Senzorul este adecvat pentru aprinderea și stingerea automată a luminii. Aparatul nu este recomandat pentru instalațile de alarmă speciale, deoarece nu este echipat cu sistemul prevăzut în acest sens de siguranță împotriva sabotajului.
HF 3360 KNX este un senzor de mișcare activ. El reacționează la cele mai mici mișcări, în funcție de temperatură, Senzorul HF integrat emite unde electromagnetice de înaltă frecvență (5,8 GHz) și reacționează ecoul acestora. La cea mai mică mișcare în domeniul de detectție, senzorul percepe modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda de comutare "Aprindere lumină".
Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri. Toate setările de funcții se pot realiza optional cu telecomenzile RC6, RC7, precum și cu Smart Remote. (→ 7. Accesorii)
Volumul livrări - montaj pe tencuială (fig. 3.1) Volumul livrări - montaj sub tencuială (fig. 3.2)
Prezentare generală a aparatului (fig. 3.3)
A LED de stare
B Tastă de programare
C Modul de sarcină - cablu pe tencuială
D Modul de sarcină - cablu sub tencuială
E Mască estetică rotundă sau pătrată
F Modul senzor
Dimensiunile produsului
Montaj pe tavan/perete, pe tencuială și sub tencuială (fig. 3.4)
4. Modul de instalare
Schemă de conexiuni (fig. 4.1)
Pentru montarea senzorului HF 3360 KNX, optional este disponibil un suport de perete pentru colt. (nr. art. 035174 alb).
- Varianta pe tencuială Dacă se deteriorează garniturile de cauciuc, orificiile pentru trecerea cablului trebuie etanșate cu un bușon cu membrană dublă M16 resp. M20 (min. IP54).
Pentru montarea pe perete, pe lângă garniturile din cauciuc este semnalat locul unui eventual orificiu pentru apa de condens (burghiu ∅ 5 mm). Dacă este necesar, orificiu trebuie deschis. (fig. 5.4)
5. Montaj
- Verificați toate componentele pentru a constata dacă prezintă deteriorări.
- Nu puneti în funcțiune produsul dacă prezintă deteriorări.
Etapele montării
Cablu montaj pe perete sub tencuială (fig. 5.1)
Cablu montaj pe tavan sub tencuială (fig. 5.2)
Cablu montaj pe tavan pe tencuială (fig. 5.3)
Cablu montaj pe perete pe tencuială (fig. 5.4)
- Decuplati masca estetică de modulul senzorului.
- Decuplați modulul senzorului de modulul de sarcină.
Montaj sub tencuială (fig. 5.1/5.2)
- Conectați îmbinarea cu fișă.
- Apăsați tasta de programare (B).
- Introduceti şuruburile de fixare și montați modulul de sarcină.
• Realizați reglajele. (→ 6. Funcții și setări)
Montaj pe tenculală (fig. 5.3/5.4)
- Introduceti şuruburile de fixare și montați modulul de sarcină.
- Conectați îmbinarea cu fișă.
- Apăsați tasta de programare (B).
• Realizați reglajele. (–Functii și setări) - Uniți modului senzor cu modului de sarcină și îmbinați-le prin înșurubare.
- Montați masca estetică.
Diagrama razei de actiune (fig. 5.5)
6. Funcții/setări
Descrierea aplicatiei se găsește la adresa knx.stinel.de.
Funcțiile care urmează să fie utilizate se setează prin intermediul ferestreii de parametrizare "Configurare generală" cu Engineering Tool Software (ETS) începând cu versiunea ETS4.0.
- Atribuiti adresa fizică și creați programul aplicatiei în ETS.
- Încârcați adresa fizică și programul aplicației în senzorul de mișcare. Când sunteți invitat, apăsați tasta de programare (B)
- După finalizarea programării, LED-ul roșu se stinge.
Functii RC6
- Regim de service
- Rază de acțiune, sensibilitate senzor HF
- Valoare luminozitate, valoare nominală luminozitate, Teach-In
-
Durată de oprire temporizată a iluminatului
-
Pornire întârziată IAC (încălzire și aer condiționat), monitorizarea încăperii, durată de oprire temporizată IAC
- Durată de aprindere, lumina de bază, valoarea nominală luminozitate, Teach-In
- Regim de testare prezență și iluminat
Funcții RC7
- Functia de reducere a intensității luminii
- APRINDEREA / STINGEREA lumini 4 h
- Activare înregistrare scenă
- Resetare
Smart Remote
- Înlocuiește telecomenzile RC6 și RC7
- Comandă prin smartphone sau tabletă
- Încârcați aplicația adecvată și conectați prin bluetooth
Funcții suplimentare Smart Remote
- Mod Program
Functie LED
- Regim de programare: LED-ul este aprins
- Regim normal: LED-ul râmâne stins.
- Regim de testare: LED-ul luminează când se detectează mișcare
- Telecomandă: LED-ul clipește de cca. 10 ori pe secundă
Descrieri detaliate găsiți în instrucțiunile de utilizare ale telecomenzii respective.
7. Accesorii (optionale)
- Telecomandă utilizator RC6 EAN 4007841 593018
- Telecomandă service RC7 EAN 4007841 592912
- Smart Remote EAN 4007841 009151
8. Întreținere/îngrijire
Întreținerea nu este posibilă.
Dacă se murdărește, lentila de detectie poate fi curățată cu ajutorul unei cărpe umede (fără detergent).
9. Evacuarea ca deşeu
Aparatele electrice, accesorile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru tările UE:
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
10. Declaratie de conformitate
Prin prezenta, STEINEL Vertrieb GmbH declară că tipul de echipamente radio HF 3360 KNX este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de
11. Garantia de producător
În calitate de cumpărâtor vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclamarea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră for garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcționarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professiona. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al futuror materialelor utilizate și al suprafețelor acestora.
Solicitarea garantiei
Dacă aveți o reclamație referitoare la produsul dvs., vă rugăm să îl trimiteți întreg și cu taxele de expediere plălite, împreună cu chitanța originată care trebuie să conțină data cumpărări și denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1;
FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grija chitanța până la expirarea termenului de garanție. STEINEL nu suportă costurile de transport și nu își asumă riscurile asociate transportului pentru returnarea produselor.
Informații privind solicitarea unei prestatii în garanție găsiți pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10
Dacă doriți să solicitați o prestatie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.
12. Defecțiuni în funcționare
Defectiune Cauză Remediu
| Senzor fără tensiune | ■ Cablu întrerupt | ■ Verificați alimentarea cu tensiune a lui KNX |
| Senzorul nu se aprinde | ■ Becul defect■ În regim de lumină naturală, reglajul luminozității de comutare este poziționat pe regim de noapte | ■ Schimbați becul■ Regiați din nou |
| Senzorul nu se stinge | ■ Mișcare permanentă în domeniul de detectie | ■ Controlați zona |
| Senzorul comută permanent PORNIT/OPRIT | ■ O perdea, floare etc. se mișcă în domeniul de detectie al senzorului și cuplează din nou din cauza mișcării | ■ Controlați zona |
| Senzorul se aprinde necontrolat | ■ Senzor în apropiere de WLAN sau alte sur-se radio | ■ Instalați la cel puțin 2 m de sursa radio |
- Date tehnice
| Dimensiuni (L x I x H) Pe tencuială rotund ∅ | 126 x 52 mm | |
| Pe tencuială pătrat | 95 x 95 x 52 mm | |
| Sub tencuială rotund ∅ | 124 x 64 mm | |
| Sub tencuială pătrat | 94 x 94 x 64 mm | |
| Loc de utilizare în interiorul clădinilor | ||
| Tensiune de alimentare Tensiune bus KNX, 21 V - 30 V | (SELV) | |
| Senzori 5,8 GHz înaltă frecvență | ||
| Înățime de montaj 2 - 2,8 m | ||
| Putere de emisie cca. 1 mW | ||
| Setări prin software-ul ETS, telecomandă sau BUS | ||
| Unghi de detectie 360° cu unghi de deschidere de 180° | ||
| Luminozitate de bază 1 | -255 min | |
| Setarea luminozității de comutare 2-1000 lucși, mod învățare | ||
| Ieșire lumină Lumină 1 – Lumină 2 | Comutare/reglare a intensității/luminozitate de bază | |
| Interval de continuare a functionării iluminat | 1 - 255 min | |
| Interval de continuare a functionării - IAC | 1 - 255 min | |
| Pornirea întârziată IAC Supravegherea încaperilor, 1 - 255 min | ||
| Alte ieșiri Telegramă "in functiune" | ||
| Grad de protectie Pe tencuială: IP54 Sub tencuială: IP20 | ||
| Domeniu de temperatură | - 20 °C până la + 50 °C | |
