Vrsta izdelka	KNX detektor gibanja
Znamka	Steinel
Model	HF 3360 KNX
Tehnologija zaznavanja	Hiperfrekvenca 5,8 GHz
Kot zaznavanja	360° (kotni razpon 180°)
Višina namestitve	2 - 2,8 m
Napajanje	KNX vodilo, 21 V - 30 V DC (SELV)
Oddajna moč	Približno 1 mW
Nastavitve	S programsko opremo ETS (v4.0+) in daljinskimi upravljalniki (RC6, RC7, Smart Remote)
Izhodi	Luč 1 / Luč 2 (preklapljanje, zatemnitev, označevanje), telegram "V delovanju"
Časovna zakasnitev osvetlitve	1 - 255 minut
Časovna zakasnitev HVAC	1 - 255 minut (ogrevanje, prezračevanje, klimatizacija)
Označevanje	1 - 255 minut
Prag sprožitve (svetilnost)	2 - 1000 luksov, način učenja
Dimenzije (površinska montaža okrogla)	∅126 x 52 mm
Dimenzije (površinska montaža kvadratna)	95 x 95 x 52 mm
Dimenzije (vgradna montaža okrogla)	∅124 x 64 mm
Dimenzije (vgradna montaža kvadratna)	94 x 94 x 64 mm
Stopnja zaščite (površinska)	IP54
Stopnja zaščite (vgradna)	IP20
Temperaturno območje	-20 °C do +50 °C
Območje uporabe	Notranjost
Montaža	Strop ali stena, površinska ali vgradna
Vzdrževanje	Očistite lečo z vlažno krpo (brez detergenta)
Garancija proizvajalca	5 let (pod pogoji)

Pogosto zastavljena vprašanja - HF 3360 KNX STEINEL

Kakšen je doseg detektorja HF 3360 KNX?

Doseg je odvisen od okolja namestitve. Diagram dosega je podan v navodilih (slika 5.5). Običajno zazna gibanje v polmeru več metrov pri 360°.

Ali detektor lahko deluje skozi steklo ali tanke stene?

Da, HF detektor uporablja hiperfrekvenčne valove (5,8 GHz), ki prodirajo skozi vrata, steklo in tanke stene. Vendar lahko debelina in material zmanjšata doseg.

Kako nastaviti občutljivost in časovno zakasnitev?

Nastavitve se izvajajo s programsko opremo ETS (različica 4.0 ali novejša) ali z dodatnimi daljinskimi upravljalniki RC6, RC7 ali Smart Remote. Daljinski upravljalnik RC6 omogoča nastavitev dosega, svetilnosti, časovne zakasnitve osvetlitve in testnega načina.

Kaj storiti, če se detektor nenehno vklaplja in izklaplja?

To je lahko posledica neprekinjenega gibanja v območju zaznavanja (zavesa, rastlina itd.). Preverite in prilagodite območje zaznavanja ali zmanjšajte občutljivost prek daljinskega upravljalnika ali ETS.

Kakšna je zahtevana napajalna napetost?

HF 3360 KNX se napaja prek KNX vodila z zelo nizko napetostjo (21-30 V DC, SELV). Nikoli ga ne priključite na 230 V.

Ali je detektor mogoče uporabiti za protivlomni alarm?

Ne, ta detektor je zasnovan samo za samodejno preklapljanje osvetlitve. Ni zaščiten pred vandalizmom in ni primeren za posebne alarme.

Kako očistiti detektor?

Za čiščenje zaznavne leče uporabite vlažno krpo. Ne uporabljajte detergenta ali abrazivnih sredstev.

Kaj storiti, če detektor ne prižge luči?

Najprej preverite napajanje KNX. Če je žarnica okvarjena, jo zamenjajte. Podnevi je prag sprožitve lahko nastavljen na nočni način; prilagodite ga prek ETS ali daljinskega upravljalnika.

Ali je detektor združljiv z vsemi sistemi KNX?

Da, zasnovan je za standardno KNX vodilo in se programira s programsko opremo ETS od različice 4.0 naprej.

Kateri dodatki so na voljo za ta detektor?

Dodatna oprema vključuje daljinske upravljalnike RC6 (uporabniški), RC7 (servisni) in Smart Remote (upravljanje prek pametnega telefona/tablice). Na voljo je tudi kotni stenski nosilec (ref. 035174).

NAVODILA ZA UPORABO HF 3360 KNX STEINEL

SI ..... 133 Upoštevajte del besedila!

HR....140 Pridržavajte se pisanih uputa!

EE..... 147 Järgige tekstiosal

• Natančno preberite in shranite!
• Zaščiteno z avtorskimi pravicarni. Ponatis v celoti ali po delih je dovoljen le z našim soglasiem.
• Spremembe zaradi tehničnega napredka so pridržane.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred vsemi deli na senzorju je treba prekiniti dovajanje napetosti!

• Namestitev sme izvesti samo strokovnjak v skladu s predpisi o namestitvi, ki veljajo v državi VDE 08 29 (DIN EN 5000 90).
• V okolju z nizkonapetostnimi izdelki lahko nestrokovna montaža povzroči najhujše zdravstvene okvare ali gmotno škodo.
• Te naprave ne smete nikoli priključiti na nizko napetost (230 V AC), saj ni namenje-na priključitvi na tokokroge majhne napetosti.
• Uporabljajte le originalne nadomestne dele.
• Popravila lahko izvajajo le v strokovnih delavnicah.

3. HF 3360 KNX

Namenska uporaba

- Senzor je primeren le za stropno in stensko montažo v notranjosti zgradb.

Senzor je primeren za avtomatično vklapijanje luči. Naprava ni primema za uporabo kot posebna protivlomna alarmna naprava, saj nima za to predpisane zaščite pred sabotažo.

HF 3360 KNX je aktivni javljalnik gibanja. Neodvisno od temperature reagira na najmanjše premikanje. Integrirani HF senzor oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku v področju zaznavanja senzor zazna spremembo odmveva. Mikroprocesor nato sproži ukaz za „vklop luči”. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove.

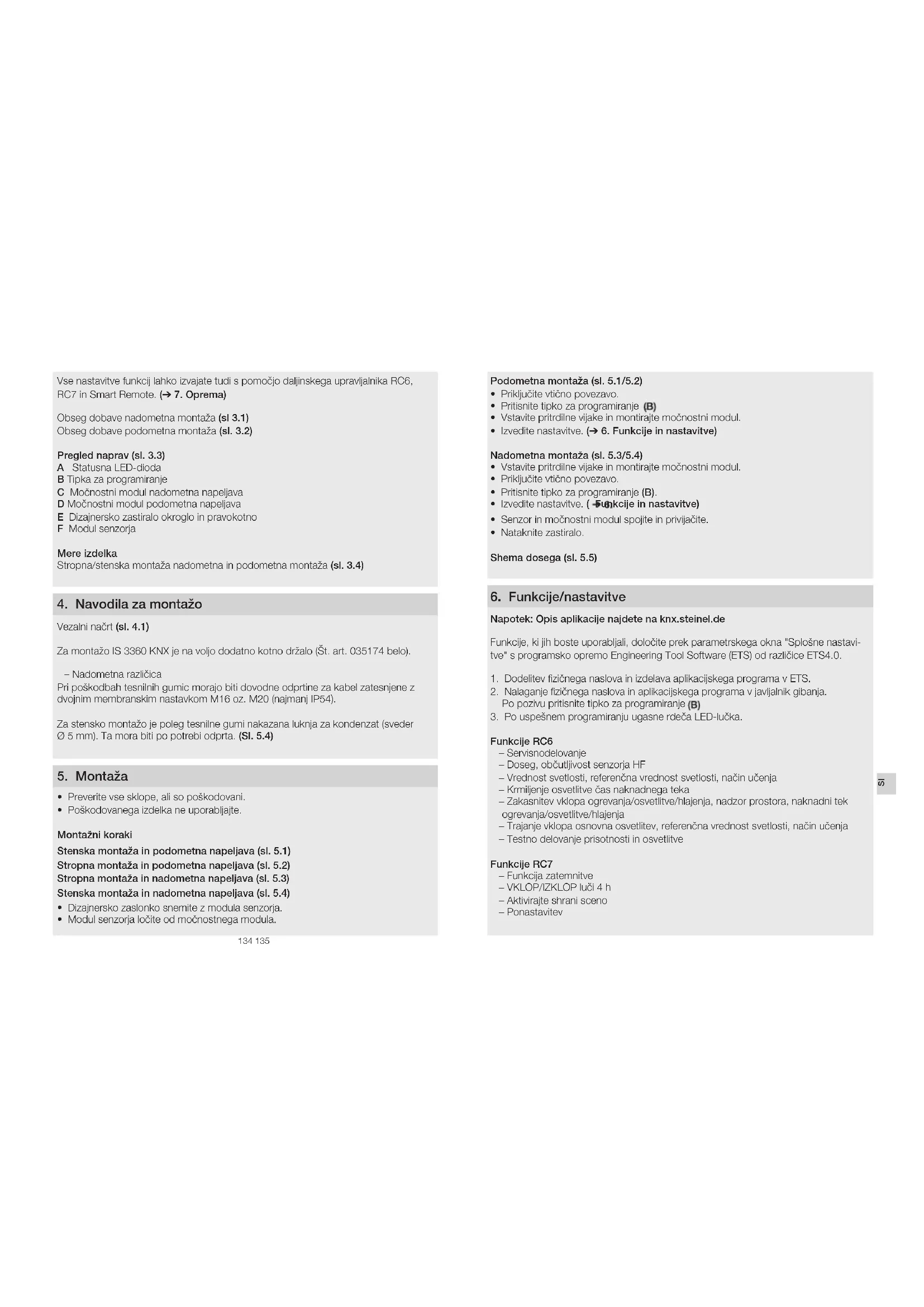

Vse nastavitve funkcij lahko izvajate tudi s pomočjo daljinskega upravljalnika RC6, RC7 in Smart Remote. (→ 7. Oprema)

Obseg dobave nadometna montaža (sl 3.1) Obseg dobave podometna montaža (sl. 3.2)

Pregled naprav (sl. 3.3)

A Statusna LED-dioda

B Tipka za programiranje

C Močnostni modul nadometna napeljava

E Dizajnersko zastiralo okroglo in pravokotno

F Modul senzorja

Mere izdelka

Stropna/stenska montaža nadometna in podometna montaža (sl. 3.4)

Vezalni načrt (sl. 4.1)

Za montažo IS 3360 KNX je na voljo dodatno kotno držalo (Št. art. 035174 belo).

- Nadometna različica

Pri poškodbah tesnilnih gumic morajo biti dovodne odprtine za kabel zatesnjene z dvojnim membranskim nastavkom M16 oz. M20 (najmanj IP54).

Za stensko montažo je poleg tesnilne gumi nakazana luknja za kondenzat (sveder ∅ 5 mm). Ta mora biti po potrebi odprta. (Sl. 5.4)

5. Montaža

- Preverite vse sklope, ali so poškodovani.

- Poškodovanega izdelka ne uporabljajte.

Montažni koraki

Stenska montaža in podometna napeljava (sl. 5.1)

Stropna montaža in podometna napeljava (sl. 5.2)

Stropna montaža in nadometna napeljava (sl. 5.3)

Stenska montaža in nadometna napeljava (sl. 5.4)

- Dizajnersko zaslonko snemite z modula senzorja.

- Modul senzorja ločite od močnostnega modula.

Podometna montaža (sl. 5.1/5.2)

• Priključite vtično povezavo.
  • Pritisnite tipko za programiranje (B)
  • Vstavite pritrdiline vijake in montirajte močnostni modul.
• Izvedite nastavitve. (→ 6. Funkcije in nastavitve)

Nadometna montaža (sl. 5.3/5.4)

• Vstavite pritrdilne vijake in montirajte močnostni modul.
- Priključite vtično povezavo.
• Pritisnite tipko za programiranje (B)
- Izvedite nastavitve. ( -Funkcije in nastavitve)
- Senzor in močnostni modul spojite in privijačite.
• Nataknite zastiralo.

Shema dosega (sl. 5.5)

6. Funkcije/nastavitve

Napotek: Opis aplikacije najdete na knx.stinel.de

Funkcije, ki jih boste uporabljali, določite prek parametrskega okna "Splošne nastavitve" s programsko opremo Engineering Tool Software (ETS) od različice ETS4.0.

1. Dodelitev fizičnega naslova in izdelava aplikacijskega programa v ETS.
2. Nalaganje fizičnega naslova in aplikacijskega programa v javljalnik gibanja.
   Po pozivu pritisnite tipko za programiranje (B)
3. Po uspešnem programiranju ugasne rdeča LED-lučka.

Funkcije RC6

• Servisnodelovanje
• Doseg, občutljivost senzorja HF
  – Vrednost svetlosti, referenčna vrednost svetlosti, način učenja
• Krmiljenje osvetlitve čas naknadnega teka
• Zakasnitev vklopa ogrevanja/osvetlitve/hlajenja, nadzor prostora, naknadni tek ogrevanja/osvetlitve/hlajenja
• Trajanje vklopa osnovna osvetlitev, referenčna vrednost svetlosti, način učenja
• Testno delovanje prisotnosti in osvetlitve

Funkcije RC7

• Funkcija zatemnitve
• VKLOP/IZKLOP luči 4 h
• Aktivirajte shrani scene
• Ponastavitev

Smart Remote

• Nadomesti daljinska upravljavca RC6 in RC7
• Upravljanje s pametnim telefonom ali tablico
  – Naložite ustrezno aplikacijo in povežite z bluetoothom

Dodatne funkcije Smart Remote

- Programski način

Delovanje LED

• Programiranje: LED sveti
• Normalno delovanje: LED izostane.
• Testno delovanje: LED sveti ob zaznanem gibanju.
• Daljinski upravljalnik: LED utripne 10-krat na sekundo

Podroben opis v navodilu za uporabo zadevnega daljinskega upravljalnika

7. Dodatna oprema (možnost)

• Uporabniški daljinski upravljalnik RC6 EAN 4007841 593018
• Servisni daljinski upravljalnik RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Vzdrževanje in nega

Vzdrževanje ni mogoče.

Lečo je dovoljeno čistiti z vlažno krpo (brez uporabe čistil).

9. Odstranjevanje

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

STEINEL Vertrieb GmbH potrjuje, da je tip radijske opreme HF 3360 KNX skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

11. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčirno, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.

Uveljavljanje

Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: ELEKTRO – PROJEKT PLUS D.O.O., Suha pri Predosljah

12, SI-4000 Kranj, PE GRENC 2, 4220 Škofja Loka. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.piporocam.si

Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 00386-4-2521645.

1. Motnje delovanja

Motnja Vzrok Pomoč
Senzor brez napetosti	■ Prekinjena napeljava	■ Preverite oskrbo z napetostjo KNX
Senzor ne vklaplja	■ Sijalka je okvarjena■ Pri dnevem delovanju, nastavitev zatemnitve se nahaja na nočnem delovanju	■ Zamenjajte sijalko■ Ponovno nastavite
Senzor ne izklaplja	■ premikanje na območju zaznavanja	■ Preverite območje
Senzor stalno preklaplja VKLOP/IZKLOP	■ Zavese, rože ipd. se premikajo v podro-čju zaznavanja senzor-ja in ga s premikanjem vklapljajo	■ Preverite območje
Senzor se vklopi brez razloga	■ Senor v bližini WLAN ali drugih virov radijskih valov	■ inštalrajte v oddaljeno-sti vsaj 2 m od virov radijskih valov

1. Tehnični podatki

Mere DxŠxV Nadometno okroglo ∅	126 × 52 mm
Nadometno pravokotno	95 × 95 × 52 mm
Podometno okroglo ∅	124 × 64 mm
Podometno pravokotno	94 × 94 × 64 mm
Mesto uporabe Znotraj stavb
Napajalna napetost Napetost vodila KNX 21 V - 30 V	——(SELV)
Senzorika 5,8 GHz visoka frekvenca
Višina montaže 2 - 2,8 m
Oddajna moč priol. 1 mW
Nastavitve prek programske opreme ETS,daljinskega upravljalnika ali vodila BUS
Kot zaznavanja 360° z odpiralnim kotom 180°
Osnovna osvetlitev 1	- 255 min
Nastavitov zatomnitve	2 - 1000 luksov, Teach
Izhod luč: Luč 1 - luč 2	Vklapijanje/zatemnjevanje/osnovna osvetlitev
Čas naknadnega teka osvetlitev	1 - 255 min
Čas naknadnega teka GZH	1 - 255 min
Zakasnitev vklopa:ogrevanje/osvetlitev/hlajenje	Nadzor prostora, 1 - 255 min.
Nadaljnji izhodi	Telegram med obratovanjem
Vrsta zaščite	Nadomet: IP54 podomet: IP20
Temperalturno območje	- 20 °C do + 50 °C
