Тип продукта	KNX датчик движения
Бренд	Steinel
Модель	HF 3360 KNX
Технология обнаружения	Сверхвысокая частота 5,8 ГГц
Угол обнаружения	360° (угол раскрытия 180°)
Высота установки	2 - 2,8 м
Питание	Шина KNX, 21 В - 30 В DC (SELV)
Мощность излучения	Около 1 мВт
Настройки	С помощью программного обеспечения ETS (v4.0+) и пультов дистанционного управления (RC6, RC7, Smart Remote)
Выходы	Свет 1 / Свет 2 (включение, регулировка, подсветка), телеграмма "В работе"
Задержка освещения	1 - 255 минут
Задержка HVAC (отопление, вентиляция, кондиционирование)	1 - 255 минут (отопление, вентиляция, кондиционирование)
Подсветка	1 - 255 минут
Порог срабатывания (освещенность)	2 - 1000 люкс, режим обучения
Размеры (накладной монтаж, круглый)	∅126 x 52 мм
Размеры (накладной монтаж, квадратный)	95 x 95 x 52 мм
Размеры (скрытый монтаж, круглый)	∅124 x 64 мм
Размеры (скрытый монтаж, квадратный)	94 x 94 x 64 мм
Степень защиты (накладной)	IP54
Степень защиты (скрытый)	IP20
Диапазон температур	-20 °C до +50 °C
Зона использования	Внутреннее помещение
Монтаж	Потолочный или настенный, накладной или скрытый
Уход	Очищать линзу влажной тканью (без моющих средств)
Гарантия производителя	5 лет (при соблюдении условий)

Часто задаваемые вопросы - HF 3360 KNX STEINEL

Каков радиус действия датчика HF 3360 KNX?

Радиус действия зависит от условий монтажа. Диаграмма радиуса действия приведена в инструкции (рис. 5.5). Обычно он обнаруживает движения в радиусе нескольких метров на 360°.

Может ли датчик работать через стекла или тонкие перегородки?

Да, HF датчик использует сверхвысокочастотные волны (5,8 ГГц), которые проходят через двери, стекла и тонкие перегородки. Однако толщина и материал могут уменьшить радиус действия.

Как настроить чувствительность и задержку?

Настройки производятся с помощью программного обеспечения ETS (версия 4.0 или новее) или с помощью опциональных пультов RC6, RC7 или Smart Remote. Пульт RC6 позволяет регулировать радиус действия, яркость, задержку освещения и тестовый режим.

Что делать, если датчик постоянно включается и выключается?

Это может быть вызвано постоянным движением в зоне обнаружения (штора, растение и т.д.). Проверьте и отрегулируйте зону обнаружения или уменьшите чувствительность с помощью пульта или ETS.

Какое напряжение питания требуется?

HF 3360 KNX питается от шины KNX сверхнизким напряжением (21-30 В DC, SELV). Никогда не подключайте его к 230 В.

Можно ли использовать датчик для охранной сигнализации?

Нет, этот датчик предназначен только для автоматического включения освещения. Он не защищен от вандализма и не подходит для специальных сигнализаций.

Как чистить датчик?

Используйте влажную ткань для очистки линзы обнаружения. Не используйте моющие средства или абразивные материалы.

Что делать, если датчик не включает свет?

Сначала проверьте питание KNX. Если лампочка неисправна, замените ее. Днем порог срабатывания может быть установлен в ночной режим; отрегулируйте его через ETS или пульт.

Совместим ли датчик со всеми системами KNX?

Да, он предназначен для стандартной шины KNX и программируется с помощью программного обеспечения ETS, начиная с версии 4.0.

Какие аксессуары доступны для этого датчика?

Опциональные аксессуары включают пульты RC6 (пользовательский), RC7 (сервисный) и Smart Remote (управление через смартфон/планшет). Также доступен угловой настенный кронштейн (арт. 035174).

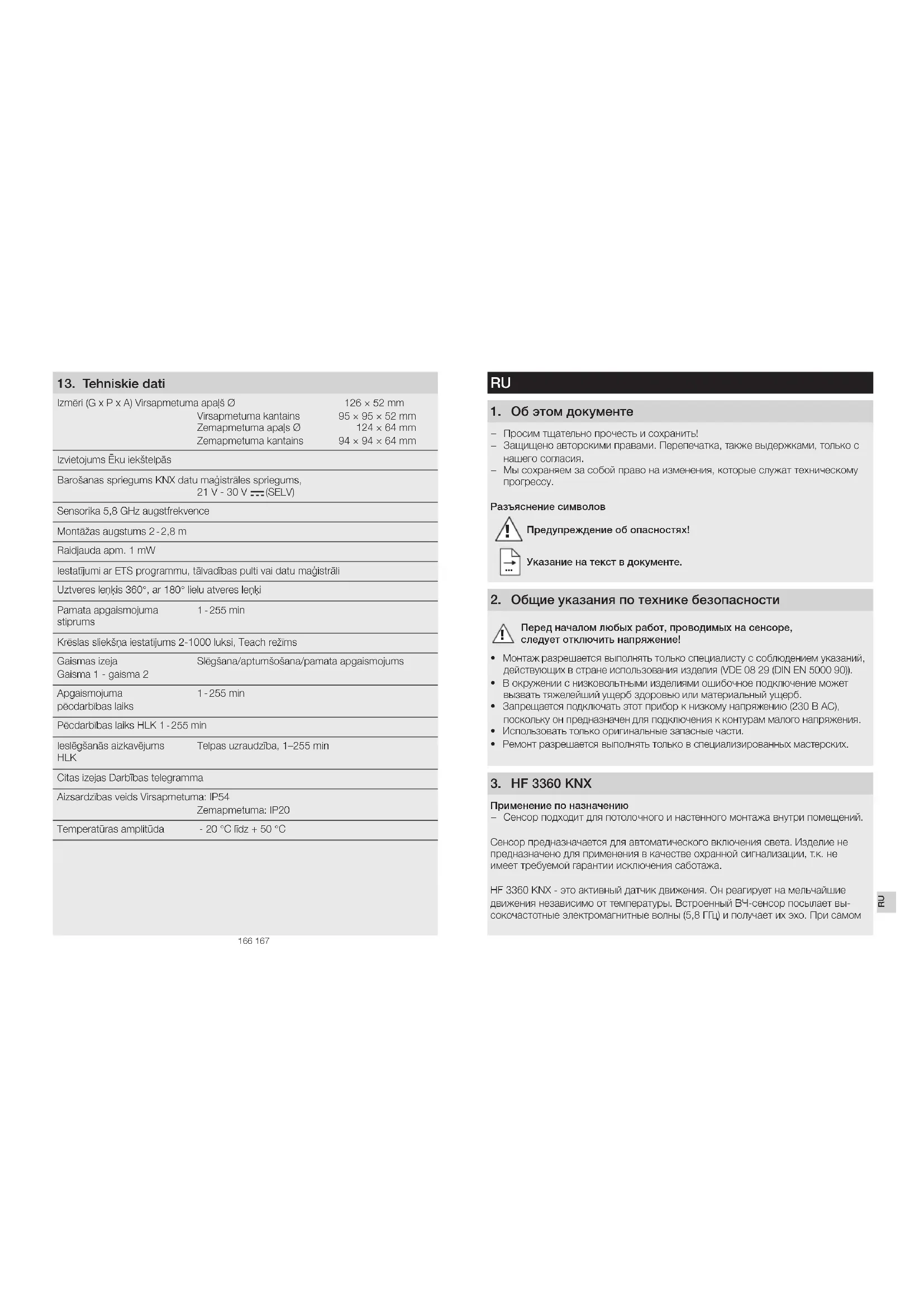

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HF 3360 KNX STEINEL

RU ..... 167 Обратите внимание на текстовую часть!

1. Об этом документе

• Просим тщательно прочесть и сохранить!
• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Разъяснение символов

Предупреждение об опасностях!

Указание на текст в документе.

2. Общие указания по технике безопасности

Перед началом любых работ, проводимых на сенсоре, следует отключить напряжение!

• Монтаж разрешается выполнять только специалисту с соблюдением указаний, действующих в стране использования изделия (VDE 08 29 (DIN EN 5000 90)).
• В окружении с низковольтными изделиями ошибочное подключение может вызвать тяжелейший ущерб здоровью или материальный ущерб.
• Запрещается подключать этот прибор к низкому напряжению (230 В АС), поскольку он предназначен для подключения к контурам малого напряжения.
• Использовать только оригинальные запасные части.
• Ремонт разрешается выполнять только в специализированных мастерских.

3. HF 3360 KNX

Применение по назначению

– Сенсор подходит для потолочного и настенного монтажа внутри помещений.

Сенсор предназначается для автоматического включения света. Изделие не предназначено для применения в качестве охранной сигнализации, т.к. не имеет требуемой гарантии исключения саботажа.

HF 3360 KNX - это активный датчик движения. Он реагирует на мельчайшие движения независимо от температуры. Встроенный ВЧ-сенсор посылает высокочастотные электромагнитные волны (5,8 ГГц) и получает их эхо. При самом

небольшом движеним в зоне обнаружения сенсор воспринимает изменения эхо. Микропроцессор дает команду переключения „Включить свет“. Возможно обнаружение через двери, оконные стекла или стены. Все функциональные настройки в качестве опции можно выполнить с пультов дистанционного управления RC6, RC7 и Smart Remote. (→ 7. Принадлежности)

Объем поставки для монтажа открытой проводкой (рис. 3.1) Объем поставки для монтажа скрытой проводкой (рис. 3.2)

Обзор приборов (рис. 3.3)

A Светодиод состояния

В Кнопка программирования

С Нагрузочный модуль, подвод кабеля открытой проводкой

D Нагрузочный модуль, подвод кабеля скрытой проводкой

E Декоративная панель круглая или многогранная

F Сенсорный модуль

Размеры изделия

Потолочный / настенный монтаж / открытая и скрытая проводка (рис. 3.4)

4. Указания по установке

Схема соединений (рис. 4.1)

Для монтажа HF 3360 KNX в качестве опции предлагается угольник (№ арт. 035174 белый).

- Вариант открытой проводки

При повреждениях уплотнительной резины необходимо уплотнить отверстия для проведения кабеля при помощи двухмембранного патрубка M16 или M20 (мин. IP54).

Для настенного монтажа рядом с уплотнениями намечено отверстие для конденсата (сверло ∅ 5 мм). Оно должно быть при необходимости открыто. (рис. 5.4)

5. Монтаж

- Проверить все конструктивные детали на предмет повреждения.

- При повреждениях не включать продукт.

Порядок монтажа

Настенный монтаж скрытой проводкой (рис. 5.1)

Потолочный монтаж скрытой проводкой (рис. 5.2)

Потолочный монтаж открытой проводкой (рис. 5.3)

Настенный монтаж открытой проводкой (рис. 5.4)

- Отсоединить декоративную панель от сенсорного модуля.

- Отделить сенсорный модуль от нагрузочного.

Монтаж скрытой проводкой (рис. 5.1/5.2)

- Подключить штекерное соединение.

• Нажать кнопку программирования (В)

• Вставить крепежные винты и установить нагрузочный модуль.

- Выполнить регулировки. (→ 6. Функции и настройки)

Монтаж открытой проводкой (рис. 5.3/5.4)

• Вставить крепежные винты и установить нагрузочный модуль.

- Подключить штекерное соединение.

• Нажать кнопку программирования (В).

- Выполнить регулировки. (→ 6.Функции и настройки)

- Составить и скрутить сенсорный и нагрузочный модуль.

- Надеть декоративную панель.

Диаграмма радиуса действия (рис. 5.5)

6. Функции/Настройки

Описание приложения находится на сайте www.knx.stinel.de

Функции, которые должны использоваться, устанавливаются в окне параметров "Общие настройки" с помощью программного обеспечения Engineering Tool (ETS), начиная с версии ETS 4.0.

1. Присвоение физического адреса и прикладной программы в ETS.

2. Загрузка физического адреса и прикладной программы в датчик движения. При запросе нажать кнопку для программирования (В)

3. После успешного программирования красный СИД погаснет.

Функции RC6

- Сервисный режим

– Дальность действия, чувствительность сенсора ВЧ

- Значение освещенности, заданное значение освещенности, Teach-In

– Время остаточного включения управления освещения

- Задержка включения ОВК, контроль помещения, время остаточного включения ОВК

• Время включения основного освещения, заданное значение освещенности, Teach-In
• Тестовый режим присутствия и освещения

Функции RC7

• Функция регулировки
• Включение / выключение света 4 ч
• Сохранение сценариев, активация
• Сброс

Smart Remote

• Заменяет пульты дистанционного управления RC6 и RC7
  – Управление со смартфона или планшета
• Загрузить подходящее приложение и установить соединение по Bluetooth
  Дополнительные функции Smart Remote
• Режим программирования

Функция СИД

• Режим программирования: СИД горит
• Стандартный режим: СИД остается выключенным
  – Тестовый режим: СИД горит при обнаруженном движении
• Дистанционное управление: СИД мигает с частотой ок. 10 раз/сек.

Подробные описания в руководствах по эксплуатации соответствующего пульта дистанционного управления.

7. Комплектующие (дополнительно)

• Дистанционное управление пользователя RC6 EAN 4007841 593018
• Сервисное дистанционное управление RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Техническое обслуживание/уход

Техническое обслуживание не возможно.

Загрязнения на регистрирующей линзе можно удалять влажным сукном (не используя моющие средства).

9. Утилизация

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку.

Не выбрасывать электроприборы в бытовые отходы!

Только для стран ЕС:

Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

10. Сертификат соответствия

Настоящим компания STEINEL Vertrieb GmbH заявляет, что радиоаппаратура типа HF 3360 KNX отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.steinel.de.

11. Гарантия производителя

Вы, как покупатель, имеете предусмотренные законом права в отношении продавца. Если такие права существуют в вашей стране, то наша гарантия не сокращает и не ограничивает их. Мы предоставляем Вам 5-летнюю гарантию на безупречные характеристики и надлежащую работу вашего сенсорного изделия STEINEL Professional. Мы гарантируем, что это изделие не имеет дефектов материала, конструкции и производственного брака. Мы гарантируем работоспособность всех электронных конструктивных элементов и кабелей, а также отсутствие дефектов во всех использованных материалах и на их поверхности.

Предъявление требований

Если Вы хотите заявить рекламацию по вашему изделию, отправьте изделие в собранном и упакованном виде вместе с приложенным кассовым чеком или квитанцией с датой продажи и указанием наименования изделия вашему дилеру или непосредственно нам по адресу: REAL.Electro, 109029, Москва, ул. Средняя Калитниковская, д. 26/27. Поэтому мы рекомендуем вам сохранить кассовый чек или квитанцию о продаже до истечения гарантийного срока. Компания STEINEL не несет риски и расходы на транспортировку в рамках возврата изделия.

Информацию о том, как заявить о гарантийном случае, вы найдете на нашей домашней странице www.steinel-russland.ru

Если у вас наступил гарантийный случай или имеются вопросы по вашему изделию, вы можете в любое время позвонить в Службу технической поддержки по телефону [phone].

1. Неполадки при эксплуатации

Нарушение Причина Устранение
На сенсоре нет напряжения	■ Обрыв кабеля	■ Проверить питающее напряжение KNX
Сенсор не включается	■ Дефект лампы накаливания■ При дневном режиме, установка сумеречного порога установленав ночной режим	■ Заменить лампу накаливания■ Настроить заново
Сенсор не выключается	■ Имеется постоянное движение в зоне обнаружения	■ Проверить зону
Сенсор постоянно пере-ключается ВКЛ./ВЫКЛ.	■ Гардина, цветок и пр. движется в зоне обнаружения сенсорного светильника и своим движением снова его включает	■ Проверить зону
Нежепательное включение сенсора	■ Сенсор рядом с WLAN или другими источниками ради-оволн	■ Устанавливать на расстоянии не менее 2 м от источника ради-оволн

1. Технические данные

Размеры (Д x Ш x В)	Открытая проводка, кругл. ∅ 126 ×52 ммОткрытая проводка, многогр. 95 × 95 × 52 ммСкрытая проводка, кругл. ∅ 124 × 64 ммСкрытая проводка, многогр. 94 × 94 × 64 мм
Место использования	во внутренних помещениях зданий
Питающее напряжение	напряжение шины KNX, 21 В - 30 В ——(SELV)
Сенсорная техника	5,8 Гц высокой частоты
Монтажная высота	2 - 2,8 м
Мощность передатчика	ок. 1 мВт
Установки	посредством программного обеспечения ETS,дистанционного управления или шины
Угол охвата	360° при угле раствора 180°
Основная яркость	1 - 255 мин.
Установка сумерочного включения	2 - 1000 лк, обучение
Выход Освещение освещение 1 – освещение 2	Переключение / регулирование освещенности /основная яркость
Время остаточного включения освещения	1 - 255 мин.
Время остаточного включения ОВК	1 - 255 мин.
Задержка включения ОВК	Контроль помещения, 1 – 255 мин.
Дополнительные выходы	Телеграмма "в эксплуатации"
Вид защиты	Открытая проводка: IP54Скрытая проводка: IP20
Температурный диапазон	от - 20°C до +50°C
