HF 3360 KNX - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements KNX
Marque	Steinel
Modèle	HF 3360 KNX
Technologie de détection	Hyperfréquence 5,8 GHz
Angle de détection	360° (ouverture angulaire 180°)
Hauteur d'installation	2 - 2,8 m
Alimentation	Bus KNX, 21 V - 30 V DC (SELV)
Puissance d'émission	Environ 1 mW
Réglages	Par logiciel ETS (v4.0+) et télécommandes (RC6, RC7, Smart Remote)
Sorties	Lumière 1 / Lumière 2 (commutation, variation, balisage), télégramme "En service"
Temporisation éclairage	1 - 255 minutes
Temporisation CVC	1 - 255 minutes (chauffage, ventilation, climatisation)
Balisage	1 - 255 minutes
Seuil de déclenchement (luminosité)	2 - 1000 lux, mode apprentissage
Dimensions (montage en saillie rond)	∅126 x 52 mm
Dimensions (montage en saillie carré)	95 x 95 x 52 mm
Dimensions (montage encastré rond)	∅124 x 64 mm
Dimensions (montage encastré carré)	94 x 94 x 64 mm
Indice de protection (saillie)	IP54
Indice de protection (encastré)	IP20
Plage de température	-20 °C à +50 °C
Zone d'utilisation	Intérieur
Montage	Plafond ou mural, en saillie ou encastré
Entretien	Nettoyer la lentille avec un chiffon humide (pas de détergent)
Garantie fabricant	5 ans (sous réserve des conditions)

FOIRE AUX QUESTIONS - HF 3360 KNX STEINEL

Quelle est la portée du détecteur HF 3360 KNX ?

La portée dépend de l'environnement de montage. Le diagramme de portée est fourni dans la notice (fig. 5.5). Généralement, il détecte les mouvements dans un rayon de plusieurs mètres à 360°.

Le détecteur peut-il fonctionner à travers des vitres ou des cloisons fines ?

Oui, le détecteur HF utilise des ondes hyperfréquence (5,8 GHz) qui traversent les portes, les vitres et les cloisons fines. Cependant, l'épaisseur et le matériau peuvent réduire la portée.

Comment régler la sensibilité et la temporisation ?

Les réglages s'effectuent via le logiciel ETS (version 4.0 ou ultérieure) ou avec les télécommandes optionnelles RC6, RC7 ou Smart Remote. La télécommande RC6 permet de régler la portée, la luminosité, la temporisation d'éclairage et le mode test.

Que faire si le détecteur s'allume et s'éteint constamment ?

Cela peut être dû à un mouvement continu dans la zone de détection (rideau, plante, etc.). Vérifiez et ajustez la zone de détection ou réduisez la sensibilité via la télécommande ou ETS.

Quelle est la tension d'alimentation requise ?

Le HF 3360 KNX est alimenté par le bus KNX en très basse tension (21-30 V DC, SELV). Ne le raccordez jamais au 230 V.

Le détecteur peut-il être utilisé pour une alarme anti-intrusion ?

Non, ce détecteur est conçu pour la commutation automatique de l'éclairage uniquement. Il n'est pas protégé contre le vandalisme et n'est pas adapté aux alarmes spéciales.

Comment nettoyer le détecteur ?

Utilisez un chiffon humide pour nettoyer la lentille de détection. N'utilisez pas de détergent ni de produits abrasifs.

Que faire si le détecteur n'allume pas la lumière ?

Vérifiez d'abord l'alimentation KNX. Si l'ampoule est défectueuse, remplacez-la. En journée, le seuil de déclenchement peut être réglé en mode nuit ; ajustez-le via ETS ou la télécommande.

Le détecteur est-il compatible avec tous les systèmes KNX ?

Oui, il est conçu pour le bus KNX standard et se programme avec le logiciel ETS à partir de la version 4.0.

Quels accessoires sont disponibles pour ce détecteur ?

Les accessoires optionnels incluent les télécommandes RC6 (utilisateur), RC7 (service) et Smart Remote (commande via smartphone/tablette). Un support mural d'angle (réf. 035174) est également disponible.

MODE D'EMPLOI HF 3360 KNX STEINEL

FR....24 Se référer à la partie texte!

NL.... 31 Tekst in acht nemen!

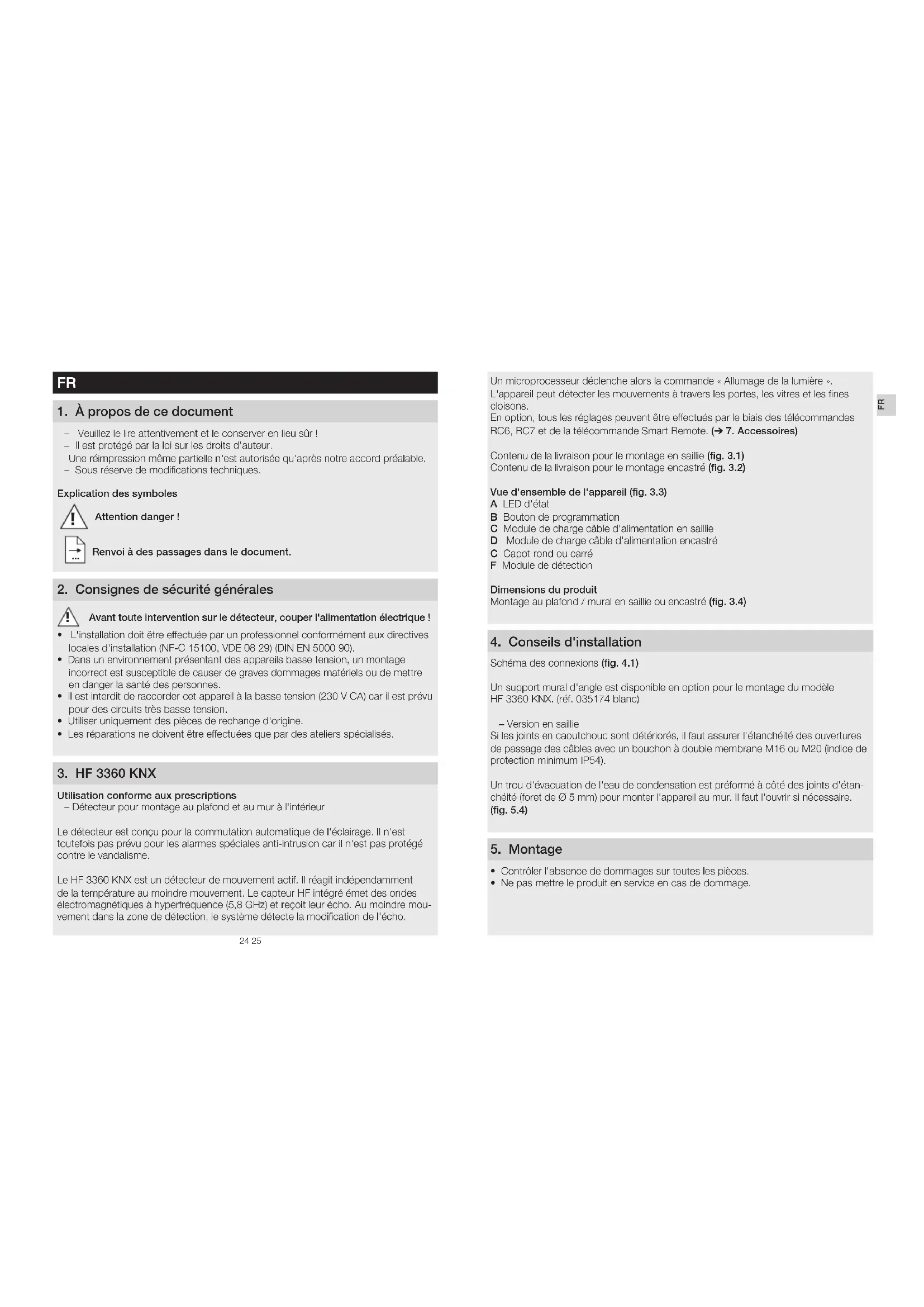

1. À propos de ce document

• Veuillez le lire attentivement et le conserver en lieu sûr !
• Il est protégé par la loi sur les droits d'auteur.
  Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
• Sous réserve de modifications techniques.

Explication des symboles

Attention danger!

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur le détecteur, couper l'alimentation électrique !

• L'installation doit être effectuée par un professionnel conformément aux directives locales d'installation (NF-C 15100, VDE 08 29) (DIN EN 5000 90).
• Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer de graves dommages matériels ou de mettre en danger la santé des personnes.
• Il est interdit de raccorder cet appareil à la basse tension (230 V CA) car il est prévu pour des circuits très basse tension.
• Utiliser uniquement des pièces de rechange d'origine.
• Les réparations ne doivent être effectuées que par des ateliers spécialisés.

3. HF 3360 KNX

Utilisation conforme aux prescriptions

- Détecteur pour montage au plafond et au mur à l'intérieur

Le détecteur est conçu pour la commutation automatique de l'éclairage. Il n'est toutefois pas prévu pour les alarmes spéciales anti-intrusion car il n'est pas protogé contre le vandalisme.

Le HF 3360 KNX est un détecteur de mouvement actif. Il réagit indépendamment de la température au moindre mouvement. Le capteur HF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection, le système détecte la modification de l'écho.

Un microprocesseur déclenche alors la commande « Allumage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les fines cloisons. En option, tous les réglages peuvent être effectués par le biais des télécommandes RC6, RC7 et de la télécommande Smart Remote. (→ 7. Accessoires)

Contenu de la livraison pour le montage en saillie (fig. 3.1)

Contenu de la livraison pour le montage encastré (fig. 3.2)

Vue d'ensemble de l'appareil (fig. 3.3)

A LED d'état
B Bouton de programmation
C Module de charge câble d'alimentation en saillie
D Module de charge câble d'alimentation encastré
C Capot rond ou carré
F Module de détection

Dimensions du produit

Montage au plafond / mural en saillie ou encastré (fig. 3.4)

4. Conseils d'installation

Schéma des connexions (fig. 4.1)

Un support mural d'angle est disponible en option pour le montage du modèle HF 3360 KNX. (réf. 035174 blanc)

- Version en saillie

Si les joints en caoutchouc sont détériorés, il faut assurer l'étanchéité des ouvertures de passage des câbles avec un bouchon à double membrane M16 ou M20 (indice de protection minimum IP54).

Un trou d'évacuation de l'eau de condensation est préformé à côté des joints d'étanchéité (foret de ∅ 5 mm) pour monter l'appareil au mur. Il faut l'ouvrir si nécessaire.

(fig. 5.4)

5. Montage

• Contrôler l'absence de dommages sur toutes les pièces.
• Ne pas mettre le produit en service en cas de dommage.

Étapes de montage

Montage mural, câble d'alimentation encastré (fig. 5.1)

Montage au plafond, câble d'alimentation encastré (fig. 5.2)

Montage au plafond, câble d'alimentation en saillie (fig. 5.3)

Montage mural, câble d'alimentation en saillie (fig. 5.4)

• Retirer le capot du module de détection.
• Débrancher le module de détection du module de charge.

Montage encastré (fig. 5.1/5.2)

• Brancher le connecteur enfichable.
  • Appuyer sur le bouton de programmation (B).
• Utiliser les vis de fixation et monter le module de charge.
• Procéder aux réglages. (→ 6. Fonctions et réglages)

Montage en saillie (fig. 5.3/5.4)

• Utiliser les vis de fixation et monter le module de charge.
• Brancher le connecteur enfichable.
• Appuyer sur le bouton de programmation (B)
• Procéder aux réglages. (-Fonctions et réglages)
• Assembler et visser le module de détection et le module de charge.
• Emboîter le capot.

Diagramme de la portée (fig. 5.5)

6. Fonctions/Réglages

Vous trouverez la description de l'application à l'adresse www.knx.stinel.de

Régler les fonctions qui doivent être utilisées par le biais de la fenêtre paramètres

« Réglages généraux » au moyen du logiciel Engineering Tool Software (ETS) à partir de la version ETS4.0.

1. Établir l'adresse physique et le programme par ETS.
2. Transmettre l'adresse physique et le programme au détecteur de mouvement.
   Appuyer sur demande à la le bouton de programmation (B)
3. Une fois la programmation terminée avec succès, la LED rouge s'éteint.

Fonctions RC6

• ModeService
• Portée, sensibilité du détecteur HF
• Valeur de luminosité, valeur de luminosité de consigne, Teach-In
• Temporisation commande d'éclairage
• Temporisation de démarrage chauffage, ventilation, climatisation ; surveillance de la
  pièce ; temporisation chauffage, ventilation, climatisation
• Durée de fonctionnement balisage, valeur de luminosité de consigne, Teach-In
• Mode test présence et éclairage

Fonctions RC7

• Fonction variation de la luminosité
• Lumière ALLUMÉE/ÉTEINTE 4 h
• Activer Mémoriser scénario
• Réinitialisation (« reset »)

Smart Remote

• Remplace les télécommandes RC6 et RC7
• Commande via le smartphone ou la tablette
• Charger l'appli nécessaire et se connecter via Bluetooth

Fonctions supplémentaires de Smart Remote

- Mode programme

Fonctions de la LED

• Mode programmation : la LED est allumée
• Fonctionnement normal : la LED reste éteinte
• Mode test : la LED s'allume dès qu'un mouvement est détecté
• Télécommande : la LED clignote env. 10 fois par seconde

Vous trouverez des descriptions détaillées dans les modes d'emploi de la télécommande correspondante.

7. Accessoires (en option)

• Télécommande utilisateur RC6 EAN 4007841 593018
• Télécommande de service RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Maintenance/Entretien

Si la lentille de détection se salit, la nettoyer avec un chiffon humide (ne pas utiliser de détergent).

9. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

10. Déclaration de conformité

Le soussigné, STEINEL Vertrieb GmbH, déclare que l'équipement radioélectrique dutype HF 3360 KNX est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel.de

11. Garantie du fabricant

En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.

Réclamation

Si vous avez une réclamation à faire au sujet de votre produit, veuillez l'envoyer complet franco de port accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur.

Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.

Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.

1. Dysfonctionnements
   Problème Cause Solution

Le détecteur n'est pas sous tension	Câble coupéVérifier l'alimentation électrique KNX
Le détecteur n'allume pas le luminaire	Ampoule à incandescence défectueusePendant la journée, le réglage du seuil de déclenchement est en position nocturne	Changer l'ampoule à incandescenceAjuster à nouveau
Le détecteur n'éteint pas le luminaire	Mouvementcontinu dans la zone de détection	Contrôler la zone de détection
Le détecteur s'allume et s'éteint continuellement	Un rideau, une fleur, etc., bouge dans la zone de détection du détecteur et entraîne un nouveau déclenchement	Contrôler la zone de détection
Le détecteur allume le luminaire de façon intempostive	Le détecteur est placé à proximité de la WIFI ou d'autres sources radio	Installer le détecteur au moins à 2 m de la source radio

1. Caractéristiques techniques

Dimensions (L x l x H) Montage en saillie, modèle rond ∅		126 x 52 mm
	Montage en saillie, modèle carré	95 x 95 x 52 mm
	Montage encastré, modèle rond ∅	124 x 64 mm
	Montage encastré, modèle carré	94 x 94 x 64 mm
Zone d'utilisation À l'intérieur des bâtiments
Tension d'alimentation Tension bus KNX, 21 V - 30 V === (SELV)
Technologie de détection	5,8 GHz hyper fréquence
Hauteur d'installation 2 - 2,8 m
Puissance d'émission Env. 1 mW
Réglages Par logiciel ETS, télécommande
Angle de détection 360° avec une ouverture angulaire de 180°
Balisage 1-255 min
Réglage du seuil de déclenchement	de 2 à 1000 lx, mode apprentissage
Sortie éclairage Lumière 1 - lumière 2	Commutation/Variation de l'intensité/Balisage
Temporisation de l'éclairage	1-255 min
Temporisation CVC (chauffage, ventilation, climatisation)	1-255 min
Temporisation de démarrage CVC	Surveillance de la pièce, 1 - 255 min
Autres sorties Télégramme « En service »
Indice de protection Modèle en saillie : IP54 Modèle encastré : IP20
Plage de température	De -20 °C à +50 °C
