Tipo di prodotto	Rilevatore di movimento KNX
Marca	Steinel
Modello	HF 3360 KNX
Tecnologia di rilevamento	Iperfrequenza 5,8 GHz
Angolo di rilevamento	360° (apertura angolare 180°)
Altezza di installazione	2 - 2,8 m
Alimentazione	Bus KNX, 21 V - 30 V CC (SELV)
Potenza di emissione	Circa 1 mW
Impostazioni	Tramite software ETS (v4.0+) e telecomandi (RC6, RC7, Smart Remote)
Uscite	Luce 1 / Luce 2 (commutazione, variazione, segnalazione), telegramma "In servizio"
Temporizzazione illuminazione	1 - 255 minuti
Temporizzazione CVC	1 - 255 minuti (riscaldamento, ventilazione, climatizzazione)
Segnalazione	1 - 255 minuti
Soglia di attivazione (luminosità)	2 - 1000 lux, modalità apprendimento
Dimensioni (montaggio a superficie tondo)	∅126 x 52 mm
Dimensioni (montaggio a superficie quadrato)	95 x 95 x 52 mm
Dimensioni (montaggio ad incasso tondo)	∅124 x 64 mm
Dimensioni (montaggio ad incasso quadrato)	94 x 94 x 64 mm
Grado di protezione (a superficie)	IP54
Grado di protezione (ad incasso)	IP20
Intervallo di temperatura	-20 °C a +50 °C
Zona d'uso	Interno
Montaggio	Soffitto o parete, a superficie o ad incasso
Manutenzione	Pulire la lente con un panno umido (nessun detergente)
Garanzia del produttore	5 anni (soggetta a condizioni)

Domande frequenti - HF 3360 KNX STEINEL

Qual è la portata del rilevatore HF 3360 KNX ?

La portata dipende dall'ambiente di montaggio. Il diagramma di portata è fornito nel manuale (fig. 5.5). Generalmente, rileva i movimenti in un raggio di diversi metri a 360°.

Il rilevatore può funzionare attraverso vetri o pareti sottili ?

Sì, il rilevatore HF utilizza onde iperfrequenza (5,8 GHz) che attraversano porte, vetri e pareti sottili. Tuttavia, lo spessore e il materiale possono ridurre la portata.

Come regolare la sensibilità e la temporizzazione ?

Le impostazioni si effettuano tramite il software ETS (versione 4.0 o successiva) o con i telecomandi opzionali RC6, RC7 o Smart Remote. Il telecomando RC6 consente di regolare la portata, la luminosità, la temporizzazione dell'illuminazione e la modalità test.

Cosa fare se il rilevatore si accende e si spegne continuamente ?

Ciò può essere dovuto a un movimento continuo nella zona di rilevamento (tenda, pianta, ecc.). Verificare e regolare la zona di rilevamento o ridurre la sensibilità tramite telecomando o ETS.

Qual è la tensione di alimentazione richiesta ?

L'HF 3360 KNX è alimentato dal bus KNX in bassissima tensione (21-30 V CC, SELV). Non collegarlo mai a 230 V.

Il rilevatore può essere utilizzato per un allarme anti-intrusione ?

No, questo rilevatore è progettato esclusivamente per la commutazione automatica dell'illuminazione. Non è protetto contro il vandalismo e non è adatto per allarmi speciali.

Come pulire il rilevatore ?

Utilizzare un panno umido per pulire la lente di rilevamento. Non utilizzare detergenti né prodotti abrasivi.

Cosa fare se il rilevatore non accende la luce ?

Verificare prima l'alimentazione KNX. Se la lampadina è difettosa, sostituirla. Di giorno, la soglia di attivazione può essere regolata in modalità notte; regolarla tramite ETS o telecomando.

Il rilevatore è compatibile con tutti i sistemi KNX ?

Sì, è progettato per il bus KNX standard e si programma con il software ETS a partire dalla versione 4.0.

Quali accessori sono disponibili per questo rilevatore ?

Gli accessori opzionali includono i telecomandi RC6 (utente), RC7 (assistenza) e Smart Remote (comando tramite smartphone/tablet). È disponibile anche un supporto murale angolare (rif. 035174).

MANUALE UTENTE HF 3360 KNX STEINEL

IT .... 38 Leggere attentamente le istruzioni!

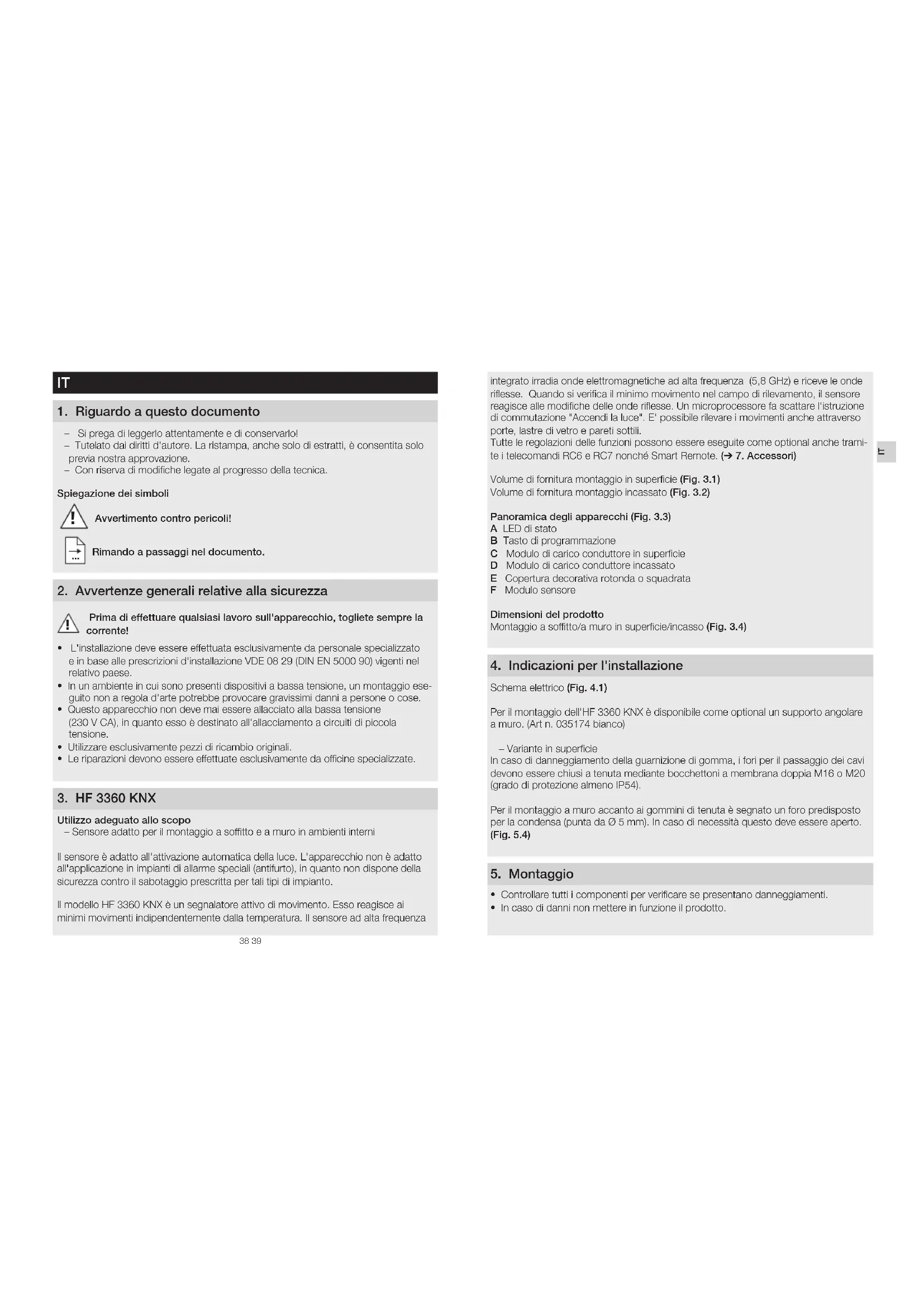

1. Riguardo a questo documento

• Si prega di leggerlo attentamente e di conservarlo!
• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• L'installazione deve essere effettuata esclusivamente da personale specializzato e in base alle prescrizioni d'installazione VDE 08 29 (DIN EN 5000 90) vigenti nel relativo paese.
• In un ambiente in cui sono presenti dispositivi a bassa tensione, un montaggio eseguito non a regola d'arte potrebbe provocare gravissimi danni a persone o cose.
• Questo apparecchio non deve mai essere allacciato alla bassa tensione (230 V CA), in quanto esso è destinato all'allacciamento a circuiti di piccola tensione.
• Utilizzare esclusivamente pezzi di ricambio originali.
  • Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

3. HF 3360 KNX

Utilizzo adeguato allo scopo

- Sensore adatto per il montaggio a soffitto e a muro in ambienti interni

Il sensore è adatto all'attivazione automatica della luce. L'apparecchio non è adatto all'applicazione in impianti di allarme speciali (antifurto), in quanto non dispone della sicurezza contro il sabotaggio prescritta per tali tipi di impianto.

Il modello HF 3360 KNX è un segnalatore attivo di movimento. Esso reagisce ai minimi movimenti indipendentemente dalla temperatura. Il sensore ad alta frequenza

integrato Irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rilevamento, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessore fa scattare l'istruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.

Tutte le regolazioni delle funzioni possono essere eseguite come optional anche tramite i telecomandi RC6 e RC7 nonché Smart Remote. (→ 7. Accessori)

Volume di fornitura montaggio in superficie (Fig. 3.1)

Volume di fornitura montaggio incassato (Fig. 3.2)

Panoramica degli apparecchi (Fig. 3.3)

A LED di stato
B Tasto di programmazione
C Modulo di carico conduttore in superficie
D Modulo di carico conduttore incassato
E Copertura decorativa rotonda o squadrata
F Modulo sensore

Dimensioni del prodotto

Montaggio a soffitto/a muro in superficie/incasso (Fig. 3.4)

4. Indicazioni per l'installazione

Schema elettrico (Fig. 4.1)

Per il montaggio dell'HF 3360 KNX è disponibile come optional un supporto angolare a muro. (Art n. 035174 bianco)

- Variante in superficie

In caso di danneggiamento della guarnizione di gomma, i fori per il passaggio dei cavi devono essere chiusi a tenuta mediante bocchettoni a membrana doppia M16 o M20 (grado di protezione almeno IP54).

Per il montaggio a muro accanto ai gommini di tenuta è segnato un foro predisposto per la condensa (punta da ∅ 5 mm). In caso di necessità questo deve essere aperto. (Fig. 5.4)

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.

Fasi di montaggio

Montaggio a muro conduttore incassato (Fig. 5.1)

Montaggio a soffitto conduttore incassato (Fig. 5.2)

Montaggio a soffitto conduttore in superficie (Fig. 5.3)

Montaggio a muro conduttore in superficie (Fig. 5.4)

• Separare la copertura decorativa dal modulo sensore
• Separare il modulo sensore dal modulo di carico

Montaggio a incasso (Fig. 5.1/5.2)

• Innestare il collegamento bus.
• Premere il tasto di programmazione (B).
• Inserire le viti di fissaggio e montate il modulo di carico.
• Effettuare le dovute impostazioni. (→ 6. Funzioni e impostazioni)

Montaggio in superficie (Fig. 5.3/5.4)

• Inserire le viti di fissaggio e montate il modulo di carico.
• Allacciare il collegamento a innesto.
• Premere il tasto di programmazione (B).
• Effettuare le dovute impostazioni. (-Funzioni e impostazioni)
• Unire il sensore al modulo di carico e avvitarli.
  • Infilare la copertura decorativa.

Diagramma del raggio d'azione (Fig. 5.5)

6. Funzioni/impostazioni

L'applicazione è descritta al sito www.knx.stinel.de

Le funzioni che si devono utilizzare vengono impostate tramite la finestra parametri "Impostazioni generali" con l'Engineering Tool Software (ETS) a partire dalla versione ETS 4.0.

1. Assegnate l'indirizzo fisico e create il programma applicativo nell'ETS.

2. Caricate l'indirizzo fisico e il programma applicativo nel rilevatore di movimento.

Quando compare la relativa richiesta, premete il tasto di programmazione (B)

1. A programmazione ultimata il LED rosso si spegne.

Funzioni RC6

• Modalitàassistenza
• Raggio d'azione, sensibilità del sensore HF
• Valore di luminosità, valore di luminosità nominale, apprendimento Teach-In
• Tempo di accensione dell'illuminazione

• Ritardo dell'accensione HVAC, controllo dell'ambiente, tempo di accensione HVAC

• Durata di accensione illuminazione di base, Teach-In

• Modalità test illuminazione e presenza

Funzioni RC7

• Funzione di dimmerazione
• Luce ON/OFF 4 h
• Attivare Memorizzazione scenario
• Reset

Smart Remote

• Sostituisce i telecomandi RC6 e RC7
• Comando tramite smartphone o tablet
• Caricare la app adeguata e collegare tramite Bluetooth

Funzioni supplementari Smart Remote

- Programm Mode

Funzione LED

• Modalità di programmazione: il LED è acceso.
• Funzionamento normale: il LED rimane spento.
• Modalità test: Il LED si accende in caso di rilevamento di movimento.
• Telecomando: Il LED lampeggia 10 volte al secondo

Descrizioni dettagliate sono contenute nelle istruzioni per l'uso del relativo telecomando.

7. Accessori (opzionale)

• Telecomando utente RC6 EAN 4007841 593018
• Telecomando di servizio RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Cura/Manutenzione

Manutenzione non possibile.

In caso la lente di rilevamento fosse imbrattata, pulirla con un panno umido (senza utilizzare detergenti).

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

10. Dichiarazione di conformità

Il fabbricante, STEINEL Vertrieb GmbH, dichiara che il tipo di apparecchiatura radio HF 3360 KNX è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

11. Garanzia del produttore

Quale acquirente Lei può rivendicare nei confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li riduce né li limita. Noi Le concediamo 5 anni di garanzia dell'impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e costruzione. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l'assenza di vizi di tutti i materiali impiegati e delle loro superfici.

Rivendicazione

Se ha intenzione di esporre reclamo in merito al prodotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e affrancato assieme allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia S.r.l., Largo Donegani 2, I-20121 Milano. Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilità per costi e rischi legati al trasporto nell'ambito della restituzione del prodotto.

(Per informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro sito web www.steinel.it)

Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci può contattare al numero +39/02/96457231 dal lunedì al venerdì dalle 9:00 alle 18:00.

1. Disturbi di funzionamento
   Guasto Causa Rimedio

Sensore privo di tensione	■ Linea interrotta	■ Controllate l'alimentazione di tensione elettrica KNX
Il sensore non accende	■ Lampadina guasta■ Impostazione su funzionamento con luce diurna ma regolazione di luce crepuscolare impostata sul funzionamento di notte	■ Sostituite la lampadina■ Eseguite una nuova impostazione
Il sensore non spegne	■ Movimento continuo nel campo di rilevamento	■ Controllate il campo
Il sensore continua ininterrottamente ad accendersi e spegnersi	■ Tende, fiori, ecc. si muovono nell'ambito del campo di rilevamento del sensore, facendo scattare il sensore	■ Controllate il campo
Il sensore interviene a sproposito	■ Sensore nelle vicinanze di WLAN o altre ton-ti radio	■ Installate almeno a 2 m dalla fonte radio

1. Dati tecnici

Dimensioni(lung. × largh. × alt.)	In superficie circolare ∅In superficie squadratoIncassato circolare ∅Sotto intonaco squadrato	126 × 52 mm95 × 95 × 52 mm124 × 64 mm94 × 94 × 64 mm
Luogo d'impiego All'interno di edifici
Tensione di alimentazione KNX tensione bus, 21 V - 30 V		——(SELV)
Sensori 5,8 Ghz alta frequenza
Altezza di montaggio 2 - 2,8 m
Potenza di trasmissione ca. 1 mW
Impostazioni mediante software ETS, telecomando o BUS
Angolo di rilevamento 360° con angolo di apertura 180°
Luminosità di base 1	-255 min
Regolazione crepuscolare 2 - 1000 Lux, Teach
Uscita luce: luce 1 – luce 2 On/off / dimmerare / luminosità di base
Tempo di attesa illuminazione 1 - 255 min
Tempo di accensione HVAC 1 - 255 min
Ritardo di accensione HVAC	Monitoraggio ambiente, 1 - 255 min
Ulteriori uscite	Telegramma in funzione
Grado di protezione	In superficie: IP54	Incassato: IP20
Intervallo di temperatura	tra - 20 °C e + 50 °C
