Tuotetyyppi	KNX-liiketunnistin
Merkki	Steinel
Malli	HF 3360 KNX
Tunnistustekniikka	5,8 GHz:n mikroaaltolähete
Tunnistuskulma	360° (avautumiskulma 180°)
Asennuskorkeus	2 - 2,8 m
Käyttöjännite	KNX-väylä, 21 V - 30 V DC (SELV)
Lähetysteho	Noin 1 mW
Säädöt	ETS-ohjelmistolla (v4.0+) ja kaukosäätimillä (RC6, RC7, Smart Remote)
Lähdöt	Valo 1 / Valo 2 (kytkentä, himmennys, merkkivalo), "Läsnäolo"-telegrammi
Valon viiveaika	1 - 255 minuuttia
LVI-viiveaika	1 - 255 minuuttia (lämmitys, ilmanvaihto, ilmastointi)
Merkkivalo	1 - 255 minuuttia
Kynnysarvo (valoisuus)	2 - 1000 lux, oppimistila
Mitat (pinta-asennus pyöreä)	∅126 x 52 mm
Mitat (pinta-asennus neliö)	95 x 95 x 52 mm
Mitat (uppoasennus pyöreä)	∅124 x 64 mm
Mitat (uppoasennus neliö)	94 x 94 x 64 mm
Suojausluokka (pinta-asennus)	IP54
Suojausluokka (uppoasennus)	IP20
Lämpötila-alue	-20 °C - +50 °C
Käyttöalue	Sisätila
Asennus	Kattoon tai seinään, pinta- tai uppoasennus
Huolto	Puhdista linssi kostealla liinalla (ei puhdistusaineita)
Takuu	5 vuotta (ehtoineen)

Usein kysytyt kysymykset - HF 3360 KNX STEINEL

Mikä on HF 3360 KNX -tunnistimen kantama?

Kantama riippuu asennusympäristöstä. Kantamakaavio on käyttöohjeessa (kuva 5.5). Yleensä se havaitsee liikkeen useiden metrien säteellä 360°.

Voiko tunnistin toimia ikkunoiden tai ohuiden väliseinien läpi?

Kyllä, HF-tunnistin käyttää mikroaaltoja (5,8 GHz), jotka läpäisevät ovet, ikkunat ja ohuet väliseinät. Paksuus ja materiaali voivat kuitenkin vähentää kantamaa.

Kuinka herkkyyttä ja viiveaikaa säädetään?

Säädöt tehdään ETS-ohjelmistolla (versio 4.0 tai uudempi) tai valinnaisilla kaukosäätimillä RC6, RC7 tai Smart Remote. RC6-kaukosäätimellä voidaan säätää kantamaa, valoisuutta, valon viiveaikaa ja testitilaa.

Mitä tehdä, jos tunnistin syttyy ja sammuu jatkuvasti?

Tämä voi johtua jatkuvasta liikkeestä tunnistusalueella (verho, kasvi jne.). Tarkista ja säädä tunnistusaluetta tai vähennä herkkyyttä kaukosäätimellä tai ETS:llä.

Mikä on vaadittu syöttöjännite?

HF 3360 KNX saa virtansa KNX-väylästä pienoisjännitteellä (21-30 V DC, SELV). Älä koskaan kytke sitä 230 V:iin.

Voiko tunnistinta käyttää murtohälytykseen?

Ei, tämä tunnistin on tarkoitettu vain valojen automaattiseen kytkentään. Sitä ei ole suojattu ilkivaltaa vastaan eikä se sovellu erityisiin hälytyksiin.

Kuinka tunnistin puhdistetaan?

Käytä kosteaa liinaa tunnistinlinssin puhdistamiseen. Älä käytä puhdistusaineita tai hankaavia tuotteita.

Mitä tehdä, jos tunnistin ei sytytä valoa?

Tarkista ensin KNX-virtalähde. Jos lamppu on viallinen, vaihda se. Päivällä kynnysarvo voidaan asettaa yötilaan; säädä sitä ETS:llä tai kaukosäätimellä.

Onko tunnistin yhteensopiva kaikkien KNX-järjestelmien kanssa?

Kyllä, se on suunniteltu standardille KNX-väylälle ja ohjelmoidaan ETS-ohjelmistolla versiosta 4.0 alkaen.

Mitä lisävarusteita on saatavilla tälle tunnistimelle?

Valinnaisia lisävarusteita ovat kaukosäätimet RC6 (käyttäjä), RC7 (huolto) ja Smart Remote (älypuhelimella/tabletilla ohjaus). Myös kulmaseinätuki (viite 035174) on saatavana.

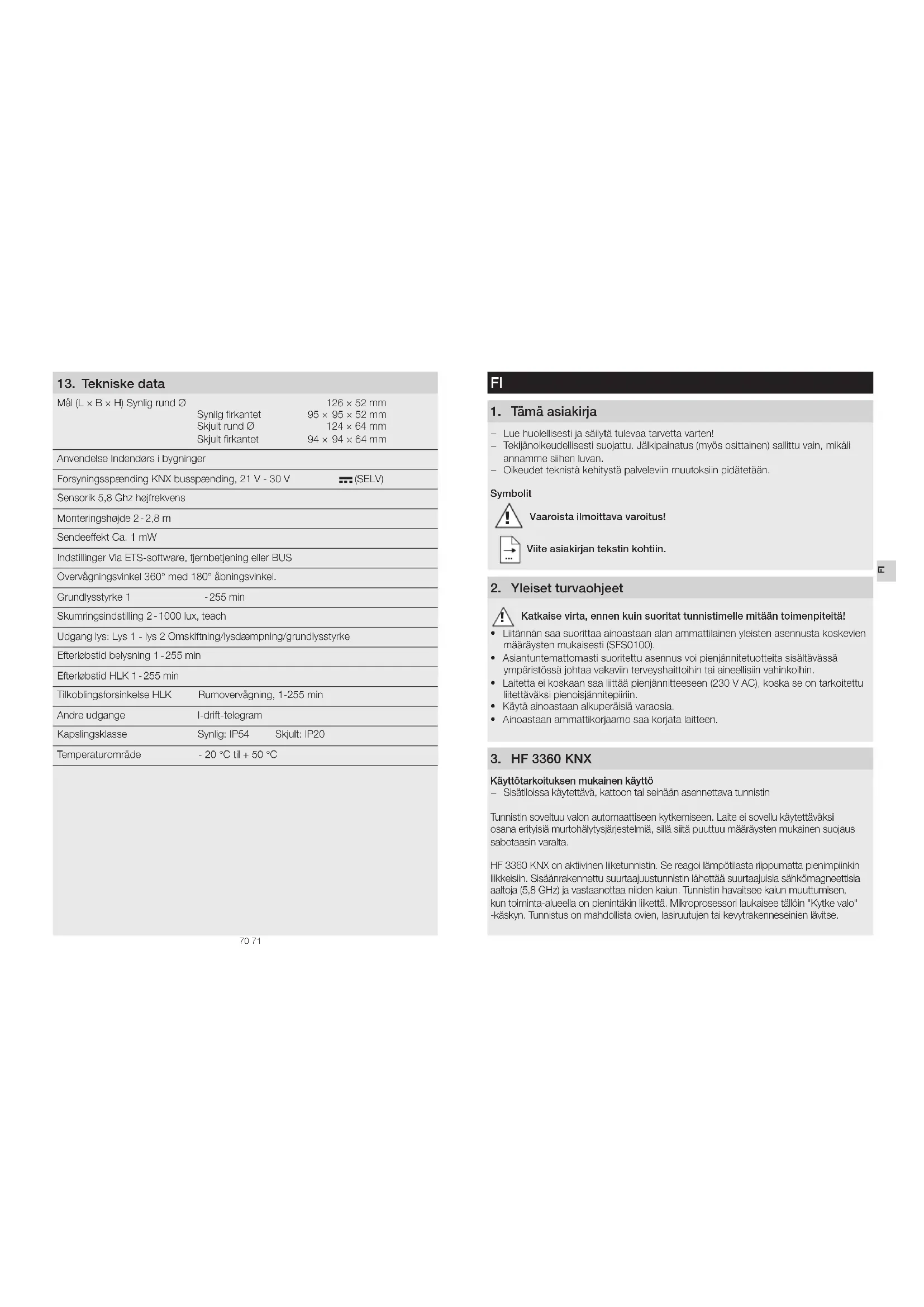

KÄYTTÖOHJE HF 3360 KNX STEINEL

FI....71 Huomaa tekstiosio!

NO....78 Se de skriftlige instruksene!

• Lue huolellisesti ja säilytä tulevaa tarvetta varten!
• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat tunnistimelle mitään toimenpiteitä!

• Liitännän saa suorittaa ainoastaan alan ammattilainen yleisten asennusta koskevien määräysten mukaisesti (SFS0100).
• Asiantuntemattomasti suoritettu asennus voi pionjännitetuotteita sisältävässä ympäristössä johtaa vakaviin terveyshaittolhin tai aineellisiin vahinkoihin.
• Laitetta ei koskaan saa liittää pienjännitteeseen (230 V AC), koska se on tarkoitettu liitettäväksi pienoisjänniteplirin.
• Käytä ainoastaan alkuperäisiä varaosia.
• Ainoastaan ammattikorjaamo saa korjata laitteen.

3. HF 3360 KNX

Käyttötarkoituksen mukainen käyttö

Sisätiloissa käytettävä, kattoon tai seinään asennettava tunnistin

Tunnistin soveltuu valon automaattiseen kytkemiseen. Laite ei sovellu käytettäväksi osana erityisiä murtohälytysjärjestelmiä, sillä siitä puuttuu määräysten mukainen suojaus sabotaasin varaita.

HF 3360 KNX on aktilvinen likketunnistin. Se reagoi lämpötilasta rilppumatta pienimplinkin liikkelsin. Sisäänrakennettu suurtaajuustunnistin lähettä saurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun toiminta -alueella on pienintätkin likottä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse.

Kaikki toimintoasetukset voidaan tehdä myös RC6-, RC7- sekä Smart Remote -kaukosäätimellä. (→ 7. Lisävarusteet)

Pinta-asennettavan mallin toimituslaajuus (kuva 3.1) Uppoasennettavan mallin toimituslaajuus (kuva 3.2)

Laitteen yleiskuva (kuva 3.3)

A Status-LED

B Ohjelmointipainike

C Relemoduulin jondon pinta-asennus

D Relemoduulin johdon uppoasennus

E Pyöreä tai kulmikas tunnistimen suojus

F Tunnistinmoduuli

Tuotteen mitat

Asennus kattoon/seinään, pinta- ja uppoasennus (kuva 3.4)

4. Asennusohjeet

Kytkentäkaavio (kuva. 4.1)

HF 3360 KN -tunnistimen asennusta varten on saatavana lisävarusteena kulmapidike (tuotenro 035174 valkoinen).

- Pinta-asennettava malli

Jos tiivistekumit ovat viallisla, kaapelin läpivientiaukot on tilvistettävä kaksoiskalvotiivisteellä M16 / M20 (vähint. IP54).

Seinään klinnittämistä varten tilvistekumin viereen on merkitty kondenssivesireikä (Ø 5 mm:n pora). Se on avattava tarvittaessa. (Kuva 5.4)

5. Asennus

• Tarkista, että missään komponentissa ei ole vauriolta.
• Älä ota tuotetta käyttöön, jos siinä on vikoja.

Asennuksen vaiheet

Asennus seinään, johdon uppoasennus (kuva 5.1)

Asennus kattoon, johdon uppoasennus (kuva 5.2)

Asennus kattoon, johdon pinta-asennus (kuva 5.3)

Asennus seinään, johdon pinta-asennus (kuva 5.4)

• Irrota tunnistimen suojus tunnistinmoduullista.
  • Erota tunnistinmoduuli relemoduulista.

Uppoasennus (kuva 5.1/5.2)

• Liitä pistokelitäntä.
• Paina ohjelmointipainiketta (B)
- Aseta kiinnitysruuvit ja asenna relemoduuli.
- Tee asetukset. (→ 6. Toiminnot ja asetukset)

Pinta-asennus (kuva 5.3/5.4)

• Aseta kiinnitysruuvit ja asenna relemoduuli.
  • Liitä pistokeliitäntä.
  • Paina ohjelmointipainiketta (B).
• Tee asetukset. (-Töminnot ja asetukset)
• Työnnä tunnistin- ja relemoduuli yhteen ja kiinnitä ne toisiinsa.
• Aseta tunnistimen suojus paikoilleen.

Toimintaetäisyyskaavio (kuva 5.5)

6. Toiminnot/asetukset

Sovelluksen kuvaus löytyy osoitteesta knx.stinel.de

Käytettävät toiminnot asetetaan "Yleinen asetus"-parametri-ikkunan kautta Engineering Tool Software (ETS) -ohjelmistolla vorsiosta ETS4.0 alkaen.

1. Määritä fysikaalinen osoite ja luo sovellusohjelma ETS-ohjelmistossa.
2. Lataa fysikaalinen osoite ja sovellusohjelma liketunnistimeen. Paina ohjelmointipainiketta (B)un laite pyytää tekemään niin.
3. Punainen LED sammuu, kun ohjelmointi on onnistunut.

RC6:n toiminnot

• Huoltokäyttö
• Tolmintaetäisyys, tunnistimen herkkyys HF
• Kirkkausarvo, kirkkauden asetusarvo, Teach-In
• Valaistuksen ohjauksen kytkentäaika
• Kytkentäviive lämmitys/tuuletus/ilmastointi, huoneen valvonta, kytkentäaika lämmitys/tuuletus/ilmastointi
• Perusvalaistuksen kytkentäaika, kirkkauden asetusarvo, Teach-in
• Läsnäolon ja valaistuksen testikäyttö

Toiminnot RC7

• Himmennystoiminto
• Valo PÄÄLLE/POIS 4 h
• Skenaarion tallennuksen aktivointi
• Palautus

Smart Remote

• Korvaa kaukosäätimet RC 6 ja RC7
• Ohjaus älyouhelimella tai tablettitietokoneella
  – Lataa sopiva sovellus ja yhdistä Bluetooth-yhteyden kautta

Lisätoiminnot Smart Remote

- Ohjelmatila

LED-toiminto

• Ohjelmointikäyttö: LED palaa
• Normaalikäyttö: LED ei pala
• Testikäyttö: LED syttyy, kun havaitaan liikettä
• Kaukosäädin: LED vilkkuu 10 kertaa sekunnissa

Yksityiskohtainen kuvaus löytyy kunkin kaukosäätimen käyttöohjeesta,

7. Lisävarusteet (valinnaiset)

• Käyttäjän kaukosäädin RC6 EAN 4007841 593018
• Huoltokaukosäädin RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Huolto/hoito

Huolto ei ole mahdollista.

Tunnistimen linssi voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).

9. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset lulee loimittaa ympäristöystävälliseen kierrä- tykseen.

Älä heltä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattarnisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

10. EU-vaatimustenyhdenmukaisuusvakuutus

STEINEL Vertrieb GmbH vakuuttaa, että radiolaitetyppi HF 3360 KNX on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.stinel.de

11. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisäteisiin takuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä.

Tietoja vaatimuksen esittämisestä takuutapauksessa löytyy kotisivuiltamme www.steinel-professional.de/garantie

1. Käyttöhäiriöt
   Häiriö Syy Häiriön poisto

Tunnistimelle ei tule sähköä	■ katkos johdossa	■ tarkista KNX-tehonsyöttö
Tunnistin ei kytke päälle	■ viallinen hehkulamppu■ päiväkäytössä hämärä-kytkin asetettu pimeän ajan käyttöön	■ valhda hehkulamppu■ säädä uudelleen
Tunnistin ei kytke pois	■ jatkuvaa liikettä toimin-ta-alueella	■ tarkista alue
Tunnistin kytkee jatkuvasti PÄÄLLE/POIS	■ verhot, kukat jne. liikah-televat tunnistimen toi-minta-alueella ja tunnis-tin kytkeytyy uudelleen liikkoen takia	■ tarkista alue
Tunnistin kytkee ei-toivotusti	■ tunnistin WLANin tai mulden langattomien tukiasemien lähellä	■ asenna vähintään 2 metrin ctälsyydello langattomasta tukiasemasta

1. Tekniset tiedot

Mitat (P × L × K) Pinta-asennus pyöreä ∅		126 × 52 mm
	Pinta-asennus kulmikas	95 × 95 × 52 mm
	Uppoasennus pyöreä ∅	124 × 64 mm
	Uppoasennus kulmikas	94 × 94 × 64 mm
Käyttöpaikka Rakennusten sisätiloissa
Syöttöjännite KNX-väyläjännite, 21 V - 30 V		(SELV)
Tunnistinteknikka 5,8 GHz suurtaajuus
Asennuskorkeus 2 - 2,8 m
Lähetysteho n. 1 mW
Asetukset ETS-ohjelmiston, kaukosäätimen tai väylän kautta
Toimintakulma 360°, avauskulma 180°
Peruskirkkaus 1	-255 min
Hämäryystason asetus	2 - 1000 luksia, Teach
Valolähtö: Valo 1 – Valo 2	Kytkentä/himmennys/peruskirkkaus
Valalstuksen kytkentäaika	1 - 255 min
Lämmityksen/tuuletuksen/ilmastoinnin kytkentäviive	Tilan valvonta, 1 - 255 min
Muut ländöt	Toiminnassa-sähke
Kotelointiluokka	Pinta-asennus: IP54	Uppoasennus: IP20
Lämpötila-alue	- 20 °C ... + 50 °C
