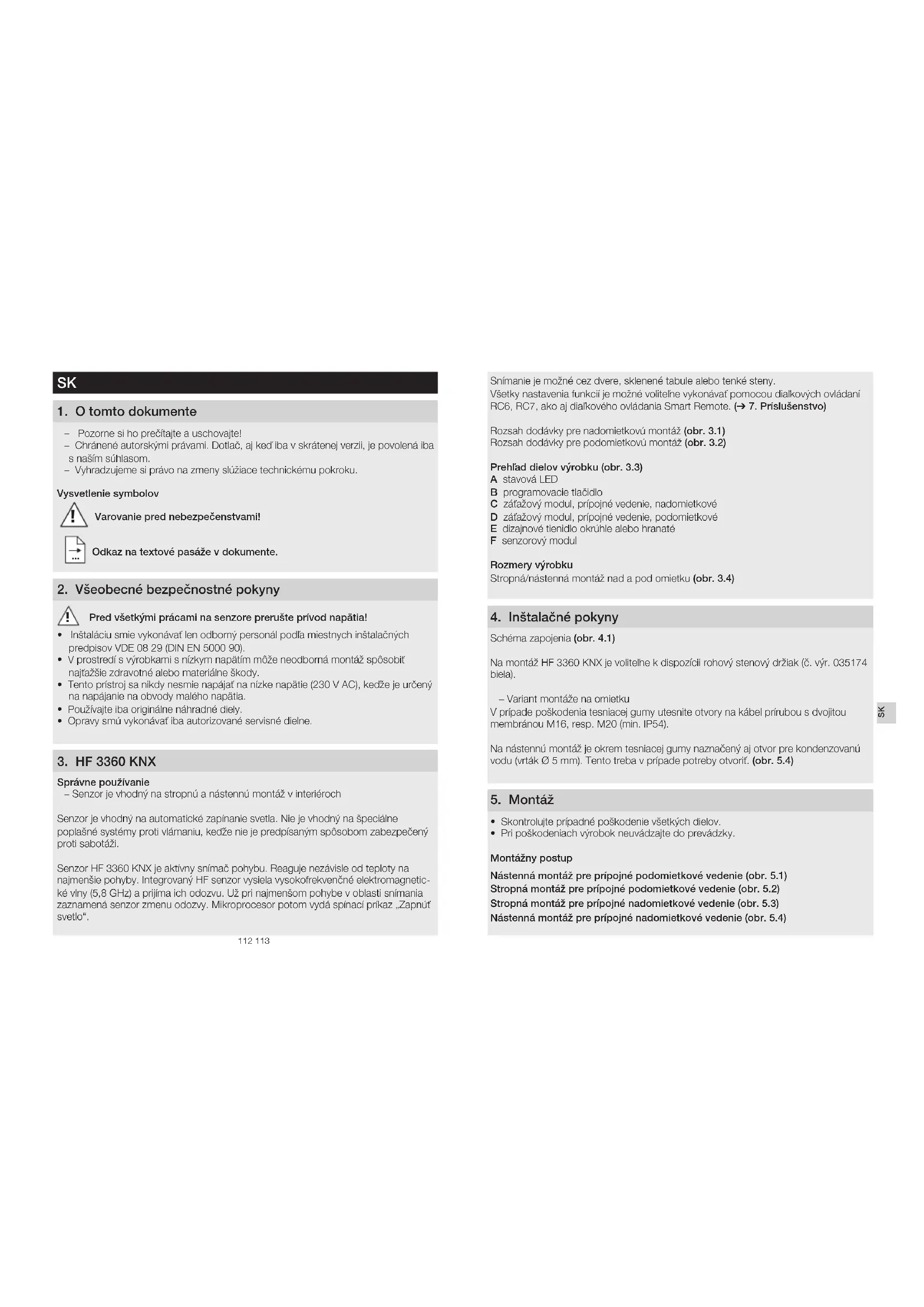

NÁVOD NA OBSLUHU HF 3360 KNX STEINEL

SK.... 112 Dodržiavajte informácie v textovej časti!

• Pozorne si ho prečitajte a uschovajte!
• Chránené autorskými právami. Dotlač, aj ked'iba v skrátenej verzii, je povolená iba s naším súhlasom.
• Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

Pred všetkými prácami na senzore prerušte prívod napätia!

• Inštaláciu smie vykonávať len odborný personal podľa miestnych inštalacných predpisov VDE 08 29 (DIN EN 5000 90).
• V prostredí s výrobkami s nízkym napätím môže neodborná montáž spôsobít najtažšie zdravotné alebo materiálne škody.
• Tento prístroj sa nikdy nesmie napájať na nízke napätie (230 V AC), kedže je určený na napájanie na obvody malého napätia.
• Používajte iba originálne náhradné diely.
• Opravy smú vykonávat iba autorizované servisné dielne.

3. HF 3360 KNX

Správne používanie

– Senzor je vhodný na stropnú a nástennú montáž v interiéroch

Senzor je vhodný na automatické zapinanie svetla. Nie je vhodný na špeciálne poplašné systémy proti vlámaniu, kedže nie je predpísaným spôsobom zabezpečený proti sabotáži.

Senzor HF 3360 KNX je aktivny snimač pohybu. Reaguje nezávisle od teploty na najmenšie pohyby. Integrovaný HF senzor vysiela vysokofrekvenčné elektromagnetické vlny (5,8 GHz) a prijíma ich odozvu. Už pri najmenšom pohybe v oblasti snímania zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací prikaz „Zapnút svetlo“.

Snímanie je možné cez dvere, sklenené tabule alebo tenké steny.

Všetky nastavenia funkcii je možné volitelne vykonávať pomocou dialkových ovládaní RC6, RC7, ako aj dialkového ovládania Smart Remote. (→ 7. Príslušenstvo)

Rozsah dodávky pre nadomietkovú montáz (obr. 3.1)

Rozsah dodávky pre podomietkovú montáz (obr. 3.2)

Prehlad dielov výrobku (obr. 3.3)

A stavová LED
B programovacie tlačidlo
C zátažový modul, prípojné vedenie, nadomietkové
D záťažový modul, prípojné vedenie, podomietkové
E dizajnové tienidlo okrúhle alebo hranaté
F senzorový modul

Rozmery výrobku

Stropná/nástenná montáz nad a pod omietku (obr. 3.4)

4. Inštalačné pokyny

Schéma zapojenia (obr. 4.1)

Na nástennú montáž je okrem tesniacej gumy naznačený aj otvor pre kondenzovanú vodu (vrták ∅ 5 mm). Tento treba v prípade potreby otvorit. (obr. 5.4)

5. Montáž

• Skontrolujte prípadné poškodenie všetkých dielov.
• Pri poškodeniach výrobok neuvádzajte do prevádzky.

Montážny postup

Nástenná montáž pre prípojné podomietkové vedenie (obr. 5.1)

Stropná montáž pre prípojné podomietkové vedenie (obr. 5.2)

Stropná montáž pre prípojné nadomietkové vedenie (obr. 5.3)

Nástenná montáž pre prípojné nadomietkové vedenie (obr. 5.4)

Montáž podomietkového vedenia (obr. 5.1/5.2)

• Zapojte konektor.
  • Stlačte programovacie tlačidlo (B)
• Nasadte upevňovacie skrutky a namontujte zátažový modul.
• Vykonajte nastavenia. (→ 6. Funkcie a nastavenia)

Montáž nadomietkového vedenia (obr. 5.3/5.4)

• Nasadte upevňovacie skrutky a namontujte záťažový modul.
• Zapojte konektor.
  • Stlačte programovacie tlačidlo (B)
• Vykonajte nastavenia. (-Funkcie a nastavenia)
• Spojte senzor a zátažový modul a zoskrutkujte ich.
• Nasadte dizajnové tienidlo.

Schéma dosahu (obr. 5.5)

6. Funkcie/nastavenia

Popis aplikácie nájdete na stránke knx.stinel.de.

Funkcie, ktoré sa majú použif, sa nastavia v okne parametrov „Všeobecné nastavenia" pomocou softvéru Engineering Tool Software (ETS) od verzie ETS4.0.

1. Zadajte fyzickú adresu a vytvorte aplikačný program v ETS.
2. Do snímača pohybu načítajte fyzickú adresu a aplikačný program. Po výzve stlačte programovacie tlačidlo (B)
3. Po úspešnom naprogramovani zhasne červená LED dióda.

Funkcie RC6

• servisnáprevádzka
• dosah, citlivost senzora HF
• hodnota svetlosti, požadovaná hodnota svetlosti, Teach-In
• doba dobehu riadenia osvetlenia
• oneskorenie zapnutia VVK, monitorovanie miestnosti, doba dobehu VVK
• doba zapnutia základného osvetlenia, požadovaná hodnota svetlosti, Teach-In
• testovacia prevádzka snímania prítomnosti a osvetlenia

Funkcie RC7

• funkcia timenia
• svetlo ZAP/VYP 4 h
• aktivácia uloženia scény
• reset

• Nahrádza dialkové ovládania RC6 a RC7
• Ovládanie cez smartfón alebo tablet
  – Načítajte vhodnú aplikáciu a spojte cez Bluetooth

Prídavné funkcie dialkového ovládania Smart Remote

- režim programu

Funkcia LED

• programovacia prevádzka: LED svieti
• normalna prevádzka: LED nesvieti
• testovacia prevádzka: LED svieti pri detegovanom pohybe
• dialkové ovládanie: LED bliká 10 ráz za sekundu

Podrobné popisy nájdete v návodoch na obsluhu príslušných dialkových ovládaní.

Snímaciu šošovku možete v prípade znečistenia vyčistit pomocou vlnkej handričky (bez čistiaceho prostriedku).

9. Zneškodnenie

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzuje do komunálneho odpadu!

Iba pre krajiny EÚ:

Podľa platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislativy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

10. Vyhlásenie o zhode

STEINEL Vertrieb GmbH týmto vyhlasuje, že rádiové zariadenie typu HF 3360 KNX je v súlado so smemicou 2014/53/EÚ. Úplné EÚ vyhlásonie o zhode je k dispozícii na tejto internetovej adrese: www.steinel.de

11. Záruka výrobcu

Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokial takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav a náležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektronických súčiastok a káblov, ako aj bezchybnost všetkých použitých materiálov a ich povrchov.

Uplatnenie záruky

Ak chcete svoj výrobok reklamovať, zašlte ho v kompletnom stave a s uhradenými prepravnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musi obsahovať dátum kúpy a označenie výrobku, svojmu predajcoví alebo priamo nám na adresu

NECO SK, a.s. Ružová 111, 019 01 Ilava. Odporúčame vám, aby ste si svoj doklad o kúpe starostlvo uschovali až do uplynutla záručnej doby. Za prepravné náklady a riziká spojené so spátným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť.

Informácie o možnostlach uplatnenia záručného prípadu nájdete na našej stránke www.neco.sk

Ak u vás došlo k záručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykolvek telefonicky kontaktovať na našej servisnej linke: +421/42/4 45 67 10.

1. Prevádzkové poruchy
   Porucha Príčina Riešenie

Senzor je bez napätia	■ prerušené vedenie	■ skontrolovať napájacie napätie KNX
Senzor sa nezapína	■ chybná žiarovka■ pri dennej prevádzke, nastavenie stmievania je nastavené na nočnú prevádzku	■ vymeniť žiarovku■ nastaviť nanovo
Senzor sa nevypína	■ trvalý pohyb v oblasti snímania	■ skontrolovať oblasť
Senzor sa neustále zapína/vypína	■ záclona, kvet atď. sa pohybuje v oblasti snímania senzora a pohy-bom ho zapína	■ skontrolovať oblasť
Senzor sa nežiaduco zapína	■ senzor je v bížkos-ti internetovej siete ale-bo iných zdrojov rádio-signálu	■ nainštalovať minimál-ne 2 m od zdroja rádio-signálu

1. Technické údaje

Rozmery D × Š × V na omietku, okrühle ∅	126 × 52 mm
na omietku, hranaté	95 × 95 × 52 mm
pod omietku, okrühle ∅	124 × 64 mm
pod omietku, hranaté	94 × 94 × 64 mm
Miesto použitia v interiéri budov
Napájacie napátie zbernicové napátie KNX, 21 V - 30 V	(SELV)
Senzorika 5,8 GHz vysoká frekvencia
Montážna výška 2 – 2,8 m
Vysielací výkon cca 1 mW
Nastavenia cez ETS softvér, dialkové ovládanie alebo zbernicu
Uhoi dosahu 360° s uhloom otvorenia 180°
Základná svetlosť 1 – 255 min.
Nastavenie stmievania 2 – 1000 lx, programovací režim
Výstup – svetlo	spínanie/stlmenie/základná svetlosť
Svetlo 1 – svetlo 2
Osvetlenie – doba dobehu 1 – 255 min.
Čas dobehu vykurovania,ventilácie, klimatizácie	1 – 255 min.
Oneskorenie zapnutia kúre-nia, ventilácie a klimatizácie	monitorovanie miestnosti, 1 – 255 min.
Đalšie výstupy prevádzkový telegram
Krytie na omietke: IP54 pod omietkou: IP20
Teplotný rozsah	-20 °C až +50 °C
