HF 3360 KNX - Kustības detektors STEINEL - Bezmaksas lietošanas instrukcija

Produkta veids	KNX kustību detektors
Zīmols	Steinel
Modelis	HF 3360 KNX
Noteikšanas tehnoloģija	Hiperfrekvence 5,8 GHz
Noteikšanas leņķis	360° (leņķiskā atvēršanās 180°)
Uzstādīšanas augstums	2 - 2,8 m
Barošana	KNX kopne, 21 V - 30 V līdzstrāva (SELV)
Izvadīšanas jauda	Aptuveni 1 mW
Iestatījumi	Ar ETS programmatūru (v4.0+) un tālvadības pultīm (RC6, RC7, Smart Remote)
Izvadi	Gaisma 1 / Gaisma 2 (pārslēgšana, aptumšošana, marķēšana), telegramma "Darbā"
Apgaismojuma aizkave	1 - 255 minūtes
HVAC aizkave	1 - 255 minūtes (apkure, ventilācija, gaisa kondicionēšana)
Marķēšana	1 - 255 minūtes
Iedarbināšanas slieksnis (spilgtums)	2 - 1000 luksi, mācību režīms
Izmēri (virsmas montāža apaļa)	∅126 x 52 mm
Izmēri (virsmas montāža kvadrāta)	95 x 95 x 52 mm
Izmēri (iegremdētā montāža apaļa)	∅124 x 64 mm
Izmēri (iegremdētā montāža kvadrāta)	94 x 94 x 64 mm
Aizsardzības klase (virsmas)	IP54
Aizsardzības klase (iegremdēts)	IP20
Temperatūras diapazons	-20 °C līdz +50 °C
Lietošanas zona	Iekštelpas
Montāža	Griesti vai siena, virsmas vai iegremdēts
Apkope	Notīriet lēcu ar mitru drānu (neizmantojiet mazgāšanas līdzekli)
Ražotāja garantija	5 gadi (ievērojot nosacījumus)

Bieži uzdotie jautājumi - HF 3360 KNX STEINEL

Kāds ir HF 3360 KNX detektora darbības rādiuss?

Darbības rādiuss ir atkarīgs no uzstādīšanas vides. Darbības rādiuss ir norādīts instrukcijā (5.5. att.). Parasti tas nosaka kustības vairāku metru rādiusā 360° leņķī.

Vai detektors var darboties caur logiem vai plānām starpsienām?

Jā, HF detektors izmanto hiperfrekvences viļņus (5,8 GHz), kas iekļūst caur durvīm, logiem un plānām starpsienām. Tomēr biezums un materiāls var samazināt darbības rādiusu.

Kā regulēt jutību un aizkavi?

Iestatījumi tiek veikti ar ETS programmatūru (4.0 versiju vai jaunāku) vai ar papildu tālvadības pultīm RC6, RC7 vai Smart Remote. Tālvadības pults RC6 ļauj regulēt darbības rādiusu, spilgtumu, apgaismojuma aizkavi un testa režīmu.

Ko darīt, ja detektors pastāvīgi ieslēdzas un izslēdzas?

Tas var būt saistīts ar nepārtrauktu kustību noteikšanas zonā (aizkars, augs utt.). Pārbaudiet un pielāgojiet noteikšanas zonu vai samaziniet jutību, izmantojot tālvadības pulti vai ETS.

Kāds ir nepieciešamais barošanas spriegums?

HF 3360 KNX tiek barots no KNX kopnes ar ļoti zemu spriegumu (21-30 V līdzstrāva, SELV). Nekad nepievienojiet to pie 230 V.

Vai detektoru var izmantot pretiedarbības signalizācijai?

Nē, šis detektors ir paredzēts tikai automātiskai apgaismojuma pārslēgšanai. Tas nav aizsargāts pret vandālismu un nav piemērots īpašām signalizācijām.

Kā tīrīt detektoru?

Izmantojiet mitru drānu, lai notīrītu noteikšanas lēcu. Neizmantojiet mazgāšanas līdzekli vai abrazīvus līdzekļus.

Ko darīt, ja detektors neieslēdz gaismu?

Vispirms pārbaudiet KNX barošanu. Ja spuldze ir bojāta, nomainiet to. Dienas laikā iedarbināšanas slieksnis var būt iestatīts nakts režīmā; pielāgojiet to, izmantojot ETS vai tālvadības pulti.

Vai detektors ir saderīgs ar visām KNX sistēmām?

Jā, tas ir paredzēts standarta KNX kopnei un tiek programmēts ar ETS programmatūru no versijas 4.0.

Kādi piederumi ir pieejami šim detektoram?

Papildu piederumi ietver tālvadības pultis RC6 (lietotājs), RC7 (apkope) un Smart Remote (vadība ar viedtālruni/planšeti). Ir pieejams arī sienas stūra kronšteins (ref. 035174).

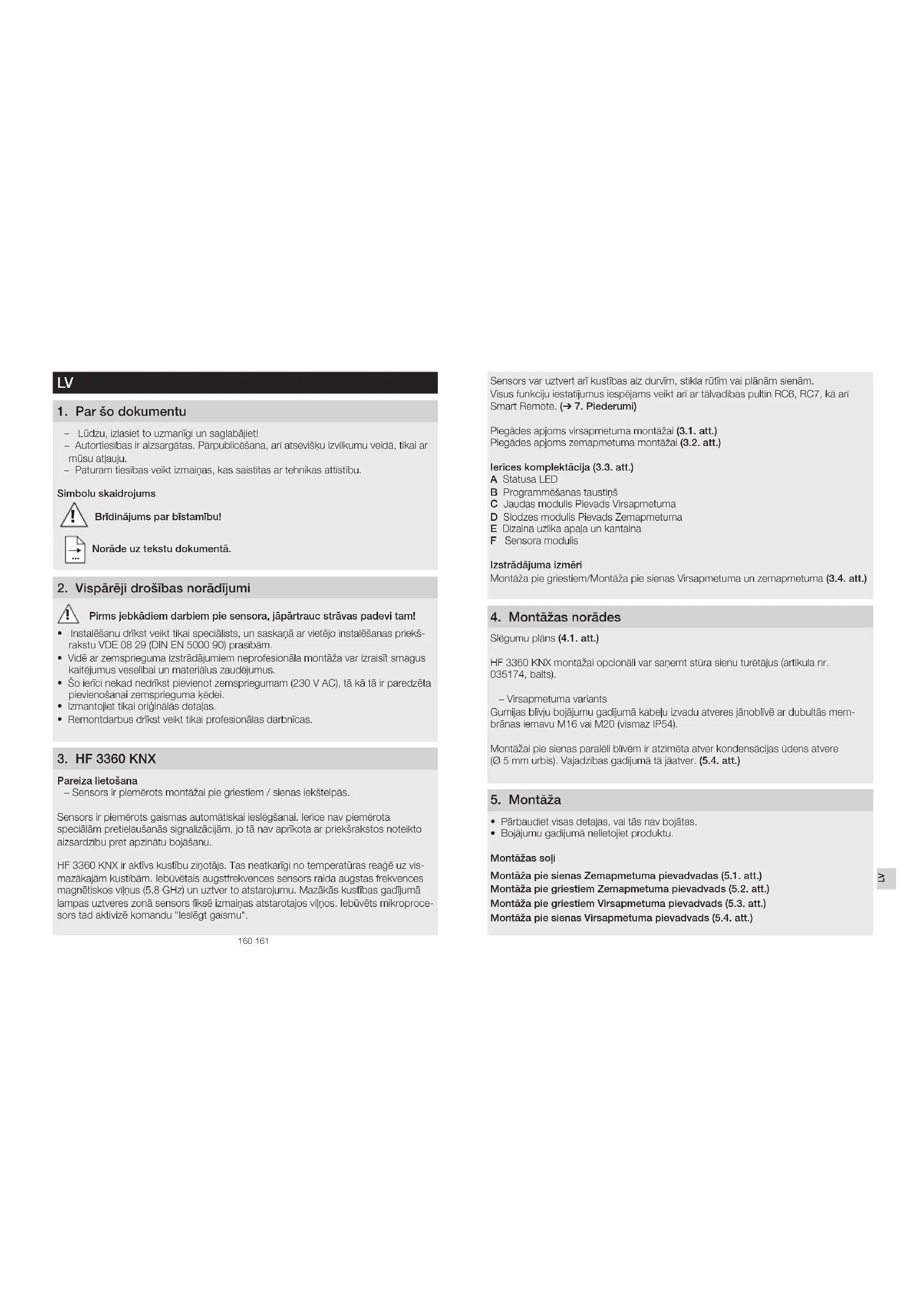

LIETOŠANAS INSTRUKCIJA HF 3360 KNX STEINEL

LV.... 160 Pievērsiet uzmanību tekstam!

• Lüdzu, izlasiet to uzmanigi un saglabajiet!
• Autortiesibas ir aizsargatas. Pārpublicēšana, ari atsevišku izvilkumu veida, tikai ar mūsu atļauju.
• Paturam tiesibas veikt izmainas, kas saistitas ar tehnikas attīstību.

Simbolu skaidrojums

Bridinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem pie sensora, jäpärtrauc strāvas padevi tam!

• Instalēšanu drīkst veikt tikai speciālists, un saskaņā ar vietējo instalēšanas priekš-rakstu VDE 08 29 (DIN EN 5000 90) prasibām.
• Vidē ar zemsprieguma izstrādājumiem neprofesionāla montāža var izraisīt smagus kaitējumus veselībai un materiālus zaudējumus.
• Šo ieriči nekad nedrikst pievienot zemspriegumam (230 V AC), tā kā tā ir paredzēta pievienošanai zemsprieguma kēdei.
• Izmantojiet tikai originalas detalas.
• Remontdarbus drikst veikt tikai profesionalas darbnicas.

3. HF 3360 KNX

Pareiza lietošana

- Sensors ir piemērots montāžai pie griestiem / sienas lekštelpās.

Sensors ir piemērots gaismas automatiskai ieslēgšanai. lerice nav piemerota specialam pretielaušanas signalizacijam, jo tā nav aprikota ar priekšrakstos noteikto alzsardzību pret apzinātu bojāšanu.

HF 3360 KNX ir aktīvs kustību ziņotājs. Tas neatkarīgi no temperatūras reaģē uz vis-mazālkajām kustībām. lebūvētais augstfrekvences sensors raída augstas frekvences magnetiskos viljus (5,8 GHz) un uztver to atstarojumu. Mazākās kustības gadijumā lampas uztveres zonā sensors fiksē izmalņas atstarotajos viljos. lebūvēts mikroprocesors tad aktivizē komandu "ieslōgt galsmu".

Sensors var uztvert añ kustības aiz durvīm, stikla rūtīm vai plānām sionām.

Visus funkciju iestatijumus iespējams veikt ari ar tālvadības pullīn RC6, RC7, kā ari Smart Remote. (→ 7. Piederumi)

Piegādes apjoms virsapmetuma montāžal (3.1. att.)

Piegādes apjoms zemapmetuma montāžai (3.2. att.)

Ierīces komplektācija (3.3. att.)

A Statusa LED

B Programmešanas taustinš
C Jaudas modulis Pievads Virsapmetuma
D Slodzes modulis Pievads Zemapmetuma
E Dizaina uzlika apaja un kantaina
F Sensora modulis

Izstrādājuma izmēri

Montāža pie griestiem/Montāža pie sienas Virsapmetuma un zemapmetuma (3.4. att.)

4. Montāžas norādes

Slegumu plans (4.1. att.)

HF 3360 KNX montāžai opcionāli var saņemt stūra sienu turētājus (artikula nr. 035174, balts).

- Virsapmetuma variants

Gumijas blivju bojajumu gadijumā kabelu izvadu atveres janoblīve ar dubultās membrānas iemavu M16 vai M20 (vismaz IP54).

Montāžai pie sienas paralēli blivēm ir atzīmēta atver kondensācijas ūdens atvere (Ø 5 mm urbis). Vajadzības gadījumā tā jāatver. (5.4. att.)

5. Montāža

• Pārbaudiet visas detalas, vai tās nav bojātas.
• Bojājumu gadījumā nelietojiet produktu,

Montāžas soli

Montāža pie sienas Zemapmetuma pievadvadas (5.1. att.)

Montaža pie griestiem Zemapmetuma pievadvads (5.2. att.)

Montāža pie griestiem Virsapmetuma pievadvads (5.3. att.)

Montāža pie sienas Virsapmetuma pievadvads (5.4. att.)

• Atvienojiet dizaina blendi no sensora moduja.
• Atvienojiet sensora moduli no słodzes moduła.

Zemapmetuma montāža (5.1/5.2 att.)

• Pievienojet kontaktsavienojumu.
• Nospiediet programmešanas taustinu (B)
- levietojiet stiprinājuma skrūves un uzmontējiet slodzes moduli.
- Veiciet iestatišanu. (→ 6. Funkcijas un iestatijumi)

Montāža Virsapmetuma (5.3/5.4. att.)

• levietojiet stiprinājuma skrūves un uzmontējiet slodzes moduli.
  • Pievienojiet kontaktsavienojumu.
• Programmēšanas taustiņš (B)
  • Veiclet iestatišanu. (-Funkcijas un iestatijumi)
• Savietojiet un saskrūvējiet sensoru un slodzes moduli.
  • Uzspraudiet dizaina uzliku.

Sniedzamibas diagramma (5.5 att.)

6. Funkcijas/lestatijumi

Aplikācijas aprakstu Jūs atradīsiet www.knx.stinel.de

Kuras no šim funkcijam tiek lietotas, tiek iestatits parametru loga "Visparejie iestatijumi ar ETS (Engineering Tool Software), säkot no versijas ETS 4.0.

1. Pieškiriet fizisko adresi un izveidojiet aplikacijas programmu ETS.
2. Ielādējiet fizisko adresi un aplikācijas programmu kustību ziņotājā. Ja parādās paziņojums, nospiediet programmēšanas taustīņu (B)
3. Pec veiksmigas programmešanas sarkana LED nodziest.

RC6 funkcijas

• Servisarežims
  – Sniedzamība, sensora jūtīgums HF
  – Gaismas vērtība, Plānotā gaismas vērtība, Teach-In
• Pecdarbības laiks Apgaismojuma vadība
• leslēgšanās aizkavējums HLK, Telpas pārraudzība, Pēcdarbības laiks HLK
• Pamata apgaismojuma ieslēgšanas ilgums, Planotā gaismas vertiba, Teach-In
• Klatbūtnes un apgaismojuma testa režims

RC7 funkcijas

• Aptumšošanas funkcija
• Gaisma IESL./IZSL. 4 h
• Saglabāt lestatīto scēnu
• Atiestate

Smart Remote

-Aizstaj talvadibas pultis RC6 un RC7
- Vadiba ar viedtalruni vai planšeti
– Lejuplādējiet atbilstošo lietotni un savienojiet ar Bluetooth

Papildu funkcijas Smart Remote

- Programmu režims

LED funkcijas

• Programmēšanas režīms: LED deg
• Normālais režīms: LED neiedegas
• Testa režims: LED deg, konstatejot kustíbu.
• Tālvadības pults: LED mirgo ar apm. 10 reizes sekundē.

Detalizēti aprakti katras pults lietošanas pamācībā

7. Piederumi (pēc izvēles)

• Lietotaja talvadibas pults RC6 EAN 4007841 593018
• Servisa tālvadības puits RC7 EAN 4007841 592912
• Smart Remote EAN 4007841 009151

8. Apkope/Kopšana

Apkope nav iespejama. Uztveres lēca tīrāma ar mitru lupatiņu (bez tīrīšanas fīdzekļa).

9. Utilizacija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotal pārstrādei.

Nemetiet elektroierices parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlinjām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgal atkārtotai pāstrādei.

10. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH deklarē, ka radioiekārta HF 3360 KNX atbilst Direktīval 2014/53/ES. Plins ES atbilstības deklarācijas teksts ir pieejams šādā Interneta vietnē: www.steinel.de

11. Ražotāja garantija

Kā pircōjam Jums attiecībā pret pārdevēju ir spōkā likumā paredzētās garantijas tiesibas. Mūsu garantijas saistibas nesamazina un neierobežo šis tiesibas, ciktāl tādas pastāv Jūsu vaistī. Mēs piėskiram 5 gadu garantiju nevalnojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā ari visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību lesniegšana

Ja vēlaties reklamēt Jūsu legādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot originālo Čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: Ambergs SIA, Brivības gatve 195-16, LV-1039 Rīga. Tādēl mēs iesakām rūpīgi saglabāt pirkuma Čeku līdz garantijas laika beigam. STEINEL nenes atbildibu par transporta bojājumiem un atpakal sūtīšanas riskiem.

Informāciju par garantijas pietelkumu Jūs atradisiet mūsu mājas lapā www.steinel-professional.de/garantie

Ja Jums ir garantijas gadijums vai Jums ir jautajumi par Jusu iegadato produktu, Jus jebkurā laika varat versties servisa dienesta: 00371 29460997.

1. Darbības traucējumi
   Traucējumi Cēlonis Risinājums

Sensors bez sprieguma	■ bojāts kabelis	■ pārbaudiet KNX sprieguma padevi
Sensors neieslēdzas	■ izdegusi kvēlspuldze■ dienas gaismas režimā, kreslas slieksnis iesta-tīts nakts režimā	■ nomainiet kvēlspuldzi■ iestatiet no jauna
Sensors neieslēdzas	■ nepārtrauktakustība uztveres laukā	■ jāpārbauda uztveres zona
Sensors pastāvīgi ieslēdzas un izslēdzas	■ aizkari, puke u.c. kus-tās sensora uztveres laukā un ar kustību to atkal ieslēdz	■ jāpārbauda uztveres zona
Sensors ieslēdzas patvalīgi	■ sensors WLAN tuvumā val cīts signāla avots	■ instalējiet vismaz 2 m no signāla avota

1. Tehniskie dati

Izmēri (G x P x A) Virsapmetuma apalš ∅	126 × 52 mm
Virsapmetuma kantains	95 × 95 × 52 mm
Zemapmetuma apalš ∅	124 × 64 mm
Zemapmetuma kantains	94 × 94 × 64 mm
Izvietojums Čku iekštelpās
Barošanas spriegums KNX datu mağistrāles spriegums,21 V - 30 V ——(SELV)
Sensorika 5,8 GHz augstfrekvence
Montāžas augstums 2-2,8 m
Raidjauda apm. 1 mW
Iestatījumi ar ETS programmu, tālvadības pulti vai datu mağistrāli
Uztveres lenkis 360°, ar 180° lielu atveres lenki
Pamata apgaismojumastiprums	1-255 min
Krēslas sliekšņa Iestatījums 2-1000 luksi, Teach režīms
Gaismas izojaGaisma 1 - gaisma 2	Slēgšana/aptumšošana/pamata apgaismojums
Apgaismojumapēcdarbības laiks	1-255 min
Pēcdarbības laiks HLK 1-255 min
leslegšanās aizkavejums HLK	Telpas uzraudzība, 1-255 min
Citas izejas Darbības telegramma
Aizsardzības veids Virsapmetuma: IP54Zemapmetuma: IP20
Temperaturas amplitūda	-20 °C lidz + 50 °C
