Produkto tipas	KNX judesio detektorius
Prekės ženklas	Steinel
Modelis	HF 3360 KNX
Aptikimo technologija	5,8 GHz hiperdažnis
Aptikimo kampas	360° (kampinė anga 180°)
Montavimo aukštis	2 - 2,8 m
Maitinimas	KNX magistralė, 21 V – 30 V DC (SELV)
Spinduliavimo galia	Maždaug 1 mW
Nustatymai	Naudojant ETS programinę įrangą (v4.0+) ir nuotolinio valdymo pultelius (RC6, RC7, Smart Remote)
Išėjimai	Šviesa 1 / Šviesa 2 (perjungimas, reguliavimas, žymėjimas), telegrama "Veikia"
Apšvietimo uždelsimas	1 - 255 minutės
ŠVK uždelsimas	1–255 minutės (šildymas, vėdinimas, kondicionavimas)
Žymėjimas	1–255 minutės
Įjungimo slenkstis (šviesumas)	2–1000 liuksų, mokymosi režimas
Matmenys (paviršinis montavimas apvalus)	∅126 x 52 mm
Matmenys (paviršinis montavimas kvadratinis)	95 x 95 x 52 mm
Matmenys (įleidžiamasis montavimas apvalus)	∅124 x 64 mm
Matmenys (įleidžiamasis montavimas kvadratinis)	94 x 94 x 64 mm
Apsaugos klasė (paviršinis)	IP54
Apsaugos klasė (įleidžiamasis)	IP20
Temperatūros ribos	-20 °C iki +50 °C
Naudojimo zona	Viduje
Montavimas	Lubose arba ant sienos, paviršinis arba įleidžiamasis
Priežiūra	Lęšį valykite drėgna šluoste (be ploviklio)
Gamintojo garantija	5 metai (su sąlygomis)

Dažnai užduodami klausimai - HF 3360 KNX STEINEL

Koks yra HF 3360 KNX detektoriaus veikimo nuotolis?

Veikimo nuotolis priklauso nuo montavimo aplinkos. Nuotolio diagrama pateikta instrukcijoje (5.5 pav.). Paprastai jis aptinka judesius kelių metrų spinduliu 360° kampu.

Ar detektorius gali veikti per langus ar plonas pertvaras?

Taip, HF detektorius naudoja hiperdažnio bangas (5,8 GHz), kurios prasiskverbia pro duris, langus ir plonas pertvaras. Tačiau storis ir medžiaga gali sumažinti veikimo nuotolį.

Kaip nustatyti jautrumą ir uždelsimą?

Nustatymai atliekami naudojant ETS programinę įrangą (4.0 ar naujesnė versija) arba su pasirenkamais nuotolinio valdymo pulteliais RC6, RC7 ar Smart Remote. RC6 nuotolinio valdymo pulteliu galima nustatyti veikimo nuotolį, šviesumą, apšvietimo uždelsimą ir bandymo režimą.

Ką daryti, jei detektorius nuolat įsijungia ir išsijungia?

Tai gali būti dėl nuolatinio judesio aptikimo zonoje (uždanga, augalas ir kt.). Patikrinkite ir sureguliuokite aptikimo zoną arba sumažinkite jautrumą naudodami nuotolinio valdymo pultelį arba ETS.

Kokia reikalinga maitinimo įtampa?

HF 3360 KNX maitinamas KNX magistrale itin žema įtampa (21-30 V DC, SELV). Niekada nejunkite jo prie 230 V.

Ar detektorius gali būti naudojamas įsilaužimo signalizacijai?

Ne, šis detektorius skirtas tik automatiniam apšvietimo perjungimui. Jis nėra apsaugotas nuo vandalizmo ir nėra tinkamas specialioms signalizacijoms.

Kaip valyti detektorių?

Naudokite drėgną šluostę aptikimo lęšiui valyti. Nenaudokite ploviklio ar abrazyvinių priemonių.

Ką daryti, jei detektorius neįjungia šviesos?

Pirmiausia patikrinkite KNX maitinimą. Jei lemputė sugedusi, pakeiskite ją. Dienos metu įjungimo slenkstis gali būti nustatytas naktiniu režimu; sureguliuokite jį per ETS arba nuotolinio valdymo pultelį.

Ar detektorius suderinamas su visomis KNX sistemomis?

Taip, jis skirtas standartinei KNX magistralei ir programuojamas naudojant ETS programinę įrangą nuo 4.0 versijos.

Kokie priedai yra prieinami šiam detektoriui?

Pasirenkami priedai apima nuotolinio valdymo pultelius RC6 (naudotojas), RC7 (servisas) ir Smart Remote (valdymas per išmanųjį telefoną / planšetę). Taip pat prieinamas kampinis sieninis laikiklis (ref. 035174).

NAUDOJIMO INSTRUKCIJA HF 3360 KNX STEINEL

LT..... 153 Laikykitės rašytinių instrukciju!

1. Apie šj dokumentą

• Prašom jdėmiai perskaityti ir išsaugotil!
• Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiarna tik gavus mūsų sutikimą.
• Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš atlikdami kokius nors darbus su sensoriumi atjunkite įtampą!

• Montuoti gali tik specialistai, vadovaudamiesi šalyje visuotinai priimtomis jrengimo taisyklémis VDE 08 29 (DIN EN 5000 90).
• Aplinkoje, kurioje yra žemosios įtampos gaminių, del netinkamai atlikto montavimo gali būti padaryta didžiulė žala sveikatai arba turtui.
• Šio prietaiso negalima jungti prie žemosios jtampos tinklo (230 V AC), nes jis skirtas tik labai žemos jtampos grandinėms.
  • Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvėse.

3. HF 3360 KNX

Naudojimas pagal paskirti

Sensorius skirtas montuoti ant luby ir sieny patalpose.

Šis sensorius yra pritaikytas automatiniam šviesos jungimui. Specialioms jsilaužimo pavjoaus signalizacijoms jis netinka, nes jame néra tam reikalingos apsaugos nuo sabotažo.

HF 3360 KNX yra aktyvus judesio sensorius. Nepriklausomai nuo temperatūros jis reaguoja i mažiausią judėjimą. I rengtas HF sensorius siunčia aukšto dažnio elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aldo pasikeitimą. Tada mikroprocesorius duoda komandą „jungti šviesą”.

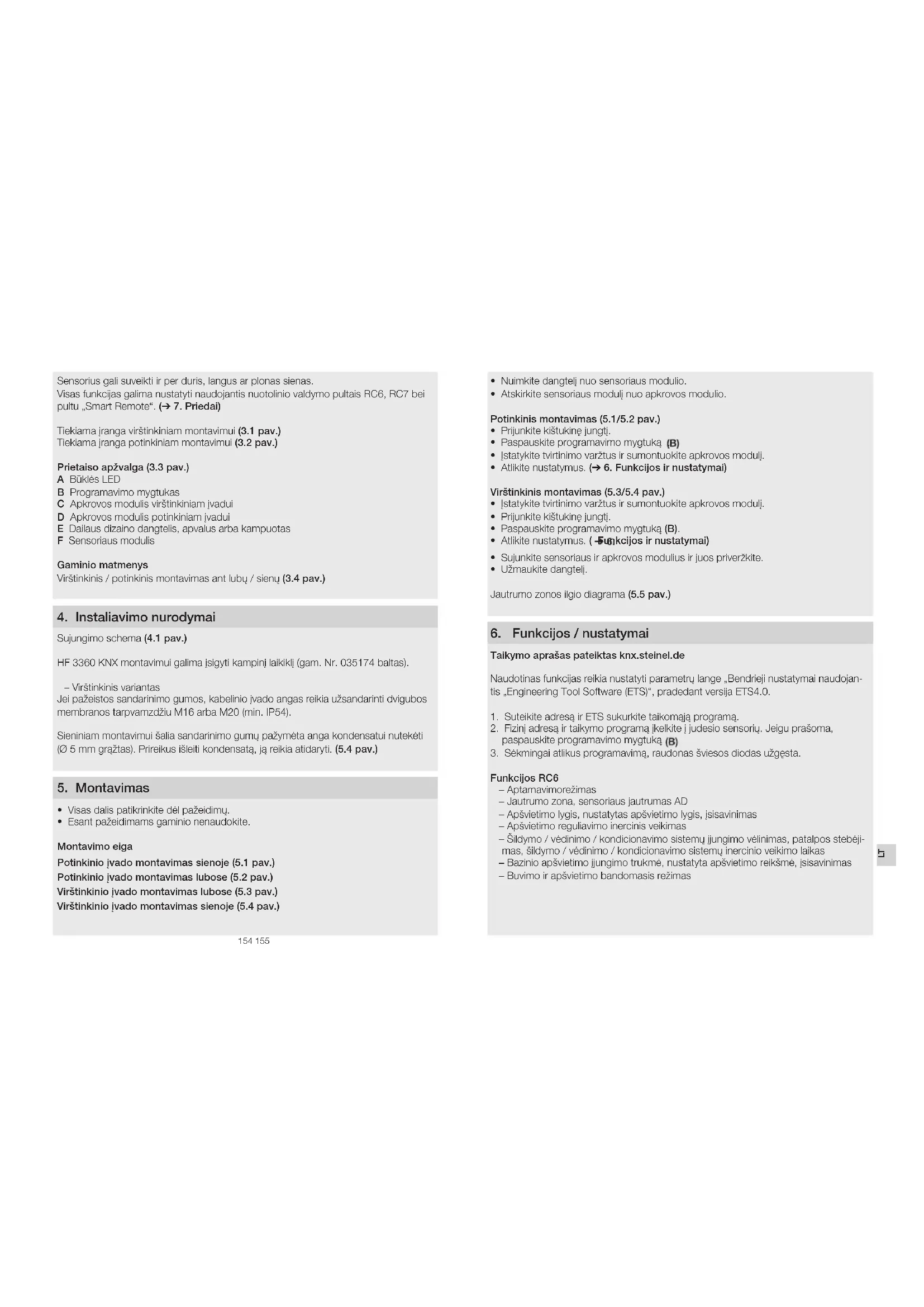

Sensorius gali suveikti ir per duris, langus ar plonas sienas.

Visas funkcijas galima nustatyti naudojantis nuotolinio valdymo pultais RC6, RC7 bei pultu „Smart Remote“. (→ 7. Priedal)

Tlekiama jranga virštinkiniam montavimui (3.1 pav.)

Tiekiama jranga potinkiniam montavimui (3.2 pav.)

Prietaiso apžvalga (3.3 pav.)

A Büklés LED
B Programavimo mygtukas
C Apkrovos modulis virštinkiniam įvadui
D Apkrovos modulis potinkiniam jvadui
E Dailaus dizaino dangtelis, apvalus arba kampuotas
F Sensoriaus modulis

Gaminio matmenys

Virštinkinis / potinkinis montavimas ant lubų / sienu (3.4 pav.)

4. Instaliavimo nurodymai

Sujungimo schema (4.1 pav.)

HF 3360 KNX montavimul galima jsigyti kampinj laikiklj (gam. Nr. 035174 baltas).

- Virštinkinis variantas

Jel paželstos sandarinimo gumos, kabelinio jvado angas reikia užsandarinti dvigubos membranos tarpvamzdžiu M16 arba M20 (min. IP54).

Sieniniam montavimui šalla sandarinimo gumų pažymėta anga kondensatui nutekėti

(∅ 5 mm gražtas). Prireikus išleiti kondensatą, ją reikia atidaryti. (5.4 pav.)

5. Montavimas

• Visas dalis patikrinkite dėl pažeidimų.
• Esant pažeidimams gaminio nenaudokite.

Montavimo eiga

Potinkinio jvado montavimas sienoje (5.1 pav.)

Potinkinio jvado montavimas lubose (5.2 pav.)

Virštinkinio įvado montavimas lubose (5.3 pav.)

Virštinkinio jvado montavimas sienoje (5.4 pav.)

• Nuimkite dangtel! nuo sensoriaus modulio.
• Atskirkite sensoriaus moduli nuo apkrovos modulo.

Potinkinis montavimas (5.1/5.2 pav.)

• Prijunkite kištukinę jungti.
• Paspauskite programavimo mygtuka (B)
• Istatykite tvirtinimo varžtus ir sumontuokite apkrovos modulj.
• Atlikite nustatymus. (→ 6. Funkcijos ir nustatymai)

Virštinkinis montavimas (5.3/5.4 pav.)

• Istatykite tvirtinimo varžtus ir sumontuokite apkrovos modulj.
• Prijunkite kištukinę jungtį.
• Paspauskite programavimo mygtuka (B).
• Atlikite nustatymus. (-Funkcijos ir nustatymai)
• Sujunkite sensoriaus ir apkrovos modulius ir juos priveržkite.
  • Užmaukite dangtelj.

Jautrumo zonos ilgio diagrama (5.5 pav.)

6. Funkcijos / nustatymai

Taikymo aprašas pateiktas knx.stinel.de

Naudotinas funkcijas reikia nustatyti parametru lange „Bendrieji nustatymai naudojan- tis „Engineering Tool Software (ETS)“, pradedant versija ETS4.0.

1. Suteikite adresa ir ETS sukurkite taikomaja programą.
2. Fizinj adresą ir taikymo programą jkelkite i judesio sensorių. Jeigu prašoma, paspauskite programavimo mygtuką (B)
3. Sėkmingai atlikus programavimą, raudonas šviesos diodas užgęsta.

Funkcijos RC6

• Aptarnavimorežimas
  – Jautrumo zona, sensoriaus jautrumas AD
• Apšvietimo lygis, nustatytas apšvietimo lygis, jsisavinimas
• Apšvietimo reguliavimo inercinis veikimas
• Šildymo / védinimo / kondicionavimo sistemu jungimo vélinimas, patalpos stebéjimas, šildymo / védinimo / kondicionavimo sistemu inercinio veikimo laikas
• Bazinio apšvietimo jungimo trukmė, nustatyta apšvietimo reikšmė, įsisavinimas
• Buvimo ir apšvietimo bandomasis režimas

Funkcijos RC7

• Šviesos reguliavimo funkcija
• Apšvietimas J.J. / IŠJ. 4 val.
• Scenos išsaugojimo aktyvinimas
• Atstata

„Smart Remote“

• Pakeičia nuotolinio valdymo pultus RC6 ir RC7
• Valdymas išmaniuoju telefonu arba planšetiniu kompiuteriu
• Atsislyskite tinkamą programėle ir suslekite per „Bluetooth“

Išmanusis nuotolinis pultas, papildornos funkcijos

- Programų režimas

Šviesos diodu funkcija

• Programavimo režimas: šviesos diodas šviečia nepertrauklamai.
• Jprastas režimas: šviesos diodas nešviečia
• Bandomasis režimas: šviesos diodas šviečia užfiksavus judėjimą.
• Nuotolinis valdymas: šviesos diodas mirksi 10 kartų per sekunde

Išsamus aprašymas pateikiamas atitinkamų nuotolinių pultų naudojimo instrukcijose.

7. Priedai (pasirenkamieji)

• Naudotojo nuotolinio valdymo pultas RC6 EAN 4007841 593018
• Aptamavimo tarnybos nuotolinio valdymo pultas RC7 EAN 4007841 592912
• „Smart Remote“ EAN 4007841 009151

8. Techninė priežiūra / kita priežiūra

Techninė priežiūra negalima.

Užsiteršusias linzes valykite drėgnu audeklu (nenaudokite jokių valiklių).

9. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sajungos Direktyva dei elektros ir elektronikos jrangos atlieku ir jos perkėlimo j nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

Aš, STEINEL Vertrieb GmbH, patvirtinu, kad radijo jrenginių tipas HF 3360 KNX atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Gamintojo garantija

Kaip pirkéjas, prirelkus, turite jums jstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jusų šalyje, mūsu garantija jų negali sumažinti arba apirbiti. Suteiklame jums 5 metų garantilą užtikrindami puiklas savybos ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šlame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.

Galiojimas

Jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite įi visą, apmokėję gabenimo iš-laidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pa-vadinimas, pardavėjų iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojų šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengla gabenimo išlaidų ir neatsako už riziką gražinant. Informacijos kaip pasinaudoti garantine teise rasite musų svetainėje [e-mail].

Garantinio jvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesioglai gamintojoi jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.

5 METU GAMINTOJO GARANTIJA

1. Veikimo sutrikimai
   Sutrikimas Priežastis Ištaisymas

Sensoriuje nėra įtampos	■ Nutrūko laidas	■ Patikrinkite KNX maitinimo įtampos tiekimą
Sensorius nejsljungia	■ Perdegusi lemputė■ Veikiant dienos šviesos režimu, prieblandos nu-statymai nustatyti ties nakties režimu	■ Pakeiskite lemputę■ Nustatykite iš naujo
Sensorius neišjungia šviestuvo	■ Jautrumo zonoje fiksuojamas nuolatinis ju-desys	■ Patikrinkite veikimo zonos nustatymus
Sensorius nuolat jungia / išjungia šviestuvą	■ Užuolaidos, gėlės ar pan. juda sensoriaus jautrumo zonoje ir ji vis jungia	■ Patikrinkite veikimo zonos nustatymus
Sensorius jsijungia nepageidaujamu metu	■ Sensorius netoli WLAN ar kitų radijo ryšio šaltinių	■ Jrenkite mažiausiai 2 m iki radijo ryšio šaltinių

1. Techniniai duomenys

Matmenys (I × P × A) Virštinkinis apvalus ∅	126 × 52 mm
Virštinkinis kampuotas	95 × 95 × 52 mm
Potinkinis apvalus ∅	124 × 64 mm
Potinkinis kampuotas	94 × 94 × 64 mm
Naudojimo vieta Pastatų viduje
Maitinimo įtampa KNX šynos įtampa, 21–30 V	---(SELV)
Sensorika 5,8 GHz aukštojo dažnio
Montavimo aukštis 2–2,8 m
Siųstuvo galingumas Apie 1 mW
Nustatymai Naudojantis ETS programine įranga, nuotolinio valdy-mo sistema arba magistrale
Apimties kampas 360° su 180° alverties kampu
Budintis režimas 1–255 min.
Prieblandos lygio nustatymas	2–1000 lluksų, įsisavinimas
Apšvietimo išvadas Šviesa 1 – šviesa 2	Jungti/reguliuoti/bazinis apšvietimas
Inercinio veikimo laikas apšvietimas	1–255 min.
Šildymo / vėdinimo / kondi-cionavimo sistemu inercinis veikimas	1–255 min.
Šildymo / vėdinimo / kondicionavimo sistemu įjungimo vėlinimas	Patalpos stebėjimas, 1–255 min.
Kiti išvadai	Velkimo pranešimas
Saugos klasė	Virštinkinis: IP54 Potinkinis: IP20
Temperatūros diapazonas	Nuo -20 °C lik +50 °C
