Producttype	Bouwradio
Merk	Bosch
Model	GPB 18V5 C Professional
Referentie	3 601 DA4 0..
Gewicht (afhankelijk van accu)	9,2 – 10,2 kg
Netvoeding	230/110 V
Accuvoeding	18 V (lithium-ion accu)
Versterkervermogen	4 × 5 W
Radio-ontvangst	FM (87,5–108 MHz)
Bluetooth	Bluetooth® 5.0, zendvermogen 10 mW
USB-oplaadpoort	USB, max. stroom 2,1 A
Wisselstroomaansluitingen	Ja, totale stroom max. tot 15 A (afhankelijk van referentie)
Equalizer	Voorinstellingen JAZZ, ROCK, POP, CLASSIC, CUSTOM
Back-upbatterijen	2 × 1,5 V LR6 (AA)
Beschermingsgraad	IP54 (schatting)
Gebruikstemperatuur	0 °C tot +35 °C
Opslagtemperatuur	-20 °C tot +50 °C
Compatibele accu's	GBA 18V…, ProCORE18V…
Onderhoud	Reinigen met een zachte, vochtige doek; geen reinigingsmiddelen of oplosmiddelen
Veiligheid	Bescherming tegen opspattend water; elektronische celbescherming (ECP)
Repareerbaarheid	Reparaties door een erkend Bosch-servicecentrum; originele onderdelen

Veelgestelde vragen - GPB 18V5 C Professional BOSCH

Hoe zet ik de radio aan en uit?

Druk op de aan/uit-toets (15) om in of uit te schakelen. Bij inschakelen wordt de laatst gebruikte audiobron hervat.

Hoe stel ik het volume in?

Draai aan de knop Clock (14) (GPB 18V-5 C) of de knop Menu (22) (GPB 18V-5 SC) met de klok mee om het volume te verhogen, tegen de klok in om het te verlagen. De waarde wordt weergegeven van 0 tot 30.

Hoe gebruik ik de Bluetooth®-functie?

Druk op de bronknop (18) tot het Bluetooth®-symbool (g) verschijnt of druk kort op de Bluetooth®-toets (21). Om een nieuw apparaat te koppelen, houdt u de Bluetooth®-toets langer dan 0,5 s ingedrukt. Selecteer de radio onder de naam 'GPB 18V-5 Cxxxx' in de Bluetooth-instellingen van uw apparaat.

Hoe stel ik de tijd in op de radio?

Voor het model GPB 18V-5 C drukt u kort op de Clock-knop (14) om het tijdmenu te openen, draai vervolgens om het formaat (12u/24u) te kiezen en stel de uren/minuten in. Voor het model GPB 18V-5 SC gebruikt u de Menuknop (22) en navigeert u naar 'Tijd'.

Hoe kan ik een radiostation opslaan?

Stel het gewenste station in en houd vervolgens een van de geheugentoetsen (17) langer dan 0,5 s ingedrukt tot het locatienummer wordt weergegeven. Het station wordt dan opgeslagen.

Welke soorten batterijen moet ik gebruiken voor de back-up?

Gebruik twee alkaline-mangaanbatterijen van het type LR6 (AA) 1,5 V. Plaats ze met inachtneming van de aangegeven polariteit in het batterijvak onder het accudeksel.

Kan ik mijn smartphone opladen via de radio?

Ja, de USB-aansluiting (11) levert een maximale laadstroom van 2,1 A. Sluit uw USB-kabel aan op de aansluiting en op uw apparaat. Laden is alleen mogelijk als de radio is ingeschakeld en wordt gevoed via netspanning of accu.

Hoe reset ik de instellingen van de radio?

Voor de GPB 18V-5 C drukt u langer dan 0,5 s op de Clock-knop (14), draai vervolgens om 'Reset' te selecteren en bevestig. Voor de GPB 18V-5 SC gaat u naar het menu via de Menuknop (22), kies 'Reset' en bevestig.

Wat zijn de belangrijke veiligheidsvoorschriften?

Stel de radio niet bloot aan regen of vocht. Gebruik alleen aanbevolen opladers. Wijzig de voedingskabel niet. Bij schakade laat u de reparatie over aan een professional. Beschadigde accu's kunnen dampen afgeven; ventileer de ruimte.

Hoe reinig ik de radio?

Gebruik een zachte, vochtige doek om de buitenkant te reinigen. Gebruik geen reinigingsmiddelen of oplosmiddelen. Houd de ventilatieopeningen van de accu schoon met een zachte, droge kwast.

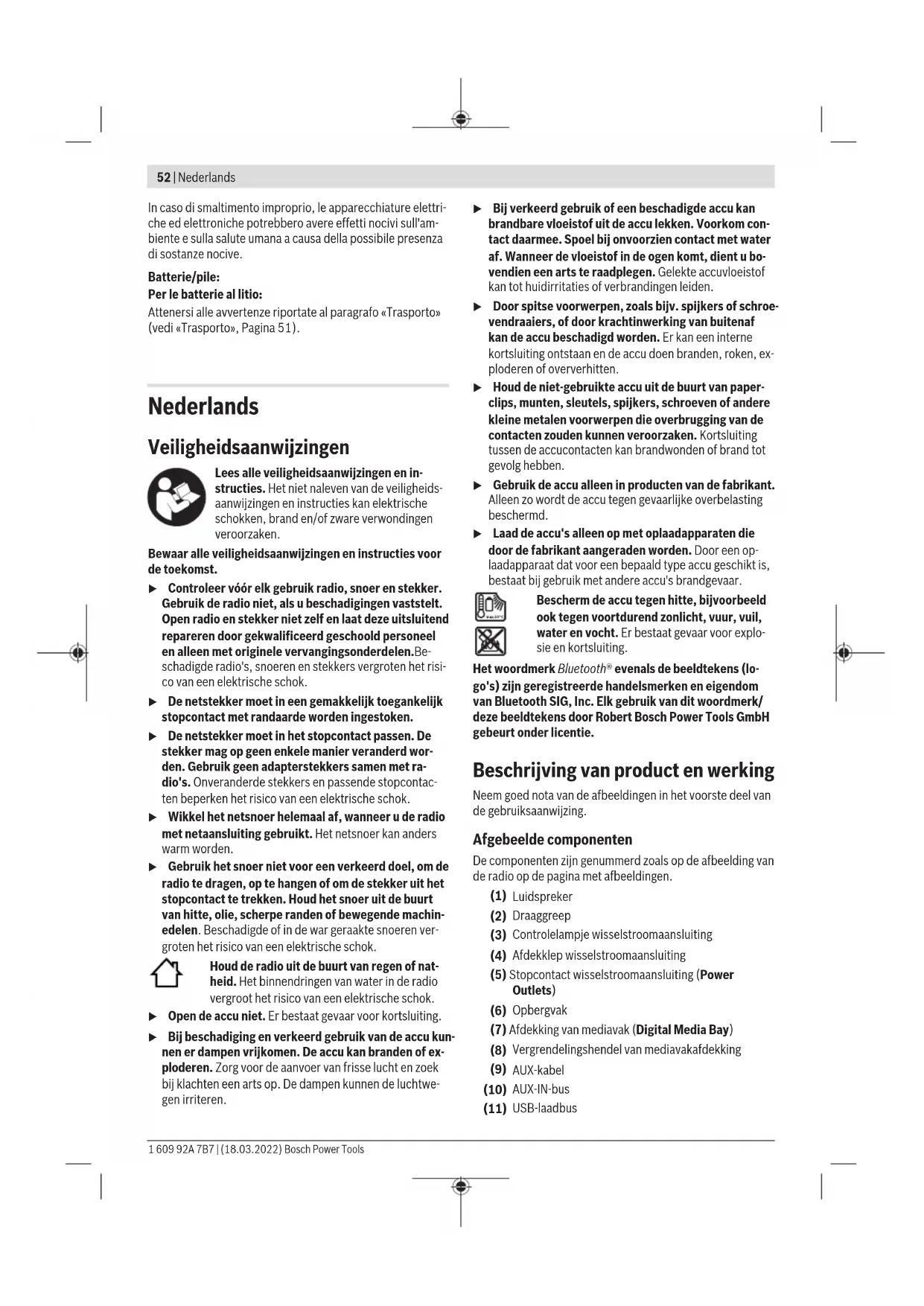

GEBRUIKSAANWIJZING GPB 18V5 C Professional BOSCH

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Controleer voor elk gebruik de radio, het snoer en de stekker. Gebruik de radio niet als u beschadigingen vaststelt. Open de radio en de stekker niet zelf en laat deze uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Beschadigde radio's, snoeren en stekkers vergroten het risico van een elektrische schok. De netstekker moet in een gemakkelijk toegankelijk stopcontact met randaarde worden ingestoken. De netstekker moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met radio's. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Wikkel het netsnoer helemaal af wanneer u de radio met netaansluiting gebruikt. Het netsnoer kan anders warm worden. Gebruik het snoer niet voor een verkeerd doel, om de radio te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende machinedelen. Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

Houd de radio uit de buurt van regen of natheid. Het binnendringen van water in de radio vergroot het risico van een elektrische schok.

Open de accu niet. Er bestaat gevaar voor kortsluiting. Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.

Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden. Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten. Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. - Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu's tegen gevaarlijke overbelasting beschermd. Laad de accu's alleen op met oplaadapparaten die door de fabrikant aangeraden worden. Door een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat bij gebruik met andere accu's brandgevaar.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Het woordmerk Bluetooth® evenals de beeldtekens (logo's) zijn geregistreerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Robert Bosch Power Tools GmbH gebeurt onder licentie.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van de radio op de pagina met afbeeldingen.

(1) Luidspreker (2) Draaggreep (3) Controlelampje wisselstroomaansluiting (4) Afdekklep wisselstroomaansluiting (5) Stopcontact wisselstroomaansluiting (Power Outlets) (6) Opbergvak (7) Afdekking van mediavak (Digital Media Bay) (8) Vergrendelingshendel van mediavakafdekking (9) AUX-kabel

(10) AUX-IN-bus (11) USB-laadbus

(12) Mute-toets (13) Toets omlaag zoeken (14) Clock-knop (GPB 18V-5C) (15) Aan/uit-toets (16) Display (17) Programmageheugentoetsen (18) Source-knop (19) Toets omhoog zoeken (20) Equalizer-toets (21) Toets Bluetooth (22) Menu-knop (GPB 18V-5 SC) (23) Vergrendeling van batterijvakafdekking (24) Batterijvakafdekking (bufferbatterijen) (25) Accu-ontgrendelingstoets (26) Accu (27) Accuafdekking (Battery Bay) (28) Vergrendelingshendel accuafdekking

(29) Accuhouder (30) Sprietantenne a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Aanduidingselementen

(a) Aanduiding radiofrequentie (GPB 18V-5 C) (b) Accu-oplaadaanduiding (c) Aanduiding geheugenplaats (d) Aanduiding hoge-/lage-tonenniveau (GPB 18V-5 C) (e) Aanduiding stereo-ontvangst (f) Aanduiding geluid gedempt (g) Aanduiding Bluetooth® (h) Aanduiding audiobron (i) Aanduiding klankvoorinstelling (j) Tijdsaanduiding (k) Multifunctionele aanduiding (GPB 18V-5 SC)

Technische gegevens

Bouwradio GPB 18V-5 C GPB 18V-5 SC
Productnummer		3601 DA4 0..	3601 DA4 1..
Ontvangst DAB+ - ●
Werkspanning
- bij werkung op netstroom V 230/110 230/110
- bij werkung op accu V 18 18
Nominaal vermogen versterker W 4 × 5 4 × 5
Ontvangstbereik FM MHz 87,5-108 87,5-108
Ontvangstbereik DAB+ MHz -	174,928-239,200
Compatibilityit Bluetooth®		Bluetooth® 5.0	Bluetooth® 5.0
Werkfrequentiebereik Bluetooth®	MHz	2402-2480	2402-2480
Zendvermögen Bluetooth® max.	mW 10 10
Bufferbatterijen		2 × 1,5 VLR6 (AA)	2 × 1,5 V LR6 (AA)
Gewicht volgens EPTA-Procedure 01:2014	kg	9,2-10,2A)	9,2-10,2A)
Isolatieklasse		⊕/I	⊕/I
Aanbevolen omgevingstemperatuur bij het opladen	°C	0 ... +35	0 ... +35
Toegestane omgevingstemperatuur bij het gebruik °C		0 ... +35	0 ... +35
Toegestane omgevingstemperatuur bij opslag	°C	-20 ... +50	-20 ... +50
Aanbevolen accu's		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Aanbevolen oplaadapparaten		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

A) Afhankelijk van gebruikte accu

Energievoorziening radio

De energievoorziening van de radio kan via de netaansluiting of via een Li-Ion-accu (26) plaatsvinden.

Als de accu voor energievoorziening dient, dan staan alleen de functies audiomodus en energievoorziening van externe apparaten via de geïntegreerde USB-aansluiting ter beschikking.

Werking op netstroom

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de radio. Met 230 V aangeduide radio's kunnen ook met 220 V worden gebruikt.

Werking met accu

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de Li-Ion-accu die bij uw radio moet worden gebruikt.

Aanwijzing: Het gebruik van accu's die niet geschikt zijn voor uw radio, kan leiden tot storingen of beschadiging van de radio.

De Li-ion-accu is door de „Electronic Cell Protection (ECP)“ tegen diepontlading beschermd. Als de accu leeg is, wordt de radio door een veiligheidsschakeling uitgeschakeld.

Schakel de radio niet opnieuw in, nadat deze door de veiligheidsschakeling is uitgeschakeld. De accu kan anders beschadigd worden.

Accu vervangen

Open de vergrendelingshendel (28) van de accuafdekking en klap de accuafdekking (27) open.

Voor het verwijderen van de accu drukt u op de accuontgrendelingstoets (25) en trekt u de accu uit het accuvak. Gebruik daarbij geen geweld.

Voor het plaatsen van de accu schuift u deze zodanig in de accuhouder (29) dat de aansluitingen van de accu op de aansluitingen van de accuhouder liggen. Laat de accu vastklikken.

Sluit de accuafdekking (27) en vergrendel deze.

Accu-oplaadaanduiding

Bij geplaatste accu kunt u de laadtoestand van de accu (26) op het display zien, bij verwijderde accu op de accu zelf.

Accu-oplaadaanduiding op het display

De accu-oplaadaanduiding (b) verschijnt op het display zodra een accu met voldoende spanning geplaatst is en de radio niet met het elektriciteitsnet verbonden is.

Aanduiding Capacitelt
	80-100 %
	60-80 %
	40-60 %
	20-40 %
	5-20 %
	0-5 %

Accu-oplaadaanduiding op de accu

Als de accu uit de radio wordt genomen, kan de laadtoestand door de groene LED's van de oplaadaanduiding op de accu worden aangegeven.

Druk op de toets voor de oplaadaanduiding om de laadtoestand aan te geven.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet deze vervangen worden.

Accutype GBA 18V...

LED's Capaciteit

Permanent licht 3x groen 60-100%

Permanent licht 2x groen 30-60%

Permanent licht 1x groen 5-30%

Knipperlicht 1x groen 0-5%

Accutype ProCORE18V...

LED's Capaciteit

Permanent licht 5x groen 80-100%

Permanent licht 4x groen 60-80%

Permanent licht 3x groen 40-60%

Permanent licht 2x groen 20-40%

Permanent licht 1x groen 5-20%

Knipperlicht 1x groen 0-5%

Bufferbatterijen plaatsen/vervangen

Voor het opstarten van tijd en andere instellingen bij de radio moeten bufferbatterijen worden geplaatst. Hiervoor wordt het gebruik van alkalinebatterijen geadviseerd.

Open de vergrendelingshendel (28) van de accuafdekking en klap de accuafdekking (27) open.

Verwijder eventueel de accu (26).

Voor het openen van de batterijvakafdekking (24) drukt u op de vergrendeling (23) en verwijdert u de batterijvakafdekking. Plaats de meegeleverde bufferbatterijen.

Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak. Breng de batterijvakafdekking (24) weer aan.

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Vervang de bufferbatterijen, wanneer de tijd op de radio niet meer wordt opgeslagen.

Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van een fabrikant en met dezelfde capaciteit.

Haal de bufferbatterijen uit de radio, wanneer u deze langere tijd niet gebruikt. De bufferbatterijen kunnen bij een langere opslagduur in de radio corroderen en zichzelf ontladen.

Gebruik

• Bescherm de radio tegen direct contact met water. Het binnendringen van water in de radio vergroot het risico van een elektrische schok. Houd de afdekkingen van accuvak, mediavak en wisselstroomaansluitingen indien mogelijk gesloten. De gesloten afdekkingen beschermen de radio tegen water en stof.

Audiomodus

In-/uitschakelen

Voor het inschakelen van de radio drukt u op de aan/uit-toets (15). Het display (16) wordt geactiveerd en de audiobron die bij de laatste keer uitschakelen van de radio was ingesteld, wordt afgespeeld.

Om de radio uit te schakelen drukt u opnieuw op de aan/uit-toets (15). De actuele instelling van de audiobron wordt opgeslagen.

Geluidsvolume instellen

Na het inschakelen van de radio is altijd een laag volume ingesteld.

Voor het verhogen van het volume draait u de Clock-knop (14) (GPB 18V-5 C) of de Menu-knop (22)

(GPB 18V-5 SC) rechtsom, voor het verlagen van het volume linksom.

De volume-instelling verschijnt met de waarde tussen 0 en 30 op het display. Zet het volume voor het instellen of wisselen van een radiozender op een lage waarde, voor het starten van een externe audiobron op een gemiddelde waarde.

Voor het uitschakelen van het geluid kunt u kort op de Mutetoets (12) drukken. Op het display verschijnt de aanduiding geluid dempen (f).

Om het geluid weer in te schakelen, drukt u opnieuw kort op de Mute-toets of draait u de Clock-knop (14)

(GPB 18V-5 C) of de Menu-knop (22) (GPB 18V-5 SC) rechtsom.

Klank instellen

Voor een optimale audioweergave is een equalizer in de radio geïntegreerd.

U kunt het hoge- en lage-tonenniveau handmatig veranderen of klank-voorinstellingen voor verschillende muziekstijlen gebruiken. Er kan worden gekozen uit de voorgeprogrammeerde instellingen JAZZ, ROCK, POP en CLASSIC evenals de zelfprogrammeerbare instelling CUSTOM. De klankinstellingen worden apart voor elke audiobron opgeslagen.

Om een van de opgeslagen klank-voorinstellingen te kiezen, drukt u zo vaak kort op de Equalizer-toets (20) tot de gewenste instelling in de aanduiding klank-voorinstelling (i) op het display verschijnt.

Wijziging van de instelling CUSTOM:

• U kunt het hoge-tonen- en lage-tonenniveau in een bereik van -5 tot +5 instellen.

Druk langer dan 0,5 s op de Equalizer-toets (20). In de aanduiding klank-voorinstelling (i) op het display verschijnt CUSTOM. - GPB 18V-5 C: In de aanduiding hoge-/lage-tonenniveau (d) verschijnt TRE, de actuele waarde van het hoge-tonenniveau knippert. Draai aan de Clock-knop (14) om het hoge-tonenniveau te wijzigen. Druk op de Clock-knop (14) om de ingestelde waarde op te slaan. In de aanduiding hoge-/lage-tonenniveau (d) verschijnen nu BAS evenals de actuele waarde van het lage-tonenniveau. Het lage-tonenniveau kunt u wijzigen en opslaan zoals beschreven bij het hoge-tonenniveau. - GPB 18V-5 SC: In de multifunctionele aanduiding (k) verschijnen en de actuele waarde van het hoge-tonenniveau. Draai aan de Menu-knop (22) om het hoge-tonenniveau te wijzigen. Druk op de Menu-knop (22) om de ingestelde waarde op te slaan.

In de multifunctionele aanduiding (k) verschijnen nu evenals de actuele waarde van het lage-tonenniveau. Het lage-tonenniveau kunt u wijzigen en opslaan zoals beschreven bij het hoge-tonenniveau.

• Na het opslaan van de lage-toneninstelling of 10 s nadat de Clock-knop (14)/Menu-knop (22) voor de laatste keer werd bediend, gaat de radio terug naar de standaard display-aanduiding.

Audiobron kiezen

Voor het kiezen van een audiobron drukt u zo vaak op de Source-knop (18) tot op het display de gewenste interne of externe audiobron verschijnt: DAB: digitale radio via DAB+ (GPB 18V-5 SC), - FM: analoge radio via FM, - AUX: externe audiobron (bijv. CD-speler) via de 3,5-mm bus AUX IN (10) in het mediavak, : externe audiobron (bijv. smartphone) via de verbinding per Bluetooth. De actuele audiobron is te zien in de aanduiding audiobron (h) of aanduiding Bluetooth® (g).

DAB+ radiozenders instellen/opslaan (GPB 18V-5 SC)

Druk voor het kiezen van de audiobron DAB+ radiozenders zo vaak op de Source-knop (18) tot in de aanduiding audiobron (h) DAB verschijnt.

Na een korte initialisatie wordt de laatst ingestelde radiozender afgespeeld.

De naam van de zender verschijnt telkens in de bovenste regel van de multifunctionele aanduiding (k). Welke extra informatie in de onderste regel van de multifunctionele aanduiding verschijnt, kan in de menufunctie worden ingesteld.

Voor het wisselen van de zender draait u aan de Source-knop (18) tot de gewenste zender op het display verschijnt. Druk op de Source-knop (18) om de keuze te bevestigen. De radio wisselt naar de gekozen zender. Als alternatief kunt u voor het wisselen van de zender op de toets omlaag zoeken (13) of de toets omhoog zoeken (19) drukken.

Voor het opslaan van een ingestelde zender drukt u zo lang op de programmageheugentoets (17) van de gewenste geheugenplaats tot het nummer van de geheugenplaats in de aanduiding geheugenplaats (c) verschijnt. Voor het afspelen van een opgeslagen zender drukt u kort op een van de programmageheugentoetsen (17). Het nummer van de geheugenplaats verschijnt in de aanduiding geheugenplaats (c).

Aanwijzing: Bij ontvangstproblemen kunt u het zoeken van DAB+ zenders handmatig starten. Hiervoor kiest u in het menu of drukt u tegelijkertijd op de toets omlaag zoeken (13) en de toets omhoog zoeken (19). Nadat het zoeken naar zenders is voltooid worden 4 zenders op de programmageheugenplaatsen 1 tot 4 opgeslagen. Reeds opgeslagen zenders worden overschreven.

Als er geen DAB+ radiozender kan worden ontvangen, dan verschijnt in de multifunctionele aanduiding (k).

FM-radiozenders instellen/opslaan

Druk voor het kiezen van de audiobron FM-radiozenders zo vaak op de Source-knop (18) tot in de aanduiding audiobron (h) FM verschijnt.

GPB 18V-5 C: Tijdens de installatie verschijnt de radiofrequentie in de tijdsaanduiding (j), daarna in de aanduiding radiofrequentie (a).

GPB 18V-5 SC: De frequentie van de actueel afgespeelde zender verschijnt telkens in de bovenste regel van de multifunctionele aanduiding (k). Welke extra informatie in de onderste regel van de multifunctionele aanduiding verschijnt, kan in de menufunctie worden ingesteld.

Als een geschikt signaal met voldoende sterkte wordt ontvangen, dan schakelt de radio automatisch naar stereo-ontvangst, op het display verschijnt de aanduiding stereo-ontvangst (e).

Voor het instellen van een bepaalde zender draait u aan de Source-knop (18) tot de gewenste frequentie of de gewenste zender op het display verschijnt. Voor het zoeken van de volgende zender met hoge signaalsterkte drukt u kort op de toets omlaag zoeken (13) of de toets omhoog zoeken (19). De volgende gevonden zender verschijnt op het display en wordt afgespeeld. Voor het zoeken van alle zenders met hoge signaalsterkte drukt u langer dan 0,5 s op de toets omlaag zoeken (13) of de toets omhoog zoeken (19). Elke gevonden zender wordt 5 s lang afgespeeld, daarna wordt doorgegaan met zoeken tot aan het einde van de frequentieband. Om het zoeken van zenders af te breken, drukt u kort op de toets omlaag zoeken (13) of de toets omhoog zoeken (19). Voor het opslaan van een ingestelde zender drukt u zo lang op de programmageheugentoets (17) van de gewenste geheugenplaats tot het nummer van de geheugenplaats in de aanduiding geheugenplaats (c) verschijnt. Voor het automatisch zoeken en opslaan van de sterkste zenders drukt u tegelijkertijd op de toets omlaag zoeken (13) en de toets omhoog zoeken (19). De radio

controleert alle zenders die kunnen worden ontvangen, en slaat de 4 zenders met de beste ontvangst op de programmageheugenplaatsen 1 tot 4 op. Denk eraan dat eventuele reeds opgeslagen zenders worden overschreven.

Als het zoeken is beëindigd, dan wordt de op programmageheugenplaats 1 opgeslagen zender afgespeeld.

Voor het afspelen van een opgeslagen zender drukt u kort op een van de programmageheugentoetsen (17). Het nummer van de geheugenplaats verschijnt in de aanduiding geheugenplaats (c).

Sprietantenne afstellen

De radio wordt met gemonteerde sprietantenne (30) geleverd. Draai bij radiomodus via FM de sprietantenne in de richting die de beste ontvangst mogelijk maakt.

Als er geen voldoende ontvangst mogelijk is, plaats dan de radio op een plek met een betere ontvangst.

Aanwijzing: Bij gebruik van de radio in de directe omgeving van zendmasten, zend-/ontvangapparatuur of andere elektronische apparaten kan de radio-ontvangst worden belemmerd.

Externe audiobronnen via AUX aansluiten

Open de vergrendelingshendel (8) en klap de afdekking (7) van het mediavak open. Steek de 3,5-mm-stekker van de AUX-kabel (9) in de AUX IN-bus (10). Sluit de AUX-kabel op een geschikte audiobron aan.

Voor het afspelen van de AUX-audiobron drukt u zo vaak op de Source-knop (18) tot in de aanduiding audiobron (h) AUX verschijnt.

Sluit ter bescherming tegen vuil de afdekking (7) van het mediavak weer en vergrendel deze, wanneer u de stekker van de AUX-kabel verwijdert.

Als het formaat dit toelaat, kunt u de via AUX aangesloten audiobron ook in het opbergvak (6) onderbrengen.

Als tijdens de AUX-modus op een van de programmageheugentoetsen (17) wordt gedrukt, dan wisselt de radio naar de zender die in de laatst gebruikte radiomodus is opgeslagen.

Externe audiobronnen via Bluetooth® afspelen/besturen

Om een audiobron (bijv. smartphone) per Bluetooth® af te spelen, drukt u zo vaak op de Source-knop (18) tot de aanduiding Bluetooth® (g) op het display verschijnt, of u drukt onafhankelijk van de actuele audiobron kort op de toets Bluetooth® (21).

Als de radio al met een externe audiobron per Bluetooth® was verbonden en als deze audiobron beschikbaar is, dan wordt automatisch een verbinding met deze audiobron opgebouwd. Zodra de verbinding is opgebouwd, brandt de aanduiding Bluetooth® (g) permanent.

GPB 18V-5 SC: De naam van het per Bluetooth® verbonden apparaat verschijnt in de bovenste regel van de multifunctionele aanduiding (k). In de onderste regel verschijnt de door het verbonden apparaat overgebrachte tekst.

Als binnen 2 min geen verbinding kan worden opgebouwd, dan worden het opbouwen van de verbinding afgebroken en de aanduiding Bluetooth® (g) knippert permanent.

GPB 18V-5 SC: In de multifunctionele aanduiding (k) verschijnt .

Na nog eens 17 min zonder opbouw van een verbinding schakelt de radio automatisch UIT.

Nieuwe verbinding per Bluetooth® opbouwen:

• Om de verbinding met een nieuwe externe audiobron op te bouwen, drukt u langer dan 0,5 s op de toets Bluetooth® (21). Dit is ook mogelijk tijdens het zoeken, bij een bestaande verbinding of bij gebruik met een andere audiobron.
• De radio start het zoeken. Tijdens het zoeken knippert de aanduiding Bluetooth® (g). Activeer de verbinding via de externe audiobron. Dat is bij smartphones meestal mogelijk binnen de instellingen in het menu Bluetooth®. De radio verschijnt als beschikbare bron onder de naam GPB 18V-5 C xxx of GPB 18V-5 SC xxx. Neem hiervoor goed nota van de gebruiksaanwijzing van uw audiobron/smartphone. Zodra een verbinding per Bluetooth® is opgebouwd, brandt de aanduiding Bluetooth® (g) permanent.

De per Bluetooth® aangesloten audiobron kan ook via de radio worden bestuurd:

• Om een nummer te selecteren en te starten drukt u zo vaak kort op de toets omhoog zoeken (19) of de toets omlaag zoeken (13) tot het gewenste nummer is bereikt. Het afspelen van het geselecteerde nummer wordt automatisch gestart.
• Om het afspelen te onderbreken drukt u op de Mute-toets (12). Op het display verschijnt de aanduiding geluid dempen (f).
• Om door te gaan met afspelen, drukt u opnieuw op de Mute-toets (12), verandert het volume of drukt u op de toets omhoog zoeken (19) of op de toets omlaag zoeken (13). Voor het vooruit- of achteruit spoelen binnen een nummer houdt u de toets omhoog zoeken (19) of de toets omlaag zoeken (13) ingedrukt tot het gewenste punt in het nummer is bereikt.

Als tijdens de werking via Bluetooth® op een van de programmeergeheugentoetsen (17) worden gedrukt, dan wisselt de radio naar de zender die in de laatst gebruikte radiomodus is opgeslagen.

Tijdsaanduiding instellen (GPB 18V-5 C)

Om in het menu Tijdsaanduiding te komen, drukt u kort op de Clock-knop (14).

U kunt kiezen uit de tijdformaten 12 uur <12H> en 24 uur <24H> evenals uren en minuten instellen.

Navigeren in het menu:

• Menu-instellingen wijzigen: draai aan de Clock-knop (14).
• Menu-instellingen opslaan: druk op de Clock-knop.
• Na het opslaan van de minuteninstelling of 10 s nadat de Clock-knop voor de laatste keer werd bediend, wisselt de radio terug naar de audiomodus.

Als de tijd op de radio niet meer wordt opgeslagen, dan vervangt u de bufferbatterijen.

Reset-functie (GPB 18V-5 C)

Om alle instellingen op de radio terug te zetten naar fabrieksinstellingen (reset), drukt u langer dan 0,5 s op de Clockknop (14). Op het display verschijnt \(\langle \mathsf{RS}\rangle\).

Draai aan de Clock-knop (14) om te kiezen uit terugzetten en het terugkeren naar de actuele instellingen. Bevestig de keuze door op de Clock-knop te drukken.

Menu-instellingen wijzigen (GPB 18V-5 SC)

Om in de menufunctie te komen, drukt u op de Menuknop (22).

Navigeren in het menu:

• Door een menu bladeren: draai aan de Menu-knop (22).
• Menu-instelling selecteren en opslaan: druk op de Menu-knop (22).
• Naar een submenu gaan: druk op de Menu-knop (22). Vanuit een submenu teruggaan naar een hoger menu: druk op de toets omlaag zoeken (13). Als het bovenste menuniveau is bereikt, dan gaat de radio terug naar de audiomodus.

Om de menufunctie op een willekeurig niveau te verlaten en terug te keren naar de audiomodus, drukt u langer dan 1 s op de toets omhoog zoeken (13). Als alternatief gaat de radio 10 s nadat de laatste keer op een toets werd gedrukt, terug naar de audiomodus.

Als menu-instellingen bij het uitschakelen van de radio niet worden opgeslagen, dan vervangt u de bufferbatterijen.

Menu-opties (GPB 18V-5 SC)

De menuselectie is deels afhankelijk van de audiomodus waarin de radio zich bevindt.

Binnen de menu's verschijnt telkens de naam van het menu in de bovenste regel van de multifunctionele aanduiding (k), in de onderste regel de instelling die kan worden geselecteerd.

Menu Tijd: U kunt kiezen uit de tijdformaten 12 uur <12 Hour Mode> en 24 uur <24 Hour Mode> en de tijd handmatig instellen. Als bij audiobron DAB een radiozender is geselecteerd die de tijd overbrengt, dan wordt deze tijd automatisch overgenomen.

Menu Reset: U kunt alle menu-instellingen naar fabrieksinstelling terugzetten <Yes> of terugkeren naar de actuele instellingen <No>. (bij audiobron DAB) Menu Automatisch zenders zoeken: U kunt beginnen met automatisch zenders zoeken. (bij audiobron DAB) Menu Handmatige afstemming: U kunt een gewenste frequentie handmatig instellen. (bij audiobron DAB) Menu Aanduidingstype: U kunt kiezen welke tekst in de on

derste regel van de multifunctionele aanduiding (k) verschijnt:

• de door de radiozender uitgezonden informatietekst,
• de frequentie van de zender,
• de signaalsterkte,
• het door de radiozender uitgezonden programmatype.

(bij audiobron FM)

Menu Aanduidingstype: U kunt kiezen welke tekst in de onderste regel van de multifunctionele aanduiding (k) verschijnt:

• de door de radiozender uitgezonden informatietekst
• de zendernaam,
• het door de radiozender uitgezonden programmatype.

Energievoorziening van externe apparaten

USB-aansluiting

Met behulp van de USB-aansluiting kunnen apparaten waarvan energievoorziening via USB mogelijk is (bijv. diverse mobiele telefoons) worden opgeladen. De maximale laadstroom bedraagt 2,1A.

Open de vergrendelingshendel (8) en klap de afdekking (7) van het mediavak open. Verbind de USB-aansluiting van het externe apparaat via een geschikte USB-kabel met de USB-laadbus (11) (USB) van de radio.

Bij werking op accu kan het externe apparaat alleen worden opgeladen zolang de radio ingeschakeld is.

Als het formaat dit toelaat, kan het externe apparaat tijdens het opladen in het opbergvak (6) worden opgeborgen. Als het externe apparaat tijdens het opladen warm wordt, laat dan de afdekking (7) van het mediavak geopend om het externe apparaat te beschermen tegen oververhitting.

Als het opladen beëindigd of de USB-kabel verwijderd is, sluit u de afdekking (7) weer om de radio tegen vuil te beschermen.

Wisselstroomaansluiting

Met behulp van de wisselstroomaansluitingen kunt u nog meer externe elektrische apparaten laden of werken. De stopcontacten kunnen met inachtneming van de landspecifieke normen variëren.

De energievoorziening van externe apparaten via de wisselstroomaansluiting is alleen mogelijk wanneer de radio op netstroom werkt en niet op een geplaatste accu. Als de radio op het elektriciteitsnet is aangesloten, dan brandt het groene controlelampje (3) ter bevestiging.

De som van de maximaal toegestane opgenomen stroom van alle aangesloten elektrische apparaten mag niet hoger zijn dan de in de onderstaande tabel vermelde waarde (zie ook tekst op de behuizing onder de afdekkleppen (4)):

Productnummer Som van max. opgenomen stroom (in A)

3601DA400015

Productnummer Som van max. opgenomen stroom (in A)

3601 DA4 100 15
3601 DA4 170 12
3601 DA4 1W0 15
3601 DA4 130 9
3601 DA4 140 9

Open een afdekklep (4) van de wisselstroomaansluitingen en steek de stekker van het externe elektrische apparaat in een stopcontact (5) van de radio.

Aanwijzingen voor werkzaamheden

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Onderhoud en service

Onderhoud en reiniging

Houd de radio schoon om goed en veilig te werken.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door Bosch of een geautoriseerde klantenservice voor elektrische gereedschappen van Bosch worden uitgevoerd om veiligheidsrisico's te vermijden.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadvies team helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Radio's, accu's/batterijen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi radio's en accu's/batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten onbruikbare radio's en volgens de Europese richtlijn 2006/66/EG defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer, Pagina 59).

Dansk

Mnatapiec/Enavaopnpzoeveemuatapiec:

Li-Ion:

IipooEe npapaakaw tic unooleic otnv evotnra Metaoppa (3aene «Metaopap», Zeia6a 94).

Türkce

Güvenlik talimati

A) In functie de accumulatorulor folosit

(GPB 18V-5 SC) gio 1slo aijs

gogdLac ggi du duiu ydu gio laaii .cuil giy jds sgsgo si jswi sblbawjgdio puli logio n jy laaii pbiu. gwho ulai (k) ogbio .gwho ulai uui baw

jloj slcoj jy dyjg loaw: jolgio <24 Hour dclw 24 g<12 Hour Mode> dclw 12 aabu w s g do y j nolg g sis fal Mode> gdo y DAB ggo gio jd .ds i do y nolg jy gaw baii .sS o Jaiio I jnolg ds .gwo da jy ds g

alabuolajgolaw:gsbgtio dy jy alalsclalabt aI gio ydsjg Gao (DAB ggo j) wlgJlaw:olkui Iksg 1gauu gsio .5is jci I okiui I ksg 1gauu u (DAB ggo j) sgo wlsjg loaw: 1gauu gsio .5is paiuui wosg bdu Jgauu jbi (DAB ggo j) ds sis lalgi loaw: jsiu ggi

(k) ojbiio sij jilu w yiyu bws jpo1s

-9j10kwwbogj

-

• gj oBwU|bwgj

(FM gio j) aS uS Uauiu gj o lau: gj gio (k) oJgbi sij jluu uu Jauu o pU S :gj uu

• gj o iu w! bwgi

-gi j oBswuI bawgi

J 1000000000000000000000000000000000000000000000000000

olkiwsjS jla0jJl

Lg jjw 1s g jy j g y j, Lg dy duy g cldao . g w cujj Cwuj bdoa Ujj U Lg jjw Jlq 1s g jy j !jlsui j sla dlj lbw ng
