Produkttyp	Byggradio
Varumärke	Bosch
Modell	GPB 18V5 C Professional
Referens	3 601 DA4 0..
Vikt (beroende på batteri)	9,2–10,2 kg
Nätspänning	230/110 V
Batteridrift	18 V (litiumjonbatteri)
Förstärkareffekt	4 × 5 W
Radio mottagning	FM (87,5–108 MHz)
Bluetooth	Bluetooth® 5.0, sändningseffekt 10 mW
USB-laddningsport	USB, maxström 2,1 A
Växelströmsuttag	Ja, total maxström upp till 15 A (beroende på referens)
Equalizer	Förinställningar JAZZ, ROCK, POP, CLASSIC, CUSTOM
Säkerhetsbatterier	2 × 1,5 V LR6 (AA)
Skyddsklass	IP54 (uppskattning)
Driftstemperatur	0 °C till +35 °C
Förvaringstemperatur	-20 °C till +50 °C
Kompatibla batterier	GBA 18V…, ProCORE18V…
Underhåll	Rengör med en mjuk, fuktig trasa; inga rengöringsmedel eller lösningsmedel
Säkerhet	Skydd mot vattenstänk; elektroniskt cellskydd (ECP)
Reparerbarhet	Reparationer av auktoriserad Bosch-verkstad; originaldelar

Vanliga frågor - GPB 18V5 C Professional BOSCH

Hur slår jag på och stänger av radion?

Tryck på På/Av-knappen (15) för att slå på eller stänga av. När du slår på återupptas den senast använda ljudkällan.

Hur justerar jag volymen?

Vrid på Clock-knappen (14) (GPB 18V-5 C) eller Menyknappen (22) (GPB 18V-5 SC) medurs för att öka volymen, moturs för att minska. Värdet visas från 0 till 30.

Hur använder jag Bluetooth®-funktionen?

Tryck på Source-knappen (18) tills Bluetooth®-symbolen (g) visas, eller tryck kort på Bluetooth®-knappen (21). För att para en ny enhet, håll Bluetooth®-knappen intryckt i mer än 0,5 s. Välj radion under namnet 'GPB 18V-5 Cxxxx' i din enhets Bluetooth-inställningar.

Hur ställer jag in tiden på radion?

För modell GPB 18V-5 C, tryck kort på Clock-knappen (14) för att komma till tidsmenyn, vrid sedan för att välja format (12h/24h) och ställ in timmar/minuter. För modell GPB 18V-5 SC, använd Menyknappen (22) och navigera till 'Tid'.

Hur sparar jag en radiostation?

Ställ in önskad station, tryck sedan länge (mer än 0,5 s) på någon av minnesknapparna (17) tills platsnumret visas. Stationen är då sparad.

Vilken typ av batterier ska jag använda för säkerhetskopiering?

Använd två alkaliska manganbatterier av typ LR6 (AA) 1,5 V. Sätt i dem med rätt polaritet som visas i batterifacket under batteriluckan.

Kan jag ladda min smartphone via radion?

Ja, USB-uttaget (11) ger en maximal laddström på 2,1 A. Anslut din USB-kabel till uttaget och din enhet. Laddning är endast möjlig om radion är påslagen och strömförsörjd via nät eller batteri.

Hur återställer jag radioinställningarna?

För GPB 18V-5 C, tryck på Clock-knappen (14) i mer än 0,5 s, vrid sedan för att välja 'Reset' och bekräfta. För GPB 18V-5 SC, gå till menyn via Menyknappen (22), välj 'Reset' och bekräfta.

Vilka är de viktiga säkerhetsåtgärderna?

Utsätt inte radion för regn eller fukt. Använd endast rekommenderade laddare. Ändra inte på nätsladden. Vid skada, lämna in för reparation till professionell. Skadade batterier kan avge ångor; ventilera rummet.

Hur rengör jag radion?

Använd en mjuk, fuktig trasa för att rengöra utsidan. Använd inga rengöringsmedel eller lösningsmedel. Håll batteriets ventilationsöppningar rena med en mjuk, torr pensel.

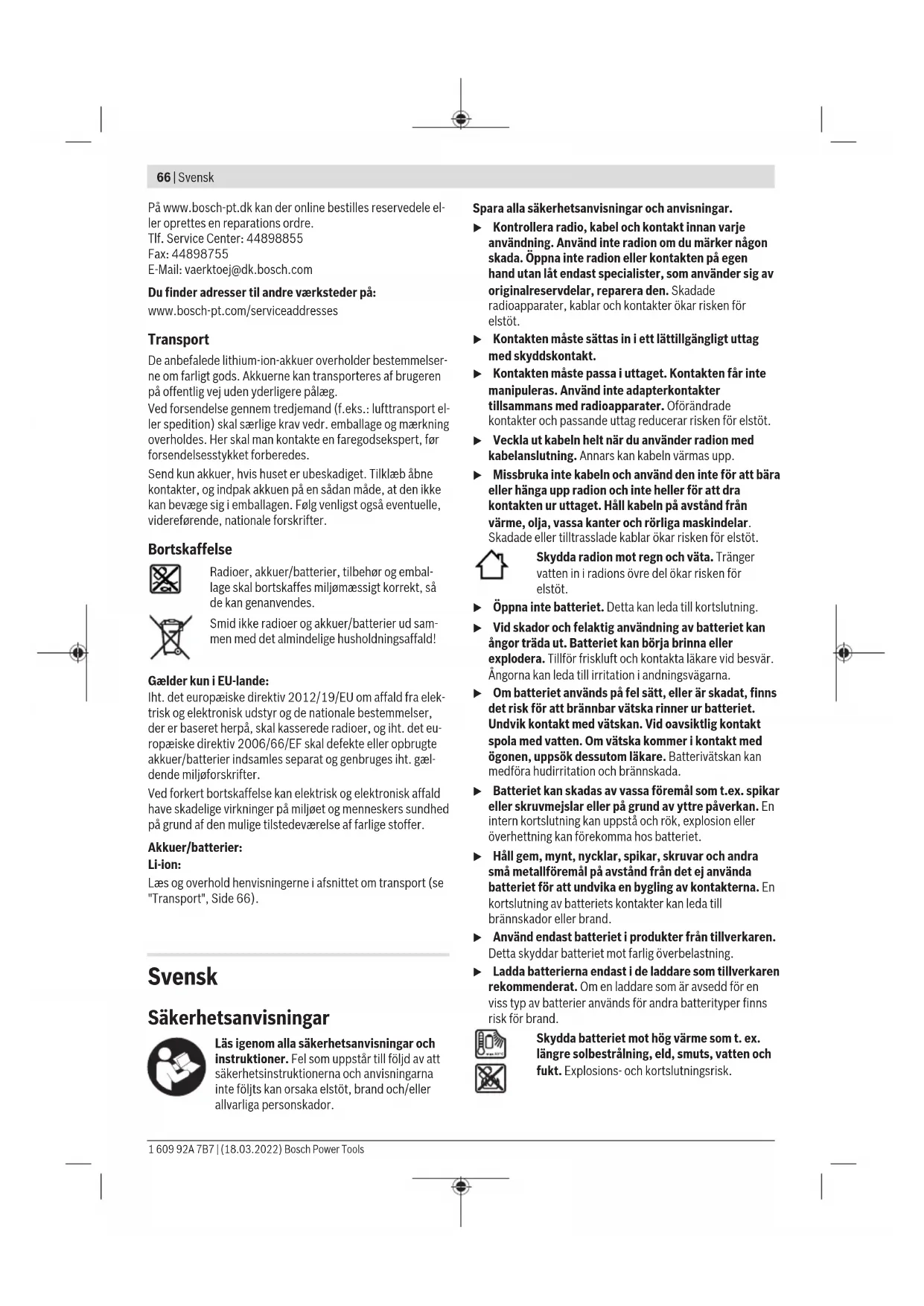

BRUKSANVISNING GPB 18V5 C Professional BOSCH

Brug med nettilsutninq

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och anvisningar.

Kontrollera radio, kabel och kontakt innan varje användning. Använd inte radion om du märker någon skada. Öppna inte radion eller kontakten på egen hand utan låt endast specialister, som använder sig av originalreservdelar, reparera den. Skadade radioapparater, kablar och kontakter ökar risken för elstöt. Kontakten måste sättas in i ett lättillgängligt uttag med skyddskontakt. Kontakten måste passa i uttaget. Kontakten får inte manipuleras. Använd inte adapterkontakter tillsammans med radioapparater. Oförändrade kontakter och passande uttag reducerar risken för elstöt. Veckla ut kabeln väl när du använder radion med kabelanslutning. Annars kan kabeln värmas upp. Missbruka inte kabeln och använd den inte för att bära eller hänga upp radion och inte heller för att dra kontakten ur uttaget. Håll kabeln på avstånd från värme, olja, vassa kanter och rörliga maskindelar. Skadade eller tilltrasslade kablar ökar risken för elstöt.

Skydda radion mot regn och väta. Tränger vatten in i radions övre del ökar risken för elstöt.

Öppna inte batteriet. Detta kan leda till kortslutning. Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför frisk luft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. Om batteriet används på fel sätt, eller är skadat, finns det risk för att brännbar vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätskan kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från det ej använda batteriet för att undvika en bryggning av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. All användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens.

Produkt- och prestandabeskrivning

Beakta bilden i den främre delen av bruksanvisningen.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av radion på grafiksidan.

(1) Högtalare (2) Bärhandtag (3) Kontrollampor strömanslutning (4) Skyddslock strömanslutning (5) Uttag strömanslutning (Power Outlets) (6) Förvaringsfack (7) Mediefackets lock (Digital Media Bay) (8) Spärr för mediefackets lock (9) AUX-kabel

(10) AUX-IN-uttag (11) USB-ladduttag (12) Knapp Ljudlös (13) Knapp Nedsökning (14) Knapp Klocka (GPB 18V-5 C) (15) På-/av-knapp (16) Display (17) Kanalknappar (18) Knapp Source

(19) Knapp Uppsökning (20) Knapp Equalizer (21) Knapp Bluetooth® (22) Knapp Meny (GPB 18V-5 SC) (23) Spärr av batterifackets lock (24) Batterifackets lock (buffertbatteri) (25) Batteri-upplåsningsknapp (26) Batteri (27) Batterifackets lock (Battery Bay) (28) Spärr för batterifackets lock (29) Batterihållare (30) Stavantenn

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Indikeringar

(a) Indikering radiofrekvens (GPB 18V-5 C) (b) Indikering batteristatus (c) Indikering minnesplats (d) Indikering bas/diskant (GPB 18V-5 C) (e) Indikering stereomottagning (f) Indikering tyst läge (g) Indikering Bluetooth® (h) Indikering ljudkälla (i) Indikering Equalizer (j) Tidsindikering (k) Multifunktionsindikering (GPB 18V-5 SC)

Tekniska data

Byggradio GPB 18V-5 C GPB 18V-5 SC
Artikelnummer		3601 DA4 0..	3601 DA4 1..
Mottagning DAB+ - ●
Driftspänning
- vid nätdrift V 230/110 230/110
- med batteridrift V 18 18
Nominell effekt Förstärkare W 4 × 5 4 × 5
Mottagningsområde UKV MHz 87,5-108 87,5-108
Mottagningsområde DAB+ MHz	-	174,928-239,200
Kompatabilitet Bluetooth®		Bluetooth® 5.0	Bluetooth® 5.0
Driftfrekvensområde Bluetooth®	MHz	2402-2480	2402-2480
Sändningskapacitet Bluetooth® max.	mW	10 10
Buffertbatterier		2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Vikt motsvarande EPTA-Procedure 01:2014	kg	9,2-10,2A)	9,2-10,2A)
Skyddsklass		±/I	±/I
Rekommanderad omgivningstemperatur vid laddning	°C	0 ... +35	0 ... +35
Tilläten omgivningstemperatur vid drift	°C	0 ... +35	0 ... +35

68 | Svensk

Byggradio GPB 18V-5 C GPB 18V-5 SC

Tilläten omgivningstemperatur vid förvaring °C -20 ... +50 -20 ... +50
Rekommenderade batterier GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
Rekommenderade laddare GAL 18...		GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

A) Beroende på använt batteri

Energiförsörjning radio

Radion kan försörjas med energi via kabel eller via ett litiumjonbatteri (26).

Om batteriet används som strömförsörjning är endast funktionerna ljuduppspelning och energiförsörjning av externa apparater via det integrerade USB-uttaget tillgängliga.

Drift med kabel

riangleright Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på radions typskylt. Radioapparater för 230 V kan även användas med 220 V.

Användning med batteri

Använd endast laddare som anges i tekniska data.

Endast dessa laddare är avsedda för det litiumjonbatteri som används i din radio.

Observera: användning av batterier som inte är lämpliga för din radio kan leda till felfunktion eller skador på din radio. Litiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri slår skyddskopplingen från radion.

Slå inte på radion igen efter att skyddskopplingen stängt av den. Batteriet kan skadas.

Byta batteriet

Öppna spärren (28) på batterifackets lock och fäll upp det (27).

För att ta ut batteriet trycker du på batteri-upplåsningsknappen (25) och drar ut batteriet ur batterifacket. Bruka inte våld.

För att sätta in batteriet, skjut in det i batterihållaren (29) så att batteriets poler ligger an mot kontakterna i batterihållaren. Låt batteriet klicka fast. Stäng batterifackets lock (27) och spärra det.

Indikering batteristatus

När batteriet är isatt kan du se batteriets laddningsnivå (26) på displayen, när batteriet tagits ut kan du se det på själva batteriet.

Indikering batteristatus (b) visas på displayen så snart ett batteri med tillräcklig spänning har satts i och radion inte är ansluten till elnätet.

Indikering Kapacitet

80-100%

60-80%

40-60%

20-40%

5-20%

0-5%

Indikering av batteristatus på batteriet

Om batteriet tas ut ur radion kan laddningsnivån visas via de gröna LED-lamporna på batteriet.

Tryck på knappen för indikering av batteristatus eller , för att visa batteriets laddningsnivå.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batterityp BGA 18V...

LED Kapacitet

För att spara klockslag och andra inställningar i radion måste buffertbatteriet vara isatt. Vi rekommenderar användning av alkali-mangan-batteri.

Öppna spärren (28) på batterifackets lock och fäll upp det (27).

Ta eventuellt ut batteriet (26).

För att öppna batterifackets lock (24) trycker du på spärren (23) och tar av det. Sätt i medföljande buffertbatteri.

Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

Sätt på batterifackets lock (24) igen.

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Byt ut buffertbatterierna om klockslaget inte längre sparas i radion.

Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.

Ta ut buffertbatterierna ur radion om den inte ska användas under en längre period. Buffertbatterierna kan korrodera och självurladdas vid längre förvaring i radion.

Användning

Skyddar radion mot direkt vattenkontakt. Tränger vatten in i radions övre del ökar risken för elstöt. Håll locken till batterifacket, mediefacket och strömanslutningarna stängda om möjligt. Om skydden är stängda skyddar de radion mot vatten och damm.

Användning

Slå på och stänga av

För att slå på radion trycker du på på-/av-knappen (15).

Displayen (16) aktiveras och den ljudkälla som användes när radion stängdes av senast spelas upp.

För att stänga av radion trycker du igen på på/av-knappen (15). Aktuell inställning av ljudkälla sparas.

Inställning av volym

När radion slås på är alltid en låg volym inställd.

För att sänka volymen vrider du knappen Klocka (14)

(GPB 18V-5 C) resp. knappen Meny (22) (GPB 18V-5 SC) medsols, för att sänka volymen vrider du motsols.

Högtalarinställningen visas med ett värde mellan 0 och 30 på displayen. Innan en radiokanal ställs in ska volymen ställas in på ett lågt värde, innan en extern ljudkälla startas på ett medelhögt värde.

För att stänga av ljudet kan du trycka kort på knappen Ljudlös (12). På displayen visas indikeringen Ljudlös (f).

För att slå på ljudet igen trycker du antingen kort på knappen Ljudlös igen, eller vrider knappen Klocka (14)

(GPB 18V-5 C) respektive knappen Meny (22) (GPB 18V-5 SC) medsols.

Ställ in bas/diskant

En equalizer är inbyggd i radion för optimal ljudåtergivning. Du kan ändra bas och diskant manuellt eller använda färdiga inställningar för olika musiktilar. De färdiga inställningarna

JAZZ, ROCK, POP och CLASSIC samt möjlighet till egna inställningar CUSTOM finns tillgängliga. Equalizer-inställningarna sparas separat för varje ljudkälla.

För att välja en av de färdiga inställningarna, tryck kort på knappen Equalizer (20) tills önskad inställning visas i indikeringen Equalizer (i) på displayen.

Ändra inställningen CUSTOM:

• Du kan ställa in bas och diskant inom ett intervall på -5 till +5. Tryck på knappen Equalizer (20) i mer än 0,5 sek. I indikeringen Equalizer (i) på displayen visas CUSTOM.
• GPB 18V-5 C: i indikeringen bas/diskant (d) visas TRE och aktuellt värde för diskant blinkar. Vrid knappen Klocka (14) för att ändra diskanten. Tryck på knappen Klocka (14) för att spara inställt värde. I indikeringen bas/diskant (d) visas nu BAS samt aktuellt värde för basen. Ändra och spara basen på samma sätt som för diskanten.
• GPB 18V-5 SC: i multifunktionsindikeringen (k) visas och aktuellt värde för diskanten. Vrid knappen Meny (22) för att ändra diskanten. Tryck på knappen Meny (22) för att spara inställt värde. I multifunktionsvisningen (k) visas nu samt aktuellt värde för basen. Ändra och spara basen på samma sätt som för diskanten. När djupinställningen har sparats resp. 10 sekunder efter senaste aktivering av knappen Klocka (14)/ Meny (22) återgår radion till standard-displayen.

Välja ljudkälla

För att välja en ljudkälla trycker du på knappen Source (18) tills displayen visar önskad intern eller extern ljudkälla: DAB: digital radio via DAB+ (GPB 18V-5 SC) FM: analog radio via UKV -AUX: extern ljudkälla (t.ex. CD-spelare) via 3,5 mm-uttaget AUX IN (10) i mediefacket : extern ljudkälla (t. ex. smarttelefon) med anslutning via Bluetooth®. Aktuell ljudkälla visas i indikeringen Ljudkälla (h) resp. Bluetooth® (g).

Ställa in/spara DAB+kanal (GPB 18V-5 SC)

För att välja ljudkällan DAB+kanal trycker du på knappen Source (18) tills Ljudkälla (h) DAB visas på displayen.

Efter en kort startprocedur spelas senast inställda radiokanal upp.

Kanalens namn visas i den översta raden i multifunktionsindikeringen (k). I menyn kan du ställa in vilken ytterligare information som ska visas i den undre raden på multifunktionsindikeringen.

• För att byta kanal vrider du knappen Source (18) tills önskad kanal visas i displayen. Tryck på knappen

70 | Svensk

Source (18) för att bekräfta valet. Radion växlar till vald kanal. Som alternativ kan du trycka på knappen Nedåtsök (13) eller knappen Uppåtsök (19).

- För att spara en inställd kanal trycker du på kanalknappen (17) för önskad plats tills numret för önskad plats visas i indikeringen Minnesplats (c). - För att spela upp en sparad kanal trycker du kort på en av kanalknapparna (17). Minnesplatsens nummer visas i indikeringen Minnesplats (c).

Observera: vid mottagningsproblem kan du starta sökningen av DAB+-kanaler manuellt. Antingen väljer du i menyn, eller så trycker du på knappen Nedåtsök (13) och knappen Uppåtsök (19) samtidigt. När sökningen har avslutats sparas fyra kanaler på kanalplats 1 till 4. Kanaler som redan sparats skrivs över.

Om ingen DAB+-kanal kan hittas visas i multifunktionsindikeringen (k).

Ställa in/spara UKV-radiokanal

För att välja ljudkällan UKV-kanal trycker du på knappen Source (18) tills Ljudkälla (h) FM visas på displayen. GPB 18V-5 C: under installation visas radiofrekvensen i tidsindikeringen (j), därefter i indikeringen Radiofrekvens (a).

GPB 18V-5 SC: frekvensen för den kanal som just nu spelas upp visas i den översta raden i

Multifunktionsindikeringen (k). I menyn kan du ställa in vilken ytterligare information som ska visas i den undre raden på multifunktionsindikeringen.

Vid tillräckligt bra signal växlar radion automatiskt till stereomottagning, och på displayen visas indikeringen Stereomottagning (e).

• För att ställa in en viss kanal vrider du på knappen Source (18) tills önskad frekvens resp. önskad kanal visas på displayen.
• För att söka efter nästa kanal med hög signalstyrka trycker du kort på knappen Nedåtsök (13) eller knappen Uppåtsök (19). Nästa kanal som hittas visas på displayen och spelas upp. - För att söka efter alla kanaler med hög signalstyrka trycker du på knappen Nedåtsök (13) eller knappen Uppåtsök (19) i mer än 0,5 sek. Varje kanal som hittas spelas upp i 5 sekunder, därefter fortsätter sökningen till slutet av frekvensbandet. För att avbryta kanalsökningen, tryck kort på knappen Nedåtsök (13) eller knappen Uppåtsök (19). - För att spara en inställd kanal trycker du på kanalknappen (17) för önskad plats tills numret för önskad plats visas i indikeringen Minnesplats (c).
• För att automatiskt söka och spara kanalen med högst signalstyrka trycker du på knappen Nedåtsök (13) och knappen Uppåtsök (19) samtidigt. Radion kontrollerar alla mottagningsbara kanaler och sparar de fyra kanaler som har bäst signalstyrka på programplatserna 1 till 4. Observera att eventuella tidigare kanaler skrivs över.

När sökningen har avslutats spelas den kanal upp som är sparad på kanalplats 1. - För att spela upp en sparad kanal trycker du kort på en av kanalknapparna (17). Minnesplatsens nummer visas i indikeringen Minnesplats (c).

Rikta upp stavantennen

Radion levereras med monterad stavantenn (30). Vid användning i UKV-läge, vrid antennen i den riktning som ger bäst mottagning.

Om det inte finns tillräcklig mottagning, ställ radion på en annan plats.

Observera: om radion används i närheten av trådlösa system eller andra elektroniska apparater kan radiomottagningen påverkas.

Ansluta externa ljudkällor via AUX

Öppna spärren (8) och fäll upp mediefackets lock (7). Sätt in 3,5 mm-kontakten på AUX-kabeln (9) i AUX IN-uttaget (10). Anslut AUX-kabeln till lämplig ljudkälla.

För att spela upp AUX-ljudkällan trycker du på knappen Source (18) tills indikeringen Ljudkälla (h) visar AUX.

För att skydda mot smuts, stäng mediefackets lock (7) igen och spärra det när du tar bort AUX-kabelns kontakt. Vid passande storlek kan du också förvara den externa ljudkällan i förvaringsfacket (6).

Om du trycker på en av kanalknapparna (17) i AUX-läge växlar radion till den kanal som senast sparats i samma läge.

Spela upp/styra externa ljudkällor via Bluetooth®

För att spela upp en ljudkälla (t.ex. smarttelefon) via Bluetooth® trycker du antingen på knappen Source (18) tills indikeringen Bluetooth® (g) visas på displayen eller kort på knappen Bluetooth® (21), oavsett aktuell ljudkälla.

Om radion redan anslutits till en extern ljudkälla via Bluetooth® och denna ljudkälla är tillgänglig, kommer en anslutning till denna ljudkälla att upprättas automatiskt. Så snart anslutningen är upprättad lyser indikeringen Bluetooth® (g) fast.

GPB 18V-5 SC: namnet på den enhet som är ansluten via Bluetooth® visas i den översta raden på multifunktionsindikeringen (k). I den undre raden visas den text som överförs från den anslutna enheten.

Om ingen anslutning kan upprättas inom 2 minuter avbryts anslutningsförsöket och indikeringen Bluetooth® (g) blinkar. GPB 18V-5 SC: i multifunktionsindikeringen (k) visas

Efter ytterligare 17 minuter utan anslutning stängs radion av automatiskt.

Upprätta ny anslutning via Bluetooth®:

• För att upprätta en anslutning till en ny extern ljudkälla trycker du på knappen Bluetooth® (21) i mer än 0,5 sek. Detta kan också göras under en sökning, vid upprättad anslutning eller vid användning med en annan ljudkälla.
• Radion startar sökningen. Under sökningen blinkar indikeringen Bluetooth® (g). -Aktivera anslutningen via den externa ljudkällan. Detta görs oftast i inställningarna, under menyn Bluetooth.

Radion visas som tillgänglig enhet under namnet GPB 18V-5 C resp. GPB 18V-5 SC. Se även bruksanvisningen för ljudkällan/smarttelefonen.

• Så snart en anslutning via Bluetooth® har upprättats visas indikeringen Bluetooth® (g) fast.

Ljudkällan som anslutits via Bluetooth® kan även styras via radion:

• För att välja ett spår och spela upp det, tryck på knappen Uppåtsök (19) resp. knappen Nedåtsök (13) kort flera gånger tills önskat spår visas. Uppspelningen av valt spår startas automatiskt. -För att avbryta uppspelningen, tryck på knappen Ljudlös (12). På displayen visas indikeringen Ljudlös f. -För att fortsätta uppspelningen, tryck på knappen Ljudlös (12) igen, ändra volymen eller tryck på knappen Uppåtsök (19) eller knappen Nedåtsök (13). -För att spela framåt eller bakåt i ett spår, håll knappen Uppåtsök (19) resp. knappen Nedåtsök (13) intryckt tills önskat ställe i spåret har uppnåtts.

Om radion används med Bluetooth och en av kanalknapparna (17) trycks in växlar radion till den kanal som sparades i senast använda radioläge.

Ställ in tidsindikeringen (GPB 18V-5 C)

För att komma till menyn Tidsindikering, tryck kort på knappen Klocka (14).

Du kan välja mellan formatet 12 timmar <12H> och 24 timmar <24H> samt ställa in timmar och minuter.

Navigera i menyn:

• Ändra menyinställningar: vrid knappen Klocka (14).
• Spara menyinställningarna: tryck på knappen Klocka. När minutinställningen har sparats resp. 10 sek efter senaste aktivering av knappen Klocka växlar radion tillbaka till ljuduppspelning.

Byt ut buffertbatterierna om klockslaget inte längre sparas i radion.

Återställningsfunktion (GPB 18V-5 C)

För att återställa alla inställningar på radion till fabriksinställningar, tryck på knappen Klocka (14) i mer än 0,5 sek. På displayen visas .

Vrid knappen Klocka (14) för att välja mellan Återställning och att återgå till aktuella inställningar. Bekräfta valet genom att trycka på knappen Klocka.

Ändra menyinställningarna (GPB 18V-5 SC)

För att komma till menyfunktionen, tryck på knappen Meny (22).

Navigera i menyn: - Bläddra genom en meny: vrid på knappen Meny (22). - Välja och spara menyinställning: tryck på knappen Meny (22). - Växla till en undermeny: tryck på knappen Meny (22). - För att växla till en högre meny från en undermeny: tryck på knappen Uppåtsök (13). Om översta menynivå har uppnåtts återgår radion till uppspelningsläge.

För att lämna menyfunktionen på valfri nivå och återgå till ljuduppspelning, tryck på knappen Nedåtsök (13) i mer än 1 sek. Annars växlar radion tillbaka till uppspelningsläge 10 sekunder efter att senaste knapp tryckts in.

Om menyinställningarna inte längre sparas efter att radion stängts av, byt ut buffertbatterierna).

Menyalternativ (GPB 18V-5 SC)

Menyn beror delvis på vilket läge radion befinner sig i. Inom menyn visas namnet på menyn i den övre raden i multifunktionsindikeringen (k), den valbara inställningen i den andra raden.

Meny Klockslag: du kan välja mellan formatet 12 timmar <12 Hour Mode> och 24 timmar <24 Hour Mode> och ställa in klockslag manuellt. Om en radiokanal som sänder klockslag har valts som ljudkälla DAB så visas detta klockslag automatiskt.

Meny Fabriksåterställning: du kan återställa alla menyinställningar till fabriksinställningar eller återgå till aktuella inställningar.

(vid ljudkälla DAB)

Meny automatisk kanalsökning: du kan starta en automatisk kanalsökning.

(vid ljudkälla DAB)

Meny manuell inställning: du kan ställa in önskad frekvens manuellt.

(vid ljudkälla DAB)

Meny Indikeringstyp: du kan välja vilken text som visas på den undre raden i multifunktionsindikeringen (k):

• Informationstexten som radiokanalen sänder ut
• Kanalens frekvens
• Signalstyrka
• Typ av program som radiokanalen sänder.

(vid ljudkälla FM) Meny Indikeringstyp: du kan välja vilken text som visas på den undre raden i multifunktionsindikeringen (k): - Informationstexten som radiokanalen sänder ut - Kanalens namn - Typ av program som radiokanalen sänder.

Elförsörjning av externa apparater

USB-anslutning

Med hjälp av USB-anslutningen kan enheter som försörjs med energi via USB (t.ex. diverse mobiltelefoner) laddas upp. Maximal laddningsström är 2,1 A.

Öppna spärren (8) och fäll upp mediefackets lock (7). Anslut den externa apparatens USB-kontakt med lämplig USB-kabel till USB-uttaget på radion (11) (USB).

Vid användning med batteri kan den externa apparaten endast laddas medan radion är igång.

72 | Svensk

Vid passande storlek kan den externa apparaten förvaras i förvaringsfacket (6) under laddning. Om den externa apparaten värms upp under laddningen, låt mediefackets lock (7) vara öppet för att skydda den externa apparaten mot överhettning.

Om laddningen är avslutad eller USB-kabeln är borttagen, stäng locket (7) igen för att skydda radion mot smuts.

Strömanslutning

Med hjälp av strömanslutningarna kan du ansluta fler externa apparater. Uttagen kan variera beroende på landsspecifika standarder.

Energiförsörjningen av externa apparater via radions strömanslutning är endast möjlig när radion är kopplad till strömnätet och inte när den används med batteri. Om radion är ansluten till strömnätet lyser de gröna kontrollamporna (3).

Maximalt tillåten strömförbrukning för alla anslutna apparater får inte överskrida värdena i nedanstående tabell (se även texten på höljet under skyddslocket (4)):

Aktikelnummer Max. total	strömfürbrukning (i A)
3601 DA4 000 15
3601 DA4 100 15
3601 DA4 170 12
3601 DA4 1W0 15
3601 DA4 130 9
3601 DA4 140 9

Öppna ett av skyddslocken (4) på strömanslutningen och sätt i kontakten för den externa apparaten i ett uttag (5) på radion.

Arbetsanvisningar

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20°C till 50°C. Låt därför inte batterimodulen t.ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

Håll radion ren för bra och säkert arbete.

Om nät sladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller auktoriserad serviceverkstad för Bosch elverktyg.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall ska en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röra sig i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Radioapparater, batteri, tillbehör och förpackningar ska omhändertas på miljövänligt sätt för återvinning.

Kasta inte radioapparater och batterier i restavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade

radioapparater, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 72).

Menyvalget avhenger til dels av hvilken modus for lydavspilling radioen er i.

I menyen vises navnet på menyen i den øverste linjen på multifunksjonsdisplayet (k), og innstillingen som velges, vises i den nederste linjen.
