Produkta tips	Būvniecības radio
Zīmols	Bosch
Modelis	GPB 18V5 C Professional
Atsauce	3 601 DA4 0..
Svars (atkarībā no akumulatora)	9,2 - 10,2 kg
Tīkla barošana	230/110 V
Akumulatora barošana	18 V (litija jonu akumulators)
Pastiprinātāja jauda	4 × 5 W
Radio uztveršana	FM (87,5–108 MHz)
Bluetooth	Bluetooth® 5.0, izstarojuma jauda 10 mW
USB uzlādes pieslēgvieta	USB, maksimālā strāva 2,1 A
Maiņstrāvas rozetes	Jā, kopējā maksimālā strāva līdz 15 A (atkarībā no atsauces)
Ekvalaizers	Iepriekš iestatījumi JAZZ, ROCK, POP, CLASSIC, CUSTOM
Rezerves baterijas	2 × 1,5 V LR6 (AA)
Aizsardzības klase	IP54 (novērtējums)
Darba temperatūra	0 °C līdz +35 °C
Uzglabāšanas temperatūra	-20 °C līdz +50 °C
Saderīgie akumulatori	GBA 18V…, ProCORE18V…
Apkope	Tīrīt ar mīkstu, mitru drānu; neizmantot mazgāšanas līdzekļus vai šķīdinātājus
Drošība	Aizsardzība pret ūdens šļakatām; elektroniska šūnu aizsardzība (ECP)
Remontējamība	Remonts autorizētā Bosch centrā; oriģinālās detaļas

Bieži uzdotie jautājumi - GPB 18V5 C Professional BOSCH

Kā ieslēgt un izslēgt radio?

Nospiediet Ieslēgšanas/Izslēgšanas pogu (15), lai ieslēgtu vai izslēgtu. Ieslēdzot, tiek atsākts pēdējais izmantotais audio avots.

Kā regulēt skaļumu?

Pagrieziet Clock (14) pogu (GPB 18V-5 C) vai Menu (22) pogu (GPB 18V-5 SC) pulksteņrādītāja virzienā, lai palielinātu skaļumu, pretējā virzienā, lai samazinātu. Vērtība tiek parādīta no 0 līdz 30.

Kā izmantot Bluetooth® funkciju?

Nospiediet Source (18) pogu, līdz redzat Bluetooth® simbolu (g), vai īsi nospiediet Bluetooth® pogu (21). Lai savienotu jaunu ierīci, turiet Bluetooth® pogu nospiestu ilgāk par 0,5 s. Izvēlieties radio ar nosaukumu 'GPB 18V-5 Cxxxx' savas ierīces Bluetooth iestatījumos.

Kā iestatīt pulksteni radio?

GPB 18V-5 C modelim īsi nospiediet Clock (14) pogu, lai piekļūtu laika izvēlnei, pēc tam grieziet, lai izvēlētos formātu (12h/24h) un iestatītu stundas/minūtes. GPB 18V-5 SC modelim izmantojiet Menu (22) pogu un pārejiet uz 'Laiks'.

Kā saglabāt radio staciju?

Iestatiet vēlamo staciju, pēc tam ilgi (vairāk nekā 0,5 s) nospiediet kādu no atmiņas pogām (17), līdz tiek parādīts vietas numurs. Stacija tiek saglabāta.

Kādus bateriju veidus izmantot rezervei?

Izmantojiet divas LR6 (AA) 1,5 V mangāna sārma baterijas. Ievietojiet tās, ievērojot bateriju nodalījumā zem akumulatora vāka norādīto polaritāti.

Vai es varu uzlādēt savu viedtālruni caur radio?

Jā, USB ligzda (11) nodrošina maksimālo uzlādes strāvu 2,1 A. Pievienojiet USB kabeli ligzdai un ierīcei. Uzlāde ir iespējama tikai tad, ja radio ir ieslēgts un barots no tīkla vai akumulatora.

Kā atiestatīt radio iestatījumus?

GPB 18V-5 C modelim nospiediet Clock (14) pogu ilgāk par 0,5 s, pēc tam grieziet, lai izvēlētos 'Reset' un apstipriniet. GPB 18V-5 SC modelim dodieties uz izvēlni caur Menu (22) pogu, izvēlieties 'Reset' un apstipriniet.

Kādi ir svarīgi drošības pasākumi?

Nepakļaujiet radio lietum vai mitrumam. Izmantojiet tikai ieteiktos lādētājus. Nepārveidojiet barošanas kabeli. Bojājumu gadījumā uzticiet remontu profesionālim. Bojāti akumulatori var izdalīt tvaikus; vēdiniet telpu.

Kā tīrīt radio?

Lai tīrītu ārpusi, izmantojiet mīkstu, mitru drānu. Neizmantojiet mazgāšanas līdzekļus vai šķīdinātājus. Ar mīkstu, sausu otu uzturiet tīras akumulatora ventilācijas atveres.

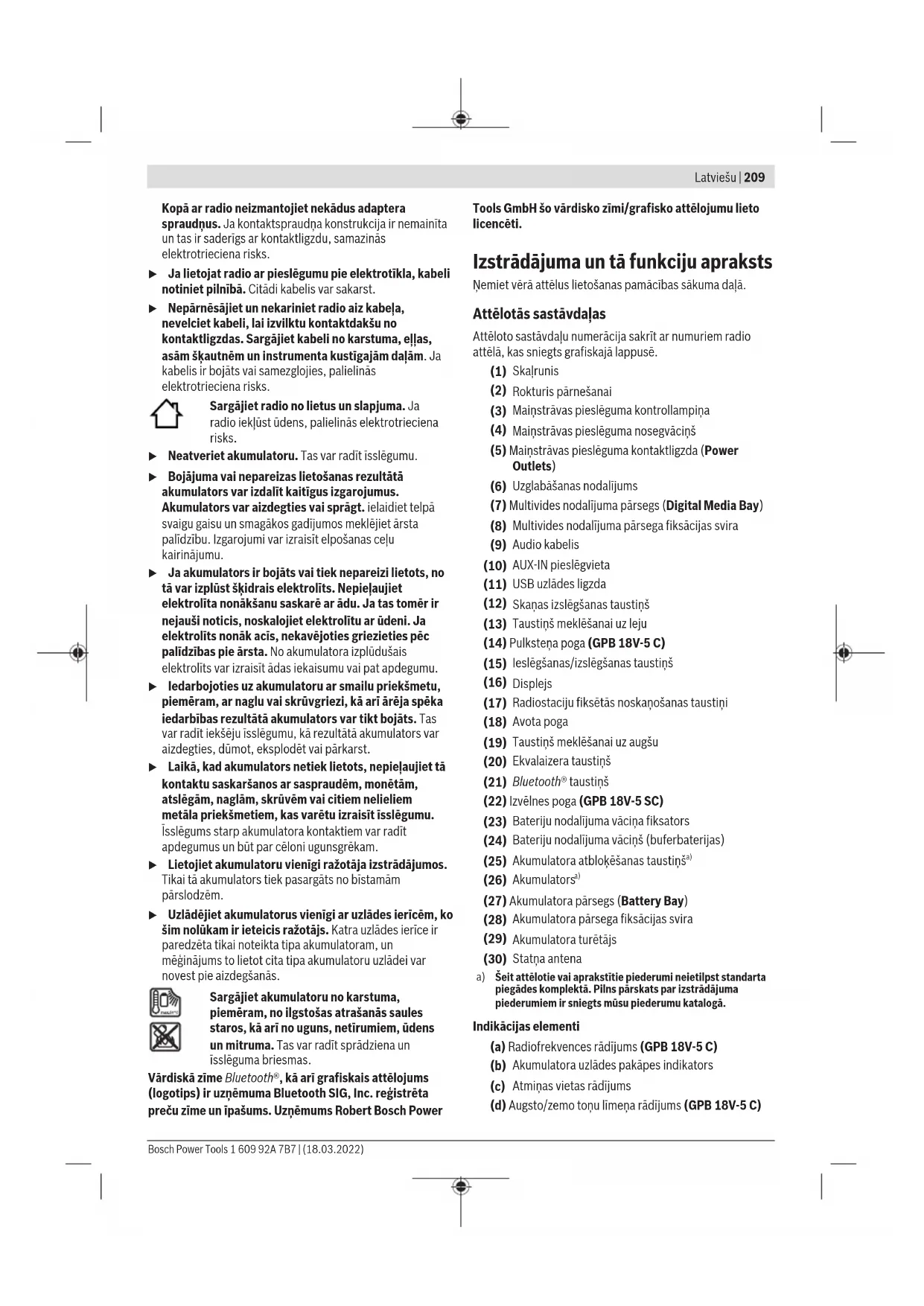

LIETOŠANAS INSTRUKCIJA GPB 18V5 C Professional BOSCH

GPB 18V-5 C

GPB 18V-5 SC

Izstrādājuma un tā funkciju apraksts

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

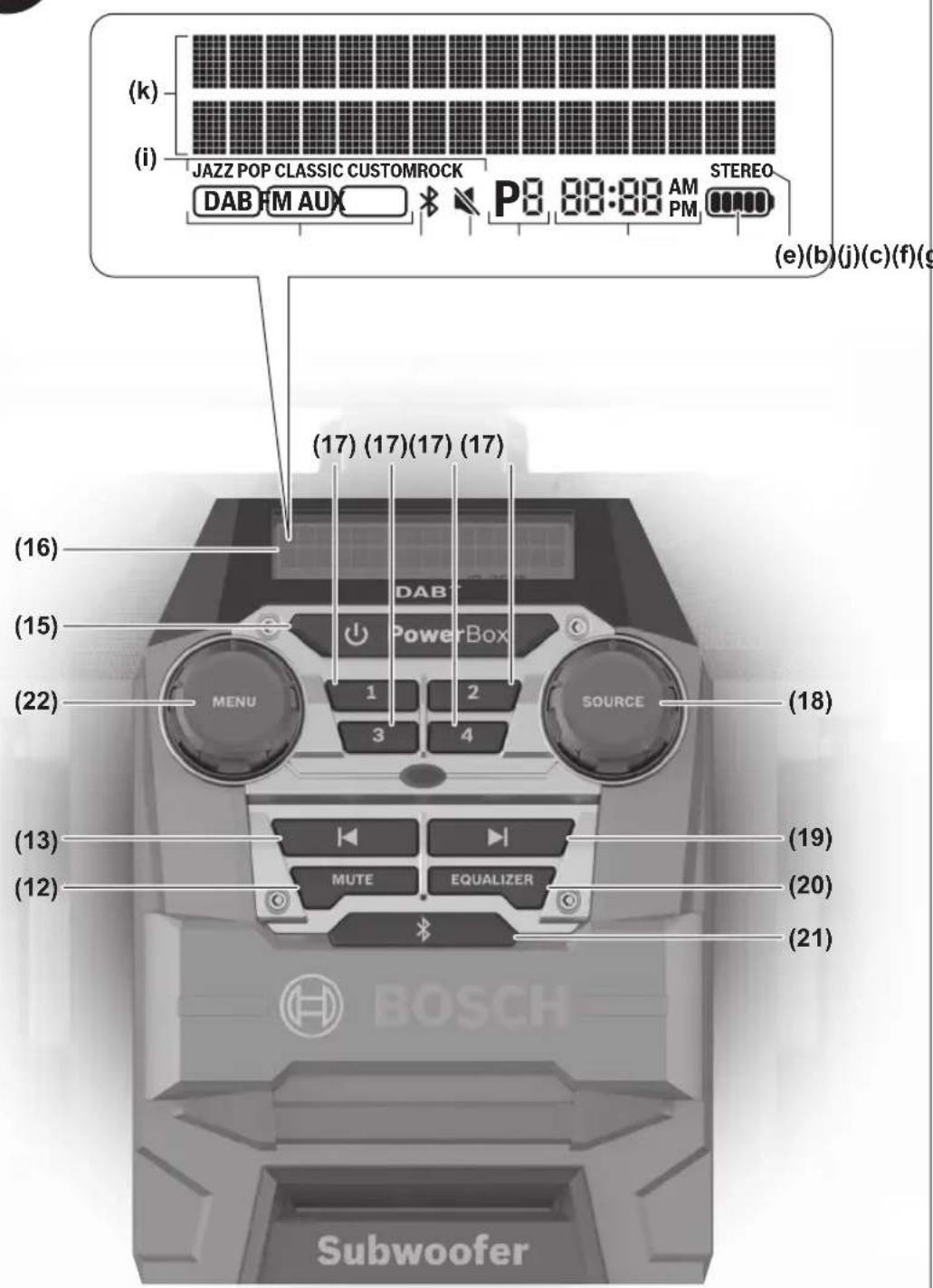

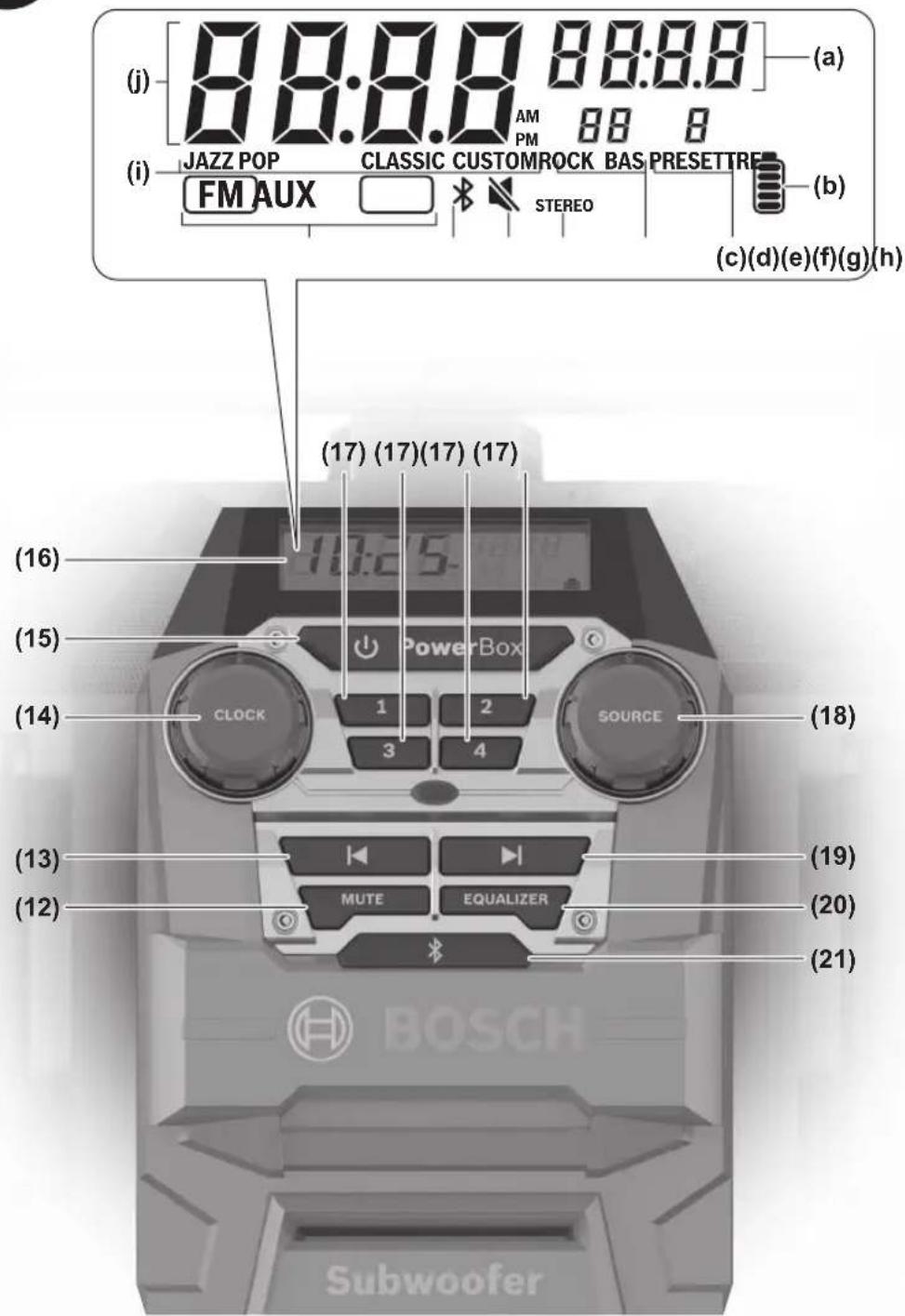

Attēlotās sastāvdaļas

Attēlotās sastāvdaļas numurācija sakrīt ar numuriem radio attēlā, kas sniegts grafiskajā lapā.

(1) Skaļrunis (2) Rokturis pārnēsāšanai (3) Maiņstrāvas pieslēguma kontrollampiņa (4) Maiņstrāvas pieslēguma nosegvāciņš (5) Maiņstrāvas pieslēguma kontaktligzda (Power Outlets) (6) Uzglabāšanas nodalījums (7) Multivides nodalījuma pārsegs (Digital Media Bay) (8) Multivides nodalījuma pārsega fiksācijas svira (9) Audio kabelis (10) AUX-IN pieslēgvieta (11) USB uzlādes ligzda (12) Skaņas izslēgšanas taustiņš (13) Taustiņš meklēšanai uz leju (14) Pulksteņa poga (GPB 18V-5 C) (15) Ieslēgšanas/izslēgšanas taustiņš (16) Displejs (17) Radiostaciju fiksētas noskaņošanas taustiņi (18) Avota poga (19) Taustiņš meklēšanai uz augšu (20) Ekvalaizera taustiņš (21) Bluetooth® taustiņš (22) Izvēlnes poga (GPB 18V-5 SC) (23) Bateriju nodalījuma vāciņa fiksators (24) Bateriju nodalījuma vāciņš (buferbaterijas) (25) Akumulatora atbloķēšanas taustiņš (26) Akumulators (27) Akumulatora pārsegs (BatteryBay) (28) Akumulatora pārsega fiksācijas svira (29) Akumulatora turētājs (30) Statņa antena

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Indikācijas elementi

(a) Radiofrekvences rādījums (GPB 18V-5 C) (b) Akumulatora uzlādes pakāpes indikators (c) Atmiņas vietas rādījums (d) Augsto/zemā toņu līmeņa rādījums (GPB 18V-5 C)

(e) Stereo uztveršanas indikators (f) Skaņas izslēgšanas indikators (g) Rādījums Bluetooth® (h) Audio avota rādījums

(i) Skaņas iepriekšējas iestatīšanas rādījums (j) Pulksteņa indikators (k) Daudzfunkciju indikators (GPB 18V-5 SC)

Tehniskie dati

Būvlaukuma radio GPB 18V-5 C GPB 18V-5 SC
Izstrādājuma numurs		3601 DA4 0..	3601 DA4 1..
Uztversāna DAB+ - ●
Elektroapgādes spriegums
- no elektrotīkla V 230/110 230/110
- no akumulatora V 18 18
Pastiprinatāja nominālā jauda W 4 × 5 4 × 5
Uztversānas diapazons UIV MHz 87,5-108 87,5-108
Uztversānas diapazons DAB+ MHz	-	174,928-239,200
Saderiba Bluetooth®		Bluetooth® 5.0	Bluetooth® 5.0
Darbības frekvences diapazons Bluetooth®	MHz	2402-2480	2402-2480
Raiditāja jauda Bluetooth® maks.	mW 10 10
Buferbaterijas		2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Svars atbilstīgi EPTA-Procedure 01:2014	kg	9,2-10,2A)	9,2-10,2A)
Elektroaizsardzibas klase		±/I	±/I
leteicamā apkārtējās vides temperatūrā uzlādes laikā	°C	0 ... +35	0 ... +35
Pielajama apkārtējās vides temperatūrā darbības laikā	°C	0 ... +35	0 ... +35
Pielajama apkārtējās vides temperatūrā glabāšanas laikā	°C	-20 ... +50	-20 ... +50
leteicamie akumulatori		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
leteicamās uzlādes ierices		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

A) Atkarībā no izmantojamā akumulatora

Radio elektroapgāde

Radio elektroapgāde iespējama ar pieslēgumu elektrotīklam vai ar litija jonu akumulatoru (26).

Ja akumulators kalpo energoapgādei, pieejamas tikai ārējo ierīču audio un energoapgādes funkcijas, izmantojot integrēto USB pieslēgumu.

Darbība ar tīkla elektrotīkla pieslēgumu

Nodrošiniet pareiza elektrotīkla sprieguma padevi!

Elektroapgādes avota spriegumam jāatbilst vērtībai, kas ir norādīta radio tehnisko datu plāksnītē. Ar 230 V apzīmētos radio var darbināt arī ar 220 V.

Darbs no akumulatora

Izmantojiet tikai tehniskajos datos norādītās uzlādes

ierīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu radio izmantojamā litija-jonu akumulatora uzlādei.

Norāde: nepiemērotu akumulatoru lietošana var būt iemesls radio nepareizai funkcionēšanai vai pat izraisīt tā sabojāšanos.

"Electronic Cell Protection (ECP)" funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpašā aizsardzības sistēma izslēdz radio.

Neieslēdziet radio no jauna, ja tas ir izslēdzies, nostrādājot aizsardzības ierīcei. Šādas rīcības dēļ var tikt bojāts akumulators.

Akumulatora maiņa

Atveriet akumulatora pārsega fiksācijas sviru (28) un atveriet akumulatora pārsegu (27).

Lai izņemtu akumulatoru, nospiediet akumulatora atbloķēšanas taustiņu (25) un izvelciet akumulatoru no nodalījuma. Nedarbojieties ar spēku.

Lai akumulatoru ieliktu, iebīdiet to akumulatora turētājā (29) tā, lai akumulatora pieslēgumi atrastos uz akumulatora turētāja pieslēgumiem. Ļaujiet akumulatoram nofiksēties.

Aizveriet akumulatora pārsegu (27) un nofiksējiet to.

Akumulatora uzlādes pakāpes indikators

Ievietota akumulatora (26) uzlādes pakāpe redzama displejā, izņemta akumulatora uzlādes pakāpe - uz paša akumulatora.

Akumulatora uzlādes pakāpe displejā

Akumulatora uzlādes pakāpe (b) ir redzama displejā, tiklīdz ir ievietots akumulators ar pietiekamu spriegumu un radio savienots ar elektrotīklu.

Indikators Uzlades pakëpe

80-100%

60-80%

40-60%

20-40%

5-20%

0-5%

Akumulatora uzlādes pakāpe akumulatora

Ja akumulators tiek izņemts no radio, uz akumulatora ar zaļu gaismas diodi var tikt parādīts akumulatora uzlādes stāvoklis.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu. Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED diodes Uzlādes pakāpe

3 LED diodes deg pastāvīgi zaļā krāsā 60-100%

2 LED diodes deg pastāvīgi zaļā krāsā 30-60%

1 LED diode deg pastāvīgi zaļā 5-30%

1 LED diode mirgo zaļā krāsā 0-5%

Akumulatora tips ProCORE18V...

LED diodes Uzlādes pakāpe

5 LED diodes deg pastāvīgi zaļā krāsā 80-100% 4 LED diodes deg pastāvīgi zaļā krāsā 60-80% 3 LED diodes deg pastāvīgi zaļā krāsā 40-60% 2 LED diodes deg pastāvīgi zaļā krāsā 20-40% 1 LED diode deg pastāvīgi zaļā krāsā 5-20% 1 LED diode mirgo zaļā krāsā 0-5%

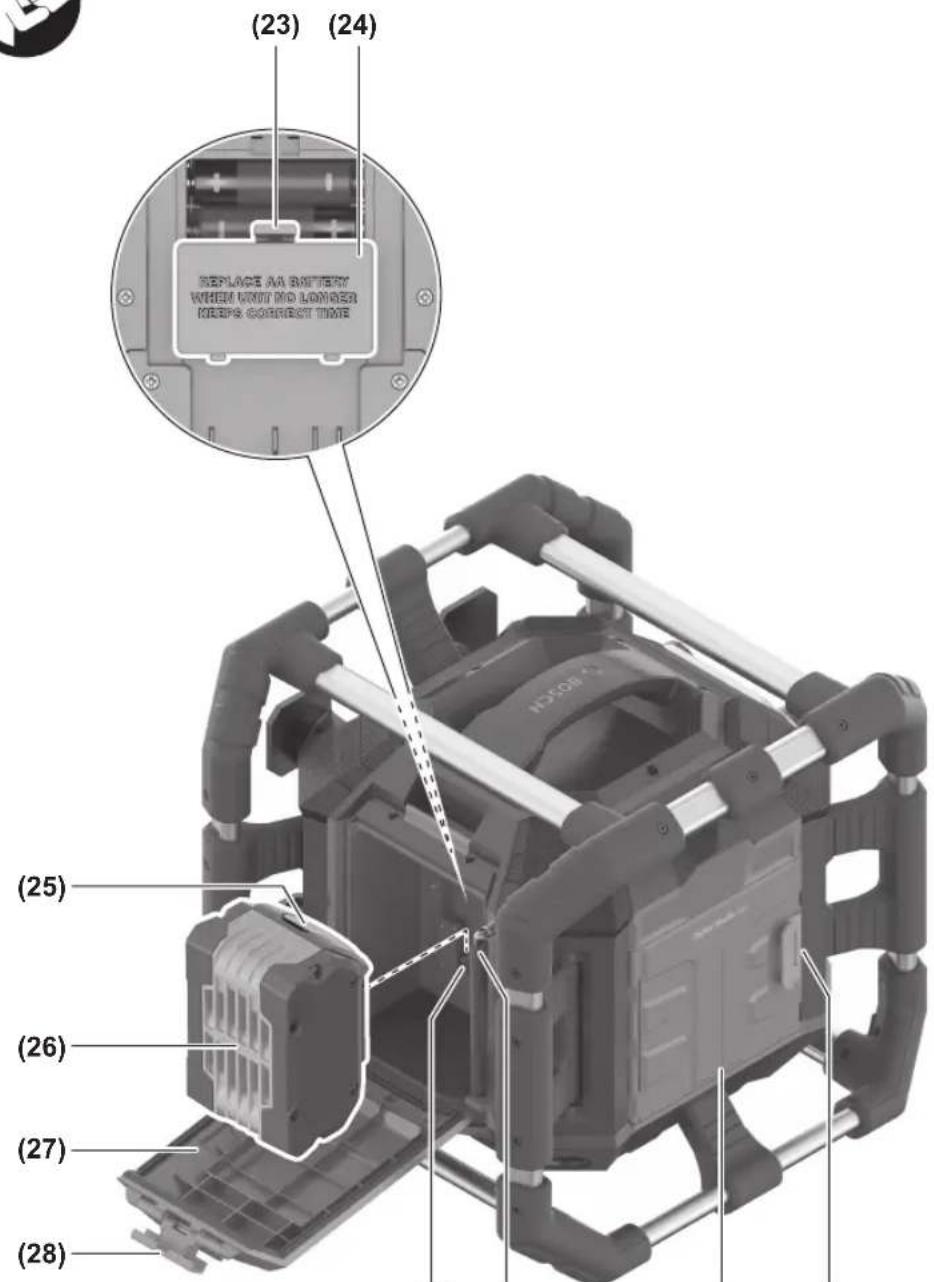

Buferbaterijas ievietošana/maina

Lai saglabātu pulksteņa laiku un citus radio iestatījumus, jābūt ievietotam buferbaterijam. Ieteicams izmantot sārma baterijas.

Atveriet akumulatora pārsega fiksācijas sviru (28) un atveriet akumulatora pārsegu (27).

Ja nepieciešams, izņemiet akumulatoru (26).

Lai atvērtu bateriju nodalījuma vāciņu (24), uzspiediet uz fiksatora (23) un noņemiet bateriju nodalījuma vāciņu. Ievietojiet komplektā ietilpstošās buferbaterijas. Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Uzlieciet bateriju nodalījuma vāciņu (24).

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Nomainiet buferbaterijas, ja pulksteņa laiks radio vairs netiek saglabāts.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet viena ražotāja ražotas baterijas ar vienādu ietilpību.

Ja radio ilgāku laiku netiek lietots, izņemiet no tā buferbaterijas. Ilgstoši uzglabājot radio, tajā ievietotas buferbaterijas var korodēt un izlādēties.

Lietošana

Sargājiet radio no tiešas saskares ar ūdeni. Ja radio iekļūst ūdens, palielinās strāvas trieciena risks. Akumulatora nodalījuma, multivides nodalījuma un maiņstrāvas pieslēgumus turiet noslēgtus. Aizvērti pārsegi pasargā radio no ūdens un putekļiem.

Audiorežīms

Ieslēgšana/izslēgšana

Lai ieslēgtu radio, nospiediet ieslēgšanas/izslēgšanas taustiņu (15). Displejs (16) tiek aktivizēts, un tiek atskaņots pēdējā radio ieslēgšanas reizē iestatītais audio avots. Lai izslēgtu radio, no jauna nospiediet tā ieslēgšanas taustiņu (15). Audio avota aktualais iestatījums tiek saglabāts.

Skaļuma regulēšana

Pēc radio ieslēgšanas vienmēr ir iestatīts zems skaļums.

Lai palielinātu skaļumu, grieziet pulksteņa pogu (14)

(GPB 18V-5 C) vai izvelnes pogu (22) (GPB 18V-5 SC)

pulksteņrādītāju kustības virzienā, lai samazinātu skaļumu, grieziet pretēji pulksteņrādītāju kustības virzienam.

Skaļuma iestatījums displejā tiek parādīts ar vērtību no 0 līdz 30. Pirms raidstacijas iestatīšanas vai mainīšanas noregulējiet mazu skaļumu, pirms ārēja audio avota ieslēgšanas - vidēju skaļumu.

Lai izslēgtu skaņu, īsi nospiediet skaņas izslēgšanas taustiņu (12). Displejā tiek parādīts skaņas izslēgšanas rādījums (f).

Lai skaņu atkal ieslēgtu, spiediet vēlreiz skaņas izslēgšanas taustiņu vai grieziet pulksteņa pogu (14) (GPB 18V-5 C) vai izvelnes pogu (22) (GPB 18V-5 SC) pulksteņrādītāju kustības virzienā.

Skaņas regulēšana

Optimālai skaņas atskaņošanai radio ir iebūvēts ekvalaizers. Iespējams manuāli mainīt augsto un zemo toņu līmeņus vai izmantot skaņas iepriekšēju iestatīšanu dažādiem mūzikas stiliem. Iespējams izvēlēties iepriekš ieprogrammētus iestatījumus JAZZ, ROCK, POP un CLASSIC, kā arī ieprogrammējamu iestatījumu CUSTOM. Skaņas iestatījumi tiek saglabāti atsevišķi katram audio avotam.

Lai izvēlētos kādu no saglabātajiem skaņas iepriekšējiem iestatījumiem, spiediet ekvalaizera taustiņu (20) tik bieži, līdz vēlamais skaņas iepriekšēja iestatījuma rādījums (i) tiek parādīts displejā.

Iestatījuma izmaiņas CUSTOM:

• Varat iestatīt augsto toņu un zemo toņu līmeņus diapazonā no -5 līdz +5. -Turiet nospiestu ekvalaizera taustiņu (20) ilgāk nekā 0,5 s. Skaņas iepriekšēja iestatījuma rādījumā (1) displejā tiek parādīts CUSTOM. GPB 18V-5 C: redzams augsto/zemo toņu rādījums (d) TRE, mirgo aktīvā augsto toņu līmeņa vērtība. Grieziet pulksteņa pogu (14), lai mainītu augsto toņu līmeni. Spiediet pulksteņa pogu (14), lai saglabātu iestatīto vērtību.

Augsto/zemo toņu līmeņa rādījumā (d) redzams BAS, kā arī zemo toņu līmeņa aktīvā vērtība. Mainiet un saglabājiet zemo toņu līmeni, kā aprakstīts par augsto toņu līmeni.

• GPB 18V-5 SC: daudzfunkciju rādījumā (k) redzams un augsto toņu līmeņa aktīvā vērtība. Spiediet izvelnes pogu (22), lai mainītu augsto toņu līmeni. Spiediet izvelnes pogu (22), lai saglabātu iestatīto vērtību.

Daudzfunkciju rādījumā (k) redzams Bass kā arī zemo toņu līmeņa aktīvā vērtība. Mainiet un saglabājiet zemo toņu līmeni, kā aprakstīts par augsto toņu līmeni.

• Pēc zemo toņu iestatījuma saglabāšanas vai 10 s pēc pēdējās pulksteņa pogas (14)/izvelnes pogas (22) nospiešanas radio atgriežas uz standarta displeja rādījumu.

Audio avota izvēle

Lai izvēlētos audio avotu, spiediet avota pogu (18) tik bieži, līdz displejā ir redzams vēlamais vai ārējais audio avots: DAB: digitālais radio, izmantojot DAB+ (GPB 18V-5 SC), FM: analogais radio, izmantojot UIV -AUX: ārējais audio avots (piem., CD atskaņotājs), izmantojot 3,5 mm pieslēgvietu AUX IN (10) multivides nodalījumā, : ārējais audio avots (piem., viedtālrunis), izmantojot Bluetooth®.

Aktuālais audio avots redzams audio avota rādījumā (h) vai rādījumā Bluetooth® (g).

DAB+ raidstacijas iestatīšana/saglabāšana (GPB 18V-5 SC)

Lai izvēlētos audio avotu DAB+ raidstaciju, spiediet avota pogu (18) tik bieži, līdz ir redzams audio avota (h) DAB rādījums.

Pēc neilgas inicializācijas tiek atskaņota pēdējā raidstacija. Raidstacijas nosaukums attiecīgi tiek parādīts daudzfunkciju rādījuma augšējā rindā (k). Izvēlnes funkcijās varat iestatīt, kāda papildu informācija tiek parādīta daudzfunkciju rādījuma apakšējā rindā.

-Lai mainītu raidstaciju, grieziet avota pogu (18), līdz displejā ir redzama vēlamā raidstacija. Spiediet avota pogu (18), lai apstiprinātu izvēli. Radio pārslēdzas uz izvēlēto raidstaciju. Alternatīvā variantā raidstaciju pārslēgšanai varat nospiest taustiņu (13) vai taustiņu meklēšanai uz augšu (19). -Lai saglabātu iestatīto raidstaciju, spiediet vēlamās atmiņas vietas programmas saglabāšanas taustiņu (17) tik ilgi, līdz atmiņas vietas numurs ir redzams atmiņas vietas rādījumā (c). -Lai atskaņotu saglabātu raidstaciju, īsi nospiediet kādu programmas saglabāšanas taustiņu (17). Atmiņas vietas numurs tiek parādīts atmiņas vietas rādījumā (c).

Norāde: ja ir uztveršanas traucējumi, DAB+ raidstaciju meklēšanu var sākt manuāli. Izvēlnē atlasiet vai spiediet taustiņu meklēšanai uz leju (13) vai taustiņu meklēšanai uz augšu (19). Pēc raidstacijas meklēšanas pabeigšanas 4 raidstacijas tiek saglabātas programmas atmiņas vietās no 1 līdz 4. Jau saglabātas raidstacijas tiek pārrakstītas.

Ja neviena DAB+ raidstacija nav atrodama, daudzfunkciju rādījumā (k) ir redzams .

UIV raidstacijas iestatīšana/saglabāšana

Lai izvēlētos audio avotu UIV raidstaciju, spiediet avota pogu (18) tik bieži, līdz ir redzams audio avota rādījums (h) FM.

GPB 18V-5 C: iestatīšanas laikā radio frekvence parādās laika rādījumā (j), pēc tam radiofrekvences rādījumā (a). GPB 18V-5 SC: aktuāli atskaņotās raidstacijas frekvence attiecīgi tiek parādīta daudzfunkciju rādījuma augšējā rindā (k). Izvēlnes funkcijās varat iestatīt, kāda papildu informācija tiek parādīta daudzfunkciju rādījuma apakšējā rindā.

Ja pietiekami spēcīgi tiek uztverts piemērots signāls, radio automātiski pārslēdzas uz stereo uztveršanu, displejā tiek parādīts stereo uztveršanas rādījums (e).

-Lai iestatītu noteiktu raidstaciju, pagrieziet avota pogu (18), līdz vēlamā frekvence vai raidstacija ir redzama displejā. -Lai meklētu nākamo raidstaciju ar lielu signāla stiprumu, īsi nospiediet taustiņu meklēšanai uz leju (13) vai taustiņu meklēšanai uz augšu (19). Nākamā atrastā raidstacija tiek parādīta displejā un atskaņota.

Lai meklētu visas raidstacijas ar lielu signāla stiprumu, turiet nospiestu meklēšanas taustiņu uz leju (13) vai meklēšanas taustiņu uz augšu (19) ilgāk par 0,5 sekundēm. Katra atrastā raidstacija tiek atskaņota 5 sekundes, pēc tam meklēšana tiek turpināta līdz frekvenču diapazona beigām. Lai pārtrauktu raidstaciju meklēšanu, īsi nospiediet meklēšanas taustiņu uz leju (13) vai meklēšanas taustiņu uz augšu (19). Lai saglabātu iestatīto raidstaciju, spiediet vēlamās atmiņas vietas programmas saglabāšanas taustiņu (17) tik ilgi, līdz atmiņas vietas numurs ir redzams atmiņas vietas rādījumā (c). Lai automātiski meklētu un saglabātu spēcīgāko raidstaciju, vienlaikus spiediet meklēšanas taustiņu uz leju (13) un meklēšanas taustiņu uz augšu (19). Radio pārbauda visas uztveramās raidstacijas un saglabā 4 vislabāk uztveramās raidstacijas programmas atmiņas vietās no 1 līdz 4. Ņemiet vērā, ka jau saglabātās raidstacijas tiek pārrakstītas.

Kad meklēšana ir pabeigta, tiek atskaņota 1. programmas atmiņas vietā saglabātā raidstacija.

Lai atskaņotu saglabātu raidstaciju, īsi nospiediet kādu programmas saglabāšanas taustiņu (17). Atmiņas vietas numurs tiek parādīts atmiņas vietas rādījumā (c).

Stieņveida antenas stāvokļa regulēšana

Radio tiek piegādāts ar uzmontētu stieņveida antenu (30). Radio režīmā ar UIV pagrieziet stieņveida antenu tajā virzienā, kur ir vislabākā uztveršana.

Ja uztveršana nav pietiekami laba, novietojiet radio vietā, kur ir labāka uztveršana.

Norāde: ja radio tiek izmantots tiešā radioiekārtu, radioierīču vai citu elektronisko ierīču tuvumā, radio uztveršana var pasliktināties.

Ārējo audio avotu pieslēgšana, izmantojot AUX

Atveriet akumulatora pārsega fiksācijas sviru (8) un atveriet multivides nodalījuma pārsegu (7). AUX kabeļa 3,5 mm spraudni (9) iespraudiet AUX IN pieslēgvietā (10).

Pievienojiet AUX kabeli piemērotam audio avotam.

Lai atskaņotu AUX audio avotu, spiediet avota pogu (18) tik bieži, līdz rādījumā ir redzams audio avots (h) AUX.

Aizveriet multivides nodalījuma pārsegu (7), lai pasargātu to no netīrumiem, kad AUX kabeļa spraudnis ir atvienots.

Ja izmērs ir piemērots, ar AUX pieslēgto audio avotu var uzglabāt arī uzglabāšanas nodalījumā (6).

Ja AUX darbības laikā tiek nospiests kāds no programmas atmiņas taustiņiem (17), radio pārslēdzas uz to raidstaciju, kas saglabāta pēdējā izmantotajā radio darba režīmā.

Ārējo audio avotu atskaņošana/vadīšana, izmantojot Bluetooth®

Lai atskanētu audio avotu (piemēram, viedtālruni), izmantojot Bluetooth®, vai nu spiediet avota pogu (18) tik bieži, līdz displejā ir redzams rādījums Bluetooth® (g), vai neatkarīgi no aktuālā audio avota īsi nospiediet taustiņu Bluetooth® (21). Ja radio ar Bluetooth® palīdzību jau ir savienots ar ārējo avotu un šis audio avots ir pieejams, automātiski tiek

izveidots savienojums ar šo audio avotu. Tiklīdz savienojums ir izveidots, pastāvīgi deg rādījums Bluetooth® (g).

GPB 18V-5 SC: ar Bluetooth palīdzību savietojamās ierīces nosaukums tiek parādīts daudzfunkciju rādījuma (k) augšējā rindā. Apakšējā rindā tiek parādīts savietojamās ierīces raidītais teksts.

Ja 2 minūšu laikā savienojumu izveidot neizdodas, savienojuma izveide tiek pārtraukta un rādījums Bluetooth® (g) deg ilgstoši.

GPB 18V-5 SC: daudzfunkciju rādījumā (k) ir redzams .

Ja vēl 17 minūtes neizdodas izveidot savienojumu, radio automātiski atslēdzas.

Jauna savienojuma izveidošana, izmantojot Bluetooth®:

- Lai izveidotu savienojumu ar jaunu ārējo audio avotu, turiet nospiestu taustiņu Bluetooth (21) ilgāk par 0,5 sekundēm. Tas iespējams arī meklēšanas, esošā savienojuma vai ārējā audio avota darbības laikā. Radio sāk meklēšanu; meklēšanas laikā mirgo rādījums Bluetooth® (g); - Aktivizējiet savienojumu, izmantojot ārējo audio avotu. Viedtālruņiem tas parasti iespējams izvēlnē Bluetooth iestatījumos. Radio tiek parādīts kā pieejams avots ar nosaukumu GPB 18V-5 Cxxxx vai GPB 18V-5 SCxxxx. Lūdzu, ievērojiet sava audio avota/viedtālruņa ekspluatācijas instrukciju. - Tiklīdz izveidots savienojums, izmantojot Bluetooth, rādījums Bluetooth (g) deg ilgstoši.

Ar Bluetooth® pieslēgto audio avotu var arī vadīt no radio:

- Lai izvēlētos un atskaņotu skaņdarbu, ātri spiediet taustiņu meklēšanai uz augšu (19) vai taustiņu meklēšanai uz leju (13) tik bieži, līdz sasniegts vēlamais skaņdarbs; izvēlētā skaņdarba atskaņošana tiek sākta automātiski; - Lai pārtrauktu atskaņošanu, spiediet skaņas izslēgšanas taustiņu (12). Displejā tiek parādīts skaņas izslēgšanas rādījums (f). Lai turpinātu atskaņošanu, vēlreiz spiediet skaņas izslēgšanas taustiņu (12), mainiet skaļumu vai spiediet taustiņu meklēšanai uz augšu (19) vai taustiņu meklēšanai uz leju (13). - Lai skaņdarbā pārvietotos uz priekšu vai atpakaļ, turiet nospiestu taustiņu meklēšanai uz augšu (19) vai taustiņu meklēšanai uz leju (13), līdz sasniegta vēlamā vieta skaņdarbā.

Ja Bluetooth® darbības laikā tiek nospiests kāds no programmas atmiņas taustiņiem (17), radio pārslēdzas uz to raidstaciju, kas saglabāta pēdējā izmantotajā radio darba režīmā.

Laika rādījuma iestatīšana (GPB 18V-5 C)

Lai atvērtu laika rādījuma izvēlni, spiediet pulksteņa pogu (14).

Iespējams izvēlēties 12 stundu < 12H> un 24 stundu < 24H> laika formātu, kā arī iestatīt stundas un minūtes.

Pavietošana izvēlnē:

- Izvēlnes iestatījumu mainīšana: grieziet pulksteņa pogu (14). - Izvēlnes iestatījumu saglabāšana: spiediet pulksteņa pogu. - Pēc minūšu iestatījuma saglabāšanas vai 10 s pēc pulksteņa pogas pēdējās nospiešanas radio pārslēdzas atpakaļ audio režīmā.

Ja laiks radio vairs netiek saglabāts, nomainiet buferbaterijas.

Atiestatīšanas funkcija (GPB 18V-5 C)

Lai radio iestatījumus atiestatītu uz rūpnīcas iestatījumiem (atiestatītu), turiet nospiestu pulksteņa pogu (14) ilgāk par 0,5 s. Displejā parādās .

Grieziet pulksteņa pogu (14), lai izvēlētos atiestatīšanu vai atgriešanos pie aktuālajiem iestatījumiem. Apstipriniet izvēli, nospiežot pulksteņa pogu.

Izvēlnes iestatījumu maiņa (GPB 18V-5 SC)

Izvēlnes opcijas (GPB 18V-5 SC)

Izvēlnes izvēle daļēji atkarīga no audio darba režīma, kādā radio atrodas.

Izvēlnes nosaukums izvēlnē tiek parādīts daudzfunkciju radio augšējā rindā (k), atlasāmais iestatījums apakšējā rindā.

Laika izvēlne: iespējams izvēlēties 12 stundu <12 Hour Mode> un 24 stundu <24 Hour Mode> laika formātu un laiku iestatīt manuāli. Ja pie audio avota DAB atlasīta raidstacija, kas raida pulksteņlaiku, šis laiks tiek pārņemts automātiski.

Atiestatīšanas izvēlne: visus izvēlnes iestatījumus var atiestatīt uz rūpnīcas iestatījumiem <Yes> vai atgriezties pie aktuālajiem iestatījumiem <No> .

(ar audio avotu DAB)

Automātiskas raidstaciju meklēšanas izvēlne: iespējams sākt automātisku raidstaciju meklēšanu.

(ar audio avotu DAB)

Manuālās pielāgošanas izvēlne: vēlamo frekvenci iespējams iestatīt manuāli.

(ar audio avotu DAB) Radio veida izvēlne: iespējams izvēlēties, kāds teksts tiek parādīts daudzfunkciju radio (k) apakšējā rindā: - raidstacijas raidītais informatīvais teksts - raidstacijas frekvence, - signāla stiprums, - raidstacijas raidītais programmas veids.

(ar audio avotu FM)

Radio veida izvēlne: iespējams izvēlēties, kāds teksts tiek parādīts daudzfunkciju radio (k) apakšējā rindā:

• raidstacijas raidītais informatīvais teksts,
• raidstacijas nosaukums,
• raidstacijas raidītais programmas veids.

Ārējo ierīču elektrobarošana

USB pieslēgvieta

No USB pieslēgvietas var darbināt vai uzlādēt ierīces, kuru elektrobarošana ir iespējama no USB (piemēram, dažādus mobilos tālruņus). Maksimālā uzlādes strāva ir 2,1 A.

Atveriet akumulatora pārsega fiksācijas sviru (8) un atveriet multivides nodalījuma pārsegu (7). Ārējās ierīces USB pieslēgumam piemērotu USB kabeli savienojiet ar radio USB uzlādes pieslēgvietu (11) (USB).

Akumulatora režīmā ārējo ierīci var uzlādēt tikai tik ilgi, kamēr radio ir ieslēgts.

Ja izmērs ir piemērots, ārējo ierīci uzlādes laikā var uzglabāt ārējā uzglabāšanas nodalījumā (6). Ja ārējā ierīce uzlādes laikā sakarst, atstājiet multivides nodalījuma pārsegu (7) atvērtu, lai ārējo ierīci pasargātu no pārkaršanas.

Kad uzlāde ir pabeigta vai USB kabelis noņemts, aizveriet pārsegu (7), lai radio pasargātu no netīrumiem.

Maiņstrāvas pieslēgums

Izmantojot maiņstrāvas pieslēgvietas, var lietot citas ārējās elektroierīces. Kontaktligzdas var atšķirties atkarībā no valsti specifiskajiem standartiem.

Ārējo ierīču enerģijas apgāde iespējama tikai tad, ja radio ir pieslēgts elektrotīklam, nevis ievietotajam akumulatoram. Ja radio ir pieslēgts elektrotīklam, kā apstiprinājums deg zaļā kontrollampiņa (3).

Maksimāli atļautā visu pieslēgto elektroierīču strāvas patēriņa summa nedrīkst pārsniegt turpmākajā tabulā norādīto vērtību (skatīt arī uzrakstu uz korpusa zem nosegvāka (4)).

Izstrādājuma numurs Maks. strāvas patēriņa summa (A)

3601DA400015

3601DA410015

3601DA417012

Izstradăjuma numurs Maks. străvas patérișa summa (A)
3 601 DA4 1W0 15
3 601 DA4 130 9
3 601 DA4 140 9

Atveriet maiņstrāvas pieslēgvietas nosegvāku (4) un ārējās elektroierīces spraudni pievienojiet radio kontaktligzdai (5).

Norādījumi darbam

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20°C līdz 50°C . Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā.

Laiku pa laikam iztīriet akumulatora ventilācijas atverumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatoru uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Lai radio droši un nevainojami darbotos, uzturiet to tīru. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildes uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopšanas attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektrinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Radio, akumulatori/baterijas, piederumi un iepakojuma materiāli jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet radio un akumulatorus/baterijas sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi radioaparāti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskas un elektroniskas iekārtas netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt "Transportēšana", Lappuse 215).

Lietuviškai.

Saugos nuorodos

Priežiūra ir servisas

Priežiūra ir valymas

Kad dirbtumėte gerai ir saugiai, radiją laikykite svarų.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
