Tipo de produto	Rádio de obra
Marca	Bosch
Modelo	GPB 18V5 C Professional
Referência	3 601 DA4 0..
Peso (conforme bateria)	9,2 – 10,2 kg
Alimentação de rede	230/110 V
Alimentação por bateria	18 V (bateria de lítio)
Potência do amplificador	4 × 5 W
Recepção de rádio	FM (87,5–108 MHz)
Bluetooth	Bluetooth® 5.0, potência de emissão 10 mW
Porta USB para carregamento	USB, corrente máxima 2,1 A
Tomadas de corrente alternada	Sim, corrente total máxima até 15 A (conforme referência)
Equalizador	Predefinições JAZZ, ROCK, POP, CLASSIC, CUSTOM
Pilhas de reserva	2 × 1,5 V LR6 (AA)
Índice de proteção	IP54 (estimativa)
Temperatura de utilização	0 °C a +35 °C
Temperatura de armazenamento	-20 °C a +50 °C
Baterias compatíveis	GBA 18V…, ProCORE18V…
Manutenção	Limpar com um pano macio e húmido; sem detergentes ou solventes
Segurança	Proteção contra projeções de água; proteção eletrônica das células (ECP)
Reparabilidade	Reparos por um centro autorizado Bosch; peças originais

Perguntas frequentes - GPB 18V5 C Professional BOSCH

Como ligar e desligar o rádio?

Pressione o botão Ligar/Desligar (15) para ligar ou desligar. Ao ligar, a última fonte de áudio utilizada é retomada.

Como ajustar o volume?

Gire o botão Clock (14) (GPB 18V-5 C) ou o botão Menu (22) (GPB 18V-5 SC) no sentido horário para aumentar o volume, anti-horário para diminuir. O valor é exibido de 0 a 30.

Como usar a função Bluetooth®?

Pressione o botão Fonte (18) até ver o símbolo Bluetooth® (g) ou pressione brevemente o botão Bluetooth® (21). Para emparelhar um novo dispositivo, mantenha o botão Bluetooth® pressionado por mais de 0,5 s. Selecione o rádio com o nome 'GPB 18V-5 Cxxxx' nas configurações Bluetooth do seu dispositivo.

Como ajustar a hora no rádio?

Para o modelo GPB 18V-5 C, pressione brevemente o botão Clock (14) para acessar o menu da hora, depois gire para escolher o formato (12h/24h) e ajuste as horas/minutos. Para o modelo GPB 18V-5 SC, use o botão Menu (22) e navegue até 'Hora'.

Como memorizar uma estação de rádio?

Ajuste a estação desejada, depois pressione longamente (mais de 0,5 s) em uma das teclas de memória (17) até que o número do local seja exibido. A estação é então memorizada.

Que tipos de pilhas usar para a reserva?

Use duas pilhas alcalinas de manganês do tipo LR6 (AA) 1,5 V. Insira-as respeitando a polaridade indicada no compartimento de pilhas sob a tampa da bateria.

Posso carregar meu smartphone através do rádio?

Sim, a porta USB (11) fornece uma corrente de carregamento máxima de 2,1 A. Conecte seu cabo USB à porta e ao seu dispositivo. O carregamento só é possível se o rádio estiver ligado e alimentado pela rede ou por bateria.

Como redefinir as configurações do rádio?

Para o GPB 18V-5 C, pressione o botão Clock (14) por mais de 0,5 s, depois gire para selecionar 'Reset' e confirme. Para o GPB 18V-5 SC, vá ao menu através do botão Menu (22), escolha 'Reset' e confirme.

Quais são as precauções de segurança importantes?

Não exponha o rádio à chuva ou à umidade. Use apenas carregadores recomendados. Não modifique o cabo de alimentação. Em caso de danos, confie o reparo a um profissional. Baterias danificadas podem liberar vapores; ventile o ambiente.

Como limpar o rádio?

Use um pano macio e úmido para limpar o exterior. Não use detergentes ou solventes. Mantenha as aberturas de ventilação da bateria limpas com um pincel macio e seco.

MANUAL DE UTILIZADOR GPB 18V5 C Professional BOSCH

Componentes representados

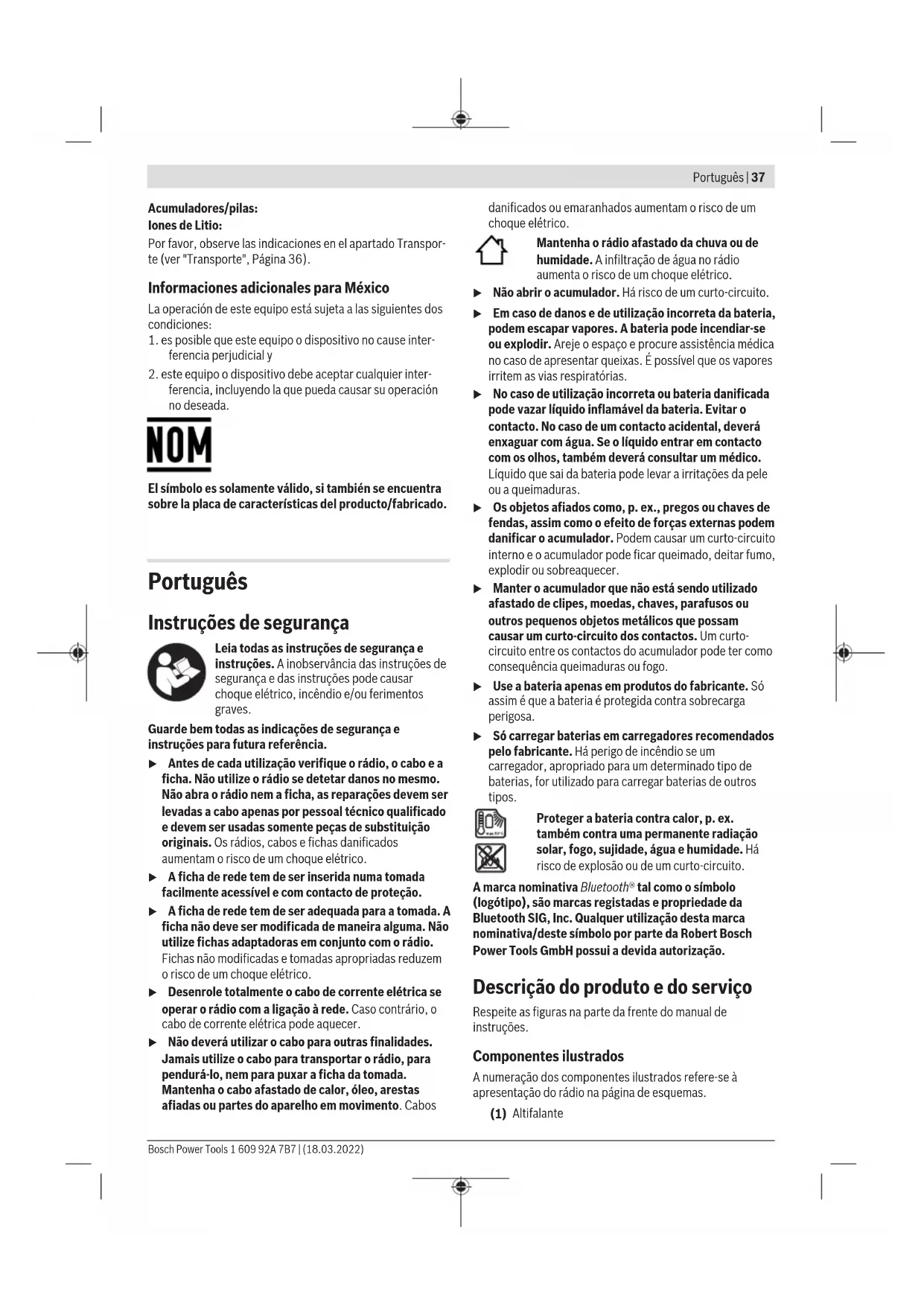

Instruções de segurança

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as instruções de segurança e instruções para futura referência.

• Antes de cada utilização, verifique o rádio, o cabo e a ficha. Não utilize o rádio se detetar danos no mesmo. Não abra o rádio nem a ficha; as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Os rádios, cabos e fichas danificados aumentam o risco de um choque elétrico. A ficha de rede tem de ser inserida numa tomada facilmente acessível e com contacto de proteção. A ficha de rede tem de ser adequada para a tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas adaptadoras em conjunto com o rádio. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Desenrole totalmente o cabo de corrente elétrica se operar o rádio com a ligação à rede. Caso contrário, o cabo de corrente elétrica pode aquecer.
• Não de utilizar o cabo para outras finalidades. Jamais utilize o cabo para transportar o rádio, para pendurá-lo, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, arestas afiadas ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um choque elétrico.

Mantenha o rádio afastado da chuva ou de humidade. A infiltração de água no rádio aumenta o risco de um choque elétrico.

• Não abrir o acumulador. Há risco de um curto-circuito. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de aparecer queixas. É possível que os vapores irritem as vias respiratórias. No caso de utilização incorreta ou bateria danificada pode fazer líquido inflamável da bateria. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que sai da bateria pode levar a irritações da pele ou a queimaduras. Os objetivos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
• Mantenha o acumulador que não está em uso afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar curto-circuito nos contatos. Um curto-circuito entre os contatos do acumulador pode causar queimaduras ou fogo. Use a bateria apenas em produtos do fabricante. Somente assim a bateria é protegida contra sobrecarga perigosa. Carregue as baterias apenas em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um determinado tipo de baterias for utilizado para carregar baterias de outros tipos.

Proteja a bateria contra calor, por exemplo, contra radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou curto-circuito.

A marca nominativa Bluetooth® e o símbolo (logótipo) são marcas registradas de propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo pela Robert Bosch Power Tools GmbH possui a devida autorização.

Descrição do produto e do serviço

Respeite as figuras na parte frontal do manual de instruções.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do rádio na página de esquemas.

(1) Altifalante

(2) Pega de transporte (3) Luz de controlo da ligação de corrente alternada (4) Tampa de cobertura da ligação de corrente alternada (5) Tomada da ligação de corrente alternada (Power Outlets) (6) Compartimento de arrumação (7) Tampa do compartimento do suporte de dados (Digital Media Bay) (8) Alavanca de trabalho da tampa do compartimento do suporte de dados (9) Cabo AUX (10) Tomada AUX-IN (11) Tomada de carregamento USB (12) Tecla Mute (13) Tecla de procura para baixo (14) Botão Clock (GPB 18V-5 C) (15) Tecla de ligar/desligar (16) Mostrador (17) Teclas para memorizar programas (18) Botão Source (19) Tecla de procura para cima (20) Tecla Equalizer (21) Tecla Bluetooth® (22) Botão Menu (GPB 18V-5 SC)

(23) Sistema de retenção da cobertura do compartimento da bateria (24) Tampa do compartimento da bateria (baterias de reserva) (25) Tecla de desbloqueio da bateria (26) Bateria (27) Tampa da bateria (Battery Bay) (28) Alavanca de bloqueio da tampa da bateria (29) Encaixe da bateria (30) Antena de haste

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Elementos de indicação

(a) Indicação da frequência de rádio (GPB 18V-5 C) (b) Indicador do nível de energia da bateria (c) Indicação da posição de memória (d) Indicação do nível de agudos/graves (GPB 18V-5 C) (e) Indicação de receção estéreo (f) Indicação de corte de som (g) Indicação de Bluetooth (h) Indicação da fonte de áudio (i) Indicação da predefinição da sonoridade (j) Indicação da hora (k) Indicação multifuncional (GPB 18V-5 SC)

Dados Técnicos

RADIO para estaleiros de obr GPB 18V-5 C GPB 18V-5 SC
Número de produits		3 601 DA4 0.. 3 601 DA4 1..
Receção DAB+ - ●
Tensão de funcionaarto
- no funcionaamento com alimentação eletrica V 230/110 230/110
- no funcionaamento com bateria V 18 18
Potência nominal do amplíficator W 4 × 5 4 × 5
Raio de receção UHF MHz 87,5-108 87,5-108
Raio de receção DAB+ MHz -	174,928-239,200
Compatibiliadade com Bluetooth®		Bluetooth® 5.0	Bluetooth® 5.0
Faixa de frequência de'utilisation de Bluetooth®	MHz	2402-2480	2402-2480
Potência Tmax. de transmissão Bluetooth®	mW 10 10
Baterias dereshva		2 × 1,5 VLR6 (AA)	2 × 1,5 VLR6 (AA)
Peso conforme EPTA-Procedure 01:2014	kg	9,2-10,2A)	9,2-10,2A)
Classe de proteção		±/I	±/I
Temperatura ambiente recomendada durante ocarregamento	°C	0 ... +35	0 ... +35
Temperatura ambiente admissivel durante ofunção	°C	0 ... +35	0 ... +35

RADIO para estaleiros deoras GPB 18V-5 C GPB 18V-5 SC
Temperatura ambiente admissivel durante o armazenamento	°C -20 ... +50 -20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
Carregadores recomendados GAL 18...	GAX 18...	GAL 18...
		GAX 18...
	GAL 36...	GAL 36...

A) Dependendo da bateria utilizada

Abastecimento de energia do rádio

O abastecimento de energia do rádio pode ser feito através da ligação à rede ou de uma bateria de lítio (26).

Se a bateria servir para o abastecimento de energia, só estão disponíveis as funções de modo de áudio e abastecimento de energia de aparelhos externos através da ligação USB integrada.

Operação com ligação à rede

Observe a tensão de rede! A tensão da fonte de corrente elétrica tem de coincidir com os dados que constam na placa de características do rádio. Os rádios marcados para 230 V também podem ser operados com 220 V.

Funcionamento com bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio realizadas no seu rádio. Nota: a utilização de baterias não indicadas para o seu rádio pode causar falhas de funcionamento ou danos no rádio. A bateria de iões de lítio está protegida contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". Com a bateria descarregada, o rádio é desligado através de um circuito de proteção. - Não ligue novamente o rádio, antes de este ter sido desligado pelo circuito de proteção. A bateria pode ficar danificada.

Trocar a bateria

Abra a alavanca de bloqueio (28) da tampa da bateria e abra a tampa da bateria (27).

Para retirar a bateria, pressione a tecla de desbloqueio da bateria (25) e retire a bateria do respetivo compartimento.

Não empregue fora.

Para colocar a bateria, empurre-a para dentro do respetivo compartimento (29), de modo a que as lagoas da bateria fiquem sobre as lagoas do encaixe da bateria. Deixe a bateria engatar.

Feche a tampa da bateria (27) e bloqueie-a.

Indicador do nível de energia da bateria

Com a bateria colocada pode visualizar o nível de carga da bateria (26) no mostrador, com a bateria retirada visualiza na própria bateria.

Indicador do nível de energia da bateria no mostrador

O indicador do nível de carga da bateria (b) surge no mostrador, assim que for colocada uma bateria com tensão, mesmo que o aparelho não esteja ligado à rede elétrica.

Indicacao Capacidade

80-100%

60-80%

40-60%

20-40%

5-20%

0-5%

Indicador do nível de energia da bateria na bateria

Se a bateria for retirada do rádio, é possível visualizar o nível de energia através dos LEDs verdes no indicador do nível de energia da bateria.

Prima a tecla para o indicador do nível de energia da bateria ou para visualizar o nível de energia.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Tipo de bateria GBA 18V...

LEDs Capacidade

Luz permanente 3x verde 60-100%

Luz permanente 2x verde 30-60%

Luz permanente 1x verde 5-30%

Luz intermitente 1x verde 0-5%

Tipo de bateria ProCORE18V...

LEDs Capacidade

Luz permanente 5x verde 80-100%

Luz permanente 4x verde 60-80%

Luz permanente 3x verde 40-60%

Luz permanente 2x verde 20-40%

LEDs Capacidade

Luz permanente 1x verde 5-20%

Luz intermitente 1x verde 0-5%

Para a memorização da hora e para outras definições no rádio é necessário utilizar baterias de reserva. Para tal, é recomendável a utilização de pilhas de manganês alcalino.

Abra a alavanca de bloqueio (28) da tampa da bateria e abra a tampa da bateria (27).

Se necessário, retire a bateria (26).

Para abrir a tampa do compartimento da bateria (24), pressione o sistema de retenção (23) e retire a tampa do compartimento da bateria. Coloque as baterias de reserva fornecidas.

Tenha atenção à polaridade correta de acordo com a representação no interior do compartimento das pilhas.

Coloque novamente a tampa do compartimento da bateria (24).

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Troque as baterias de reserva quando a hora no rádio não for memorizada.

Substitua sempre todas as pilhas em simultâneo. Utilize apenas pilhas de um fabricante e com a mesma capacidade.

Retire as baterias descarregadas do rádio, sempre que não o utilizar durante longos períodos. Em caso de armazenamento prolongado do rádio, as baterias descarregadas podem ficar corroídas ou descarregar-se automaticamente.

Funcionamento

Proteja o rádio contra contacto direto com água. A infiltração de água no rádio aumenta o risco de um choque elétrico. Mantenha as tampas do compartimento da bateria, do compartimento do suporte de dados e das ligações de corrente alternada tanto quanto possível fechadas. As tampas fechadas protegem o rádio de água e pó.

Modo de áudio

Ligar/desligar

Para ligar o rádio prima a tecla de ligar/desligar (15). O mostrador (16) é ativado e é reproduzida a fonte de áudio que está definida quando o rádio foi desligado pela última vez.

Para desligar o rádio prima novamente a tecla de ligar/desligar (15). A definição atual da fonte de áudio é guardada.

Ajustar o volume de som

Quando o rádio é ligado está sempre definido um volume de som baixo.

Para aumentar o volume de som rode o botão Clock (14)

(GPB 18V-5 C) ou o botão Menu (22) (GPB 18V-5 SC) para

a direita, para reduzir o volume de som rode para a esquerda.

A definição do volume de som aparece no mostrador com um valor entre 0 e 30. Antes de definir ou de trocar de emissora de rádio coloque o volume de som num valor baixo, antes de iniciar uma fonte de áudio externa coloque num valor médio.

Para desligar o som pode premir brevemente a tecla Mute (12). No mostrador é exibida a indicação de corte de som (f).

Para ligar novamente o som, prima novamente e por breves instantes a tecla Mute ou rode o botão Clock (14)

(GPB 18V-5 C) ou o botão Menu (22) (GPB 18V-5 SC) para a direita.

Definir a sonoridade

Para que o som seja reproduzido de forma ideal, está integrado um equalizador no rádio.

Pode alterar manualmente o nível de agudos e de graves ou utilizar as predefinições de sonoridade para diferentes estilos de música. Estão disponíveis as definições pré-programadas JAZZ, ROCK, POP e CLASSIC e a definição auto programável CUSTOM. As definições da sonoridade são guardadas separadamente para cada fonte de áudio.

Para selecionar uma das predefinições de sonoridade guardadas, prima por breves instantes a tecla Equalizer (20) até que a definição desejada surja na indicação da predefinição da sonoridade (i) no visor.

Alteração da definição CUSTOM:

• Pode definir o nível de agudos e o nível de graves numa faixa de -5 a +5.
• Pressione a tecla Equalizer (20) durante mais do que 0,5 s. Na indicação da predefinição da sonoridade (i) no visor surge CUSTOM.
• GPB 18V-5 C: na indicação do nível de agudos/graves (d) é exibido TRE, o valor atual do nível de agudos pisca. Rode o botão Clock (14) para alterar o nível de agudos. Rode o botão Clock (14) para guardar o valor definido. Na indicação do nível de agudos/graves (d) é exibido BAS bem como o valor atual do nível de graves. Altere e guarde o nível de graves tal como descrito no nível de agudos.
• GPB 18V-5 SC: na indicação multifuncional (k) é exibido o valor atual do nível de agudos. Rode o botão Menu (22) para alterar o nível de agudos. Rode o botão Menu (22) para guardar o valor definido. Na indicação multifuncional (k) é agora exibido bem como o valor atual do nível de graves. Altere e guarde o nível de graves tal como descrito no nível de agudos.
• Depois de guardar a definição de graves ou 10 s após o último acionamento do botão Clock (14)/botão Menu (22) o rádio muda novamente para a indicação do visor padrão.

Selecionar a fonte de áudio

Para selecionar uma fonte de áudio, prima o botão Source (18) as vezes necessárias, até que seja exibida a fonte de áudio interna ou externa desejada no visor:

DAB: rádio digital através de DAB+ (GPB 18V-5 SC), FM: rádio analógico através de UHF, AUX: rádio analógico através de 3,5 mm AUX IN (10) no compartimento do suporte de dados, - : fonte de áudio externa (p. ex. smartphone) através de ligação por Bluetooth®.

A fonte de áudio atual é reconhecível na indicação da fonte de áudio (h) ou na indicação de Bluetooth® (g).

Definir/guardar emissora de rádio DAB+ (GPB 18V-5 SC)

Para selecionar a fonte de áudio emissora de rádio DAB+, prima o botão Source (18) as vezes necessárias, até que surja a indicação fonte de áudio (h) DAB.

Após uma curta inicialização é reproduzida a última emissora de rádio definida.

O nome da emissora surge respetivamente na LINHA SUPERIOR da indicatória multifuncional (k). Na função de menu é possível definir que informação adicional é indicada na LINHA inferior da indicatória multifuncional.

• Para mudar de emissora, rode o botão Source (18) até que a emissora desejada seja exibida no mostrador. Prima o botão Source (18) para confirmar a seleção. O rádio muda para a emissora selecionada. Em alternativa, pode premir a tecla de procura para baixo (13) ou a tecla de procura para cima (19) para mudar de emissora.
• Para guardar uma emissora definida, prima a tecla para memorizar programas (17) da posição de memória desejada, até que surja o número da posição de memória na indicação da posição de memória (c).
• Para reproduzir uma emissora guardada, prima brevemente uma das teclas para memorizar programas (17). O número da posição de memória surge na indicação da posição de memória (c).

Nota: em caso de problemas de receção, pode iniciar manualmente a procura de emissoras DAB+. Para o efeito, selecione no menu, ou prima simultaneamente a tecla de procura para baixo (13) e a tecla de procura para cima (19). Após conclusão da procura de emissoras, são guardadas 4 emissoras nas posições de memória de programas 1 a 4. As emissoras já guardadas são substituídas.

Se não for possível encontrar uma emissora de rádio DAB+, surge uma indicação na indicatória multifuncional (k).

Definir/guardar emissora de rádio UHF

Para selecionar a fonte de áudio emissora de rádio UHF, prima o botão Source (18) as vezes necessárias, até que surja a indicação fonte de áudio (h) FM.

GPB 18V-5 C: durante a definição surge a frequência de rádio na indicatória da hora (j), depois na indicatória da frequência de rádio (a).

GPB 18V-5 SC: a frequência da emissora atualmente reproduzida surge respetivamente na LINHA SUPERIOR da indicatória multifuncional (k). Na função de menu é possível definir que informação adicional é indicada na LINHA inferior da indicatória multifuncional.

Se a receção de um sinal adequado for suficientemente forte, o rádio comuta automaticamente para a receção estéreo; no mostrador surge a indicação de receção estéreo (e).

• Para definir uma determinada emissora, rode o botão Source (18) até que seja exibida a frequência desejada ou a emissora desejada no mostrador.
• Para procurar a próxima emissora com forte intensidade de sinal, prima brevemente a tecla de procura para baixo (13) ou a tecla de procura para cima (19). A próxima emissora encontrada é exibida no visor e reproduzida.
• Para procurar todas as emissoras com forte intensidade de sinal, prima a tecla de procura para baixo (13) ou a tecla de procura para cima (19) durante mais de 0,5 s. Cada emissora encontrada é reproduzida durante 5 s, e a seguir a procura prossegue até ao fim da banda de frequência. Para cancelar a procura de emissoras, prima brevemente a tecla de procura para baixo (13) ou a tecla de procura para cima (19).
• Para guardar uma emissora definida, prima a tecla para memorizar programas (17) da posição de memória desejada, até que surja o número da posição de memória na indicação da posição de memória (c).
• Para procurar automaticamente e guardar a emissora mais forte, prima simultaneamente a tecla de procura para baixo (13) e a tecla de procura para cima (19). O rádio verifica todas as emissoras acessíveis e guarda as 4 emissoras com a melhor receção nas posições de memória de programas 1 a 4. Tenha em atenção que, no processo, as emissoras já guardadas serão eventualmente substituídas.

Quando a procura estiver concluída, é reproduzida a emissora guardada na posição de memória de programa 1.

• Para reproduzir uma emissora guardada, prima brevemente uma das teclas para memorizar programas (17). O número da posição de memória surge na indicação da posição de memória (c).

Alinhar a antena de haste

O rádio é fornecido com a antena de haste (30) montada. No modo de rádio através de UHF, vire a antena de haste na direção que permita a melhor receção.

Se não houver receção suficiente, coloque o rádio num local com melhor receção.

Nota: se o rádio funcionar numa área imediata a equipamentos de rádio, aparelhos de rádio ou outros

aparelhos eletrónicos, poderão ocorrer interferências na receção de rádio.

Ligar fontes de áudio externas através de AUX

Abra a alavanca de bloqueio (8) e abra a tampa (7) do compartimento do suporte de dados. Encaixe a ficha de 3,5 mm do cabo AUX (9) na tomada AUX IN (10). Ligue o cabo AUX a uma fonte de áudio adequada.

Para reproduzir a fonte de áudio AUX, prima o botão Source (18) as vezes necessárias, até que na indicação da fonte de áudio (h) surja AUX.

Para proteger contra sujidade, feche novamente a tampa (7) do compartimento do suporte de dados e bloqueie-a quando retirar a ficha do cabo AUX.

Se o tamanho for adequado, também pode acomodar a fonte de áudio ligada através de AUX no compartimento de arrumação (6).

Se durante o modo AUX for premida uma das teclas para memorizar programas (17), o rádio muda para a emissora guardada no último modo de rádio utilizado.

Reproduzir/comandar fontes de áudio externas através de Bluetooth®

Para reproduzir uma fonte de áudio (p. ex. smartphone) via Bluetooth®, prima o botão Source (18) as vezes necessárias até que surja a indicação Bluetooth® (g) no visor, ou prima brevemente a tecla Bluetooth® (21) independente da fonte de áudio atual.

Se o rádio já tiver estado ligado a uma fonte de áudio externa via Bluetooth® e se esta fonte de áudio estiver disponível, é estabelecida automaticamente uma ligação com esta fonte de áudio. Assim que a ligação estiver estabelecida, a indicação de Bluetooth® (g) acende de forma permanente. GPB 18V-5 SC: o nome do aparelho ligado via Bluetooth® é exibido na linha superior da indicação multifuncional (k). Na linha inferior é exibido o texto transmitido pelo aparelho ligado.

Se não for possível estabelecer ligação num espaço de 2 min, o estabelecimento da ligação é interrompido e a indicação de Bluetooth® (g) pisca de forma permanente. GPB 18V-5 SC: na indicação multifuncional (k) surge .

Após mais 17 min sem estabelecimento de ligação, o rádio desliga-se automaticamente.

Estabelecer nova ligação via Bluetooth®:

• Para estabelecer ligação com uma nova fonte de áudio externa, prima a tecla de Bluetooth® (21) durante mais de 0,5 s. Isto também é possível durante um processo de procura, com a existência de ligação ou no funcionamento com outras fontes de áudio.
• O rádio inicia o processo de procura. Durante o processo de procura, a indicação de Bluetooth® (g) pisca.
• Ative a ligação através de fonte de áudio externa. Nos smartphones isto é geralmente possível dentro das definições no menu Bluetooth®. O rádio aparece como fonte disponível com o nome GPB 18V-5 C xxx ou GPB 18V-5 SC xxx. Observe também o manual de instruções da sua fonte de áudio/do seu smartphone.

Assim que existir uma ligação via Bluetooth, a indicação de Bluetooth (g) acende de forma permanente. A fonte de áudio ligada via Bluetooth® também pode ser comandada através do rádio: - Para selecionar e iniciar uma faixa, prima brevemente a tecla de procura para cima (19) ou a tecla de procura para baixo (13) as vezes necessárias, até que a faixa desejada seja alcançada. A reprodução da faixa selecionada é iniciada automaticamente. - Para interromper a reprodução, prima a tecla Mute (12). No visor é exibida a indicação de corte de som (f). - Para continuar a reprodução, prima novamente a tecla Mute (12), altere o volume de som ou prima a tecla de procura para cima (19) ou a tecla de procura para baixo (13). - Para avançar ou recuar dentro de uma faixa, mantenha a tecla de procura para cima (19) ou a tecla de procura para baixo (13) premida, até que o ponto desejado da faixa seja alcançado.

Se durante o funcionamento através de Bluetooth® for premida uma das teclas para memorizar programas (17), o rádio muda para a emissora guardada no último modo de rádio utilizado.

Definir a indicação da hora (GPB 18V-5 C)

Para aceder ao menu da indicação da hora, prima por breves instantes o botão Clock (14).

Pode selecionar entre os formatos de 12 horas <12H> e 24 horas <24H> bem como definir as horas e os minutos.

Navegar no menu:

• Alterar as definições do menu: rode o botão Clock (14).
• Guardar as definições do menu: prima o botão Clock.
• Depois de guardar a definição dos minutos ou às 10 s após o último acionamento do botão Clock, o rádio muda novamente para o modo de gravação.

Troque as baterias de reserva quando a hora no rádio não for memorizada.

Função Reset (GPB 18V-5 C)

Para repor todas as definições do rádio para as definições de fábrica (Reset), prima o botão Clock (14) durante mais de 0,5 s. No visor surge .

Rode o botão Clock (14), para selecionar entre a reposição <YES> e o regresso às definições atuais <NO>. Confirme a seleção premindo o botão Clock.

Alterar as definições do menu (GPB 18V-5 SC)

Para aceder à função de menu, prima o botão Menu (22).

Navegar no menu:

- Percorrer um menu: rode o botão Menu (22). - Selecionar e guardar uma definição de menu: prima o botão Menu (22). - Mudar para um submenu: prima o botão Menu (22). - Mudar de um submenu de volta para um menu superior: prima a tecla de procura para baixo (13). Quando o nível

de menu máximo é alcançado, o rádio regressa ao modo de áudio.

Para sair da função de menu num nível qualquer e para regressar ao modo de áudio, prima a tecla de procura para baixo (13) durante mais de 1 s. Em alternativa, o rádio muda automaticamente para o modo de áudio 10 s após a última pressão da tecla.

Se as definições do menu já não foram guardadas ao desligar o rádio, mude as baterias de reserva.

Opções do menu (GPB 18V-5 SC)

A seleção do menu depende em parte do modo de áudio em que o rádio se encontra.

Dentro do menu é exibido respetivamente o nome do menu na LINHA SUPERIOR da indicação multifuncional (k) e a definição selecionável na LINHA inferior.

Menu Hora: pode selecionar entre os formatos de 12 horas <12 Hour Mode> e 24 horas <24 Hour Mode> e definir manualmente a hora. Se na fonte de áudio DAB estiver selecionada uma emissora de rádio que transmita a hora, esta hora é aceite automaticamente.

Menu Reset: pode repor todas as definições do menu para a definição de fábrica ou regressar às definições atuais. (com fonte de áudio DAB) Menu Procura automática de emissoras: pode iniciar uma procura automática de emissoras. (com fonte de áudio DAB) Menu Sintonização manual: pode definir manualmente a frequência desejada. (com fonte de áudio DAB) Menu Tipo de indicação: pode selecionar que texto é exibido na LINHA inferior da indicação multifuncional (k): - o texto de informação transmitido pela emissora de rádio, - a frequência da emissora <Frequency> - a intensidade do sinal - o tipo de programa transmitido pela emissora de rádio. (com fonte de áudio FM) Menu Tipo de indicação: pode selecionar que texto é exibido na LINHA inferior da indicação multifuncional (k): - o texto de informação transmitido pela emissora de rádio, - o nome da emissora, - o tipo de programa transmitido pela emissora de rádio.

Abastecimento de energia de aparelhos externos

Tomada USB

Com a ajuda da ligação USB pode ser carregados aparelhos cujo abastecimento de energia seja possível

através de USB (p. ex. diversos telemóveis). A corrente de carga máxima é de 2,1 A.

Abra a alavanca de bloqueio (8) e abra a tampa (7) do compartimento do suporte de dados. Conecte a ligação USB do aparelho externo através de um cabo USB adequado à tomada de carregamento USB (11) (USB) do rádio.

Não funciona com bateria: o aparelho externo só pode ser carregado quando o rádio estiver ligado.

Se o tamanho for adequado, o aparelho externo pode ser armazenado no compartimento de arrumação (6) durante o carregamento. Se o aparelho externo aquecer durante o processo de carga, deixe a tampa (7) do compartimento do suporte de dados aberta, para proteger o aparelho externo contra sobreaquecimento.

Se o processo de energia estiver concluído ou se o cabo USB tiver sido retirado, feche novamente a tampa (7) para proteger o rádio de sujidade.

Ligação de corrente alternada

Com a ajuda das ligações de corrente alternada pode operar aparelhos elétricos externos. As tomadas podem variar mediante a observação das normas especificadas do país. O abastecimento de energia de aparelhos externos através da ligação de corrente alternada só é possível com o rádio ligado à rede e não através de uma bateria inserida. Se o rádio estiver ligado à rede elétrica, a luz de controlo verde (3) acende para confirmação.

A soma dos consumos de corrente (máximos admissíveis) de todos os aparelhos externos ligados não pode exceder o valor indicado na tabela seguinte (ver também a inscrição na carcaça por baixo das tampas de cobertura (4)):

Número de produits Soma do consumo de corrente max. (em A)
3 601 DA4 000 15
3 601 DA4 100 15
3 601 DA4 170 12
3 601 DA4 1W0 15
3 601 DA4 130 9
3 601 DA4 140 9

Abra uma tampa de cobertura (4) das ligações de corrente alternada e insira a ficha do aparelho elétrico externo numa tomada (5) do rádio.

Instruções de trabalho

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de armazenamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Manutenção e assistência técnica

Manutenção e limpeza

Mantenha o rádio limpo para trabalhar bem e de forma segura.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Limpe a sujidade com um pano húmido e macio. Não utilize detergentes ou solventes.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontre o seu representante da assistência técnica em:

As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações.

No envio por transportadores (por ex: transporte aéreo ou transportadora), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso, é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor, observe também eventuais diretivas nacionais suplementares.

Eliminação

Os rádios, baterias/pilhas, acessórios e embalagens devem ser enviados para uma reciclagem ecológica de matéria-prima.

Não deite rádios nem baterias/pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente os rádios que já não são usados e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-los para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humana devido à possível presença de substâncias perigosas.

Baterias/pilhas:

Iões de lítio:

Observe as indicações na secção Transporte (ver "Transporte", Página 44).

Armazenar a uma temperatura entre -20°C e 50°C. Não deixe, por exemplo, o aparelho no carro durante o verão.

Indikência Kapacita
	80-100 %
	60-80 %
	40-60 %
	20-40 %

Indicação Capacidade

5-20%

0-5%

(1.0 g) "Mudo" aos (12)
