Ürün Tipi	Şantiye Radyosu
Marka	Bosch
Model	GPB 18V5 C Professional
Referans	3 601 DA4 0..
Ağırlık (aküye göre)	9,2 – 10,2 kg
Şebeke Beslemesi	230/110 V
Pil Beslemesi	18 V (lityum-iyon akü)
Amplifikatör Gücü	4 × 5 W
Radyo Alımı	FM (87,5–108 MHz)
Bluetooth	Bluetooth® 5.0, yayın gücü 10 mW
USB Şarj Portu	USB, maksimum akım 2,1 A
AC Güç Çıkışları	Evet, toplam akım maks. 15 A'ya kadar (referansa göre)
Ekolayzer	Ön ayarlar JAZZ, ROCK, POP, CLASSIC, CUSTOM
Yedek Piller	2 × 1,5 V LR6 (AA)
Koruma Sınıfı	IP54 (tahmini)
Kullanım Sıcaklığı	0 °C ila +35 °C
Depolama Sıcaklığı	-20 °C ila +50 °C
Uyumlu Aküler	GBA 18V…, ProCORE18V…
Bakım	Yumuşak, nemli bir bezle temizleyin; deterjan veya solvent kullanmayın
Güvenlik	Su sıçramalarına karşı koruma; elektronik hücre koruması (ECP)
Onarılabilirlik	Yetkili Bosch servis merkezi tarafından onarım; orijinal parçalar

Sık sorulan sorular - GPB 18V5 C Professional BOSCH

Radyo nasıl açılıp kapatılır?

Açmak veya kapatmak için Açma/Kapama düğmesine (15) basın. Açıldığında, en son kullanılan ses kaynağı devam eder.

Ses seviyesi nasıl ayarlanır?

Sesi artırmak için Clock (14) (GPB 18V-5 C) veya Menu (22) (GPB 18V-5 SC) düğmesini saat yönünde, azaltmak için saat yönünün tersine çevirin. Değer 0 ile 30 arasında görüntülenir.

Bluetooth® işlevi nasıl kullanılır?

Bluetooth® sembolü (g) görünene kadar Kaynak (18) düğmesine basın veya Bluetooth® düğmesine (21) kısaca basın. Yeni bir cihaz eşleştirmek için Bluetooth® düğmesini 0,5 saniyeden uzun süre basılı tutun. Cihazınızın Bluetooth ayarlarında 'GPB 18V-5 Cxxxx' adı altında radyoyu seçin.

Radyoda saat nasıl ayarlanır?

GPB 18V-5 C modeli için, saat menüsüne girmek üzere Clock (14) düğmesine kısaca basın, ardından formatı (12s/24s) seçmek için çevirin ve saat/dakikayı ayarlayın. GPB 18V-5 SC modeli için Menu (22) düğmesini kullanın ve 'Saat' seçeneğine gidin.

Bir radyo istasyonu nasıl kaydedilir?

İstediğiniz istasyonu ayarlayın, ardından hafıza tuşlarından (17) birine konum numarası görünene kadar uzun basın (>0,5 s). İstasyon kaydedilir.

Yedekleme için hangi tür piller kullanılmalıdır?

İki adet LR6 (AA) 1,5 V alkalin-mangan pil kullanın. Akü kapağının altındaki pil bölmesinde belirtilen kutuplara dikkat ederek takın.

Radyo üzerinden akıllı telefonumu şarj edebilir miyim?

Evet, USB soketi (11) maksimum 2,1 A şarj akımı sağlar. USB kablosunu sokete ve cihazınıza bağlayın. Şarj sadece radyo açıkken ve şebeke veya akü ile beslendiğinde mümkündür.

Radyo ayarları nasıl sıfırlanır?

GPB 18V-5 C için, Clock (14) düğmesine 0,5 saniyeden uzun basın, ardından 'Reset' seçeneğini seçmek için çevirin ve onaylayın. GPB 18V-5 SC için, Menu (22) düğmesiyle menüye gidin, 'Reset'i seçin ve onaylayın.

Önemli güvenlik önlemleri nelerdir?

Radyoyu yağmura veya neme maruz bırakmayın. Yalnızca önerilen şarj cihazlarını kullanın. Güç kablosunu değiştirmeyin. Hasar durumunda onarımı bir profesyonele bırakın. Hasarlı aküler buhar çıkarabilir; odayı havalandırın.

Radyo nasıl temizlenir?

Dış yüzeyi temizlemek için yumuşak, nemli bir bez kullanın. Deterjan veya solvent kullanmayın. Akü havalandırma deliklerini yumuşak, kuru bir fırça ile temiz tutun.

KULLANIM KILAVUZU GPB 18V5 C Professional BOSCH

Bütün güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Bütün güvenlik uyarılarını ve talimatlarını ileride kullanmak üzere saklayın.

Her kullanımdan önce radyoyu, kabloyu ve fişi kontrol edin. Hasar tespit edecek olursanız radyoyu kullanmayın. Radyoyu ve fişi kendiniz açmayın ve orijinal yedek parça kullanma koşulu ile sadece bir uzman tarafından onarılmasını sağlayın. Hasarlı radyo, kablo ve fiş elektrik çarpma riskini artırır. Şebeke fişinin, kolay erişilebilen bir topraklı prize takılması gerekir. Şebeke fişinin, prize uygun olması gerekir. Fiş, hiçbir biçimde değiştirilemez. Radyo ile birlikte adaptörlü fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpma tehlikesini azaltır. Radyoyu şebekeden çalıştırırken şebeke kablosunu tamamen açın. Aksi takdirde şebeke kablosu ısınabilir. Radyoyu taşımak, asmak veya fişi prizden çekmek için kabloyu kullanmayın. Kabloyu ısı kaynaklarından, yağdan, keskin kenarlı nesnelerden ve hareketli alet parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.

Radyoyu yağmura ve neme karşı koruyun. Suyun radyonun içine sızması elektrik çarpması tehlikesini artırır.

Aküyü açmayın. Kısa devre tehlikesi vardır. Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir. Yanlış kullanım veya hasarlı akü, yanıcı sıvının aküden dışarı sızmasına neden olabilir. Bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas ederseniz temas eden yeri su ile yıkayın. Sıvı gözlerinize gelecek olursa hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. ▶ Kullanım dışındaki aküyü, kontaklar arasında köprüleme yapabilecek ataçlar, madeni paralar, anahtarlar, çiviler, vidalar veya başka küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir. Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.

Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

Bluetooth® ismi ve işareti (logosu) Bluetooth SIG, Inc. firmasının tescilli markası ve mülkiyetindedir. Bu isim ve işaretin Robert Bosch Power Tools GmbH firması tarafından her türlü kullanımı lisanslıdır.

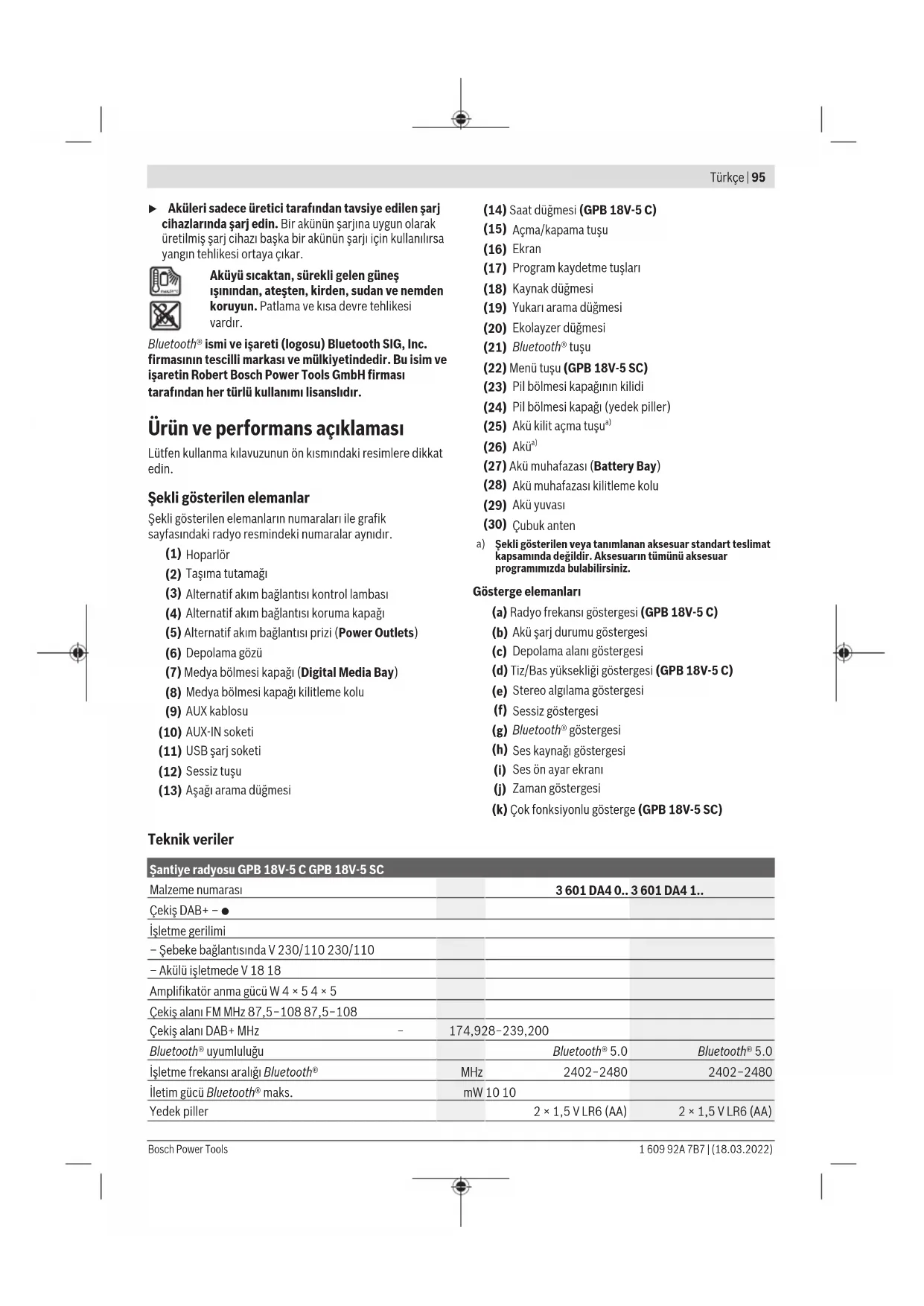

Ürün ve performans açıklaması

Lüfén kullanma kulavuzunun on kismindaki resimlere dikkat edin.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki radyo resmindeki numaralar aynıdır.

(1) Hoparlör (2) Taşıma tutamağı (3) Alternatif akım bağlantısı kontrol lambası (4) Alternatif akım bağlantısı koruma kapağı (5) Alternatif akım bağlantısı prizi (Power Outlets) (6) Depolama gözü (7) Medya bölmesi kapağı (Digital Media Bay) (8) Medya bölmesi kapağı kilitleme kolu (9) AUX kablosu

(10) AUX-IN Soketi (11) USB Şarj soketi (12) Sessiz tuşu (13) Aşağı arama düğmesi

(14) Saat düğmesi (GPB 18V-5 C) (15) Açma/kapama tuşu (16) Ekran (17) Program kaydetme tuşları (18) Kaynak düğmesi (19) Yukarı arama düğmesi (20) Ekolayzer düğmesi (21) Bluetooth® tuşu (22) Menü tuşu (GPB 18V-5 SC) (23) Pil bölmesi kapağının kilidi (24) Pil bölmesi kapağı (yedek piller) (25) Akü kilit açma tuşu a) (26) Akü a) (27) Akü muhafazası (Battery Bay) (28) Akü muhafazası kilitleme kolu (29) Akü yuvası (30) Çubuk anten

a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Gösterge elemanları

(a) Radyo frekansı göstergesi (GPB 18V-5 C) (b) Akü şarj durumu göstergesi (c) Depolama alanı göstergesi (d) Tiz/Bas yüksekliği göstergesi (GPB 18V-5 C) (e) Stereo algılama göstergesi (f) Sessiz göstergesi (g) Bluetooth® göstergesi (h) Ses kaynağı göstergesi (i) Ses ön ayar ekranı (j) Zaman göstergesi (k) Çok fonksiyonlu gösterge (GPB 18V-5 SC)

Teknik veriler

Şantıye radyosu GPB 18V-5 C GPB 18V-5 SC
Malzeme numarası		3601 DA4 0.. 3601 DA4 1..
Çekiş DAB+ - ●
İşletme gerilimi
- Şebeke böglantışında V 230/110 230/110
- Aküllu iletmede V 18 18
Amplifikator anmaGPCU W 4 × 5 4 × 5
Çekiş alanı FM MHz 87,5-108 87,5-108
Çekiş alanı DAB+ MHz	-	174,928-239,200
Bluetooth® uyumluluğu		Bluetooth® 5.0	Bluetooth® 5.0
İşletme frekansi araligi Bluetooth®		MHz	2402-2480
İletimGPCU Bluetooth® maks.		mW	10 10
Yedek piller		2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)

96|Türkçe

Şantiye radyosu GPB 18V-5 C GPB 18V-5 SC
Ağırkı EPTA-Procedure 01:2014 uyarıncı kg 9,2-10,2	A)	9,2-10,2A)
Korum alanıf /I /I	B)	B)
Şarjf sirasindo onerilen ortamaticakı°C 0 ... +35 0 ... +35
Çalışma sirasindo izin verilen ortamaticakı°C 0 ... +35 0 ... +35
Depolama sirasindo izin verilen ortamaticakı°C -20 ... +50 -20 ... +50
Tavsiye edilen aküler GBA 18V...	ProCORE18V...	GBA 18V...ProCORE18V...
Tavsiye edilen Şarj cihazları GAL 18...		GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

A) Kullanılan aküye bağlıdır

Radyo enerji beslemesi

Radyonun enerji beslemesi bir şebeke bağlantısı veya lityum iyon akü (26) üzerinden sağlanabilir.

Enerji beslemesi için akü kullanılıyorsa, entegre USB bağlantısı üzerinden harici cihazlar için yalnızca ses işletimi ve enerji beslemesi fonksiyonları kullanılabilir.

Şebeke bağlantısı ile işletim

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi, radyonun tip etiketindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş radyolar, 220 V ile de çalıştırılabilir.

Akü ile çalışma

Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları radyonuzda kullanılabilen Lityum İyon aküler için tasarlanmıştır.

Not: Radyonuza uygun olmayan akülerin kullanılması hatalı işlevlere veya radyoda hasara neden olabilir. Lityum iyon akü "Electronic Cell Protection (ECP)" (Elektronik Hücre Koruması) sistemi ile derin deşarja karşı korunmalıdır. Akü boşaldığında radyo bir koruma devresi üzerinden kapanır.

▶ Koruma devresi tarafından kapatıldığında radyoyu tekrar açmayın. Aksi takdirde akü hasar görebilir.

Akünün değiştirilmesi

Akü kapağının kilitleme kolunu (28) çevirin ve akü kapağını (27) kaldırın.

Aküyü çıkarmak için akü kilit açma tuşuna (25) basın ve aküyü akü yuvasından çekerek çıkarın. Bunu yaparken güç kullanmayın.

Aküyü takmak için, akü bağlantıları akü yuvasının bağlantılarına gelecek şekilde aküyü akü yuvasına (29) itin. Akünün kilitleme yapmasını sağlayın.

Akü kapağını (27) kapatın ve kilitleyin.

Akü şarj durumu göstergesi

Akü takıldığında, akünün (26) şarj durumunu ekranda, akü çıkarıldığı zaman, akünün üzerinde görebilirsiniz.

Ekrandaki akü şarj durumu göstergesi

Yeterli gerilime sahip bir akü takıldığında ve radyo akım şebekesine bağlı olmadığında, ekranda akü şarj durum göstergesi (b) görünür.

Gösterreich Kapasite
300	%80-100
200	%60-80
100	%40-60
75	%20-40
50	%5-20
0	%0-5

Aküdeki akı Şarj durumu östergesi

Akü radyodan çıkarıldığında şarj durumu, akünün şarj durumu göstergesinin yeşil LED'leriyle gösterilir.

Şarj durumunu görmek için şarj durumu göstergesi tuşlanır ya da üzerine basın.

Şarj durumu göstergesi tuşuna basıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.

Akü tipi GBA 18V...

LED'ler	Kapasite
Sürekli,isik 3×yeşil	%60-100
Sürekli,isik 2×yeşil	%30-60
Sürekli,isik 1×yeşil	%5-30
YanıpSONEN,isik 1×yeşil	%0-5

Akü tipi ProCORE18V...

LED'ler	Kapasite
Sürekli—isik 5×yesil	%80-100
Sürekli—isik 4×yesil	%60-80

LED'ler Kapasite

Sürekli ışık 3× yeşil %40 - 60

Sürekli ışık 2× yeşil %20 - 40

Sürekli ışık 1× yeşil %5 - 20

Yanıp sönen ışık 1× yeşil %0 - 5

Yedek pillerin takılması/değiştirilmesi

Radyoda saat ayarlarının ve diğer ayarların yapılabilmesi için yedek piller takılmalıdır. Bunun için alkali manganez pillerin kullanılması önerilir.

Akü kapağının kilitleme kolunu (28) açın ve akü kapağını (27) kaldırın.

Gerekiyorsa aküyü (26) çıkarın.

Pil bölmesi kapağını (24) açmak için kilide (23) basın ve pil bölmesi kapağını dışarı çekin. Birlikte verilen yedek pilleri yerleştirin.

Batarya gözünün iç tarafındaki şekle bakarak kutuplamayı yapın.

Pil bölmesi kapağını (24) tekrar takın.

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Saat artık radyoda kayıtlı değilse, yedek pilleri değiştirin.

Bütün bataryaları daima eş zamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

Uzun süre kullanmayacaksanız, yedek pilleri radyodan çıkarın. Radyo uzun süre kullanılmadığında, yedek piller korozyona uğrayabilir ve kendiliğinden deşarj olabilir.

Çalışma

Radyoyu doğrudan su temasından koruyun. Suyun radyonun içine sızması elektrik çarpması tehlikesini artırır. Akü bölmesinin, medya bölmesinin ve alternatif akım bağlantılarının kapaklarını mümkün olduğunca kapalı tutun. Kapalı kapaklar radyoyu su ve tozdan korur.

Ses iletimi

Açma/kapama

Radyoyu açmak için açma/kapama tuşuna (15) basın.

Ekran (16) etkinleşir ve radyo en son kapatıldığında ayarlanan ses kaynağını çalar.

Radyoyu kapatmak için yeniden açma/kapama tuşuna (15) basın. Ses kaynağının geleceği ayarı kaydedilir.

Enerjiden tasarruf etmek için radyoyu sadece kullanacağınız zaman açın.

Ses şiddetinin ayarlanması

Radyo açıldığında ses şiddeti daima düşüktür.

Ses şiddetini artırmak için saat düğmesini (14)

(GPB 18V-5 C) veya menü düğmesini (22) (GPB 18V-5 SC)

saat yönünde çevirin, ses şiddetini azaltmak için ise saat yönünün tersinde çevirin.

Ekranda 0 ile 30 arasında bir değerle ses seviyesi ayarı görüntülenir. Ses şiddetini bir radyo vericisini ayarlamadan

veya değiştirmeden önce düşük bir değere, harici bir ses kaynağını başlatmadan önce ise bir değere ayarlayın. Sesi kapatmak için sessiz tuşuna (12) kısa süreli basmanız yeterlidir. Ekranda sessiz modu göstergesi (f) görünür.

Sesi tekrar açmak için, ya yeniden kısa süreli olarak sessiz tuşuna basın ya da saat düğmesini (14) (GPB 18V-5 C) veya menü düğmesini (22) (GPB 18V-5 SC) saat yönünde çevirin.

Sesin ayarlanması

Optimum ses kalitesi için radyoya bir ekolayzer entegre edilmiştir.

Tiz ve bas yüksekliğini manuel olarak değiştirebilir veya farklı müzik stilleri için ses ön ayarlarını kullanabilirsiniz. Önceden programlanmış ayarlar JAZZ, ROCK, POP ve CLASSIC ile size özel programlanabilir ayar CUSTOM arasında seçim yapabilirsiniz. Ses ayarları her ses kaynağı için ayrı ayrı kaydedilir.

Kaydedilmiş ses ön ayarlarından birini seçmek için, Ekolayzer tuşuna (20) kısa süreli olarak, ekranda ses ön ayarı (i) için istenen ayar görünene kadar arka arkaya basın.

CUSTOM ayar değişikliği:

-Tiz seviyesini ve bas seviyesini -5 ile +5 arasında ayarlayabilirsiniz. -Ekolayzer tuşuna (20) 0,5 sn'den uzun süre basın. Ekrandaki ses ön ayarı göstergesinde (i) ilgili CUSTOM görünür. - GPB 18V-5 C: Tiz/Bas yüksekliği göstergesinde (d) ilgili TRE gösterilir, tiz seviyesi değeri yanıp söner. Tiz seviyesini değiştirmek için saat düğmesini (14) çevirin. Ayarlanan değeri kaydetmek için saat düğmesine (14) basın.

Tiz/Bas yüksekliği göstergesinde (d) şimdi BAS ile bas seviyesinin değeri gösterilir. Tiz seviyesinde olduğu gibi bas seviyesini değiştirin ve kaydedin.

• GPB 18V-5 SC: Çok fonksiyonlu göstergede (k) ilgili ve tiz seviyesinin güncel değeri gösterilir. Tiz seviyesini değiştirmek için menü düğmesini (22) çevirin. Ayarlanan değeri kaydetmek için menü düğmesine (22) basın. Çok fonksiyonlu göstergede (k) şimdi ve bas seviyesinin güncel değeri gösterilir. Tiz seviyesinde olduğu gibi bas seviyesini değiştirin ve kaydedin. -Bas ayarı kaydedildikten sonra veya saat düğmesine (14)/menü düğmesine (22) basıldıktan 10 sn sonra, radyo tekrar standart ekran göstergesine geri döner.

Ses kaynağının seçilmesi

Bir ses kaynağı seçmek için, ekranda istenen dahili veya harici ses kaynağı görünene kadar kaynak düğmesine (18) arka arkaya basın: DAB: DAB+ (GPB 18V-5 SC) üzerinden dijital radyo, FM: FM üzerinden analog radyo, AUX: Medya bölmesindeki 3,5 mm kovan AUX IN (10) üzerinden harici ses kaynağı (örneğin CD çalar),

• Bluetooth® üzerinden bağlantı yoluyla harici ses kaynağı (örn. akıllı telefon). Güncel ses kaynağı ses kaynağı göstergesinde (h) veya Bluetooth® göstergesinde (g) görülebilir.

DAB+ radyo istasyonlarını ayarlama/kaydetme (GPB 18V-5 SC)

Ses kaynağı DAB+ radyo istasyonunu seçmek için ses kaynağı düğmesine (18), ekranda ses kaynağı (h) DAB görünene kadar arka arkaya basın.

Kısa bir başlatmadan sonra, son ayarlanan radyo istasyonu çalınır.

İstasyonun adı çok fonksiyonlu ekranın (k) üst satırında görünür. Çok fonksiyonlu ekranın alt satırında hangi ek bilgilerin gösterileceğini menü fonksiyonu içinde ayarlayabilirsiniz.

• İstasyonu değiştirmek için, ekranda istenen verici gösterilinceye kadar kaynak düğmesini (18) çevirin. Seçimi onaylamak için kaynak düğmesine (18) basın. Radyo seçilen istasyona döner. Alternatif olarak, istasyonu değiştirmek için aşağı arama düğmesine (13) veya yukarı arama düğmesine (19) basabilirsiniz.
• Önceden ayarlanmış bir istasyonu kaydetmek için istenen kayıt yerinin program hafıza tuşuna (17), kayıt yerinin numarası ilgili kayıt yeri göstergesinde (c) görünene kadar basın. Kaydedilmiş bir istasyonu çalmak için program hafıza tuşlarından birine (17) kısa süreli basın. Kayıt yeri numarası ilgili kayıt yeri göstergesinde (c) görünür.

Not: Alım sorunları varsa, DAB+ istasyon taramasını manuel olarak başlatabilirsiniz. Bunu yapmak için aşağı arama tuşuna (13) ve yukarı arama tuşuna (19) aynı anda basın. İstasyon araması tamamlandıktan sonra, 4 istasyon 1 ila 4 arasındaki program hafızası konumlarına kaydedilir. Önceden kaydedilmiş istasyonların üzerine yazılır.

DAB+ radyo istasyonu bulunamazsa, çok fonksiyonlu ekranda (k) belirir.

FM radyo istasyonlarını ayarlama/kaydetme

Ses kaynağı FM radyo istasyonunu seçmek için ses kaynağı düğmesine (18), ekranda ses kaynağı (h) FM görünene kadar arka arkaya basın.

GPB 18V-5 C: Ayar sırasında zaman göstergesinde (j) radyo frekansı gösterilir, ardından ekranda radyo frekansı (a) gösterilir.

GPB 18V-5 SC: O anda çalmakta olan istasyonun frekansı, çok fonksiyonlu göstergenin (k) üst satırında görünür. Çok fonksiyonlu ekranın alt satırında hangi ek bilgilerin gösterileceğini menü fonksiyonu içinde ayarlayabilirsiniz.

Uygun bir sinyal yeterince güçlü bir şekilde alınırsa, radyo otomatik olarak stereo yayın alımına geçer ve ekranda Stereo yayın alımı (e) gösterilir.

Belirli bir istasyona ayarlamak için, ekranda istenen frekans veya istasyon görünene kadar kaynak düğmesini (18) çevirin.

Yüksek sinyal gücüne sahip bir sonraki istasyonu aramak için aşağı arama düğmesine (13) veya yukarı arama düğmesine (19) kısa süreli basın. Bir sonraki bulunan istasyon ekranda gösterilir ve çalınır. Yüksek sinyal gücüne sahip tüm istasyonları aramak için aşağı arama düğmesine (13) veya yukarı arama düğmesine (19) 0,5 sn'den uzun süre basın. Bulunan her istasyon 5 sn boyunca çalınır, daha sonra arama frekans bandının sonuna kadar devam eder. İstasyon aramayı durdurmak için, aşağı arama düğmesine (13) veya yukarı arama düğmesine (19) kısa süreli basın. - Önceden ayarlanmış bir istasyonu kaydetmek için istenen kayıt yerinin program hafıza tuşuna (17), kayıt yerinin numarası ilgili kayıt yeri göstergesinde (c) görünene kadar basın. - En iyi istasyonları otomatik olarak aramak ve kaydetmek için aynı anda aşağı arama düğmesine (13) ve yukarı arama düğmesine (19) basın. Radyo, alınabilen tüm istasyonları kontrol eder ve en iyi sinyal alımı olan 4 istasyonu 1 ila 4 arasındaki program bellek konumlarında saklar. Lütfen önceden kaydedilmiş olan istasyonların üzerine yazılacağını unutmayın. Arama sona erdiğinde, program hafıza yeri 1 konumuna kaydedilen istasyon çalınır. Kaydedilmiş bir istasyonu çalmak için program hafıza tuşlarından birine (17) kısa süreli basın. Kayıt yeri numarası ilgili kayıt yeri göstergesinde (c) görünür.

Çubuk antenin doğrultulması

Radyo, çubuk anten (30) takılı olarak teslim edilir. FM üzerinden radyo çalışması durumunda, çubuk anteni en iyi alımı sağlayacak yönde döndürün.

Yeterli alım yoksa, radyoyu daha iyi alım alabileceğiniz bir yere yerleştirin.

Not: Radyo çalışırken çok yakınlarda telsiz sistemleri, telsiz cihazlar veya diğer elektronik cihazlar mevcutsa radyo alımı bozulabilir.

Harici ses kaynaklarının AUX üzerinden bağlanması

Kilitleme kolunu (8) açın ve medya bölmesi kapağını (7) kaldırın. AUX kablosunun 3,5 mm fişini (9) ilgili AUX IN kovanına (10) takın. AUX kablosuna uygun bir ses kaynağı bağlayın.

AUX ses kaynağını çalmak için, ses kaynağı göstergesi (h) AUX görününceye kadar kaynak düğmesine (18) art arda basın.

AUX kablosunun fişini çıkardığınız takdirde kirlenmeye karşı koruma sağlamak için medya bölmesinin kapağını (7) tekrar kapatın ve kilitleyin.

Boyut uygunsa, AUX üzerinden bağlanan ses kaynağını da depolama gözünde (6) saklayabilirsiniz.

AUX modunda program hafıza düğmelerinden (17) birine basılırsa, radyo en son radyo modunda kaydedilen istasyona geri döner.

Harici ses kaynaklarının Bluetooth® üzerinden çalınması/ kontrol edilmesi

Bir ses kaynağını (örn. Akıllı telefon) Bluetooth® üzerinden oynatmak için, ekranda Bluetooth® (g) görünene kadar kaynak düğmesine (18) arka arkaya basın veya geçerli ses kaynağından bağımsız olarak Bluetooth® (21) düğmesine kısa süre basın.

Radyo zaten Bluetooth® aracılığıyla harici bir ses kaynağına bağlıysa ve bu ses kaynağı kullanılabilir durumdaysa, bu ses kaynağıyla otomatik olarak bağlantı kurulur. Bağlantı kurulduğunda Bluetooth® (g) göstergesi sürekli yanar. GPB 18V-5 SC: Bluetooth® ile bağlanan cihazın adı, çok fonksiyonlu ekranın (k) üst satırında gösterilir. Bağlı cihaz tarafından iletilen metin alt satırda görünür.

2 dakika içinde bağlantı kurulamazsa, bağlantı kurma denemesi sonlandırılır ve Bluetooth® göstergesi (g) sürekli yanıp söner.

GPB 18V-5 SC: Çok fonksiyonlu ekranda (k) ilgili görünür.

Bağlantı kurulmadan 17 dakika daha geçtikten sonra radyo otomatik olarak kapanır.

Bluetooth® ile yeni bağlantı kurulması:

• Yeni bir harici ses kaynağıyla bağlantı kurmak için Bluetooth® (21) tuşuna 0,5 sn'den uzun süre basın. Bu, arama işlemi sırasında, mevcut bir bağlantı olduğunda veya başka bir ses kaynağıyla çalışırken de mümkündür. Radyo arama işlemini başlatır. Bluetooth® göstergesi (g) arama işlemi sırasında yanıp söner. Harici ses kaynağı üzerinden bağlantıyı etkinleştirin. Akıllı telefonlarda, bu genellikle Bluetooth menüsündeki ayarlardan mümkündür. Radyo, GPB 18V-5 C xxx veya GPB 18V-5 SC xxx adı altında kullanılabilir bir kaynak olarak görünür. Lütfen bunun için ses kaynağınızın/akıllı telefonunuzun kullanım talimatlarına bakın.
• Bluetooth® üzerinden bir bağlantı kurulduğunda Bluetooth® (g) göstergesi sürekli yanar.

Bluetooth® üzerinden bağlanan ses kaynağı radyo üzerinden de kontrol edilebilir:

-Bir parçayı seçmek ve başlatmak için, istenen parçaya ulaşılana kadar yukarı arama düğmesine (19) veya aşağı arama düğmesine (13) kısa bir süre basın. Seçilen şarkının çalınması otomatik olarak başlar. -Çalmayı duraklatmak için sessiz tuşuna (12) basın. Ekranda sessiz modu göstergesi (f) görünür. - Çalmaya devam etmek için, sessiz tuşuna (12) yeniden basın, ses şiddetini değiştirin veya yukarı arama düğmesine (19) veya aşağı arama düğmesine (13) basın. -Bir parça içinde hızlı ileri veya geri sarmak için, parçada istenen konuma ulaşılana kadar yukarı arama düğmesini (19) veya aşağı arama düğmesini (13) basılı tutun.

Bluetooth® üzerinden çalıştırma sırasında program hafıza düğmelerinden (17) birine basılırsa, radyo en son radyo modunda kaydedilen istasyona geri döner.

Zaman göstergesinin ayarlanması (GPB 18V-5 C)

Zaman göstergesi menüsüne gitmek için, saat düğmesine (14) kısa süreli basın.

12 saat <12H> ve 24 saat <24H> formatları arasında seçim yapabilir ve saat ile dakikayı ayarlayabilirsiniz.

Menüde hareket:

• Menu ayarının değiştirilmesi: Saat düğmesini (14) çevirin.
• Menu ayarlarının kaydedilmesi: Saat düğmesine basın.
• Menu ayarının kaydedilmesinden sonra veya saat düğmesine basıldıktan 10 sn sonra, radyo ses moduna geri döner.

Saat artık radyoda kayıtlı değilse, yedek pilleri değiştirin.

Sıfırlama fonksiyonu (GPB 18V-5 C)

Radyodaki tüm ayarları fabrika ayarlarına geri almak (sıfırlamak) için, saat düğmesine (14) 0,5 sn'den uzun süre basın. Ekranda < RS> görünür.

Saat düğmesini (14) çevirin ve sıfırlama ile fabrika ayarlarına geri dönme arasında seçim yapın. Saat düğmesine basarak seçiminizi onaylayın.

Menu ayarlarının değiştirilmesi (GPB 18V-5 SC)

Menu fonksiyonuna gitmek için, menu düğmesine (22) basın.

Menüde hareket:

- Bir menüde kaydırma yapma: Menu Düğmesini (22) çevirin. - Menu ayarını seçme ve kaydetme: Menu Düğmesine (22) basın. - Bir alt menüye gelme: Menu Düğmesine (22) basın. - Alt menüden daha üst bir menüye geri dönmek için: Aşağı arama düğmesine (13) basın. En üst menü seviyesine ulaşıldığında, radyo ses moduna geri döner.

Herhangi bir düzeyde menu fonksiyonundan çıkmak ve ses moduna dönmek için, aşağı arama düğmesine (13) 1 sn'den uzun süre basın. Alternatif olarak, radyo son düğmeye basıldıktan 10 sn sonra otomatik olarak ses moduna geri döner.

Radyo kapatıldığında menu ayarları kaydedilmiyorsa, yedek pilleri değiştirin.

Menu seçenekleri (GPB 18V-5 SC)

Menu seçimi kısmen radyonun bulunduğu ses moduna bağlıdır.

Menüler içinde, menünün adı çok fonksiyonlu ekranın (k) üst satırında, seçilebilir ayarlar ise alt satırda gösterilir.

Zaman menüsü: 12 saat <12 Hour Mode> ile 24 saat <24 Hour Mode> formatlarını seçebilir ve zamanı manuel olarak ayarlayabilirsiniz. Ses kaynağı DAB için saati yayınlayan bir radyo istasyonu seçilirse, bu saat otomatik olarak devralınır.

Sıfırlama menüsü: Tüm menü ayarlarını fabrika ayarlarına sıfırlayabilir veya geçerli ayarlara dönebilirsiniz.

100|Türkçe

(ses kaynağı DAB için)

Otomatik istasyon arama menüsü: Otomatik bir istasyon araması başlatabilirsiniz.

(ses kaynağı DAB için)

Manuel ayarlama menüsü: İstediğiniz frekansı manuel olarak ayarlayabilirsiniz.

(ses kaynağı DAB için)

Gösterge türü menüsü: Çok fonksiyonlu ekranın (k) alt satırında hangi metnin görüneceğini seçebilirsiniz:

Radyo istasyonu tarafından yayınlanan bilgi metni

,

• İstasyonun frekansı,

Sinyal gücü

-Radyo istasyonu tarafından yayınlanan program tipi.

(ses kaynağı FM için)

Gösterge türü menüsü: Çok fonksiyonlu ekranın (k) alt satırında hangi metnin görüneceğini seçebilirsiniz:

• Radyo istasyonu tarafından yayınlanan bilgi metni.
• İstasyon adı,

Radyo istasyonu tarafından yayınlanan program tipi.

Harici cihazların enerji beslemesi

USB bağlantısı

USB bağlantısı yardımı ile, USB bağlantısı üzerinden enerji beslemesine izin veren cihazların çoğunu (örneğin cep telefonları) çalıştırabilir veya şarj edebilirsiniz. Maksimum şarj akımı 2,1 Amperdir.

Kilitleme kolunu (8) açın ve medya bölmesi kapağını (7) kaldırın. Harici cihazın USB bağlantısını uygun bir USB kablosu kullanarak radyonun USB şarj soketine (11) (USB) bağlayın.

Bir akü ile çalıştırıldığında, harici cihaz yalnızca radyo açıkken şarj edilebilir.

Boyut uygunsa, harici cihaz şarj sırasında depolama bölümünde (6) saklanabilir. Harici cihaz şarj işlemi sırasında ısınırsa, harici cihazın aşırı ısınmasını önlemek için medya bölmesinin kapağını (7) açık bırakın.

Şarj işlemi bittiğinde veya USB kablosu çıkarıldığında, radyonun kirlenmesini önlemek için kapağı (7) tekrar kapatın.

Alternatif akım bağlantısı

Ek harici elektrikli cihazlar çalıştırmak için alternatif akım bağlantılarını kullanabilirsiniz. Soketler ülkeye özel standartlara göre değişiklik gösterebilir.

Harici cihazların alternatif akım bağlantısı üzerinden enerji beslemesi sadece radyo şebekeye bağlı olduğunda mümkündür ve takılı bir pil ile mümkün değildir. Radyo akım şebekesine bağlıysa, doğrulama olarak yeşil kontrol lambası (3) yanar.

Tüm bağlı elektrikli cihazların izin verilen maksimum akım tüketiminin toplamı, aşağıdaki tabloda verilen değeri

geçmemelidir (ayrıca bkz. koruma kapaklarının (4) altındaki gövdede bulunan etiket):

Malzeme numarası Maks. akum tüketimi toplamı (A cinsinden)
3 601 DA4 000 15
3 601 DA4 100 15
3 601 DA4 170 12
3 601 DA4 1W0 15
3 601 DA4 130 9
3 601 DA4 140 9

Alternatif akım bağlantılarının koruma kapaklarından birini (4) açın ve harici elektrikli cihazın soketini radyonun bir yuvasına (5) takın.

Çalışırken dikkat edilecek hususlar

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü nemden ve sudan koruyun.

Aküyü sadece -20°C ile 50°C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.

Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışıyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Bakım ve servis

Bakım ve temizlik

İyi ve güvenli çalışması için radyoyu her zaman temiz tutun. Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'dan veya Bosch elektrikli el aleti yetkili servisinden temin edilmelidir. Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri, ürününüzün onarımı ve bakımı ile yedek parçalara ilişkin sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com

Bosch uygulama danışma ekibi, ürünlerimiz ve aksesuarları hakkındaki sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkçe

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok. No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağnazlıkar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu/Konya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti.

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer/Bursa

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Sti.

10021 Sok. No: 11 AOSB

Cigli / Izmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakircioglu Elektrik Makine Hirdavat Insaat Nakliyat Sanayi

ve Ticaret Ltd. Sti.

Karaagaç Mah. Sumerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No:48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Czum Bobinaj

Kusget San.Sit.A Blok 11Nolu Cd.No:49/A

Sehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarim Bobinaj

Raif Pasa Caddesi Cay Mahalles No:67

Iskenderun/HATAY

Tel.: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Gün Sah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San.

ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Sezmen Bobinaj Elektrikli E Aletleri İmalatı San ve Tic. Ltd.

Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

IŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Önerilen Lityum İyon aküler tehlikeli madde taşıma

yönetmeliği hükümlerine tabidir. Aküler başka bir

yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde

taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Radyolar, aküler/piller, aksesuarlar ve paketler çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Radyoları ve aküleri/pilleri evdeki çöplere atmayın!

Sadece AB ülkeleri için:

Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış radyolar ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 101) ile onaylama yapın.
