Terméktípus	Építkezési rádió
Márka	Bosch
Modell	GPB 18V5 C Professional
Referencia	3 601 DA4 0..
Súly (akkumulátortól függően)	9,2 – 10,2 kg
Hálózati táplálás	230/110 V
Akkumulátoros táplálás	18 V (lítium-ion akkumulátor)
Erősítő teljesítmény	4 × 5 W
Rádió vétel	FM (87,5–108 MHz)
Bluetooth	Bluetooth® 5.0, adási teljesítmény 10 mW
USB töltőport	USB, max. áramerősség 2,1 A
Váltakozó áramú csatlakozók	Igen, max. össz. áramerősség 15 A-ig (referenciától függően)
Hangszínszabályozó	Előbeállítások: JAZZ, ROCK, POP, CLASSIC, CUSTOM
Biztonsági elemek	2 × 1,5 V LR6 (AA)
Védettségi fokozat	IP54 (becslés)
Üzemi hőmérséklet	0 °C – +35 °C
Tárolási hőmérséklet	-20 °C – +50 °C
Kompatibilis akkumulátorok	GBA 18V…, ProCORE18V…
Karbantartás	Puha, nedves ruhával tisztítsa; ne használjon tisztítószereket vagy oldószereket
Biztonság	Védelem a vízsugár ellen; elektronikus cellavédelem (ECP)
Javíthatóság	Javítás Bosch által engedélyezett szervizben; eredeti alkatrészek

Gyakran ismételt kérdések - GPB 18V5 C Professional BOSCH

Hogyan kapcsoljam be és ki a rádiót?

Nyomja meg a Be/Ki gombot (15) a be- vagy kikapcsoláshoz. Bekapcsoláskor az utoljára használt audioforrás folytatódik.

Hogyan állítsam be a hangerőt?

A GPB 18V-5 C modellnél forgassa el az Óra gombot (14) a hangerő növeléséhez az óramutató járásával megegyező irányba, ellenkező irányba a csökkentéshez. A GPB 18V-5 SC modellnél használja a Menü gombot (22). Az érték 0 és 30 között jelenik meg.

Hogyan használjam a Bluetooth® funkciót?

Nyomja meg a Forrás gombot (18) addig, amíg a Bluetooth® szimbólum (g) meg nem jelenik, vagy röviden nyomja meg a Bluetooth® gombot (21). Új eszköz párosításához tartsa lenyomva a Bluetooth® gombot több mint 0,5 másodpercig. Válassza ki a rádiót a 'GPB 18V-5 Cxxxx' néven az eszköze Bluetooth beállításaiban.

Hogyan állítsam be az időt a rádióban?

A GPB 18V-5 C modellnél röviden nyomja meg az Óra gombot (14) az idő menü eléréséhez, majd forgassa el a formátum (12h/24h) és az óra/perc beállításához. A GPB 18V-5 SC modellnél használja a Menü gombot (22), és navigáljon az 'Idő' opcióhoz.

Hogyan tárolhatok el egy rádióállomást?

Állítsa be a kívánt állomást, majd tartsa lenyomva (több mint 0,5 másodpercig) az egyik memóriagombot (17), amíg a tárolóhely száma meg nem jelenik. Az állomás ekkor eltárolódik.

Milyen típusú elemeket használjak a biztonsági mentéshez?

Két LR6 (AA) 1,5 V-os alkáli mangán elemet használjon. A polaritás betartásával helyezze be az elemeket az akkumulátorfedél alatti elemtartóba.

Tölthetem az okostelefonomat a rádióval?

Igen, az USB-csatlakozó (11) maximum 2,1 A töltőáramot biztosít. Csatlakoztassa az USB-kábelt a csatlakozóhoz és a készülékéhez. A töltés csak akkor lehetséges, ha a rádió be van kapcsolva és hálózati vagy akkumulátoros áramellátás alatt van.

Hogyan állíthatom vissza a rádió beállításait?

A GPB 18V-5 C modellnél nyomja meg az Óra gombot (14) több mint 0,5 másodpercig, majd forgassa el a 'Reset' kiválasztásához, és erősítse meg. A GPB 18V-5 SC modellnél lépjen a menübe a Menü gomb (22) segítségével, válassza a 'Reset' opciót, és erősítse meg.

Milyen fontos biztonsági óvintézkedések vannak?

Ne tegye ki a rádiót esőnek vagy nedvességnek. Csak ajánlott töltőket használjon. Ne módosítsa a tápkábelt. Sérülés esetén bízza a javítást szakemberre. A sérült akkumulátorok gőzöket bocsáthatnak ki; szellőztesse ki a helyiséget.

Hogyan tisztítsam a rádiót?

Puha, nedves ruhával tisztítsa a külső felületet. Ne használjon tisztítószereket vagy oldószereket. Tartsa tisztán az akkumulátor szellőzőnyílásait puha, száraz ecsettel.

HASZNÁLATI ÚTMUTATÓ GPB 18V5 C Professional BOSCH

A rádió elektromos tápellátása

Akkumulátor használata

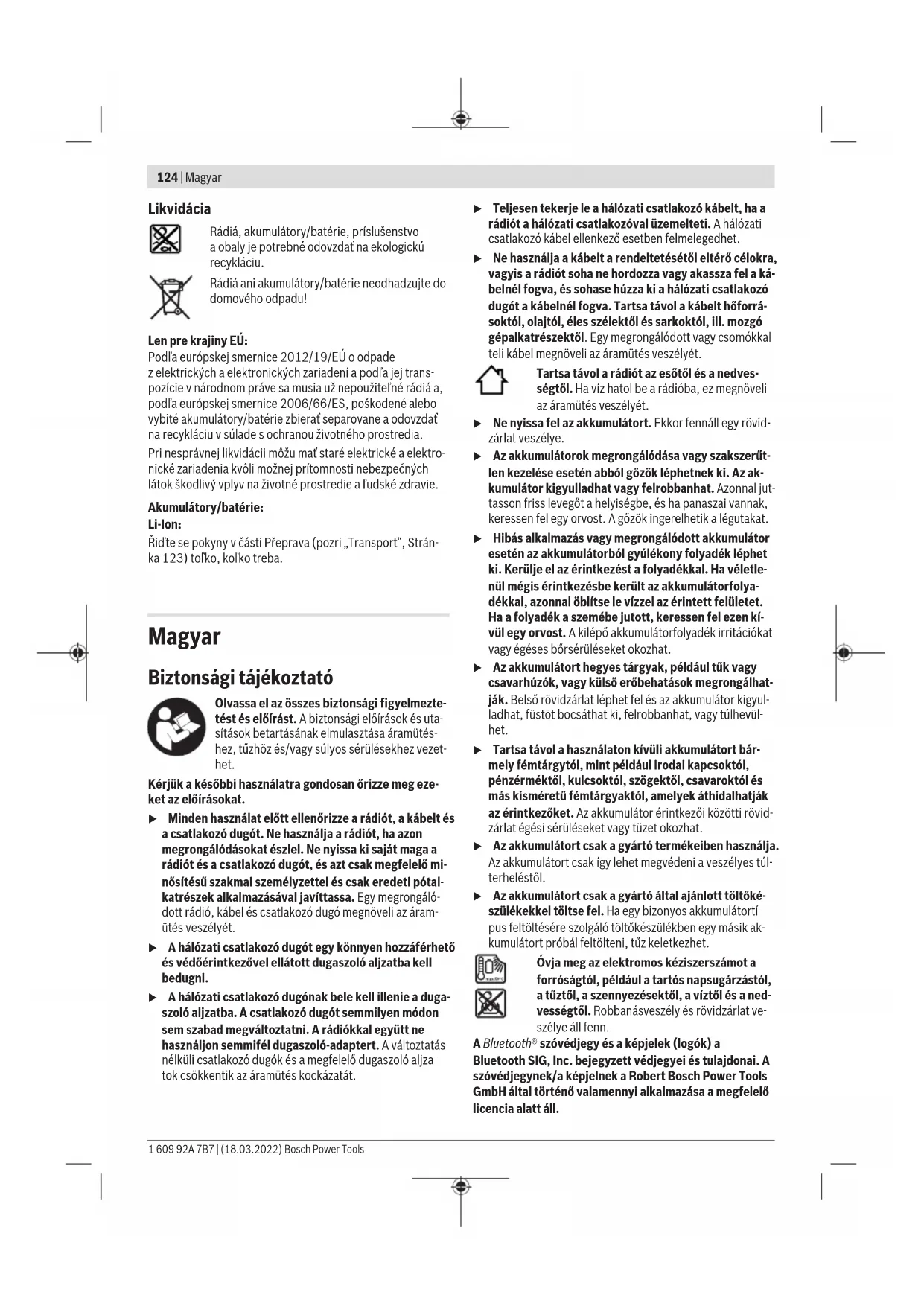

Biztonsági tájékoztató

Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Kérjük, a későbbi használat érdekében gondosan őrizze meg ezeket az előírásokat.

Minden használat előtt ellenőrizze a rádiót, a kábelt és a csatlakozódugót. Ne használja a rádiót, ha azon megrongálódásokat észlel. Ne nyissa ki saját maga a rádiót és a csatlakozódugót, és azt csak megfelelő minősítésű szakmai személyzettel és csak eredeti pótalkatrészek alkalmazásával javíttassa. Egy megrongálódott rádió, kábel és csatlakozódugó megnöveli az áramütés veszélyét. A hálózati csatlakozódugót egy könnyen hozzáférhető és védőérintkezővel ellátott dugaszolóaljzatba kell bedugni. A hálózati csatlakozódugónak bele kell illenie a dugaszolóaljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. A rádiókkal együtt ne használjon semmiféle dugaszoló-adaptert. A változtatás nélküli csatlakozódugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát.

Teljesen tekerje le a hálózati csatlakozó kábelt, ha a rádiót a hálózati csatlakozóval üzemelteti. A hálózati csatlakozó kábel ellenkező esetben felmelegedhet. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a rádiót soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles szélektől és sarkoktól, ill. mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

Tartsa távol a rádiót az esőtől és a nedvességtől. Ha víz hatol be a rádióba, ez megnöveli az áramütés veszélyét.

Ne nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye. Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kiszivárgó akkumulátorfolyadék irritációkat vagy égési bőrsérüléseket okozhat. Az akkumulátort hegyes tárgyak, például csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel, és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet. Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzerméktől, kulcsoktól, szögektől, csavaroktól és más kis méretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől. Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyeződésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

A Bluetooth® szóvédjegy és a képi jelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása megfelelő licencia alatt áll.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a rajz ábrájának, az ábrákat tartalmazó oldalon.

(1) Hangszóró (2) Fogantyú (3) Váltakozó áramú csatlakozó jelzőlámpák (4) Váltakozó áramú csatlakozó fedél (5) Váltakozó áramú csatlakozó dugaszoló aljzat (Power Outlets) (6) Tároló fiók (7) A médiafiók fedele (Digital Media Bay) (8) Médiasiókfedél reteszelőkar (9) AUX-kábel

(10) AUX-IN-hüvely (11) USB-töltőhüvely (12) Némító-gomb (13) Lefelé kereső gomb (14) Óra-gomb (GPB 18V-5C) (15) Be/Ki-gomb (16) Kijelző (17) Program tároló gombok (18) Forrás kijelzőgomb (19) Felfelé kereső gomb

(20) Equalizer-gomb (21) Bluetooth® gomb (22) (GPB 18V-5 SC) menü-gomb (23) Elemfiók fedél reteszelés (24) Elemfiók fedél (pufferelemek) (25) Akkumulátor reteszelés feloldó gomb (26) Akkumulátor (27) Akkumulátorfedél (Battery Bay) (28) Akkumulátorfedél reteszelőkar (29) Akkumulátor kosár (30) Rúdantenna

a) A képeken látható vagy a szövegen leírt tartozékok résben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Kijelző elemek

(a) (GPB 18V-5 C) rádiófrekvencia kijelző (b) Akkumulátor töltöttségi szint kijelző (c) Memóriahely kijelző (d) (GPB 18V-5 C) magas/mélyhangszint kijelző (e) Sztereó vétel kijelzés (f) Némító kapcsolás kijelzése (g) Bluetooth® kijelző (h) Audio forrás kijelző (i) Előttes hangzásbeállítás kijelző (j) Időkijelzés (k) Multifunkcionális kijelző (GPB 18V-5 SC)

Műszaki adatok

Építkezési területi rádio GPB 18V-5 C GPB 18V-5 SC
Rendelési szám		3601 DA4 0..	3601 DA4 1..
DAB+ vétel - ●
Üzemi feszült ség
- halózati üzem mellett V 230/110 230/110
- akkumulátoros üzem mellett V 18 18
Erősítő névleges teljesítány W 4 × 5 4 × 5
URH vételi tartomány MHz 87,5-108 87,5-108
DAB+ vételi tartomány MHz	-	174,928-239,200
Bluetooth® kompatibilités		Bluetooth® 5.0	Bluetooth® 5.0
Bluetooth® üzem frekvencia tartomány	MHz	2402-2480	2402-2480
Max. Bluetooth® adóteljesítény	mW	10 10
Pufferelemek		2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Súly az „EPTA-Procedure 01:2014" (2014/01 EPTA-el-járás) szerint	kg	9,2-10,2A	9,2-10,2A
Érintésvédelmi osztály		±/1	±/1
Javasolt környezeti hämér séklet a tõltés során	°C	0 ... +35	0 ... +35
megengedett környezeti hämér séklet üzemközen	°C	0 ... +35	0 ... +35

Építkezési területi rádió GPB 18V-5 C GPB 18V-5 SC

megengedett környezeti hämér séklet tárolás Közben °C -20 ... +50
Javasolt akkumulátorok GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
Javasolt tõltökészülékek GAL 18...	GAX 18...	GAL 18...
	GAL 36...	GAX 18...
		GAL 36...

A) az alkalmazott akkumulátortól függ

A rádió energiaellátása

A rádió energiaellátását a hálózati csatlakozón vagy egy

(26) Li-ion akkumulátorral lehet biztosítani.

Ha az energiaellátást az akkumulátor biztosítja, akkor csak az audioüzem és a külső készülékeknek a beépített USB-csatlakozón át történő energiaellátása áll rendelkezésre.

Üzemeltetés hálózati csatlakozóról

Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a rádió típustábláján található adatokkal. A 230 V-os rádiókat 220 V hálózati feszültségről is lehet üzemeltetni.

Üzemeltetés az akkumulátorral

Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek vannak pontosan beállítva az Ön rádiójában használható lítium-ion akkumulátorok töltésére. Figyelem: Az Ön rádiójának nem megfelelő akkumulátorok használata működési hibákhoz vagy a rádió megróngálódásához vezethet. A lítium-ionos akkumulátort az "Electronic Cell Protection (ECP)" védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, a rádiót egy védőkapcsoló kikapcsolja. Ne kapcsolja be ismét a rádiót, miután azt a biztonsági védőkapcsolás lekapcsolta. Ez megrongálhatja az akkumulátort.

Az akkumulátor kicserélése

Nyissa ki az akkumulátorfedél (28) reteszelőkarját és hajtsa fel a (27) akkumulátorfedelet.

Az akkumulátor kivételéhez nyomja meg az akkumulátoron található (25) reteszelésfeloldó gombot és húzza ki az akkumulátort az akkumulátorkosárból. Ne erőltesse a kihúzást.

Az akkumulátor behelyezéséhez tolja azt be úgy a (29) akkumulátorkosárba, hogy az akkumulátor csatlakozói az akkumulátorkosár csatlakozóira feküdjenek. Pattintsa be az akkumulátort.

Zárja be és reteszelje a (27) akkumulátorfedelet.

Akkumulátor töltöttségi szint kijelző

A készülékbe helyezett akkumulátor esetén a

(26) akkumulátor feltöltési szintjét a kijelzőn lehet leolvasni, ha az akkumulátor nincs benne a készülékben, akkor pedig magán az akkumulátoron.

Akkumulátor feltöltési kijelzés a kijelzőn

A kijelzőn a (b) akkumulátor feltöltési szintjelző display azonnal megjelenik, mihelyt egy kielégítő feszültségű akkumulátort behelyeznek a készülékbe és a rádió nincs összekötve villamos hálózattal.

Kijelzés Kapacitás

80-100%

60-80%

40-60%

20-40%

5-20%

0-5%

Akkumulátor feltöltési szintjelző az akkumulátoron

Ha az akkumulátort kiveszi a rádióból, a töltési szintet az akkumulátoron elhelyezett feltöltési szintjelző display zöld LED-jein lehet leolvasni.

Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet.

Ha az akkumulátor töltöttségi szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott, és ki kell cserélni.

Akkumulátor típus: GBA 18V...

LED-ek Kapacitás

Tartós fény, 3× zöld 60-100%

Tartós fény, 2× zöld 30-60%

Tartós fény, 1× zöld 5-30%

Villogó fény, 1× zöld 0-5%

Akkumulátor típus: ProCORE18V...

LED-ek Kapacitás

Tartós feny, 5× zöld 80-100%

Tartós feny, 4× zöld 60-80%

Tartós feny, 3× zöld 40-60%

Tartós feny, 2× zöld 20-40%

LED-ek Kapacitás

Tartós fény, 1× zöld 5-20%

Villogó fény, 1× zöld 0-5%

Pufferelemek behelyezése/kicserélése

Az idő és a rádió további beállításai tárolásához pufferelemeket kell a rádióba behelyezni. Erre a célra alkáli-mangán elemeket célszerű használni.

Nyissa ki az akkumulátor fedél (28) reteszelőkarját, és hajtsa fel a (27) akkumulátor fedelet.

Szükség esetén vegye ki a(z) (26) akkumulátort.

A (24) elemfiókfedél felnyitásához nyomja meg

a (23) reteszelést, és vegye le az elemfiók fedelét. Tegye be a berendezéssel szállított pufferelemeket.

Ekkor ügyeljen az elemfiók fedelének belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.

Tegye ismét fel a helyére a (24) elemfiókfedelet.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemét használja.

Vegye ki a rádióból a pufferelemeket, ha azt hosszabb ideig nem használja. A pufferelemek a rádióban egy hosszabb tárolás során korrodálhatnak, vagy maguktól kimerülhetnek.

Üzemeltetés

Óvja a rádiót a vízzel való közvetlen érintkezéstől. Ha víz hatol a rádióba, ez megnöveli az áramütés veszélyét. Lehetőleg tartsa zárva az akkumulátorfiók, a médiafiók és a váltakozóáramú csatlakozók fedelét. A zárt fedelek megóvják a rádiót a víztől és a portól.

Audioüzem

Be- és kikapcsolás

A rádió bekapcsolásához nyomja meg a (15) Be-/Ki-gombot. A (16) kijelző aktiválásra kerül és a rádió legutolsó kikapcsolásakor beállított audioforrás kerül lejátszásra.

A rádió kikapcsolásához nyomja meg ismét a (15) Be-/Ki gombot. Az audioforrás aktuális beállítása tárolásra kerül.

A hangerő beállítása

A bekapcsolás után a rádión mindig egy alacsony hangerő van beállítva.

A hangerő megnöveléséhez forgassa el a (14)

(GPB 18V-5 C) óra-gombot, illetve a (22)

(GPB 18V-5 SC) menü-gombot az óramutató járásával megegyező irányba, a hangerő csökkentéséhez pedig az ellenkező irányba.

A hangerő beállításának 0 és 30 közötti értéke megjelenik a kijelzőn. Egy rádióadó beállítása vagy az adók közötti átkapcsolás

Csatlakoztatás előtt állítsa a hangerőt alacsony értékre, külső audioforrás elindítása előtt pedig egy közepes értékre.

A hang kikapcsolásához rövid időre nyomja be a (12) némítógombot. A kijelzőn megjelenik a (f) némító kapcsolása kijelzése.

Ha ismét be akarja kapcsolni a hangot, vagy nyomja be ismét rövid időre a némítógombot, vagy forgassa el a (14)

(GPB 18V-5 C) óragombot, illetve a (22)

(GPB 18V-5 SC) menügombot az óramutató járásával megegyező irányba.

A hangzás beállítása

A hangfelvételek optimális lejátszásához egy equalizer van beépítve a rádióba.

A magas és a mély hangszintet kézi úton külön-külön is meg lehet változtatni, vagy a különböző zenei stílusokhoz összeállított előzetes hangzásbeállításokat lehet használni. Itt az előre beprogramozott JAZZ, ROCK, POP és CLASSIC beállítás, valamint a felhasználó által programozható

CUSTOM beállítás között lehet választani. A hangzás beállításai minden egyes audioforráshoz külön-külön kerülnek tárolásra.

Az egyik tárolt előzetes hangzásbeállítás kiválasztásához nyomja meg annyiszor a (20) Equalizer-gombot, hogy a kijelzőn megjelenjen a kívánt (i) előzetes hangzásbeállítás kijelzése.

A CUSTOM beállítás megváltoztatása:

- A magas hangszintet és a mély hangszintet -5 és +5 között lehet beállítani. - Nyomja be 0,5 másodpercnél hosszabb időre a (20) Equalizer-gombot. A (i) előzetes hangzásbeállítás-kijelzőn megjelenik a CUSTOM kijelzés. - GPB 18V-5 C: A (d) magas/mély hangszint kijelzőn megjelenik a TRE kijelzés, a magas hangszint pillanatnyi értéke pedig villog. A magas hangszint megváltoztatásához forgassa el a (14) óragombot. A beállított érték mentéséhez nyomja meg a (14) óragombot.

A (d) magas/mély hangszint kijelzőn most BAS, valamint a mély hangszint pillanatnyi értéke kerül kijelzésre. A mély hangszintet ugyanúgy lehet megváltoztatni és menteni, mint a magas hangszintet.

• GPB 18V-5 SC: A (k) multifunkciós kijelzőn és a magas hangszint pillanatnyi értéke kerül kijelzésre. A magas hangszint megváltoztatásához forgassa el a (22) menügombot. A beállított érték mentéséhez nyomja meg a (22) menügombot. A (k) multifunkciós kijelzőn most , valamint a mély hangszint pillanatnyi értéke kerül kijelzésre. A mély hangszint ugyanúgy lehet megváltoztatni és menteni, mint a magas hangszintet. A mély hangszint mentése után, illetve 10 másodperccel a (14) óragomb/a (22) menügomb utolsó megnyomása után a rádió visszaáll a standard kijelzésre.

Egy audioforrás kijelölése

Egy audio forrás kijelöléséhez nyomja meg annyiszor a (18) forrás kijelölő gombot, ahányszor szükséges, hogy a ki

128 | Magyar

jelzőn a kívánt belső, illetve külső audio forrás kerüljön kijelzésre:

DAB: digitális DAB+ (GPB 18V-5 SC) rádió, FM: analóg URH rádió, AUX: külső audioforrás (például CD lejátszó) a médiafiókban található 3,5 mm-es AUX IN (10) hüvelyen keresztül, Bluetooth®: belső audioforrás (pl. okostelefon) a Bluetooth®-kapcsolaton keresztül.

Az aktuális audio forrás a (h) audio forrás kijelzőn, illetve a Bluetooth® (g) kijelzőn látható.

DAB+ rádióadó beállítása/tárolása (GPB 18V-5 SC)

A DAB+ rádió audioforrás kijelöléséhez nyomja meg annyiszor a (18) forrás kijelölő gombot, hogy a kijelzőn megjelenjen a (h) DAB audioforrás kijelzése.

Egy rövid inicializálás után a legutóbb beállított rádióadó kerül lejátszásra.

Az adó neve a (k) multifunkcionális kijelző felső sorában kerül kijelzésre. Azt, hogy a multifunkcionális kijelző alsó sorában milyen kiegészítő információ jelenjen meg, a menüfunkcióban lehet beállítani.

Az adók közötti átkapcsoláshoz forgassa el addig a (18) forrás kijelölő gombot, amíg a kívánt adó a kijelzőn megjelenik. A kijelölés megerősítéséhez nyomja meg a (18) forrás kijelölő gombot. A rádió átkapcsol a kijelölt adóra. Az adók közötti átkapcsoláshoz alternatív megoldásként a (13) lefelé kereső gombot vagy a (19) felfelé kereső gombot is meg lehet nyomni. Egy beállított adó mentéséhez nyomja meg addig a kívánt memóriahely (17) program tároló gombját, amíg a (c) memóriahely kijelzőn megjelenik a memóriahely száma. Egy előzőleg mentett adó lejátszásához nyomja be rövid időre az egyik (17) program tároló gombot. Ekkor a (c) memóriahely kijelzőn megjelenik a memóriahely száma.

Figyelem: Ha vételi problémák lépnek fel, a DAB+ -állomáskeresését kézi úton is el lehet indítani. Ehhez jelölje ki a menüben a menüpontot, vagy nyomja meg egyidejűleg a (13) lefelé kereső gombot és a (19) felfelé kereső gombot. Az állomáskeresés befejezése után 4 adó kerül az 1.-4. program tároló helyen tárolásra. A rendszer a korábban itt tárolt adókat ekkor felülírja.

Ha nem található DAB+ rádióadó, a (k) multifunkcionális kijelzőn megjelenik a kijelzés.

URH-rádióadó beállítása/tárolása

Az URH-rádió audioforrás kijelöléséhez nyomja meg annyiszor a (18) forrás kijelölő gombot, hogy a kijelzőn megjelenjen a (h) FM audioforrás kijelzése.

GPB 18V-5 C: A rádióadó frekvenciája a beállítás közben a (j) időkijelzőn, utána pedig a (a) adófrekvencia kijelzőn jelenik meg.

GPB 18V-5 SC: A (k) multifunkciós kijelző felsorában megjelenik a pillanatnyilag lejátszásra kerülő adó frekvenciája.

Azt, hogy a multifunkciós kijelző alsó sorában milyen kiegészítő információ jelenjen meg, a menüfunkcióban lehet beállítani.

Egy alkalmas jel kielégítően erős vétele esetén a rádió automatikusan átkapcsol sztereóvételre, és a kijelzőn megjelenik a (e) sztereóvétel kijelzése.

Egy adott adó beállításához forgassa el addig a (18) forrás kijelölő gombot, amíg a kijelzőn megjelenik a kívánt frekvencia, illetve a kívánt adó.

A következő nagy jelerősségű adó kikereséséhez nyomja meg röviden a (13) lefelé kereső gombot vagy a (19) felfelé kereső gombot. A kijelzőn megjelenik és a rádióban lejátszásra kerül a következő megtalált adó.

Az összes nagy jelerősségű adó kereséséhez nyomja be 0,5 másodpercnél hosszabb időre a (13) lefelé kereső gombot vagy a (19) felfelé kereső gombot. Minden megtalált adó 5 másodpercig lejátszásra kerül, majd a keresés egészen a frekvenciasáv végéig folytatódik. Az állomáskeresés megszakításához nyomja meg röviden a (13) lefelé kereső gombot vagy a (19) felfelé kereső gombot.

Egy beállított adó mentéséhez nyomja meg addig a kívánt memóriahely (17) program tároló gombját, amíg a (c) memóriahely kijelzőn megjelenik a memóriahely száma.

A legerősebb adó automatikus kereséséhez és tárolásához nyomja meg egyidejűleg a (13) lefelé kereső gombot és a (19) felfelé kereső gombot. A rádió megvizsgálja valamennyi vehető adót, és a legjobb vételt nyújtó 4 adót az 1.-4. program tároló helyen tárolja. Ne felejtse el, hogy a rádió szükség esetén az itt korábban tárolt adókat felülírja.

A keresés befejeztével az 1. program tároló helyen tárolt adó kerül lejátszásra.

Egy előzőleg mentett adó lejátszásához nyomja be röviden az egyik (17) program tároló gombot. Ekkor a (c) memóriahely kijelzőn megjelenik a memóriahely száma.

A rúdantenna helyzetének beállítása

A rádió az arra felszerelt (30) rúdantennával kerül kiszállításra. Ha egy URH-adót vesz, forgassa el a rúdantennát abba az irányba, amely a legjobb vételt nyújtja.

Ha nem sikerül kielégítő minőségű vételt beállítani, állítsa fel a rádiót egy olyan helyen, ahol jobb vételre van lehetőség.

Figyelem: Ha a rádiót rádióállomások, rádiókészülékek vagy más elektronikus berendezések közvetlen környezetében üzemeltetik, a vételben zavarok léphetnek fel.

Külső audio forrás csatlakoztatása az AUX csatlakozón keresztül

Nyissa ki a (8) reteszelőkart, és hajtsa fel a médiafiók (7) fedelét. Dugja be a (9) AUX-kábel 3,5 mm-es dugóját az AUX IN-hüvelybe (10). Csatlakoztassa egy megfelelő audio forráshoz az AUX-kábelt.

Az AUX-audio forrás lejátszásához nyomja meg annyiszor a (18) forrás kijelölő gombot, amíg a (h) audioforrás kijelzőn az AUX kijelzés megjelenik.

A szennyeződések elleni védelemhez ismét zárja le és reteszelje a médiafiók (7) fedelét, miután eltávolítja az AUX-kábel csatlakozódugóját.

Ha a mérete megfelel, az AUX csatlakozón keresztül csatlakoztatott audioforrást a (6) tároló fiókba is be lehet tenni.

Ha AUX-üzemmódban megnyomja az egyik (17) program tároló gombot, a rádió átkapcsol a legutoljára használt rádió üzemmódban tárolt adóra.

Külső audio források lejátszása/vezérlése Bluetooth®-on keresztül

Egy audio forrás (pl. okostelefon) Bluetooth®-on keresztül való lejátszásához nyomja meg annyiszor a (18) forrás kijelölő gombot, hogy a kijelzőn a Bluetooth® (g) kijelzés jelenjen meg, vagy függetlenül a pillanatnyi audio forrástól nyomja meg röviden a Bluetooth® (21) gombot.

Ha a rádió már össze volt kötve Bluetooth®-on keresztül egy külső audio forrással, és ha ez az audio forrás most is rendelkezésre áll, akkor a rádió automatikusan felépít egy kapcsolatot ezzel az audio forrással. Mihelyt a kapcsolat felépítése sikerült, a Bluetooth® (g) kijelzés folytonosan világítani kezd.

GPB 18V-5 SC: A rádióval a Bluetooth®-on keresztül összekötött készülék neve a (k) multifunkcionális kijelző felső sorában kerül kijelzésre. Az alsó sorban a rádióval összekötött készülék által kibocsátott szöveg kerül kijelzésre.

Ha 2 percen belül nem sikerül felépíteni egy összeköttetést, akkor a rádió megszakítja a próbálkozást, és a

Bluetooth® (g) kijelzés tartósan villogni kezd.

GPB 18V-5 SC: A (k) multifunkcionális kijelzőn megjelenik a kijelzés.

Ha egy összeköttetés felépítése nélkül további 17 perc eltelik, a rádió automatikusan kikapcsol.

Új összeköttetés felépítése Bluetooth®-on keresztül:

- Egy új külső audió forrással való összeköttetés felépítéséhez nyomja be 0,5 másodpercnél hosszabb időre a Bluetooth® (21) gombot. Erre egy keresési folyamat közben, fennálló kapcsolat esetén vagy egy másik audió forrással való működés közben is van lehetőség. - A rádió elindítja a keresési folyamatot. A keresési folyamat közben a Bluetooth® (g) kijelző villog. - Aktiválja a külső audió forrással a kapcsolatot. Okostelefonoknál erre általában a Bluetooth-menüben van lehetőség. A rádió rendelkezésre álló forrásként a GPB 18V-5 C xxx, illetve a GPB 18V-5 SC xxx név alatt jelenik meg. Ehhez vegye figyelembe az audió forrás / az okostelefonja használati utasítását is. - Mihelyt fennáll a Bluetooth®-on keresztül egy kapcsolat, a Bluetooth® (g) kijelző folyamatosan világítani kezd. A Bluetooth®-on keresztül csatlakoztatott audió forrást a rádión keresztül is lehet vezérelni: - Egy cím kijelöléséhez és elindításához nyomja meg annyiszor röviden a (19) felfelé kereső gombot, illetve a (13) lefelé kereső gombot, amíg eléri a kívánt címet. A kijelölt cím lejátszása automatikusan elindításra kerül. - A lejátszás megszakításához nyomja meg a (12) némítógombot. A kijelzőn megjelenik a (f) némító kapcsolása kijelzés.

A lejátszás folytatásához nyomja meg ismét a (12) némítógombot, változtassa meg a hangerőt vagy nyomja meg a (19) felfelé kereső gombot, illetve a (13) lefelé kereső gombot. - Egy címen belüli előre-, illetve visszatekeréshez tartsa addig benyomva a (19) felfelé kereső gombot, illetve a (13) lefelé kereső gombot, amíg eléri a címen belül a kívánt pontot.

Ha Bluetooth®-üzemmódban megnyomja az egyik (17) program tároló gombot, a rádió átkapcsol a legutoljára használt rádió üzemmódban tárolt adóra.

(GPB 18V-5 C) az idő kijelzés beállítása

Az idő kijelzés menü felhívásához nyomja be rövid időre a (14) óra-gombot.

Itt a 12-órás <12H> és a 24-órás <24H> kijelzés között lehet választani és lehet állítani az órákat és a perceket.

Navigálás a menüben:

A menübeállítások megváltoztatása: Forgassa el a (14) óra-gombot. - A menübeállítások mentése: Nyomja meg az óra-gombot. A percek beállítása után, illetve 10 másodperccel az óragomb megnyomása után a rádió visszaáll az audio-üzemre.

Ha a rádió már nem tárolja az időt, cserélje ki a pufferelemeket.

(GPB 18V-5 C) reset-funkció (visszaállítás)

Ha a rádió valamennyi beállítását vissza akarja állítani a gyári beállításokra (Reset), nyomja be 0,5 másodpercnél hosszabb időre a (14) óra-gombot. A kijelzőn megjelenik a

Forgassa el a (14) óra-gombot, hogy válasszon a visszaállítás (Reset) és a pillanatnyi beállításokhoz való visszatérés között. A kiválasztott opció nyugtázásához nyomja meg az óra-gombot.

(GPB 18V-5 SC) a menübeállítások megváltoztatása

Egy menüfunkció felhívásához nyomja meg a (22) menügombot.

Navigálás a menüben:

• Görgetés egy menüben: Forgassa a (22) menügombot. - Egy menübeállítás kijelölése és tárolása: Nyomja meg a (22) menügombot.
• Átkapcsolás egy almenüre: Nyomja meg a (22) menügombot.
• Átváltás egy almenüből egy magasabb szintű menüre: Nyomja meg a (13) lefelé keresés gombot. A legfelső menüszint elérésekor a rádió automatikusan visszakapcsol az audió-üzemre.

Ha bármelyik menüszinten meg akarja szakítani a menüfunkciót és vissza akar térni az audio-üzemre, nyomja be 1 másodpercnél hosszabb időre a (13) lefelé kereső gombot. A rádió alternatív megoldásként az utolsó gombnyomás után 10 másodperc elteltével automatikusan visszatér az audio-üzemre.

Ha a rádió a kikapcsoláskor már nem tárolja a menübeállításokat, cserélje ki a pufferelemeket.

(GPB 18V-5 SC) menüopciók

A rendelkezésre álló menüpontok részben attól függenek, hogy melyik audio-üzemmódban van működésben a rádió. A menün belül a menü neve a (k) multifunkciós kijelző felső sorában, a kijelölhető beállítás pedig az alsó sorban jelenik meg.

Időbeállító menü: Itt a 12-órás <12 Hour Mode> és a 24-órás <24 Hour Mode> kijelzés között lehet választani, és az időt kézi úton be lehet állítani. Ha az DAB audioforrásként egy olyan adó van kijelölve, amely az időpontot is sugározza, a rádió automatikusan átveszi ezt az időpontot.

Visszaállítás menü: Itt visszaállíthatja valamennyi menübeállítást a gyári beállításra: vagy visszatérhet a pillanatnyi beállításokhoz: .

(az DAB audióforrás esetén)

Automatikus állomáskeresés menü: Itt elindíthat egy automatikus állomáskeresést.

(az DAB audioforrás esetén)

Kézi hangolás menü: Itt kézi úton beállíthatja a kívánt frekvenciát.

(az DAB audioforrás esetén)

Kijelzési típus menü: Itt kijelölheti, melyik szöveg jelenjen meg a (k) multifunkcionális kijelző legalsó sorában:

• a rádióadó által sugárzott információs szöveg,
• az adó frekvenciája,
• a jelerősség
• a rádióadó által sugárzott program típusa.

(az FM audioforrás esetén)

Kijelzési típus menü: Itt kijelölheti, melyik szöveg jelenjen meg a (k) multifunkcionális kijelző legalsó sorában:

• a rádióadó által sugárzott információs szöveg,
• az adó neve,
• A rádió által sugárzott program típusa: .

Külső berendezések energiaellátása

USB-csatlakozó

Az olyan készülékeket, amelyekben lehetőség van az USB-vel való energiaellátásra (pl. a különböző mobiltelefonok), az USB-csatlakozó segítségével is fel lehet tölteni. A maximális töltőáram 2,1 A.

Nyissa ki a (8) reteszelőkart és hajtsa fel a médiafiók

(7) fedelét. Csatlakoztassa a külső készülék USB-csatlakozóját egy megfelelő USB-kábellel a rádió (11) USB-töltőhüvelyéhez (USB).

Akkumulátoros üzem esetén a külső készüléket csak addig lehet tölteni, amíg a rádió be van kapcsolva.

Ha ehhez megfelelő a mérete, a külső készüléket töltés közben a (6) tárolófiókban is lehet tárolni. Ha a külső készülék a töltési folyamat közben felmelegszik, hagyja nyitva a médiafiók (7) fedelét, hogy megóvja a külső készüléket a túlmelegedéstől.

A töltési folyamat befejezése, illetve az USB-kábel eltávolítása után zárja ismét le a (7) fedelet, hogy megóvja a rádiót a szennyeződésektől.

Váltakozó áramú csatlakozó

A váltakozó áramú csatlakozók segítségével további külső elektromos készülékeket lehet üzemeltetni. A dugaszolóaljzatok az adott országspecifikus szabványoknak megfelelően különbözők lehetnek.

Külső készülékeket a váltakozó áramú csatlakozón keresztül csak akkor lehet energiával ellátni, ha a rádió a villamos hálózatról üzemel. Akkumulátoros üzemben erre nincs lehetőség. Ha a rádió csatlakoztatva van a villamos hálózathoz, akkor ennek nyugtázására a zöld (3) jelzőlámpa világít.

A berendezéshez csatlakoztatott összes elektromos készülék áramfelvételének összege nem haladhatja meg az alábbi táblázatban megadott értéket (lásd a berendezés hátán a (4) fedelek alatt található feliratot):

Rendelési szám A max. áramfelvételek összege (A)

3601 DA4 000 15
3601 DA4 100 15
3601 DA4 170 12
3601 DA4 1W0 15
3601 DA4 130 9
3601 DA4 140 9

Nyissa ki a váltakozóáramú csatlakozók (4) fedelét, és dugja be a külső elektromos készülék csatlakozódugóját a rádió (5) csatlakozóaljzatába.

Munkavégzési tanácsok

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a -20 °C és 50 °C közötti hőmérséklet-tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjárműben.

Időnként tisztítsa meg az akkumulátor szellőzőnyílásait egy puha, tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott, és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Karbantartás és szerviz

Karbantartás és tisztítás

A rádiót tartsa tisztán, hogy jól és biztonságosan dolgozhasson.

Ha a csatlakozó gépeket ki kell cserélni, akkor a cserével csak magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy biztonságra veszélyes szituáció lépjen fel.

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Vevőszolgálat és alkalmazás tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékeinek javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.

Eltávolítás

A rádiókat, az akkumulátorokat/elemeket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a rádiókat és az akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható rádiókat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük, vegye figyelembe a Szállítás fejezetben található tájékoztatást (lásd „Szállítás“, Oldal 131) funkciógombot.

Az adatok a készülékházon található címkén vannak feltüntetve.

A névleges feszültségre vonatkozó normál érték a csomagoláson van feltüntetve.

Élettartam

Az élettartam 7 év. Nem ajánlott a gyártástól számított 5 év elteltével, előzetes ellenőrzés nélkül használni (a gyártás dátumát lásd a címkén).

A kritikus meghibásodások és a kezelői hibás műveletek listája

- Ne használja sérült tápkábellel vagy sérült védőburkolattal. - Ne használja, ha füst jelenik meg közvetlenül a készülékházból. - Ne használjon ezüstözött vagy ónozott elektromos kábelt. - Ne használja nyílt térben (kültéren) esőben.

- Ne kapcsolja be, ha víz került a házba. - Ne használja szikrázás közben. - Ne használja erős vibráció esetén.

A határállapotok kritériumai

• Az elektromos kábel sérülése
• A készülékház sérülése

A műszaki karbantartás gyakorisága

Javasolt a szerszám tisztítása minden használat után.

Tárolás

• Száraz helyen kell tárolni. - Kerülni kell a magas hőmérsékletű hőforrások és közvetlen napfény hatását.
• Tároláskor kerülni kell a hirtelen hőmérséklet-változást. - Csomagolás nélküli tárolás nem megengedett.
• A tárolási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150-69 szabványban (1. feltétel).

Szállítás

Kategorikusan tilos bármilyen mechanikai hatás a csomagolásra szállítás közben - rakodásnál/kirakodásnál tilos bármilyen, a csomagolást megfogó elven működő gép használata - a szállítási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150-69 szabványban (5. feltétel).

Biztonsági utasítások

Olvassa el az összes biztonsági utasítást és útmutatást. Az utasítások be nem tartása áramütéshez, tűzhöz és/vagy súlyos sérüléshez vezethet.

Sérülés.

Őrizze meg ezeket az utasításokat és útmutatásokat a jövőbeni használathoz.

A munka megkezdése előtt ellenőrizze a rádióvevőt, a tápkábelt és a dugaszt. Ne használja a rádióvevőt, ha sérülést észlel. Ne nyissa fel a rádióvevőt és a dugaszt saját maga, javítását csak képzett személyzet végezheti, és csak eredeti alkatrészek felhasználásával. A sérült rádióvevő, kábel és dugasz növeli az áramütés kockázatát. A dugaszt olyan, védőérintkezős aljzatba kell dugni, amelyhez könnyű hozzáférni. A dugasz illeszkedjen az aljzathoz. Soha ne módosítsa a dugaszt. Ne használjon adaptert a rádióvevővel együtt. A módosítatlan dugaszok és a hozzájuk illő aljzatok csökkentik az áramütés kockázatát.

A nem módosított dugaszok és a hozzájuk illő aljzatok csökkentik az áramütés kockázatát.

Teljesen tekerje le a kábelt a rádióvevő használata közben. Ellenkező esetben a kábel felforrósodhat. Ne használja a kábelt nem rendeltetésszerűen, például szállításhoz vagy a rádióvevő felakasztásához, valamint a dugasz aljzatból való kihúzásához. Óvja a kábelt magas hőmérséklettől, olajtól, éles élektől vagy a szerszám mozgó részeitől. A sérült vagy összekuszált kábel növeli az áramütés kockázatát.

Óvja a rádióvevőt az esőtől és a nedvességtől. A víz behatolása a rádióvevőbe növeli az áramütés kockázatát.

Akkumulátor érintésekor rövidzárlat veszélye áll fenn. Az akkumulátor nem megfelelő használata esetén folyadék szivároghat ki. Az akkumulátor felrobbanhat vagy kigyulladhat. Gondoskodjon megfelelő szellőzésről, és ha bármilyen probléma adódik, forduljon orvoshoz. A gázok irritálhatják a légutakat. Az akkumulátor nem megfelelő használata esetén folyadék szivároghat ki. Kerülje a folyadékkal való érintkezést. Ha véletlenül érintkezésbe kerül, öblítse le bő vízzel. Ha a folyadék a szemébe kerül, forduljon orvoshoz. A kifolyó akkumulátorfolyadék irritálhatja a bőrt vagy égési sérülést okozhat. Éles tárgyakkal, például szögekkel, csavarokkal vagy más fémtárgyakkal, valamint külső erőhatással károsíthatja az akkumulátort. Ez belső rövidzárlathoz, tűzhöz, robbanáshoz vagy az akkumulátor túlmelegedéséhez vezethet. Ne használjon nem használt akkumulátort gemkapcsokkal, érmékkel, kulcsokkal, szögekkel, csavarokkal vagy más apró fémtárgyakkal, amelyek rövidre zárhatják az érintkezőket. Az akkumulátor érintkezőinek rövidzárlata égési sérülést vagy tüzet okozhat. Az akkumulátort csak a gyártó által jóváhagyott töltővel töltse. Csak így védhető az akkumulátor a veszélyes túltöltéstől. Az akkumulátorokat csak a gyártó által ajánlott töltőberendezésekkel töltse. A más típusú akkumulátorokhoz tervezett töltőberendezés tűzveszélyt okozhat, ha más akkumulátorokkal használják.

Az akkumulátort védje a magas hőmérséklettől, például a közvetlen napsütéstől, tűztől, gáztól vagy víztől. Robbanás és rövidzárlat veszélye áll fenn.

A Bluetooth® szóvédjegy és a logó a Bluetooth SIG, Inc. bejegyzett védjegye. A Robert Bosch Power Tools GmbH ezeket a védjegyeket licenc alapján használja.

A termék és a szolgáltatások leírása

Kérjük, tartsa be a használati útmutató elején található biztonsági előírásokat.

Az ábrázolt alkatrészek

Az ábrázolt alkatrészek számozása az ábra alapján történik, az ábra a képes oldalon található.

(1) Dinamikusok (2) Szállítófogantyú (3) Váltakozó áramú csatlakozó visszajelző lámpája (4) Váltakozó áramú csatlakozó fedele (5) Váltakozó áramú csatlakozó (Power Outlets) (6) Tárolórekesz (7) Tárolórekesz fedele (Digital Media Bay) (8) A tárolórekesz fedelének reteszelőkarja (9) AUX kábel (10) AUX-IN csatlakozó (11) USB töltőcsatlakozó (12) Hangerő kikapcsoló gomb (13) „Vissza” kereső gomb (14) Óra gomb (GPB 18V-5C) (15) Ki-/bekapcsoló (16) Kijelző.

(17) Előre beállított rádióállomások gombjai (18) Audioforrás beállító gomb (19) „Előre” kereső gomb (20) Hangszínszabályzó gomb (21) Bluetooth gomb (22) Menü gomb (GPB 18V-5 SC) (23) Az akkumulátor rekesz fedelének rögzítője (24) Akkumulátor rekesz (tartalék akkumulátorok) (25) Az akkumulátor rekesz fedelének kioldó gombja (26) Akkumulátor (27) Akkumulátor rekesz fedele (Battery Bay) (28) Az akkumulátor rekesz fedelének reteszelőkarja (29) Akkumulátortartó (30) Hálózati antenna

Kijelző elemek

(a) Töltöttség kijelző (GPB 18V-5C) (b) Akkumulátor töltöttség kijelző (c) Szivárgás kijelző (d) Magas/alacsony frekvencia kijelző (GPB 18V-5 C) (e) Sztereó vétel kijelző (f) Hang kikapcsolás kijelző (g) Bluetooth® kijelző (h) Audio forrás kijelző (i) Előbeállítási hőmérséklet kijelző (j) Óra (k) Multifunkciós kijelző (GPB 18V-5 SC)

Műszaki adatok
