LIETOŠANAS INSTRUKCIJA HT 700 AL-KO

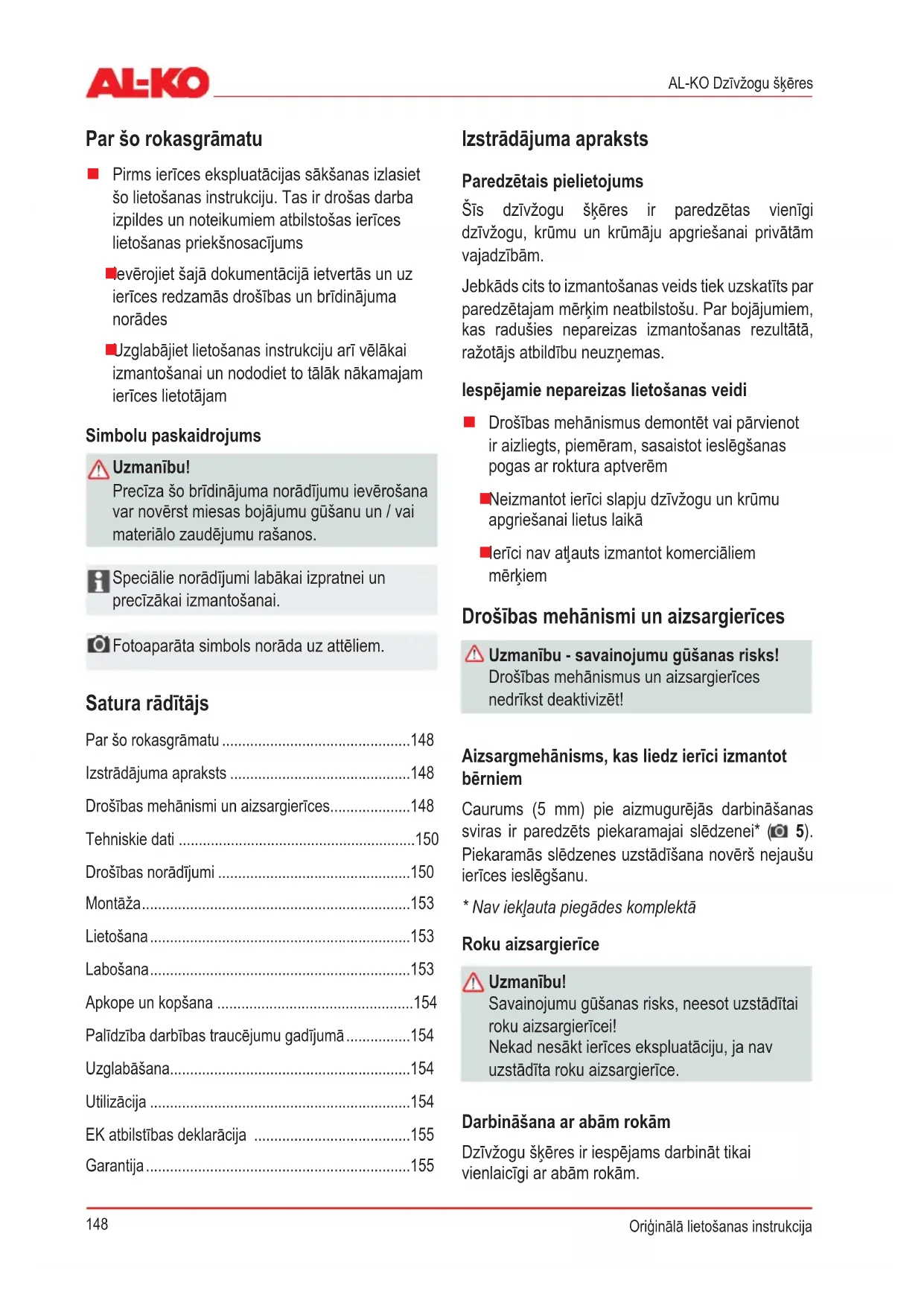

AL-KO Dzīvžogu šķēres Par šo rokasgrāmatu Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir drošas darba izpildes un noteikumiem atbilstošas ierīces lietošanas priekšnosacījums Ievērojiet šajā dokumentācijā ietvertās un uz

ierīces redzamās drošības un brīdinājuma norādes Uzglabājiet lietošanas instrukciju arī vēlākai

izmantošanai un nododiet to tālāk nākamajam ierīces lietotājam Simbolu paskaidrojums Uzmanību! Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos. Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai. Fotoaparāta simbols norāda uz attēliem. Izstrādājuma apraksts Paredzētais pielietojums Šīs dzīvžogu šķēres ir paredzētas vienīgi dzīvžogu, krūmu un krūmāju apgriešanai privātām vajadzībām. Jebkāds cits to izmantošanas veids tiek uzskatīts par paredzētajam mērķim neatbilstošu. Par bojājumiem, kas radušies nepareizas izmantošanas rezultātā, ražotājs atbildību neuzņemas. Iespējamie nepareizas lietošanas veidi Drošības mehānismus demontēt vai pārvienot ir aizliegts, piemēram, sasaistot ieslēgšanas pogas ar roktura aptverēm Neizmantot ierīci slapju dzīvžogu un krūmu

apgriešanai lietus laikā Ierīci nav atļauts izmantot komerciāliem

mērķiem Drošības mehānismi un aizsargierīces Uzmanību - savainojumu gūšanas risks! Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt! Aizsargmehānisms, kas liedz ierīci izmantot bērniem Caurums (5 mm) pie aizmugurējās darbināšanas sviras ir paredzēts piekaramajai slēdzenei* ( 5). Piekaramās slēdzenes uzstādīšana novērš nejaušu ierīces ieslēgšanu.

• Nav iekļauta piegādes komplektā Roku aizsargierīce Uzmanību! Savainojumu gūšanas risks, neesot uzstādītai roku aizsargierīcei! Nekad nesākt ierīces ekspluatāciju, ja nav uzstādīta roku aizsargierīce. Darbināšana ar abām rokām Dzīvžogu šķēres ir iespējams darbināt tikai vienlaicīgi ar abām rokām. Satura rādītājs Par šo rokasgrāmatu ...............................................148 Izstrādājuma apraksts .............................................148 Drošības mehānismi un aizsargierīces ....................148 Tehniskie dati ...........................................................150 Drošības norādījumi ................................................150 Montāža ...................................................................153 Lietošana .................................................................153 Labošana .................................................................153 Apkope un kopšana .................................................154 Palīdzība darbības traucējumu gadījumā ................154 Uzglabāšana ............................................................154 Utilizācija .................................................................154 EK atbilstības deklarācija .......................................155 Garantija ..................................................................155149 470519_b HT 600, HT 700

Izstrādājuma pārskats 1 Griezējasmeņi 7 Drošības kabelis 2 Skrūves roku aizsargierīcei 8 Kabeļa nostiepes fi ksators 3 Roku aizsargierīce 9 Spriegotājskrūve&plāksne regulējamajai roktura aptverei 4 Priekšējā roktura aptvere ar ieslēgšanas taustiņu 10 Griezējasmeņu aizsargpārsegs 5Līmeņrādis 11 Lietošanas instrukcija 6 Aizmugurējā roktura aptvere ar ieslēgšanas taustiņu Uz ierīces izvietoto simbolu nozīme Nēsāt aizsargbrilles. Uzmanību! Lietojot ievērot īpašu piesardzību. Izlasīt lietošanas instrukciju un rīkoties saskaņā ar tās norādījumiem. Vada bojājuma vai pārrāvuma gadījumā ierīci nekavējoties atvienot no elektrotīkla. Nepakļaut ierīci lietus iedarbībai.Oriģinālā lietošanas instrukcija

AL-KO Dzīvžogu šķēres Tehniskie dati Tehniskie dati HT 600 Flexible Cut HT 700 Flexible Cut Jaudas patēriņš 600 W 700 W Asmeņu garums 600 mm 650 mm Griešanas spēks 24 mm 24 mm Kopējais svars 4,1 kg 4,5 kg Vibrāciju koefi cients pie roktura* 4,8 m/s² 4,1 m/s² Tīkla spriegums 230V~240V / 50Hz 230V~240V / 50Hz Izolācijas kategorija / II / II Virzuļa apgriezienu skaits tukšgaitā 1700 min

Skaņas spiediena līmenis L

• Norādītais vibrāciju koefi cients tika iegūts, izmantojot standarta mērīšanas metodi, un to var izmantot elektroinstrumentu salīdzināšanai. Drošības norādījumi Vispārējas drošības norādes attiecībā uz elekt- roinstrumentiem Uzmanību! Atkarībā no ierīces pielietojuma vibrāciju koefi cients elektroinstrumenta lietošanas laikā var atšķirties no norādītās vērtības. Uzmanību - savainojumu gūšanas risks! Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt! Uzmanību - strāvas radīts apdraudējums! Vada bojājuma vai pārrāvuma gadījumā ierīci nekavējoties atvienot no elektrotīkla! Uzmanību! Ierīci lietot tikai tad, ja tā ir pilnīgā tehniskā kārtībā! Pirms katras lietošanas reizes pārbaudīt, vai ierīcē, kabelī un kontaktspraudnī nav bojājumu, bojātās detaļas ir jānodod labošanai vai jānomaina specializētā remontdarbnīcā. Uzmanību! Izlasiet visas drošības norādes un pamācības. Drošības norāžu un instrukciju neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai smagu savainojumu gūšanu. Uzglabājiet visas drošības norādes un instrukcijas, lai vajadzības gadījumā tās arī vēlāk būtu iespējams pārlasīt.151 470519_b HT 600, HT 700

Drošība darba vietā Uzturiet savu darba zonu tīru un nodrošiniet tai labu apgaismojumu. Nekārtība vai neapgaismotas darba zonas var izraisīt nelaimes gadījumus Nestrādājiet ar elektroinstrumentu

sprādzienbīstamā vidē, kurā ir degoši šķidrumi, gāzes vai putekļi. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus Neļaujiet bērniem un citām personām atrasties elektroinstrumenta tuvumā tā lietošanas laikā. Novēršot uzmanību no instrumenta, jūs varat pazaudēt kontroli pār to Elektriskā drošība Elektroinstrumenta pieslēguma kontaktspraudnim ir jāatbilst kontaktligzdas izmēram.Kontaktspraudnī nedrīkst veikt nekāda veida izmaiņas. Neizmantojiet adaptera kontaktspraudņus kopā ar elektroinstrumentiem, kas ir aprīkoti ar aizsargzemējumu. Neizdarot izmaiņas kontaktspraudnī un izmantojot atbilstošas kontaktligzdas, tiek samazināts elektriskā trieciena gūšanas risks Izvairieties no ķermeņa daļu saskares ar

zemētām virsmām, piemēram, caurulēm, apkures sistēmām, plītīm un ledusskapjiem. Jūsu ķermenim esot zemētam, pastāv paaugstināts strāvas trieciena gūšanas risks Aizsargājiet elektroinstrumentu no lietus un

slapjuma. Ūdens iekļūšana elektroinstrumentā palielina strāvas trieciena gūšanas risku Nelietojiet kabeli pretēji tā lietošanas

noteikumiem, lai nestu aiz tā elektroinstrumentu, izmantotu to ierīces pakabināšanai vai lai izvilktu aiz tā kontaktspraudni no kontaktligzdas. Novietojiet kabeli drošā attālumā no karstuma, eļļas, asām šķautnēm vai kustīgām ierīces detaļām. Bojāti vai satinušies kabeļi paaugstina strāvas trieciena gūšanas risku Strādājot ar elektroierīci āra apstākļos, lietojiet pagarinātāju, kas ir piemēroti arī lietošanai ārpus telpām. Lietošanai ārpus telpām piemērota kabeļa izmantošana samazina strāvas trieciena gūšanas risku Ja nav iespējams novērst

elektroinstrumenta lietošanu āra apstākļos, izmantojiet noplūdes strāvas automātisko aizsargslēdzi. Noplūdes strāvas automātiskā aizsargslēdža izmantošana samazina strāvas trieciena gūšanas risku Cilvēku drošība Esiet uzmanīgs, sekojiet līdzi tam, ko jūs darāt un rīkojieties saprātīgi, strādājot ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotiku, alkohola vai medikamentu ietekmē. Viena nevērīga kustība elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus Nēsājiet personisko aizsargaprīkojumu un

vienmēr valkājiet aizsargbrilles. Personiskā aizsargaprīkojuma, piemēram, putekļu maskas, aizsargapavu ar neslīdošu zoli, aizsargķiveres vai dzirdes aizsargu valkāšana atkarībā no elektroinstrumenta veida un pielietojuma samazina savainojumu gūšanas risku Novērsiet nejaušu ierīces ieslēgšanu.

Pārliecinieties, ka elektroinstruments pirms tā pieslēgšanas strāvas avotam, pacelšanas vai nešanas ir izslēgts. Ja jūs elektroinstrumenta pārnēsāšanas laikā turiet pirkstu uz slēdža vai ierīce ieslēgtā stāvoklī tiek pieslēgta pie strāvas avota, var notikt nelaimes gadījumsOriģinālā lietošanas instrukcija

AL-KO Dzīvžogu šķēres Pirms elektroinstrumenta ieslēgšanas noņemiet regulēšanas instrumentus vai uzgriežņu atslēgas. Instruments vai atslēgas, kas atrodas rotējošā ierīces detaļā, var izraisīt savainojumus Izvairieties no neparastām ķermeņa pozām.

Raugieties, lai jūs būtu ieņēmis stabilu pozīciju, un pastāvīgi saglabājiet līdzsvaru. Tādējādi jūs spēsiet negaidītās situācijās labāk kontrolēt elektroinstrumentu Nēsājiet piemērotu apģērbu. Nenēsājiet platu apģērbu vai rotaslietas. Turiet matus, apģērbu un cimdus drošā attālumā no rotējošām detaļām. Vaļīgu apģērbu, rotaslietas vai garus matus var aizķert rotējošas detaļas Ja ir iespējams uzstādīt putekļu nosūcējus

un savācējus, pārliecinieties, ka tie ir pieslēgti un tiek izmantoti pareizi. Uzstādot putekļu nosūcēju, iespējams samazināt putekļu izraisītu apdraudējumu Elektroinstrumenta izmantošana un apiešanās ar to Nepārslogojiet ierīci. Darba veikšanai izmantojiet šim mērķim piemērotu elektroinstrumentu. Ar piemērotu elektroinstrumentu jūs strādāsiet efektīvāk un drošāk norādītajā jaudas diapazonā Nelietojiet elektroinstrumentu, kuram ir

bojāts slēdzis. Elektroinstruments, kuru vairs nav iespējams ne ieslēgt, ne izslēgt, ir bīstams un tas ir jāsalabo Pirms ierīces iestatījumu veikšanas,

piederumu detaļu nomaiņas vai ierīces novietošanas atvienojiet kontaktspraudni no kontaktligzdas. Šie piesardzības pasākumi novērš nejaušu elektroinstrumenta ieslēgšanos Uzglabājiet neizmantotu elektroinstrumentu

vietā, kas ir aizsargāta no bērnu piekļuves. Nepieļaujiet, ka ierīci lieto personas, kuras nepārzina tās lietošanas un darbības principus vai kuras nav izlasījušas instrukcijas. Elektroinstrumenti ir bīstami, ja tos izmanto personas bez atbilstošas pieredzes Kopjot elektroinstrumentus, ievērojiet

rūpību. Pārbaudiet, vai rotējošās detaļas darbojas bez traucējumiem un nenobloķējas, vai detaļas nav pārlūzušas vai bojātas, kas varētu nelabvēlīgi iespaidot elektroinstrumenta darbību. Lieciet bojātās detaļas pirms ierīces lietošanas salabot. Daudzu nelaimes gadījumu cēlonis ir nekvalitatīvi veikta elektroinstrumentu tehniskā apkope Uzturiet griezējmehānismus asus un tīrus.

Rūpīgi kopti griezējmehānismi ar asiem griezējasmeņiem nobloķējas retāk un ir vieglāk vadāmi Lietojiet elektroinstrumentu, piederumus,

pielietojamos instrumentus utt. atbilstoši šīm instrukcijām. Turklāt ņemiet vērā darba apstākļus un veicamo darbību. Elektroinstrumentu lietošana pretēji paredzētajam pielietojumam var izraisīt bīstamas situācijas Serviss Uzticiet elektroinstrumenta labošanu tikai

kvalifi cētiem speciālistiem, izmantojot oriģinālās rezerves daļas. Tādējādi tiek nodrošināts, ka negatīvi netiek ietekmēta elektroinstrumenta lietošanas drošība153 470519_b HT 600, HT 700

Lietošana Uzmanību - savainojumu gūšanas risks! Ierīci drīkst darbināt tikai tad, kad ir pilnībā pabeigta tās piederumu montāža! Ņemiet vērā drošības norādījumus, kas sniegti attiecībā uz ierīces lietošanu! Priekšējās roktura aptveres noregulēšana1. Atvāziet pārmetes slēdzia. Iestatiet roktura aptveri nepieciešamajā b. pozīcijā Atlieciet pārmetes slēdzi atpakaļ sākotnējā c. pozīcijā

2. Savienojiet elektrotīkla kabeli ar strāvas tīklu.

3. Aptveriet ar roku priekšējo, pēc tam

4) - ierīce sāk darboties.

5. Strādājot ar ierīci, turiet abas ieslēgšanas

6. Tiklīdz viena no ieslēgšanas pogām tiek

atlaista, dzīvžogu šķēres izslēdzas. Norādījumi par strādāšanu ar ierīci Vienmēr vispirms nogriezt dzīvžoga sāna malas un tikai pēc tam virspusi. Tādējādi atgriezumi nevar nokrist uz vēl neapgrieztajām dzīvžoga vietām Iebūvētais līmeņrādis palīdz veidot taisnu cirpumu ( 5) Dzīvžogus vienmēr ieteicams apgriezt trapeces veidā. Tādējādi tiek novērsta apakšējo zaru izretināšanās ( 8). Labošana Labošanas darbus drīkst veikt tikai kompetenti remonta speciālisti vai mūsu AL-KO servisa centru darbinieki Drošības norādījumi attiecībā uz ierīces lietošanu Ierīci vienmēr darbināt ar abām rokām Nevirzīties ar ķermeni un apģērbu tuvu klāt pie griezējmehānisma Atgriezumus savākt, motoram esot izslēgtam

Dodoties prom no ierīces / transportējot ierīci: ierīci izslēgt kontaktspraudni atvienot no elektrotīkla uzspraust aizsargpārsegu Nekad neskarties ar rokām pie griezējasmens Ierīci drīkst nest tikai aiz roktura Ēkas elektrotīklā pieejamajam spriegumam ir jāatbilst tehniskajos datos norādītajam tīkla spriegumam Pagarinātājam vienmēr izmantot speciālo

kabeļu nostiepes fi ksatoru Nepieļaut kabeļa atrašanos griešanas zonā un to vienmēr virzīt prom no ierīces Montāža Fotoaparāta simbols norāda uz 3. lpp. sniegtajiem attēliem. Ar klāt pievienotajām skrūvēm piestipriniet roku 1. aizsargierīci pie korpusa ( 1). Viegli velciet roktura aptveres galus prom vienu 2. no otra un uzbīdiet to uz korpusa ( 2a). Sazobes mehānismam ir jānofi ksējas. Atvāziet pārmetes slēdzi pie roktura aptveres uz 3. āru un pieturiet to. ( 2b) Izspraudiet spriegotājskrūvi cauri roktura aptverei 4. un korpusam un ar roku ieskrūvējiet to pārmetes slēdzī. ( 2c) Stingri ieskrūvējiet spriegotājskrūvi tik tālu, līdz 5. pārmetes slēdzi iespējams ar nelielu spēka patēriņu pielikt pie roktura aptveres. Izvelciet pagarinātāju cauri nostiepes fi ksatoram 6.

3).Oriģinālā lietošanas instrukcija

AL-KO Dzīvžogu šķēres Palīdzība darbības traucējumu gadījumā Traucējumi Iespējamais cēlonis Risinājums Ierīce nedarbojas Ierīcei netiek pievadīta strāva Pārbaudīt ēkas drošinātājus / pagarinātāju Bojāts ierīces kabelis Sazināties ar AL-KO servisa centru Ierīce darbojas ar pārtraukumiem Bojāts pagarinātājs Pārbaudīt pagarinātāju Bojāts ieslēgšanas/izslēgšana slēdzis Sazināties ar AL-KO servisa centru Iekšēja kļūme Sazināties ar AL-KO servisa centru Motors darbojas, asmeņi nekustas Iekšēja kļūme Sazināties ar AL-KO servisa centru Asmeņi uzkarst Nepietiekama eļļošana Nedaudz ieeļļot asmeņus Neasi asme ņi Sazināties ar AL-KO servisa centru Robi asmeņos Sazināties ar AL-KO servisa centru Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā. Uzglabāšana Asmens aizsargu kā dzīvžogu šķēru turētāju var piestiprināt pie sienas. Raudzīties, lai skrūves būtu cieši pieskrūvētas!

Uzglabājot ierīci, tās kontaktspraudnim vienmēr

ir jābūt atvienotam no elektrotīkla Ierīci uzglabāt tikai ar uzspraustu

aizsargpārsegu Ierīci uzglabāt sausā vietā, kurai nevar piekļūt bērni un citas nepiederošas personas Nobloķēt ierīci ar piekaramo slēdzeni* ( 6)

• Nav iekļauta piegādes komplektā Utilizācija Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem! Iepakojums, ierīce un tās piederumi ir ražoti no otrreiz pārstrādājamiem materiāliem un tie ir atbilstoši jāutilizē. Apkope un kopšana Uzmanību - strāvas radīts apdraudējums! Pirms visiem apkopes un kopšanas darbiem vienmēr atvienot ierīci no elektrotīkla! Uzmanību - savainojumu gūšanas risks! Veicot griezējasmens apkopi vai izpildot pie tā kopšanas darbus, vienmēr valkāt darba cimdus! Pēc katras ierīces lietošanas reizes notīriet 1. griezējasmeni un ierīces korpusu ar suku vai drānu. Neizmantot ūdeni un/vai stipras iedarbības tīrīšanas līdzekļus - korozijas veidošanās risks! Viegli ieeļļojiet asmeņa stieni ar piemērotu 2. aizsargeļļu. Pārbaudiet, vai visas skrūves ir stingri pieskrūvētas.3. Regulāri pārbaudiet griezējasmeņus. 4. Sazināties ar AL-KO servisa centru, ja: ir radušies bojājumi griezējasmenī

griezējasmens ir kļuvis neass ir vērojams pārmērīgs nodilums 155 470519_b HT 600, HT 700

Garantija Iespējamos materiāla vai ražošanas brāķus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tajā valstī spēkā esošās likumdošanas, kurā ierīce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja: ierīce tiek lietota pareizā veidā tiek ievēroti lietošanas instrukcijas norādījumi tiek izmantotas oriģinālās rezerves daļas

ierīcē ir veikti labošanas mēģinājumi ierīcē ir veiktas tehniska rakstura izmaiņas ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem mērķiem vai sabiedriskā labuma gūšanas nolūkā) Garantija neattiecas uz: krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā dilstošajām detaļām, kas rezerves daļu kartē ir atzīmēti ar rāmīti XXX XXX (X) iekšdedzes motoriem – uz tiem attiecas atsevišķi attiecīgo motoru ražotāju garantijas sniegšanas noteikumi

Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības pārstāvja vai uz tuvāko ofi ciālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam. EK atbilstības deklarācija Ar šo mēs apliecinām, ka šis izstrādājums tādā izpildījumā, kādā tas ir laists apritē, atbilst saskaņoto ES direktīvu, ES drošības standartu un ar izstrādājuma specifi ku saistīto standartu prasībām. Izstrādājums Elektriskās dzīvžogu šķēres Sērijas numurs G 2402405 Ražotājs AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Pilnvarotais pārstāvis Anton Eberle Ichenhauser Str. 14 D-89359 Kötz Modelis HT 600 Flexible Cut HT 700 Flexible Cut ES direktīvas 98/37/EK (līdz 28.12.09.) 2006/42/EK (no 29.12.09.) 2006/95/EK 2004/108/EK 2000/14/EK Saskaņotās standarti EN 60745-2-15 EN 60745-2-5/AB Skaņas jaudas līmenis izmērī tais / garantētais HT 600 Flexible Cut 107 / 107 dB(A) HT 700 Flexible Cut 103 / 103 dB(A) Atbilstības novērtējums 2000/14/EK, V. pielikums Kötz, 20.10.2009. Antonio De Filippo, Managing DirectorOriginali naudojimo instrukcija
