HT 700 - Taille-haie AL-KO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haies électrique (cisaille à haie)
Marque	AL-KO
Modèle	HT 700 (Flexible Cut)
Consommation électrique	700 W
Tension secteur	230 V ~ 240 V / 50 Hz
Classe d'isolation	II
Longueur de la lame	650 mm
Épaisseur de coupe maximale	24 mm
Vitesse de coupe à vide	1700 min⁻¹
Poids total	4,5 kg
Niveau de pression sonore (LPA)	94 dB(A)
Niveau de vibration (poignée)	4,1 m/s²
Utilisation conforme	Taille non professionnelle de haies, buissons et arbustes
Sécurité	Commande à deux mains, protège-mains, protection enfant (cadenas)
Dispositifs	Poignée réglable, niveau à bulle, collier de serrage pour câble
Entretien et nettoyage	Nettoyer lame et carter avec brosse/chiffon, lubrifier la barre porte-lame
Pièces détachées et réparabilité	Réparation par SAV AL-KO ou spécialistes, utiliser pièces d'origine
Garantie	Garantie légale selon pays, couvre défauts matériels et fabrication
Stockage	Lieu sec, hors de portée des enfants, avec protection de lame et cadenas

FOIRE AUX QUESTIONS - HT 700 AL-KO

Comment mettre en marche le taille-haies HT 700 ?

Branchez le cordon secteur, saisissez la poignée avant d’une main et la poignée arrière de l’autre, puis appuyez simultanément sur les deux touches de commutation. L’appareil s’arrête dès qu’une touche est relâchée.

Quelles sont les précautions de sécurité avant utilisation ?

Portez des lunettes de protection, des gants et des vêtements près du corps. Vérifiez que le protège-mains est monté, que la lame est en bon état et que le câble n’est pas endommagé. N’utilisez pas l’appareil sous la pluie ou sur des haies mouillées.

Comment régler la poignée avant ?

Rabattez le levier à bascule, amenez la poignée dans la position souhaitée, puis rabattez le levier à bascule pour verrouiller.

Que faire si l’appareil ne fonctionne pas ?

Vérifiez l’alimentation secteur, le disjoncteur et la rallonge. Si le câble de l’appareil est défectueux, contactez le SAV AL-KO. Les problèmes d’interrupteur ou internes nécessitent une réparation par un spécialiste.

Comment entretenir la lame après usage ?

Après chaque utilisation, nettoyez la lame et le carter avec une brosse ou un chiffon (pas d’eau ni détergent abrasif). Lubrifiez légèrement la barre porte-lame avec une huile adaptée. Vérifiez le serrage des vis.

Puis-je utiliser une rallonge avec le HT 700 ?

Oui, utilisez une rallonge adaptée pour usage extérieur et passez-la dans le collier de serrage fourni pour éviter tout arrachement. Gardez le câble éloigné de la zone de coupe.

Comment protéger l’appareil contre une utilisation par des enfants ?

Un orifice de 5 mm sur la poignée arrière permet d’insérer un cadenas (non fourni) pour empêcher tout déclenchement intempestif. Rangez l’appareil hors de portée des enfants.

Quelle est la meilleure technique pour tailler une haie ?

Taillez d’abord les côtés, puis le dessus, afin que les résidus tombent sur les zones non encore taillées. Coupez la haie en forme trapézoïdale pour éviter que les branches inférieures ne soient dégarnies. Utilisez le niveau à bulle pour des coupes droites.

Où puis-je faire réparer mon taille-haies ?

Seuls des spécialistes qualifiés ou le service après-vente AL-KO sont habilités à effectuer les réparations. Utilisez exclusivement des pièces de rechange d’origine.

Comment stocker le HT 700 en fin de saison ?

Débranchez l’appareil, nettoyez la lame et montez la protection de lame. Stockez-le dans un endroit sec, à l’abri du gel et hors de portée des enfants. Vous pouvez fixer la protection au mur pour servir de support.

MODE D'EMPLOI HT 700 AL-KO

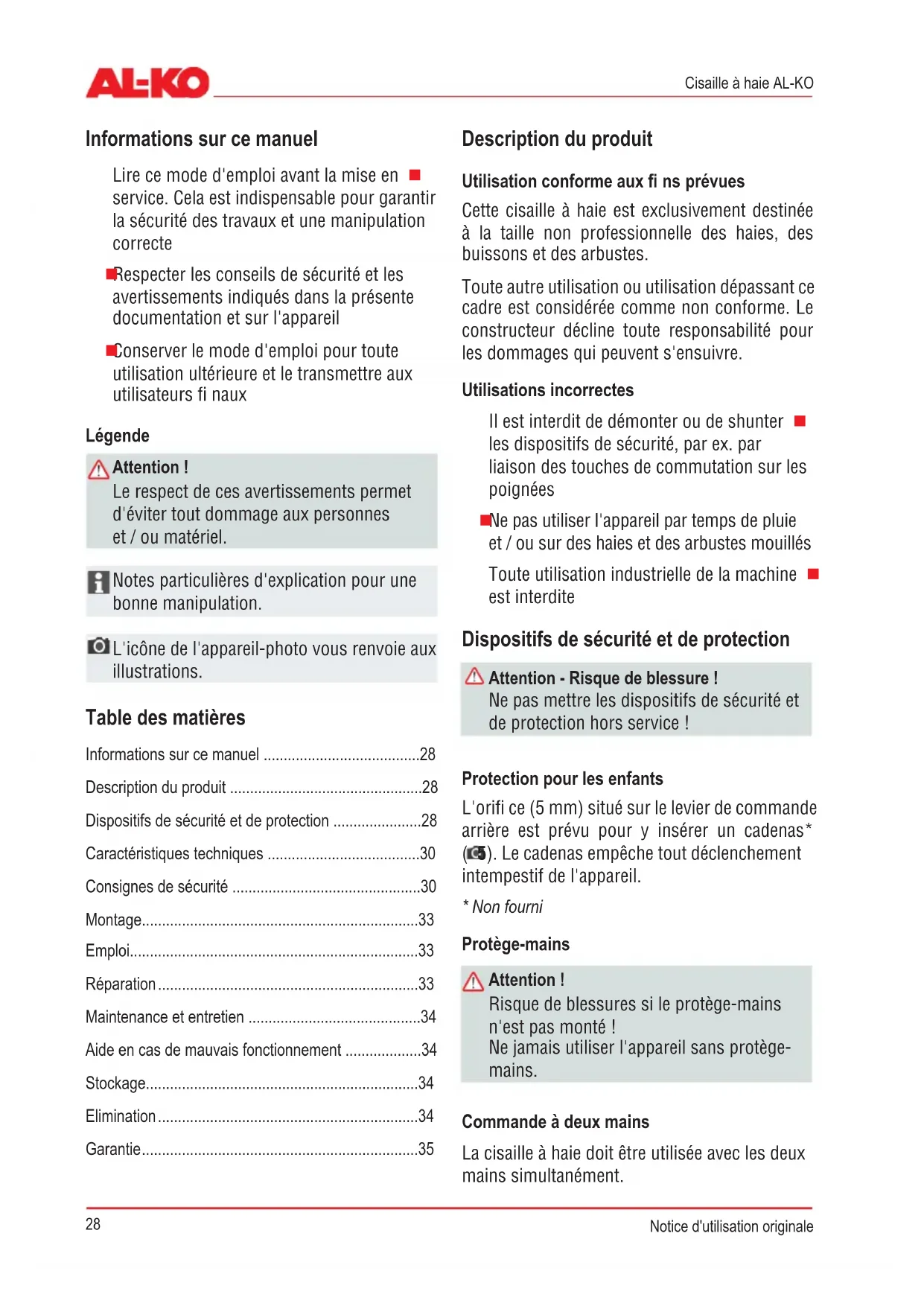

Informations sur ce manuel

Lire ce mode d'emploi avant la mise en service. Cela est indispensable pour garantir la sécurité des travaux et une manipulation correcte.

Respecter les conseils de sécurité et les avertissements indiqués dans la présente documentation et sur l'appareil. Conserver le mode d'emploi pour toute utilisation ultérieure et le transmettre aux utilisateurs finaux.

Légende

Attention !

Le respect de ces avertissements permet d'éviter tout dommage aux personnes et/ou au matériel.

Notes particulières d'explication pour une bonne manipulation. L'icône de l'appareil-photo vous renvoie aux illustrations.

Table des matières

Informations sur ce manuel 28 Description du produit 28 Dispositifs de sécurité et de protection 28 Caractéristiques techniques 30 Consignes de sécurité 30 Montage 33 Emploi 33 Réparation 33 Maintenance et entretien 34 Aide en cas de mauvais fonctionnement 34 Stockage 34 Élimination 34 Garantie 35

Description du produit

Utilisation conforme aux fins prévues

Cette cisaille à haie est exclusivement destinée à la taille non professionnelle des haies, des buissons et des arbustes.

Toute autre utilisation ou utilisation dépassant ce cadre est considérée comme non conforme. Le constructeur décline toute responsabilité pour les dommages qui peuvent s'ensuivre.

Utilisations incorrectes

Il est interdit de démonter ou de shunter les dispositifs de sécurité, par ex. par liaison des touches de commutation sur les poignées.

Ne pas utiliser l'appareil par temps de pluie et/ou sur des haies et des arbustes mouillés. Toute utilisation industrielle de la machine est interdite.

Dispositifs de sécurité et de protection

Attention - Risque de blessure !

Ne pas mettre les dispositifs de sécurité et de protection hors service !

Protection pour les enfants

L'orifice (5 mm) situé sur le levier de commande arrière est prévu pour y insérer un cadenas* (C). Le cadenas empêche tout déclenchement intempestif de l'appareil.

• Non fourni

Protège-mains

Attention !

Risque de blessures si le protège-mains n'est pas monté ! Ne jamais utiliser l'appareil sans protège-mains.

Commande à deux mains

La cisaille à haie doit être utilisée avec les deux mains simultanément.

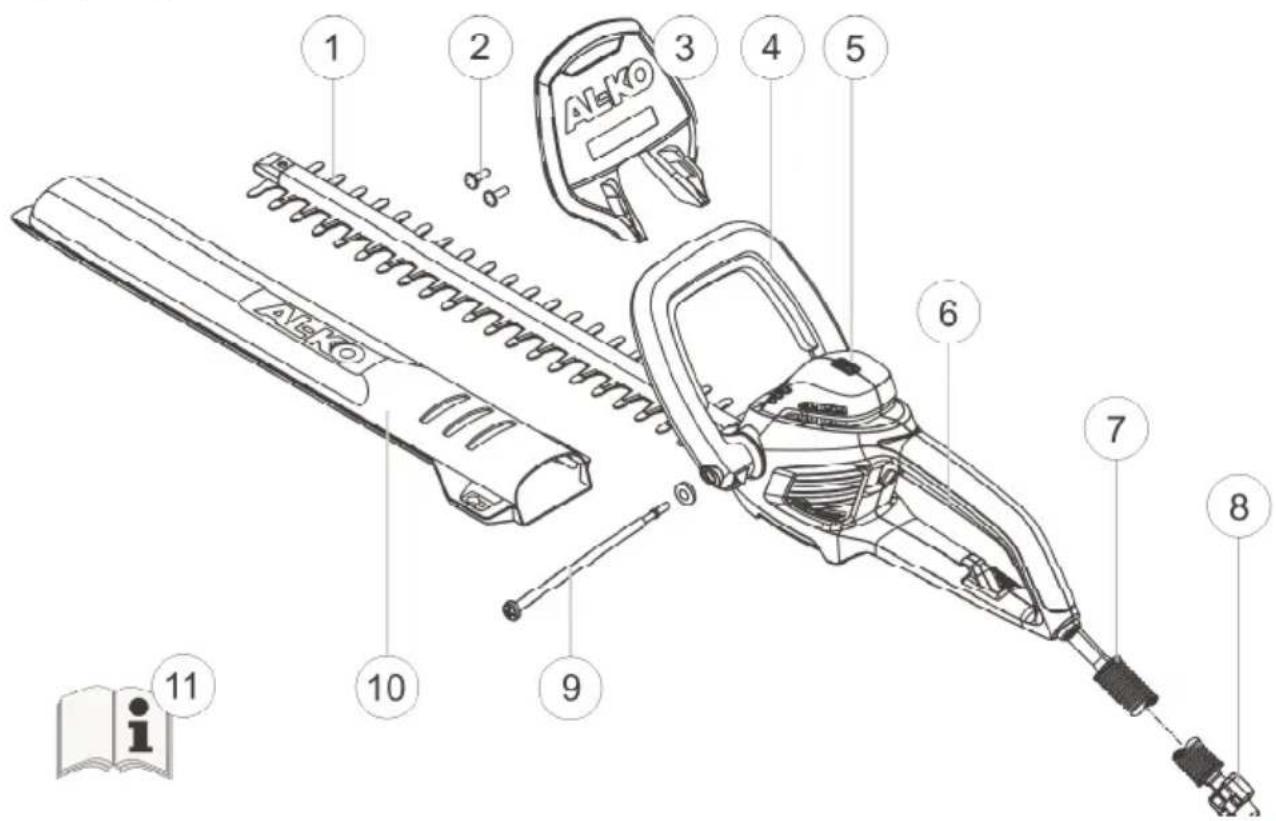

Aperçu du produit

1 Lame de coupe 7 Câble de sécurité
2 Vis de montage du protège-mains 8 Collier de serrage du cable
3 Protège-mains 9 Boulon de serrage & rondelle pour poignée réglable
4 Poignée avant avec touche de commutation 10 Protection de la lame de coupe
5 Niveau à bulle 11 Notice d'instruction
6 Poignée arrêté avec touche de commutation

Signification des symboles sur l'appareil

Porter des lunettes de protection.

Attention ! Manipuler avec extrême précaution.

Lire le mode d'emploi avant toute manipulation.

Débrancher immédiatement la prise du secteur si le câble est endommagé ou coupé.

Ne pas utiliser par temps de pluie.

Caracteristiques techniques	HT 600 Flexible Cut HT 700 Flexible Cut
Consommation de courant 600 W 700 W
Longueur de la lame 600 mm 650 mm
Epaisseur de coupe 24 mm 24 mm
Poids total 4,1 kg 4,5 kg
Niveau de vibration de la poignée * 4,8 m/s² 4,1 m/s²
Tension secteur 230V~240V / 50Hz 230V~240V / 50Hz
Classe d'iso1ation	☐/II/II	☐
Vitesse de coupe à vide 1700 min	-1	1700 min-1
Niveau de pression sonore LPA	90 dB (A)	94 dB(A)

• Le niveau de vibration indiqué a été mesuré suivant la méthode d'essai standard et permet de comparer les outils électriques.

Consignes de sécurité

Consignes de sécurité générales pour les outils électriques

Attention !

Le niveau de vibration pendant l'usage de l'outil électrique peut varier de la valeur indiquée en fonction de l'utilisation de l'appareil.

Attention - Risque de blessure !

Ne pas mettre les dispositifs de sécurité et de protection hors service !

Attention !

Lire toutes les consignes de sécurité et instructions.

Toute entrave au respect des consignes de sécurité et instructions peut engendrer une électrocution, des brûlures et / ou de graves blessures. Conserver toutes les consignes de sécurité et instructions pour toute utilisation ultérieure.

Attention - danger dû au courant électrique !

Débrancher immédiatement la prise du secteur si le câble est endommagé ou a été coupé !

Attention !

Utiliser la machine seulement si elle est en parfait état du point de vue technique !

Contrôler l'appareil, le câble et la prise avant toute utilisation à la recherche de dommages ; les pièces endommagées doivent être réparées ou remplacées dans un atelier spécialisé.

Sécurité du lieu de travail

Maintenir le lieu de travail propre et suffisamment éclairé.

Dans le cas contraire, des accidents peuvent survenir.

Ne jamais utiliser l'outil électrique dans des atmosphères explosives chargées de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles pouvant enflammer les poussières ou vapeurs.

Maintenir les enfants ainsi que toute autre personne éloignés lors de l'utilisation de l'outil électrique. La distraction peut être à l'origine de la perte de contrôle de l'outil.

Sécurité électrique

Le cordon de raccordement de l'outil électrique doit être adapté à la prise de courant. Ne le modifier sous aucun prétexte. Ne jamais utiliser d'adaptateur avec des outils électriques disposant d'une protection de terre.

Le cordon d'origine et une prise adaptée évitent tout risque d'électrocution.

Éviter tout contact corporel avec les surfaces reliées à la terre telles que les tuyaux, chauffages, fours et réfrigérateurs.

Le risque d'électrocution augmente si votre corps est relié à la terre.

Maintenir l'outil électrique à l'abri de la pluie ou de l'humidité. L'infiltration d'eau dans un outil électrique augmente le risque d'électrocution.

Ne pas porter ni accrocher l'outil électrique par le câble. Ne pas tirer sur ce dernier pour le débrancher. Maintenir le câble éloigné de la chaleur, de l'huile, de tout bord tranchant et des éléments mobiles d'autres appareils.

Un câble endommagé ou enroulé augmente le risque d'électrocution.

En cas d'utilisation d'un outil électrique en plein air, recourir à des rallonges électriques adaptées pour un usage extérieur.

L'utilisation d'une rallonge électrique adaptée pour un usage en extérieur réduit le risque d'électrocution.

Si l'utilisation de l'appareil électrique dans une atmosphère humide s'avère inévitable, recourir à un disjoncteur différentiel.

L'utilisation d'un disjoncteur différentiel évite tout risque d'électrocution.

Sécurité des personnes

Utiliser l'appareil de manière attentive et consciencieuse. Ne jamais utiliser un outil électrique fatigué ou sous l'influence de stupéfiants, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner de graves blessures.

Porter un équipement de protection personnelle et, dans tous les cas de figure, des lunettes de protection.

Le port d'un équipement de protection personnelle tel qu'un masque anti-poussière, des chaussures de sûreté antidérapantes, un casque de sécurité ou des protections auditives réduit, en fonction de l'utilisation de l'outil électrique, le risque de blessure.

Éviter toute mise en service involontaire. S'assurer que l'outil électrique est éteint avant de le raccorder à l'alimentation électrique, de le saisir ou de le transporter.

Poser le doigt sur l'interrupteur lors du transport de l'outil électrique ou raccorder l'appareil allumé à l'alimentation électrique peut provoquer des accidents.

Retirer les outils de réglage ou toute autre clé avant d'allumer l'outil électrique.

Un outil ou une clé introduite dans un élément rotatif de l'appareil peut provoquer des blessures.

Éviter toute posture anormale. Se tenir de manière stable afin de ne jamais perdre l'équilibre.

Cela vous permettra de mieux contrôler l'outil électrique en cas de situation imprévue.

Porter des habits appropriés. Ne jamais porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants à distance des éléments mobiles de l'appareil.

Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les éléments mobiles de l'appareil.

Si des dispositifs d'aspiration ou de collecte de la poussière peuvent être installés, s'assurer que ceux-ci soient raccordés et correctement utilisés.

L'utilisation d'une aspiration de poussière peut diminuer les risques liés à la poussière.

Utilisation et manipulation de l'outil électrique.

Ne pas surcharger l'appareil. Utiliser l'outil électrique adapté aux travaux à effectuer.

Un outil électrique adapté vous permet de mieux travailler et ce, dans des conditions plus sûres, dans le domaine de performance indiqué.

Ne jamais utiliser un outil électrique dont l'interrupteur est défectueux.

Un outil électrique qui ne peut plus s'éteindre ni s'allumer est dangereux et doit être réparé.

Avant de procéder au réglage de l'appareil, de remplacer des accessoires ou de déposer ce dernier, retirer la prise du secteur.

Ces mesures de précaution empêchent le démarrage involontaire de l'outil électrique.

Conserver les outils électriques inutilisés hors de portée des enfants. Ne pas laisser des personnes non familiarisées avec l'appareil ou n'ayant pas lu les présentes instructions utiliser l'outil électrique.

Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

Entretenir soigneusement les outils électriques. Vérifier si les éléments mobiles fonctionnent correctement et ne se coincent pas, si des éléments sont endommagés et que rien n'entrave la fonction de l'outil électrique. Faites réparer les éléments endommagés avant d'utiliser l'appareil.

De nombreux accidents trouvent leur cause dans un mauvais entretien de l'outil électrique.

Maintenir les outils de coupe aiguisés et propres.

Les outils de coupe soigneusement entretenus avec lames aiguisées entraînent moins de coincements et sont plus facilement manipulables.

Utiliser des outils électriques, des accessoires, des outils, etc. conformément à leurs instructions. Tenir compte des conditions de travail et des tâches à réaliser.

L'utilisation d'outils électriques à des fins autres que celles prévues peut provoquer des situations dangereuses.

Service

Ne faites réparer votre outil électrique que par des spécialistes qualifiés et avec des pièces de rechange originales.

Cela permet de garantir le maintien de la sécurité de l'outil électrique.

Consignes de sécurité relatives à l'utilisation

Toujours utiliser l'appareil avec les deux mains.

Maintenir le corps et les vêtements à distance du mécanisme de coupe.

Ne pas retirer les résidus de la taille alors que le moteur est en marche.

Lors de la pose / du transport de l'appareil :

Éteindre l'appareil.

Débrancher la prise secteur

Enfiler le dispositif de protection

Ne jamais saisir l'appareil par la lame

Toujours porter l'appareil par la poignée

La tension du secteur doit correspondre aux données de secteur indiquées dans les caractéristiques techniques

Toujours utiliser le collier de serrage spécial pour le câble de rallonge

Maintenir le câble éloigné de la zone de coupe et l'écarter de la machine

Montage

L'icône d'appareil-photo renvoie aux illustrations de la page 3.

1. Fixer le protège-mains sur le corps de l'appareil à l'aide des vis fournies (1).
2. Écarter légèrement la poignée et l'insérer dans le corps de l'appareil (2a). La denture doit s'enclencher.
3. Rabattre le levier à bascule sur la poignée vers l'extérieur et le maintenir fermement. (2b)
4. Insérer le boulon de serrage dans la poignée et le corps de l'appareil et le visser à la main dans le levier à bascule. (2c)

Serrer le boulon de serrage jusqu'à ce que le levier à bascule puisse reposer sur la poignée avec une force mesurée.

1. Insérer le câble de rallonge à travers le collier de serrage (3).

Emploi

Attention - Risque de blessure !

N'utiliser la machine qu'une fois le montage entièrement terminé !

Respecter les consignes de sécurité relatives à l'utilisation !

Ajustement de la poignée avant :

a. Rabattre le levier à bascule.

b. Amener la poignée dans la position souhaitée.

c. Rabattre le levier à bascule.

1. Brancher le cordon électrique au réseau.
2. Saisir la poignée avant d'une main, puis la poignée arrière de l'autre.
3. Appuyer sur les deux touches de commutation des poignées (4) ; l'appareil se met en marche.
4. Pendant l'utilisation, maintenir les deux touches de commutation enfoncées.
5. Dès qu'une touche de commutation est relâchée, la cisaille à haie s'arrête.

Recommandations de travail

Toujours commencer par les côtés d'une haie et terminer par la partie supérieure.

Cela permet que les résidus de la taille tombent dans des zones n'ayant pas encore été taillées.

Le niveau à bulle intégré facilite la coupe droite (c). Les haies devraient toujours être coupées de manière trapézoïdale. Cela empêche que les branches inférieures ne soient évidées (C8).

Réparation

Seuls des entreprises spécialisées compétentes ou notre SAV AL-KO sont habilités à effectuer les travaux de réparation.

Maintenance et entretien

Attention - danger dû au courant électrique ! Toujours débrancher la prise secteur avant de procéder aux travaux d'entretien et de réparation ! Attention - Risque de blessure !

Toujours porter des gants de travail en cas d'intervention sur la lame de coupe !

1. Après chaque utilisation, nettoyer la lame de coupe et le carter à l'aide d'une brosse ou d'un chiffon. Ne jamais utiliser d'eau ni de détergent abrasif ; cela implique un risque de corrosion !
2. Lubrifier légèrement la barre porte-lame avec une huile de protection adaptée.
3. Vérifier que toutes les vis sont bien serrées.
4. Vérifier régulièrement la lame de coupe. Contacter le SAV AL-KO en cas de :

Lame de coupe défectueuse, lame de coupe émoussée, usure excessive.

Stockage

La protection de la lame peut être fixée au mur en guise de support pour la cisaille à haie. Vérifier que toutes les vis sont bien serrées ! (C)

Toujours stocker l'appareil avec la prise débranchée. Ne stocker l'appareil qu'avec la protection en place. Stocker l'appareil dans un endroit sec et hors de portée des enfants et des personnes non autorisées. Sécuriser l'appareil à l'aide d'un cadenas* (6).

• Non fourni.

Élimination

Ne pas éliminer les appareils usagés, les batteries ou les accus avec les déchets ménagers !

Le carton d'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être éliminés en conséquence.

Aide en cas de mauvais fonctionnement

Problème Cause possible	Solution
L'appareil ne fonctionne pas Pas d'alimentation électrique Contrôler le disjoncteur de la maison, la pallonge
Câble de l'appareil défectueux Se rendre au centre SAV AL-KO
L'appareil travaille avec des interruptions	Câble de pallonge endommagé Contrôler le cable de pallonge
	Interrupteur Marche / Arrêt défectueux	Se rendre au centre SAV AL-KO
	Erreur interne Se rendre au centre SAV	AL-KO
Le moteur fonctionne, les lames restent immobiles	Erreur interne Se rendre au centre SAV	AL-KO
Les lames chauffent	Manque de lubrification	Huiler légèrement les lames
	Lames émoussées Se rendre au centre	SAV AL-KO
	Ebréchures au niveau de la lame Se rendre au centre SAV AL-KO

En cas de défaillance ne figurant pas sur ce tableau ou si vous ne pouvez pas corriger vous-même, veuillez-vous adresser à notre service après-vente compétent.

Déclaration de conformité CE

Nous déclarons par la présente que ce produit, dans la version mise en circulation par nos soins, est conforme aux exigences des normes UE harmonisées, des normes de sécurité UE et aux normes spécifiques au produit.

Produit

Cisaille à haie électrique

Numéro de série

G 2402405

Fabricant

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kotz

Fondé de pouvoir

Anton Eberle

Ichenhauser Str. 14

D-89359 Kotz

Type

HT 600 Flexible Cut

HT 700 Flexible Cut

Directives UE

98/37/CE (jusqu'au 28.12.09)

2006/42/CE (à partir du 29.12.09)

2006/95/CE

2004/108/CE

2000/14/CE

Normes harmonisées

EN 60745-2-15

EN 60745-2-5/AB

Niveau de puissance sonore

mesuré / garanti

HT 600 Flexible Cut 107 / 107 dB(A)

HT 700 Flexible Cut 103 / 103 dB(A)

Évaluation de conformité

2000/14/CE, annexe V

Kötz, le 20.10.2009

Antonio De Filippo, directeur général

Garantie

Les défauts matériels ou de fabrication éventuels sur l'appareil sont couverts par notre garantie pendant la période de garantie légale pour les réclamations et nous les corrigeons à notre gré par une réparation ou une livraison de remplacement. La période de garantie est déterminée selon la loi du pays où l'appareil a été acheté.

Notre confirmation de garantie ne s'applique qu'en cas de : La garantie s'éteint en cas de :

Traitement correct de l'appareil

Respect du mode d'emploi

Utilisation de pièces de rechange d'origine

Tentatives de réparation sur l'appareil

Modifications techniques de l'appareil

D'utilisation non conforme à l'usage prévu

(par exemple utilisation commerciale ou municipale)

Ne sont pas couverts par la garantie :

Les dépréciations de la peinture dues à une usure normale

Les pièces d'usure encadrées XXX (X) sur la carte des pièces de rechange

Les moteurs à combustion - ces derniers sont couverts par les prestations de garantie des fabricants de moteur correspondants

Dans un cas impliquant la garantie, veuillez-vous adresser avec cette carte de garantie et votre bon d'achat à votre revendeur ou au centre de service après-vente agréé le plus proche. De par cet accord de garantie, les prestations en garantie légales de l'acheteur vis-à-vis du vendeur ne sont pas affectées.

Attention ! Lors de la manipulation de l'appareil, soyez extrêmement prudent.

Réglage de la poignée avant 1.

Repliez le levier pliant a.

Réglez la poignée dans la position souhaitée b.

Repliez à nouveau le levier pliant c.

Toujours couper d'abord les côtés de la haie, puis seulement le dessus. Ainsi, les coupures ne peuvent pas tomber sur les parties non encore coupées de la haie. Le niveau intégré aide à former une coupe droite (6). Il est toujours recommandé de tailler les haies en forme de trapèze. Cela évite l'éclaircissement des branches inférieures (6).

Réparation

Les travaux de réparation ne doivent être effectués que par des techniciens de réparation compétents ou par le personnel de nos centres de service AL-KO.

Entretien et maintenance

Attention - danger dû au courant électrique !

Avant tous les travaux d'entretien et de maintenance, débranchez toujours l'appareil du secteur !

Attention - risque de blessure !

Lors de l'entretien de la lame de coupe ou lors de travaux de nettoyage, portez toujours des gants de travail !

L'appareil est destiné à la cuisson de plats dans des récipients sous pression dans des foyers domestiques.

L'utilisation pour d'autres usages est considérée comme non conforme à l'usage prévu. En cas de dommages résultant d'une telle utilisation, le fabricant décline toute responsabilité.

Utilisation incorrecte possible

Les dispositifs de sécurité ne doivent pas être démontés ou neutralisés, par exemple en attachant les boutons de mise en marche aux poignées.

La machine ne doit pas être utilisée en présence de liquides ou de récipients sous pression contenant des liquides.

La machine n'est pas conçue pour un usage professionnel.

Équipement de sécurité

Attention - Danger de brûlure !

L'équipement de sécurité ne doit pas être retiré !

Découpe des aliments

L'ouverture (5 mm) du couvercle pour le remplissage est prévue pour la cartouche (5). La cartouche empêche le fonctionnement involontaire de la machine.
