| Tipo de producto | Cortasetos eléctrico (tijeras para setos) |
| Marca | AL-KO |
| Modelo | HT 700 (Flexible Cut) |
| Consumo eléctrico | 700 W |
| Tensión de red | 230 V ~ 240 V / 50 Hz |
| Clase de aislamiento | II |
| Longitud de la cuchilla | 650 mm |
| Grosor de corte máximo | 24 mm |
| Velocidad de corte en vacío | 1700 min⁻¹ |
| Peso total | 4,5 kg |
| Nivel de presión sonora (LPA) | 94 dB(A) |
| Nivel de vibración (mango) | 4,1 m/s² |
| Uso conforme | Corte no profesional de setos, arbustos y matas |
| Seguridad | Mando a dos manos, protector de manos, protección infantil (candado) |
| Dispositivos | Mango ajustable, nivel de burbuja, collar de sujeción para cable |
| Mantenimiento y limpieza | Limpiar cuchilla y carcasa con cepillo/trapo, lubricar la barra portacuchillas |
| Piezas de repuesto y reparabilidad | Reparación por SAT AL-KO o especialistas, usar piezas originales |
| Garantía | Garantía legal según país, cubre defectos de materiales y fabricación |
| Almacenamiento | Lugar seco, fuera del alcance de los niños, con protección de cuchilla y candado |
Preguntas frecuentes - HT 700 AL-KO
Preguntas de los usuarios sobre HT 700 AL-KO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cortasetos en formato PDF gratis! Encuentra tus instrucciones HT 700 - AL-KO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HT 700 de la marca AL-KO.
MANUAL DE USUARIO HT 700 AL-KO

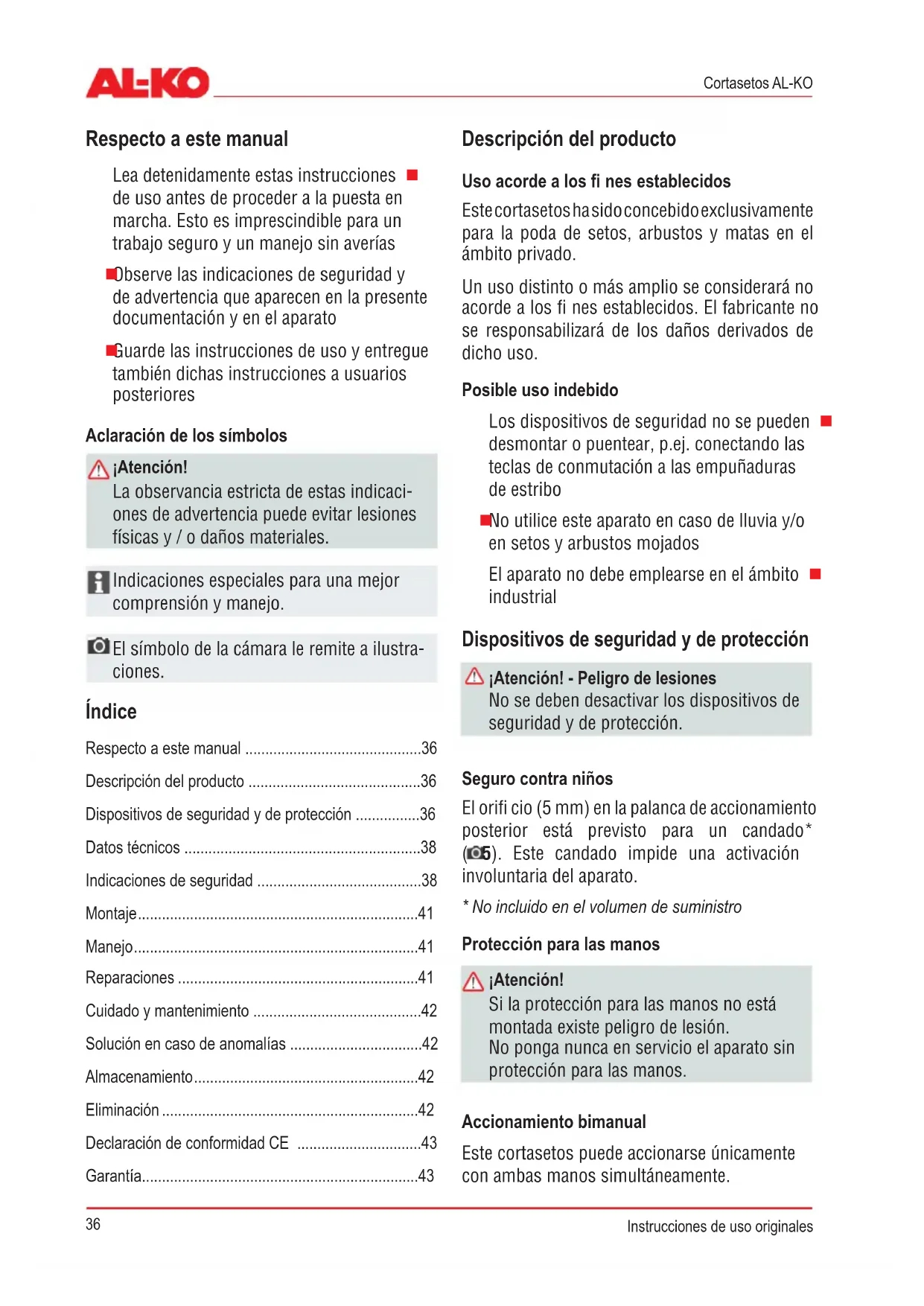

Respecto a este manual
Lea detenidamente estas instrucciones
de uso antes de proceder a la puesta en
marcha. Esto es imprescindible para un
trabajo seguro y un manejo sin averías.
Observe las indicaciones de seguridad y de advertencia que aparecen en la presente documentación y en el aparato. Guarde las instrucciones de uso y entréguelas
también dichas instrucciones al usuario
posteriores.
Aclaración de los símbolos
¡Atención!
La observancia estricta de estas indicaciones
de advertencia puede evitar lesiones
físicas y/o daños materiales.
Indicaciones especiales para una mejor
comprensión y manejo.
El símbolo de la cámara le remite a ilustra
ciones.
Índice
Respecto a este manual 36
Descripción del producto 36
Dispositivos de seguridad y de protección 36
Datos técnicos 38
Indicaciones de seguridad 38
Montaje 41
Manejo 41
Reparaciones 41
Cuidado y mantenimiento 42
Solución en caso de anomalías 42
Almacenamiento 42
Eliminación 42
Declaración de conformidad CE 43
Garantía. 43
Descripción del producto
Uso acorde a los fines establecidos
Este cortasetos ha sido concebido exclusivamente para la poda de setos, arbustos y matas en el ámbito privado.
Un uso distinto o más amplio se considerará no acorde a los fines establecidos. El fabricante no se responsabilizará de los daños derivados de dicho uso.
Posible uso indebido
Los dispositivos de seguridad no se pueden
desmontar o puentear, p.ej. conectando las
teclas de conmutación a las empujaduras
de estribo
No utilice este aparato en caso de lluvia y/o
en setos y arbustos mojados
El aparato no debe emplearse en el ámbito
industrial
Dispositivos de seguridad y de protección
¡Atención! - Peligro de lesiones
No se deben desactivar los dispositivos de
seguridad y de protección.
Seguro contra niños
El orificio (5 mm) en la palanca de accionamiento posterior está previsto para un candado*
(105). Este candado impide una activación
- No incluido en el volumen de suministro
Protección para las manos
¡Atención!
Si la protección para las manos no está
montada existe peligro de lesión.
No ponga nunca en servicio el aparato sin
protección para las manos.
Este cortasetos puede accionarse únicamente
con ambas manos simultáneamente.

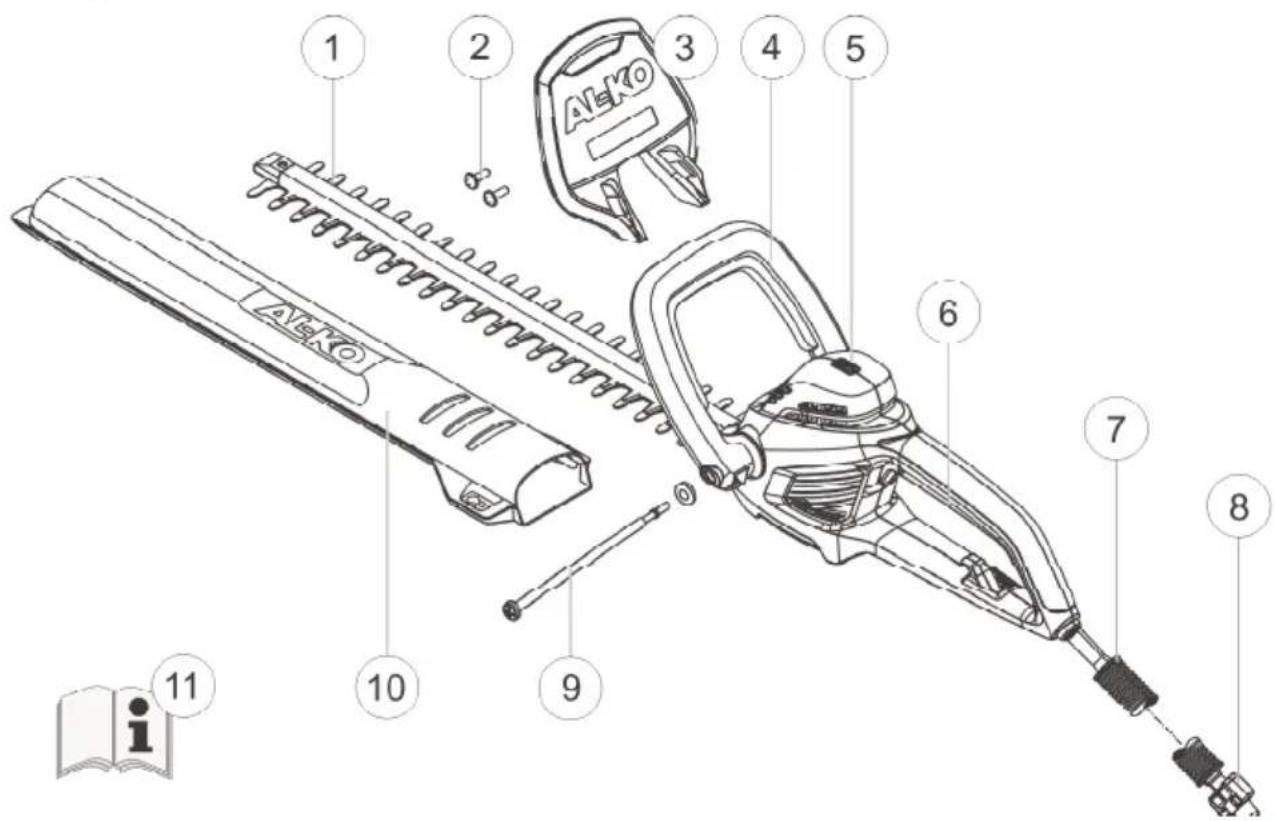

Vista general del producto
| 1 Cuchillas de corte 7 Cable Safety | ||
| 2 Tornillos para montaje de la protección para las manos 8 Retencion del cable | ||
| 3 Protección para las manos 9 Perno de sujeción y arandela para empuñadura de estribo regulable | ||
| 4 Empuñadura de estribo delantera con tecla de conmutación | 10 Cubierta protectora de cucillas de corte | |
| 5 Nivel de burbuja 11 Manual de instructcciones | ||
| 6 Empuñadura de estribo trasera con tecla de conmutación | ||
Utilice gafas protectoras.
¡Atención! Preste especial atención durante la manipulación.
Lea las instrucciones de uso antes de la manipulación.
Retire inmediatamente el enchufe de la red cuando el cable está dañado o cortado.
No exponga este aparato a la lluvia.
Datos técnicos
| Datas Telecomicos | HT 600 Flexible Cut | HT 700 Flexible Cut |
| Consumo de potencia 600 W 700 W | ||
| Longitud de corte 600 mm 650 mm | ||
| Espesor de corte 24 mm 24 mm | ||
| Peso total 4,1 kg 4,5 kg | ||
| Valores de vibración en la empuñadura * 4,8 m/s2 4,1 m/s2 | ||
| Tensión de red 230V~240V / 50Hz 230V~240V / 50Hz | ||
| Clase de aislamento | ☐/II/II | ☐ |
| Régimen de revoluciones en vacío 1700 min | -1 | 1700 min-1 |
| Nivel acústico LPA | 90 dB (A) | 94 dB(A) |
- El valor de vibraciones acreditado ha sido medido según el método de prueba estándar y puede utilizarse para comparar herramientas eléctricas.
Indicaciones de seguridad
Indicaciones de seguridad generales para herramientas eléctricas
¡Atención!
El valor de vibración durante el uso de la herramienta eléctrica puede diferir del valor acreditado en función de la realización del aparato.
¡Atención! - Peligro de lesiones
No se deben desactivar los dispositivos de seguridad y de protección.
¡Atención!
Lea todas las indicaciones de seguridad y las instrucciones.
Los descuidos a la hora de observar las indicaciones de seguridad y las instrucciones pueden acarrear descargas eléctricas, incendios y/o lesiones de gravedad. Guarde todas las indicaciones de seguridad y las instrucciones para el futuro.
¡Atención! - Peligro eléctrico
Retire inmediatamente el enchufe de la red cuando el cable esté dañado o cortado.
¡Atención!
Utilice el aparato únicamente si se encuentra en perfecto estado y funcionamiento.
Antes de cada uso compruebe si presentan daños el aparato, los cables y los enchufes. Las piezas dañadas deben ser reparadas o sustituidas en un taller especializado.
Seguridad en el puesto de trabajo
Mantenga su zona de trabajo limpia y bien iluminada.
El desorden o las zonas de trabajo sin iluminación puede provocar accidentes.
No trabaje con la herramienta eléctrica en un entorno con riesgo de explosión en el que haya líquidos, gases o polvos combustibles. Las herramientas eléctricas generan chispas que pueden inflamar el polvo o los vapores.
Mantenga alejados a los niños y a otras personas durante el uso de la herramienta eléctrica. En caso de distracción podrá perder el control del aparato.
Seguridad eléctrica
El conductor de la herramienta eléctrica debe encajar en la caja de enchufe. Nunca debe modificarse el conductor. No utilice conectores adaptadores en combinación con herramientas eléctricas puestas a tierra.
Los conectores no modificados y las cajas de enchufe adecuadas reducen el riesgo de sufrir una descarga eléctrica.
Evite el contacto físico con superficies puestas a tierra, tales como tubos, calefacciones, cocinas y frigoríficos.
Si su cuerpo está puesto a tierra, el riesgo de sufrir una descarga eléctrica aumenta.
Mantenga las herramientas eléctricas alejadas de la lluvia o la humedad. La penetración de agua en una herramienta eléctrica aumenta el riesgo de sufrir una descarga eléctrica.
No utilice el cable para fines distintos a los previstos, como pueda ser para transportar la herramienta eléctrica, colgarla o sacar el conector de la caja de enchufe. Mantenga el cable alejado del calor, aceite, cantos afilados o piezas del aparato en movimiento.
Los cables deteriorados o enredados aumentan el riesgo de sufrir una descarga eléctrica.
Cuando trabaje con una herramienta eléctrica a la intemperie, utilice únicamente cables alargadores adecuados también para exteriores.
La utilización de un cable alargador adecuado para exteriores reduce el riesgo de sufrir una descarga eléctrica.
Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un seccionador de protección contra corriente defectuosa.
El empleo de un seccionador de protección contra corriente defectuosa reduce el riesgo de sufrir una descarga eléctrica.
Seguridad de personas
Preste atención, fíjese en lo que esté haciendo y utilice el sentido común al trabajar con una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado ni bajo la influencia de drogas, alcohol o medicamentos.
Un momento de distracción durante el uso de la herramienta eléctrica puede acarrear lesiones de gravedad.
Póngase un equipo de protección personal y utilice siempre gafas protectoras.
La utilización de un equipo de protección personal, como mascarilla antipolvo, calzado de seguridad antideslizante, casco protector o protección auditiva reduce, en función del tipo y uso de la herramienta eléctrica, el riesgo de sufrir lesiones.
Evite una puesta en marcha no deseada. Cerciórese de que la herramienta eléctrica está apagada antes de conectarla al suministro eléctrico, cogerla o transportarla.
Si mantiene el dedo en el interruptor al portar la herramienta eléctrica o si conecta el aparato encendido al suministro eléctrico, esto puede acarrear accidentes.
Retire las herramientas de ajuste o las llaves para tuercas antes de encender la herramienta eléctrica.
Una herramienta o una llave que se encuentre en una pieza en rotación puede provocar lesiones.
Evite posturas anormales. Colóquese en una posición estable y mantenga el equilibrio en todo momento.
Esto le permitirá controlar mejor la herramienta eléctrica en situaciones inesperadas.
Póngase ropa adecuada. No se ponga ropa floja ni collares o pulseras. Mantenga el pelo, la ropa y los guantes alejados de piezas en movimiento.
La ropa floja, los collares y pulseras o el pelo largo pueden engancharse en las piezas en movimiento.
Si cabe la posibilidad de montar dispositivos de aspiración y recogida de polvo, cerciórese de que dichos dispositivos estén conectados y se utilicen correctamente.
La utilización de una aspiración de polvo puede reducir los peligros provocados por el polvo.
Utilización y manejo de la herramienta eléctrica.
No sobrecargue el aparato. Utilice para su trabajo la herramienta eléctrica destinada para tal fin.
Con la herramienta eléctrica adecuada trabajará mejor y de manera más segura en el rango de potencia especificado.
No utilice una herramienta eléctrica cuyo interruptor esté defectuoso.
Una herramienta eléctrica que no pueda encenderse o apagarse es peligrosa y debe repararse.
Extraiga el conector de la caja de enchufe antes de realizar ajustes en el aparato, cambiar accesorios o guardar el aparato.
Esta medida de precaución evitará el arranque no deseado de la herramienta eléctrica.
Guarde las herramientas eléctricas no utilizadas fuera del alcance de los niños. No permita utilizar el aparato a personas que no estén familiarizadas con él o que no hayan leído las presentes instrucciones.
Las herramientas eléctricas son peligrosas en manos de personas inexpertas.
Cuide la herramienta eléctrica al máximo. Controle que las piezas móviles funcionen perfectamente y no estén agarrotadas, que no haya piezas rotas ni estén dañadas hasta tal punto que la dirección de la herramienta eléctrica se vea mermada. Encargue reparar las piezas dañadas antes de emplear el aparato.
Muchos de los accidentes tienen su origen en un mantenimiento defectuoso de las herramientas eléctricas.
Mantenga los útiles de corte afilados y limpios.
Los útiles de corte con cantos afilados perfectamente cuidados no se atascan tanto y son más fáciles de guiar.
Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a las presentes instrucciones. Tenga en cuenta las condiciones de trabajo y la actividad que desea realizar.
El uso de herramientas eléctricas para aplicaciones distintas a las previstas puede provocar situaciones peligrosas.
Servicio Técnico
Confíe la reparación de su herramienta eléctrica únicamente a personal técnico cualificado.
que utilice piezas de recambio originales. Esto garantizará que la calidad de la herramienta eléctrica se mantenga intacta.
Indicaciones de seguridad para el manejo: Maneje este aparato siempre con las dos manos.
Mantenga el cuerpo y la ropa alejados del dispositivo cortador. No retire el material cortado con el motor en marcha.
Al abandonar o transportar el aparato:
desconecte el aparato, extraiga el conector y coloque la cubierta protectora.
No agarre nunca el aparato por las cuchillas de corte.
Sostenga el aparato únicamente por la empuñadura. La tensión de la red doméstica debe responder a los datos de la tensión de red indicados en el apartado "Datos técnicos". Utilice siempre la retención del cable especial para cables alargadores. Mantenga el cable alejado de la zona de corte y llévelo siempre por fuera de la máquina.
Montaje
El símbolo de la cámara remite a ilustraciones de la página 3.
- Fije la protección para las manos a la carcasa con los tornillos suministrados (1).
- Abra ligeramente la empuñadura de estribo e insértela en la carcasa (2a). El dentado debe encastrar.
- Abata la palanca basculante de la empuñadura hacia fuera y sujétela firmemente. (2b)
- Inserte el perno de sujeción a través de la empuñadura y la carcasa y enrósquelo manualmente en la palanca basculante. (2c)
- Apriete el perno de sujeción hasta tal punto que, sin necesidad de aplicar mucha fuerza, pueda colocar la palanca basculante en la empuñadura.
- Pase el cable alargador por el dispositivo de retención (3).
Manejo
¡Atención! - Peligro de lesiones
El aparato no debe manejarse hasta que no se haya montado completamente.
Tenga en cuenta las indicaciones de seguridad para el manejo.
Regulación de la empuñadura de estribo delantera.
Abata la palanca basculante hacia fuera.
Coloque la empuñadura en la posición deseada.
Abata la palanca basculante hacia dentro.
- Conecte el cable de red a la red eléctrica.
- Agarre con una mano la empuñadura delantera y, a continuación, la trasera.
- Pulse las dos teclas de conmutación de las empuñaduras (O 4): el aparato se pone en marcha.
- Mantenga pulsadas las dos teclas de conmutación durante el trabajo.
- En el momento en que deje de pulsar una de las dos teclas de conmutación, el cortasetos se desconectará.
Indicaciones de trabajo
Corte siempre primero también los lados del seto y finalmente la parte superior. De este modo evitará que caiga material cortado en zonas aún no cortadas.
El nivel de burbuja instalado facilita un corte recto (C). Los setos deben cortarse siempre de forma trapezoidal. Esto evita un deshojado de las ramas inferiores (3).
Reparaciones
Únicamente especialistas competentes o nuestros puntos de servicio técnico de AL-KO pueden realizar los trabajos de reparación.
Cuidado y mantenimiento
¡Atención! - Peligro eléctrico
Antes de cualquier trabajo de mantenimiento y conservación, extraiga siempre el enchufe de la red.
¡Atención! - Peligro de lesiones
Póngase guantes siempre que realice trabajos de mantenimiento y conservación en la cuchilla de corte.
- Después de cada uso, limpie la cuchilla y la carcasa con un cepillo o con un paño. No utilice agua y/o productos de limpieza agresivos - Peligro de corrosión.
- Engrase ligeramente la barra portacuchillas con un aceite protector adecuado.
- Compruebe la correcta fijación de todos los tornillos.
- Comprobación regular de la cuchilla. Acudir a un punto de servicios técnico de AL-KO en caso de:
Cuchilla defectuosa, cuchilla sin filo, desgaste excesivo.
Almacenamiento
La protección de la cuchilla se puede colocar en la pared como soporte para el cortasetos. Cerciórese del asiento firme de los tornillos.
Guarde el aparato siempre con el enchufe de red desenchufado. Guarde el aparato únicamente con la cubierta protectora colocada.
Guarde el aparato en un lugar seco y fuera del alcance de los niños o personas no autorizadas.
Asegure el aparato con un candado* 6
- No incluido en el volumen de suministro
Eliminación
No tire a la basura doméstica los aparatos, pilas o baterías usados
El embalaje, el aparato y los accesorios están fabricados con materiales reciclables y deben eliminarse del modo adecuado.
Solución en caso de anomalías
| Anomalía Causa posible $溶液 | |
| El aparato no funciona No hay alimentación electrica Comprobar fusible domésico / cable alargador | |
| Cable del aparato defectuoso Acudir a punto de servicios técnico de AL-KO | |
| El aparato funciona con interruptions | Cable alargador dañado Comprobar cable alargador |
| Interruptor On/Off defectuoso Acudir a punto de servicios técnico de AL-KO | |
| Fallo interno Acudir a punto de servicios técnico de AL-KO | |
| El motor funciona pero las cucillas no se mueven | Fallo interno Acudir a punto de技术服务 técnico de AL-KO |
| Las cucillas se calientan | Falta lubricación Engrasar ligeramente las cucillas |
| Cuchilla sin fi lo Acudir a punto de技术服务 técnico de AL-KO | |
| Mellas en la cucilla Acudir a punto de技术服务 técnico de AL-KO | |
En caso de anomalías que no se citan en esta tabla o que usted mismo no pueda solucionar, diríjase, por favor, al servicio de atención al cliente correspondiente.
Declaración de conformidad CE
Por la presente declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los estándares específicos del producto.
Producto
2006/42/CE (desde 29-12-09)
2006/95/CE
2004/108/CE
2000/14/CE
Normas armonizadas
EN 60745-2-15
EN 60745-2-5/AB
Nivel de potencia sonora
medido / garantizado
HT 600 Flexible Cut 107 / 107 dB(A)
HT 700 Flexible Cut 103 / 103 dB(A)
Evaluación de conformidad
2000/14/CE, Anexo V
Kotz, 20-10-2009
Nosotros solucionamos los posibles fallos del material o de fabricación durante el plazo legal de prescripción de derechos por deficiencias según nuestro criterio mediante reparación o entrega supletoria. El plazo de prescripción se determinará conforme a la legislación del país en el que se haya adquirido el aparato.
Nuestra declaración de garantía es válida únicamente en caso de:
La garantía se extingue cuando:
uso correcto del aparato, observancia de las instrucciones de uso, utilización de piezas de repuesto originales
se realizan intentos de reparación en el aparato, se realizan modificaciones técnicas en el aparato, en caso de utilización no conforme a la finalidad prevista (por ejemplo, utilización industrial o comunal)
Quedan excluidos de la garantía:
los daños de lacado derivados del desgaste normal
las piezas de desgaste que en la ficha de piezas de repuesto están identificadas con el marco XXX XXX (X) - motores de combustión: para estos serán de aplicación las regulaciones de garantía propias del fabricante de motor en cuestión
En caso de proceder la garantía, rogamos se dirija con la presente declaración de garantía y el comprobante de compra a su vendedor o al servicio autorizado de postventa más cercano. Los derechos legales por deficiencias del comprador frente al vendedor no se ven afectados por esta declaración de garantía.
Sobre este manual
Seguridad en el lugar de trabajo
El desorden o las áreas de trabajo mal iluminadas pueden provocar accidentes
Si se trabaja con una herramienta eléctrica al aire libre, utilice únicamente cables de extensión que también sean adecuados para el exterior.
Lea todas las instrucciones de seguridad y advertencias.
- RESPECTO A ESTE MANUAL
- ACLARACIÓN DE LOS SÍMBOLOS
- ¡ATENCIÓN
- INDICACIONES ESPECIALES PARA UNA MEJOR
- EL SÍMBOLO DE LA CÁMARA LE REMITE A ILUSTRA
- ÍNDICE
- DESCRIPCIÓN DEL PRODUCTO
- USO ACORDE A LOS FINES ESTABLECIDOS
- POSIBLE USO INDEBIDO
- DISPOSITIVOS DE SEGURIDAD Y DE PROTECCIÓN
- ¡ATENCIÓN! - PELIGRO DE LESIONES
- SEGURO CONTRA NIÑOS
- PROTECCIÓN PARA LAS MANOS
- VISTA GENERAL DEL PRODUCTO
- INDICACIONES DE SEGURIDAD
- ¡ATENCIÓN! - PELIGRO ELÉCTRICO
- SEGURIDAD EN EL PUESTO DE TRABAJO
- SEGURIDAD ELÉCTRICA
- SEGURIDAD DE PERSONAS
- SERVICIO TÉCNICO
- MONTAJE
- MANEJO
- INDICACIONES DE TRABAJO
- REPARACIONES
- CUIDADO Y MANTENIMIENTO
- ALMACENAMIENTO
- ELIMINACIÓN
- SOLUCIÓN EN CASO DE ANOMALÍAS
- DECLARACIÓN DE CONFORMIDAD CE
- PRODUCTO
- NORMAS ARMONIZADAS
- NIVEL DE POTENCIA SONORA
- EVALUACIÓN DE CONFORMIDAD
- SOBRE ESTE MANUAL
- SEGURIDAD EN EL LUGAR DE TRABAJO
Marca : AL-KO
Modelo : HT 700
Categoría : Cortasetos
