INSTRUKCJA OBSŁUGI HT 700 AL-KO

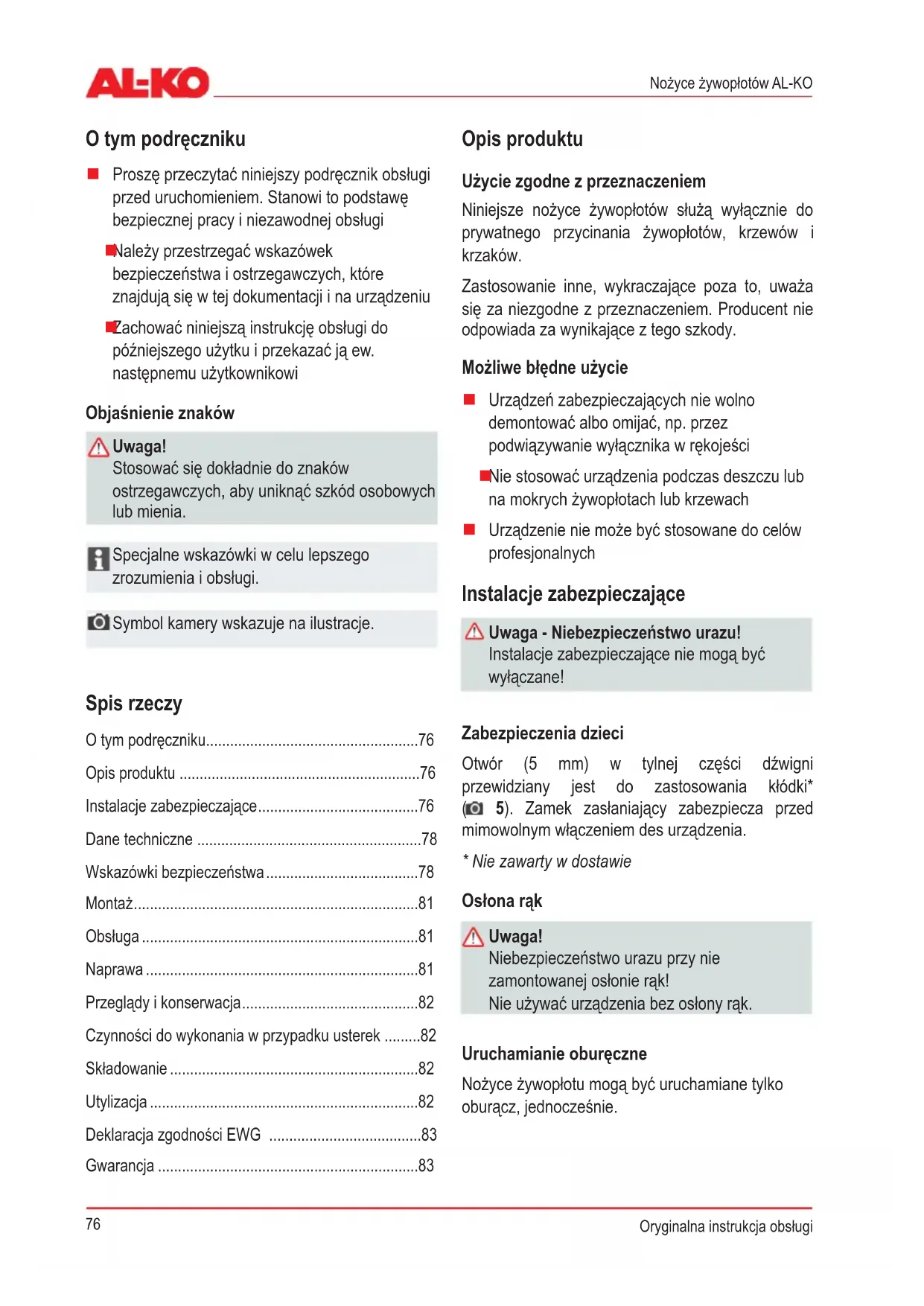

Nożyce żywopłotów AL-KO O tym podręczniku Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i niezawodnej obsługi Należy przestrzegać wskazówek

bezpieczeństwa i ostrzegawczych, które znajdują się w tej dokumentacji i na urządzeniu Zachować niniejszą instrukcję obsługi do

późniejszego użytku i przekazać ją ew. następnemu użytkownikowi Objaśnienie znaków Uwaga! Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia. Specjalne wskazówki w celu lepszego zrozumienia i obsługi. Symbol kamery wskazuje na ilustracje. Opis produktu Użycie zgodne z przeznaczeniem Niniejsze nożyce żywopłotów służą wyłącznie do prywatnego przycinania żywopłotów, krzewów i krzaków. Zastosowanie inne, wykraczające poza to, uważa się za niezgodne z przeznaczeniem. Producent nie odpowiada za wynikające z tego szkody. Możliwe błędne użycie Urządzeń zabezpieczających nie wolno demontować albo omijać, np. przez podwiązywanie wyłącznika w rękojeści Nie stosować urządzenia podczas deszczu lub

na mokrych żywopłotach lub krzewach Urządzenie nie może być stosowane do celów profesjonalnych Instalacje zabezpieczające Uwaga - Niebezpieczeństwo urazu! Instalacje zabezpieczające nie mogą być wyłączane! Zabezpieczenia dzieci Otwór (5 mm) w tylnej części dźwigni przewidziany jest do zastosowania kłódki* ( 5). Zamek zasłaniający zabezpiecza przed mimowolnym włączeniem des urządzenia.

• Nie zawarty w dostawie Osłona rąk Uwaga! Niebezpieczeństwo urazu przy nie zamontowanej osłonie rąk! Nie używać urządzenia bez osłony rąk. Uruchamianie oburęczne Nożyce żywopłotu mogą być uruchamiane tylko oburącz, jednocześnie. Spis rzeczy O tym podręczniku .....................................................76 Opis produktu ............................................................76 Instalacje zabezpieczające ........................................76 Dane techniczne ........................................................78 Wskazówki bezpieczeństwa ......................................78 Montaż .......................................................................81 Obsługa .....................................................................81 Naprawa ....................................................................81 Przeglądy i konserwacja ............................................82 Czynności do wykonania w przypadku usterek .........82 Składowanie ..............................................................82 Utylizacja ...................................................................82 Deklaracja zgodności EWG ......................................83 Gwarancja .................................................................8377 470519_b HT 600, HT 700

Przegląd produktu 1Nóż tnący 7 Kabel Safety 2 Śruby do montażu osłony rąk 8 Odciążka kabla 3osłona rąk 9 Bolec&płytka uchwytu nastawnego 4 Przedni uchwyt z przyciskiem wyłącznika 10 Osłona noża tnącego 5 Poziomica 11 Instrukcja obsługi 6 Tylny uchwyt z przyciskiem wyłącznika Znaczenie symboli na urządzeniu Załóż okulary ochronne. Uwaga! Szczególna ostrożność przy manipulacji. Przeczytaj instrukcję i stosuj się do niej. Jeśli przewód jest uszkodzony lub przerwany to należy go natychmiast odłączyć od sieci. Nie wystawiać urządzenia na deszcz.Oryginalna instrukcja obsługi

Nożyce żywopłotów AL-KO Dane techniczne Dane techniczne HT 600 Flexible Cut HT 700 Flexible Cut Pobór mocy 600 W 700 W Długość noża 600 mm 650 mm Siła cięcia 24 mm 24 mm Ciężar całości 4,1 kg 4,5 kg Wartości drgań na uchwycie* 4,8 m/s² 4,1 m/s² Napięcie sieci 230V~240V / 50Hz 230V~240V / 50Hz Klasa izolacji / II / II Liczba posuwów na biegu jałowym 1700 min

Poziom ciśnienia dźwięku L

• Przedstawiona wartość drgań została zmierzona wg standardowej metody testowej i może być stosowana do porównań elektronarzędzi. Wskazówki bezpieczeństwa Ogólne wskazówki bezpieczeństwa dla elektronarzędzi Uwaga! Wartość drgań podczas pracy elektronarzędzia może się różnić od podanej, w zależności od obszaru zastosowania narzędzia. Uwaga - Niebezpieczeństwo urazu! Instalacje zabezpieczające nie mogą być wyłączane! Uwaga - niebezpieczeństwo porażenia prądem! Jeśli przewód jest uszkodzony lub przerwany, to należy go natychmiast odłączyć od sieci! Uwaga! Urządzenie może być używane tylko w niena- gannym stanie technicznym! Przed każdym użyciem sprawdzić urządzenie, kabel i wtyk, czy nie są uszkodzone, części uszkodzone muszą być naprawione w serwisie lub wymienione. Uwaga! Należy przeczytać wskazówki i instrukcje w zakresie bezpieczeństwa. Nieprawidłowości związane z niedotrzymaniem wskazówek i instrukcji bezpieczeństwa mogą prowadzić do udaru elektrycznego, pożaru i/lub ciężkich skaleczeń. Zachować wskazówki i instrukcje bezpieczeństwa także na później.79 470519_b HT 600, HT 700

Zabezpieczenie miejsca pracy Miejsce pracy należy utrzymywać w czystości i stosować dobre oświetlenie. Nieporządek i niewystarczające oświetlenie mogą prowadzić do wypadków Nie używać elektronarzędzia w obszarze

zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić opary lub pyły Trzymać z dala dzieci i inne osoby podczas korzystania z elektronarzędzia. W przypadku braku koncentracji możliwa jest utrata panowania nad narzędziem Bezpieczeństwo elektryczne Wtyczka elektronarzędzia musi pasować do gniazda zasilającego. Nie wolno w żaden sposób zmieniać wtyczki. Nie stosować żadnych adapterów wtykowych w połączeniu z uziemionym elektronarzędziem. Niezmienione wtyczki i gniazda ograniczają ryzyko udaru elektrycznego Unikać kontaktu ciała z uziemionymi

powierzchniami, jak rury, ogrzewanie, piece i lodówki. Powstaje podwyższone ryzyko udaru elektrycznego, gdyż ciało jest uziemione Trzymać elektronarzędzia z dala od

deszczu lub wilgoci. Wniknięcie wody do elektronarzędzia podwyższa ryzyko udaru elektrycznego Nie używać kabla w innym celu, niż ten,

do którego jest przeznaczony, nie nosić za niego narzędzia, nie wieszać na nim ani nie ciągnąć za niego, chcąc wyciągnąć wtyczkę z gniazda. Kabel utrzymywać z dala od źródeł ciepła, oleju, ostrych brzegów lub poruszających się części urządzenia. Uszkodzone lub splątane kable stanowią podwyższone ryzyko udaru elektrycznego Jeśli narzędzie będzie pracować na wolnym

powietrzu, należy zastosować przedłużacz, który przystosowany jest także do pracy na zewnątrz. Zastosowanie do takiej pracy przewodu odpowiednio dostosowanego zmniejsza ryzyko udaru elektrycznego Jeśli nie można uniknąć pracy narzędzia

w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego prądowego. Zastosowanie tego wyłącznika zmniejsza ryzyko wystąpienia udaru elektrycznego Bezpieczeństwo osób Bądź ostrożny, uważaj na to, co robisz, i postępuj rozsądnie podczas pracy elektronarzędziem. Nie należy pracować elektronarzędziem, jeśli operator jest zmęczony, jest pod wpływem narkotyków, alkoholu lub leków. Moment nieostrożności podczas pracy narzędziem może prowadzić do poważnych skaleczeń Należy nosić środki ochrony osobistej i

zawsze okulary ochronne. Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, bezpoślizgowe obuwie, kask ochronny lub ochrona słuchu, w zależności od rodzaju zastosowania elektronarzędzia, zmniejszają ryzyko skaleczeń Unikać niezamierzonego załączenia

narzędzia. Należy się przekonać, że elektronarzędzie jest wyłączone, zanim zostanie podłączone do prądu, będzie wzięte do rąk lub przenoszone. Jeśli podczas przenoszenia elektronarzędzia palec pozostanie na włączniku lub urządzenie będzie włączone do źródła prądu, to może to prowadzić do wypadkówOryginalna instrukcja obsługi

Nożyce żywopłotów AL-KO Usunąć wszystkie narzędzia nastawne lub śrubokręty przed załączeniem elektronarzędzia. Narzędzie lub klucz, znajdujące się w ruchomej części urządzenia, mogą prowadzić do skaleczeń Unikać nienaturalnego ustawienia ciała.

Należy zawsze stać pewnie i utrzymywać równowagę. W ten sposób można lepiej kontrolować narzędzie w nieprzewidzianych sytuacjach Nosić odpowiednią odzież. Nie nosić odzieży szerokiej i ozdób. Włosy, odzież i rękawice utrzymywać z dala od poruszających się części urządzenia. Luźna odzież, ozdoby lub długie włosy mogą dostać się w poruszające się części urządzenia Jeśli można zamontować urządzenia

odpylające lub wychwytujące, to należy się upewnić, że są one założone i w sposób prawidłowy stosowane. Użycie odpylania może zmniejszyć zagrożenia związane z pyłem Zastosowanie i użytkowanie elektronarzędzia Nie należy przeciążać urządzenia. Do danych prac używać jedynie określonych elektronarzędzi. Praca właściwym narzędziem jest lepsza i wydajniejsza Nie używać elektronarzędzia, którego

wyłącznik jest uszkodzony. Elektronarzędzie, które nie daje się włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione Wyciągnąć wtyczkę z gniazdka przed

podjęciem czynności nastawczych na urządzeniu, wymianą oprzyrządowania lub odłożenia urządzenia. Te czynności uniemożliwią niezamierzone uruchomienie elektronarzędzia Nieużywane narzędzia trzymać z dala od

dzieci. Osoby, które nie potrafi ą pracować elektronarzędziem lub nie zapoznały się z instrukcjami, nie mogą być dopuszczone do narzędzia. Elektronarzędzia są niebezpieczne w rękach osób niedoświadczonych Należy troskliwie pielęgnować

elektronarzędzie. Skontrolować, czy poruszające się części urządzenia pracują prawidłowo i nie zacinają się, a także czy części nie są złamane lub tak uszkodzone, że prawidłowe funkcjonowanie nie może być zagwarantowane. Uszkodzone części przed użyciem urządzenia należy naprawić. Wiele wypadków ma za przyczynę źle konserwowane elektronarzędzia Urządzenia skrawające utrzymywać w stanie

ostrym i czystym. Urządzenia skrawające naostrzone rzadziej się zacinają i są łatwiejsze w prowadzeniu Używać elektronarzędzia, oprzyrządowania,

narzędzi itp. zawsze zgodnie z niniejszymi instrukcjami. Należy przy tym uwzględniać warunki pracy i czynność, jaka ma być wykonana. Stosowanie elektronarzędzi do innego celu, jak przewidziane dla danego narzędzia, może prowadzić do sytuacji niebezpiecznych Serwis Naprawy elektronarzędzia powinien

przeprowadzać autoryzowany serwis, używając oryginalnych części zamiennych. W ten sposób można zagwarantować, że bezpieczeństwo pracy urządzenia będzie utrzymane81 470519_b HT 600, HT 700

Obsługa Uwaga - Niebezpieczeństwo urazu! Urządzenie może być używane jedynie po całkowitym złożeniu! Przy obsłudze stosować się do wskazówek bezpieczeństwa! Nastawa przedniego uchwytu1. Rozłożyć dźwignięa. Umieścić uchwyt w żądanej pozycjib. Złożyć dźwignięc.

2. Połączyć kabel sieciowy z siecią zasilania.

3. Jedną ręką objąć przedni, potem tylny uchwyt.

4. Nacisnąć obydwa włączniki uchwytu (

urządzenie wystartuje.

5. Włączniki w czasie pracy przytrzymywać

6. Jak tylko przycisk zostanie puszczony, nożyce

się wyłączą. Wskazówki pracy Zaczynać zawsze od przycinania boków żywopłotu a następnie ciąć górę. W ten sposób ścinki nie dostaną się w obszar jeszcze nie opracowywany Wbudowana poziomica ułatwi równe cięcie (

Żywopłoty powinny być zawsze przycinane

trapezowo. To zapobiega łysieniu niższych gałęzi ( 8) Naprawa Naprawy mogą być wykonywane przez kompetentne zakłady albo nasz serwis AL-KO Wskazówki bezpieczeństwa obsługi Urządzenie obsługiwać zawsze oburącz Ciało i ubranie trzymać zdala od aparatu tnącego Nie usuwać obiektu cięcia w czasie pracy

silnika Przy pozostawianiu/ transporcie urządzenia:

Wyłączyć urządzenie Wyciągnąć wtyk Założyć pokrywę ochronną Nigdy nie chwytać urządzenia za nóż tnący Urządzenie przenosić trzymając wyłącznie za uchwyt Napięcie sieci domowej musi być zgodne z podanym w danych technicznych Stosować zawsze specjalne odciążki kabla

dla przedłużacza Należy zawsze utrzymywać kabel poza

zasięgiem cięcia i odsuwać od maszyny Montaż Symbol kamery wskazuje na ilustracje na stronie 3. Przymocować osłonę rąk do obudowy 1. dostarczonymi śrubami ( 1). Odciągnąć pomału uchwyt i nasadzić go na 2. obudowę ( 2a). Musi się zazębić. Złożyć dźwignię na uchwycie na zewnątrz i 3. przytrzymać mocno. ( 2b) Przełożyć bolec przez dźwignię i obudowę, i 4. wkręcić ręką. ( 2c) Wkręcać tak daleko, żeby potrzebne było użycie 5. trochę większej siły dociągającej dźwignię do uchwytu. Przeprowadzić przedłużacz kabla przez 6. odciążki ( 3).Oryginalna instrukcja obsługi

Nożyce żywopłotów AL-KO Czynności do wykonania w przypadku usterek Usterka Możliwe przyczyny Rozwiązanie Urządzenie nie działa Brak zasilania Sprawdzić bezpieczniki domowe / kabel przedłużacza Uszkodzony kabel urządzenia Odnaleźć stację serwisu AL-KO Urządzenie działa w sposób przerywany Uszkodzony przedłużacz Sprawdzić przedłużacz Uszkodzony wyłącznik Odnaleźć stację serwisu AL-KO Uszkodzenie wewnątrz Odnaleźć stację serwisu AL-KO Silnik pracuje, noże się nie poruszają Uszkodzenie wewnątrz Odnaleźć stację serwisu AL-KO Noże się nagrzewają Brak smarowania Naoliwić lekko nóż Tępy nóż Odnaleźć stację serwisu AL-KO Nóż wyszczerbiony Odnaleźć stację serwisu AL-KO Przy uszkodzeniach nie podanych w tej tabeli, lub takich których samodzielnie nie można usunąć, należy się zwrócić do odpowiedniego serwisu. Składowanie Osłona noża może służyć do zawieszenia nożyc żywopłotu na ścianie. Sprawdzić pewność montażu śrub! (

Urządzenie składować zawsze z wyciągniętym

wtykiem Urządzenie składować tylko z nałożoną pokrywą Proszę składować urządzenie w miejscu suchym i niedostępnym dla dzieci i osób nieupoważnionych Zabezpieczyć urządzenie zamkiem osłonowym*

• Nie zawarty w dostawie Utylizacja Zużytych urządzeń, baterii lub akumula- torów nie wyrzucać do śmietnika! Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować. Przeglądy i konserwacja Uwaga - niebezpieczeństwo porażenia prądem! Przed wszelkimi pracami naprawy i konserwacji wyciągnąć wtyk sieciowy! Uwaga - Niebezpieczeństwo urazu! Przed wszelkimi pracami naprawy i konserwacji przy ostrzu tnącym należy zawsze zakładać rękawice robocze! Po każdej pracy należy oczyścić szczotką lub 1. ścierką ostrze tnące i obudowę. Nie używać wody i/lub agresywnych środków czyszczących - niebezpieczeństwo korozji! Listwę nożową należy lekko naoliwić 2. odpowiednim olejem zabezpieczającym. Proszę sprawdzić mocne dokręcenie wszelkich 3. śrub. Regularnie kontrolować nóż tnący. 4. Zgłosić się do serwisu AL-KO w przypadku: Uszkodzenia noża

Tępego noża Nadmiernego zużycia 83 470519_b HT 600, HT 700

Gwarancja Ewentualne wady materiałowe lub produkcji urządzenia usuwamy w przepisowym okresie gwarancji braku wad, poprzez naprawę lub wymianę według naszego wyboru. Okres gwarancji określany jest według przepisów kraju zakupu. Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy: Obchodzono się odpowiednio z urządzeniem Przestrzegano instrukcji obsługi Stosowano oryginalne części zamienne Próbowano urządzenie naprawiać Dokonywano zmian technicznych w urządzeniu Stosowano urządzenie niezgodnie z przeznaczeniem (np. zawodowe lub komunalne zastosowanie) Gwarancja nie obejmuje: Uszkodzeń lakieru wynikłych z normalnego zużycia Części podlegających zużyciu oznaczonych w wykazie XXX XXX (X) w ramkach Silniki spalinowe – dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika

W przypadku konieczności korzystania z gwarancji proszę się zwrócić do Waszego sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy. Deklaracja zgodności EWG Niniejszym oznajmiamy, że ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepisom wytycznych UE, normom bezpieczeństwa UE i normom odnoszącym się do produktu. Produkt Elektryczne noże żywopłotowe Numer seryjny G 2402405 Producent AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Pełnomocnik Anton Eberle Ichenhauser Str. 14 D-89359 Kötz Typ HT 600 Flexible Cut HT 700 Flexible Cut Wytyczne U-E 98/37/EG (do 28.12.09) 2006/42/EG (od 29.12.09) 2006/95/EG 2004/108/EG 2000/14/EG Normy zharmonizowane EN 60745-2-15 EN 60745-2-5/AB Poziom mocy dźwięku zmierzony / gwarantowany HT 600 Flexible Cut 107 / 103 dB(A) HT 700 Flexible Cut 107 / 103 dB(A) Ocena zgodności 2000/14/EG, załącznik V Kötz, 20.10.2009 Antonio De Filippo, Dyrektor wykonawczyOriginální návod k použití
