Toote tüüp	Elektriline hekikäärid (hekikäärid)
Mark	AL-KO
Mudel	HT 700 (Flexible Cut)
Elektritarbimine	700 W
Võrgupinge	230 V ~ 240 V / 50 Hz
Isolatsiooniklass	II
Terapikkus	650 mm
Maksimaalne lõike paksus	24 mm
Tühikäigu lõikekiirus	1700 min⁻¹
Kogukaal	4,5 kg
Helirõhutase (LPA)	94 dB(A)
Vibratsioonitase (käepide)	4,1 m/s²
Sihtotstarbeline kasutamine	Mitteprofessionaalne hekkide, põõsaste ja võsade pügamine
Ohutus	Kahe käega juhtimine, käte kaitse, lastekaitse (lukk)
Seadmed	Reguleeritav käepide, vesilood, kaabliklamber
Hooldus ja puhastus	Puhasta tera ja korpus harja/lapiga, määri teravarras
Varuosad ja remonditavus	Remont AL-KO teeninduse või spetsialistide poolt, kasutage originaalosi
Garantii	Seaduslik garantii vastavalt riigile, hõlmab materjali- ja tootmisdefekte
Hoiustamine	Kuiv koht, lastele kättesaamatus kohas, tera kaitse ja lukuga

Korduma kippuvad küsimused - HT 700 AL-KO

Kuidas HT 700 hekikääre käivitada?

Ühendage toitejuhe, haarake ühe käega esikäepidemest ja teise käega tagakäepidemest, seejärel vajutage korraga mõlemat lülitusnuppu. Seade peatub kohe, kui üks nupp vabastatakse.

Millised on ohutusmeetmed enne kasutamist?

Kandke kaitseprille, kindaid ja liibuvaid riideid. Kontrollige, et käekaitse on paigaldatud, tera on heas seisukorras ja kaabel pole kahjustatud. Ärge kasutage seadet vihma ajal ega märgadel hekkidel.

Kuidas reguleerida esikäepidet?

Keerake kallutushoob alla, viige käepide soovitud asendisse, seejärel keerake kallutushoob tagasi lukustamiseks.

Mida teha, kui seade ei tööta?

Kontrollige vooluvarustust, kaitselülitit ja pikendusjuhet. Kui seadme kaabel on vigane, võtke ühendust AL-KO teenindusega. Lüliti või sisemised probleemid vajavad spetsialisti remonti.

Kuidas hooldada tera pärast kasutamist?

Pärast iga kasutamist puhastage tera ja korpus harja või lapiga (mitte vee ega abrasiivse puhastusvahendiga). Määrige kergelt teravarrast sobiva õliga. Kontrollige kruvide pingutust.

Kas võin kasutada HT 700-ga pikendusjuhet?

Jah, kasutage välistingimusteks sobivat pikendusjuhet ja keerake see läbi kaasasoleva kaabliklambri, et vältida väljatõmbamist. Hoidke kaabel lõikealast eemal.

Kuidas kaitsta seadet laste kasutamise eest?

Tagakäepidemel olev 5 mm auk võimaldab sisestada luku (ei kuulu tarnekomplekti), et vältida juhuslikku käivitamist. Hoidke seadet lastele kättesaamatus kohas.

Milline on parim tehnika heki pügamiseks?

Pügage kõigepealt küljed, seejärel pealmine osa, nii et jäägid langevad alles pügamata aladele. Lõigake hekk trapetsikujuliseks, et alumised oksad ei jääks lagedaks. Kasutage vesiloodi sirgete lõigete tegemiseks.

Kus saan oma hekikääre parandada?

Ainult kvalifitseeritud spetsialistid või AL-KO teenindus on volitatud remonti tegema. Kasutage ainult originaalvaruosi.

Kuidas hoida HT 700 hooaja lõpus?

Ühendage seade vooluvõrgust, puhastage tera ja paigaldage tera kaitse. Hoidke seda kuivas, külmavabas kohas ja lastele kättesaamatus kohas. Võite kinnitada kaitse seinale, et see toimiks hoidikuna.

KASUTUSJUHEND HT 700 AL-KO

Ylemman kaskahvan saat01.

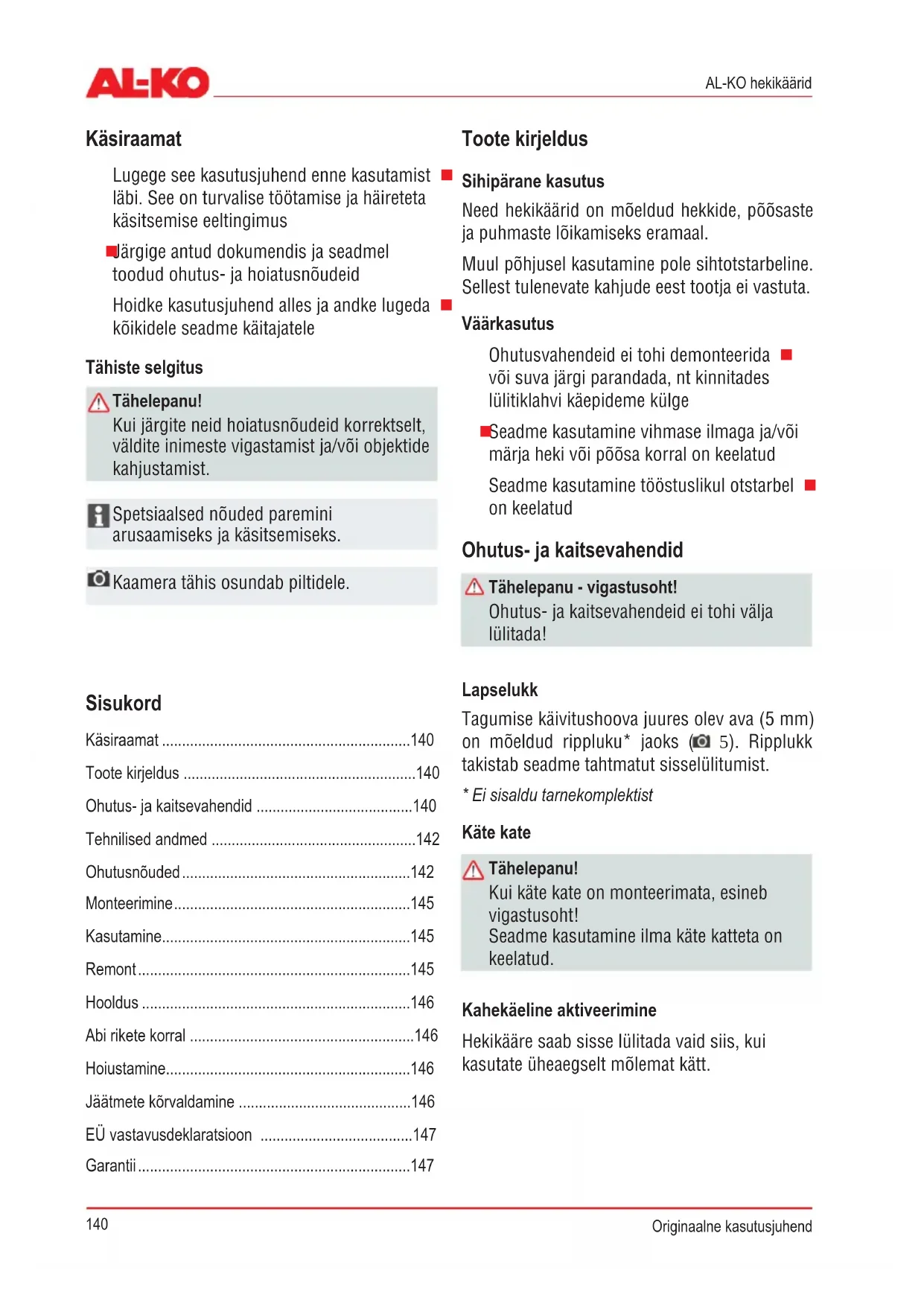

Lugege see kasutusjuhend enne kasutamist läbi. See on turvalise töötamise ja häireteta käsitsemise eeltingimus.

Järgige antud dokumendis ja seadmel toodud ohutus- ja hoiatusnõudeid.

Hoidke kasutusjuhend alles ja andke lugeda kõigile seadme käsitajatele.

Tähiste selgitus

Tähelepanu!

Kui järgite neid hoiatusnõudeid korrektselt, väldite inimeste vigastamist ja/või objektide kahjustamist.

Spetsiaalsed nüansid paremaks arusaamiseks ja käsitsemiseks.

Kaamera tähis osundab piltidele.

Sisukord

Käsiraamat 140

Toote kirjeldus 140

Ohutus- ja kaitsevahendid 140

Tehnilised andmed 142

Ohutusnõuded 142

Monteerimine 145

Kasutamine 145

Remont 145

Hooldus 146

Abirikete korral 146

Hoiustamine 146

Jäätmete kõrvaldamine 146

EU vastavusdeklaratsioon 147

Garantii 147

Toote kirjeldus

Sihipärane kasutus

Muul põhjusel kasutamine pole sihtotstarbeline. Sellest tulenevate kahjude eest tootja ei vastuta.

Väärkasutus

Ohutusvahendeid ei tohi demonteerida või suva järgi parandada, nt kinnitades lülitiklahvi käepideme külge

Seadme kasutamine vihmase ilmaga ja/või märja heki või põõsa korral on keelatud

Seadme kasutamine tööstuslikul otstarbel on keelatud.

Ohutus- ja kaitsevahendid

Tähelepanu – vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi välja lülitada!

Lapselukk

Tagumise käivitushoova juures olev ava (5 mm) on mõeldud rippluku* jaoks (Ø 5). Ripplukk takistab seadme tahtmatut sisselülitumist.

Seadme kasutamine ilma katteta on keelatud.

Kahekäeline aktiveerimine

Hekikääre saab sisse lülitada vaid siis, kui kasutate üheaegselt mõlemat kätt.

Seadme ülevaade

1 Lõiketera 7 Turvakaabel
2 Kruvid käte katte monteerimiseks 8 Juhtme tõmbetõkis
3 Käte kate 9 Pingutuspoldid&seibid reguleeritava käepideme jaoks
4 Eesmine käepide lülitiklahviga 10 Lõiketera kate
5 Vesilood 11 Käsiraamat
6 Tagumine käepide lülitiklahviga

Seadmel leiduvate tähiste tähendus

Kandke kaitseprille.

Tähelepanu! Ülim ettevaatlikkus käsitsemisel.

Lugege kõigepealt kasutusjuhendit ja alles seejärel võite seadet käsitseda.

Kui elektriühendus on kahjustada saanud või läbi lõigatud, eemaldage pistik kohe vooluvõrgust.

Seadet ei tohi vihma kätte jätta.

Tehnilised andmed

Tehnilised andmed	HT 600 Flexible Cut	HT 700 Flexible Cut
Vöimsus 600 W 700 W
Tera pikkus 600 mm 650 mm
Löike tugevus 24 mm 24 mm
Kaal 4,1 kg 4,5 kg
Vibratsiooni tugevus käepidemel * 4,8 m/s² 4,1 m/s²
Voolupinge 230V~240V / 50Hz 230V~240V / 50Hz
Isolatsiooni klass	☐/II/II	☐
Käigu kiirus koormuse puudumisel 1700 min	-1	1700 min-1
Heliröhutase LPA	90 dB (A) 94 dB(A)

• Määratud vibratsiooni tugevus on mõõdetud vastavalt standardsele testimeetodile ja seda saab võrdluseks elektritööristadega kasutada.

Ohutusnõuded

Üldised ohutusnõuded elektriseadmetele

Tähelepanu!

Elektrööriistade kasutamise ajal saab eristada vibratsiooni tugevust määratud väärtusest sõltuvalt seadme rakendamisest.

Tähelepanu - elektrilöögi oht!

Kui elektrühendus on kahjustada saanud või läbi lõigatud, eemaldage pistik kohe elektrivõrgust!

Tähelepanu - vigastusoht!

Ohutus- ja kaitsevahendeid ei tohi välja lülitada!

Tähelepanu!

Seadme kasutamine on lubatud vaid tehniliste rikete puudumisel!

Kontrollige iga kord enne kasutamist seadet, juhet ja pistikut kahjustuste suhtes; kahjustunud osad peab teenindustöökoda ära parandama või välja vahetama.

Tähelepanu!

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste järgimata jätmine võib põhjustada elektrilöögi saamise ohtu, tulekahju ja/või raskeid vigastusi. Hoidke kõik ohutusnõuded ja juhised alles.

Töökoha ohutus

Hoidke oma tööpiirkond puhas ja hästi valgustatud.

Korralagedus või halb valgustus võib viia õnnetuseni.

Plahvatusohtlikus keskkonnas, kus on põlevaid vedelikke, gaase või kübemeid, on elektritööriista kasutamine keelatud.

Elektritööriista töötamisel tekivad sädemed, mis võivad süüdata kübemed või aurud.

Hoidke lapsed ja muud isikud elektritööriista kasutamise ajal eemal.

Tähelepanu kõrvalejuhtimisel võite kaotada kontrolli seadme üle.

Elektriohutus

Elektritööriista ühenduspistik peab sobima pistikupesaga. Pistikut ei tohi mingil moel muuta. Adapteri pistiku kasutamine koos kaitsemaandusega elektritööriistaga on keelatud.

Muutmata pistik ja sobiv pistikupesa vähendavad elektrilöögi saamise riski.

Vältige kehalist kontakti juhtmete, küttekehade, pliitide ja külmkappide maandatud pealispinnaga.

Elektrilöögi risk on seda suurem, kui teie keha on maandatud.

Hoidke elektritööriista vihma või märja eest. Vee sattumine elektritööriista sisse tõstab elektrilöögi saamise riski.

Ärge kasutage kaablit elektritööriista kandmiseks, riputamiseks või pistiku eemaldamiseks pistikupesast. Hoidke kaablit kuumuse, määrete, teravate servade või liikuvate seadme osade juurest eemal.

Kahjustatud või keerdus kaabel suurendab elektrilöögi saamise riski.

Kui kasutate elektritööriista vabas õhus, kasutage väljas kasutamiseks mõeldud pikendusjuhet.

Väljas kasutamiseks mõeldud pikendusjuhe vähendab elektrilöögi saamise riski.

Kui elektritööriista kasutamist niiskes keskkonnas ei saa vältida, kasutage rikkevoolukaitselülitit.

Kui rikkevoolukaitselüliti on aktiveeritud, väheneb elektrilöögi saamise risk.

Isikute turvalisus

Olge tähelepanelik, jälgige oma liigutusi ja kasutage elektritööriista mõistlikult. Elektritööriista kasutamine on keelatud, kui olete väsinud, narkootikumide, alkoholi või ravimite mõju all.

Kui teie tähelepanu on vaid hetkeks kõrvale juhitud elektritööriista kasutamise ajal, võite ennast raskelt vigastada.

Kandke alati isiklikku kaitsevarustust ja kaitseprille.

Isikliku varustuse, nagu tolmumaski, libisemiskindlate kaitsejalatsite, kaitsekiivri või kõrvaklappide kandmine vastavalt elektritööriista kasutusviisile vähendab vigastuste saamise riski.

Vältige tahtmatut aktiveerimist. Veenduge, et elektritööriist on välja lülitatud, enne kui ühendate seadme vooluvõrku, tõstate seda üles või kannate.

Kui kannate seadet ja hoiate sõrme elektritööriista lülitil või kui seade on sisse lülitatud ja vooluvõrku ühendatud, võib juhtuda õnnetus.

Eemaldage reguleerimistööriistad või mutrivõtmed enne elektritööriista sisselülitamist.

Kui tööriist või võti on keerlevas seadme osas, võib see viia vigastusteni.

Seiske mugavalt, vältides ebameeldivat kehahoiakut. Hoidke mõlemad jalad kindlalt maas ning hoidke tasakaalu.

Sel viisil suudate elektritööriista ootamatus olukorras paremini kontrollida

Kandke sobivaid riideid. Lõtendavate riiete või ehete kandmine on keelatud. Hoidke juuksed, riided või kindad liikuvatest osadest eemal.

Lõtendavad riided, ehted või pikad juuksed võivad liikuvate osade taha takerduda

Kui tolmuimemis- ja kogumisseadmed on tööriista külge monteeritud, siis veenduge, et need on oma kohale fikseerunud ja et neid kasutatakse õigesti.

Tolmuimemisseadme kasutamine vähendab tolmust tekkivaid ohte

Elektröörista kasutamine ja käsitsemine

Seadme ülekoormamine on keelatud. Kasutage oma töö puhul selleks mõeldud elektritööriista.

Sobiva elektritööriistaga töötate paremini ja turvalisemalt määratud võimsusulas

Defektse lülitiga elektritööriista kasutamine on keelatud.

Elektritööriist, mida ei saa sisse või välja lülitada, on ohtlik ja see tuleb lasta ära parandada

Eemaldage pistik pistikupesast enne seadmel seadistuste tegemist, lisatarvikute vahetamist või seadme asetamist kõrvale. Need ettevaatusabinõud takistavad elektritööriista tahtmatut aktiveerimist

Hoidke elektritööriista laste käeulatusest väljas. Isikud, kes ei ole selle seadmega tuttavad ega ole lugenud läbi seadme kasutusjuhendit, ei tohi seda seadet kasutada.

Elektrööristad on ohtlikud, kui neid kasutavad ebakompetentsed isikud

Hooldage elektritööriista hoolega. Kontrollige, kas liikuvad osad töötavad häireteta ja takerdusteta, kas mõni osa on sel viisil katki või kahjustatud, et see võiks mõjutada elektritööriista funktsioneerimist. Laske kahjustada saanud osad enne seadme kasutuselevõttu ära parandada.

Mitmed õnnetused juhtuvad, kui elektritööriista on halvasti hooldatud

Hoolega hooldatud lõiketööriistad koos lõikeservadega takerduvad vähem ja neid on lihtsam juhtida.

Kasutage elektritööriista, lisatarvikuid, rakendustööriistu jne vastavalt antud juhistele. Võtke sealjuures arvesse töötingimusi ja tegevust.

Elektritööriista mitteotstarbeline kasutamine võib põhjustada ohtlikke olukordi.

Teenindamine

Elektritööriista võib parandada vaid kvalifitseeritud erialapersonal ja kasutada võib vaid originaalseid varuosi.

Ohutusnõuded käsitsemiseks

Käsitsege seadet alati kahe käega.

Hoidke keha ja riideid lõikeseadmest alati kaugemal.

Lõigatud osade eemaldamine on keelatud, kui mootor veel käib. Seadme juurest lahkumine/transportimine:

Lülitage seade välja.

Tõmmake pistik vooluallikast välja.

Asetage peale lõiketera kate.

Seadme lõiketera puudutamine on keelatud.

Andke seadet vaid käepidemest hoides. Maja võrgupinge peab vastama tehnilistes andmetes toodud võrgupingele. Kasutage pikendusjuhtme jaoks alati spetsiaalset tõmbetõkist. Hoidke kaablit lõikepiirkonnast eemal ja juhtige seda alati masinast kaugemale.

Monteerimine

Kaamera tähis osundab piltidele leheküljel 3.

1. Kinnitage käte kate kaasa antud kruvidega korpuse külge (1).
2. Võtke käepide kergelt lahti ja asetage see korpuse sisse (2a). Hambad peavad kohale fikseeruma.
3. Lükake käepidemel olev nookur väljapoole ja hoidke seda kinni. (2b)
4. Sisestage pingutuspoldid läbi käepideme ja korpuse ning kruvige käega nookuri külge kinni. (2c)
5. Kruvige pingutuspolt nii kinni, et te saaksite nookuri võimalikult vähese pingutusega käepideme külge kinnitada.
6. Juhtige pikendusjuhe läbi tõmbetõkise (3).

Kasutamine

Tähelepanu - vigastusoht!

Seadet tohib käsitseda vaid siis, kui see on täielikult kokku monteeritud!

Järgige käsitsemisel ohutusjuhiseid!

Eesmise käepideme reguleerimine 1.

Tõmmake nookur väljapoole a.

Viige käepide sobivasse asendisse b.

Lükake nookur sisse c.

2. Ühendage võrgukaabel vooluvõrguga. 3. Võtke kätte eesmise, seejärel tagumise käepideme ümbert kinni. 4. Vajutage käepideme mõlemad lülitiklahvid alla (4) - seade käivitub. 5. Hoidke töö ajal mõlemad lülitiklahvid all. 6. Niipea, kui üks lülitiklahv on väljas, lülituvad hekikäärid välja.

Tööjuhised

Lõigake alati kõigepealt heki mõlemad küljed ja seejärel alles pealt.

Nii ei kuku lõigatud osad töötlemata piirkonda

Integreeritud vesilood muudab sirgelt lõikamise lihtsamaks (C5)

Hekid tuleb alati trapetsikujuliseks lõigata.

Sel viisil väldite alumiste okste raagumist (

Remont

Parandustöödega võib tegeleda vaid volitatud ettevõte või meie AL-KO teeninduskeskus

Hooldus

Tähelepanu - elektrilöögi oht! Katkestage alati enne hooldustöid ühendus vooluvõrguga!

Tähelepanu - vigastusoht! Kandke alati töökindaid, kui hooldate lõikeseadet!

1. Puhastage pärast iga kasutust lõikeseadet ja korpust harja või rätikuga. Vee ja/või agressiivse puhastusvahendi kasutamine on keelatud - korrosioonioht!
2. Määrige lõiketerade juhikuid õige kaitseõliga.
3. Veenduge, et kruvid on tugevalt kinni.
4. Lõiketera tuleb regulaarselt kontrollida. Võtke AL-KO teeninduskeskusega ühendust järgmistel juhtudel:

Defektne lõiketera, nüri lõiketera, tugev vibratsioon

Hoiustamine

Asetage lõiketera kate peale, kui asetate hekikäärid seinale rippuma. Jälgige, et kruvid on tugevalt kinni! (7)

Hoiustage seadet ainult siis, kui pistik on vooluvõrgust välja tõmmatud. Hoiustage seadet ainult siis, kui lõiketera on kaanega kaetud. Hoiustage seadet kuivas kohas, laste ja mittekompetentsete isikute käeulatusest eemal. Kindlustage seade ripplukuga* 6

• Ei sisaldu tarnekomplektis

Jäätmete kõrvaldamine

Kulunud seadme, patareide või akude äraviskamine majapidamisprügiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud taaskasutatavast materjalist ja need tuleb sellele vastavalt ära visata.

Abi rikete korral

Rike Võimalik põhjus Lahendus
Seade ei tõöta Voolupinge	puudub Kontrollige maja kaitsmeid / pikendusjuhet
	Seadme juhe on kahjustatud Võtke ühendust AL-KO teeninduskesekusega
Seade tõotab pidevate katkestustega	Pikendusjuhe on kahjustunud Kontrollige pikendusjuhet
	Sisse-/väljalülitamise lüliti on kahjustunud Võtke ühendust AL-KO teeninduskesekusega
	Sismine rike Võtke ühendust AL-KO teeninduskesekusega
Mooter tõotab, tera ei liigu Sismine rike Võtke ühendust AL-KO teeninduskesekusega
Tera muutub kuumaks Määrimata Määrige kergelt tera
Tera on nüri Võtke ühendust AL-KO teeninduskesekusega
Teras on täke sees Võtke ühendust AL-KO teeninduskesekusega

Rikete korral, mida pole tabelis ära toodud või mida te ei suuda ise kõrvaldada, pöörduge palun meie klienditeeninduse poole.

EÜ vastavusdeklaratsioon

Sellega teatame, et see toode, mis on meie poolt selles versioonis turustatud, vastab EL-i direktiividele, EL-i ohutusstandarditele ja tootespetsiifilistele normidele.

Toode

Elektrilised hekikäärid

Seerianumber

G 2402405

Tootja

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

Esindaja

Anton Eberle

Ichenhauser Str. 14

D-89359Kotz

Tuup

HT 600 Flexible Cut

HT 700 Flexible Cut

EU-direktiivid

98/37/EU (kuni 28.12.09)

2006/42/EÜ (alates 29.12.09)

2006/95/EÜ

2004/108/EÜ

2000/14/EÜ

Kooskõlla viidud normid

EN 60745-2-15

EN 60745-2-5/AB

Helivõimsuse tase

mõõdetud / garanteeritud

HT 600 Flexible Cut 107 / 107 dB(A)

HT 700 Flexible Cut 103 / 103 dB(A)

Vastavushindamine

2000/14/EÜ, V lisa

Kotz, 20.10.2009

Antonio De Filippo, tegevdirektor

Garantii

Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii kehtivusaega, kas parandades või asendades lisatarvikud. Kehtivusaeg sõltub selle riigi seadustest, kust on seade ostetud.

Garantii kehtib vaid järgmistel juhtudel: Garantii kaotab kehtivuse järgmistel juhtudel:

Asjakohane seadme käsitsemine

Kasutusjuhendi järgimine

Originaalvaruosade kasutamine

Seadme parandamine

Seadme tehniline muutmine

Mittesihtotstarbeline kasutamine

(nt tööstuslik või kommunaalne kasutus)

Garantii ei kehti järgmistel juhtudel:

Laki kahjustus, mis tekib seadme tavapärasel kasutamisel

■ Kulunud osad, mis on varuosade kaardil märgitud raamiga XXX XXX (X)

Põlemismootor - selle jaoks kehtivad eraldi garantiitingimused vastava mootori tarnija poolt

Kui probleem vastab garantiitingimustele, pöörduge garantiilehe ja ostutšekiga vahendaja või lähima volitatud klienditeeninduse poole. Selle garantii alusel ei saa muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.

Par so rokasgramatu
