Produkttyp	Elektrisk häcksax
Märke	AL-KO
Modell	HT 700 (Flexible Cut)
Elförbrukning	700 W
Nätspänning	230 V ~ 240 V / 50 Hz
Isoleringsklass	II
Bladlängd	650 mm
Maximal klipptjocklek	24 mm
Tomgångshastighet	1700 min⁻¹
Total vikt	4,5 kg
Ljudtrycksnivå (LPA)	94 dB(A)
Vibrationsnivå (handtag)	4,1 m/s²
Avsedd användning	Icke professionell trimning av häckar, buskar och snår
Säkerhet	Tvåhandsmanövrering, handskydd, barnsäkring (hänglås)
Funktioner	Justerbart handtag, vattenpass, kabelklämma
Underhåll och rengöring	Rengör blad och kåpa med borste/trasa, smörj bladstången
Reservdelar och reparerbarhet	Reparation av AL-KO service eller specialister, använd originaldelar
Garanti	Lagstadgad garanti enligt land, täcker material- och tillverkningsfel
Förvaring	Torr plats, utom räckhåll för barn, med bladskydd och hänglås

Vanliga frågor - HT 700 AL-KO

Hur startar man häcksaxen HT 700?

Anslut nätkabeln, greppa främre handtaget med ena handen och bakre handtaget med den andra, tryck sedan samtidigt på båda strömbrytarna. Apparaten stannar så fort en knapp släpps.

Vilka säkerhetsåtgärder ska vidtas före användning?

Bär skyddsglasögon, handskar och åtsittande kläder. Kontrollera att handskyddet är monterat, att bladet är i gott skick och att kabeln inte är skadad. Använd inte apparaten i regn eller på våta häckar.

Hur justerar man främre handtaget?

Fäll ner vippomkopplaren, för handtaget till önskat läge, fäll sedan tillbaka vippomkopplaren för att låsa.

Vad gör jag om apparaten inte fungerar?

Kontrollera nätspänningen, jordfelsbrytaren och förlängningssladden. Om apparatens kabel är defekt, kontakta AL-KO service. Problem med strömbrytare eller interna problem kräver reparation av en specialist.

Hur underhåller man bladet efter användning?

Efter varje användning, rengör bladet och kåpan med en borste eller trasa (inte vatten eller slipande rengöringsmedel). Smörj bladstången lätt med lämplig olja. Kontrollera att skruvarna är åtdragna.

Kan jag använda en förlängningssladd med HT 700?

Ja, använd en lämplig förlängningssladd för utomhusbruk och dra den genom den medföljande kabelklämman för att undvika att den dras loss. Håll kabeln borta från klippområdet.

Hur skyddar man apparaten från användning av barn?

Ett 5 mm hål på bakre handtaget gör det möjligt att sätta i ett hänglås (medföljer inte) för att förhindra oavsiktlig start. Förvara apparaten utom räckhåll för barn.

Vilken är den bästa tekniken för att klippa en häck?

Klipp först sidorna, sedan toppen, så att resterna faller på de ännu oklippta områdena. Klipp häcken i trapetsform för att undvika att de nedre grenarna blir glesa. Använd vattenpasset för raka snitt.

Var kan jag få min häcksax reparerad?

Endast kvalificerade specialister eller AL-KO service är behöriga att utföra reparationer. Använd endast originalreservdelar.

Hur förvarar man HT 700 vid säsongens slut?

Koppla bort apparaten, rengör bladet och sätt på bladskyddet. Förvara den på en torr plats, frostfritt och utom räckhåll för barn. Du kan fästa skyddet på väggen för att fungera som stöd.

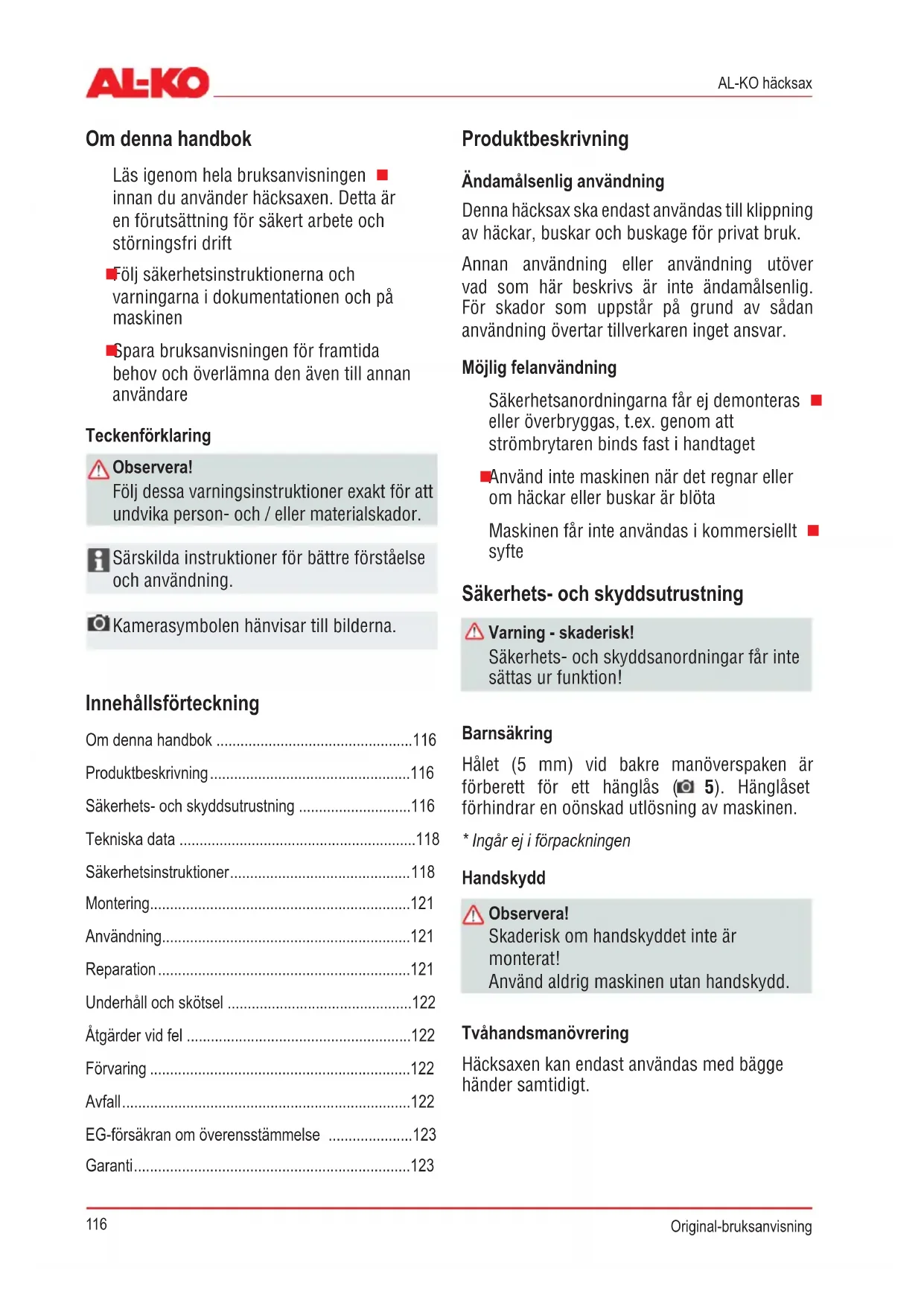

BRUKSANVISNING HT 700 AL-KO

Läs igenom hela bruksanvisningen innan du använder häcksaxen. Detta är en förutsättning för säkert arbete och störningsfri drift.

Följ säkerhetsinstruktionerna och varningarna i dokumentationen och på maskinen. Spara bruksanvisningen för framtida behov och överlämna den även till annan användare.

Teckenförklaring

Observera!

Följ dessa varningsinstruktioner exakt för att undvika person- och/eller materialskador.

Särskilda instruktioner för bättre förståelse och användning. Kamerasymbolen hänvisar till bilderna.

Innehållsförteckning

Om denna handbok 116 Produktbeskrivning 116 Säkerhets- och skyddsutrustning 116 Tekniska data 118 Säkerhetsinstruktioner 118 Montering 121 Användning 121 Reparation 121 Underhåll och skötsel 122 Åtgärder vid fel 122 Förvaring 122 Avfall 122 EG-försäkran om överensstämmelse 123 Garanti 123

Produktbeskrivning

Ändamålsenlig användning

Denna häcksax ska endast användas till klippning av häckar, buskar och buskage för privat bruk.

Annan användning eller användning utöver vad som har beskrivits är inte ändamålsenlig. För skador som uppstår på grund av sådan användning övertar tillverkaren inget ansvar.

Möjlig felanvändning

Säkerhetsanordningarna får ej demonteras eller överbyggas, t.ex. genom att strömbrytaren binds fast i handtaget.

Använd inte maskinen när det regnar eller om häckar eller buskar är blöta.

Maskinen får inte användas i kommersiellt syfte.

Säkerhets- och skyddsutrustning

Varning – skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Barnsäkring

Hålet (5 mm) vid bakre manöverspaken är förberett för att hänglås (5). Hänglåset förhindrar en oönskad utlösning av maskinen.

• Ingår ej i förpackningen

Handskydd

Observera!

Skaderisk om handskyddet inte är monterat!

Använd aldrig maskinen utan handskydd.

Tvåhandsmandvrering

Häcksaxen kan endast användas med båda händerna samtidigt.

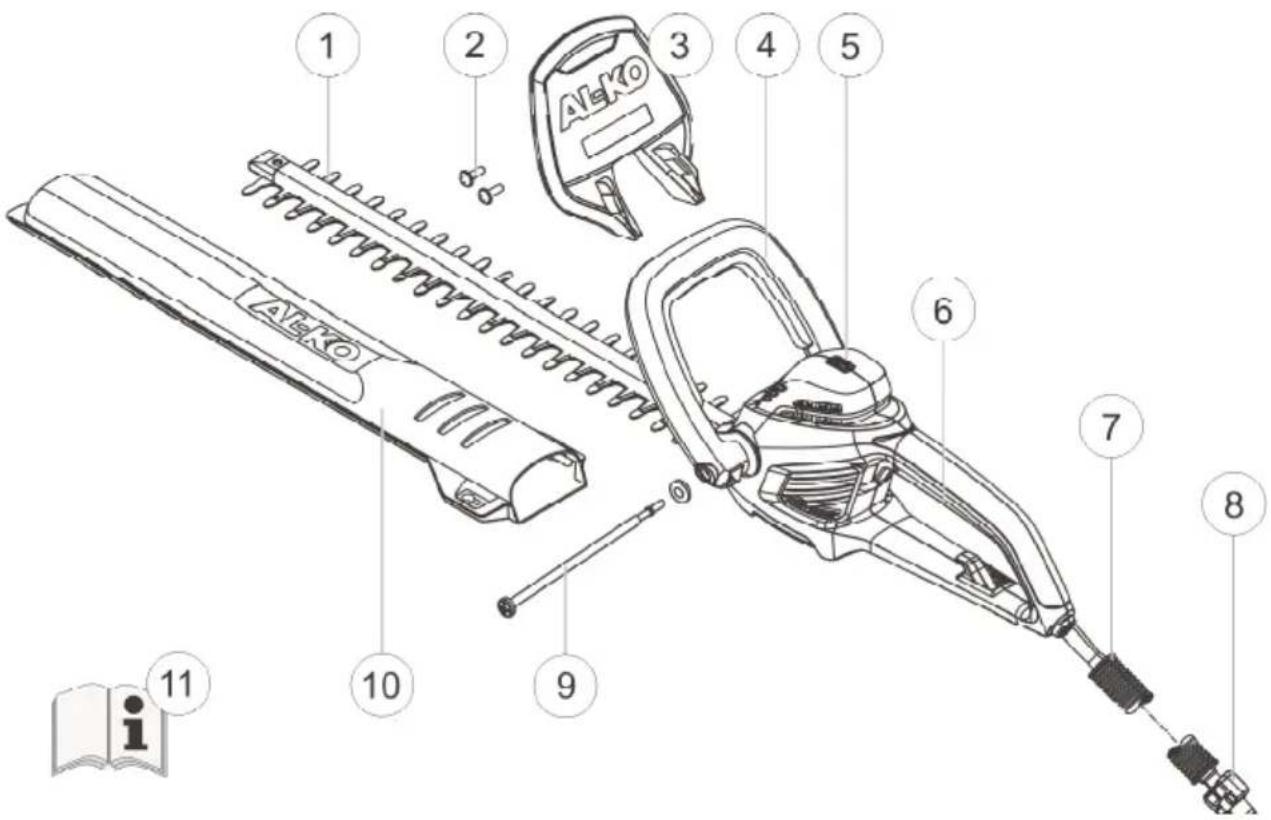

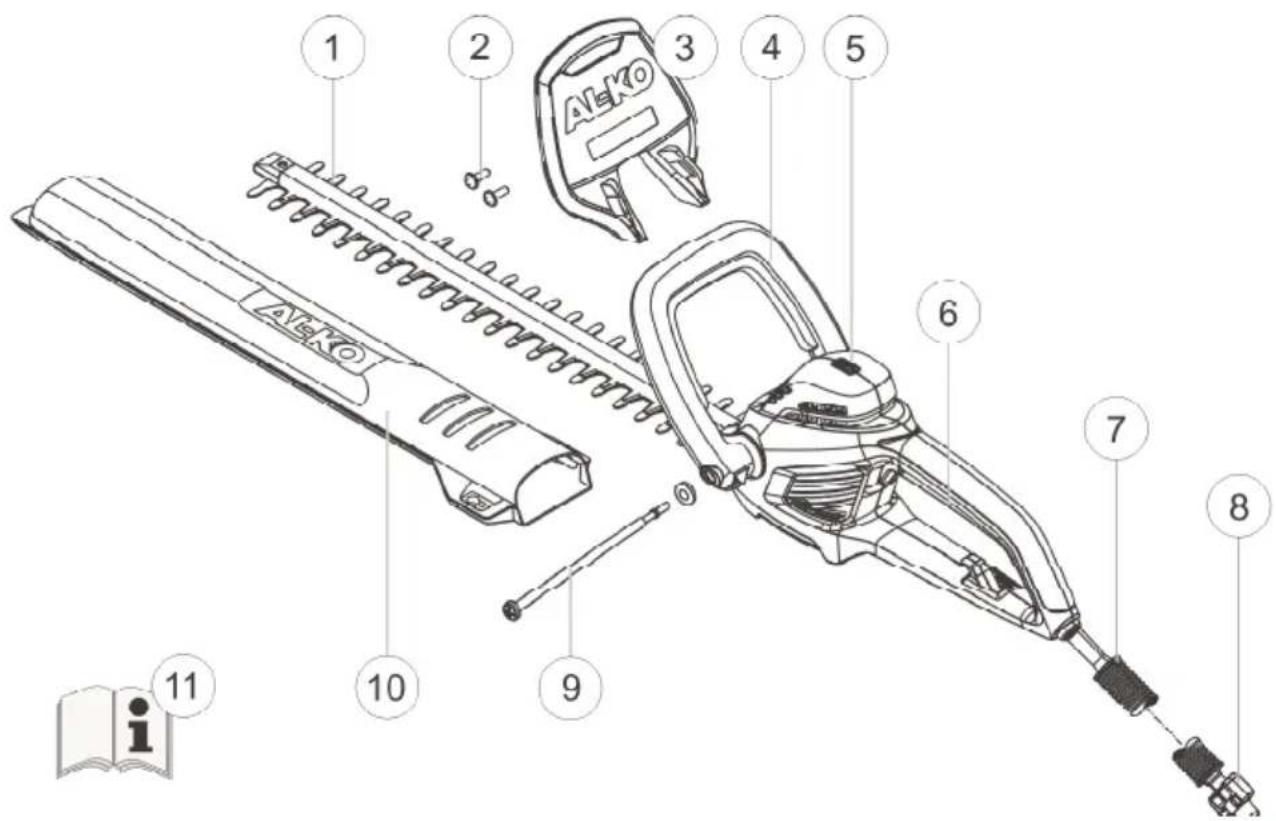

Produktöversikt

1 Skärknivar 7 Säkerhetskabel
2 Skruvar För handskyddsmontering 8 Kabeldragavastare
3 Handskydd 9 Bultar&skiva För justerbart handtag
4 Främre handtag med strömbrytare 10 Skyddskåpa skärknivar
5 Vattenpass 11 Bruksanvisning
6 Bakre handtag med strömbrytare

Förklaringar till symbolerna på maskinen

Använd skyddsglasögon.

Observera! Var särskilt försiktig vid användning.

Läs bruksanvisningen.

Dra omedelbart ur kontakten ur uttaget om kabeln är skadad eller har gått av.

Utsätt inte maskinen för regn.

Tekniska data

Tekniska data	HT 600 Flexible Cut	HT 700 Flexible Cut
Effektforbrukning 600 W 700 W
Knivlängd 600 mm 650 mm
Skärkraft 24 mm 24 mm
Totalvikt 4,1 kg 4,5 kg
Vibrationsvärde vid handtag * 4,8 m/s² 4,1 m/s²
Nätspänning 230V~240V / 50Hz 230V~240V / 50Hz
Isolationsklass	☐/ II / II	☐
Antal slag vid tomgang 1700 min	-1	1700 min-1
Ljudnivå LPA	90 dB (A)	94 dB(A)

• Vibrationsvärdet som visas har mätts enligt standardtestmetoden och kan användas som jämförelse med elektriska verktyg.

Säkerhetsinstruktioner

Allmänna säkerhetsanvisningar för elektriska verktyg

Observera!

Vibrationsvärdet för det elektriska verktyget kan under användningen skilja sig från visat värde, beroende på hur maskinen används.

Varning - skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Observera!

Läs alla säkerhetsanvisningar och anvisningar. Vid försummelse att följa säkerhetsanvisningar och anvisningar kan det orsaka elektriska stötar, brand och/eller allvarliga skador. Spara alla säkerhetsanvisningar och anvisningar för framtida bruk.

Varning - strömförande!

Dra ur kontakten ur uttaget om kabeln är skadad eller har gått av!

Observera!

Använd endast maskin som är i tekniskt gott skick!

Kontrollera att maskin, kabel och kontakt inte har några skador varje gång innan användning, skadade delar ska repareras eller ersättas av verkstad.

Arbetsplatssäkerhet

Se till att din arbetsplats är ren och ordentligt upplyst.

Stökiga och mörka arbetsplatser kan leda till olyckor

Arbeta inte i miljöer där det finns explosionsrisk, brännbara flytande vätskor, gaser eller damm.

Elektriska verktyg alstrar gnistor som kan antända damm eller ånga

Se till att det inte finns barn och andra personer i närheten när du använder elektriska verktyg. Om du blir distraherad av någonting kan du förlora kontrollen över maskinen

Elektrisk säkerhet

Anslutningskontakten till det elektroniska verktyget måste passa i kontakten. Kontakten får inte ändras på något sätt. Använd inga adapterkontakter tillsammans med skyddsjordade elektriska verktyg.

En kontakt som är oförändrad och stickkontakt som passar till den minskar risken för en elektrisk stöt

Undvik kroppskontakt med jordade ytor som rör, element, spis och kylskåp.

Det finns en ökad risk att få en elektrisk stöt om din kropp är jordad.

Skydda elektriska verktyg från regn och väta. Om vatten tränger in i ett elektriskt verktyg, ökar risken för en elektrisk stöt.

Använd inte kabeln till något annat ändamål än avsett när du bär det elektriska verktyget, hänger upp det eller när du drar ut kontakten ur uttaget. Skydda kabeln från värme, olja, skarpa kanter eller maskindelar i rörelse.

Skadad eller tvinnad kabel ökar risken för en elektrisk stöt.

Om du arbetar med ett elektriskt verktyg utomhus, använd endast förlängningskabel som är lämplig för utomhusbruk.

Om du använder en förlängningskabel som är lämplig för utomhusbruk minskar risken att få en elektrisk stöt.

Om drift av elektriskt verktyg utomhus är oundvikligt, använd en jordfelsbrytare.

Användandet av en jordfelsbrytare minskar risken för en elektrisk stöt.

Säkerhet för personer.

Var uppmärksam, tänk på vad du gör, och använd förnuftet vid arbeten med elektriska verktyg. Använd inte elektriska verktyg om du är trött eller är påverkad av droger, alkohol eller medicin.

En kort stunds ouppmärksamhet vid användandet av det elektriska verktyget kan leda till allvarliga skador.

Använd alltid egen skyddsutrustning och skyddsglasögon.

Om du bär egen skyddsutrustning, som dammask, halkfria skyddsskor, skyddshjälm eller hörselskydd, beroende på slag av arbete, minskar risken för skador.

Undvik ett oavsiktligt idrifttagande.

Försäkra dig om att det elektriska verktyget är frånkopplat, innan du ansluter det till en strömförsörjning, plockar upp det eller bär det.

Om du häller vätska på kontakten när du bär det elektriska verktyget eller ansluter maskinen till strömförsörjningen, kan det leda till olyckor.

Avlägsna inställningsverktyg eller skruvnyckel innan du sätter på det elektriska verktyget.

Ett verktyg eller en nyckel som befinner sig inne i en roterande maskindel kan orsaka skador.

Undvik en onormal kroppsställning. Se till att du står stadigt och inte tappar balansen.

På så sätt har du bättre kontroll över det elektriska verktyget vid oväntade situationer.

Bär lämplig klädsel. Bär inga otympliga kläder eller smycken. Håll borta hår, klädsel och handskar från delar i rörelse.

Lösa kläder, smycken eller långt hår kan fastna i delar som är i rörelse.

Om dammuppsugnings- och uppsamlingsanordningar kan monteras, försäkra dig om att de är anslutna och används på rätt sätt.

Användandet av ett dammutsug kan minska riskerna.

Användning och behandling av elektriskt verktyg.

Överbelasta inte maskinen. Använd lämpligt elektriskt verktyg för ditt arbete.

Med lämpligt elektriskt verktyg arbetar du bättre och säkrare enligt specificerade effektområden.

Använd inte ett elektriskt verktyg om kontakten är skadad.

Ett elektriskt verktyg som inte längre går att sätta på eller stänga av är farligt och måste repareras.

Dra ut kontakten ur uttaget innan du gör maskininställningar, byter ut delar eller lägger undan maskinen. Dessa försiktighetsåtgärder förhindrar att det elektriska verktyget startas oavsiktligt. Förvara delar till det elektriska verktyget utom räckhåll för barn. Låt inga personer använda maskinen som inte kan hantera den eller som inte har läst denna anvisning.

Elektriska verktyg kan vara farliga om de används av oerfarna personer.

Sköt om det elektriska verktyget med omsorg. Kontrollera att rörliga delar fungerar felfritt och inte har fastnat, att det inte finns avbrutna eller skadade delar som påverkar funktionen på det elektriska verktyget. Reparera skadade delar innan maskinen används.

Många olyckor sker på grund av dålig skötsel av elektriska verktyg.

Se till att knivarna är skarpa och rena.

Knivar med skarpa knivkanter som underhålls ordentligt fastnar inte så ofta och är lättare att sköta.

Använd elektriskt verktyg, tillbehör, inställningsverktyg osv. enligt dessa anvisningar. Ta även hänsyn till arbetsförhållandena och till vilken typ av arbete som ska utföras.

Att använda elektriska verktyg på annat sätt än avsett kan leda till farliga situationer.

Service

Låt endast utbildad personal utföra reparationer med originalreservdelar.

På så sätt garanteras att det elektriska verktyget håller under en lång tid.

Säkerhetsanvisningar för användning

Använd endast maskinen med båda händerna.

Se till att hålla kropp och kläder på avstånd från knivarna.

Avlägsna inte kapade växtdelar när motorn är igång.

När du lämnar maskinen / transporterar maskinen:

Stäng av maskinen

Dra ur kontakten

Sätt på skyddskåpan

Rör aldrig i skärknivarna

Bär endast maskinen i handtaget

Nätspänningen i uttaget ska överensstämma med uppgifterna i tekniska data

Håll kabeln borta från skärområdet och dra alltid bort den från maskinen

Montering

Kamerasymbolen hänvisar till bilderna på sidan 3.

1. Sätt fast handskyddet på kåpan med de medföljande skruvarna (O 1).
2. Dra isär handtaget lätt och sätt det på kåpan (2a). Kugghjulet måste rasta in.
3. Fäll ut vippspaken vid handtaget och håll kvar den. (2b)
4. Stick bulten genom handtagen och kåpan och skruva fast den för hand i vippspaken. (2c)
5. Skruva fast bulten så hårt att du kan placera vippspaken med ringa kraft mot handtaget.
6. För förlängningskabeln genom dragavlastningen (3).

Användning

Varning - skaderisk!

Maskinen får endast användas efter att den är färdigmonterad!

Observera säkerhetsanvisningarna för användning!

Justering av det främre handtaget 1.

Fäll ut vippspakarna.

Sätt handtaget i önskat läge.

2 Anslut strömkabeln till elnätet. 3 Ta tag i det främre handtaget med en hand, därefter i det bakre med den andra. 4 Tryck ner bägge strömbrytarna på handtagen (4) - maskinen startar. 5 Håll in båda strömbrytarna medan du arbetar. 6 Så snart du släpper upp en strömbrytare, stängs häcksaxen av.

Arbetsanvisningar

Klipp alltid sidorna på häcken först och därefter upptill.

På så sätt kan inga kapade växtdelar falla ned på de ställen som ännu inte har bearbetats.

Det inbyggda vattenpasset underlättar ett rakt snitt (C5). En häck ska alltid klippas i trapetsform. Detta förhindrar att de undre grenarna blir kala (8).

Reparation

Reparationsarbeten får endast göras av verksamheter med rätt kompetens eller av våra AL-KO servicestationer.

Underhåll och skötsel

Varning - strömförande!

Innan underhållsarbeten och skötsel ska alltid kontakten dras ur!

Varning - skaderisk!

Sätt alltid på arbetshandskar vid underhållsarbeten och skötsel av knivarna!

1. Rengör skärknivar och kåpa efter varje användning med en borste eller trasa. Använd inte vatten och/eller frätande rengöringsmedel - korrosionsrisk!
2. Olja in knivbalken lätt med en lämplig skyddsolja.
3. Kontrollera att alla skruvar sitter fast.
4. Kontrollera knivarna regelbundet. Uppsök en AL-KO servicestation vid:

Defekta knivar Slöa knivar Djämn förslitning

Förvaring

Knivskyddet kan sättas på fast på väggen som hållare för häcksaxen.

Se till att skruvarna sitter fast ordentligt! (O)

Förvara alltid maskinen med kontakten utdragen. Förvara alltid maskinen med skyddskåpa.

Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer. Sägra maskinen med hänglås* (6)

• Ingår ej i förpackningen

Avfall

Uttjänade maskiner eller batterier får ej slängas i hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

Åtgärder vid fel

Fel Möjlig orsak Lösning
Maskin fungerar inte ingen	strömförsörjning Säkring / kontrollera	förlängningskabel
	Kabel defekt Uppsök en AL-KO servicestation
Maskinen arbetar med avbrott	Förlängningskabel skadad Kontrollera förlängningskabel
	On/off-knappen defekt Uppsök en AL-KO servicestation
	Internt fel Uppsök en AL-KO servicestation
Motorn,går,knivarna står.stilla	Internt fel Uppsök en AL-KO servicestation
Knivarna blir varma Det sak	nas smörjning Olja in knivarna.liatt
	Knivarna trubbiga Uppsök en AL-KO servicestation
	Hack i kniv Uppsök en AL-KO servicestation

Vid fel som inte finns uppfört i denna tabell eller som du inte kan avhjälpa själv, var god kontakta vår kundtjänst.

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Elhäcksax

Serienummer

G 2402405

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

Företrädare

Anton Eberle

Ichenhauser Str. 14

D-89359 Kotz

Typ

HT 600 Flexible Cut

HT 700 Flexible Cut

EU-direktiv

98/37/EG (t.o.m. 09-12-28)

2006/42/EG (fr.o.m. 09-12-29)

2006/95/EG

2004/108/EG

2000/14/EG

Harmoniserade normer

EN 60745-2-15

EN 60745-2-5/AB

Ljudeffektnivå

uppmätt/garanterat

HT 600 Flexible Cut 107 / 107 dB(A)

HT 700 Flexible Cut 103 / 103 dB(A)

Överensstämmelsebedömning

2000/14/EG, bilaga V

Kotz, 2009-10-20

Eventuella material- eller tillverkningsfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller enligt respektive lands lag, där maskinen införskaffades.

Våra garantiataganden gäller endast vid: Garantin upphör att gälla vid:

Ett korrekt handhavande av maskin

Användning av reservdelar i original

Tekniska ändringar på maskiner

Ej ändamålsenlig användning

(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

Förbränningsmotorer - För dessa gäller separata garantibestämmelser från respektive motortillverkare. Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiatagande berörs inte köparens lagstadgade garanti gentemot försäljaren.

Om den här handboken

Läs denna bruksanvisning för att förstå produkten i bruk. Detta är förutsättningen för säkert arbete och felfri hantering.

Hålet (5 mm) på den bakre betjäningsspaken är avsett för ett hänglås* (05). Hänglåset förhindrar oavsiktlig aktivering av maskinen.

• Ingår inte i leveransen

Handskydd

Varning!

Häcksaxen kan endast manövreras med båda händerna samtidigt.

Produktöversikt

1 Kuttekniv 7 Sikkerhetskabel
2 Skruer for montering av händbeskyttelse 8 Kabel-	strekkavlastning
3 Händbeskyttelse 9 Strammeskruer og skive for justerbarhändtakbøyle
4 Fremre gripehåndtak med koblingstast 10 Beskyttelsese	deksel kuttekniv
5 Vater 11 Bruksanvisning
6 Bakre gripehåndtak med koblingstast

Betydelsen av symbolerna på maskinen

Använd skyddsglasögon.

Varning! Måste hanteras försiktigt.

Produkten får endast användas när den är i felfritt skick!

Maskin, kabel och stickpropp måste kontrolleras för skador före varje användning. Skadade delar måste repareras eller bytas på en auktoriserad verkstad.

När maskinen ska lämnas/transporteras:

Stäng av maskinen

Dra ut kontakten

Sätt på skyddskåpan

Ta aldrig tag i maskinen vid skärkniven. Maskinen får endast bäras i handtaget.

Korrekt hantering av maskinen
