HT 700 - Heggenschaar AL-KO - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische heggeschaar (heggenschaar)
Merk	AL-KO
Model	HT 700 (Flexible Cut)
Stroomverbruik	700 W
Netspanning	230 V ~ 240 V / 50 Hz
Isolatieklasse	II
Meslengte	650 mm
Maximale snijdikte	24 mm
Onbelast snijtoerental	1700 min⁻¹
Totaalgewicht	4,5 kg
Geluidsdrukniveau (LPA)	94 dB(A)
Trillingsniveau (handgreep)	4,1 m/s²
Gebruik volgens bestemming	Niet-professioneel snoeien van heggen, struiken en heesters
Veiligheid	Tweehandenbediening, handbeschermer, kinderveiligheid (slot)
Voorzieningen	Verstelbare handgreep, waterpas, kabelklem
Onderhoud en reiniging	Reinig mes en behuizing met borstel/doek, smeer de messenbalk
Onderdelen en repareerbaarheid	Reparatie door AL-KO service of specialisten, gebruik originele onderdelen
Garantie	Wettelijke garantie per land, dekt materiaal- en fabricagefouten
Opslag	Droge plaats, buiten bereik van kinderen, met mesbescherming en slot

Veelgestelde vragen - HT 700 AL-KO

Hoe start ik de heggenschaar HT 700?

Sluit het netsnoer aan, pak met één hand de voorste handgreep en met de andere hand de achterste handgreep vast, en druk tegelijkertijd op beide schakelknoppen. Het apparaat stopt zodra een knop wordt losgelaten.

Welke veiligheidsmaatregelen moet ik nemen voor gebruik?

Draag een veiligheidsbril, handschoenen en nauwsluitende kleding. Controleer of de handbeschermer is gemonteerd, het mes in goede staat is en de kabel niet beschadigd is. Gebruik het apparaat niet in de regen of op natte heggen.

Hoe stel ik de voorste handgreep af?

Klap de tuimelschakelaar om, breng de handgreep in de gewenste positie en klap de tuimelschakelaar weer om om te vergrendelen.

Wat moet ik doen als het apparaat niet werkt?

Controleer de netvoeding, de stroomonderbreker en het verlengsnoer. Als de kabel van het apparaat defect is, neem dan contact op met de AL-KO service. Schakel- of interne problemen vereisen reparatie door een specialist.

Hoe onderhoud ik het mes na gebruik?

Reinig na elk gebruik het mes en de behuizing met een borstel of doek (geen water of schurend reinigingsmiddel). Smeer de messenbalk licht in met geschikte olie. Controleer of de schroeven vastzitten.

Kan ik een verlengsnoer gebruiken met de HT 700?

Ja, gebruik een geschikt verlengsnoer voor buitengebruik en leid het door de meegeleverde kabelklem om uittrekken te voorkomen. Houd de kabel uit de buurt van het snijgebied.

Hoe bescherm ik het apparaat tegen gebruik door kinderen?

Een opening van 5 mm op de achterste handgreep maakt het mogelijk een slot (niet meegeleverd) in te steken om onbedoeld inschakelen te voorkomen. Berg het apparaat buiten bereik van kinderen op.

Wat is de beste techniek om een haag te snoeien?

Snoei eerst de zijkanten, dan de bovenkant, zodat het snoeiafval op nog niet gesnoeide delen valt. Snoei de haag in een trapeziumvorm om te voorkomen dat de onderste takken kaal worden. Gebruik de waterpas voor rechte sneden.

Waar kan ik mijn heggenschaar laten repareren?

Alleen gekwalificeerde specialisten of de AL-KO service mogen reparaties uitvoeren. Gebruik uitsluitend originele reserveonderdelen.

Hoe bewaar ik de HT 700 aan het einde van het seizoen?

Haal de stekker uit het stopcontact, reinig het mes en monteer de mesbescherming. Bewaar het op een droge, vorstvrije plaats buiten bereik van kinderen. U kunt de bescherming aan de muur bevestigen als houder.

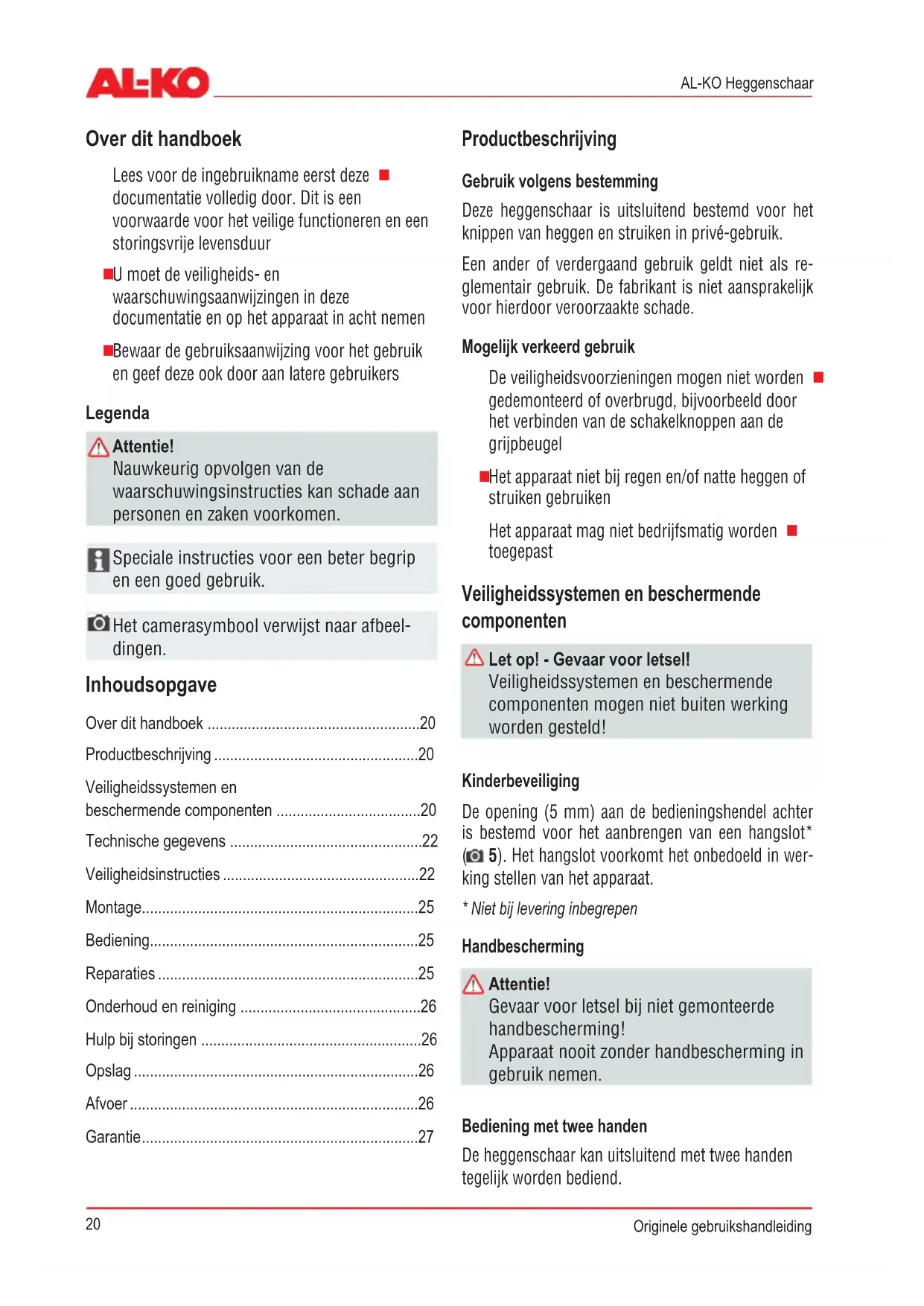

GEBRUIKSAANWIJZING HT 700 AL-KO

Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor het veilige functioneren en een storingsvrije levensduur.

U moet de veiligheids- en waarschuwingsaanwijzingen in deze documentatie en op het apparaat in acht nemen. Bewaar de gebruiksaanwijzing voor het gebruik en geef deze ook door aan latere gebruikers.

Legenda

Attentie!

Nauwkeurig opvolgen van de waarschuwingsinstructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Het camerasymbool verwijst naar afbeeldingen.

Inhoudsopgave

Over dit handboek 20 Productbeschrijving 20 Veiligheidssystemen en beschermende componenten 20 Technische gegevens 22 Veiligheidsinstructies 22 Montage 25 Bediening 25 Reparaties 25 Onderhoud en reiniging 26 Hulp bij storingen 26 Opslag 26 Afvoer 26 Garantie 27

Productbeschrijving

Gebruik volgens bestemming

Deze heggenschaar is uitsluitend bestemd voor het knippen van heggen en struiken in privé-gebruik.

Een ander of verdergaand gebruik geldt niet als reglementair gebruik. De fabrikant is niet aansprakelijk voor hierdoor veroorzaakte schade.

Mogelijk verkeerd gebruik

De veiligheidsvoorzieningen mogen niet worden gedemonteerd of overbrugd, bijvoorbeeld door het verbinden van de schakelknoppen aan de grijpbeugel.

Het apparaat niet bij regen en/of natte heggen of struiken gebruiken

Het apparaat mag niet bedrijfsmatig worden toegepast

Veiligheidssystemen en beschermende componenten

Let op! - Gevaar voor letsel!

Veiligheidssystemen en beschermende componenten mogen niet buiten werking worden gesteld!

Kinderbeveiliging

De opening (5 mm) aan de bedieningshendel is bestemd voor het aanbrengen van een hangslot*

(5). Het hangslot voorkomt het onbedoeld in werking stellen van het apparaat.

• Niet bij levering inbegrepen

Handbescherming

Attentie!

Gevaar voor letsel bij niet gemonteerde handbescherming! Apparaat nooit zonder handbescherming in gebruik nemen.

Bediening met twee handen

De heggenschaar kan uitsluitend met twee handen tegelijk worden bediend.

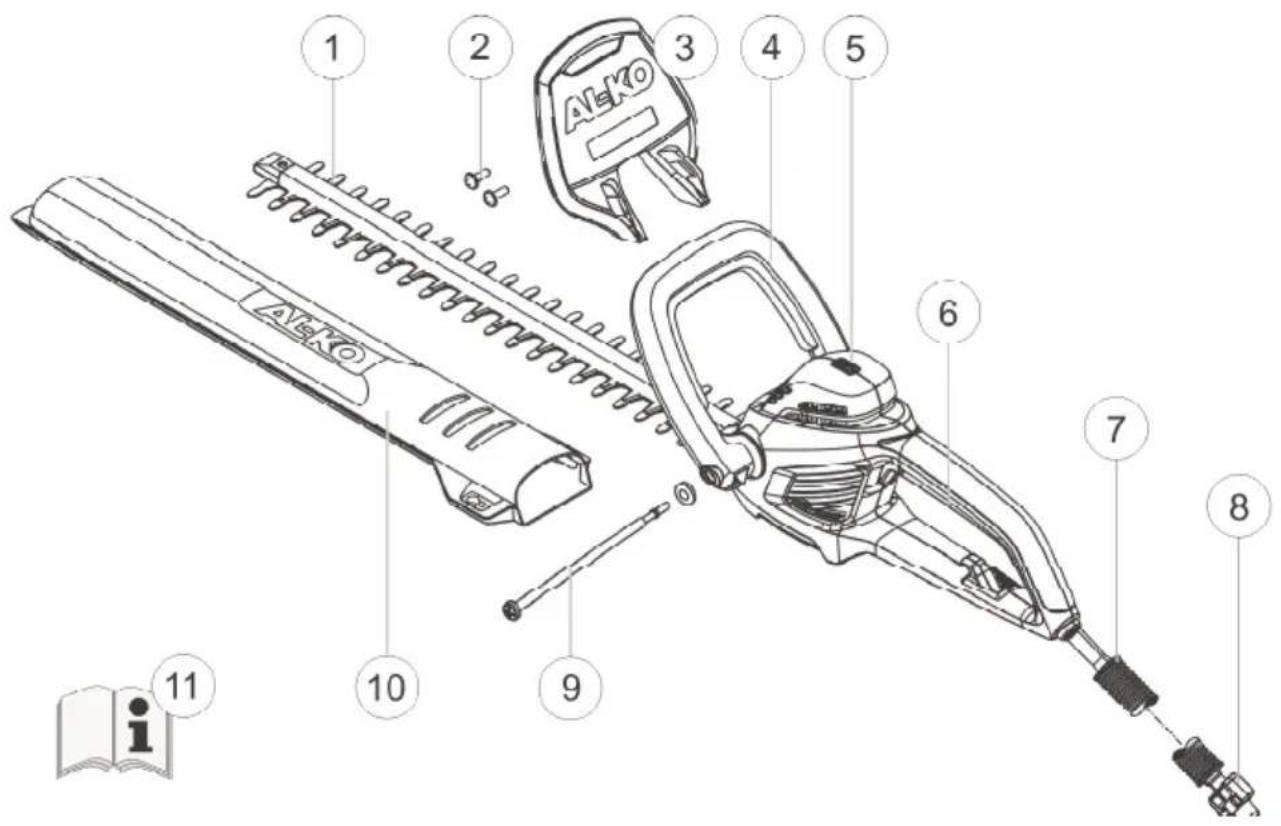

Productoverzicht

1 Mes 7 Veiligungsdssnoer
2 Schroeven voor montage handbescherming 8 Trekontlasting snoer
3 Handbescherming 9 Spanbouteen&schijven voor verstelbare grijpbeugel
4 Grijpbeugel met schakelknop vooraan 10 Beschermkap
5 Waterpas 11 Gebruikshandleiding
6 Grijpbeugel met schakelknopchter

Betekenis van de symbolen op het apparaat

Veiligheidsbril dragen.

Attentie! Voorzichtig handelen bij gebruik.

Bedieningshandleiding lezen en zoals beschreven handelen.

Bij beschadigde of gebroken leiding stekker meteen uit het stopcontact trekken.

Apparaat niet aan regen blootstellen.

Technische gegevens

Technische gegevens	HT 600 Flexible Cut	HT 700 Flexible Cut
Opgenomen vermogen 600 W 700 W
Meslengte 600 mm 650 mm
Snijdkte 24 mm 24 mm
Totaalgewicht 4,1 kg 4,5 kg
Trillingswaarden aan handgreep* 4,8 m/s2 4,1 m/s2
Netspanning 230V~240V / 50Hz 230V~240V / 50Hz
Isolatieklasse	☐/II/II	☐
Stationair toerental 1700 min	-1	1700 min-1
Geluidsniveau LPA	90 dB (A)	94 dB(A)

• De vermelde trillingswaarde werden volgens de standaardtestmethode gemeten en kan voor de vergelijking van elektrische werktuigen gebruikt worden.

Veiligheidsinstructies

Algemene veiligheidsinstructies voor elektrische werktuigen

Attentie!

De trillingswaarde tijdens het gebruik van het elektrische gereedschap kan afwijken van de vermelde waarde.

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Attentie!

Lees alle veiligheidsinstructies en andere aanwijzingen.

Nalatigheid bij de naleving van de veiligheidsinstructies en andere aanwijzingen kan elektrische schokken, brand en/of zware verwondingen veroorzaken. U moet alle veiligheidsinstructies en andere aanwijzingen voor toekomstig gebruik bewaren.

Let op - Gevaar door elektriciteit!

Bij beschadigde of gebroken leiding stekker meteen uit het stopcontact trekken!

Attentie!

Apparaat alleen in een technisch perfecte staat gebruiken!

Apparaat, snoer en stekker voor gebruik altijd eerst controleren op beschadigingen. Beschadigde onderdelen moeten in een vakwerkplaats worden gerepareerd of vervangen.

Houd uw werkplek schoon en goed belicht. Rommeligheid of slecht verlichte werkplekken kunnen ongelukken veroorzaken.

Werk met het elektrische werktuig niet in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden.

Elektrische gereedschappen veroorzaken vonken die stof of dampen tot ontsteking kunnen brengen.

Houd kinderen en andere personen uit de buurt als u het elektrische gereedschap gebruikt.

Door afleiding kunt u de beheersing over het apparaat verliezen.

De aansluitstekker van het elektrische gereedschap moet in de wandcontactdoos passen. De stekker mag op geen enkele wijze veranderd worden. Gebruik geen adapterstekker in combinatie met voor de veiligheid geaarde elektrische werktuigen.

Onveranderde stekkers en passende wandcontactdozen verlagen het risico op elektrische schokken.

Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingen, kachels, fornuizen, ovens en koelkasten.

Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.

Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico van elektrische schokken.

U mag het apparaatsnoer niet gebruiken om het elektrische gereedschap mee op te tillen, om het aan op te hangen, of om de stekker mee uit het stopcontact te trekken. Houd het apparaatsnoer uit de buurt van hitte, olie, scherpe randen of bewegende apparaatonderdelen.

Beschadigde of in een kluwen geraakte snoeren verhogen het risico op een elektrische schok.

Als u met een elektrisch apparaat in de buitenlucht werkt, mag u slechts verlengsnoeren gebruiken die ook voor gebruik in de buitenlucht geschikt zijn.

De toepassing van een verlengsnoer geschikt voor gebruik in de buitenlucht verlaagt het risico van een elektrische schok.

Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet te vermijden is, moet u een stroomkring met een aardlekschakelaar gebruiken.

De inzet van een aardlekschakelaar vermindert het risico op een elektrische schok.

Veiligheid van personen.

Wees geconcentreerd, let op wat u doet en ga met overleg te werk met het elektrische gereedschap. U moet het elektrische gereedschap niet gebruiken als u moe bent, of onder de invloed van drugs, alcohol of medicamenten verkeert.

Een moment van onachtzaamheid bij het gebruik van het elektrische gereedschap kan ernstige verwondingen veroorzaken.

Draag persoonlijke beschermende middelen en draag altijd oogbescherming.

Het dragen van een persoonlijke veiligheidsuitrusting, zoals stofmasker, veiligheidsschoenen met anti-slipzolen, veiligheidshelm of gehoorbescherming, afhankelijk van de aard en inzet van het elektrische gereedschap, vermindert het risico op verwondingen.

Vermijd een onbedoelde ingebruikname. Vergewis u ervan dat het elektrische gereedschap uitgeschakeld is voordat u dit op het stroomnet aansluit, het oppakt of gaat dragen.

Als u bij het dragen van het elektrische gereedschap de vinger aan de schakelaar houdt, of het apparaat ingeschakeld op het stroomnet aansluit, kan dit tot ongelukken aanleiding geven.

Voordat u het apparaat inschakelt, moet u instelgereedschappen of schroevendraaiers verwijderen.

Een werktuig of sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan verwondingen veroorzaken.

Vermijd een abnormale lichaamshouding. Zorg voor een stabiele stand en behoud steeds uw evenwicht.

Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter beheersen.

Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Losse kleding, sieraden of lange haren kunnen door bewegende delen worden meegesleurd.

Als stofafzuig- en opvangsystemen kunnen worden gemonteerd, moet u zich ervan vergewissen dat deze zijn aangesloten en correct worden gebruikt.

Het gebruik van een stofafzuiging kan door stof veroorzaakte gevaren verminderen.

Toepassing en behandeling van het elektrische gereedschap

U mag het apparaat niet overbelasten. U moet voor uw werkzaamheden het juiste gereedschap gebruiken.

Met het juiste elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

Gebruik geen elektrisch gereedschap met een defecte schakelaar.

Elektrisch gereedschap dat u niet meer kunt in- en uitschakelen is gevaarlijk en moet worden gerepareerd.

Haal de stekker uit het stopcontact voordat u instellingen aan het apparaat uitvoert, toebehoren vervangt, of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.

U moet ongebruikt elektrisch gereedschap bewaren buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk als zij door onervaren personen gebruikt worden.

U moet het elektrische gereedschap zorgvuldig behandelen. Controleer of de bewegende delen perfect functioneren en niet klemmen, of delen gebroken of zo beschadigd zijn dat het functioneren van de elektrische gereedschappen hierdoor belemmerd wordt. U moet beschadigde delen voor de inzet van het apparaat laten repareren.

Vele ongelukken worden veroorzaakt door slecht onderhouden elektrische gereedschappen.

Houd de snijgereedschappen scherp en schoon.

Zorgvuldig schoongehouden snijwerktuigen met scherpe snijvlakken raken minder gauw beklemd en zijn eenvoudiger te gebruiken.

Gebruik het elektrische apparaat, de toebehoren, het uitneembaar gereedschap etc. volgens deze aanwijzingen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de daartoe bestemde toepassingen kan tot gevaarlijke situaties aanleiding geven.

Service

Laat uw elektrische gereedschap slechts door gekwalificeerd vakpersoneel en met originele onderdelen repareren.

Daarmee wordt gezorgd dat de veiligheid van het elektrische gereedschap behouden blijft.

Veiligheidsinstructies voor bediening

Apparaat altijd met twee handen bedienen.

Lichaam en kleding uit de buurt van de messen houden.

Snijafval niet verwijderen bij draaiende motor.

Bij het verlaten / transporteren van het apparaat:

apparaat uitschakelen

netstekker uit het stopcontact trekken

beschermkap opsteken

Apparaat nooit bij het mes vastpakken

Apparaat alleen aan de greep dragen

De plaatselijke netspanning moet overeenkomen met de netspanningsgegevens in de technische specificaties

Altijd de speciale trekontlasting voor het verlengsnoer gebruiken

Snoer uit de buurt van het snijbereik houden en altijd van de machine weg leiden

Montage

Het camerasymbool verwijst naar de afbeeldingen op pagina 3.

1. De handbescherming met de meegeleverde schroeven aan de behuizing bevestigen (O 1).
2. Trek de handgreep licht uiteen en plaats deze op de behuizing (2a). De vertanding moet op elkaar aansluiten.
3. Klap de kiephendel aan de greepbeugel naar buiten en houd deze vast. (2b)
4. Steek de spanbout door de greepbeugel en de behuizing en schroef deze met de hand vast in de kiephendel. (2c)
5. Schroef de spanbout zover vast, dat u de kiephendel met weinig krachtsinspanning tegen de greepbeugel kunt aanleggen.
6. Leid het verlengsnoer door de trekontlasting (3).

Bediening

Let op! - Gevaar voor letsel!

Het apparaat mag pas worden gebruikt als het volledig is gemonteerd!

Neem de veiligheidsinstructies voor de bediening in acht!

Verstellen van de voorste greepbeugel:

Klap de kiephendel uit.

Zet de greepbeugel in de gewenste stand.

Klap de kiephendel in.

1. Sluit het netsnoer aan op het stroomnet.
2. Pak met de ene hand de voorste, en aansluitend de achterste greepbeugel.
3. Druk op beide schakelaars van de greepbeugel (4) - het apparaat gaat draaien.
4. Houd tijdens de werkzaamheden de beide schakelaars ingedrukt.
5. Zodra een schakelaar wordt losgelaten, schakelt de heggenschaar uit.

Werkinstructies

Altijd eerst beide zijkanten van een heg knippen en vervolgens de bovenkant.

Zo kan geen snijafval op nog niet bewerkte plaatsen terechtkomen.

De ingebouwde waterpas vereenvoudigt het horizontale knippen (C5). Heggen moeten altijd trapeziumvormig worden geknipt. Dit verhindert het kaal worden van de onderste takken (C8).

Reparaties

Reparatiewerkzaamheden mogen enkel worden uitgevoerd door competente vakbedrijven of door onze AL-KO servicepunten.

Onderhoud en reiniging

Let op - Gevaar door stroom!

Voor onderhouds- en reinigingswerkzaamheden altijd eerst de stekker uit het stopcontact trekken!

Let op! - Gevaar voor letsel!

Bij onderhouds- en reinigingswerkzaamheden aan het mes steeds werkhandschoenen dragen!

1. Na ieder gebruik de messen en behuizing reinigen met een borstel of een doek. Geen water en/of agressieve reinigingsmiddelen gebruiken - corrosiegevaar!
2. De messtangen licht insmeren met geschikte beschermolie.
3. Controleren of alle bouten goed vastzitten.
4. Snijmes regelmatig controleren. AL-KO servicewerkplaats bezoeken bij:

De mesbescherming kan als houder voor de heggenschaar aan de wand worden aangebracht.

Let op de goede bevestiging van de bouten!

Apparaat altijd met uitgetrokken netstekker opslaan. Apparaat enkel opslaan met opgestoken schermkap. Apparaat droog en op een voor kinderen niet toegankelijke plaats opslaan. Apparaat met een hangslot* beveiligen (6)

• Niet bij levering inbegrepen

Afvoer

Apparaten, batterijen of accu's die niet meer worden gebruikt, niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn gemaakt van voor hergebruik geschikte materialen en moeten ook als zodanig worden afgevoerd.

Hulp bij storingen

Storing Mogelijk oorzaak	Oplossing
Apparaat werkkt Niet Geen stroo omtoevoer Huiszekering / verlengsnoer controlleden
Snoer van het apparaat defect Contact opnemen met een AL-KO servicepunt
Apparaat werkkt met onder-brekingen	Verlengsnoer beschadigd Verlengsnoer controlleden
	Aan/uit-schakelaar defect Contact opnemen met een AL-KO servicepunt
	Interne fouit Contact opnemen met een AL-KO servicepunt
Motor draait, mes blijstilstaan	Interne fouit Contact opnemen met een AL-KO servicepunt
Messen worden heel Ontbrekende smering Messen Licht insmeren met olie
			Messen zijn bot Contact opnemen met een AL-KO servicepunt
			Insnijdingen in mes Contact opnemen met een AL-KO servicepunt

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen, verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.

EG-conformiteitsverklaring

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product

Elektrische heggenschaar

Serienummer

G 2402405

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

Gevolmachtigde

Anton Eberle

Ichenhauser Str. 14

D-89359Kotz

Type

HT 600 Flexible Cut

HT 700 Flexible Cut

EU-richtlijnen

98/37/EG (tot 28-12-09)

2006/42/EG (vanaf 29-12-09)

2006/95/EG

2004/108/EG

2000/14/EG

Geharmoniseerde normen

EN 60745-2-15

EN 60745-2-5/AB

Geluidsniveau

gemeten / gegarandeerd

HT 600 Flexible Cut xx / xx dB(A)

HT 700 Flexible Cut xx / xx dB(A)

Conformiteitsbeoordeling

2000/14/EG, bijlage V

Kotz, 20.10.2009

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land waar het apparaat is gekocht.

Onze garantietoezegging geldt alleen bij: De garantie vervalt bij:

correcte behandeling van het apparaat

inachtneming van de bedieningshandleiding

gebruik van originele reserveonderdelen

pogingen tot reparatie van het apparaat

technische wijzigingen aan het apparaat

gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage

slijtageonderdelen, die op de kaart met onderdelen zijn gemarkeerd met een kader XXX XXX (X)

Verbrandingsmotoren - hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.

Draag een veiligheidsbril.

Let op! Wees voorzichtig bij het hanteren.
