HASZNÁLATI ÚTMUTATÓ HT 700 AL-KO

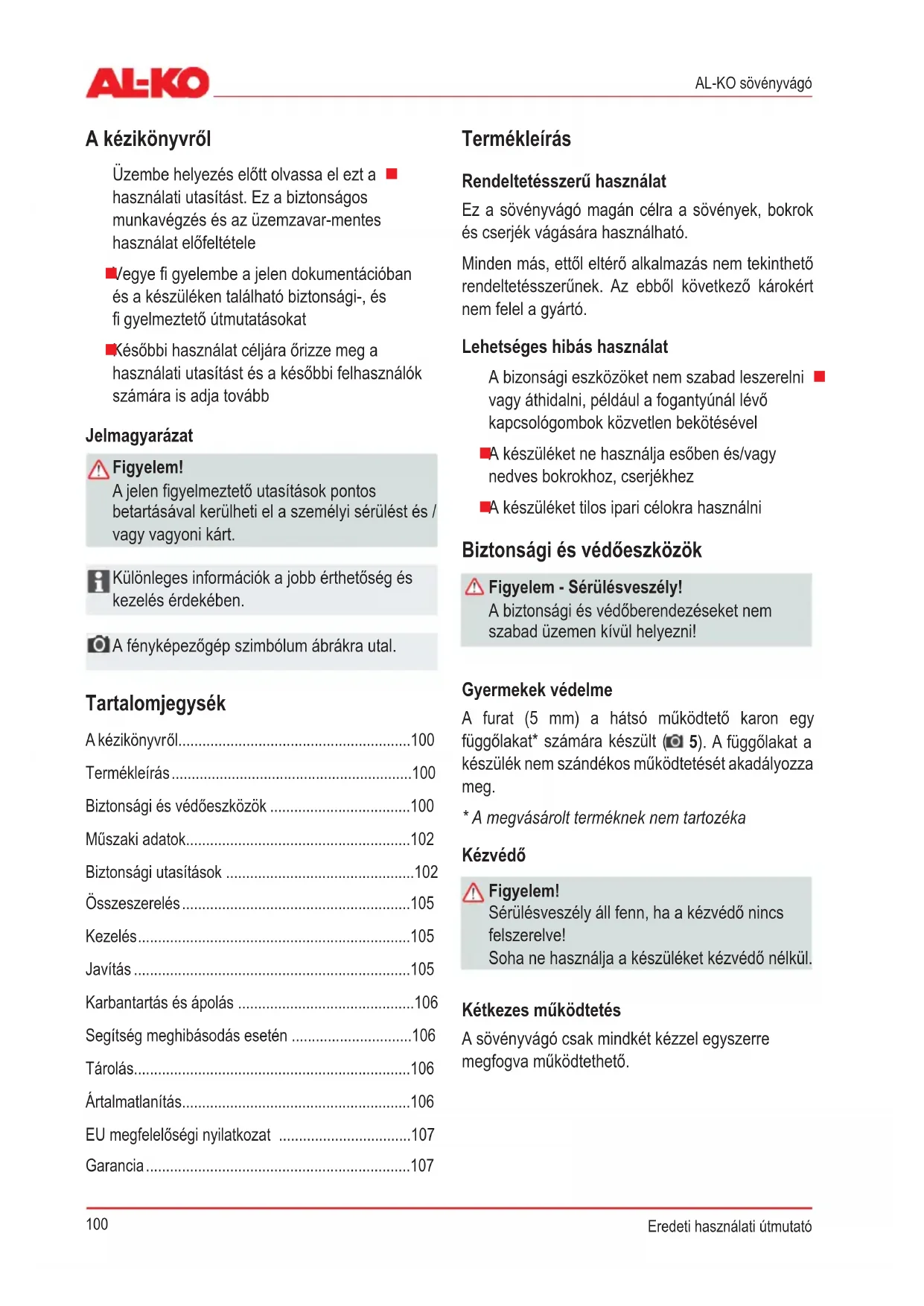

AL-KO sövényvágó A kézikönyvről Üzembe helyezés előtt olvassa el ezt a használati utasítást. Ez a biztonságos munkavégzés és az üzemzavar-mentes használat előfeltétele Vegye fi gyelembe a jelen dokumentációban

és a készüléken található biztonsági-, és fi gyelmeztető útmutatásokat Későbbi használat céljára őrizze meg a

használati utasítást és a későbbi felhasználók számára is adja tovább Jelmagyarázat Figyelem! A jelen fi gyelmeztető utasítások pontos betartásával kerülheti el a személyi sérülést és / vagy vagyoni kárt. Különleges információk a jobb érthetőség és kezelés érdekében. A fényképezőgép szimbólum ábrákra utal. Termékleírás Rendeltetésszerű használat Ez a sövényvágó magán célra a sövények, bokrok és cserjék vágására használható. Minden más, ettől eltérő alkalmazás nem tekinthető rendeltetésszerűnek. Az ebből következő károkért nem felel a gyártó. Lehetséges hibás használat A bizonsági eszközöket nem szabad leszerelni vagy áthidalni, például a fogantyúnál lévő kapcsológombok közvetlen bekötésével A készüléket ne használja esőben és/vagy

nedves bokrokhoz, cserjékhez A készüléket tilos ipari célokra használni

Biztonsági és védőeszközök Figyelem - Sérülésveszély! A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni! Gyermekek védelme A furat (5 mm) a hátsó működtető karon egy függőlakat* számára készült ( 5). A függőlakat a készülék nem szándékos működtetését akadályozza meg.

• A megvásárolt terméknek nem tartozéka Kézvédő Figyelem! Sérülésveszély áll fenn, ha a kézvédő nincs felszerelve! Soha ne használja a készüléket kézvédő nélkül. Kétkezes működtetés A sövényvágó csak mindkét kézzel egyszerre megfogva működtethető. Tartalomjegysék A kézikönyvről ..........................................................100 Termékleírás ............................................................100 Biztonsági és védőeszközök ...................................100 Műszaki adatok ........................................................102 Biztonsági utasítások ...............................................102 Összeszerelés .........................................................105 Kezelés ....................................................................105 Javítás .....................................................................105 Karbantartás és ápolás ............................................106 Segítség meghibásodás esetén ..............................106 Tárolás .....................................................................106 Ártalmatlanítás .........................................................106 EU megfelelőségi nyilatkozat .................................107 Garancia ..................................................................107101 470519_b HT 600, HT 700

A termék ismertetése 1 Vágókés 7 Biztonsági kábel 2 Csavarok a kézvédő felszereléséhez 8 Kábelfeszülés-mentesítő 3 Kézvédő 9 Rögzítőcsap&tárcsa az állítható fogantyúhoz 4 Elülső T-fogantyú kapcsológombbal 10 A vágókés védőburkolata 5 Vízmérték 11 Használati útmutató 6 Hátsó fogantyú kapcsolóval A készüléken látható jelzések magyarázata Viseljen védőszemüveget. Figyelem! Legyen nagyon óvatos használat közben. Használat előtt feltétlenül olvassa el a használati utasítást. A csatlakozót azonnal húzza ki a fali aljzatból a vezeték sérülése vagy átvágása esetén. A készüléket esőben ne használja.Eredeti használati útmutató

AL-KO sövényvágó Műszaki adatok Műszaki adatok HT 600 Flexible Cut HT 700 Flexible Cut Teljesítmény 600 W 700 W Vágókés hossza 600 mm 650 mm Vágási vastagság 24 mm 24 mm Össztömeg 4,1 kg 4,5 kg Rezgésértékek a markolaton* 4,8 m/s² 4,1 m/s² Hálózati feszültség 230V~240V / 50Hz 230V~240V / 50Hz Érintésvédelmi osztály / II / II Üresjárati löketszám 1700 min

• A mért rezgésérték szabvány tesztmódszerekkel került megállapításra és elektromos szerszámok összehasonlítására használható. Biztonsági utasítások Elektromos szerszámok általános biztonsági útmutatásai Figyelem! A szerszám használata közben, a felhasználás jellegétől függően a rezgés eltérhet a megállapított értéktől. Figyelem - Sérülésveszély! A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni! Figyelem - Áramütés-veszély! A csatlakozót azonnal húzza ki a fali aljzatból a vezeték sérülése vagy átvágása esetén! Figyelem! A gépet csak műszakilag kifogástalan állapotban szabad használni! Minden használat előtt ellenőrizze, hogy nem sérült-e a készülék, a vezeték és a csatlakozódugó, és a sérült részeket szakműhelyben javíttassa meg vagy cseréltesse ki. Figyelem! Olvassa el a biztonsági útmutatásokat és tanácsokat. A biztonsági útmutatások és tanácsok követésének elmulasztása elektromos áramütést, tüzet és/vagy súlyos sérülést okozhat. Jövőbeli használat céljára őrizze meg az összes biztonsági útmutatást és tanácsot.103 470519_b HT 600, HT 700

Munkahelyi biztonság A munkavégzés helyét jól világítsa meg. A rendetlenség és a rossz megvilágítás balesetekhez vezethet Robbanásveszélyes környezetben, ahol

gyúlékony folyadékok, gázok, vagy porok találhatók, ne dolgozzon elektromos szerszámmal. Az elektromos szerszámok szikrákat hoznak létre, melyek begyújthatják a porokat, vagy gőzöket A gyerekeket és egyéb személyeket tartsa

távol az elektromos szerszám használata közben. Figyelem elterelésekor elveszítheti uralmát a készülék felett Elektromos biztonság Az elektromos szerszám csatlakozója pontosan kell hogy illeszkedjen az aljzatba. A csatlakozó bármely módosítása tilos. Földelt elektromos szerszámokhoz ne használjon csatlakozóadaptert. Az eredeti csatlakozók és ehhez illeszkedő aljzatok csökkentik az áramütés veszélyét Kerülje a földelt tárgyakkal, pl. csövekkel,

fűtéssel, tűzhellyel és hűtőszekrénnyel való kontaktust. Ha testét földeli növekszik az elektromos áramütés veszélye Az elektromos szerszámokat tartsa távol az

esőtől és a nedvességtől. Ha az elektromos szerszámba víz kerül, az növeli a elektromos áramütés veszélyét A készülék szállítására, felakasztására,

vagy a csatlakozó kihúzására az aljzatból, ne használja rendeltetésével ellentétesen a kábelt. Hőtől, olajtól, éles szegélyektől, vagy mozgó alkatrészektől tartsa távol a kábelt. A sérült, vagy összegubancolódott kábel növeli az elektromos áramütés veszélyét Ha a szabadban dolgozik az elektromos

szerszámmal, olyan hosszabítókábelt használjon, mely kültéri használatra alkalmas. Kültéri használatra alkalmas kábel használata esetén csökken az elektromos áramütés kockázata Ha nem kerülhető el az elektromos szerszám

nedves környezetben való használata, alkalmazzon hibaáram-kapcsolót. A hibaáram-kapcsoló használata csökkenti az elektromos áramütés veszélyét Személyi biztonság Legyen körültekintő, fi gyeljen rá, hogy mit tesz, és tudatossággal kezdje meg az elektromos szerszámmal való munkavégzést. Ha fáradt, vagy alkohol, drogok, vagy gyógyszerek befolyása alatt áll, ne használjon elektromos szerszámot. Egy pillanatnyi fi gyelem-kiesés az elektromos szerszám használata közben súlyos sérülésekhez vezethet Viseljen személyi védőfelszereléset és

minden esetben védőszemüveget. A személyi védőfelszerelés, mint például pormaszk, csúszásvédelmi cipők, védősisak, vagy hallásvédelem viselése, a felhasználás típusától függően csökkenti a sérülésveszélyt Kerülje a nem szándékolt üzembehelyezést.

Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt az elektromos hálózathoz csatlakoztatja, felemeli, vagy hordozza. Ha Ön az elektromos szerszám hordozása közben ujját a kapcsolón tartja, és a készülék bekapcsol, vagy bekapcsolva csatlakoztatja a szerszámot a hálózathoz, az balesetekhez vezethetEredeti használati útmutató

AL-KO sövényvágó Mielőtt bekapcsolja az elektromos szerszámot, távolítsa el a beállításhoz szükséges szerszámokat, vagy kulcsokat. A forgó alkatrészbe illesztett szerszám, vagy kulcs sérüléseket okozhat Kerülje a normálistól eltérő testtartást.

Gondoskodjon a stabil helyzetről és minden esetben őrizze meg egyensúlyát. Így váratlan helyzetekben könnyebben kontrolálhatja az elektromos szerszámokat Viseljen megfelelő ruházatot. Ne viseljen bő ruhát, vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A lógó ruhát, ékszert, vagy hosszú hajat a mozgó alkatrészek beránthatják Ha porelszívó, vagy más gyűjtőberendezést

csatlakoztat, győződjön meg róla, hogy azok csatlakoztatva vannak-e és hogy megfelelően működnek. A porelszívó használata csökkenti a por által való veszélyeztetés mértékét Az elektromos szerszám kezelése és alkalmazása Ne terhelje túl a készüléket. Mindig a munka típusának megfelelő elektromos szerszámot használja. A megfelelő szerszámmal az adott teljesítmény- tartományban könnyebb és biztonságosabb a munkavégzés Ne használja az elektromos szerszámot, ha

annak kapcsolója meghibásodott. Az olyan elektromos szerszámok, melyek nem kapcsolhatók ki és be, veszélyesek és javításra szorulnak Mielőtt beállítaná a szerszámot, tartozék

alkatrészt cserélne, vagy elrakná a készüléket, húzza ki a csatlakozót az aljzatból. Ez a biztonsági intézkedés megakadályozza az elektromos szerszám véletlenszerű elindulását A használaton kívüli elektromos szerszámot

gyermekektől elzárva tárolja. Az olyan személyeknek ne engedélyezze a szerszám használatát, akik nem ismerik azt, vagy nem olvasták ezeket az útmutatásokat. Az elektromos szerszámok veszélyt jelentenek, ha tapasztalatlan személyek használják őket Nagy gonddal ápolja az elektromos

szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e törött, vagy sérült alkatrészek, és hogy nem csökken-e az elektromos szerszám funkcióképessége. A készülék használata előtt javíttassa meg a sérült alkatrészeket. A rosszul karbantartott elektromos szerszámok sok baleset okai között szerepelnek A vágószerszámokat tartsa tiszta és élezett

állapotban. Az éles vágóélekkel rendelkező szerszám nem szorul és könnyebben vezethető az anyagban Az elektromos szerszámokat, tartozékokat,

cserélhető alkatrészeket kizárólag ezen útmutatónak megfelelően használja. Vegye fi gyelembe a munkakörülményeket és az elvégzendő munka jellegét is. Az elektromos szerszámok rendeltetéstől eltérő használata veszélyes helyzeteket eredményezhet Szerviz Elektromos szerszámát csak

szakemberrel és eredeti cserealkatrészek felhasználásával javíttassa. Ezzel garantálható, hogy megmarad az elektromos szerszám biztonságossága105 470519_b HT 600, HT 700

Kezelés Figyelem - Sérülésveszély! A készüléket csak teljes összeszerelése után szabad üzemeltetni! Tartsa be a kezelésre vonatkozó biztonsági utasításokat! Az első fogantyú beállítása1. Pattintsa ki a döntőkarta. Állítsa a fogantyút a kívánt helyzetbeb. Pattintsa be a döntőkartc.

2. A tápkábelt csatlakoztassa az elektromos

3. Egyik kezével az első, másik kezével a hátsó

fogantyút fogja meg.

4. Nyomja meg egyszerre a mindkét

kapcsológombot a fogantyún (

5. Munkavégzés közben mindkét kapcsológombot

6. Amint az egyik kapcsológombot felengedi, a

sövényvágó leáll. Munkavégzéssel kapcsolatos utasítások A sövénynek először a két oldalát, majd a felső részét vágja le. Így nem esik nyesedék arra a területre, melyen még dolgozik A beépített vízmérték (

egyenes vágást A bokrokat mindig trapéz alakúra kell vágni.

Ezzel megakadályozza az alsó ágak ( 8) felkopaszodását Javítás A javítási munkákat csak szakszervizzel vagy saját AL-KO szervizeinkben végeztesse el Biztonsági tudnivalók a kezeléshez A készüléket mindig két kézzel kezelje A testét és ruházatát tartsa távol a vágókéstől A vágási nyesedéket ne távolítsa el, ha a

motor működik A készülék lerakása/szállítása esetén:

Kapcsolja ki a készüléket Húzza ki az elektromos csatlakozót Húzza fel a védőburkolatot A készüléket soha ne fogja meg a vágókésnél A készüléket csak a fogantyúnál tartsa

A házi hálózati feszültség meg kell hogy feleljen a műszaki adatokban feltüntetett értéknek A hosszabbítókábelhez mindig használja a

kábelfeszülés-mentesítőt A kábelt tartsa távol a vágási területtől, és mindig a készüléktől távolabb vezesse el Összeszerelés A fényképezőgép-szimbólum a 3. oldalon lévő ábrákra vonatkozik. A mellékelt csavarokkal erősítse fel a kézvédőt 1. a burkolatra ( 1). Kissé húzza szét a fogantyút és helyezze fel 2. azt a burkolatra ( 2a). A fogaknak be kell pattanniuk a helyükre. Pattintsa ki a fogantyút a döntőkaron és erősen 3. tartsa meg. ( 2b) Tolja át a rögzítőcsapot a fogantyún és a 4. burkolaton és kézzel tekerje be a döntőkarba

2c). Olyan mértékben húzza meg a rögzítőcsapot, 5. hogy a döntőkar kis erőfeszítéssel ráhajtható legyen a fogantyúra. A hosszabbítókábelt vezesse át a feszülés-6. mentesítőn ( 3).Eredeti használati útmutató

AL-KO sövényvágó Segítség meghibásodás esetén Meghibásodás Lehetséges okok Megoldás A készülék nem működik Nincs áramellátás Ellenőrizze a biztosítékot/hosszabbítókábelt A készülék vezetéke hibás Keresse fel az AL-KO szervizét A készülék szaggatottan üzemel A hosszabbítókábel sérült Ellenőrizze a hosszabítókábelt A be/ki kapcsoló hibás Keresse fel az AL-KO szervizét Belső hiba Keresse fel az AL-KO szervizét A motor működik, a kések nem mozognak Belső hiba Keresse fel az AL-KO szervizét A kések felforrósodnak Nincs kenés Kissé olajozza meg a késeket A kés életlen Keresse fel az AL-KO szervizét Élezze meg a kést Keresse fel az AL-KO szervizét Olyan hibák esetén, amelyek nem szerepelnek a táblázatban, illetve melyeket saját maga nem tud elháríta- ni, forduljon illetékes ügyfélszolgálatunkhoz. Tárolás A késvédő a sövényvágó fali tárolására is használható. Ügyeljen a csavarok szorosságára! (

A készüléket csak a csatlakozódugaszt az

aljzatból kihúzva tárolja A készüléket csak felhelyezett védőburkolattal tárolja A készüléket száraz, gyermekek és illetéktelen személyek számára nem hozzáférhető helyen tárolja Biztosítsa a készüléket függőlakattal* (

• A megvásárolt terméknek nem tartozéka Ártalmatlanítás Az elhasználódott készülékeket, eleme- ket vagy akkumulátorokat ne dobja a háztartási hulladék közé! A csomagolás, a készülék és a tartozékok újrahasz- nosítható anyagokból készültek, és ennek megfelelően kell selejtezni azokat. Karbantartás és ápolás Figyelem - Áramütés-veszély! Minden karbantartási és ápolási munka előtt húzza ki a csatlakozódugót! Figyelem - Sérülésveszély! A vágókés karbantartása és ápolása közben mindig viseljen védőkesztyűt! Minden használat után tisztítsa meg egy kefével 1. vagy kendővel a vágókést és a burkolatot. Ne használjon vizet és/vagy maró hatású tisztítószereket - korrózióveszély! Megfelelő ápolóolajjal olajozza be a 2. vágókarokat. Ellenőrizze, hogy nem lazultak-e meg a 3. csavarok. Rendszeresen ellenőrizze a vágókést. 4. Az alábbi esetekben keresse fel az AL-KO szervizt: Vágókés meghibásodott

Vágókés eltompult Túlzott kopás 107 470519_b HT 600, HT 700

Garancia A készülék esetleges anyag-, illetve gyártási hibáit a szavatosság törvényes elévülési idején belül, saját választásunknak megfelelően javítással vagy pótalkatrész biztosításával hárítjuk el. Az elévülési idő vonatkozásában annak az országnak a törvényei az irányadók, amelyben a készüléket megvásárolták. A garancia érvényes, ha: A garancia nem érvényes, ha: A készüléket szakszerűen használták Betartották a használati utasítást Eredeti pótalkatrészeket használtak A készüléket sajátkezűleg javították A készülék műszaki jellemzői megváltoztak A készüléket nem rendeltetésszerűen használták (pl. ipari vagy kommunális célú hasznosítás esetén) A garancia nem vonatkozik a következőkre: A lakkozás normál használatból eredő sérülései Kopásnak kitett alkatrészek, amelyek a pótalkatrész-kártyán bekeretezett számmal vannak jelölve XXX XXX (X) Belsőégésű motorok – Ezekre az adott motor gyártója által kiadott külön garanciavállalás érvényes

Garanciális esetben kérjük, hogy ezzel a garanciavállalási nyilatkozattal és a vásárláskor kapott számlával forduljon az üzlethez, ahol a vásárlás történt, vagy a legközelebbi ügyfélszolgálathoz. Ez a garanciavállalás a vásárlónak az eladóval szemben támasztott törvényes szavatossági igényét nem érinti. EU megfelelőségi nyilatkozat Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-irányelvekben, EU biztonsági szab- ványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek. Termék Elektromos sövényvágó Gyártási szám G 2402405 Gyártó AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Meghatalmazott Anton Eberle Ichenhauser Str. 14 D-89359 Kötz Típus HT 600 Flexible Cut HT 700 Flexible Cut EU-irányelvek 98/37/EG (2009.12.28-ig) 2006/42/EG (2009.12.29-től) 2006/95/EG 2004/108/EG 2000/14/EG Harmonizált szabványok EN 60745-2-15 EN 60745-2-5/AB Hangteljesítmény-szint mért/ garantált HT 600 Flexible Cut 107 / 107 dB(A) HT 700 Flexible Cut 103 / 103 dB(A) Megfelelés értékelése 2000/14/EG, V. függelék Kötz, 2009.10.20 Antonio De Filippo, ügyvezető igazgatóOriginal brugsvejledning
