| Tipo di prodotto | Tagliasiepi elettrico (cesoie per siepi) |
| Marca | AL-KO |
| Modello | HT 700 (Flexible Cut) |
| Consumo elettrico | 700 W |
| Tensione di rete | 230 V ~ 240 V / 50 Hz |
| Classe di isolamento | II |
| Lunghezza lama | 650 mm |
| Spessore di taglio massimo | 24 mm |
| Velocità di taglio a vuoto | 1700 min⁻¹ |
| Peso totale | 4,5 kg |
| Livello di pressione sonora (LPA) | 94 dB(A) |
| Livello di vibrazione (impugnatura) | 4,1 m/s² |
| Uso conforme | Taglio non professionale di siepi, cespugli e arbusti |
| Sicurezza | Comando a due mani, paramani, protezione bambini (lucchetto) |
| Dispositivi | Impugnatura regolabile, livella a bolla, fascetta fermacavo |
| Manutenzione e pulizia | Pulire lama e carter con spazzola/panno, lubrificare la barra portalamina |
| Ricambi e riparabilità | Riparazione da SAV AL-KO o specialisti, utilizzare pezzi originali |
| Garanzia | Garanzia legale secondo paese, copre difetti materiali e fabbricazione |
| Conservazione | Luogo asciutto, fuori dalla portata dei bambini, con protezione lama e lucchetto |
Domande frequenti - HT 700 AL-KO
Domande degli utenti su HT 700 AL-KO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliasiepi in formato PDF gratuitamente! Trova il tuo manuale HT 700 - AL-KO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HT 700 del marchio AL-KO.
MANUALE UTENTE HT 700 AL-KO
involontaria dell'apparecchio.
Tagliasiepi elettrico
Numero di serie
G 2402405
Produttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359Kotz
Rappresentante autorizzato
Anton Eberle
Ichenhauser Str. 14
D-89359Kotz
Modello
HT 600 Flexible Cut
HT 700 Flexible Cut
Direttive UE
98/37/CE (fino al 28-12-09)

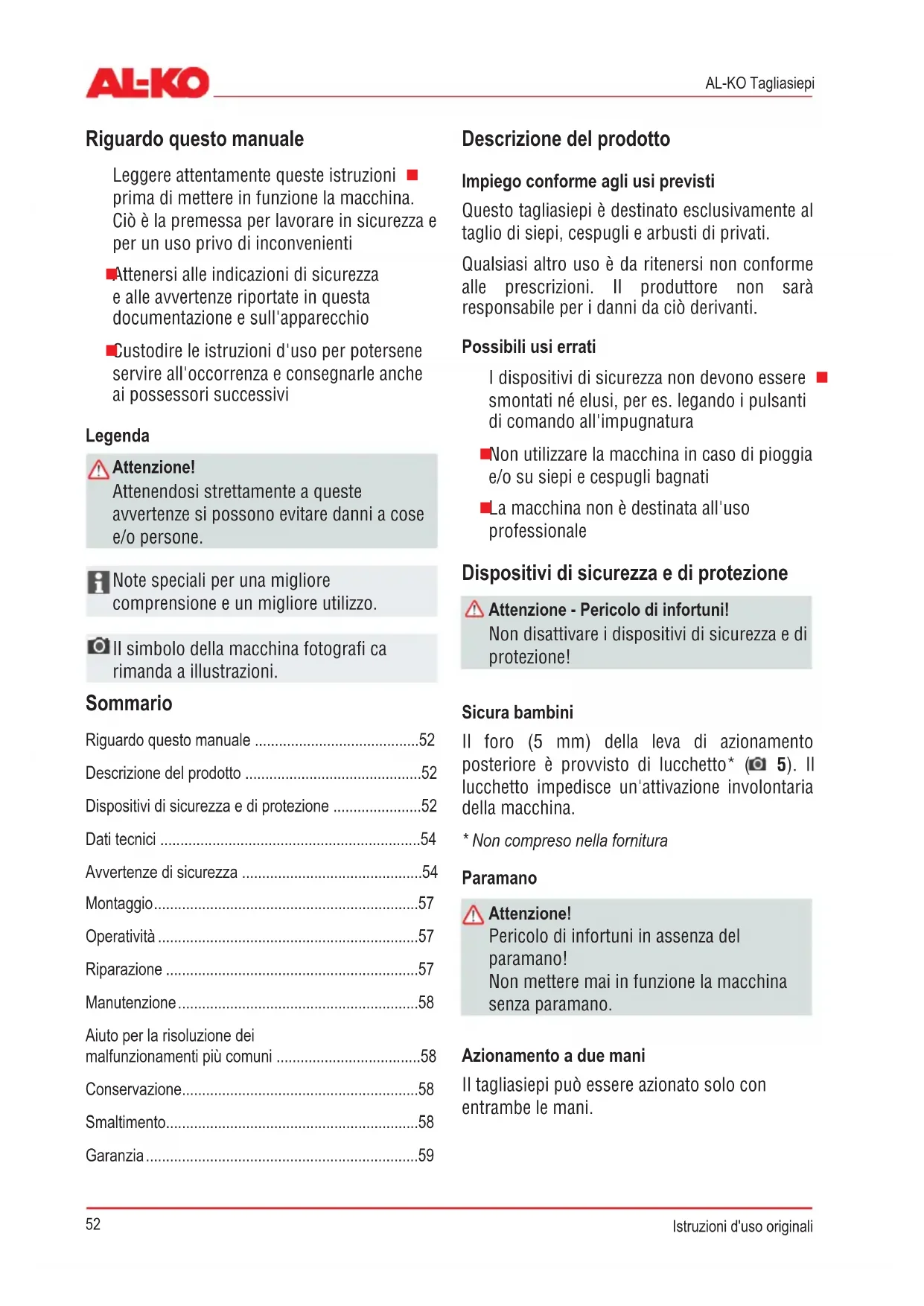

Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Ciò è la premessa per lavorare in sicurezza e per un uso privo di inconvenienti.
Attenersi alle indicazioni di sicurezza e alle avvertenze riportate in questa documentazione e sull'apparecchio. Custodire le istruzioni d'uso per potersene servire all'occorrenza e consegnarle anche ai possessori successivi.
Legenda
Attenzione!
Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.
Note speciali per una migliore comprensione e un migliore utilizzo. Il simbolo della macchina fotografica rimanda a illustrazioni.
Sommario
Riguardo questo manuale .52 Descrizione del prodotto 52 Dispositivi di sicurezza e di protezione 52 Dati tecnici 54 Avvertenze di sicurezza 54 Montaggio 57 Operatività 57 Riparazione 57 Manutenzione 58 Aiuto per la risoluzione dei malfunzionamenti più comuni 58 Conservazione 58 Smaltimento 58 Garanzia 59
Descrizione del prodotto
Impiego conforme agli usi previsti
Questo tagliasiepi è destinato esclusivamente al taglio di siepi, cespugli e arbusti di privati.
Qualsiasi altro uso è da ritenersi non conforme alle prescrizioni. Il produttore non sarà responsabile per i danni che ne derivano.
Possibili usi errati
I dispositivi di sicurezza non devono essere smontati né elusi, per es. legando i pulsanti di lavoro all'impugnatura.
Non utilizzare la macchina in caso di pioggia e/o su siepi e cespugli bagnati. La macchina non è destinata all'uso professionale.
Dispositivi di sicurezza e di protezione.
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di protezione!
Sicura bambini.
Il foro (5 mm) della leva di azionamento posteriore è provvisto di lucchetto* (10 5). Il lucchetto impedisce un'attivazione involontaria della macchina.
- Non compreso nella fornitura.
Paramano.
Attenzione!
Pericolo di infortuni in assenza del paramano!
Non mettere mai in funzione la macchina senza il paramano.
Azionamento a due mani.
Il tagliasiepi deve essere azionato solo con entrambe le mani.

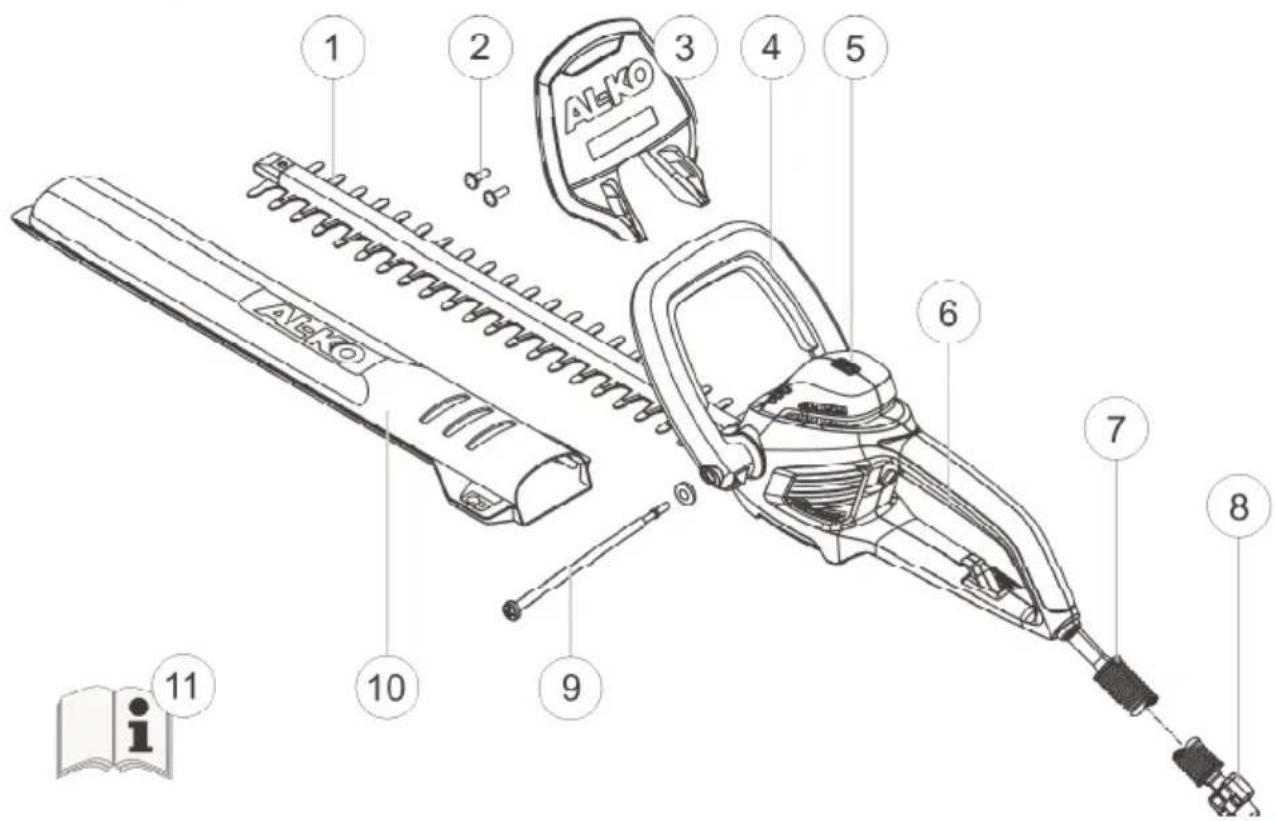

Schema del prodotto.
| 1 Lama 7 Cavo di sicurezza | ||
| 2 Viti per il montaggio del paramano 8 Dispositivo antistrappo | ||
| 3 Paramano 9 Perno tenditore e rondella per l'impugnatura | regolabile | |
| 4 Impugnatura anteriore con pulsante di lavoro 10 Copertura | lama | |
| 5 Livella a bolla 11 Istruzioni per l'uso | ||
| 6 Impugnatura posteriori con pulsante di lavoro |
Significato dei simboli sulla macchina
Indossare occhiali protettivi.
Attenzione! Particolare attenzione durante l'impiego.
Leggere e seguire le indicazioni del Libretto di istruzioni.
Staccare immediatamente la spina dall'alimentazione elettrica se il cavo è stato danneggiato o tagliato.
Non esporre la macchina alla pioggia.
Dati tecnici
| Dati tecnici | HT 600 Flexible Cut | HT 700 Flexible Cut |
| Potenza assorbita 600 W 700 W | ||
| Lunghezza lama 600 mm 650 mm | ||
| Potenza di taglio 24 mm 24 mm | ||
| Peso totale 4,1 kg 4,5 kg | ||
| Valori di vibratione nell"impugnatura * 4,8 m/s2 4,1 m/s2 | ||
| Tensione di alimentazione 230V~240V / 50Hz 230V~240V / 50Hz | ||
| Classe di isolamento | ☐/ II / II | ☐ |
| Cadenza al minimo 1700 min | -1 | 1700 min-1 |
| Livello di pressione acustica LPA | 90 dB (A) 94 dB(A) |
- Il valore di vibrazione indicato è stato misurato secondo il tipo di prova standard e può essere utilizzato per il confronto con utensili elettrici.
Avvertenze di sicurezza
Indicazioni di sicurezza generali per gli utensili elettrici
Attenzione!
Il valore di vibrazione durante l'uso dell'utensile elettrico può differire dal valore indicato a seconda dell'impiego dell'apparecchio.
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di protezione!
Attenzione!
Leggere tutte le indicazioni di sicurezza e le istruzioni.
La mancata osservanza delle indicazioni di sicurezza può causare scosse elettriche, incendi e/o lesioni gravi.
Custodire tutte le indicazioni di sicurezza e le istruzioni per usi futuri.
Attenzione - Pericolo corrente elettrica!
Staccare immediatamente la spina dall'alimentazione elettrica se il cavo è stato danneggiato o spezzato!
Attenzione!
Utilizzare la macchina solo in condizioni tecniche perfette!
Prima di ogni uso controllare che macchina, cavo e spina non siano danneggiati; le parti danneggiate devono essere riparate o sostituite in un'officina specializzata.
Sicurezza del luogo di lavoro
Mantenere la zona di lavoro pulita e ben illuminata.
Il disordine o le zone di lavoro non illuminate possono essere causa di infortuni.
Non lavorare con l'utensile elettrico in zone a rischio di esplosione in cui si trovano liquidi, gas o polveri infiammabili. Gli utensili elettrici generano scintille che possono infiammare la polvere o i vapori.
Durante l'uso dell'utensile elettrico, mantenere lontani bambini e altre persone. In caso di distrazione si può perdere il controllo dell'apparecchio.
Sicurezza elettrica
La spina di collegamento dell'utensile elettrico deve adattarsi alla presa. Non modificare la spina in alcun modo. Non utilizzare adattatori per spine con utensili elettrici provvisti di protezione di terra.
Le spine non modificate e le prese adatte riducono il rischio di scossa elettrica.
Evitare il contatto del corpo con superfici collegate a massa, quali tubi, termosifoni, fornelli e frigoriferi.
Se il proprio corpo è collegato a massa, aumenta il rischio di scossa elettrica.
Mantenere gli utensili elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un utensile elettrico aumenta il rischio di scossa elettrica.
Non utilizzare il cavo per altri scopi, ad esempio per trasportare l'utensile elettrico, per appenderlo o per staccare la spina dalla presa. Mantenere il cavo lontano da calore, olio, spigoli taglienti o parti dell'apparecchio in movimento.
I cavi danneggiati o aggrovigliati aumentano il rischio di scossa elettrica.
Quando si lavora all'aperto con un utensile elettrico, utilizzare solo prolunghe idonee ad ambienti esterni.
L'uso di una prolunga idonea ad ambienti esterni riduce il rischio di scossa elettrica.
Qualora non fosse possibile evitare di utilizzare l'utensile elettrico in un ambiente umido, utilizzare un interruttore differenziale.
L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
Sicurezza delle persone.
Prestare attenzione, badare a ciò che si fa e mettersi al lavoro con un utensile elettrico usando giudizio. Non utilizzare utensili elettrici quando si è stanchi o sotto l'influenza di droghe, alcol o medicinali.
Un attimo di disattenzione nell'uso dell'utensile elettrico può causare lesioni gravi.
Indossare un'attrezzatura di protezione personale e sempre occhiali protettivi. Indossando un'attrezzatura di protezione personale come mascherina, scarpe di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell'utensile elettrico, si riduce il rischio di lesioni.
Evitare la messa in funzione involontaria. Prima di collegare l'utensile elettrico all'alimentazione di corrente, di prenderlo o di trasportarlo, sincerarsi che sia spento. Se si trasporta l'utensile elettrico tenendo il dito sull'interruttore o si collega l'apparecchio acceso all'alimentazione di corrente, possono verificarsi infortuni.
Prima di accendere l'utensile elettrico, rimuovere utensili di regolazione e chiavi per dadi.
Un utensile o chiave situato in una parte rotante dell'apparecchio può causare lesioni.
Evitare posture innaturali. Assicurarsi di poggiare in modo sicuro sul suolo e mantenere sempre l'equilibrio.
In situazioni inattese, ciò consente di controllare meglio l'utensile elettrico.
Indossare indumenti adeguati. Non indossare indumenti ampi né ornamenti. Mantenere capelli, indumenti e guanti lontani dalle parti in movimento.
Gli indumenti non aderenti, gli ornamenti o i capelli lunghi possono venire afferrati dalle parti in movimento.
Se è possibile montare dispositivi per l'aspirazione e la raccolta della polvere, assicurarsi che siano collegati e che vengano utilizzati correttamente.
L'impiego di un dispositivo per l'aspirazione delle polveri può ridurre i rischi legati alla polvere.
Uso e maneggio dell'utensile elettrico.
Non sovraccaricare l'apparecchio. Utilizzare l'utensile elettrico destinato al proprio lavoro.
Con l'utensile elettrico adatto si lavora meglio e con maggiore sicurezza nel campo di applicazione indicato.
Non utilizzare utensili elettrici con l'interruttore difettoso.
Un utensile elettrico che non è più possibile accendere o spegnere è pericoloso e deve essere riparato.
Prima di regolare l'apparecchio, sostituire accessori o mettere da parte l'apparecchio, staccare la spina alla presa. Questa precauzione impedisce l'avviamento involontario dell'utensile elettrico.
Mantenere gli utensili elettrici non utilizzati fuori della portata dei bambini. Non consentire l'uso dell'apparecchio a persone che non ne abbiano dimestichezza o che non abbiano letto queste istruzioni.
Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
Sottoporre gli utensili elettrici a cure meticolose. Controllare se le parti mobili funzionano correttamente e non restano bloccate e se vi sono parti rotte o danneggiate al punto da compromettere il funzionamento dell'utensile elettrico. Prima di usare l'apparecchio, far riparare le parti danneggiate.
Molti infortuni sono causati da utensili elettrici sottoposti a una manutenzione insufficiente.
Mantenere gli utensili da taglio affilati e puliti.
Gli utensili da taglio sottoposti a cure meticolose e affilati si bloccano di meno e sono più facili da usare.
Utilizzare l'utensile elettrico, gli accessori, le parti intercambiabili ecc. secondo le presenti istruzioni. Nell'uso, tener conto delle condizioni di lavoro e dell'azione da svolgere.
L'uso degli utensili elettrici per applicazioni diverse da quelle previste può portare a situazioni pericolose.
Servizio di assistenza
Affidare la riparazione dell'utensile elettrico solo a personale tecnico qualificato che faccia uso di ricambi originali.
In questo modo si garantisce il mantenimento della sicurezza dell'utensile elettrico.
Norme di sicurezza per l'uso
Maneggiare la macchina sempre con entrambe le mani. Tenere corpo e indumenti lontani dalla lama. Non rimuovere il materiale tagliato quando il motore è acceso. Quando si ripone/trasporta la macchina: spegnere la macchina, staccare la spina di alimentazione, infilare la copertura. Non afferrare mai la macchina alla lama. Trasportare la macchina solo dall'impugnatura. La tensione della rete domestica deve coincidere con le indicazioni sulla tensione di rete riportate nei dati tecnici. Utilizzare sempre lo speciale dispositivo antistrappo per la prolunga.
Tenere lontano il cavo dall'area di taglio e farlo passare sempre lontano dalla macchina.
Montaggio
Il simbolo della macchina fotografica rimanda a illustrazioni a pagina 3.
- Fissare il paramano al corpo utilizzando le viti in dotazione (1).
- Aprire un poco l'impugnatura e inserirla nel corpo (2a). La dentatura deve scattare in posizione.
- Aprire il bilanciere dell'impugnatura verso l'esterno e mantenerlo fermo (2b).
- Inserire il perno tenditore attraverso l'impugnatura e il corpo e avvitarlo a mano nel bilanciere (2c).
- Avvitare saldamente il perno tenditore finché sia possibile far aderire il bilanciere all'impugnatura esercitando una forza ridotta.
- Passare il cavo di prolunga attraverso il dispositivo antistrappo (3).
Operatività
Attenzione - Pericolo di infortuni!
La macchina deve essere azionata solo dopo essere stata completamente montata! Rispettare le indicazioni di sicurezza per l'uso!
Regolazione dell'impugnatura anteriore 1.
Aprire il bilanciere a.
Portare l'impugnatura nella posizione b. desiderata
Chiudere il bilanciere c.
- Collegare il cavo di rete alla rete elettrica.
- Afferrare con una mano l'impugnatura anteriore, poi quella posteriore.
- Premere i due pulsanti delle maniglie (4) - l'apparecchio si accende.
- Durante il lavoro, mantenere premuti i due pulsanti.
- Non appena si rilascia un pulsante, il tagliasiepi si spegne.
Indicazioni per il lavoro
Tagliare sempre prima i due lati della siepe, successivamente la parte superiore. In questo modo il materiale tagliato non cade sulle zone non ancora potate.
La livella a bolla integrata agevola il taglio rettilineo (C5).
Le siepi dovrebbero essere tagliate sempre in forma trapezoidale. Ciò impedisce che i rami inferiori diventino meno spessi (C8).
Riparazione
Le riparazioni devono essere eseguite solo da aziende specializzate o dai nostri Centri assistenza AL-KO.
Manutenzione
Attenzione - Pericolo corrente elettrica!
Prima di qualunque lavoro di manutenzione e cura scollegare la spina di alimentazione!
Attenzione - Pericolo di infortuni!
Per qualunque intervento di manutenzione e cura della lama, indossare sempre guanti da lavoro!
- Dopo ogni utilizzo pulire sempre la lama e il corpo del tagliasiepi con una spazzola o un panno. Non utilizzare acqua né detergenti aggressivi - rischio di corrosione!
- Oliare leggermente la barra della lama con un olio protettivo adatto.
- Controllare che tutte le viti siano serrate.
- Controllare regolarmente la lama. Rivolgersi ad un Centro assistenza AL-KO nei seguenti casi:
Lama difettosa, lama smussata, usura eccessiva.
Conservazione
La copertura della lama può essere applicata alla parete e usata per riporre il tagliasiopi.
Assicurarsi che le viti siano ben serrate!
Conservare la macchina sempre con la spina di alimentazione staccata.
Conservare la macchina sempre con la copertura di protezione applicata.
Asciugare la macchina e conservarla fuori dalla portata di bambini e persone non autorizzate all'uso. Assicurare la macchina con un lucchetto* (C6).
- Non compreso nella fornitura.
Smaltimento
Non smaltire vecchie macchine, pile o batterie con i rifiuti domestici!
Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.
Aiuto per la risoluzione dei malfunzionamenti più comuni
| Malfunzionamento Possibili cause Soluzione | |
| La macchina non funziona | Nessuna alimentazione elettrica |
| Cavo della macchina guasto Consultare un Centro assistenza AL-KO | |
| La macchina funziona irregularamente | Prolunga danneggiata Controllare la prolunga |
| Interruttore on/off guasto Consultare un Centro assistenza AL-KO | |
| Guasto interno Consultare un Centro assistenza AL-KO | |
| Il motore è accesso, ma lalama rimane ferma | Guasto interno Consultare un Centro assistenza AL-KO |
| Lalama si surriscalda | Assenza di lubrizcazione Oliare leggermente la lama |
| Lama penza fi lo Consultare un Centro assistenza AL-KO | |
| Intaccature nella lama Consultare un Centro assistenza AL-KO |
In presenza di anomalie che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio assistenza clienti di zona.
Dichiarazione di conformità CE
Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UE armonizzate, degli standard di sicurezza UE e degli standard specifici del prodotto.
Prodotto
Tagliasiepi elettrico
Numero di serie
G 2402405
Costruttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359Kotz
Delegato
Anton Eberle
Ichenhauser Str. 14
D-89359Kotz
Tipo
HT 600 Flexible Cut
HT 700 Flexible Cut
Direttive UE
98/37/CE (fino al 28.12.09)
2006/42/CE (dal 29.12.09)
2006/95/CE
2004/108/CE
2000/14/CE
Norme armonizzate
EN 60745-2-15
EN 60745-2-5/AB
Livello di potenza acustica
misurato / garantito
HT 600 Flexible Cut 107 / 107 dB(A)
HT 700 Flexible Cut 103 / 103 dB(A)
Valutazione di conformità
2000/14/CE, Appendice V
Kotz, 20.10.2009
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
Utilizzo corretto della macchina
Rispetto delle istruzioni per l'uso
Impiego di ricambi originali
Tentativi di riparazione sulla macchina
Modifiche tecniche alla macchina
Impiego non conforme alle prescrizioni
(per es. impiego professionale o in ambito pubblico)
Sono esclusi dalla garanzia:
Danni alla vernice riconducibili alla normale usura
Particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)
Motori a combustione - Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
Smaltimento ecologico
Gli apparecchi, le batterie o gli accumulatori fuori uso non vanno gettati nei rifiuti domestici!
Sono garantiti:
Danni alla vernice dovuti all'usura normale. Parti soggette a usura, che sulla scheda ricambi siano contrassegnate da XXX XXX (X)
- NUMERO DI SERIE
- PRODUTTORE
- RAPPRESENTANTE AUTORIZZATO
- MODELLO
- DIRETTIVE UE
- LEGENDA
- ATTENZIONE
- SOMMARIO
- DESCRIZIONE DEL PRODOTTO
- IMPIEGO CONFORME AGLI USI PREVISTI
- POSSIBILI USI ERRATI
- DISPOSITIVI DI SICUREZZA E DI PROTEZIONE
- ATTENZIONE - PERICOLO DI INFORTUNI
- SICURA BAMBINI
- PARAMANO
- AZIONAMENTO A DUE MANI
- SCHEMA DEL PRODOTTO
- SIGNIFICATO DEI SIMBOLI SULLA MACCHINA
- AVVERTENZE DI SICUREZZA
- ATTENZIONE - PERICOLO CORRENTE ELETTRICA
- SICUREZZA DEL LUOGO DI LAVORO
- SICUREZZA ELETTRICA
- SICUREZZA DELLE PERSONE
- USO E MANEGGIO DELL'UTENSILE ELETTRICO
- SERVIZIO DI ASSISTENZA
- NORME DI SICUREZZA PER L'USO
- MONTAGGIO
- OPERATIVITÀ
- INDICAZIONI PER IL LAVORO
- RIPARAZIONE
- MANUTENZIONE
- CONSERVAZIONE
- SMALTIMENTO
- NON SMALTIRE VECCHIE MACCHINE, PILE O BATTERIE CON I RIFIUTI DOMESTICI
- AIUTO PER LA RISOLUZIONE DEI MALFUNZIONAMENTI PIÙ COMUNI
- DICHIARAZIONE DI CONFORMITÀ CE
- PRODOTTO
- COSTRUTTORE
- DELEGATO
- TIPO
- NORME ARMONIZZATE
- LIVELLO DI POTENZA ACUSTICA
- VALUTAZIONE DI CONFORMITÀ
- SMALTIMENTO ECOLOGICO
Marca : AL-KO
Modello : HT 700
Categoria : Tagliasiepi
