| Tipo de produto | Aparador de sebes elétrico (tesoura de sebes) |
| Marca | AL-KO |
| Modelo | HT 700 (Corte Flexível) |
| Consumo elétrico | 700 W |
| Tensão da rede | 230 V ~ 240 V / 50 Hz |
| Classe de isolamento | II |
| Comprimento da lâmina | 650 mm |
| Espessura máxima de corte | 24 mm |
| Velocidade de corte em vazio | 1700 min⁻¹ |
| Peso total | 4,5 kg |
| Nível de pressão sonora (LPA) | 94 dB(A) |
| Nível de vibração (punho) | 4,1 m/s² |
| Uso conforme | Corte não profissional de sebes, arbustos e árvores |
| Segurança | Comando de duas mãos, proteção para as mãos, proteção infantil (cadeado) |
| Dispositivos | Pega ajustável, nível de bolha, braçadeira para cabo |
| Manutenção e limpeza | Limpar lâmina e carcaça com escova/pano, lubrificar a barra porta-lâmina |
| Peças sobressalentes e reparabilidade | Reparação pelo SAV AL-KO ou especialistas, usar peças originais |
| Garantia | Garantia legal conforme o país, cobre defeitos de material e fabrico |
| Armazenamento | Local seco, fora do alcance de crianças, com proteção da lâmina e cadeado |
Perguntas frequentes - HT 700 AL-KO
Perguntas dos utilizadores sobre HT 700 AL-KO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Cortadores de Cerca-Viva em formato PDF gratuitamente! Encontre o seu manual HT 700 - AL-KO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HT 700 da marca AL-KO.
MANUAL DE UTILIZADOR HT 700 AL-KO
Acionamento bimanual
Significado dos símbolos no aparelho
Leia este manual de instruções antes de proceder à colocação em funcionamento. Isto é essencial para um funcionamento seguro e um manuseamento sem problemas.
Tenha atenção aos avisos de segurança e advertências constantes desta documentação e no aparelho.
Guarde o manual de instruções para futura referência e utilização e entregue-o também ao futuro utilizador.
Explicação dos símbolos
Atenção!
O cumprimento rigoroso destas indicações de advertência pode evitar danos pessoais e/ou materiais.
Indicações especiais para facilitar a compreensão e o manuseamento. O símbolo da fotografia indica a existência de imagens.

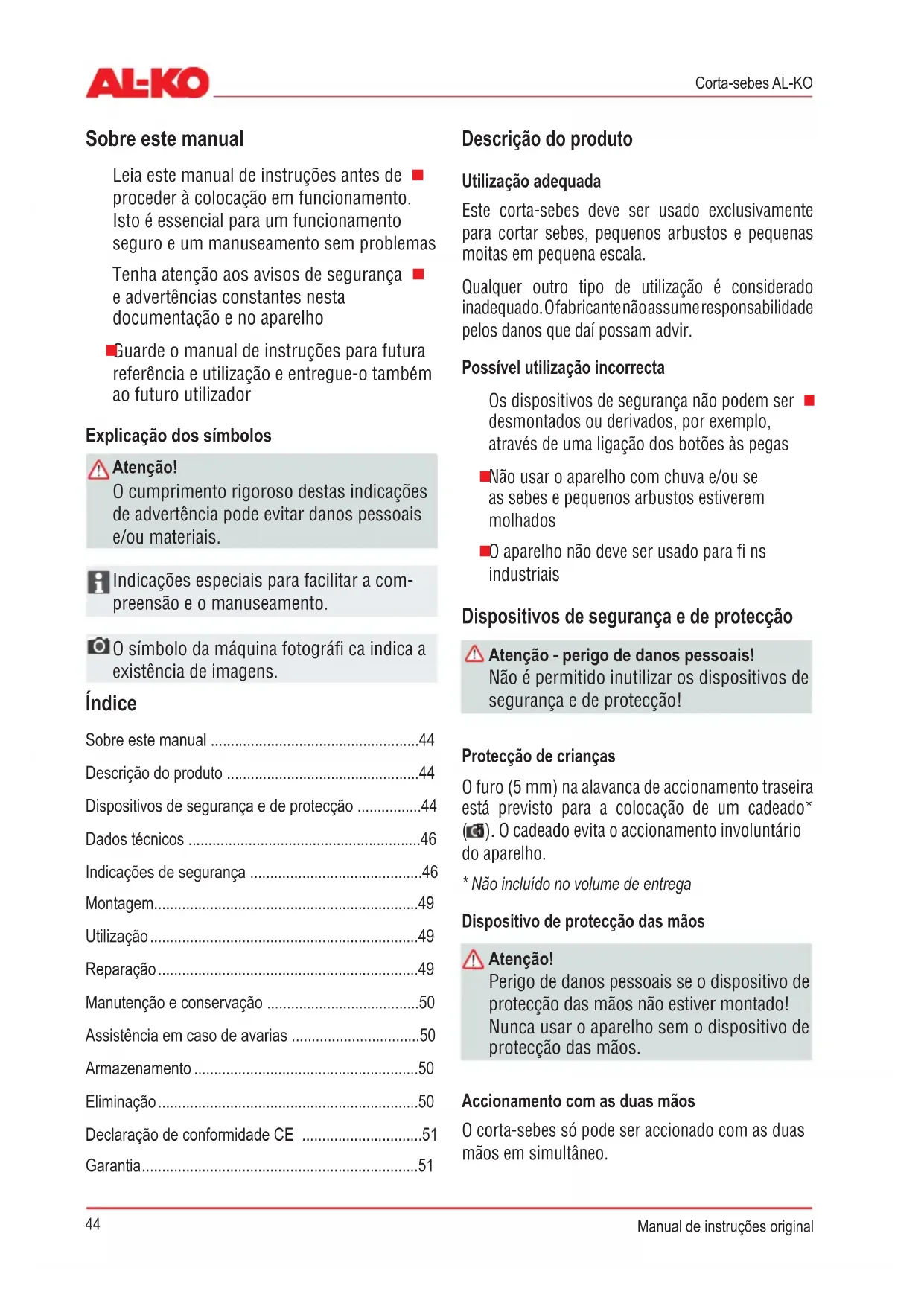

Índice
Sobre este manual 44 Descrição do produto 44 Dispositivos de segurança e de proteção 44 Dados técnicos 46 Indicações de segurança 46 Montagem 49 Utilização 49 Reparação 49 Manutenção e conservação 50 Assistência em caso de avarias 50 Armazenamento 50 Eliminação 50 Declaração de conformidade CE 51 Garantia 51
Descrição do produto
Utilização adequada
Este corta-sebes deve ser usado exclusivamente para cortar sebes, pequenos arbustos e pequenas moitas em pequena escala.
Qualquer outro tipo de utilização é considerado inadequado. O fabricante não assume responsabilidade pelos danos que daí possam advir.
Possível utilização incorreta
Os dispositivos de segurança não podem ser desmontados ou modificados, por exemplo, através de uma ligação dos botões às pegas.
Não utilize o aparelho com chuva e/ou se as sebes e pequenos arbustos estiverem molhados. O aparelho não deve ser usado para fins industriais.
Dispositivos de segurança e de proteção
Atenção - perigo de danos pessoais!
Não é permitido inutilizar os dispositivos de segurança e de proteção!
Proteção de crianças
O furo (5 mm) na alavanca de acionamento traseira está previsto para a colocação de um cadeado* (6). O cadeado evita o acionamento involuntário do aparelho.
*Não incluído no volume de entrega
Dispositivo de proteção das pessoas
Atenção!
Perigo de danos pessoais se o dispositivo de proteção das pessoas não estiver montado! Nunca usar o aparelho sem o dispositivo de proteção das pessoas.
Acionamento com as duas mãos
O corta-sebes só pode ser acionado com as duas mãos simultaneamente.

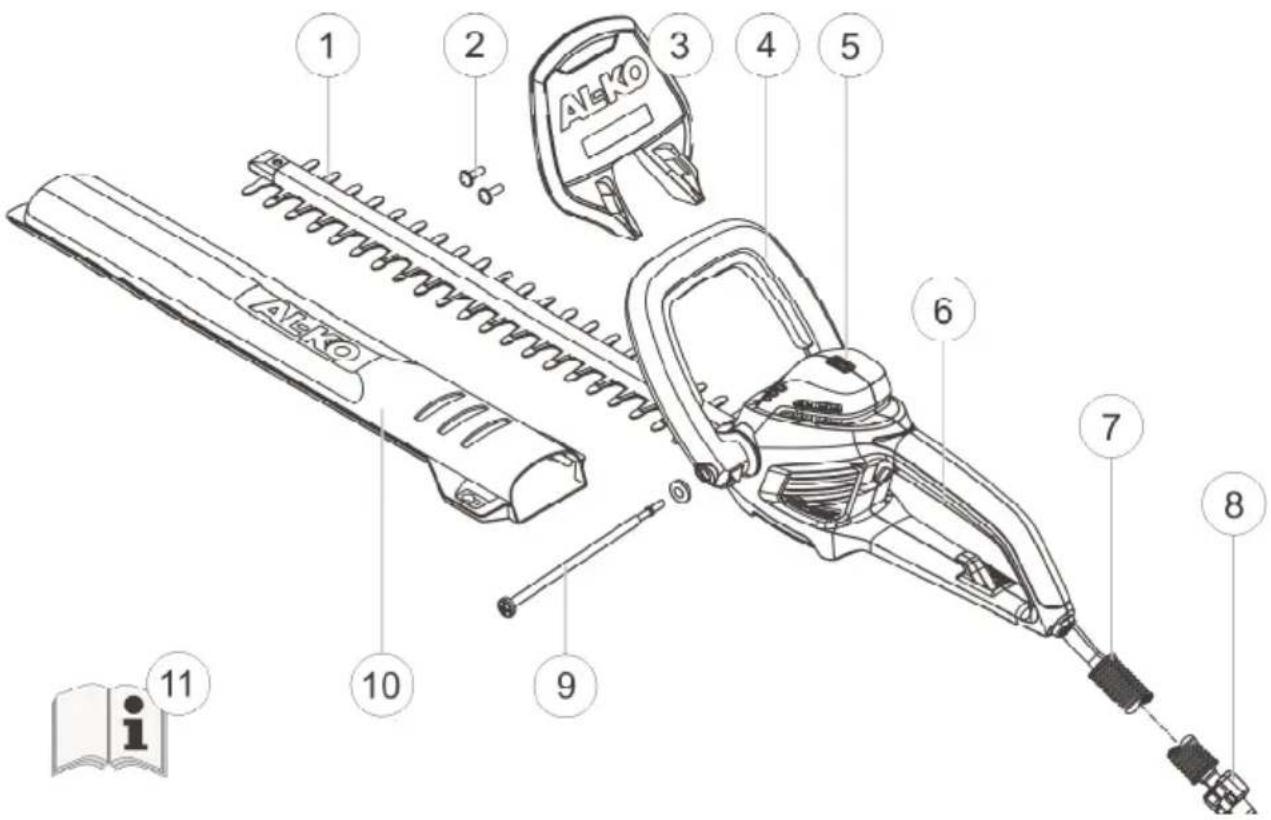

Vista geral do produto
| 1 | Lâmina de corte 7 Cabo de segurança | ||
| 2 | Parafusos para a montagem da proteção das mãos | 8 | Dispositivo de redução da tensão do cabo |
| 3 | Dispositivo de proteção das mãos | 9 | Pino de fixação e anilha para pega ajustavel |
| 4 | Pega dienteira com botão 10 Cobertura de proteção da lâmina de corte | ||
| 5 | Nível de bolha de ar 11 Manual de instruções | ||
| 6 | Pega traseira com botão |
Significado dos símbolos do aparelho
Usar óculos de proteção.
Atenção! Tenha especial cuidado durante o manuseamento.
Ler o manual de instruções antes de usar o aparelho.
Desligar imediatamente a ficha da tomada se o cabo estiver danificado ou cortado.
Não expor o aparelho à chuva.
Dados técnicos
| Dados téncicos | HT 600 Flexible Cut | HT 700 Flexible Cut |
| Potência 600 W 700 W | ||
| Comprimento da lâmina 600 mm 650 mm | ||
| Espessura de corte 24 mm 24 mm | ||
| Peso total 4,1 kg 4,5 kg | ||
| Valores de vibração na pega * 4,8 m/s² 4,1 m/s² | ||
| Tensão de rede 230V~240V / 50Hz 230V~240V / 50Hz | ||
| Classe de isolamento | ☐/II/II | ☐ |
| N° de%cursos em vazio 1700 min | -1 | 1700 min-1 |
| Nível de ruido LPA | 90 dB (A) | 94 dB(A) |
- O valor da vibração indicado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar ferramentas elétricas.
Indicações de segurança
Indicações gerais de segurança para ferramentas elétricas
Atenção!
O valor da vibração durante a utilização da ferramenta elétrica pode diferir do valor indicado, consoante a aplicação do aparelho.
Atenção - perigo de danos pessoais!
Não é permitido inutilizar os dispositivos de segurança e de proteção!
Atenção!
Leia todas as indentações de segurança e instruções.
A inobservância das indentações de segurança e das instruções podem provocar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indentações de segurança e instruções para futura referência.
Atenção - Perigo provocado pela corrente!
Desligar imediatamente a ficha da tomada se o cabo estiver danificado ou cortado!
Atenção!
Utilize o aparelho apenas em perfeitas condições técnicas!
Verifique a existência de danos no aparelho, no cabo e na ficha antes de cada utilização. Se as peças estiverem danificadas, devem ser reparadas ou substituídas numa loja especializada.
Mantenha o seu local de trabalho limpo e bem iluminado.
Não trabalhe com a ferramenta elétrica num ambiente com risco de explosão, onde se encontrem líquidos, gases ou pós inflamáveis. As ferramentas elétricas produzem faíscas que podem inflamar o pó ou os vapores.
Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo do aparelho.
Segurança elétrica
A ficha de ligação da ferramenta elétrica tem de estar à medida da tomada. A ficha não pode ser alterada em circunstância alguma. Não utilize fichas adaptadoras juntamente com ferramentas elétricas protegidas com ligação à terra.
O risco de choques elétricos é menor em caso de não alteração das fichas e da utilização de tomadas bem adaptadas.
Evite tocar em superfícies ligadas à terra, tais como tubos, aquecimentos, fornos e frigoríficos.
Existe um risco elevado de choque elétrico se o seu corpo estiver em contacto com ligações à terra.
Mantenha as ferramentas elétricas afastadas da chuva e da umidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico.
Não utilize o cabo para fins alternativos, tais como transporte e pendurar a ferramenta elétrica ou para puxar a sua ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas vivas ou de peças móveis do aparelho.
Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
A utilização de um cabo de extensão adequado para o exterior diminui o risco de choques elétricos.
Se não for possível fazer a utilização da ferramenta elétrica em ambientes úmidos, utilize um dispositivo de corrente residual.
A utilização de um dispositivo de corrente residual reduz o risco de um choque elétrico.
Segurança das pessoas
Mantenha-se sempre atento e proceda cautelosamente quando trabalhar com uma ferramenta elétrica. Não utilize nenhuma ferramenta elétrica se estiver cansado ou sob o efeito de estupefacientes, álcool ou medicamentos.
Um momento de desatenção ao utilizar a ferramenta elétrica pode levar à ocorrência de ferimentos graves.
Utilize equipamento pessoal de proteção e use sempre óculos de proteção.
A utilização de equipamento pessoal de proteção, como máscara respiratória, sapatos antiderrapantes, capacete ou proteção auricular, consoante o tipo e a aplicação da ferramenta elétrica, reduz o risco de ferimentos.
Evite o acionamento acidental do aparelho. Certifique-se de que a ferramenta elétrica está desligada antes de a ligar à corrente elétrica, de a guardar ou de a transportar.
Se tiver o dedo no interruptor durante o transporte da ferramenta elétrica ou se o aparelho estiver ligado quando o ligar à corrente, tal pode provocar acidentes.
Retire ferramentas de ajuste ou chaves de parafusos da ferramenta elétrica antes de a ligar.
Uma ferramenta ou chave que se encontre numa peça rotativa do aparelho pode causar ferimentos.
Evite uma postura incorreta. Adote uma posição segura e mantenha sempre o equilíbrio.
Desta forma, poderá controlar melhor a ferramenta elétrica em situações inesperadas.
Utilize vestuário adequado. Não use roupas largas nem joias. Mantenha o cabelo, a roupa e as luvas afastados de peças móveis.
Roupas largas, joias ou cabelo comprido podem ficar presos nas peças móveis.
Se houver a possibilidade de montar dispositivos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são utilizados corretamente.
A utilização de um aspirador de pó pode diminuir os riscos provocados pelo pó.
Utilização e manuseamento da ferramenta elétrica.
Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para cada trabalho específico.
Com a ferramenta elétrica adequada, trabalhará melhor e com maior segurança.
Não utilize nenhuma ferramenta elétrica cujo interruptor esteja danificado.
Uma ferramenta elétrica que já não se consiga ligar ou desligar é perigosa e tem de ser reparada.
Retire a ficha da tomada de corrente elétrica antes de efetuar ajustes no aparelho, substituir acessórios ou guardar o aparelho. Esta medida preventiva evita o arranque inadvertido da ferramenta elétrica.
Mantenha as ferramentas elétricas que não estão a ser utilizadas fora do alcance das crianças. Não deixe que o aparelho seja utilizado por pessoas que não estejam familiarizadas com a sua utilização nem tenham lido estas instruções.
As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
Conserve as ferramentas elétricas em boas condições. Verifique se as peças móveis funcionam na perfeição e não prendem, se há peças partidas ou se estão danificadas, uma vez que estas situações prejudicam o funcionamento da ferramenta elétrica. Mande reparar as peças danificadas antes de utilizar o aparelho.
Muitos acidentes são causados por ferramentas elétricas em mau estado de conservação.
Mantenha as ferramentas de corte afiadas e limpas.
Ferramentas de corte bem conservadas, com os gumes afiados, encravam menos e são mais fáceis de manusear.
Utilize a ferramenta elétrica, os acessórios, as ferramentas de inserção, etc., de acordo com estas instruções. Tenha em conta as condições de trabalho e a atividade a executar.
A utilização de ferramentas elétricas para fins diferentes dos previstos pode levar a situações perigosas.
Assistência Técnica
Mande reparar a sua ferramenta elétrica apenas por pessoal técnico qualificado, utilizando peças sobressalentes originais.
Desta forma, garante-se a segurança da ferramenta elétrica.
Indicações de segurança sobre o funcionamento
Usar sempre as luvas para manusear o aparelho.
Manter o corpo e o vestuário afastados do mecanismo de corte.
Não tocar nos galhos enquanto o motor estiver em funcionamento.
Se deixar/transportar o aparelho:
Desligar o aparelho.
Desligar a ficha de rede.
Colocar a cobertura de proteção
Nunca pegar no aparelho pela lama de corte
Pegar no aparelho só pela pega
A tensão de rede doméstica tem de coincidir com as indicações da tensão de rede apresentadas nos dados técnicos. Usar sempre o dispositivo especial de redução da tensão para o cabo de extensão. Manter o cabo afastado da área de corte e afastá-lo sempre da máquina.
Montagem
A montagem da máquina é facilitada pelas imagens da página 3.
- Use os parafusos fornecidos para fixar o dispositivo de proteção de mãos à estrutura. (1).
- Afaste ligeiramente a pega e encaixe a mesma na caixa (2a). A engrenagem tem de engatar. Dobre o balancim na pega para fora e prenda-o. (2b)
- Introduza o pino de fixação na pega e na caixa e aparafuse-o manualmente ao balancim. (2c)
- Aperte o pino de fixação de modo a ser possível colocar o balancim na pega exercendo pouca força.
- Enfie o cabo de extensão no dispositivo de redução da tensão (3).
Utilização
Atenção - perigo de danos pessoais! O aparelho só pode ser utilizado depois de estar totalmente montado! Respeite as indicações de segurança sobre o funcionamento!
Ajustar a pega dianteira.
Estenda o balanceiro.
Coloque a pega na posição pretendida. Recolha o balanceiro.
- Ligue o cabo de rede à rede elétrica.
- Com uma mão, agarre na pega dianteira e, a seguir, na pega traseira.
- Prima também os botões da pega (4) - o aparelho entra em funcionamento.
- Mantenha também os botões premidos durante o trabalho.
- Se soltar um dos botões, o corta-sebes desliga-se.
Indicações de trabalho
Cortar sempre primeiro os dois lados de uma sebe e só depois a parte de cima. Desta forma, o que se está a cortar não cai nas zonas ainda não tratadas.
O nível de bolha de ar integrado facilita a execução de um corte direito (15).
As sebes devem ser sempre cortadas em formato trapezoidal. Tal evita o desbaste dos ramos inferiores (18).
Reparação
Os trabalhos de reparação devem ser efetuados exclusivamente por lojas especializadas ou pelos pontos de assistência AL-KO.
Manutenção e conservação
Atenção - Risco de choque elétrico! Retirar sempre a ficha da corrente antes de qualquer trabalho de manutenção e conservação! Atenção - risco de danos pessoais!
Use sempre luvas de trabalho durante os trabalhos de manutenção e conservação na lâmina de corte!
- Depois de cada utilização, limpe a lâmina de corte e a estrutura com uma escova ou com um pano. Não utilize água e/ou detergentes agressivos - perigo de corrosão!
- Lubrifique ligeiramente a vara da lâmina com um lubrificante protetor adequado.
- Verifique o aperto de todos os parafusos.
- Verifique regularmente a lâmina de corte. Contacte o ponto de assistência AL-KO em caso de:
Lâmina de corte defeituosa, lâmina de corte gasta, desgaste excessivo.
Armazenamento
O dispositivo de proteção da lâmina pode ser colocado na parede para servir de suporte ao corta-sebes. Verificar se os parafusos estão bem fixados!
Guarde o aparelho sempre com a ficha de rede recolhida. Guarde o aparelho com a cobertura de proteção colocada. Guarde o aparelho num local seco e inacessível a crianças e pessoas não autorizadas. Proteja o aparelho com cadeado* (6)
- Não incluído
Eliminação
Não elimine aparelhos fora de uso, pilhas e baterias juntamente com o lixo doméstico!
A embalagem, o aparelho e os acessórios são fabricados com materiais recicláveis e devem ser eliminados adequadamente.
Assistência em caso de avarias
| Avaria Causa possível Solução | ||
| O aparecido não funciona | Sem rede elétrica | Verificar os fusíveis/cabo de extensão |
| O cabo do aparecido está danifi cado | Contactar o punto de assistência AL-KO | |
| O aparecido travaçao com interruptções | Cabo de extensão danificado | Verificar o cabo de extensão |
| Interruptor de ligar/desligar avariado | Contactar o punto de assistência AL-KO | |
| Avaria interna Contactar o punto de assistência AL-KO | assistência AL-KO | |
| O motor funciona, mas as lâminas fí cam paradas | Avaria interna Contactar o punto de assistência AL-KO | assistência AL-KO |
| As lâminas ficam quentes | Lubrificação insufficiente | Lubrificar ligeiramente as lâminas |
| As lâminas não está afiadas Contactar o punto de assistência AL-KO | ||
| Fendas na lâmina Contactar o punto de assistência AL-KO | ||
Em caso de avarias não indicadas nesta tabela ou que não consiga resolver, contacte o nosso serviço de apoio a cliente pertinente.
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos que o modelo deste produto por nós comercializado corresponde aos requisitos das diretivas harmonizadas da UE, às normas de segurança da UE e às normas específicas do produto.
Produção
Corta-sebes elétrico
N.º de série
G 2402405
Fabricante
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kotz
Representante
Anton Eberle
Ichenhauser Str. 14
D-89359 Kotz
Tipo
HT 600 Flexible Cut
HT 700 Flexible Cut
Directivas UE
98/37/CE (até 28.12.09)
2006/42/CE (a partir de 29.12.09)
2006/95/CE
2004/108/CE
2000/14/CE
Normas harmonizadas
EN 60745-2-15
EN 60745-2-5/AB
Nível de ruído
medido / garantido
HT 600 Flexible Cut 107 / 107 dB(A)
HT 700 Flexible Cut 103 / 103 dB(A)
Avaliação da conformidade
2000/14/CE, Anexo V
Kotz, 20.10.2009
Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico durante o prazo de validade legal aplicável da prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho.
A garantia é válida caso: A garantia não é válida caso:
O aparelho seja usado corretamente
O manual de instruções seja respeitado
Sejam usadas peças sobressalentes
originais
Haja uma tentativa de reparação do aparelho
Sejam feitas alterações técnicas no aparelho
O aparelho não seja usado corretamente (por exemplo, utilização industrial ou comunitária)
Situações não abrangidas pela garantia:
Danos na pintura, provocados pelo desgaste normal
Peças de desgaste que estejam identificadas com XXX XXX (X) no cartão de peças sobressalentes
Motores de combustão - este caso aplica-se à garantia separada do fabricante do motor em questão. Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a cliente autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afeta o direito a reclamações de garantia legais do comprador em relação ao vendedor.
Relativamente a este manual
- ACIONAMENTO BIMANUAL
- SIGNIFICADO DOS SÍMBOLOS NO APARELHO
- EXPLICAÇÃO DOS SÍMBOLOS
- ATENÇÃO
- ÍNDICE
- DESCRIÇÃO DO PRODUTO
- UTILIZAÇÃO ADEQUADA
- POSSÍVEL UTILIZAÇÃO INCORRETA
- DISPOSITIVOS DE SEGURANÇA E DE PROTEÇÃO
- ATENÇÃO - PERIGO DE DANOS PESSOAIS
- PROTEÇÃO DE CRIANÇAS
- DISPOSITIVO DE PROTEÇÃO DAS PESSOAS
- ACIONAMENTO COM AS DUAS MÃOS
- VISTA GERAL DO PRODUTO
- SIGNIFICADO DOS SÍMBOLOS DO APARELHO
- INDICAÇÕES DE SEGURANÇA
- INDICAÇÕES GERAIS DE SEGURANÇA PARA FERRAMENTAS ELÉTRICAS
- ATENÇÃO - PERIGO PROVOCADO PELA CORRENTE
- SEGURANÇA ELÉTRICA
- SEGURANÇA DAS PESSOAS
- MONTAGEM
- UTILIZAÇÃO
- INDICAÇÕES DE TRABALHO
- REPARAÇÃO
- MANUTENÇÃO E CONSERVAÇÃO
- ARMAZENAMENTO
- ELIMINAÇÃO
- ASSISTÊNCIA EM CASO DE AVARIAS
- DECLARAÇÃO DE CONFORMIDADE CE
- PRODUÇÃO
- N.º DE SÉRIE
- FABRICANTE
- REPRESENTANTE
- TIPO
- DIRECTIVAS UE
- NORMAS HARMONIZADAS
- NÍVEL DE RUÍDO
- AVALIAÇÃO DA CONFORMIDADE
- RELATIVAMENTE A ESTE MANUAL
Marca : AL-KO
Modelo : HT 700
Categoria : Cortadores de Cerca-Viva
