NAUDOJIMO INSTRUKCIJA GLM 100 C Professional BOSCH

Mažiausias rodmens vienetas 0,5 mm Netiesioginis atstumo matavimas ir gulsčiukas Matavimo ribos 0°–360° (4x90°) Posvyrio matavimas Matavimo ribos 0°–360° (4x90°) Matavimo tikslumas (tipinis) ±0,2° C)/D) Mažiausias rodmens vienetas 0,1° Bendrieji duomenys Darbinė temperatūra –10 °C...+45 °C

Sandėliavimo temperatūra –20 °C...+70 °C Maks. santykinis oro drėgnis 90 % Lazerio klasė

Automatinis išjungimas maždaug po –Lazerio – Matavimo prietaiso (be matavimo) 20 s 5min

Svoris pagal „EPTA-Procedure 01:2014“ 0,10 kg Matmenys 106x45x24mm Apsaugos tipas IP 54 (apsauga nuo dulkių ir van- dens purslų)

OBJ_BUCH-2450-006.book Page 511 Monday, December 18, 2017 12:17 PM512 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos nume- rius. 1 Ekranas 2 Matavimo mygtukas[ ] 3 Pliuso mygtukas[+] 4 Bazinės plokštumos pasirinkimo mygtukas 5 Įjungimo-išjungimo mygtukas[ ] 6 Bluetooth® mygtukas Baterijos 2x1,5VLR03(AAA) Akumuliatoriaus celės 2 x 1,2 V HR03 (AAA) Matavimo vieneto nustatymas m, ft, in Duomenų perdavimas Bluetooth® Bluetooth® 4.0 („Classic“ ir „Low Energy“)

Darbinio dažnio juosta 2402 – 2480 MHz Maks. siuntimo galia 2,5 mW A) Matuojant nuo matavimo prietaiso priekinės briaunos: kai didelė nusitaikymo objekto atspindžio geba (pvz., balta dažyta siena), silpnas fono apšvietimas ir 25 °C darbinė temperatūra. Taip pat rei- kia įvertinti ±0,05mm/m paklaidą. B) Matuojant nuo matavimo prietaiso užpakalinės briaunos: kai didelė nusitaikymo objekto atspin- džio geba (pvz., baltas kartonas), stiprus fono apšvietimas ir nuo– 10 °C iki +45 °C darbinė tempe- ratūra. Taip pat reikia įvertinti ±0,15 mm/m įtaką. C) Po naudotojo kalibravimo 0° ir 90 ° padėtyse reikia įvertinti papildomą nuolydžio paklaidą (maks.) ±0,01 °/laipsniui iki 45 °. Atliekant posvyrio matavimus, bazinė plokštuma yra kairioji ma- tavimo prietaiso pusė. D) esant 25 °C darbinei temperatūrai E) Veikiant nuolatinio matavimo režimu aukščiausia darbinė temperatūra +40 °C. F) išskyrus baterijų skyrelį G) Bluetooth® „Low-Energy“ prietaisuose priklausomai nuo modelio ir operacinės sistemos gali ne- būti galimybės sukurti ryšio. Bluetooth® prietaisai turi palaikyti SPP profilį. H) Bluetooth® deaktyvintas Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 11, kad jį galima būtų vie- nareikšmiškai identifikuoti. Skaitmeninis lazerinis atstumo matuoklis GLM 50 C OBJ_BUCH-2450-006.book Page 512 Monday, December 18, 2017 12:17 PMLietuviškai | 513 Bosch Power Tools 1 609 92A 48U | (18.12.17) 7 Funkcinis mygtukas[Func] 8 Minuso mygtukas[–] 9 Baterijų skyriaus dangtelis 10 Baterijų skyriaus dangtelio fiksatorius 11 Serijos numeris 12 Įspėjamasis lazerio spindulio ženklas 13 1/4" stovo sriegis 14 Priėmimo lęšis 15 Lazerio spindulio išėjimo anga 16 Apsauginis krepšys 17 Lazerio nusitaikymo lentelė* 18 Akiniai lazeriui matyti* 19 Stovas*

• Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina. Indikaciniai elementai (parinktis) a Būsena Bluetooth® b Bazinė matavimo plokštuma c Baterijos indikatorius d Matavimo verčių eilutės e Rezultato eilutė f Matavimo funkcijos g Posvyrio kampo rodmuo h Būsenos juosta i Pagrindiniai nustatymai Montavimas Baterijų įdėjimas ir keitimas Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis arba aku- muliatoriais. Su 1,2 V akumuliatoriumi galima atlikti mažiau matavimų nei su 1,5 V baterijomis. Bluetooth® suaktyvintas, ryšys nesukurtas Bluetooth® suaktyvintas, ryšys sukurtas OBJ_BUCH-2450-006.book Page 513 Monday, December 18, 2017 12:17 PM514 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools Norėdami atidaryti baterijų skyriaus dangtelį 9, paspauskite fiksatorių 10 ir nuimkite baterijų skyriaus dangtelį. Įdėkite baterijas ar akumuliatorius. Įdėdami baterijas at- kreipkite dėmesį į baterijų skyriaus viduje nurodytus baterijų polius. Nuo tada, kai ekrane atsiranda tuščias baterijos simbolis, galima atlikti dar apie. 100 matavimų. Kai baterijos simbolis yra tuščias ir mirksi raudonai, matuoti nebega- lima. Baterijas ar akumuliatorius pakeiskite. Visada kartu pakeiskite visas baterijas ar akumuliatorius. Naudokite tik vieno gamin- tojo ir vienodos talpos baterijas ar akumuliatorius. Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas ar akumuliatorius. Ilgiau sandėliuojamos baterijos ir akumuliatoriai dėl korozijos gali pradėti irti ir savaime išsikrauti. Naudojimas Parengimas naudoti Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirb- ti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones. Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių po- veikio. Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant di- desniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palauki- te, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui. Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtu- mėte atlikti tikslumo patikrinimą (žr. „Tikslumo tikrinimas atstumo matavimu“, 524 psl.). Įjungimas ir išjungimas –Norėdami įjungti matavimo prietaisą ir lazerį, trumpai paspauskite matavimo myg- tuką 2 []. –Norėdami įjungti matavimo prietaisą be lazerio, trumpai paspauskite įjungimo-iš- jungimo mygtuką 5 []. Nenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiū rėkite į la- zerio spindulį patys, net ir būdami atokiau nuo prietaiso. OBJ_BUCH-2450-006.book Page 514 Monday, December 18, 2017 12:17 PMLietuviškai | 515 Bosch Power Tools 1 609 92A 48U | (18.12.17) Norėdami matavimo prietaisą išjungti, įjungimo-išjungimo mygtuką 5 [ ] laikykite paspaustą. Matavimo prietaisą išjungus, atmintyje esančios vertės ir prietaiso nustatymai išsau- gomi. Matavimas Įjungus matavimo prietaisą, jis veikia ilgio matavimo režimu. Norėdami įjungti kitą ma- tavimo funkciją, spauskite mygtuką 7 [Func]. Mygtuku 3 [+] arba mygtuku 8 [–] pa- sirinkite pageidaujamą funkciją (žr. „Matavimo funkcijos“, 516 psl.). Matavimo funk- ciją suaktyvinkite mygtuku 7 [Func] arba matavimo mygtuku 2 []. Kiekvieną kartą įjungus matavimo prietaisą, kaip bazinė plokštuma iš karto būna nu- statytas matavimo prietaiso užpakalinis kraštas. Kaip pakeisti bazinę plokštumą, skai- tykite „Bazinės plokštumos pasirinkimas“, 515 psl. Matavimo prietaisą priglauskite prie pageidaujamo matavimo pradinio taško (pvz., sienos). Nuoroda: Jei matavimo prietaisas buvo įjungtas įjungimo-išjungimo mygtuku 5 [], trumpai paspauskite matavimo mygtuką 2 [], kad įjungtumėte lazerį. Kad pradėtumėte matavimą, trumpai paspauskite matavimo mygtuką 2 []. Lazerio spindulys išjungiamas. Norėdami atlikti kitą matavimą, pakartokite šiuos veiksmus. Nenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiūrėkite į la- zerio spindulį patys, net ir būdami atokiau nuo prietaiso. Nuoroda: Matavimo vertė paprastai parodoma maždaug per 0,5 s, vėliausiai - maž- daug po 4 s. Matavimo trukmė priklauso nuo atstumo, apšvietimo sąlygų ir nusitaiky- mo paviršiaus atspindžio. Baigus matuoti, lazerio spindulys automatiškai išjungia- mas. Bazinės plokštumos pasirinkimas (žr. pav.A) Matavimui atlikti galite pasirinkti vieną iš trijų bazinių plokštumų: – matavimo prietaiso užpakalinis kraštas (pvz., dedant prie sienos), – matavimo prietaiso priekinis kraštas (pvz., matuojant nuo salo krašto), –sriegio vidurys 13 (pvz., matavimams su stovu). Norėdami pasirinkti bazinę plokštumą, paspauskite mygtuką 4. Mygtuku 3 [+], myg- tuku 8 [–] arba mygtuku 4 pasirinkite pageidaujamą bazinę plokštumą. Kaskart įjun- gus matavimo prietaisą, kaip bazinė plokštuma būna nustatytas matavimo prietaiso užpakalinis kraštas. OBJ_BUCH-2450-006.book Page 515 Monday, December 18, 2017 12:17 PM516 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools Meniu „Pagrindiniai nustatymai“ Norėdami patekti į meniu „Pagrindiniai nustatymai“ (i), mygtuką 7 [Func] laikykite paspaustą. Pasirinkite atitinkamą pagrindinį nustatymą ir savo nustatymą. Norėdami išeiti iš meniu „Pagrindiniai nustatymai“, paspauskite įjungimo-išjungimo mygtuką 5 []. Ekrano apšvietimas Ekrano apšvietimas visada yra įjungtas. Jei nepaspaudžiamas joks mygtukas, maž- daug po 20 sekundžių, kad būtų tausojamos baterijos ar akumuliatorius, ekrano ap- švietimas prigęsta. Matavimo funkcijos Ilgio matavimas Pasirinkite ilgio matavimą . Norėdami įjungti lazerio spindulį, trumpai paspauskite matavimo mygtuką 2 []. Norėdami matuoti, trumpai paspauskite matavimo mygtuką 2 [ ]. Matavimo vertė rodoma ekrano apačioje. Norėdami atlikti bet kokį kitą matavimą, pakartokite aukščiau pateiktus žingsnius. Paskutinė matavimo vertė rodoma ekrano apačioje, prieš- paskutinė matavimo vertė – virš jos. Nuolatinis matavimas Atliekant nuolatinį matavimą, matavimo prietaisą galima artinti link nusitaikymo taš- ko, artinant matavimo vertė atnaujinama maždaug kas 0,5 s. Pvz., jūs galite tolti nuo sienos iki tam tikro norimo atstumo – ekrane visada bus rodoma esamas nuotolis. Pasirinkite nuolatinį matavimą . Norėdami įjungti lazerio spindulį, trumpai paspauskite matavimo mygtuką 2 []. Vedžiokite matavimo prietaisą tol, kol ekrano apačioje atsiras norima nuotolio vertė. Trumpai paspaudę matavimo mygtuką 2 [], nuolatinį matavimą nu- trauksite. Esamoji matavimo vertė rodoma ekrano apačioje. Maksimali ir minimali matavimų vertės rodomos virš jos. Dar kartą paspaudus ma- tavimo mygtuką 2[], iš naujo įjungiamas nuolatinis matavimas. Nuolatinis matavimas po 5 min išsijungia automatiškai.

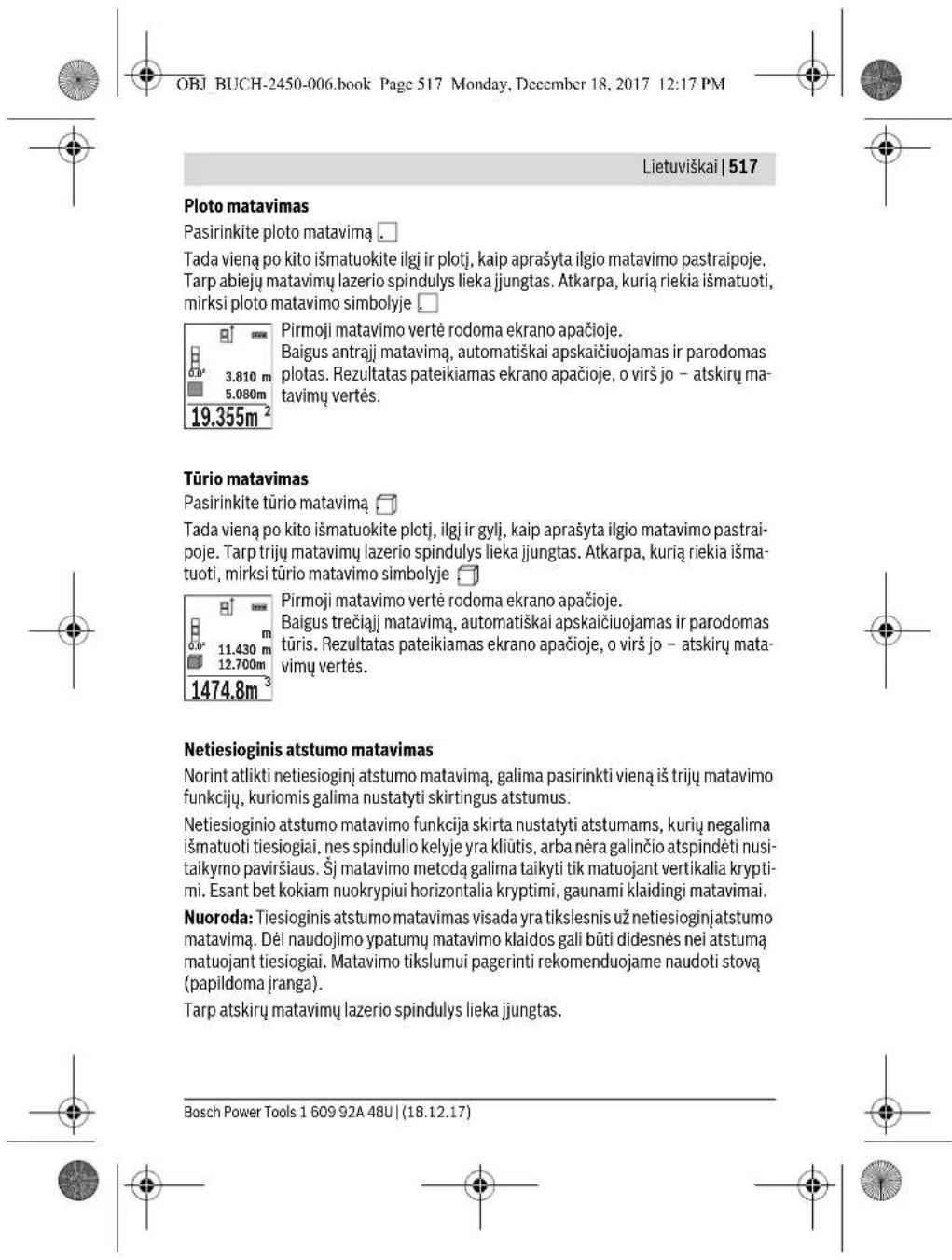

m1.291 min max OBJ_BUCH-2450-006.book Page 516 Monday, December 18, 2017 12:17 PMLietuviškai | 517 Bosch Power Tools 1 609 92A 48U | (18.12.17) Ploto matavimas Pasirinkite ploto matavimą . Tada vieną po kito išmatuokite ilgį ir plotį, kaip aprašyta ilgio matavimo pastraipoje. Tarp abiejų matavimų lazerio spindulys lieka įjungtas. Atkarpa, kurią riekia išmatuoti, mirksi ploto matavimo simbolyje . Pirmoji matavimo vertė rodoma ekrano apačioje. Baigus antrąjį matavimą, automatiškai apskaičiuojamas ir parodomas plotas. Rezultatas pateikiamas ekrano apačioje, o virš jo – atskirų ma- tavimų vertės. Tūrio matavimas Pasirinkite tūrio matavimą . Tada vieną po kito išmatuokite plotį, ilgį ir gylį, kaip aprašyta ilgio matavimo pastrai- poje. Tarp trijų matavimų lazerio spindulys lieka įjungtas. Atkarpa, kurią riekia išma- tuoti, mirksi tūrio matavimo simbolyje . Pirmoji matavimo vertė rodoma ekrano apačioje. Baigus trečiąjį matavimą, automatiškai apskaičiuojamas ir parodomas tūris. Rezultatas pateikiamas ekrano apačioje, o virš jo – atskirų mata- vimų vertės. Netiesioginis atstumo matavimas Norint atlikti netiesioginį atstumo matavimą, galima pasirinkti vieną iš trijų matavimo funkcijų, kuriomis galima nustatyti skirtingus atstumus. Netiesioginio atstumo matavimo funkcija skirta nustatyti atstumams, kurių negalima išmatuoti tiesiogiai, nes spindulio kelyje yra kliūtis, arba nėra galinčio atspindėti nusi- taikymo paviršiaus. Šį matavimo metodą galima taikyti tik matuojant vertikalia krypti- mi. Esant bet kokiam nuokrypiui horizontalia kryptimi, gaunami klaidingi matavimai. Nuoroda: Tiesioginis atstumo matavimas visada yra tikslesnis už netiesioginį atstumo matavimą. Dėl naudojimo ypatumų matavimo klaidos gali būti didesnės nei atstumą matuojant tiesiogiai. Matavimo tikslumui pagerinti rekomenduojame naudoti stovą (papildoma įranga). Tarp atskirų matavimų lazerio spindulys lieka įjungtas.

m10.160 OBJ_BUCH-2450-006.book Page 517 Monday, December 18, 2017 12:17 PM518 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools a) Netiesioginis aukščio matavimas (žr. pav. B) Pasirinkite netiesioginį aukščio matavimą . Matavimo prietaisas turi būti tokiame pačiame aukštyje kaip ir apatinis matavimo taš- kas. Paverskite matavimo prietaisą bazinėje plokštumoje ir išmatuokite atstumą „1“ (ekrane pavaizduota raudona linija). Baigus matuoti ieškomo atstumo „X“ rezultatas parodomas rezultato ei- lutėje e. Atstumo „1“ ir kampo „α“ matavimų vertės rodomos matavimo verčių eilutėse d. b) Dvigubas netiesioginis aukščio matavimas (žr. pav. C) Matavimo prietaisas visus atstumus, kurie yra vertikalioje matavimo prietaiso plokš- tumoje, gali matuoti netiesiogiai. Pasirinkite dvigubą netiesioginį aukščio matavimą . Taip pat, kaip ir atlikdami ilgio matavimą, išmatuokite atstumą „1“, o po to „2“. Baigus matuoti ieškomo atstumo „X“ rezultatas parodomas rezultato ei- lutėje e. Atstumų „1“, „2“ ir kampo „α“ matavimų vertės rodomos ma- tavimo verčių eilutėse d. Stebėkite, kad matavimo bazinė plokštuma (pvz., matavimo prietaiso užpakalinis kraštas) per visus šios matavimo operacijos atskirus mata- vimus būtų tiksliai toje pačioje vietoje. c) Netiesioginis ilgio matavimas (žr. pav. D) Pasirinkite netiesioginį ilgio matavimą . Matavimo prietaisas turi būti tokiame pačiame aukštyje kaip ir ieškomas matavimo taškas. Paverskite matavimo prietaisą bazinėje plokštumoje ir išmatuokite atstumą „1“ taip pat, kaip atlikdami ilgio matavimą. Baigus matuoti ieškomo atstumo „X“ rezultatas parodomas rezultato ei- lutėje e. Atstumo „1“ ir kampo „α“ matavimų vertės rodomos matavimo verčių eilutėse d. Sienos ploto matavimas (žr. pav. E) Sienos ploto matavimo funkcija skirta kelių atskirų plotų, kurių aukštis yra vienodas, sumai nustatyti.

60° m20.000 60.0° OBJ_BUCH-2450-006.book Page 518 Monday, December 18, 2017 12:17 PMLietuviškai | 519 Bosch Power Tools 1 609 92A 48U | (18.12.17) Pavaizduotame pavyzdyje reikia nustatyti bendrą kelių sienų, kurių patalpos aukštis H vienodas, bet skirtingas ilgis L, plotą. Pasirinkite sienų ploto matavimą . Išmatuokite patalpos aukštį H, kaip aprašyta ilgio matavimo skyrelyje. Matavimo vertė rodoma viršutinėje matavimo verčių eilutėje. Lazeris lieka įjungtas. Tada išmatuokite pirmos sienos ilgį L

. Plotas apskaičiuojamas automa- tiškai ir parodomas rezultatų eilutėje e. Paskutinė ilgio matavimo vertė rodoma apatinėje matavimo verčių eilutėje d. Lazeris lieka įjungtas. Dabar išmatuokite antros sienos ilgį L

. Matavimo verčių eilutėje d paro- dyta atskira matavimo vertė pridedama prie ilgio L

. Abiejų ilgių suma (rodoma vidurinėje matavimo verčių eilutėje d) padauginama iš išsau- goto aukščio H. Bendras plotas rodomas rezultatų eilutėje e. Galite išmatuoti kiek norite ilgių L

, kurie automatiškai sudedami ir padauginami iš aukščio H. Būtina sąlyga, kad plotas būtų apskaičiuojamas teisingai: pirmas išmatuotas ilgis (pvz., patalpos aukštis H), naudojamas visiems daliniams plotams apskaičiuoti, turi būti identiškas. Žymėjimo funkcija (žr. pav. F) Žymėjimo funkcija pakartotinai matuoja tam tikrą ilgį (atkarpą). Šiuos ilgius galite per- kelti ant paviršiaus, jei, pvz., norite vienodo ilgio gabalais pjaustyti medžiagą arba montuoti karkasines sienas atlikdami sausosios statybos darbus. Minimalus ilgis, kurį galima nustatyti, 0,1 m, maksimalus ilgis 50 m. Nuoroda: Esant žymėjimo funkcijai, ekrane yra rodomas atstumas iki žymės. Atskai- tos taškas nėra matavimo prietaiso briauna. Pasirinkite žymėjimo funkciją . Nustatykite pageidaujamą ilgį. Tuo tikslus mygtuku 7 [Func] pasirinkite atitinkamą skaitmenį/vietą ir pakeiskite vertę mygtuku 3 [+] arba mygtuku 8 [–]. Įjunkite žymėjimo funkciją, t.y. paspauskite matavimo mygtuką 2 [], ir lėtai tolkite nuo pradinio taško. Matavimo prietaisas nuolat matuoja atstumą iki pradinio taško. Tai atlie- kant rodomi nustatyti atstumai bei esamoji matavimo vertė. Apatinė ar- ba atitinkamai viršutinė rodyklė rodo mažiausią atstumą iki artimiausios arba paskiausios žymės. Nuoroda: Vykstant nuolatiniam matavimui, paspaudę mygtuką 4 išma- tuotą vertę galite nustatyti kaip užduotąjį ilgį.

m0.483 0.500m 0.81x OBJ_BUCH-2450-006.book Page 519 Monday, December 18, 2017 12:17 PM520 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools Kairysis koeficientas rodo, kaip dažnai jau buvo pasiektas užduotasis il- gis. Žalios rodyklės ekrano šonuose rodo, kad pasiektas žymėmis nuro- dytas ilgis. Raudonos rodyklės arba raudonas užrašas rodo esamąją vertę, jei ats- kaitos vertė yra už ekrano ribų. Posvyrio matavimas/Skaitmeninis gulsčiukas Pasirinkite posvyrio matavimą/skaitmeninį gulsčiuką . Matavimo prietaisas automatiškai persijungia į vieną iš dviejų būsenų. Skaitmeninis gulsčiukas skirtas objektui horizontaliai ir vertikaliai išly- ginti (pvz., skalbimo mašinai, šaldytuvui ir kt.). Jei posvyris viršija 3°, rutuliukas ekrane šviečia raudonai. Posvyrio matavimas skirtas nuolydžiams ar posvyriams matuoti (pvz., laiptų, turėklų, suleidžiant baldus, tiesiant vamzdžius ir kt.). Atliekant posvyrio matavimus, bazinė plokštuma yra kairioji matavimo prietaiso pusė. Jei matavimo operacijos metu mirksi indikatorius, va- dinsi matavimo prietaisas per daug buvo paverstas į šoną. Atminties funkcijos Kiekvieno baigto matavimo vertė arba galutinis rezultatas automatiškai išsaugomi. Išsaugotos vertės simbolis Galima iškviesti maks. 30 verčių (matavimo verčių arba galutinių rezultatų). Pasirinkite atminties funkciją . Ekrano viršuje rodomi išsaugotų verčių simboliai, apačioje – atitinkama išsaugota vertė, o kairėje atitinkama matavimo funkcija. Paspauskite mygtuką 3 [+], norėdami slinkti per išsaugotas vertes pir- myn. Paspauskite mygtuką 8 [–], norėdami slinkti per išsaugotas vertes at- gal. Jei atmintyje nėra išsaugota jokia vert ė, ekrano apačioje rodoma „0.000“, o viršuje „0“. Seniausia vertė yra 1-oje atminties vietoje, naujausia vertė – 30 vietoje (kai atmintyje yra 30 išsaugotų verčių). Išsaugant naują vertę, visada pašalinama seniausia atminty- je esanti vertė. m0.5000.500m1x1°2° 3° 36.0°

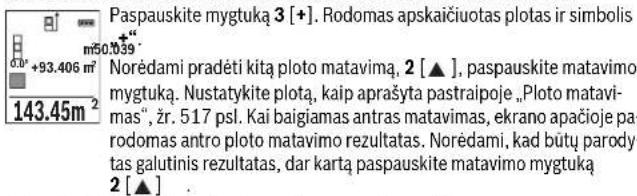

OBJ_BUCH-2450-006.book Page 520 Monday, December 18, 2017 12:17 PMLietuviškai | 521 Bosch Power Tools 1 609 92A 48U | (18.12.17) Atminties trynimas Norėdami pašalinti atminties turinį, paspauskite mygtuką 7 [Func] ir pasirinkite at- minties funkciją . Tada trumpai paspauskite įjungimo-išjungimo mygtuką 5 [], kad parodyta vertė būtų pašalinta. Kartu spaudžiant mygtuką 4 ir įjungimo-išjungimo mygtuką 5 [ ] pašalinamos visos atmintyje esančios vertės. Verčių sudėtis/atimtis Matavimų vertes arba galutinius rezultatus galima sudėti arba atimti. Verčių sudėtis Žemiau esančiame pavyzdyje aprašyta plotų sudėtis: Nustatykite plotą, kaip aprašyta pastraipoje „Ploto matavimas“, žr. 517 psl. Paspauskite mygtuką 3 [+]. Rodomas apskaičiuotas plotas ir simbolis

Norėdami pradėti kitą ploto matavimą, 2 [ ], paspauskite matavimo mygtuką. Nustatykite plotą, kaip aprašyta pastraipoje „Ploto matavi- mas“, žr. 517 psl. Kai baigiamas antras matavimas, ekrano apačioje pa- rodomas antro ploto matavimo rezultatas. Norėdami, kad būtų parody- tas galutinis rezultatas, dar kartą paspauskite matavimo mygtuką 2 []. Nuoroda: Matuojant ilgį, galutinis rezultatas parodomas iškart. Verčių atimtis Norėdami atimti vertes, paspauskite mygtuką 8 [–]. Toliau reikia atlikti veiksmus, analogiškus „Verčių sudėtis“. Matavimo verčių trynimas Trumpai paspaudę įjungimo-išjungimo mygtuką 5 [ ], visose matavimo funkcijose galite pašalinti paskiausiai nustatytą matavimo vertę. Pakartotinai spaudžiant įjungi- mo-išjungimo mygtuką 5 [ ], atskiros matavimo vertės šalinamos atbuline eilės tvarka. Matavimo vienetų keitimas Pagrindinis nustatymas yra matavimo vienetas „m“ (metras). Matavimo prietaisą įjunkite. Laikykite paspaustą mygtuką 7 [Func] , norėdami patekti į meniu „Pagrindiniai nusta- tymai“. Pasirinkite „ft/m“.

OBJ_BUCH-2450-006.book Page 521 Monday, December 18, 2017 12:17 PM522 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools Norėdami pakeisti matavimo vienetus, paspauskite mygtuką 3 [+] arba mygtuką 8 [–]. Norėdami išeiti iš meniu punkto, paspauskite įjungimo-išjungimo mygtuką 5 []. Matavimo prietaisą išjungus, pasirinktas nustatymas išsaugomas. Bluetooth® sąsaja Duomenų perdavimas į kitus prietaisus Matavimo prietaisas yra su Bluetooth® moduliu, kuris radijo bangomis leidžia perduoti duomenis į tam tikrus mobiliuosius galinius prietaisus su Bluetooth® sąsaja (pvz., iš- maniuosius telefonus, planšetinius kompiuterius). Informaciją apie sistemai keliamas sąlygas Bluetooth® ryšiui sukurti rasite Bosch in- ternetiniame puslapyje www.bosch-pt.com Daugiau informacijos rasite Bosch gaminių puslapyje, žr. QR kodą, 8 psl. Perduodant duomenis per Bluetooth®, tarp galinio prietaiso ir matavimo prietaiso gali būti laiko uždelsa. Tai gali būti dėl atstumo tarp abiejų prietaisų arba dėl paties mata- vimo objekto. Bluetooth® sąsajos suaktyvinimas duomenų perdavimui į mobilųjį galinį prietaisą Norėdami suaktyvinti Bluetooth® sąsają, paspauskite matavimo prietaiso Bluetooth® mygtuką 6. Norėdami suaktyvinti Bluetooth® signalą, dar kartą paspauskite Blue- tooth® mygtuką 6 arba mygtuką 3 [+]. Įsitikinkite, kad yra suaktyvinta jūsų mobiliojo galinio prietaiso Bluetooth® sąsaja. Norint praplėsti mobiliojo galinio prietaiso funkcijas ir supaprastinti duomenų apdo- rojimą, galima naudotis specialiomis Bosch programėlėmis. Jas, priklausomai nuo ga- linio prietaiso, galima parsisiųsti į atminties įtaisus. Įjungus Bosch programėlę, sukuriamas ryšys tarp mobiliojo galinio prietaiso ir mata- vimo prietaiso. Jei surandami keli aktyvūs matavimo prietaisai, pagal serijos numerį išsirinkite tinkamą matavimo prietaisą. Ryšio būsena bei aktyvi jungtis (a) rodoma matavimo prietaiso būsenos eilutėje (h). Bluetooth® sąsajos deaktyvinimas Norėdami deaktyvinti Bluetooth® ryšį, paspauskite Bluetooth® mygtuką 6. Norėdami suaktyvinti Bluetooth® signalą, dar kartą paspauskite Bluetooth® mygtuką 6, mygtuką 8 [–] arba išjunkite matavimo prietaisą. Darbo patarimai Daugiau informacijos rasite Bosch gaminių puslapyje, žr. QR kodą, 8 psl. OBJ_BUCH-2450-006.book Page 522 Monday, December 18, 2017 12:17 PMLietuviškai | 523 Bosch Power Tools 1 609 92A 48U | (18.12.17) Matavimo prietaisas yra su radijo sąsaja. Būtina laikytis vietinių eksploatavi- mo apribojimų, pvz., lėktuvuose ar ligoninėse. Bendrosios nuorodos Priėmimo lęšio 14 ir lazerio spindulio išėjimo angos 15 matuojant negalima uždengti. Matavimo prietaiso matuojant judinti negalima. Todėl matavimo prietaisą priglauskite prie kaip galima tvirtesnės atramos ar atraminio paviršiaus. Įtaka matavimo diapazonui Matavimo diapazonas priklauso nuo apšvietimo sąlygų ir taikinio paviršiaus atspin- džio. Esant ryškiam pašalinės šviesos šaltiniui, kad geriau matytumėte lazerio spindu- lį, naudokite akinius lazerio matomumui pagerinti 18 (papildoma įranga) ir lazerio tai- kinio lentelę 17 (papildoma įranga), arba nusitaikymo plote sudarykite šešėlį. Įtaka matavimo rezultatams Dėl fizikinių veiksnių, matuojant įvairių paviršių plotus, matavimai gali būti klaidingi. Tai gali pasitaikyti, matuojant: – permatomus paviršius (pvz., stiklą, vandenį), – veidrodinius paviršius (pvz., poliruotą metalą, stiklą), – akytus paviršius (pvz., izoliacines medžiagas), –struktūrinius paviršius (pvz., struktūrinį tinką, natūralų akmenį). Jei reikia, matuodami šiuos paviršius naudokite lazerio nusitaikymo lentelę 17 (papil- doma įranga). Matavimo rezultatai gali būti klaidingi taip pat, jei kreivai nusitaikoma į nusitaikymo paviršių. Matavimo vertei įtakos taip pat gali padaryti skirtingų temperatūrų oro sluoksniai arba netiesiogiai sugauti atspindžiai. Posvyrio matavimo tikslumo tikrinimas ir kalibravimas (žr. pav. G) Reguliariai tikrinkite posvyrio matavimo tikslumą. Tai atliekama dviem matavimais. Tuo tikslus, matavimo prietaisą padėkite ant stalo ir išmatuokite posvyrį. Matavimo prietaisą pasukite 180 ° kampu ir dar kartą išmatuokite posvyrį. Parodytų verčių skir- tumas turi būti ne didesnis kaip 0,3 °. Esant didesniems nuokrypiams, matavimo prietaisą turite iš naujo sukalibruoti. Tuo tikslu pasirinkite . Sekite nurodymus ekrane. Po didelių temperatūros svyravimų ir smūgių rekomenduojame atlikti matavimo prie- taiso tikslumo patikrą ir, jei reikia, sukalibruoti. Pasikeitus temperatūrai, prieš atlie- kant kalibravimą reikia palaukti, kol susivienodins matavimo prietaiso ir aplinkos tem- peratūra. CAL OBJ_BUCH-2450-006.book Page 523 Monday, December 18, 2017 12:17 PM524 | Lietuviškai 1 609 92A 48U | (18.12.17) Bosch Power Tools Tikslumo tikrinimas atstumo matavimu Matavimo prietaiso tikslumą galite patikrinti kaip aprašyta toliau: – Pasirinkite nekintamą, maždaug nuo 3 iki 10 m ilgio matavimo atkarpą, kurios ilgis jums tiksliai žinomas (pvz., patalpos plotis, durų anga). Matavimą reikia atlikti ge- romis sąlygomis, t. y., matuojama atkarpa turi būti patalpos viduje, matavimo nu- sitaikymo paviršius lygus ir gerai atspindintis. – Išmatuokite šią atkarpą 10 kartų iš eilės. Matuojant geromis sąlygomis, visoje atkarpoje atskirų matavimų nuokrypis nuo vidu- tinės vertės turi būti ne didesnis kaip ±4 mm. Užregistruokite matavimo rezultatus protokole, kad ir vėliau galėtumėte palyginti tikslumą. Naudojimas su trikoju stovu (pap. įranga) Stovas ypač reikalingas matuojant dideliu atstumu. Matavimo prietaisą 1/4" sriegiu 13 prisukite prie stovo 19 greitojo keitimo plokštelės arba prie standartinio trikojo stovo. Tvirtai užveržkite greitojo keitimo plokštės fiksuojamuoju varžtu. Spausdami mygtuką 4 atitinkamai nustatykite bazinę matavimo plokštumą, kai ma- tuojama su stovu (bazinė plokštuma „sriegis“). Klaidos pranešimas Jei matavimo negalima atlikti tinkamai, ekrane parodomas klaidos pranešimas „Er- ror“. Matavimo prietaisą išjunkite, vėl įjunkite ir iš naujo pradėkite matavimą. Matavimo prietaisas kiekvieno matavimo metu kontroliuoja, ar funkci- ja atliekama tinkamai. Nustačius pažeidimą, ekrane rodomas tik šalia esantis simbolis ir matavimo prietaisas išsijungia. Tokiu atveju kreip- kitės į prekybos atstovą, kad matavimo prietaisą pristatytų į Bosch kli- entų aptarnavimo skyrių. Priežiūra ir servisas Priežiūra ir valymas Matavimo prietaisas visuomet turi būti švarus. Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius. Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aš- trių plovimo priemonių ir tirpiklių. Ypatingai prižiūrėkite priėmimo lęšį 14 – taip pat rūpestingai, kaip prižiūrimi akiniai arba fotoaparato lęšis. Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje 16. OBJ_BUCH-2450-006.book Page 524 Monday, December 18, 2017 12:17 PMLietuviškai | 525 Bosch Power Tools 1 609 92A 48U | (18.12.17) Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gami- nio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir infor- maciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtžen- klį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Matavimo prietaisai, papildoma įranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu. Matavimo prietaisų, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo įrankiai ir, pa- gal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai. OBJ_BUCH-2450-006.book Page 525 Monday, December 18, 2017 12:17 PM526 | 1 609 92A 48U | (18.12.17) Bosch Power Tools
