ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLM 100 C Professional BOSCH

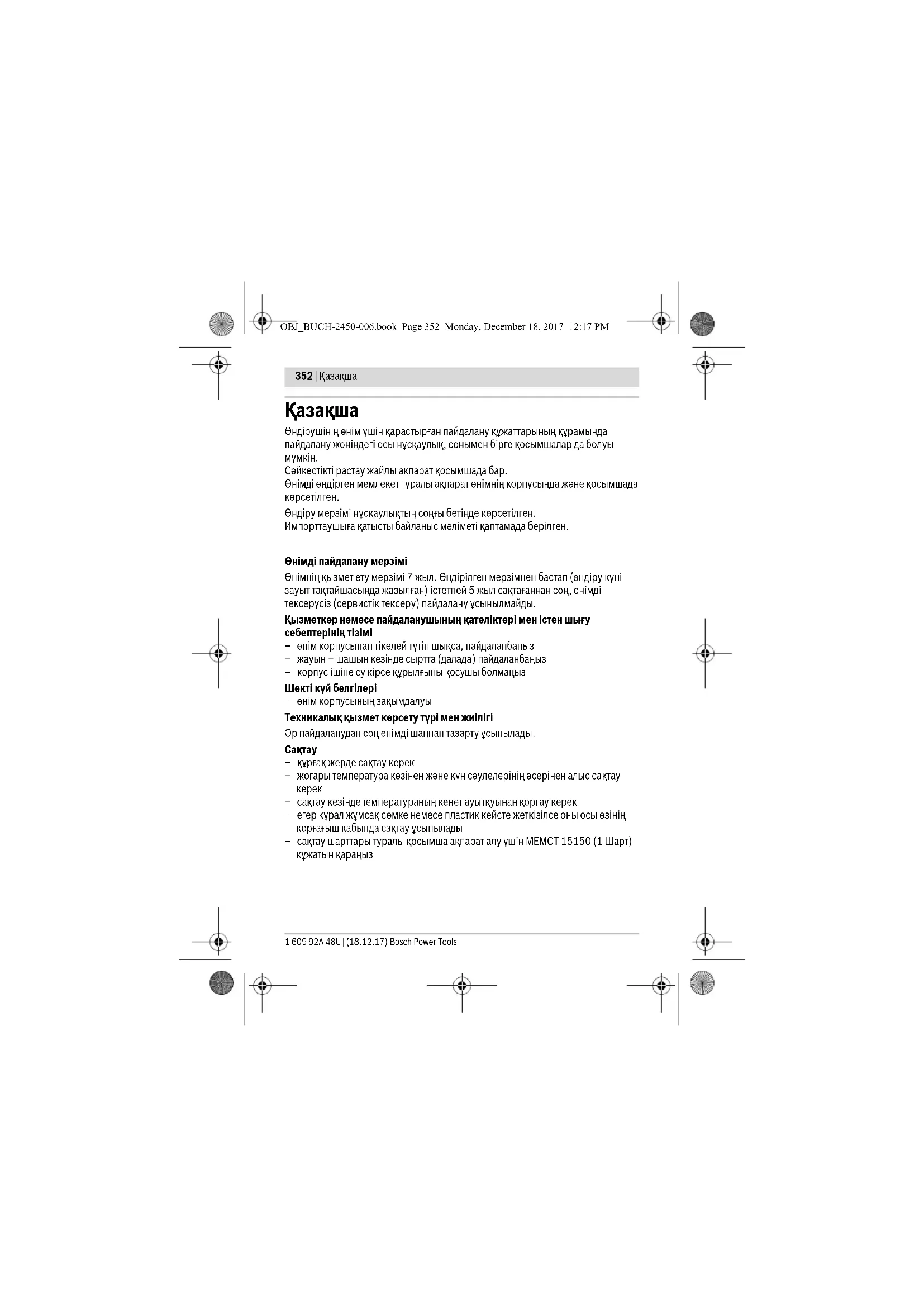

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндіру мерзімі нұсқаулықтың соңғы бетінде көрсетілген. Импорттаушыға қатысты байланыс мәліметі қаптамада берілген. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктер і мен істен шығу себептерінің тізімі – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз – жауын – шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз Шекті күй белгілері – өнім корпусының зақымдалуы Техникалық қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді шаңнан тазарту ұсынылады.

–құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау

–сақтау кезінде температураның кенет ауытқуынан қорғау керек –егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе оны осы өзінің қорғағыш қабында сақтау ұсынылады – сақтау шарттары туралы қос ымша ақпарат алу үшін МЕМСТ 15150 (1 Шарт) құжатын қараңыз OBJ_BUCH-2450-006.book Page 352 Monday, December 18, 2017 12:17 PMҚaзақша | 353 Bosch Power Tools 1 609 92A 48U | (18.12.17)

–тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. –тасымалдау шарттары талаптарын МЕМСТ 15150 (5 Шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Өлшеу құралын қауіпсіз және сенімді пайдалану үшін барлық нұсқауларды мұқият оқып, жұмыс барысында ескеріңіз. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді көрінбейтін қылмаңыз. ОС Ы НҰСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚҰРАЛЫН БАСҚАЛАРҒА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҰСЫНЫҢЫЗ. Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бұл қаупті сәулеге шалынуға алып келуі мүмкін. Өлшеу құралы ескерту тақтасымен жабды қталған (өлшеу құралының суретінде графика бетінде 12 нөмірімен белгіленген). Егер ескерту жапсырмасы сіздің еліңіз тіліде болмаса, алғашқы пайдаланудан алдын оның орнына сіздің еліңіз тілінде болған жапсырманы жабыстрыңыз. Лазер сәулесін адам немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылған лазер с

қарамаңыз. Осылай адамдардың көзін шағылдыруы мүмкін, сәтсіз оқиғаларға алып келуі және көзді зақымдауы мүмкін. Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек. Лазер құрылығысында ешқандай өзгертуды орындамаңыз. OBJ_BUCH-2450-006.book Page 353 Monday, December 18, 2017 12:17 PM354 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қорғамайды. Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі к өзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады. Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз. Балалар лазер өлшеу құралын бақылаусыз пайдаланбасын. Олар білмей адамдардың көзін шағылыстыру мүмкін. Жанатын сұйықтықтар, газдар не месе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы ұшқын шығарып, шаңды жандырып, өрт тудыруы мүмкін. Абай болыңыз! Өлшеу құралын Bluetooth® бен пайдалануда басқа құралдар мен жабдықтар, ұшақ және медициналық құралдар (мысалы, кардиостимулятор, есту құралдары) жұмысында кедергілер пайда болуы мүмкін. Сондай-ақ жақын тұрған адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Өлшеу құралын Bluetooth® бен медициналық құралдар, жанар май бекеттері, химиялық жабдықтар, жарылу қаупі бар және жарылатын аймақтар жанында пайдаланбаңыз. Өлшеу құралын Bluetooth® бен ұшақтарда пайдаланбаңыз. Денеге жақын аймақта ұзақ уақыт пайдаланбаңыз. Bluetooth® с өз белгісі сурет белгісімен (логотиптер) бірге Bluetooth SIG, Inc компаниясының тіркелген тауарлық белгісі және мүлігі болып табылады. Осы сөз/сурет белгісін Robert Bosch Power Tools GmbH арқылы пайдалану лицензия негізінде орындалады. Өнім және қызмет сипаттамасы Өлшеу құралының суреті бар бетті ашып, пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз. Тағайындалу бойынша қолдану Өлшеу құралы қашықтықтарды, ұзындықтарды, биіктіктерді, аралықтарды, көлбеулерді өлшеуге және аудан мен аумақтарды есептеуге арналған. Өлшеу нәтижелерін Bluetooth® арқылы басқа құрылғыларға өткізу мүмкін. OBJ_BUCH-2450-006.book Page 354 Monday, December 18, 2017 12:17 PMҚaзақша | 355 Bosch Power Tools 1 609 92A 48U | (18.12.17) Техникалық мәліметтер Сандық лазер қашықтық өлшегіші GLM 50 C Өнім нөмірі 3601K72C.. Өлшеу аймағы (әдеттегі) 0,05–50 м

Өлшеу аймағы (әдеттегі, қолайсыз жағдай) 20 м

Өлшеу анықтығы (әдеттегі) ±1,5мм

Өлшеу дәлдігі (әдеттегі, қолайсыз жағдайда) ±3,0мм

Ең кіші көрсетілетін элемент 0,5 мм Жанама қашықтық өлшеу мен деңгей Өлшеу аймағы 0°–360° (4x90°) Көлбеуді өлшеу Өлшеу аймағы 0°–360° (4x90°) Өлшеу анықтығы (әдеттегі) ±0,2° C)/D) Ең кіші көрсетілетін элемент 0,1°

Сақтау температурасы –20 °C...+70 °C Салыстырмалы ауа ылғалдығы макс. 90 % Лазер сыныпы

635 нм, <1 мВт Лазер сәулесінің диаметрі (25 °C те)

–қашықтығы 10 болғанда –қашықтығы 50 болғанда 9 мм

Өшіру автоматикасы шамамен төмендегіден

– Өлшеу құралы (өлшеусіз) 20 с 5 мин

EPTA-Procedure 01:2014 құжатына сай

106 x 45 x 24 мм Қорғаныс түрі IP 54 (шаң және шашырайтын судан қорғалған)

OBJ_BUCH-2450-006.book Page 355 Monday, December 18, 2017 12:17 PM356 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools Бейнеленген құрамды бөлшектер Көрсетілген құрамдастар нөмірі суреттер бар беттегі өлшеу құралының сипаттамасына қатысты. 1 Дисплей 2 Өлшеу пернесі[ ] 3 Плюс пернесі[+] 4 Негізгі жазықтықты таңдау пернесі 5 Қосу-өшіру түймесі[ ] 6 Bluetooth® пернесі

2x1,5ВLR03(AAA) Аккумуляторлық элементтер 2 x 1,2 В HR03 (AAA) Өлшеу бірлігін реттеу m (м), ft (фут), in (дюйм) Деректерді тасымалдау Bluetooth® Bluetooth® 4.0 (Classic пен Low Energy)

Жұмыс жиілік амағы 2402 – 2480 MГц Макс. жіберу қуаты 2,5 мВт A) Өлшеу құралының алғы шетінен өлшегенде, нысанның жоғары шағылысу дәрежесі (мысалы ақ түсте боялған қабырға), әлсіз фондық жарықтандыру және 25 °C жұмыс температурасы үшін жүреді. Қосымша ± 0,05 мм/м ауытқуды есепке алу керек. B) Өлшеу құралының арқа қырынан өлшегенде нысана шағы лысу қуатты үлкен болса (мысалы ақ картон), фондық жарықтық қатты болып жұмыс температурасы –10°C – +45°C болуы тиіс. Қосымша ±0,15 мм/м әсерін есепке алу керек. C) Пайдаланушы калибрлегеннен соң 0° және 90 ° қосымша көтерілу қателігі ±0,01 °/градус 45 ° (макс.) ескеру керек. Көлбеулікті өлшеу үшін өлшеу құралының сол жағы негізгі жазықтық ретінде пайдаланылады. D) 25 °C жұмыс те мпературасында E) Ұзын өлшеу режимінде макс. жұмыс температурасы +40 °C болады. F) батарея бөлімінен тыс G) Bluetooth®-төмен энергиялық аспаптарда модель мен операциялық жүйеге байланысты ретте байланысты құру мүмкін. Bluetooth® аспаптары SPP профилін қолдауы керек. H) Bluetooth® өшірілген Өлшеу құралының зауыттық тақтайшадағы сери ялық нөмірі 11 оны дұрыс анықтауға көмектеседі. Сандық лазер қашықтық өлшегіші GLM 50 C OBJ_BUCH-2450-006.book Page 356 Monday, December 18, 2017 12:17 PMҚaзақша | 357 Bosch Power Tools 1 609 92A 48U | (18.12.17) 7 Функциялық перне[Func] 8 Минус пернесі[–] 9 Батарея бөлімі қақпағы 10 Батарея бөлімі қақпағының құлпы 11 Сериялық нөмір 12 Лазер ескерту тақтасы 13 1/4" штатив бұрандасы 14 Қабылдау линзасы 15 Лазер сәулесінің шығысы 16 Қорғайтын қалта 17 Лазер нысандық тақтасы* 18 Лазер көру көзілдірігі* 19 Таған*

• Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Көрсеткіш элементтер (таңдамалы) a Bluetooth® күйі b Өлшеу негізгі жазықтығы c Батарея көрсеткіші d Өлшеу көлемдері жолағы e Нәтижелер жолағы f Өлшеу функциялары g Еңіс бұрышының көрсеткіші h Күй панелі i Негізгі параметрлер

Батареяларды салу/алмастыру Өлшеу құралы үшін алкалин марганец батареясын немесе аккумуляторын пайдалану ұсынылады. Bluetooth® белсенді, байланыс жасалмады Bluetooth® белсенді, байланыс жасалды OBJ_BUCH-2450-006.book Page 357 Monday, December 18, 2017 12:17 PM358 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools 1,2 вольттық аккумулятормен 1,5 вольттық батареяларға салыстырғанда кемірек өлшеулерді орындау мүмкін. Батарея бөлімінің қақпағын 9 ашу үшін 10 ысырмасын басып, қақпақты ашыңыз. Батареяны немесе аккумуляторды салыңыз. Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстардың дұрыс орналасуын қа мтамасыз етіңіз. Егер бос батарея белгісі алдын дисплейде пайда болса, онда және шам. 100 өлшемдер болуы мүмкін. Егер батарея белгісі бос болып, қызыл түсте жанса, онда ешбір өлшемдерді орындауға болмайды. Батарея немесе аккумуляторларды алмастырыңыз. Барлық батареялар немесе акку муляторларды бірдей алмастырыңыз. Тек бір өңдірушінің және қуаты бірдей батареялар немесе аккумуляторларды пайдаланыңыз. Ұзақ уақыт пайдаланбасаңыз, батареяны немесе аккумуляторларды өлшеу құралынан алып қойыңыз. Ұзақ уақыт жатқан батареялар немесе аккумуляторлар тот басуы және зарядын жоғалтуы мүмкін.

Пайдалануға ендіру Қосулы зарядтау құралын бақылаусыз қалдырмаңыз және өлшеу құралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін. Өлшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз. Өлшеу құралына айрықша температура немесе температура тербелулері әсер етпеуі тиіс. Оны мысалы автокөлікте ұзақ уақ

қалдырмаңыз. Үлкен температура тербелулері жағдайында алдымен өлшеу құралын температурасын дұрыстап соң пайдаланыңыз. Айрықша температура немесе температура тербелулері кезінде өлшеу құралының дәлдігі төменделуі мүмкін. Өлшеу құралын қатты соққыдан немесе құлаудан сақтаңыз. Сыртқы күшті әсерлерден кейін өлшеу құралы ның жұмысын жалғастырудан алдын әрдайым дәлдік тексеруін орындау керек (“Қашықтықты өлшеудің дәлдігін тексеру”, 367 бетін қараңыз).

– Өлшеу құралы мен лазерді қосу үшін 2 [] өлшеу пернесіне қысқа басыңыз. – Өлшеу құралын лазерсіз қосу үшін қосу-өшіру пернесін 5 [] қысқа

OBJ_BUCH-2450-006.book Page 358 Monday, December 18, 2017 12:17 PMҚaзақша | 359 Bosch Power Tools 1 609 92A 48U | (18.12.17) Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз. Өлшеу құралын өшіру үшін қосу-өшіру пернесін 5 [] басып ұстаңыз. Өлшеу құралын өшіргенде жадда тұрған мәндер мен құрылғы параметрлері

Өлшеу әдісі Қосудан соң өлшеу құралы ұзындық өлшеу функциясында тұрады. Басқа өлшеу функциясы үшін 7 [Func] пернесін басыңызКеректі өлшеу функциясын 3 [+] пернесімен немесе 8 [–] пернесімен таңдаңыз (“Өлшеу функциялары” 360 бетінде қараңыз). Өлшеу функциясын 7 [Func] пернесімен нем есе 2 [] өлшеу пернесімен белсендіріңіз пернесін басыңыз. Өлшеудің негізгі жазықтығы қосудан соң өлшеу құралының артқы қыры таңдалады. Негізгі жазықтықты алмастыру үшін “Негізгі жазықтықты таңдау” 359 бетінде қараңыз. Өлшеу құралын өлшеудің керекті бастау жайына (мысалы, қабы рға) басыңыз. Ескертпе: Егер өлшеу құралы қосу-өшіру-пернесімен 5 [] қосылған болса өлшеу 2 [ ] пернесіне қысқа басып лазерді қосыңыз. Өлшеуді іске қосу үшін 2 [] өлшеу пернесіне қысқа басыңыз. Сосын лазер сәулесі өшеді. Басқа өлшеу үшін осы әдісті қайталаңыз. Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз. Ескертпе: Өлшеу көлемі әдетте 0,5 сек пен ең ұзағы шам. 4 сек ішінде пайда болады. Өлшеу ұзақтығы қашықтықтан, жарықтық жағдайы мен нысандық аймақтың қайтару қасиеттеріне байланысты. Өлшеуді аяқтағаннан соң лазер сәулесі автоматты ретте өшеді. Негізгі жазықтықты таңдау (Асуретін қараңыз) Өлшеу үшін үш түрлі негізгі жазықтықтардың арасынан таңдау мүмкін: – өлшеу құралының артқы қыры (мысалы, қабырғаларға қойғанда), – өлшеу құралының алғы қыры (мысалы үстел қырынан өлшеуде), – бұранда ортасы 13 (мысалы, тағанмен өлшеуде). 4 пернесін негізгі деңгейді таңдау үшін басыңыз. 3 [+] пернесімен немесе 8 [–] пернесімен немесе 4 пернесімен керекті негізгі деңгейді таңдаңыз. Өлшеу құралының әрбір қосылуында өлшеу құралының артқы қыры негізгі жазықтық ретінде алдынан реттелген болады. OBJ_BUCH-2450-006.book Page 359 Monday, December 18, 2017 12:17 PM360 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools “Негізгі параметрлер” мәзірі “Негізгі параметрлер” (i) мәзіріне кіру үшін 7 [Func] пернесін басып ұстаңыз. Негізгі параметрмен өзіңіз параметріңізді таңдаңыз. “Негізгі параметрлер” мәзірінен шығу үшін қосы-өшіру түймесін 5 [] басыңыз пернесін басыңыз. Дисплей жарығы Дисплей жарығын ұзақ уақытқа қосылған. Перне басылмаса, дисплей жарығы шам. 20 секундтан соң батареяны/аккумуляторды үнемдеу үшін қараңғыланады. Өлшеу функциялары Ұзындықты өлшеу ұзындықты өлшеуді таңдаңыз. Лазер сәулесін қосу үшін 2 [] өлшеу пернесіне қысқа басыңыз. Өлшеу үшін 2 [] өлшеу пернесін қысқа басыңыз. Өлшеу мәні төменде дисплейде көрсетіледі. Жоғарыдағы көрсетілген қадамдарды әр кейінгі өлшеу үшін қайталаңыз. Соңғы өлшеу мәні дисплейдің төменгі жағында тұрады, соңғының алдындағы өлшеу мәні жоғарысында тұрады т.б. Үздіксіз өлшеу Үздіксіз өлшеуде өлшеу құралын нысанға жылжытуға болады, онда өлшеу көлемі шам. әр 0,5 секунд сайын жаңарады. Мысалы, қабырғадан керекті қашықтыққа өтуіңіз мүмкін, қашықтықты әрдайым көруге болады. Үздіксіз өлшеуді таңдаңыз. Лазер сәулесін қосу үшін 2 [] өлшеу пернесіне қысқа басыңыз. Өлшеу құралын керекті қашықтық дисплейдің төменгі бөлігінде көрсетілгенше жылжытыңыз. Өлшеу пернесін 2 [] қысқа басып, үздіксіз өлшеуді тоқтатыңыз. Ағымдық өлшеу мәні төменде дисплейде көрсетіледі. Максималды мен минималды өлшеу мәндері оның үстінде тұр. Өлшеу пернесін 2 [] қайта басу үздіксіз өлшеуді қайта бастайды. Үздіксіз өлшеу 5 минуттан соң автоматты өшеді.

m1.291 min max OBJ_BUCH-2450-006.book Page 360 Monday, December 18, 2017 12:17 PMҚaзақша | 361 Bosch Power Tools 1 609 92A 48U | (18.12.17) Ауданды өлшеу Ауданды өлшеуді таңдаңыз. Сосын ұзындық пен енін дәйекті түрде ұзындықты өлшегендей өлшеңіз. Екі өлшеу арасында лазер сәулесі қосулы болып қалады. Өлшенетін қашықтық ауданды өлшеу көрсеткішінде жыпылықтайды. Алғашқы өлшеу мәні дисплей жоғарысында көрсетіледі.

лшеуді аяқтағаннан соң аудан автоматты есептеліп көрсетіледі. Соңғы нәтиже дисплей төменгі жағында көрсетіледі, ал бөлек өлшеу мәндері жоғарысында. Көлемді өлшеу Көлем өлшеуді таңдаңыз. Сосын ұзындығын, енін және тереңдігін дәйекті түрде ұзындықты өлшегендей өлшеңіз. Үш өлшеу арасында лазер сәулесі қосулы болып қалады. Өлшенетін қашықтық көлемін өлшеу көрсеткішінде жыпылықтайды. Алғашқы өлшеу мәні дисплей жоғарысында көрсетіледі. Үшінші өлшеуді аяқтағаннан соң көлемі автоматты есептеліп көрсетіледі. Соңғы нәтиже дисплей төменгі жағында көрсетіледі, ал бөлек өлшеу мәндері жоғарысында.

ма қашықтықыт өлшеу Жанама қашықтықты өлшеу үшін үш өлшеу функциясы бар, олар арқылы түрлі қашықтықтарды өлшеу мүмкін. Жанама қашықтықты өлшеу сәуле жолында кедергі тұруы немесе нысандық аймақ қайтаратын жер ретінде қолжетімді болмауы себеб інен тікелей өлшенбейтін қашықтықтарды өлшеуге қызмет етеді. Осы өлшеу әдісін тек тік бағытта пайдалану мүмкін. Көлденең бағыттағы ауытқу өлшеу қателіктеріне алып

Ескертпе: Жанама қашықтықты өлшеу тікелей қашықтықты өлшеуден дәлсіз болады. Пайдалану жағдайына байланысты ретте өлшеу қателігі тікелей қашықтықты өлшеу қателігінен үлкен болады. Өлшеу дәлдігін жақсарту үшін тағанды пайдалануды ұсынамыз (жабдықтар). Өлшеулер арасында лазер сәулесі қосулы болып қалады.

m10.160 OBJ_BUCH-2450-006.book Page 361 Monday, December 18, 2017 12:17 PM362 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools a) Жанама биіктікті өлшеу (B суретін қараңыз) Жанама биіктікті өлшеуді таңдаңыз. Өлшеу құралы төменгі өлшеу нүктесімен бір биіктікте болуына көз жеткізіңіз. Өлшеу құралын негізгі жазықтықтан айналдырып қашықтықты “1” ұзындықты өлшегендей өлшеңіз (дисплейде қызыл с ызық ретінде көрсетілген). Өлшеуді аяқтағаннан соң керекті “X” қашықтығын өлшеу нәтижесі нәтижелер жолғында e көрсетіледі. “1” қашықтығының өлшеу көлемдері мен бұрышы “α” өлшеу көлемдері жолағында тұр d. b) Қос жанама биіктікті өлшеу (C суретін қараңыз) Өлшеу құрал ы оның вертикалды деңгейінде жататын барлық қашықтықтарды жанама өлшеуі мүмкін. Қосып, жанама биіктікті өлшеуді таңдаңыз. “1” мен “2” қашықтықтарды ұзындықты өлшегендей осы дәйекте өлшеңіз. Өлшеуді аяқтағаннан соң керекті “X” қашықтығын өлшеу нәтижесі нәтижелер ж олғында e көрсетіледі. “1”, “2” қашықтықтары мен бұрыш “α” өлшеу көлемдері өлшеу көлемдері жолағында d тұр. Өлшеу негізгі жазықтығы (мысалы, өлшеу құралының артқы қыры) барлық өлшеулердегідей өлшеу әдісінде бір жайда болады. c) Жанама ұзындықты өлшеу (D суреті

Жанама ұзындықты өлшеуді таңдаңыз. Өлшеу құралы ізделген өлшеу нүктесімен бір биіктікте болуына көз жеткізіңіз. Өлшеу құралын егзігі жазықтықтан айналдырып қашықтықты ұзындықты өлшегендей өлшеңіз “1”. Өлшеуді аяқтағаннан соң керекті “X” қашықтығын өлшеу нәтижесі нәтижелер жолағында e көрсетіледі. “1” қашықтығының өлшеу көлемдері мен бұрышы “α” өлшеу көлемдері жолағында тұр d. Қабырға ауданын өлшеу (E суретін қараңыз) Қабырға ауданын өлшеу бірнеше жалпы биіктікті бөлек аудандардың қосындысын есептеуге қызм

60° m20.000 60.0° OBJ_BUCH-2450-006.book Page 362 Monday, December 18, 2017 12:17 PMҚaзақша | 363 Bosch Power Tools 1 609 92A 48U | (18.12.17) Суреттегі мысалда бірнеше биіктігі H бірдей бірақ түрлі ұзындықты L қабырғалардың жалпы ауданы есептеледі. Қабырға ауданын өлшеуді таңдаңыз. Бөлме биіктігін H ұзындықты өлшегендей өлшеңіз. Өлшеу мәні жоғарғы өлшеу мәні жолағында көрсетіледі. Лазер қосулы қалады.

ын бірінші қабырға ұзындығын L

өлшеңіз. Ауданы автоматты ретте есептеліп, нәтижелер жолағында e көрсетіледі. Соңғы ұзындықты өлшеу мәні орта өлшеу мәндері жолағында d тұрады. Лазер қосулы қалады. Сосын екінші қабырға ұзындығын L

өлшеңіз. Өлшеу мәні жолағында d көрсетілген өлшеу мәні ұзындыққа L

қосылады. Екі ұзындық (орта өлшеу мәні жолағында d) көрсетілген сақталған биіктікке H көбейтіледі. Жалпы аудан мәні нәтижелер жолағында e көрсетіледі. Кез келген басқа ұзындықтарды L

өлшеу мүмкін, олар автоматты ретте қосылып биіктікке H көбейтіледі. Дұрыс ауданды есептеу алғышарты бірінші өлшелген ұзындық (мысалда бөлме биіктігі H) барлық бөлек аудандар үшін бірдей болуы. Белгілеу функциясы (F суретін қараңыз) Трассирлеу функциясы анықталған ұзындықты (қашықтықт ы) өлшейді. Осы ұзындықтарды беттерге көшіріп, материалды бірдей өлшемдік бөліктерге кесу немесе каркастық гипскартон қабырғаларды орнату мүмкін. Минималды реттелетін ұзындық 0,1, мал максималды ұзындық 50 боладым. Ескертпе: Трассирлеу функциясында белгілеуге дейінгі қашықтық дисплейде көрсетіледі. Негізгі нүкте өлшеу құр ылғының шеті емес. Трассирлеу функциясын таңдаңыз. Керекті ұзындықты реттеңіз. Қосымша 7 [Func] пернесімен тиісті сан/жайды таңдап мәнді 3 [+] пернесімен немесе 8 [–] пернесімен өзгертіңіз. Трассирлеу функциясын 2 [] өлшеу пернесін басып бастау нүктесінен жай

Өлшеу құралы үздіксіз бастау нүктесіне дейін қашықтықты өлшейді. Онда анықталған ұзындықтар мен ағымдық өлшемдер көрсетіледі. Төменгі немесе жоғарғы көрсеткі жақындап жатқан немесе соңғы белгіге дейін ең қысқа қашықтықты көрсетеді. Ескертпе: Үздіксіз өлшеуде 4 пернесін басып, өлшенген мәнді де белгіленген ұзындық ретінде белгілеу

m0.483 0.500m 0.81x OBJ_BUCH-2450-006.book Page 363 Monday, December 18, 2017 12:17 PM364 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools Сол жақтық фактор белгіленген ұзындық неше рет жетілгенін көрсетеді. Жасыл көрсеткілер дисплейде белгілеу мақсатында ұзындыққа жетуді көрсетеді. Қызыл көрсеткі немесе қызыл тақырып нақты мәнде көрсетеді, негізгі мән дисплей сыртында тұрса. Көлбеуді өлшеу/Сандық уровень Еңісті өлшеуді/сандық деңгейді таңдаңыз. Өлшеу құралы екі к үй арасында өзгертеді. Сандық деңгей нысанның горизонталды немесе вертикалды бағытталуына қызмет етеді (мысалы, кір жуғыш машина, суытқыш және т.б.). Егер 3° еңісі артып кетсе, онда дисплейде шар қызыл түсте жанады. Көлбеуді өлшеу көтерілісті немесе еңісті (мысалы, саты, таяныштарды, жиһаздарды кірістіруде, құбырларды салуда т.б

өлшеуге қызмет етеді. Көлбеуді өлшеу үшін негізгі жазықтық ретінде өлшеу құралының сол жағы болады. Өлшеу әдісінде көрсеткіш жыпылықтаса өлшеу құралы жанына көп қисайтылған болады. Сақтау функциялары Әр орындалған өлшеудің мәні мен соңғы нәтижесі автоматты

Сақталаған мән көрсеткіші Максималды 30 мәндер (өлшеу мәндері немесе соңғы нәтижелер) шақыру

Сақтау функциясын таңдаңыз. Дисплейдің жоғарғы жағында сақталған мәндің нөмірі көрсетіледі, ал төменде тиісті сақталған мән бен солда тиісті өлшеу функциясы. Сақталған мәндерді алға өткізу үшін 3 [+] пернесін басыңыз. Сақталған мәндерді артқа өткізу үшін 8 [–] пернесін басыңыз. Жадта мән жоқ болса дисплей төменгі жағында “0.000” ал жоғарғы жағында “0” көрсетіледі. Ең соңғы мән жадда 1 орында тұрады, ал ең соңғысы 30 орында (30 сақталған мәндері қолжетімді болғанда). Кейінгі мәнді сақтағанда жадта әрдайым е

OBJ_BUCH-2450-006.book Page 364 Monday, December 18, 2017 12:17 PMҚaзақша | 365 Bosch Power Tools 1 609 92A 48U | (18.12.17) Сақтағыштағыны өшіру Жад мазмұнын жою үшін 7 [Func] пернесін таңдап сақтау функциясын таңдаңыз. Сосын қосу-өшіру пернесін 5 [] көрсетілген мәнді жою үшін

4 пернесімен қосу-өшіру пернесін 5 [] бірдей басу арқылы барлық жадда тұрған мәндер жойылады. Мәндерді қосу/алу Өлшеу мәндері немесе соңғы нәтижелерді қосу немесе алу мүмкін. Мәндерді қосу Төмендегі мысалда аудандарды қосу сипатталған: Ауданды “Ауданды өлшеу” бөлімі бойынша есептеңіз, 361 бетін қараңыз. 3 [+] пернесін басыңыз. Есептелген аудан мен “+” белгісі көрсетіледі. Өлшеу пернесін 2 [] басып кейінгі ауданды өлшеуді бастаңыз. Ауданды “Ауданды өлшеу” бөлі мі бойынша есептеңіз, 361 бетін қараңыз. Екінші өлшеу орындалғаннан соң, екінші аудан өлшеудің нәтижесі дисплейдің төменгі жағында көрсетіледі. Соңғы нәтижені көрсету үшін 2 [] өлшеу пернесін қайта басыңыз. Ескертпе: Ұзындықты өлшеуде соңғы нәтиже дереу көрсетіледі. Мәндерді алу Мәндерді алу үшін 8 [–] пернесін басыңыз. Кейінгі ә рекеттер “Мәндерді қосу” әдісіне ұқсас. Өлшеу нәтижелерін жою Қосу-өшіру пернесін 5 [] қысқа басып барлық өлшеу функцияларында соңғы есептелген мәндерді жою мүмкін. Қосу-өшіру пернесі 5 [] бірнеше рет басылып өлшеу мәндері кері реттілікпен жойылады. Өлшеу бірлігін алмастыру Негзігі параметрінде “m” (метр) өлшеу бірлігі болады. Өлшеу құралын қосыңыз. 7 [Func] пернесін басып ұстап, “Негізгі мәндер” мәзіріне өтіңіз. “ft/m” таңдаңыз. 3 [+] немесе 8 [–] пернесін басып, өлшем бірлігін ауыстырыңыз. Мәзір тармағынан шығу үшін 5 [] қосу-өшіру пернесін басыңыз. Өлшеу

н өшіруден соң таңдалған параметр сақталады.

OBJ_BUCH-2450-006.book Page 365 Monday, December 18, 2017 12:17 PM366 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools Bluetooth® интерфейсі Басқа құралдарға дерек тасымалдау Өлшеу құралы Bluetooth® модулімен жабдықталған, ол радиотехника арқылы белгілі мобильды қабылдаушы құралдарға Bluetooth® ұяшығы арқылы деректерді тасымалдауға мүмкіндік береде (мысалы смартфон, планшет). Bluetooth® байланысы үшін талап етілетін жүйелік алғышарттар туралы Bosch интернет сайтында төмендегі м екенжайда табасыз: www.bosch-pt.com Басқа мәліметтерді Bosch өнім вебсайтында табасыз, QR кодын қараңыз, 8 бетінде. Bluetooth® арқылы деректерді тасымалдауда мобильды қабылдаушы құралмен өлшеу құралы арасында уақыттық ақырындалуы пайда болады. Себебі екі құралдың бір-біріне қашықтығына немесе өлшеу нысанында болуы

Мобильды құралға Bluetooth® ұяшығы арқылы деректерді тасымалдауды

Bluetooth® интерфейсін белсендету үшін өлшеу құралының Bluetooth® түймесін 6 басыңыз. Bluetooth® сигналын белсендету үшін Bluetooth® пернесін 6 немесе 3 [+] пернесін басыңыз. Мобильды құралыңызда Bluetooth® ұяшығының белсенді болуын қамтамасыз еті

Мобильды құралдың функцияларын кеңейту және деректерді өңдеуді оңтайландыру үшін арнайы Bosch бағдарламалары (Apps) бар. Оны қабылдаушы құралға байланысты тиісті дүкендерде сатып алуға болады. Bosch бағдарламаларын бастаудан соң мобильді құралмен өлшеу құралы

байланыс жасалады. Бірнеше белсенді өлшеу құралы табылса, керекті өлшеу құралын сериялық нөмірі негізінде таңдаңыз. Байланыс күйі мен белсенді байланыс (a ) өлшеу құралының күй панелінде h көрсетіледі. Bluetooth® ұяшығын өшіру Bluetooth® байланысын өшіру үшін Bluetooth® пернесін 6 басыңыз. Bluetooth®

шіру үшін Bluetooth® пернесін 6 немесе 8 [–] пернесін қайта басыңыз немесе өлшеу құралын өшіріңіз. Пайдалану нұсқаулары Басқа мәліметтерді Bosch өнім вебсайтында табасыз, QR кодын қараңыз, 8 бетінде. Өлшеу құралы радио ұяшығымен жабдықталған. Жергілікті пайдалану шектеулерін, мысаоы ұшақтарда немесе емханаларда, сақтау керек. OBJ_BUCH-2450-006.book Page 366 Monday, December 18, 2017 12:17 PMҚaзақша | 367 Bosch Power Tools 1 609 92A 48U | (18.12.17) Жалпы нұсқаулықтар Қабылдау линзасы 14 мен лазер 15 шығысын өлшеуде жабуға болмайды. Өлшеу құралы өлшеуде қозғалуы мүмкін емес. Сол үшін өлшеу құралын тұрақты тірек аймағына қойыңыз. Өлшеу аймағына әсерлер Өлшеу аймағы жарықтық жағдайы мен ны сандық аймақтың қайтару қасиеттеріне байланысты. Қатты бөгде жарықта лазер сәулесінің жақсы қөрінуі үшін лазер көру көзілдірігі 18 (керек-жарақтар) мен лазер нысандық тақтаны 17 (керек- жарақтар) пайдаланып нысандық аймақты өшіріңіз. Өлшеу нәтижесіне әсер ету Физикалық әсерлерден түрлі беттердегі өлшеулер дұрыс орындалмауы мүмкін.

ұндай беттерге жатады: – мөлдір беттер (мысалы әйнек, су), –шағылысатын беттер (мысалы жылтыраған метал, әйнек), – борқылдақ беттер (мысалы, оқшаулау материалдары), –құрылымдық беттер (мысалы, сылақ, табиғи тас). Осы беттерде лазер нысандық тақтаны 17 (жабдық) пайдаланыңыз.

өлшеулерді қисық көзделген насандық аймақтарда да орындау мүмкін. Температурасы әр түрлі ауа қабаттары немесе көлбеу шағылысулар өлшеу нәтижесіне кері әсер етуі мүмкін. Дәлдікті тексеру мен көлбеуді өлшеуді калибрлеу (G суретін қараңыз) Жүйелік түрде көлбеуді өлшеу дәлдігін тексеріңіз. Оны кері өлшеу арқылы орындау мүмкін. Ө лшеу құралын үстелге қойып көлбеуді қлшеңіз. Өлшеу құралын 180 ° бұрап көлбеуді қайта өлшеңіз. Көрсетілген сандың айырмашылығы макс. 0,3 ° болуы керек. Үлкен ауытқуларда өлшеу құралын қайта калибрлеу керек. Ол үшін өшіріңіз. Дисплейдегі нұсқауларды орындаңыз. Үлкен температура ауысуынан немесе соққылардан соң дәлдікті тексеруді және

олса өлшеу құралын калибрлеуді ұсынамыз. Температура ауысуынан соң калибрлеуден алдын өлшеу құралы температурсын дұрыстауы керек. Қашықтықты өлшеудің дәлдігін тексеру Өлшеу құралының дәлдігін төмендегідей тексеріңіз: – Ұзындығын өзіңіз дәл білетін, ұзақ уақыт өзгермейтін шам. 3–10м

қашықтығын таңдаңыз, (мысалы, бөлме ені, есік ойығы). Өлшеуді қолайлы жағдайларда өткізу керек, өлшеу бөлме ішінде өткізіліп, өлшенетін беттің аймағы тегіс және жақсы шағылысатын болуы керек. CAL OBJ_BUCH-2450-006.book Page 367 Monday, December 18, 2017 12:17 PM368 | Қaзақша 1 609 92A 48U | (18.12.17) Bosch Power Tools –Қашықтықты 10 рет өлшеңіз. Жеке өлшемдердің ауытқуы орташа көлемнен максималды ±4мм аспауы керек, толық өлшеу ортасы қолайлы жағдайда өтуі керек. Өлшеулерді жазып, дәлдігін тексеріңіз. Тағанмен пайдалану (керек-жарақтар) Тағанды әсіресе үлкен қашықтарды өлшеуде пайдалану керек. Өлшеу құралын 1/4" бұрандамен 13 тағанд ың 19 жылдам алмастыру табанына немесе стандартты фото тағанына орнатыңыз. Бекіту бұрандасымен жылдам алмастыру табанын бекітіңіз. Тағанмен өлшеулердің негізгі жазықтығын 4 түймесін басып тиісті ретте орнатыңыз (негізгі жазықтық бұранда). Қателік хабары Егер өлшеу дұрыс орындалмайтын болса, дисплейде “Error” қателік хабары көрсетіледі. Өлшеу құралын өшіріп қайта қосып, өлшеуді қайталаңыз. Өлшеу құралы әрбір өлшеудің дұрыс орындалуын бақылайды. Ақаулық айқындалса, дисплейде тек кейінгі белгі көрсетіліп өлшеу құралы өшеді. Бұл жағдайда өлшеу құралыңызды

з арқылы Bosch қызмет көрсету орталығына апарыңыз. Техникалық күтім және қызмет Қызмет көрсету және тазалау Өлшеу құралын таза ұстаңыз. Өлшеу құралын суға немесе басқа сұйықтықтарға батырмаңыз. Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз. Қабылдау линзасын 14 көзілдірік немесе фотоаппарат линзасы күтіміндей

Жөндеу үшін өлшеу құралын қорғау қалтас ында 16 жіберіңіз. Тұтынушыға қызмет көрсету және пайдалану кеңестері Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз: www.bosch-pt.com OBJ_BUCH-2450-006.book Page 368 Monday, December 18, 2017 12:17 PMҚaзақша | 369 Bosch Power Tools 1 609 92A 48U | (18.12.17) Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз. Өндіруші талаптары мен нормаларының сақталуымен электр құрал

және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік жә не қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы: “Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы
