KULLANIM KILAVUZU GLM 100 C Professional BOSCH

Ölçme cihazi ile tehlikesiz ve güvenli bucimde calisabilmek icin buṭün güvenlik talimatni ve uyarilari okuyun. Ölçme cihazi bu talimata gore kullanilmadiği takdirde alete entegre koruma onlemlerinin islevi kistlulanibilir. Ölçme cihazi uzerindeki uyarı etiketelerini hübir zamanGORunmez duruma getirmeyin. BUTALIMATLARI

IYI VE GUVENLI BIR YERDE SAKLAYIN VE OLÇME CIHAZINI BAŞKASINA VERİ-GINIZDE BUNLARI DA BIRLIKTE VERIN.

160992448U(18.12.17) Bosch Power Tools

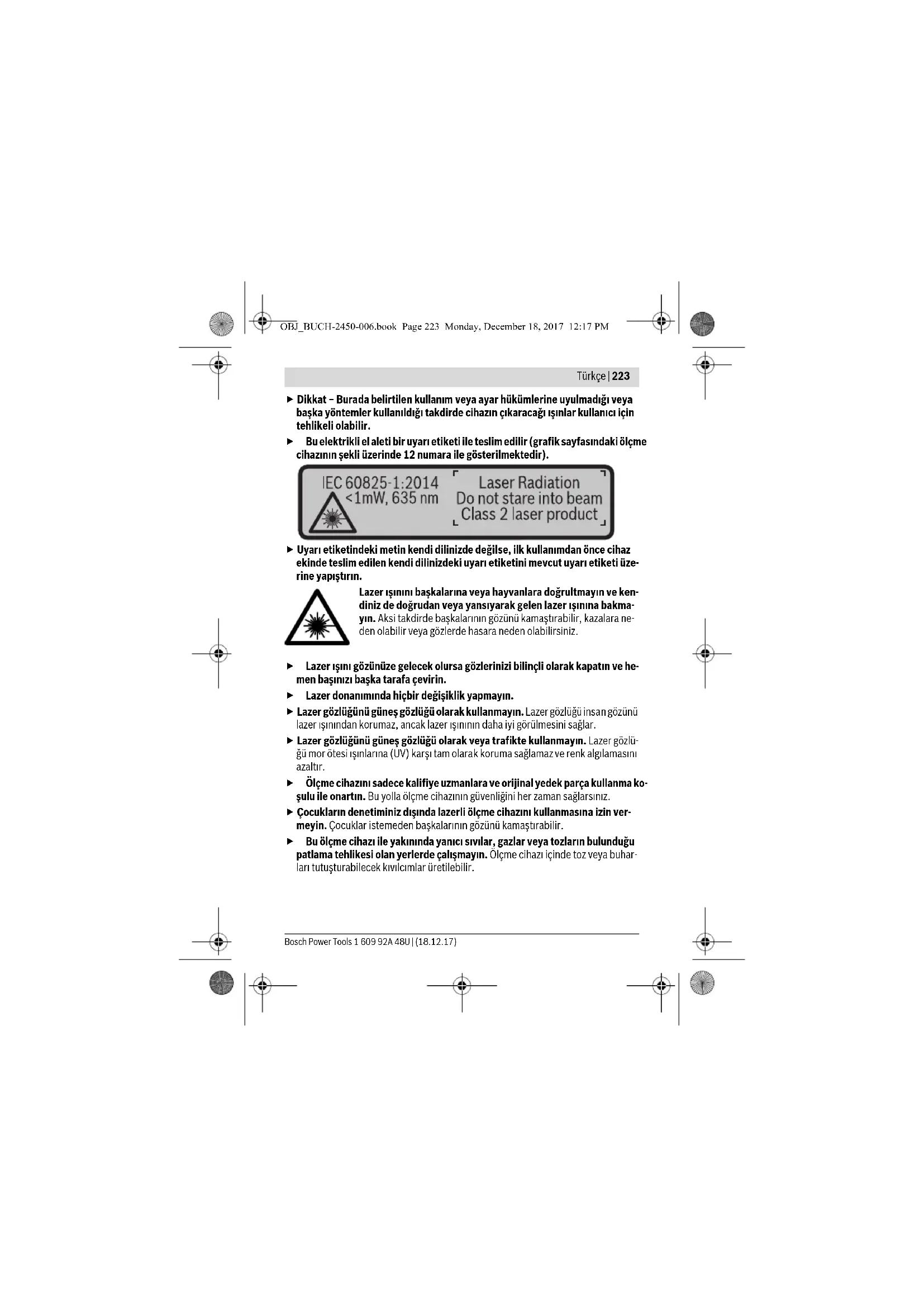

Dikkat - Burada belirten kullanim veya ayar hukumlerine uyulmadigi veyaISTA yontemler kullanildigi takdirde cihazin ickaracagi iinlar kullanici icin tehlilei olabilir.
Buelektrkli el aleti bir uyari etiketi ile teslim edilir (grafik sayfasindaki olcme cihazinin sekli uzerinde 12 numara ile gosterilmektedir).

IEC60825-1:2014

<1mW,635nm

Laser Radiation

Uyari etiketindeki metin kendi dilinizde degilse, lk kullanimdan once cihaz ekinde teslim edilen kendi dilinizdeki uyari etiketini mevcut uyari etiketi uzerine yapistirin.

Lazer isinini baskalarina veya hayvanlar dogrultmayin ve kendiniz de dogrudan veya yansiaryar gelen lazer isinina bakmayin. Aksi taktdirde baskalarinin gozunu kamaştrabilir, kazalara neden olabilir veya gozlerde hasara neden olabilirsiniz.

Lazer işini gozünüze gelecek olursa gozlerinizi bilinci olarak kapatun ve hemen basıniiza baska tarafa cevirin.
Lazer donaniminda hiçbir degişiklik yapmayın.

Lazer gozligun gune gozlugu olarak kullanmayin. Lazer gozligu insan gozunlu lazer isinindan korumaz, ancak lazer isnin daha iyi gorulmesini saglar.
Lazer gozligunü gune gozligu olarak veya trafikte kullanmayin. Lazer gozligu mor otesi sinlarina (UV) karı tam olarak koruma saglamaz ve renk alglamasmi azalir.
Ölçme cihazini sadece kalifiye uzmanlara ve orijinal yedek parca kullanma kosulu ile onartin. Bu yolla olçme cihazinı guvenligini her zaman saglarsiniz.
Cocuklarin denetiminiz disnda lazerl olme cihazini kullanmasina izin ver-meyin. Cocuklar istemeden baskalarinin gozunu kamastirabilir.
Bu olcme cihazi ile yakininda yanici svilar, gazlar veya tozalin bulundugu patlama tehlikesi olan yerderce calismayin. Olcme cihazi icinde toz veya buhar-lar tutusturabilecek kivicimlar uretilebilir.

Bosch Power Tools 1609 92A 48U| (18.12.17)

Dikkat! Ölçme cihazı Bluetooth® ile kullanilirken baska cihaz ve tesislerde, uçaklarda ve tibbi cihazlarda (örnegün kalp pillerinde, istnne cihazlarinda) parazite neden olunabilir. Yine aynı sekildecihaz yakininda bulunan kılışeler ve hayvanlarda hasar meydana gelmesi tam olarak onlenemez. Ölçme cihazınBluetooth® ile tibbi cihazlarin, akaryaküt istasyonlarinin, kimyasal madde tesislerinin, patlama tehlikesi bulunan alanlarin ve patlama islemlerin yapildigi alanlarin yakininda kullanmayin. Ölçme cihazın Bluetooth® ile uçaklarda kullanmayin. Bedeninize;cok)yakin uzun sureli isletmeden kabınn.

Bluetooth® markasi ve simgeler (logolar) Bluetooth SIG, Inc. firmasin n tescilli markasi ve maldir. Bu markanin/logolarin Robert Bosch Power Tools GmbH tarafindan her turlu kullanimi lisansa baglidir.

Urin ve islev tanimi

Lüften olçme cihazın bilundugu kapagi acin ve kullanim kilavuzunu okuduğunuz su-rece bu kapagi acik tutun.

Usulune uygun kullanim

Bu olcme cihazi, uzaklikarnin, uzunlukarnin, yuksekliklerin, mesafelerin, egimlerin olcumlmesi ve yuzey ve hacimlern hesaplanmasi icin tasarlanmistr. Olcme sonuclan Bluetoothüzerinden diger cihazlara aktanlabilir.

Teknik veriler

Dijital lazerli uzaklikçınçer GLM 50 C
Ürün kodu	3601K72C.
Ölçme aralıgli (tipik)	0,05-50 m A)
Ölçme aralıgli (tipik, elverissiz kosullar) 20 m	B)
Ölçme hassaslıgli (tipik) ± 1,5mm	A)
Ölçme hassaslıgli (tipik, elverissiz kosullar) ± 3,0mm	B)
En kılıçük gõsterge birimi 0,5 mm
Endirekt uzaklik ölcümü ve su terazishi
Ölçme alanı 0°-360° (4x90°)
Eğlm ölcümü
Ölçme alanı 0°-360° (4x90°)
Ölçme hassaslıgli (tipik)	±0.2(C)1(D)
En kılıçük gõsterge birimi 0,1°

160992A48U|（18.12.17）BoschPowerTools

Dijital lazerli uzaklikolçer	GLM 50 C
Genel
Işletme sıcaligi -10 °C...+45 °C	E)
Saklama sıcaligi -20 °C...+70 °C
Maksimum nisi pika hava nemi	90 %
Lazer sinifi	2
Lazer tipi	635 nm, <1 mW
Lazer,isini capi (25 °C'de) yak.
-10muzaklikta	9 mmD)
-50muzaklikta	45 mmD)
Kesme otomatigi suresi, yak.
-Lazer	20 s
-Olcme cihazi (Olçüm olmadan)	5 dak H)
Ağırkı EPTA-Procedure 01:2014'e,gore 0,10 kg
Olçüleri	106x45x24 m
Koruma türü	IP 54 (Toza ve piskürme suyuna karşi korumalı) F)
Bataryalar 2x1,5VLR03(AAA)
Akü hücreleri	2x1,2VHR03(AAA)
Olçme birimi ayari	m, ft, in
Veri aktarimi
Bluetooth®Bluetooth®4.0	(Classic ve Low Energy) G)
Işletme frekansı bandı	2402 - 2480 MHz
Maks. iletim Gü;cı	2,5 mW

Bosch Power Tools 1609 92A 48U| (18.12.17)

Aci durumdaki olme cihazini brakip gittmyin ve isiniz bitince cihazi kapatin. Lazer isini baskalarinn gozun alabilir.
Ölcme cihazinizi nemden/islaklktan ve dogrudan günes—isinindan koruyun.
Olcme cihazini asiri sicaklklara ve buyuk sicaklik degisikliklerine maruz birrakmayin. Ornegin cihazi uzun sure otomobil icinde brakmayin. Buyuk sicaklik degisiklikerinde olme cihazini calistirmadan once bir sure sicaklik dengelemnesi bekleyin. Asiri sicaklikarda veya buyuk sicaklik degisiklikerinde olme cihazinin hassasligi kaybolabilir.
Ölcme cihazini siddetli carpma ve duqmelerden koruyun. Ölcme cihazi disan dan siddetli bir etkiye maruz kaldignda calismaya devam etmeden once bir hassaslik kontrlu yapmalisiniz (Bakiniz: "Uzaklik olçümü hassaslik kontrlu", sayfa 237).

Açma/kapama

• Ölçme cihazın ve lazeri acmak icin olçme tusuna 2 [▲] kisa sure basin.
• Ölcme cihazimi lazer olmadan acmak icin acma/kapama tusuna 5 [c] kisa sure basin.
  Lazer isinini kisilere ve hayvanlaraogrultmayin ve uzak mesafeden de olsa lazer isinina bakmayin.

Ölçme cihazıni kapatmak icin acma/kapama tusunu 5 [e]kapali tutun.

Olçme cihazi kapatildiginda bellekte bulunan degerler ve cihaz ayarlan muhafaza edilir.

Ölçme ilemi

Acildktan sonra olme cihazi uzunluk olcumu fonksiyonunda bulunar. Baska bir olme fonksiyonucin tuja 7 [Func] basin.lstediginiz olme fonksiyonuno 3 [+] tusu veya 8 [-] tusu ile secin (Bakimz: "Olmefonksiyonlar", Sayfa 229). Olme fonksiyonuno 7 [Func] tusu veya 2 [▲] tusu ile etkincehirin.

Ölcme ilemi icin referans dizlemi olarak acildktan sonra ölcme cihazinin arka kenari seçilmistir. Referans dizlemini degistirmek icin bakiniz: "Referans dizlemlerin seçimi", sayfa 229.

Ölcme cihazın olçme isleminin istediginiz baslangı noktasın yerleştinir (örneğin dur va).

Not: Olçme cihazi acma/kapama tusu 5 [c] ile acildignda olçmet tusuna 2 [▲] kisa sure basin, bu yolla lazeri acarsiniz.

160992448U(18.12.17) Bosch Power Tools

Olcme islemini baslatnak icin olcme tusuna 2 [▲] kisa sure basin. Daha sonra lazer iini kapatilir. Bir sonraki olcme islemi icin ayni islemi tekrarlayin.

Lazer isinini kisilere ve hayvanlaraogrultmayin ve uzak mesafeden de olsa lazer isinina bakmayin.

Not: Olme degeri tipik olarak 0,5 icinde ve enge 4 s sonra gorunur. Olme islemin suresi uzakliga, isik kosullarina ve hedef yuzeyin yanstma özelliklerine baglidir. Olme islemi tamamlandiktan sonar lazer isini otomatik olarak kapanir.

Referans dizlemlerin seçilmesi (Bakiniz: Sekil A)

Ölçme ilemi icin üç farkl referans dizleminden birini seçebilirsiniz:
-olmciehazinirkakenar(orneginduvara dayamada).
- ölçme cihazinün on kenari (örneğin bir masa kenanindan itibaren ölcme isleminde), - disin 13 ortası (örneğin sehpia ile ölcme icin).
Referans dizlemi semcik icin tusa 4 basin. 3 [+] tušu veya 8 [-] tušu veya 4 tusu ile istediginiz referans dizlemini secin. Olçme cihazi acildiktan sonra referans dizlemi olak olçme cihazinn arka kenari secilir.

Menu "Temel ayarlar"

"Temel ayarlar" (i) menüsungeçmek icin 7 [Func] tusunu basili tutun. ilgili temel ayari ve kendi ayarlarinizi secin.
"Temel ayarlar"menusunden cikmak icin acma/kapama tu'suna 5 [ ] basin.

Display aydinlatmasi

Ekran aydinlatmasi surekli aktrir. Hiçbir taşa basilmadişi takdirde ekran aydinlatmasi yaklask 20 saniye sonra bataryaları/aküleri korumak üzere kapanir.

Ölçme fonksiyonları

Uzunluk olcumü

Uzunluk olcumlun lsecin.

Lazer isinini acmak icin olcme tusuna 2 [▲] kisa sure basin.

Olçme islemi icin olçme tuşuna 2 [▲] kisa sure basin. Olçme degeri ekranin alt tarafa finda österilir.

Her olcme islemi icin yukarida anilan islem admlarmi tekarlayin. Son olcme degeri ekranin altinda, sondon bir onceki olcme degeri de onun üzerinde gosterilir vb. 11.430m

Bosch Power Tools 1609 92A 48U| (18.12.17)

Endirekt uzaklik olcimum icin, her birile farkl mesafelerin olculebilecegi ic olgeme fonksiyon vardir.

Endirekt uzaklik olçümü, arada engel bulundugundan lazer isinin engellenecigi durumlarda veya reflektör olaruk hedef yüzey bulunmadigi durumlarda kullanilr. Bu olçme yontemi dikeyololaruyutulemez. Yataylktan her turlu sapma olçme hatalarineden olur.

Not: Endirekt uzaklik olcimum her zaman direkt uzaklik olcimumd hada az hassastrir. Olcme hatalari kullanima baglı olarak direkt uzaklik olcimumd naha buyüz olabilir. Olcme hassasligini iyleşirmek üzere bir sehpa (aksesuar) kullanilmasimi tavsiye ederiz.

Tekil olçümlerarasinda lazerisini aqik kalir.

a) Endirekt yükseklik öllumü (Bakiniz: Şekil B)

Dolayli (endirek) yükseklik ölcümünu Şeçın.

Olçme cihazın alt olçme noktası ile ayın yükseklique bulunmasina dikkat edin. Daha sonra olçme cihazın referans dizlemde cevirin ve uzunluk olçümunde oldugu gibi mesafeyi "1" olçün (ekranda güsterilen kirmizl hat).

Ölçme ilelemi tamamlandiktan sonra aranan mesafenin sonucu “X”sonuc satirinda e gõsterril. “1”mesafesine ve acya “a”ait olçme degerleri olçme degeri satrlarinda d gozukür. 14.142m

b) Ikili endirekt yükseklik öcumū (Bakiniz: Şekil C)

Ölçme cihazi, ölçme cihazınin dikey dizleminde bulunan.butn mesafeleri dolayl olarak ölcebilir.

ikili dolayli yukseklik olcumunu secin.

Uzaklik olcimum fonksiyonunda "1"ve "2"mesafelerini b sira ile olcun.

Olgme islemi tamamlandiktan sonra aranan mesafye ait sonuc " X ^ 出 suc satirinda e gosterilir. " 1 " . " 2 " mesafelerine ve acya " a " ait olcme degerleri olcme degeri saturlarnda d gosterilir. Olcmeye ait referans dizlemin (ornegin olmc cihazinin arka kenari) buttin tekil olcmlerde hassas biimde ayni yukseklikte kalmasina dok kat edin.

Bosch Power Tools 1609 92A 48U| (18.12.17)

Dalyluzunluk olcumuni secin.

Ölcme chazinin aranan ölcme noktası ile ayni yükselkı bileunmasina dikkat edin. Ölcme cihazini referans dizlemde devirin ve uzunluk olçümunde oldugu gibi "1" mesafesini olçın.

Ölçme ilemi tamastrand.dktan sonra aranan mesafeye ait sonuc “X”sonuc satirinda e gõsterilir. “1” mesafesine ve aciya “d” ait olçem degeri olçme degeri saturlarinda d gozukür. 10.000 m

Duvar yüzye yi olçümü (Bakiniz: ŞekilE)

Duvar yüeyi olçümü ayni yüseklikteki cok saydaki munferit yüeylerin toplamini belirlemeye yarar.

Sekilde gosterilen ornekte, ayni mekan yuksekligine H, fakat farkli uzunluklara L sahip cok saydaki duvarin toplam yuzeyi olulmektedir.

Duvaruyuzeyi olcumunu scein.

Mekan yuksekligini Huzunluk olcumunde oldugu gibi olcin. Olme degeri ustteki olme degeri satirinda gosterilir. Lazer ak kalir.

Daha sonra ilk duvarin uzunlugunu L1 olçın. Yüzek otomatik略有k heşplanir ve sonuc Satirnda e gosterilir. Son uzunluk olçme degeri alt olçme degeri satirnda d gürünür. Lazer acık kalir. Simdi de ikinci duvarin uzunlugunu L2 olçın. Olçme degeri satirnda dgoisterilen tekil olçme degeri uzunluga L eklenir. iki uzunlugu toplam

stediginiz sayida daha baska uzunluklar Lx olcebilirsiniz ve bunlar otomatik okay toplanir ve yukseklikle H carpiril.

Hatasiz bir yüsey hemaplamasmin on kosulu, ilk olçulen uzunlugun (ornegimizde mekan yüskeligi H) butūn kismi yüeyelericens ayni olmasdir.

Tanimlama fonksiyonu (Bakiniz: SekilF)

Tanimlama fonksyonunda tanilanan bir uzunluk (mesafe) tekrarlanarak olçülur. Bu uzunluklar Örçınin bir malzemenin ayni uzunlukta kesilmesi veya kuru yapilarda dikeyi kirişlerin olusturulması icin birYZeYE aktarlabilir. Ayarlanabilir minimum uzunik 0,1m,maksimum uzunluk 50m.

160992448U(18.12.17) Bosch Power Tools

Not: Tanilmala fonksiyonunda isarete olan mesafe ekranda gosterilir. Referans, oIcme cihazin nenari degildir.

Tanimlama fonkiyounu secin.

istediginiz uzunluu ayarlayin. Bu islem icin 7 [Func] tusu ile ilgili rakami/haneyi secin ve degeri 3[ + ] tusu veya 8 [-] tusu ile degistirin.

Olçme tusuna 2 [▲] basarak tanimlama fonksiyonunu bölatin ve yavaşa bölangic noktasindan uzaklasin.

Ölcme cihazi surekli olarak baslangic noktasina alan mesaafeyi olçer. Bu esnada tanımlanan uzunluk veGPCel olcme degeri gosterilir. Alt vetya ust ok gelecek veya son isarete olan en kucuk mesaafeyi gosterir.

Not: Kesintisiz olçme ilesminde ta4 basarak olçülen bir degeri tanim-lanan uzunuluk okayar belirleyebilirsiniz.

Soldaki faktör tanimlanan uzunluga ne kadar siklikla ulasildigi melirir. Ekranin yanindaki yesil oklar bir uzunluga ulasmayi isaretleme amacyla gosterir.

Eger referans ekranin disinda ise, kirmizi oklar veya kirmizi bir yazi gercek degeri gosterir.

Egim olçme/Dijital su terazisi

Egim olcumunüdjital su terazisini eepin.

Ölçme cihazi otomatik olak iki durumarasinda geçis yapar.

Dijital su terazisi bir nesnenin yatay vya dikey olarakogrultulmasina yarar (ornegin camasir makinese, buzdolabi vb.).

Egim 3^ asilac olursa, ekranda bilye kirmizi olarak yanip soner.

Egim olc um fonksiyonu rampalarin vya egimerin olcilmesine yarar (ornegin merdivenler, korkuluklar, mobilyalin uyarlanmasi, borularin dosenmesi vb.).

Egim olcumlunde referans duzlemi olarak olcme cihazin sol tarafi kulanilir. Olcme islemi esnasinda gosteige yanip sonerse, olcme cihazi yan tarafa cok fazla devrilmis demektir.

Hafizaya alma fonksiyonlari

Sonlanan her olcme isleminin degeri veya kesin sonucu otomatik olarak belige alirn.

Bosch Power Tools 1609 92A 48U| (18.12.17)

Maksimum 30 deger (olcme degeri veya kesen sonuc) cagrilabilir.

Bellek fonksiyonunu Becin.

Ekrann ut tarafinda bellek degeri numarasi, alta ilgili bellek degeri ve solda ilgili olme fonksiyonu gosterilir.

7.620 m Belle alinan degerlerde ileri dogru kayirdma yapmak icin tusa 3 [+] 8.890 m basin.

430.16 m³ Belège alinan degerlerde geriye dogru kaydirma yapmak icin tuça 8 [-] basin.

Bellekte hiçbir degér yoksá, ekranin-altnda “0.000” veustände “0” gosterilir.

En eski deger bellekte 1. pozisyonda bulunur, en yeni deger 30 (mevcut 30 bellek degerinde) pozisyonunda. Bir baska deger bellege alirken daima bellekteki en eski deger silinir.

Hafizanin silinmesi

Bellek icerigini silmek icin tuja 7 [Func] basin ve bellek fonksiyonunu seçin. Daha sonra acma/kapama tuşuna 5 [c] basin. Bu yolla gõsterilen degeri silersiniz.

4 tusana ve acma/kapama tusuna 5 [ ] birlikte basildigianda belleketei butin deger-ler silinir.

Degerlerin toplanmasi/cikarilmasi

Ölçme değerleri veya sonçlar toplanabilir veya çarıkilabilir.

Degerlerin toplanmasi

Aşagidaki ornk yüeylerin toplanması gõstermektedir: Böüm "Alan (yüzy) olçümü", Saya 230 uyarınca bir yüzy belirleyin.

Tuşa 3 [+] basin. Hesaplanan yüsey ve sembol “+” gosterilir.
143.45 m² ōyer yüsey olçümelerini baslatakın icin olçme tusuna 2 [▲] basin. Bö-lüm “Alan (yüsey) olçümü”, Sayfa 230 uyarınca yüzeyi belirleyin. Ikinci olçme ilemi tamamländkctan sonra ilçinci yüzey olçümün sinucu ek ranin alt kisminda gosterilir. Kesin sonucu güruntulemek icin olçme tusuna 2 [Tekrar basin.

Not: Uzunluk ölcümunde kesin sonuc hemen gosterilir.

Degerlerin cikarilmasi

Degerlerden cikarma yapmak icin tu8 [-] basin. Diger islemler "Degerlerin toplanmasi" bolumundekigibi yapilir.

160992448U(18.12.17) Bosch Power Tools

Ölçme degelerinin silinmesi

Acma/kapama tu'suna 5 [c] kisa sure basarak butun olme fonkiyonlarinda son olarak belirlen olme degerini silebilirsiniz. Acma/kapama tu'suna 5 [c] bircok kez ka sa sure basilarak olme degerleri ters sira ile silinir.

Ölçme birimin degistirilmesi

Ölçme birimi temel ayari "m" (metre)'dir.

Ölçme cihazını�能.

Tuşu 7 [Func] basii tutarak “Temel ayarlar” menüüne ulasirsiniz. “ft/m” seçeneğin seçın.

Ölçme birimi değistirmek icin 3 [+] veya 8 [-] tusuna basin.

Menu ögesindençikmak icin acma/kapama tusuna 5 [basin. Olçme cihazi kapatildiginda seçilen ayar beliege alirn.

Bluetooth® arabirimi

Diger cihazlara veri aktarimi

Bu olcme cihazi bir Bluetooth® moduli ile donatilmis olup, bu modul radyo sinyali tekniqi ile verilerin belirli mobil cihazlara Bluetooth® arabirimi ile aktarmaya olanak saglar (ornegin Smartphone, Tablet).

Bluetooth®征求意见在系统上开展试点 Bluetooth®征求意见在系统上开展试点 www.bosch-pt.com

Daha ayrintili bilgiyi Bosch urun sayfasinda bulubalirsiniz, Bakiniz: QR-Kodu, Sayfa 8.

Bluetooth® ile veri aktarimi yaparken mobil cihazla ölçme cihazıarasinda zamanGPCikmeleri ortayaçkabilir. Bunun nedeni iki cihazarasindaki uzaklik veya ölçme nesnesi olabilir.

Mobil bir cihaza veri aktarimi icin Bluetooth® arabirimin etkinlestirlimesi

Bluetooth® arabirimini etkinleistirmek icin olçme cihazınin Bluetooth® tusuna 6 basn. Bluetooth® sinyalini etkinleistirmek icin tekrar Bluetooth® tusuna 6 veya 3 [+] tusuna basn. Bluetooth® arabirimin mobil cihazınizda etkin Oldugundan emin olun.

Mobil cihazin fonksiyon kapsamini genisletmek ve veri aktarimi kolaylastirmak icin özel Bosch uygulamaları (Apps) vardir. Bunlar cihaza gore ilgili magazalardan indire bilirsiniz.

Bosch uygulamasinin baslatimasindan sonra mobil cihazl olme cihazi arasindaki baglanti kurulur. Cok sayida etkin olme cihazi bulunacak olursa, seri numarasi yardi mile ilgili cihazi segin.

Bosch Power Tools 1609 92A 48U| (18.12.17)

Baglanti durumu ve etkin baglanti (a) olcme cihazin durum cubugunda (h) gosterilir.

Bluetooth® arabiriminin pasiflestirilmesi

Bluetooth® baglantisini kesmek icin Bluetooth® tusuna 6 basin. Bluetooth® sinyalini kapatmak icin Bluetooth® tusuna 6 veya 8 [-] tusuna tekrar basin veya ölcme cihazini kapatin.

Calisirken dikkat edilecek hususlar

Daha ayrinti bilgiyi Bosch urun sayfasinda bulubalirsiniz, Bakimz: QR-Kodu, Sayfa 8.
Bu olçme cihazi bir radyo sinyali arabirimi ile donatilmistr. Öregin uçaklar veya hastaneler gibi yerel istmet kistlamalarina uyun.

Genel aciklamalar

Algilama mercegi 14 ve lazer isini cikisi 15 olme islemi sirasinda kapatilmamalir.

Olçme cihazi bir olçme islemi esnasinda hareket ettirilemez. Bu nedenle olçme cihazin mumkun oldugu kadar sabit bir dayanaga veya bir yüzeye yerleşirin.

Ölçme alanı (aralı)—üzerindeki etkiler

Ölçme araligi isik kosullarina ve hedef yüeyin yansıtmozölliklerine baghdir. Güçlü ortam aydinliginda lazer işinini daha iyi gorebilmek icin bir lazer gozlugu 18 (aksesuar) ve bir lazer hedef tablası 17 (aksesuar) kullanin vya hedef yüeyi gölgelendirin.

Olcme sonucuna etkiler

Fiziksel etkiler nedeniyle, cesisli yuzeylerde olcme yapilirken hatal sonuclarin ortaya kikmasi mukkundur. Bunlar sunlardir:

• Saydam yüzeyler (örneğin cam, su),
• Parlayan yüzeyler (örnegrin polisajl metal, cam),
  -Gozenekli yuzeyler (ornegin yalitim malzemeleri),
  -Yüzey yapisi (ornegrin ham sva, dogal taş).

Bu gibi yüeylerde olçme yaparken gerekiyorsa lazer hedef tablas 17 (aksesuar) kulanin.

Ayrica hedef yüzeye eigik olarak nisan alinirsa hatali olçme sonumlari ortaya seksibilir.
Yine ayı sekilde farkl sicsaklikara sahip hava katmani ve endirekt olarak alinan
yansimalar hatali olçme sonumlarina neden olabilir.

Hassasilk kontrlü ve egim olçümünün kalibrayonyu (Bakiniz: Sekil G)

Egim olcumu hassasilgini duzenli aralklarla kontrl edin. Bu bir zar olcumu ile yapirl. Olcme cihazini bir masaya yatirn ve egimi olun. Olcme cihazini 180^ cevirin ve egimi bir kez daha olun. Gosterilen miktarin farki maksimum 0,3 omaldir.

160992448U(18.12.17) Bosch Power Tools

OBJ BUCH-2450-006.book Page 237 Monday, Decembr 18, 2017 12:17 PM

Türkce|237

Buyuk sapmalarda olme cihazini yeniden kalibre etmeniz gerekir. Bu islem icin seceneigni sein. Ekrandaki talimatlari izleyin.

Asiri sicaklik degisikliklerinden ve carpmalardan sonra bir hassasilk testi yapmanizi veya olme cihazini yeniden kalibre etmenizi tavlsiye ediriz. Sicaklik degisiklikleriden sonra olme cihazi kalibrasyon yapilmadan one bir sure sicakliga uyum saglamak üzere beketilmelidir.

Uzaklik olcimum hassasilk kontrlu

Olçme cihazın hassasilgin asagidaki yontemle kontrl edbilirsiniz: -Uzunlugun tam olarak bilgüniz (ornegin bir mekan genistigi, kapi araligi) 3 ile 10m uzunlugunda degismeyen bir olçme mesafesi secin. Olçme islemi uygun ko-sullarda opilimaldir, yani olçme mesafesi mekanda olmal ve olçulecek hedef yüsey duz ve iyi yanıci özelkı olmaldir.
-Mesafeyi 10 kez arkayaArkaya olcun. Uygun kosullarda tekil olcmelerin butun olcme mesafesinde ortalama degerden sapmasi maksimum ± 4 mm olmaldir.Daha sonra karilastirma yapabilmek icin olcme degerlerini bir yere not edin.

Sehpaile calismak (aksesuar)

Sehpanin kullanlmasi özellikle uzak mesafelerde gereklidir. Ölçme cihazinin 1/4" lik disini 13 sehpanin 19 hizi degistirilir levhasina veya piyasada bulunan bir fotograf makinesi sehpasina yerlestitir. Cihazi hizi degistirilir levanin tespit vidasi ile skin. Sehpa ilçome yapmak inç refereiners dizlemini referens dizlemi tusuna 4 basmak suretiyle uygun bicimde ayarlin (Referenis dizlemi disi).

Hata uyarisi

Bir olme islemi tam ve kusursuz bicimde yerine getirelmiyorsa, ekranda "Error" hata mesaji gosterilir. Bu gibi durumlarda olme cihazini kapatin, tekrar acin ve olme islemini yeniden baslatin.

Olçme cihazi her olçme isleminde kusursuz islev gorulup gorulmedigi ni kontrl eder. Bir aniza tespit edilirse, ekran sadece yandaki sembo- li gesterir ve olçme cihazi kapanir. Bu gibi durumlarda olçme cihazini yetkili saticiniz araciligi ile Bosch Musteri Servisine goderin.

OBJ BUCH-2450-006.book Page 242 Monday, Deccmber 18, 2017 12:17 PM

242 | Polski

Polski

aI IcI aIg JgJbI .LgJg Iylogog Aalll Uw pI yI IwI yIqI Iy Iy Iy Iy Iy Iy

Lg9g0

gJUwLg

10
