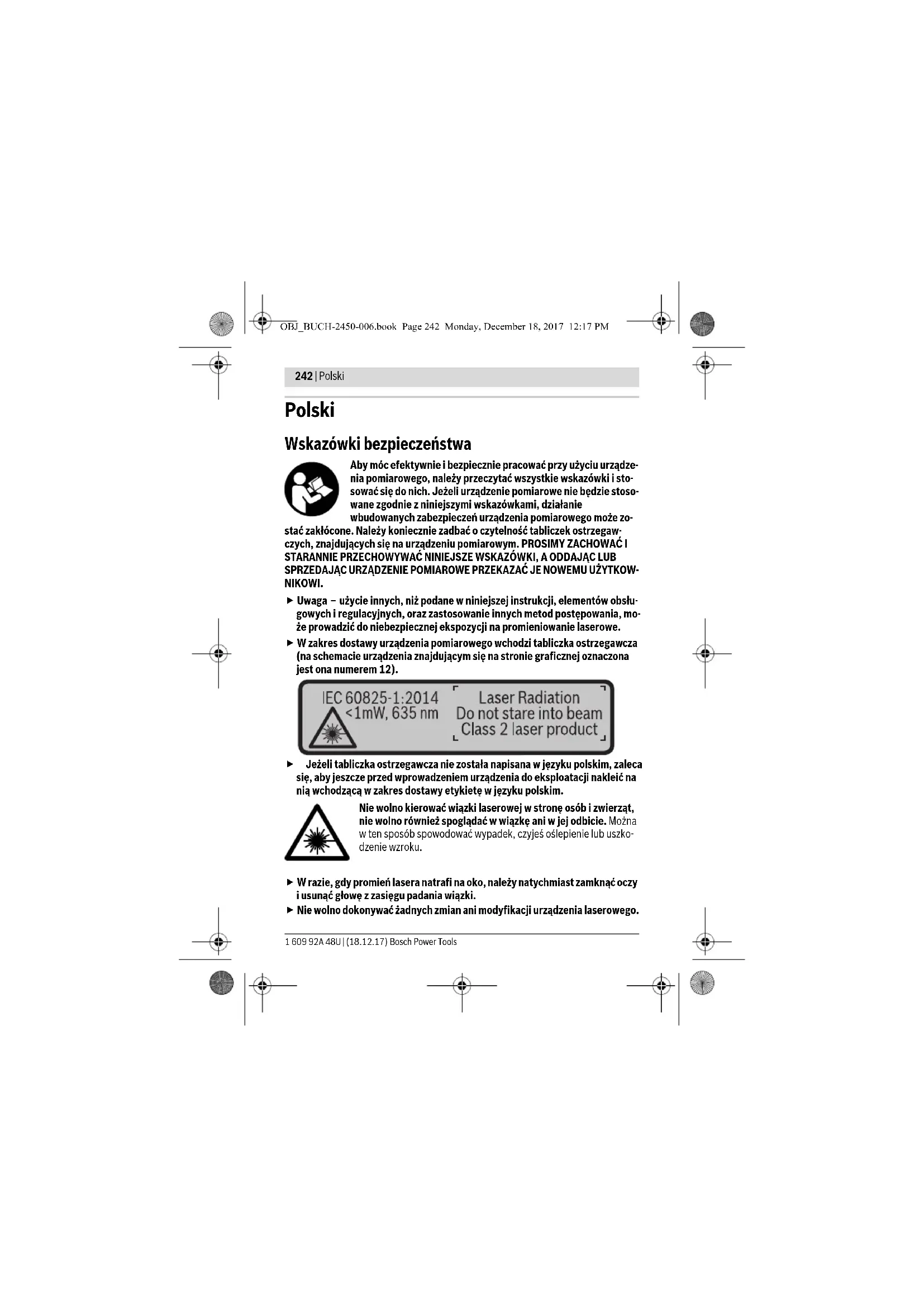

INSTRUKCJA OBSŁUGI GLM 100 C Professional BOSCH

Zakres pomiarowy (typowy, niekorzystne wa- runki) 20 m

Dokładność pomiaru (typowa) ±1,5mm

Dokładność pomiarowa (typowa, niekorzystne warunki) ±3,0mm

Najmniejsze wskazanie 0,5 mm Pośredni pomiar odległości i poziomnica Zakres pomiaru 0°–360° (4x90°) Pomiar nachylenia kąta Zakres pomiaru 0°–360° (4x90°) Dokładność pomiaru (typowa) ±0,2° C)/D) Najmniejsze wskazanie 0,1° Wskazówki ogólne Temperatura pracy –10 °C...+45 °C

Temperatura przechowywania –20 °C...+70 °C Relatywna wilgotność powietrza maks. 90 % Klasa lasera

Typ lasera 635 nm, <1 mW Średnica plamki lasera (przy 25 °C) ok. – w odległości 10 m – w odległości 50 m 9mm

Automatyczne wyłączanie po ok. –Laser – Urządzenie pomiarowe (bez pomiaru) 20 s 5min

Ciężar odpowiednio do EPTA-Procedure 01:2014 0,10 kg Wymiary 106x45x24mm OBJ_BUCH-2450-006.book Page 244 Monday, December 18, 2017 12:17 PMPolski | 245 Bosch Power Tools 1 609 92A 48U | (18.12.17) Przedstawione graficznie komponenty Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej. 1 Wyświetlacz 2 Przycisk pomiarowy[ ] 3 Przycisk plus[+] Stopień ochrony IP 54 (ochrona przed pyłem i roz- bryzgami wody)

Zakres częstotliwości pracy 2402 – 2480 MHz Maks. moc nadawania 2,5 mW A) W przypadku pomiarów od przedniej krawędzi narzędzia pomiarowego, przy wysokim współ- czynniku odbicia celu (np. pomalowana na biało ściana), słabego podświetlenia oraz temperatury roboczej wynoszącej 25 °C. Dodatkowo należy się liczyć z odchyleniem wynoszącym ± 0,05 mm/m. B) W przypadku pomiarów od tylnej krawędzi urządzenia pomiarowego, przy wysokim współczynni- ku odbicia celu (np. biały karton), silne podświetlenie oraz temperatury roboczej wynoszącej – 10 °C do +45 °C. Dodatkowo należy się liczyć z odchyleniem, wynoszącym ±0,15 mm/m. C) Po kalibracji przeprowadzonej przez użytkownika przy 0 ° i 90 ° należy uwzględnić dodatkowy błąd nachylenia wynoszący ±0,01 °/stopień przy 45 ° (maks.). Jako płaszczyzna odniesienia do po- miaru nachylenia służy lewa krawędź urządzenia pomiarowego. D) w temperaturze roboczej 25 °C E) W trybie pomiaru ciągłego maks. temperatura robocza wynosi + 40 °C. F) z wyjątkiem wnęki na baterie G) W przypadku urządzeń Bluetooth® Low Energy nawiązanie połączenia może – w zależności od modelu i systemu operacyjnego – okazać się niemożliwe. Urządzenia Bluetooth® muszą wspierać profil SPP. H) Bluetooth® wyłączony Do jednoznacznej identyfikacji narzędzia pomiarowego służy numer serii 11, znajdujący się na tab- liczce znamionowej. Cyfrowy dalmierz laserowy GLM 50 C OBJ_BUCH-2450-006.book Page 245 Monday, December 18, 2017 12:17 PM246 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools 4 Przycisk wyboru płaszczyzny odniesienia 5 Wyłącznik urządzenia[ ] 6 Przycisk Bluetooth® 7 Przycisk funkcyjny[Func] 8 Przycisk minus[–] 9 Pokrywa wnęki na baterie 10 Blokada pokrywy wnęki na baterie 11 Numer serii 12 Tabliczka ostrzegawcza lasera 13 Gwint statywu 1/4" 14 Soczewka odbioru sygnału 15 Wyjście promieni laserowych 16 Futerał 17 Laserowa tablica celownicza* 18 Okulary do pracy z laserem* 19 Statyw*

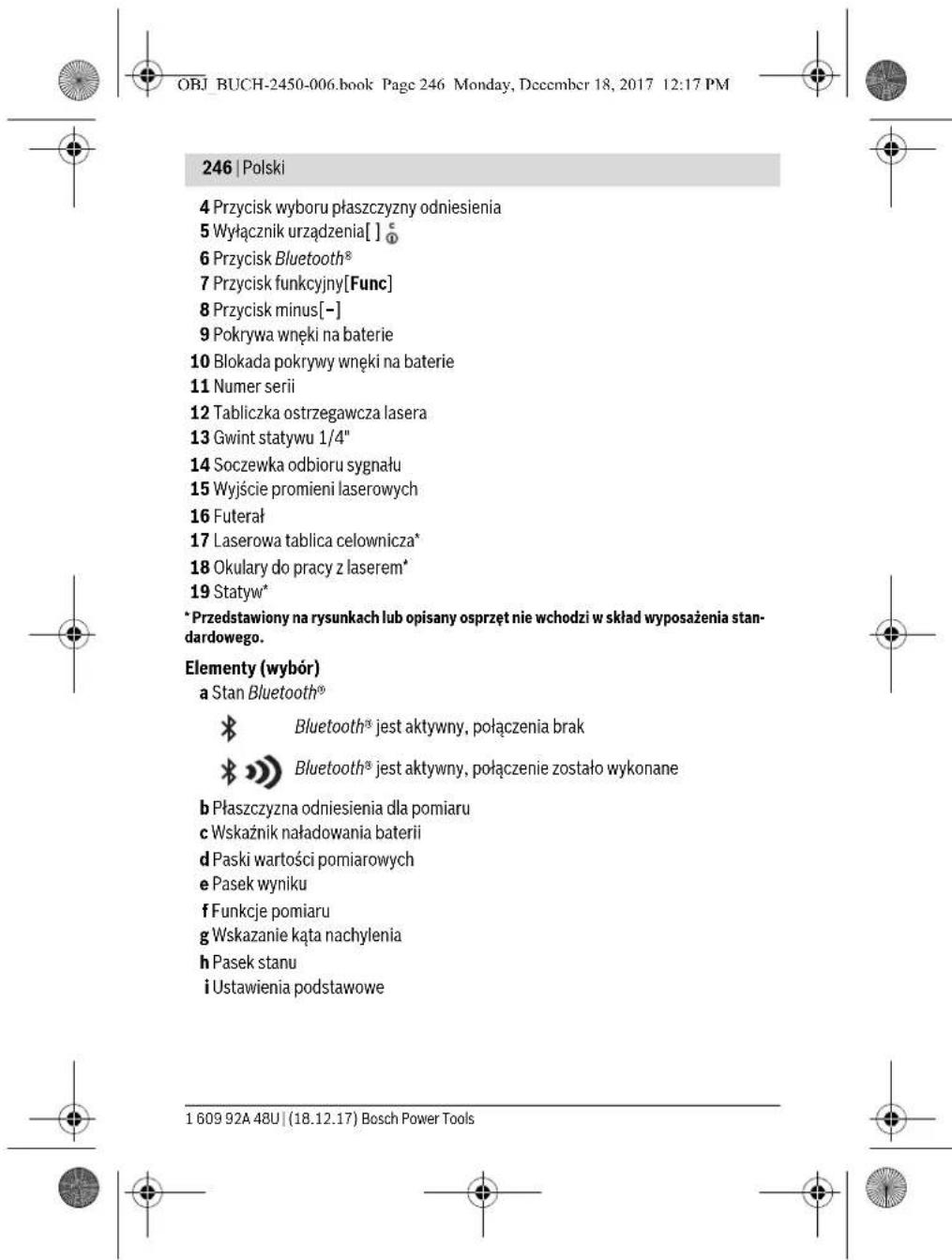

• Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia stan- dardowego. Elementy (wybór) a Stan Bluetooth® b Płaszczyzna odniesienia dla pomiaru c Wskaźnik naładowania baterii d Paski wartości pomiarowych e Pasek wyniku f Funkcje pomiaru g Wskazanie kąta nachylenia h Pasek stanu i Ustawienia podstawowe Bluetooth® jest aktywny, połączenia brak Bluetooth® jest aktywny, połączenie zostało wykonane OBJ_BUCH-2450-006.book Page 246 Monday, December 18, 2017 12:17 PMPolski | 247 Bosch Power Tools 1 609 92A 48U | (18.12.17) Montaż Wkładanie/wymiana baterii Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-man- ganowych lub akumulatorów. W przypadku akumulatorów 1,2-V możliwe jest zmniejszenie się liczby projektów do- tyczących baterii 1,5-V. Aby otworzyć pokrywkę wnęki na baterie 9, należy wcisnąć blokadę 10 i zdjąć po- krywkę. Włożyć baterie lub akumulatory do wnęki. Należy przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości zgodnie ze schematem umieszczonym we- wnątrz wnęki. Jeżeli pusty symbol baterii pojawia się po raz pierwszy na wyświetlaczu, możliwe jest jeszcze przeprowadzenie ok. 100 pomiarów. Jeżeli symbol naładowania baterii jest pusty i miga na czerwono, dokonywanie pomiarów nie jest już możliwe. Należy wymie- nić baterie (lub akumulator). Baterie lub akumulatory należy zawsze wymieniać kompletami. Należy stosować tylko baterie lub akumulatory pochodzące od tego samego producenta i o jednakowej po- jemności. Jeżeli urządzenie pomiarowe nie będzie przez dłuższy czas używane, należy wyjąć z niego baterie lub akumulatory. Nieużywane przez dłuższy czas baterie i akumulatory mogą ulec korozji i ulec samorozładowaniu. Praca urządzenia Włączenie Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłączać. Wiązka lasera może spowodować oślepienie osób postronnych. Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napro- mieniowaniem słonecznym. Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi tempera- turami, a także przed wahaniami temperatury. Nie należy go na przykład pozo- stawiać na dłuższy okres czasu w samochodzie. W przypadku, gdy urządzenie po- miarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub ni- skie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru. OBJ_BUCH-2450-006.book Page 247 Monday, December 18, 2017 12:17 PM248 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools Należy unikać silnych uderzeń i nie dopuszczać do upadku urządzenia pomia- rowego. W przypadku silnego oddziaływania zewnętrznego na urządzenie pomia- rowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. »Kon- trola dokładności pomiaru odległości«, str. 258). Włączanie/wyłączanie –Aby włączyć urządzenie pomiarowe i laser, należy krótko nacisnąć na przycisk po- miarowy 2 []. –Aby włączyć urządzenie pomiarowe bez lasera, należy krótko nacisnąć na włącz- nik/wyłącznik 5 []. Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości). Aby wyłączyć urządzenie pomiarowe, należy wcisnąć włącznik/wyłącznik 5 [] i przytrzymać go w tej pozycji. Po wyłączeniu narzędzia pomiarowego wartości znajdujące się w pamięci i dokonane ustawienia nie ulegają skasowaniu. Przebieg pomiaru Po włączeniu urządzenie automatycznie ustawia się w funkcji pomiarów długości. Aby wybrać inną funkcję, należy wcisnąć przycisk 7 [Func]. Wybrać pożądaną funkcję po- miarową za pomocą przycisku 3 [+] lub 8 [–] (zob. »Funkcje pomiaru«, str. 249). Do- konać aktywacji wybranej funkcji pomiarowej z pomocą przycisku 7 [Func] lub przy- cisku 2 []. Po włączeniu urządzenia pomiarowego automatycznie wyznaczana jest jego tylna kra- wędź jako płaszczyzna odniesienia. Aby zmienić płaszczyznę odniesienia zob. »Wy- bór płaszczyzny odniesienia«, str. 249. Należy przyłożyć narzędzie pomiarowe do miejsca wybranego jako początek mierzo- nej długości (np. do ściany). Wskazówka: Jeżeli urządzenie pomiarowe włączone zostało włącznikiem/wyłączni- kiem 5 [ ], należy na krótko wcisnąć przycisk pomiarowy 2 [ ], w celu włączenia lasera. Aby rozpocząć pomiar, należy krótko nacisnąć przycisk pomiarowy 2 [ ]. Po doko- naniu pomiaru wiązka laserowa wyłącza się. Aby dokonać następnego pomiaru po- wyższe kroki należy powtórzyć. Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości). Wskazówka: Wynik pomiaru pojawia się zazwyczaj w przeciągu 0,5 s, a najpóźniej po upływie 4 s. Czas pomiaru zależy od odległości, warunków oświetleniowych i od re- OBJ_BUCH-2450-006.book Page 248 Monday, December 18, 2017 12:17 PMPolski | 249 Bosch Power Tools 1 609 92A 48U | (18.12.17) fleksu świetlnego mierzonego obiektu. Po zakończeniu pomiaru wiązka laserowa wy- łączy się automatycznie. Wybór płaszczyzny odniesienia (zob. rys. A) Przed rozpoczęciem pomiaru możliwy jest wybór między trzema różnymi płaszczy- znami odniesienia: – od tylnej krawędzi urządzenia pomiarowego (np. przez przyłożenie do ściany), – przednią krawędzią urządzenia pomiarowego (np. przy pomiarach od krawędzi stołu), –środka gwintu 13 (np. do pomiarów ze statywem). Aby wybrać płaszczyznę referencyjną, należy wcisnąć przycisk 4. Wybrać pożądaną płaszczyznę referencyjną za pomocą przycisku 3 [+], przycisku 8 [–] lub przycisku 4. Po każdym włączeniu narzędzia pomiarowego jako płaszczyzna referencyjna wybie- rana jest automatycznie jego tylna krawędź. Menu »Ustawienia podstawowe« Aby przejść do menu »Ustawienia podstawowe« (i), należy wcisnąć 7 [Func] i przy- trzymać go w tej pozycji. Wybrać odpowiednią nastawę i jej ustawienia. Aby wyjść z menu »Ustawienia podstawowe«, należy wcisnąć włącznik/wyłącznik 5 []. Podświetlenie wyświetlacza Oświetlenie wyświetlacza nie wyłącza się. Jeżeli nie są wciskane przyciski, oświetle- nie wyświetlacza przyciemnia się po upływie ok. 20 sekund w celu zmniejszenia zuży- cia baterii/akumulatora. Funkcje pomiaru Pomiar odległości Wybrać funkcję pomiaru długości . Aby włączyć wiązkę laserową, należy wcisnąć krótko przycisk 2 []. Aby dokonać pomiaru, należy krótko wcisnąć przycisk 2 [ ]. Wartość pomiarowa wyświetlana jest u dołu wyświetlacza. Dla każdego kolejnego pomiaru należy powtórzyć wszystkie wyżej wy- mienione czynności. Ostatnia wartość pomiarowa znajduje się na dole wyświetlacza, powyżej wyświetlana jest przedostatnia itd.

m7.620 OBJ_BUCH-2450-006.book Page 249 Monday, December 18, 2017 12:17 PM250 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools Pomiar ciągły Podczas pomiaru ciągłego urządzenie pomiarowe można przybliżyć relatywnie do ce- lu, przy czym wartość pomiarowa aktualizowana jest co 0,5 sekundy. Możliwe jest więc na przykład odsunięcie się od ściany aż do pożądanej odległości, a aktualną od- ległość można będzie nadal odczytać. Wybrać funkcję pomiaru ciągłego . Aby włączyć wiązkę laserową, należy wcisnąć krótko przycisk 2 []. Poruszać urządzeniem pomiarowym dotąd, aż u dołu wyświetlacza ukaże się żądana odległość. Poprzez krótkie wciśnięcie przycisku pomiarowego 2 [ ] można prze- rwać pomiar ciągły. Aktualna wartość pomiarowa wyświetlana jest u dołu wyświetlacza. Maksymalna i minimalna wartość pomiarowa wy- świetlane są powyżej niej. Ponowne przyciśnięcie przycisku pomiaro- wego 2 [ ] uruchamia pomiar ciągły ponownie. Pomiar ciągły wyłącza się automatycznie po upływie 5 min. Pomiar powierzchni Wybrać funkcję pomiaru powierzchni . Na zakończenie należy zmierzyć po kolei szerokość i długość, jak w przypadku pomia- ru długości. Pomiędzy tymi dwoma pomiarami wiązka lasera pozostanie włączona. Mierzony odcinek miga na wskazaniu pomiaru powierzchni . Pierwsza wartość pomiarowa wyświetlana jest u góry wyświetlacza. Po zakończeniu drugiego pomiaru powierzchnia jest automatycznie ob- liczana, a następne wyświetlana. Wynik końcowy umieszczony jest u dołu wyświetlacza, pojedyncze wartości pomiarowe powyżej niego. Pomiar objętości (kubatury) Wybrać funkcję pomiaru kubatury . Na zakończenie należy zmierzyć po kolei szerokość, długość i wysokość, jak w przy- padku pomiaru długości. Pomiędzy tymi trzema pomiarami wiązka lasera pozostanie włączona. Mierzony odcinek miga na wskazaniu pomiaru kubatury .

OBJ_BUCH-2450-006.book Page 250 Monday, December 18, 2017 12:17 PMPolski | 251 Bosch Power Tools 1 609 92A 48U | (18.12.17) Pierwsza wartość pomiarowa wyświetlana jest u góry wyświetlacza. Po zakończeniu trzeciego pomiaru kubatura jest automatycznie oblicza- na, a następne wyświetlana. Wynik końcowy umieszczony jest u dołu wyświetlacza, pojedyncze wartości pomiarowe powyżej niego. Pośredni pomiar odległości Przy pomiarze pośrednim można skorzystać z jednej z czterech funkcji pomiaru – za pomocą tych funkcji można wyznaczyć odcinki o różnej długości. Funkcja pośredniego pomiaru odległości służy do pomiaru odległości w sytuacjach, gdy pomiar bezpośredni jest niemożliwy, a więc, gdy bieg promienia zakłócony jest przez przeszkodę, a także gdy do dyspozycji nie stoi żadna płaszczyzna mogąca odbić refleks świetlny. Ten rodzaj pomiaru może być stosowany wyłącznie w kierunku pio- nowym. Każde odchylenie w kierunku poziomym prowadzi do błędów pomiarowych. Wskazówka: Pośredni pomiar odległości jest zawsze mniej dokładny niż bezpośred- ni pomiar odległości. Błędy pomiarowe mogą okazać się większe niż w przypadku bezpośredniego pomiaru odległości. Aby zwiększyć dokładność pomiarową, zaleca się zastosowanie statywu (osprzęt). Pomiędzy poszczególnymi pomiarami wiązka lasera pozostanie włączona. a) Pośredni pomiar wysokości (zob. rys. B) Wybrać funkcję pośredniego pomiaru wysokości . Należy przy tym zwrócić uwagę, aby narzędzie pomiarowe znajdowało się na tej samej wysokości, co dolny punkt pomiarowy. Następnie należy przechylić narzędzie pomia- rowe w stronę płaszczyzny referencyjnej i dokonać pomiaru, jak w przypadku pomia- rów długości odcinków »1« (na wyświetlaczu ukazane w postaci czerwonej linii). Po zakończeniu pomiaru, wynik poszukiwanego odcinka »X« wyświetla- ny jest w pasku wyniku e. Wartości pomiarowe odcinka »1« i kąt »α« wy- świetlane są w pasku wartości pomiarowych d. b) Podwójny pośredni pomiar wysokości (zob. rys. C) Narzędzie pomiarowe jest w stanie dokonać pośredniego pomiaru wszystkich odcin- ków, które leżą na pionowej płaszczyźnie narzędzia pomiarowego. Wybrać funkcję podwójnego pośredniego pomiaru wysokości . Zmierzyć, jak w przypadku pomiaru odległości, odcinki »1« i »2« (w tej kolejności). 1474.8 m

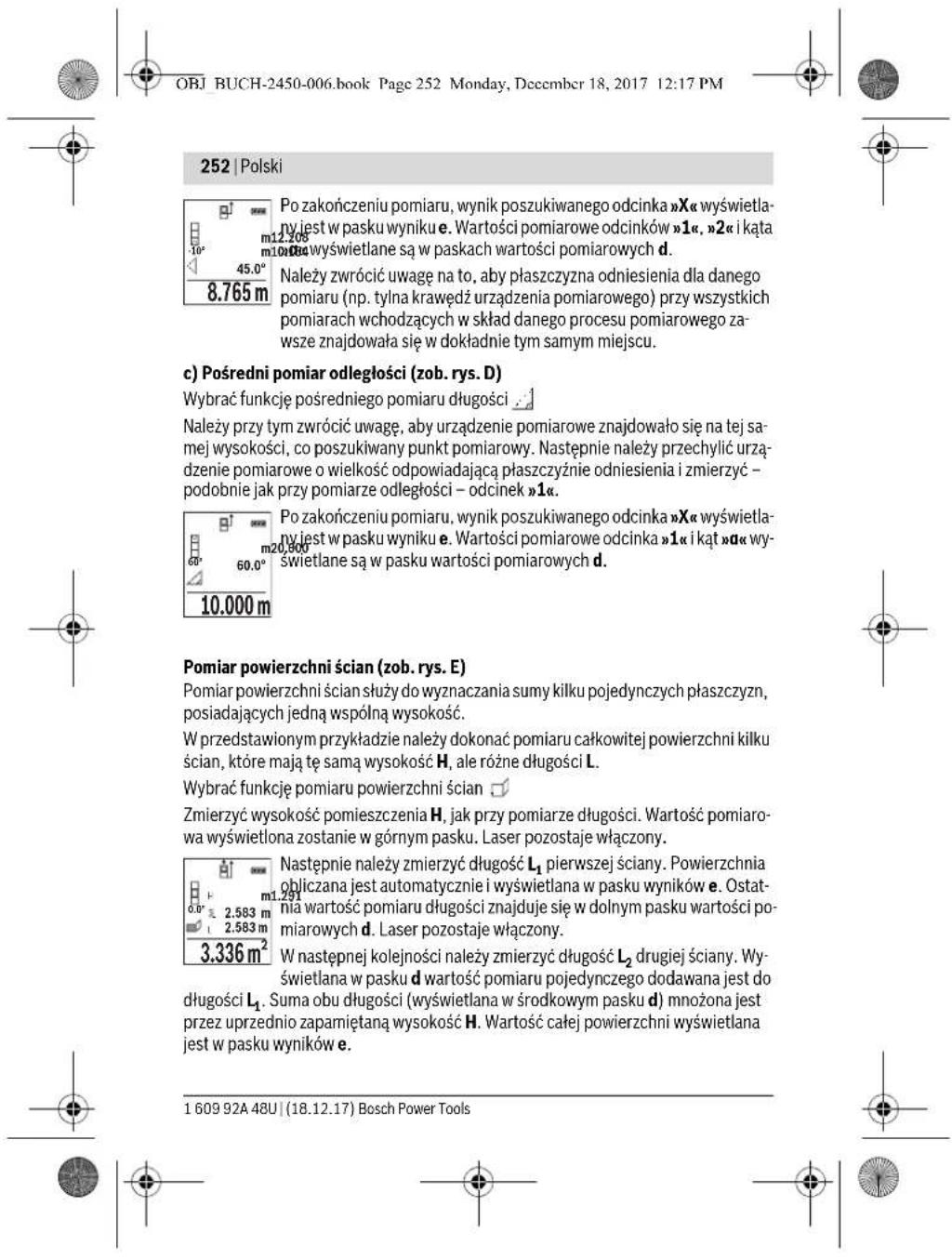

45° m20.00045.0° OBJ_BUCH-2450-006.book Page 251 Monday, December 18, 2017 12:17 PM252 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools Po zakończeniu pomiaru, wynik poszukiwanego odcinka »X« wyświetla- ny jest w pasku wyniku e. Wartości pomiarowe odcinków »1«, »2« i kąta »α« wyświetlane są w paskach wartości pomiarowych d. Należy zwrócić uwagę na to, aby płaszczyzna odniesienia dla danego pomiaru (np. tylna krawędź urządzenia pomiarowego) przy wszystkich pomiarach wchodzących w skład danego procesu pomiarowego za- wsze znajdowała się w dokładnie tym samym miejscu. c) Pośredni pomiar odległości (zob. rys. D) Wybrać funkcję pośredniego pomiaru długości . Należy przy tym zwrócić uwagę, aby urządzenie pomiarowe znajdowało się na tej sa- mej wysokości, co poszukiwany punkt pomiarowy. Następnie należy przechylić urzą- dzenie pomiarowe o wielkość odpowiadającą płaszczyźnie odniesienia i zmierzyć – podobnie jak przy pomiarze odległości – odcinek »1«. Po zakończeniu pomiaru, wynik poszukiwanego odcinka »X« wyświetla- ny jest w pasku wyniku e. Wartości pomiarowe odcinka »1« i kąt »α« wy- świetlane są w pasku wartości pomiarowych d. Pomiar powierzchni ścian (zob. rys. E) Pomiar powierzchni ścian służy do wyznaczania sumy kilku pojedynczych płaszczyzn, posiadających jedną wspólną wysokość. W przedstawionym przykładzie należy dokonać pomiaru całkowitej powierzchni kilku ścian, które mają tę samą wysokość H, ale różne długości L. Wybrać funkcję pomiaru powierzchni ścian . Zmierzyć wysokość pomieszczenia H, jak przy pomiarze długości. Wartość pomiaro- wa wyświetlona zostanie w górnym pasku. Laser pozostaje włączony. Następnie należy zmierzyć długość L

pierwszej ściany. Powierzchnia obliczana jest automatycznie i wyświetlana w pasku wyników e. Ostat- nia wartość pomiaru długości znajduje się w dolnym pasku wartości po- miarowych d. Laser pozostaje włączony. W następnej kolejności należy zmierzyć długość L

drugiej ściany. Wy- świetlana w pasku d wartość pomiaru pojedynczego dodawana jest do długości L

. Suma obu długości (wyświetlana w środkowym pasku d) mnożona jest przez uprzednio zapamiętaną wysokość H. Wartość całej powierzchni wyświetlana jest w pasku wyników e.

OBJ_BUCH-2450-006.book Page 252 Monday, December 18, 2017 12:17 PMPolski | 253 Bosch Power Tools 1 609 92A 48U | (18.12.17) W ten sposób można mierzyć dowolną ilość długości L

, które są automatycznie do- dawane i mnożone przez wysokość H. Warunkiem prawidłowego pomiaru powierzchni całkowitej jest, aby pierwsza zmie- rzona długość (w naszym przykładzie wysokość pomieszczenia H) była identyczna dla wszystkich powierzchni cząstkowych. Funkcja tyczenia (zob.rys.F) W funkcji tyczenia ma miejsce wielokrotny pomiar zdefiniowanej długości (odcinka). Długości te można przenieść na jedną powierzchnie, aby np. umożliwić cięcie mate- riału na jednakowo równe odcinki lub ułatwić ustawienie ścianek szkieletowych w su- chej zabudowie. Minimalna długość, którą można ustawić wynosi 0,1 m, maksymalna długość wynosi 50 m. Wskazówka: W funkcji tyczenia wyświetlana jest odległość od punktu zaznaczonego na wyświetlaczu. Płaszczyzną odniesienia nie jest krawędź narzędzia pomiarowego. Wybrać funkcję tyczenia . Ustawić pożądaną długość. W tym celu należy wybrać przyciskiem 7 [Func] odpo- wiednią cyfrę/odpowiednie miejsce i zwiększyć lub zmniejszyć wartość przyciskiem 3 [+] lub 8 [–]. Uruchomić funkcję tyczenia wciskając przycisk pomiarowy 2 [ ] i wolno odejść z punktu startowego. Narzędzie pomiarowe mierzy nieprzerwanie odległość od punktu star- towego. Wyświetlane są przy tym zdefiniowana długość i aktualna war- tość pomiarowa. Dolna i górna strzałka wskazuje najmniejszą odległość od następnego lub uprzedniego znacznika. Wskazówka: W przypadku nieprzerwanego pomiaru można zmierzoną wartość ustalić jako zdefiniowaną długość przez wciśnięcie przycisku

Lewy faktor podaje, jak często zdefiniowana długość została osiągnię- ta. Zielone strzałki z boku wyświetlacza ukazują osiągnięcie długości w celu ułatwienia oznaczania. Czerwone strzałki lub czerwony opis wskazują wartość rzeczywistą, je- żeli wartość odniesienia znajduje się poza wyświetlaczem. Pomiar kąta nachylenia/Poziomnica cyfrowa Wybrać funkcję: Pomiar kąta nachylenia/Poziomica cyfrowa . Narzędzie pomiarowe przełącza automatycznie pomiędzy dwoma stanami. m0.483 0.500m 0.81x m0.500 0.500m1x OBJ_BUCH-2450-006.book Page 253 Monday, December 18, 2017 12:17 PM254 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools Poziomnica cyfrowa służy do kontroli pionu lub położenia w poziomie danego obiektu (np. pralki, lodówki itp.). Jeżeli nachylenie przekracza wartość 3°, kulka na wyświetlaczu świeci się na czerwono. Funkcja pomiaru nachylenia służy do mierzenia wzniesień i nachyleń (np. schodów, poręczy, podczas dopasowywania mebli, przedłużania rur itp.). Jako płaszczyzna odniesienia do pomiaru nachylenia służy lewa kra- wędź urządzenia pomiarowego. Jeżeli podczas pomiaru wskaźnik miga, oznacza to, że urządzenie pomiarowe zostało nachylone zbyt mocno. Funkcje pamięci Wartość wyniku końcowego każdego zakończonego pomiaru jest zapamiętywana au- tomatycznie. Wskaźnik zaprogramowanej wartości Wywołać można maksymalnie 30 wartości (wartości pomiarowych lub wyników koń- cowych). Wybrać funkcję zapamiętywania . Na górze wyświetlacza ukaże się numer wartości zapamiętanej, u dołu przynależność wartość, a z lewej strony przynależna funkcja pomiaro- wa. Wcisnąć przycisk 3 [+], aby wertować zapamiętane wartości w przód. Wcisnąć przycisk 8 [–], aby wertować zapamiętane wartości do tyłu. Jeżeli w pamięci niedostępna jest żadna wartość, u dołu wyświetlacza ukaże się war- tość »0.000«, a u dołu »0«. Najstarsza wartość zajmuję pozycję 1 w pamięci, najnowsza pozycję 30 (przy 30 do- stępnych zapamiętanych wartościach). Zapamiętywanie kolejnej wartości powoduje skasowanie najstarszej wartości, znajdującej się w pamięci. Kasowanie zawartości pamięci Aby skasować całą zawartość pamięci, należy wciskać przycisk 7 [Func] i wybrać funkcję zapamiętywania . Następnie należy krótko wcisnąć włącznik/wyłącznik 5 [ ] co spowoduje skasowanie wyświetlonej wartości. Równoczesne wciśnięcie przycisku 4 i włącznika/wyłącznika 5 [] powoduje skaso- wanie wszystkich wartości zachowanych w pamięci. 1°2° 3° 36.0°

OBJ_BUCH-2450-006.book Page 254 Monday, December 18, 2017 12:17 PMPolski | 255 Bosch Power Tools 1 609 92A 48U | (18.12.17) Dodawanie/odejmowanie wartości Wartości pomiarowe i wyniki końcowe można dodawać lub odejmować. Dodawanie wartości Następujący przykład ilustruje dodawanie powierzchni: Wyznaczyć powierzchnię zgodnie z rozdziałem »Pomiar powierzchni«, zob. str. 250. Wcisnąć przycisk 3 [+]. Wyświetlone zostaną obliczana powierzchnia i symbol »+«. Wcisnąć przycisk pomiarowy 2 [ ], aby rozpocząć kolejny pomiar po- wierzchni. Wyznaczyć powierzchnię zgodnie z rozdziałem »Pomiar po- wierzchni«, zob. str. 250. Zaraz po zakończeniu drugiego pomiaru, u dołu wyświetlacza wyświetlany jest wynik drugiego pomiaru powierzch- ni. Aby ukazać wynik końcowy, należy ponownie wcisnąć przycisk pomiaru 2 []. Wskazówka: Przy wybranej funkcji pomiaru długości wynik końcowy wyświetlany jest natychmiast. Odejmowanie wartości Aby uruchomić funkcję odejmowania wartości, należy wcisnąć przycisk 8 [–]. Na- stępnie należy postępować w sposób analogiczny do »Dodawanie wartości«. Kasowanie wartości mierzonych Krótkie wciśnięcie włącznika/wyłącznika 5 [ ] powoduje we wszystkich trybach pracy (funkcjach pomiarowych) skasowanie ostatnio pomierzonej wartości. Przez wielokrotne krótkie naciskanie włącznika/wyłącznika 5 [] można kasować warto- ści jednostkowe w odwrotnej kolejności. Zmiana jednostki miary W ustawieniach podstawowych jednostką pomiarową jest »m« (metr). Włączyć urządzenie pomiarowe. Wcisnąć i przytrzymać przycisk 7 [Func], aby przejść do menu »Ustawienia podsta- wowe«. Wybrać »ft/m«. Aby zmienić jednostkę miary, należy wcisnąć przycisk 3 [+] lub przycisk 8 [–]. Aby opuścić ten punkt menu, należy wcisnąć włącznik/wyłącznik 5 []. Po wyłącze- niu urządzenia pomiarowego, wybrane ustawienie jest zapamiętywane.

OBJ_BUCH-2450-006.book Page 255 Monday, December 18, 2017 12:17 PM256 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools Interfejs Bluetooth® Przekazywanie danych do innych urządzeń Urządzenie pomiarowe zostało wyposażone w moduł Bluetooth®, który zezwala na ra- diową transmisję danych do określonych przenośnych urządzeń, zaopatrzonych w in- terfejs Bluetooth® (np. smartfon lub tablet). Informacje dotyczące warunków systemowych dla stworzenia połączenia Bluetooth® można znaleźć na stronie internetowej www.bosch-pt.com Dalsze informacje znajdują się na stronie produktowej firmy Bosch, zob. kod QR, str. 8. Podczas transmisji danych przez Bluetooth® należy liczyć się ze znacznie przedłużo- nym transmisji między przenośnym urządzeniem końcowym, a urządzeniem pomia- rowym. Wpływ na to może mieć odległość między oboma urządzeniami, może to też być uzależnione od samego obiektu pomiarowego. Aktywacja interfejsu Bluetooth® do transmisji danych do przenośnego urządze- nia końcowego Aby dokonać aktywacji interfejsu Bluetooth®, należy wcisnąć przycisk Bluetooth® 6 narzędzia pomiarowego. Aby dokonać aktywacji sygnału Bluetooth®, należy ponow- nie wcisnąć przycisk Bluetooth® 6 lub przycisk 3 [+]. Upewnić się, że interfejs Bluetooth® na przenośnym urządzeniu końcowym jest aktywny. Aby rozszerzyć zakres funkcji przenośnego urządzenia końcowego, a także aby uła- twić obróbkę danych, można skorzystać ze stojących do dyspozycji specjalnych apli- kacji firmy Bosch. W zależności od urządzenia końcowego można je ściągać w odpo- wiednich sklepach. Po uruchomieniu aplikacji Bosch tworzone jest połączenie między przenośnym urzą- dzeniem końcowym i urządzeniem pomiarowym. Jeżeli znalezionych zostanie kilka aktywnych urządzeń pomiarowych, należy wybrać odpowiednie urządzenie, kierując się numerem seryjnym. Status połączenia, jak również aktywne połączenie (a) wyświetlane są na pasku stanu (h) narzędzia pomiarowego. Dezaktywacja interfejsu Bluetooth® Aby przerwać połączenie Bluetooth®, należy wcisnąć przycisk Bluetooth® 6. Aby dokonać dezaktywacji sygnału Bluetooth®, należy ponownie wcisnąć przycisk Bluetooth® 6 lub 8 [–]. Alternatywnie można też wyłączyć narzędzie pomiarowe. Wskazówki dotyczące pracy Dalsze informacje znajdują się na stronie produktowej firmy Bosch, zob. kod QR, str. 8. OBJ_BUCH-2450-006.book Page 256 Monday, December 18, 2017 12:17 PMPolski | 257 Bosch Power Tools 1 609 92A 48U | (18.12.17) Urządzenie pomiarowe wyposażone jest w interfejs radiowy. Należy wziąć pod uwagę obowiązujące lokalne ograniczenia, np. w samolotach lub szpita- lach. Wskazówki ogólne Soczewka laserowa 14 i otwór wyjściowy wiązki laserowej 15 nie mogą być zasłonię- te podczas pomiaru. Nie wolno poruszać urządzenia pomiarowego podczas pomiaru. Dlatego też urządze- nie pomiarowe powinno przylegać do stabilnej poziomej lub pionowej powierzchni przyłożenia. Wpływy na zasięg pomiarowy Zasięg pomiarowy zależy od warunków oświetleniowych i od refleksu świetlnego mie- rzonego obiektu. Aby polepszyć widoczność wiązki laserowej przy silnym oświetleniu należy stosować okulary do pracy z laserem 18 (osprzęt) oraz laserową tablicę celow- niczą 17 (osprzęt) lub ocienić powierzchnię celowania. Wpływy na wynik pomiaru W wyniku uwarunkowanych fizycznie efektów nie można wykluczyć, że wyniki pomia- ru niektórych obiektów docelowych mogą się okazać błędne. Do nich należą: – przezroczyste obiekty docelowe (np. szkło, woda), – powierzchnie lustrzane (np. polerowany metal, szkło), – porowate powierzchnie (np. materiały izolacyjne), – powierzchnie o silnej fakturze (np. surowy tynk, kamień naturalny). W razie potrzeby należy użyć w w/w przypadkach tarczy celowniczej 17 (osprzęt). Błędy w pomiarach są możliwe również w przypadku celów namierzonych z ukosa. Wpływ na wartość mierzoną mogą mieć też warstwy powietrza o różnych temperatu- rach oraz pośrednio odebrane refleksy. Kontrola dokładności i kalibracja pomiaru nachylenia kąta (zob. rys. G) Należy regularnie kontrolować dokładność pomiaru nachylenia kąta. Kontroli doko- nuje się przy pomocy pomiaru w odwróconej pozycji. W tym celu należy położyć urzą- dzenie pomiarowe na stole i zmierzyć kąt nachylenia powierzchni. Następnie należy obrócić urządzenie pomiarowe o 180 ° i ponownie zmierzyć kąt nachylenia po- wierzchni. Różnica uzyskanych wyników pomiarowych nie może przekraczać 0,3°. W przypadku większych odchyleń narzędzie pomiarowe należy na nowo skalibrować. W tym celu należy wybrać . Kierować należy się wskazówkami umieszczonymi na wyświetlaczu. CAL OBJ_BUCH-2450-006.book Page 257 Monday, December 18, 2017 12:17 PM258 | Polski 1 609 92A 48U | (18.12.17) Bosch Power Tools Jeżeli urządzenie pomiarowe zostało poddane silnym wahaniom temperatury lub do- znało wstrząsów lub udarów, zalecana jest kontrola dokładności urządzenia, a w razie potrzeby kalibracja. W przypadku zmiany temperatury, należy przed przystąpieniem do kalibracji odczekać, aż urządzenie pomiarowe powróci do normalnej temperatury. Kontrola dokładności pomiaru odległości Dokładność urządzenia pomiarowego można sprawdzić w następujący sposób: – Należy wybrać niezmieniający się odcinek o długości od 3 do 10 m, którego dłu- gość jest dokładnie znana (np. szerokość pomieszczenia, otwór drzwiowy). Należy dbać o korzystne warunki podczas dokonywania pomiaru, tzn. odcinek pomiarowy powinien znajdować się w pomieszczeniu zamkniętym, a obiekt pomiaru powinien być gładki i dobrze odbijać światło. – Odcinek należy zmierzyć dziesięciokrotnie – raz za razem. Przy korzystnych warunkach odchylenie poszczególnych pomiarów od wartości śred- niej może wynosić maksymalnie ±4 mm na całym odcinku pomiarowym. Pomiary na- leży protokołować, aby móc ewentualnie porównać ich dokładność w późniejszym czasie. Praca ze statywem (osprzęt) Użycie statywu jest konieczne szczególnie w przypadku większych odległości. Urzą- dzenie pomiarowe można przyśrubować za pomocą gwintu 1/4" 13 do płytki szybkie- go mocowania statywu 19 lub każdego dostępnego w handlu statywu fotograficzne- go. Zamocować je za pomocą śruby ustalającej, znajdującej się na płytce szybkiego mocowania. Płaszczyzna odniesienia dla pomiarów ze statywem powinna zostać odpowiednio na- stawiona poprzez naciśnięcie przycisku 4 (płaszczyzna odniesienia Gwint). Komunikat błędu Jeżeli nie jest możliwe dokonanie prawidłowego pomiaru, na wyświetlaczu ukazuje się komunikat błędu »Error«. Wyłączyć i ponownie włączyć narzędzie pomiarowe, a następnie ponownie rozpocząć pomiar. Narzędzie pomiarowe nadzoruje prawidłowe funkcjonowanie pod- czas każdego pomiaru. W razie stwierdzenia usterki na wyświetlaczu wyświetla się tylko ukazany obok symbol, a narzędzie pomiarowe wy- łącza się samoczynnie. W takim przypadku narzędzie pomiarowe na- leży odesłać do punktu obsługi klienta firmy Bosch, za pośredni- ctwem punktu zakupu. OBJ_BUCH-2450-006.book Page 258 Monday, December 18, 2017 12:17 PMPolski | 259 Bosch Power Tools 1 609 92A 48U | (18.12.17) Konserwacja i serwis Konserwacja i czyszczenie Narzędzie pomiarowe należy utrzymywać w czystości. Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach. Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie uży- wać żadnych środków czyszczących ani zawierających rozpuszczalnik. Soczewka odbioru sygnału 14 wymaga takiej samej starannej pielęgnacji, jak okulary lub soczewka aparatu fotograficznego. W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w futerale
