Produkto tipas	Lazerinis nuotolio matuoklis
Prekės ženklas	Bosch
Modelis	GLM 150-27 C Professional
Matavimo diapazonas	0,08 – 150 m (iki 60 m nepalankiomis sąlygomis)
Matavimo tikslumas	±1,5 mm (palankiomis sąlygomis), ±3,0 mm (nepalankiomis sąlygomis)
Lazerio klasė	2 (650 nm, < 1 mW)
Maitinimas	Ličio jonų akumuliatorius 3,6 V, 3120 mAh (įkraunamas per USB)
Veikimo laikas	Maždaug 5,5 val. įkrovimo, automatinis išsijungimas po 5 min. neveikimo
Sąsaja	Bluetooth 4.2 Low Energy, micro-USB prievadas
Pagrindinės funkcijos	Atstumų, plotų, tūrių matavimas, netiesioginis aukščio matavimas, nuolydžio matavimas, nuolatinis matavimas, tarpų stebėjimas, sienų plotų skaičiavimas
Kamera	Integruota su vaizdo ieškikliu ir taikinio rodymu
Ištraukiamas strypas	Taip, matavimui nuo priekinio krašto
Ekranas	Skaitmeninis ekranas su apšvietimu
Vidinė atmintis	Taip, matavimams saugoti
Darbinė temperatūra	Nuo -10 °C iki +45 °C
Priežiūra ir valymas	Valyti minkšta, drėgna šluoste; nenaudoti tirpiklių; lęšius valyti fotoaparato objektyvo valikliu
Saugumas	Nežiūrėti tiesiai į lazerio spindulį; vengti sąlyčio su akumuliatoriaus skysčiu; nenaudoti sprogioje aplinkoje
Remontas	Remontą atlieka Bosch techninės priežiūros tarnyba; naudoti tik originalias atsargines dalis

Dažnai užduodami klausimai - GLM 15027 C Professional BOSCH

Kaip atlikti atstumo matavimą su GLM 150-27 C?

Pridėkite prietaisą prie pradinio taško (pvz., sienos) ir paspauskite matavimo mygtuką (2). Lazerio spindulys įsijungia, ir atstumas rodomas. Norėdami atlikti nuolatinį matavimą, nustatymuose įjunkite nuolatinį lazerio spindulį.

Koks yra garantuotas matavimo tikslumas?

Tikslumas yra ±1,5 mm palankiomis sąlygomis (balta taikinys, silpnas apšvietimas, 25 °C). Nepalankiomis sąlygomis (stiprus apšvietimas, didelis atstumas) gali būti ±3,0 mm.

Ar galiu naudoti nuotolio matuoklį lauke?

Taip, jis skirtas naudoti viduje ir lauke. Tačiau tiesioginiuose saulės spinduliuose diapazonas ir tikslumas gali sumažėti. Naudokite kamerą ir vaizdo ieškiklį lengvesniam taikymui.

Kaip perkelti matavimus į išmanųjį telefoną?

Įjunkite Bluetooth per pagrindinių nustatymų meniu. Savo išmaniajame telefone įjunkite Bluetooth ir atidarykite suderintą programėlę (pvz., Bosch MeasureOn). Matavimai perduodami automatiškai.

Ką daryti, jei ekrane rodomas klaidos pranešimas?

Prietaisas stebi savo veikimą. Jei aptinkamas gedimas, ekrane rodomas klaidos simbolis ir prietaisas išsijungia. Susisiekite su Bosch techninės priežiūros tarnyba dėl remonto.

Kaip įkrauti akumuliatorių?

Naudokite pateiktą micro-USB kabelį (ref. 2 609 120 670) ir rekomenduojamą tinklo įkroviklį (5 V, 1 A). Prijunkite kabelį prie prietaiso USB lizdo (18) ir įkraukite maždaug 5,5 valandos.

Ar nuotolio matuoklis yra vandeniui atsparus?

Ne, jis nėra vandeniui atsparus. Saugokite jį nuo drėgmės ir niekada nepanardinkite prietaiso į vandenį. Valykite jį šiek tiek drėgna šluoste.

Kaip sukalibruoti nuolydžio matavimą?

Meniu Pagrindiniai nustatymai pasirinkite "Nuolydžio matavimo kalibravimas". Padėkite prietaisą ant horizontalaus paviršiaus ir vykdykite ekrane pateikiamas instrukcijas tiksliam kalibravimui.

Ką reiškia pilkas arba baltas Bluetooth simbolis?

Baltas simbolis rodo, kad Bluetooth įjungtas ir prijungtas. Pilkas simbolis reiškia, kad Bluetooth išjungtas. Galite pakeisti būseną pagrindinių nustatymų meniu.

Kaip valyti lazerio lęšį ir kamerą?

Naudokite specialų fotoaparato objektyvų valiklį ir minkštą šluostę. Niekada nenaudokite aštrių daiktų ar sausos šluostės, kad išvengtumėte įbrėžimų. Švelniai valykite priėmimo lęšį (20), lazerio išėjimą (21) ir kamerą (22).

NAUDOJIMO INSTRUKCIJA GLM 15027 C Professional BOSCH

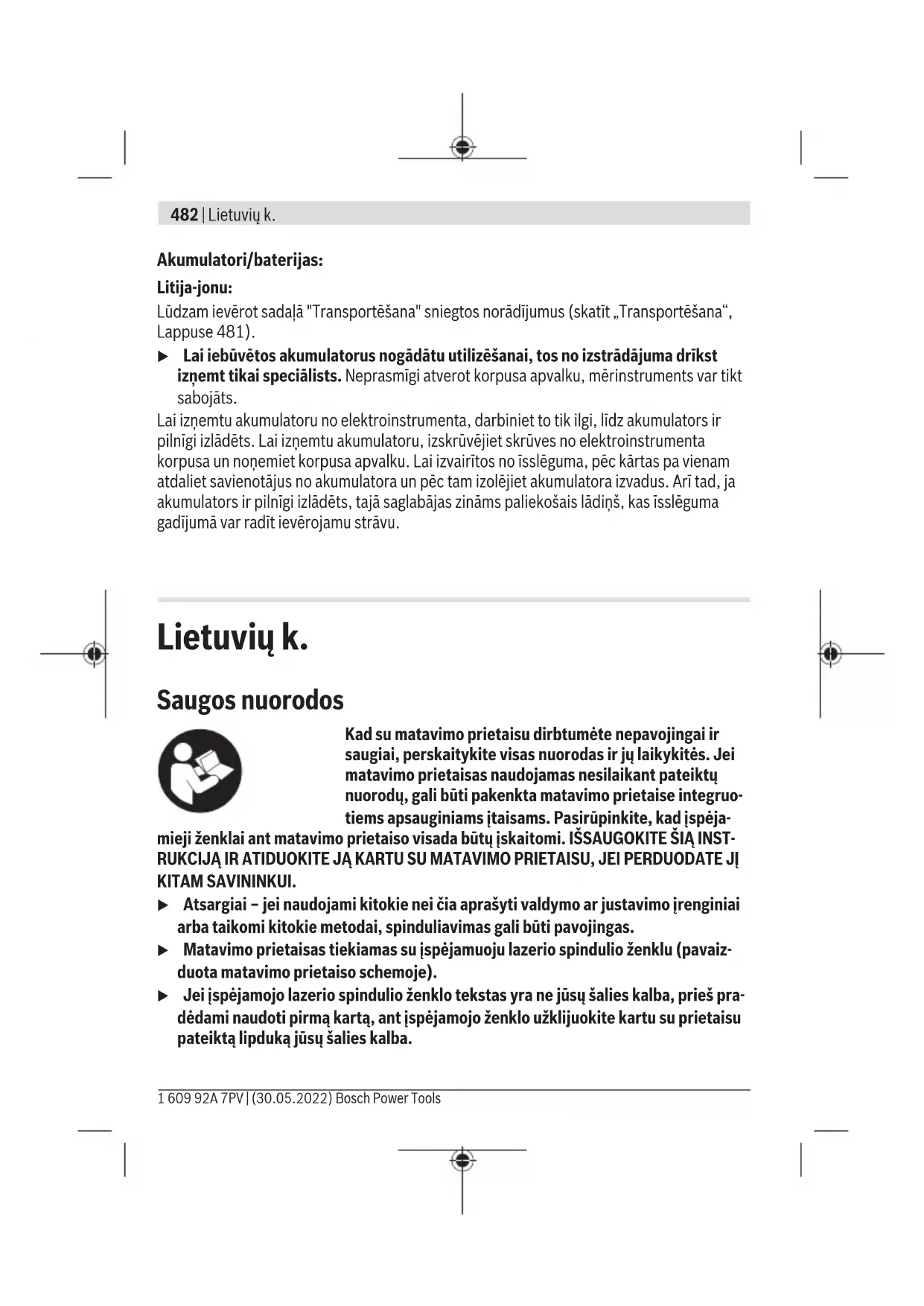

Lietuvių k. Puslapis 482

498

515

C €/UK 1/i

www.bosch-pt.com/manuals

Jei norite rasti papildomos informacijos, skaitykite internetinę naudojimo instrukciją.

1 609 92A 7PV | (30.05.2022) Bosch Power Tools

6

Vokiečių

Saugos nuorodos

Matavimo prietaiso įmontuotos pagalbos funkcijos pateikia išsamias atskirų matavimo funkcijų / matavimo procesų animacijas.

» Atidarykite meniu "Funkcijos". Pasirinkite reikiamą funkciją mygtuku ir po to paspauskite mygtuką

Animacija išsamiai parodo pasirinktos matavimo funkcijos proceso eigą.

Nospiediet taustiņu, lai apturētu animācijas atskaņošanu vai atsāktu

atskaņošanu.

Nospiediet taustiņu, lai atkārtotu nākamo vai iepriekšējo darbību.

Bluetooth® saskarne

Bluetooth® saskarnes aktivizēšana, lai pārsūtītu datus uz mobilo ierīci

Pārliecinieties, ka jūsu mobilajā galā ierīcē ir aktivizēta Bluetooth® saskarne. Īsi nospiediet taustiņu un turiet nospiestu taustiņu, lai atvērtu izvēlni "Pamatiestatījumi".

Izvēlieties, nospiežot taustiņu un turot to nospiestu, lai veiktu izvēli. Lai apstiprinātu izvēli, nospiediet taustiņu Func. Simbols Bluetooth® tiek parādīts displejā baltā krāsā (f).

Bluetooth® saskarnes deaktivizēšana

Īsi nospiediet taustiņu un turiet nospiestu taustiņu, lai atvērtu izvēlni "Pamatiestatījumi".

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prietaisas naudojamas nesilaikant pateiktų nuorodų, gali būti pakenkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI.

Įspėjamieji ženklai ant matavimo prietaiso visada turi būti įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI.

Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje). Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba.

Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spinduliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims.

Jei į jus nukreipta lazerio spinduliuotė, sąmoningai užmerkite akis ir nedelsdami patraukite galvą iš spindulio kelio. Nedarykite jokių lazerinio įtaiso pakeitimų. Lazerio matymo akinių (papildoma įranga) nenaudokite kaip apsauginių akinių. Lazerio matymo akiniai yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės. Lazerio matymo akinių (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Lazerio matymo akiniai neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą. Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save. Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą kroviklį. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus.

Saugokite matavimo prietaisą nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

Matavimo prietaisas yra su radijo sąsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse. Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.” nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją. Atsargiai! Naudojantis matavimo prietaisu Bluetooth® gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, taip pat medicinos prietaisų (pvz., širdies stimuliatorių,

klausos aparatų) veikimas. Be to, išlieka liekamoji rizika, kad bus pakenkta labai arti esantiems žmonėms ir gyvūnams. Matavimo prietaiso su Bluetooth® nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Matavimo prietaiso su Bluetooth® nenaudokite lėktuvuose. Venkite ilgalaikio eksploatavimo prie kūno.

Nenaudokite matavimo prietaiso su įstatytu USB kabeliu. Nenaudokite matavimo prietaiso kaip USB išorinės atminties įtaiso. Matavimo prietaisu nefotografuokite žmonių ir gyvūnų, nes gali būti nuolat įjungtas lazerio spindulys. Esant įjungtam lazerio spinduliui, galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims. Nenaudokite matavimo prietaiso, jei yra ekrano pažeidimų (pvz., paviršius įtrūkęs ir pan.). Iškyla sužalojimo pavojus.

Matavimo prietaiso ir magnetinės papildomos įrangos nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių ir insulino pompų. Matavimo prietaiso ir papildomos įrangos magnetai sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui.

Matavimo prietaisą ir magnetinę papildomą įrangą laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl matavimo prietaiso ir papildomos įrangos magnetų poveikio duomenys gali negrįžtamai dingti.

Saugos nuorodos dirbantiems su tinklo adapteriu

Šis tinklo adapteris nėra skirtas, kad juo naudotų vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Šį tinklo adapterį gali naudoti 8 metų ir vyresni vaikai bei asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako atsakingas asmuo arba jei jie buvo instruktuoti, kaip saugiai naudoti tinklo adapterį ir žino apie gresiančius pavojus. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

Saugokite tinklo adapterį nuo lietaus ir drėgmės. Jei į tinklo adapterį patektų drėgmės, padidėja elektros šoko rizika.

Prižiūrėkite, kad tinklo adapteris visuomet būtų švarus. Nešvarumai kelia elektros šoko pavojų. Prieš kiekvieną naudojimą tinklo adapterį patikrinkite. Jei aptikote pažeidimų, tinklo adapterio nenaudokite. Patys neatidarykite tinklo adapterio, jį remontuoti

leidžiama tik kvalifikuotiems specialistams, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti tinklo adapteriai padidina elektros šoko riziką.

Gaminio ir savybių aprašas

Atverskite išlankstomąjį lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukciją, palikite šį lapą atverstą.

Naudojimas pagal paskirtį

Matavimo prietaisas skirtas nuotoliui, ilgiui, aukščiui, atstumui ir posvyriui matuoti bei plotui ir tūriui apskaičiuoti.

Matavimo prietaisas skirtas naudoti viduje ir lauke.

Šiuos matavimo rezultatus Bluetooth® ryšiu galima perkelti į kitus prietaisus.

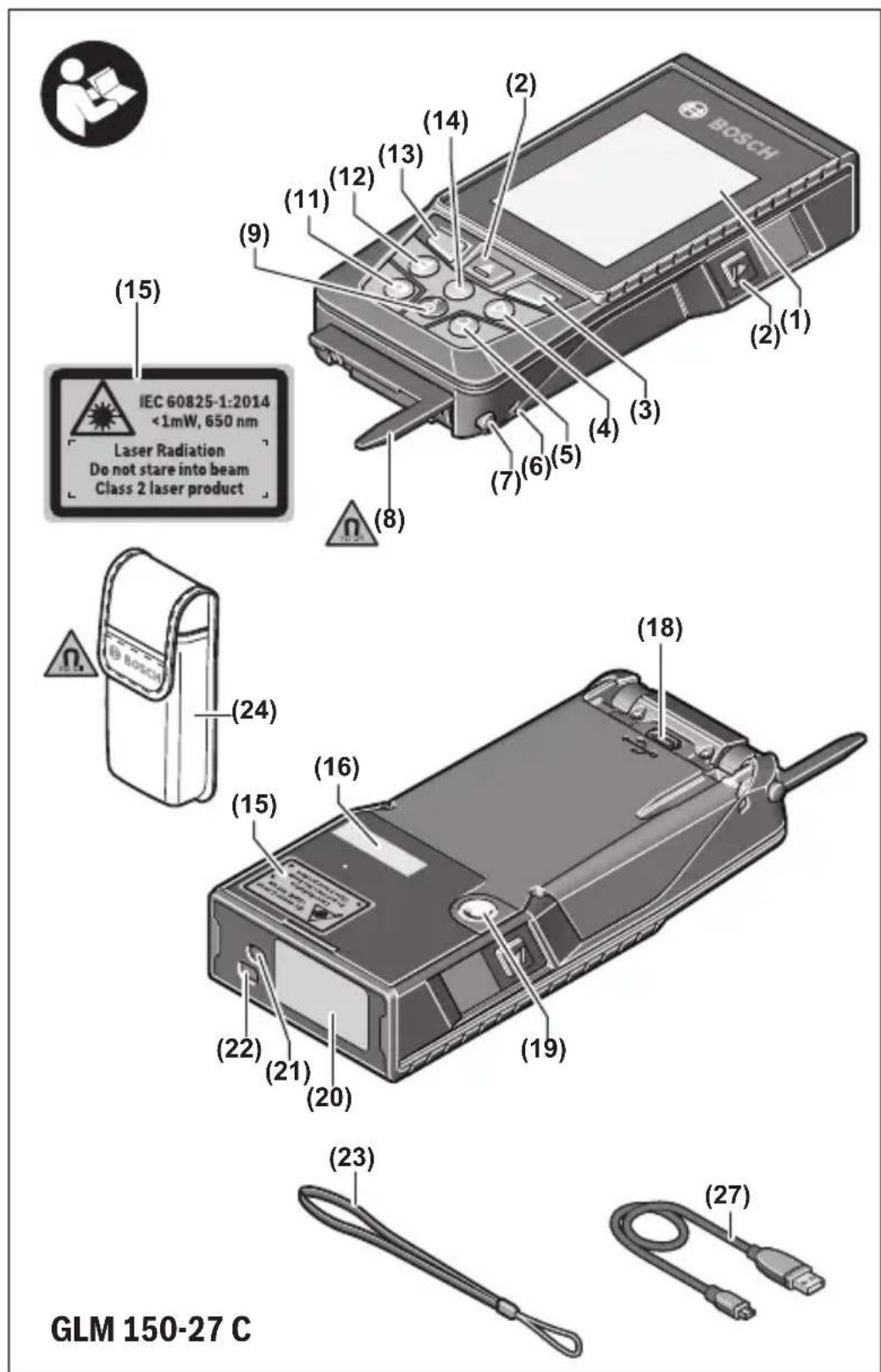

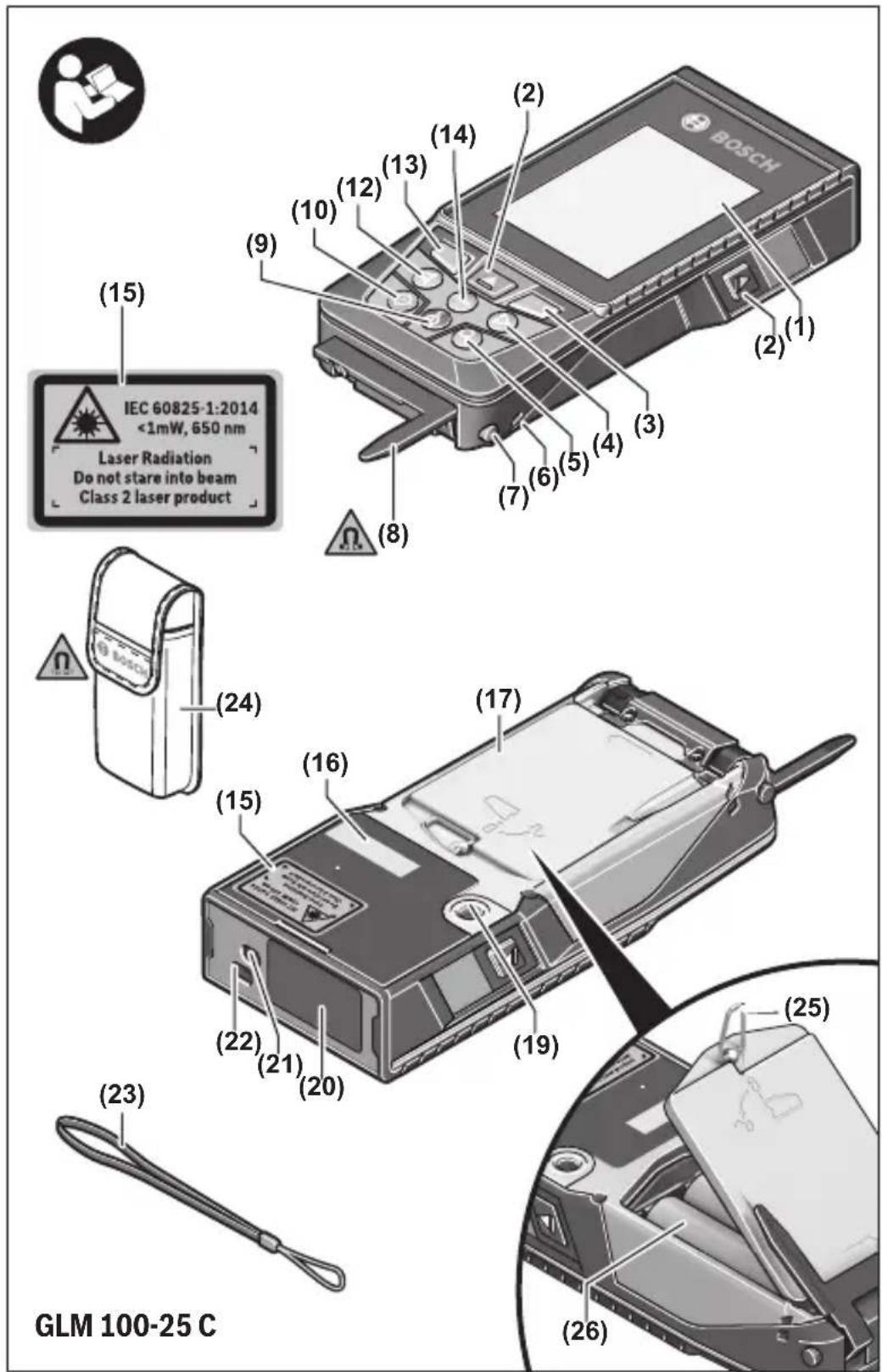

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka paveikslėliuose pavaizduoto matavimo prietaiso numerius.

(1) Ekranas (2) Matavimo mygtukas (3) Ekraninis klavišas dešinėn (4) Pliuso mygtukas (5) Mastelio keitimo mygtukas (6) Kilpa prietaisui nešti – įtvaras (7) Atraminio kaiščio atidarymo mygtukas (8) Atraminis kaištis (9) Įjungimo-išjungimo mygtukas (10) Taikinio rodmens mygtukas (GLM 100-25 C) (11) Kameros mygtukas (GLM 150-27 C) (12) Minuso mygtukas (13) Ekraninis klavišas kairėn

(14) Funkcinis mygtukas (15) Įspėjamasis lazerio spindulio ženklas (16) Serijos numeris (17) Baterijų skyriaus dangtelis (GLM 100-25 C) (18) USB įvorė (GLM 150-27 C) (19) 1/4" stovo sriegis (20) Priėmimo lęšis (21) Lazerio spindulio išėjimo anga (22) Kamera (23) Kilpa įrankiui nešti (24) Apsauginis krepšys (25) Sukamasis užraktas (GLM 100-25 C) (26) Baterijos (GLM 100-25 C) (27) USB kabelis (GLM 150-27 C)

A) Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

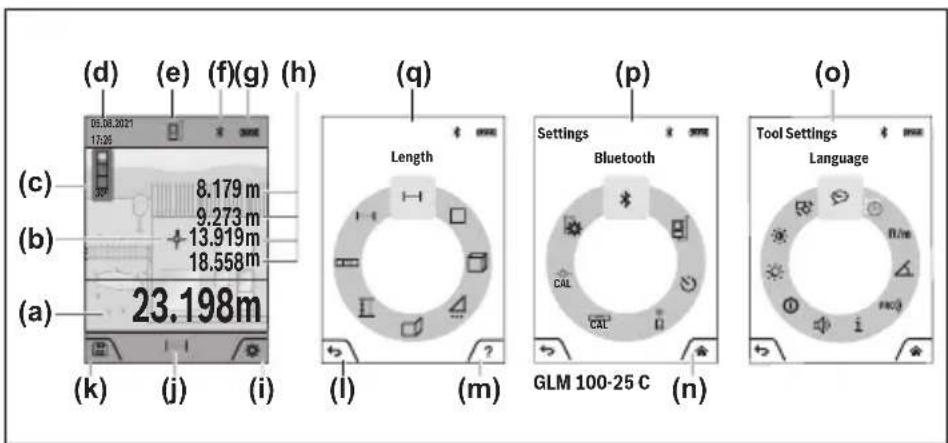

Ekrano simboliai

(a) Rezultato eilutė (b) Taikinio rodmuo (kryželis) (c) Posvyrio kampo rodmuo (d) Data/paros laikas (e) Bazinė matavimo plokštuma (f) Bluetooth būsena

Bluetooth nesuaktyvintas

Bluetooth suaktyvintas, ryšys sukurtas

(g) Įkrovos būklės indikatorius (h) Matavimo verčių eilutės (i) Pagrindiniai nustatymai (j) Matavimo funkcijos rodmuo

(k) Vidinė atmintis (l) Grįžti (m) Integruota pagalbos funkcija (n) Pradžios langas (o) Meniu „Kiti pagrindiniai nustatymai“ (p) Meniu „Pagrindiniai nustatymai“ (q) Matavimo funkcijų meniu

Techniniai duomenys

Skaitmeninis lazerinis atstumugatuoklis	GLM 100-25 C GLM 150-27 C
Gaminio numeris	3601 K72 Y.. 3601 K72 Z..
Matavimo sritisA)	0,08-100 m 0,08-150 m
Matavimo diapazonas (nepalankios salygos)B)	0,08-60 m 0,08-60 m
Matavimo tikslumasA)	±1,5 mm ±1,5 mm
Matavimo tikslumas (nepalankios salygos)B)	±3,0 mm ±3,0 mm
Mažiausias rodomas vienetas 0,5 mm 0,5 mm
Bendroji informacija
Darbiné temperatūracc)	-10°C ... +45°C -10°C ... +45°C
Leidžiamosios jkrovimo temperatūros intervalas		+5°C ... +40°C
Sandèliavimo temperatūrā -20°C ... +70°C -20°C ... +70°C
Maks. santykinis oro drègnis. 90% 90%
Maks. eksploatavimo aukštis viršbazinio aukšćio	2000 m 2000 m
Užterštumo laipsnis pagalIEC 61010-1	2D)2D)
Lazerio klase 2 2
Lazerio tipas 650 nm, < 1 mW 650 nm, < 1 mW

Skaitmeninis lazerinis atstumugatuoklis	GLM 100-25 C GLM 150-27 C
Lazerio spindulio divergencija < 1,5 mrad (visas kam-pas)	< 1,5 mrad (visas kam-pas)
Automatis išjungimas maždaug po
- Lazeris 20 s 20 s
- Matavimo prietaisas (neatlikus matavimo)	5 min 5 min
Baterijos 3 × 1,5 V LR6 (AA)
Akumuliatorius Ličio jonu
Nominalioji jtampa		3,6 V ---
Talpa 3120 mAh
Akumuliatoriaus celiç kiekis 1
rekomenduojamas „Micro-USB“ kabelis		2 609 120 670
Tinklo adapteris
Jkrovimo trukmēF)		apie 5,5 h
Išeinamoji jtampa		5,0 V ---
Išeinamoji srové 1000 mA
Rekomenduojamas tinklo adapte-risF)		2 609 120 713 (EU)
		2 609 120 718 (UK)
		1 600 A01 3A0 (ARG)
		1 600 A01 3A1 (MEX)
		1 600 A01 3A2 (BRL)
Duomenu perdavimas
Bluetooth® Bluetooth® 4.2	(„Low Energy“)G)	Bluetooth® 4.2(„Low Energy“)G)
Veikimo dažnių diapazonas 2402-2480 MHz 2402-2480 MHz

Skaitmeninis lazerinis atstumų matuoklis

GLM 100-25 C GLM 150-27 C

Maks. siuntimo galia 8 mW 8 mW

A) Matuojant nuo matavimo prietaiso priekinės briaunos: kai didelė nusitaikymo objekto atspindžio geba (pvz., balta dažyta siena), silpnas fono apšvietimas ir 25 °C darbinė temperatūra; taip pat reikia įvertinti nuo atstumo priklausančią ±0,05 mm/m paklaidą. B) Matuojant nuo matavimo prietaiso priekinės briaunos: kai didelė nusitaikymo objekto atspindžio geba (pvz., balta dažyta siena), stiprus fono apšvietimas, 25 °C darbinė temperatūra. Taip pat reikia įvertinti nuo atstumo priklausančią ±0,15 mm/m paklaidą. C) Esant nuolatinio matavimo funkcijai, maks. darbinė temperatūra yra +40 °C. D) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo. E) Esant 25 °C darbinei temperatūrai. Įkrovimo laikas su 1 A USB krovikliu. Greitas įkrovimas, esant išjungtam matavimo prietaisui. F) Kitus techninius duomenis rasite čia: https://www.bosch-professional.com/ecodesign G) Bluetooth®, Low Energy® prietaisuose priklausomai nuo modelio ir operacinės sistemos gali nebūti galimybės sukurti ryšio. Bluetooth® prietaisai turi palaikyti GATT profilį.

Firminėje lentelėje esantis serijos numeris (16) yra skirtas jūsų matavimo prietaisui vienareikšmiškai identifikuoti.

Baterijų įdėjimas/keitimas

GLM 100-25 C

Visada kartu pakeiskite visas baterijas ar akumuliatorius. Naudokite tik vieno gamintojo ir vienodos talpos baterijas ar akumuliatorius. Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus viduje nurodytus baterijų polius.

Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas ar akumuliatoriaus celes. Ilgiau sandėliuojamos baterijos ir akumuliatoriai dėl korozijos gali pradėti irti ir savaime išsikrauti.

Litis jonų akumuliatorius

GLM 150-27 C

Litis jonų akumuliatoriaus įkrovimas

Norėdami įkrauti, naudokite USB maitinimo bloką, kurio techniniai duomenys (įtampa ir įkrovimo srovė) atitinka rekomenduojamo maitinimo bloko techninius duomenis. Laikykitės USB maitinimo bloko naudojimo instrukcijos. Rekomenduojamas maitinimo blokas: žr. techninius duomenis.

Bosch Power Tools 1 609 92A 7PV| (30.05.2022)

490 | Lietuvių k.

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su tinklo adapterio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius taip pat galima jungti ir į 220 V įtampos elektros tinklą. Dėl tarptautinių transportavimo direktyvų ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai įkraukite.

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

Naudojimas

Paruošimas naudoti

▸ Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones. ▸ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginių saulės spindulių poveikio. Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant didesniems temperatūros svyravimams, prieš jungdami matavimo prietaisą, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui. ▸ Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Tikslumo patikrinimas“, Puslapis 495).

Įjungimas ir išjungimas

» Norėdami įjungti matavimo prietaisą ir lazerį, paspauskite mygtuką

Spustelėję mygtuką, galite įjungti matavimo prietaisą be lazerio.

» Norėdami matavimo prietaisą išjungti, laikykite paspaustą mygtuką

Atmintyje esančios vertės ir prietaiso nustatymai išsaugomi.

Kamera

Norėdami įjungti arba išjungti kamerą, paspauskite mygtuką. Matavimo prietaisą išjungus, pasirinkta būsena išsaugoma.

Esant didesniam atstumui (apie >5 m), matavimo taškui pažymėti papildomai yra suaktyvinama nusitaikymo žymė.

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

Matavimas

Įjungus matavimo prietaisą, jis veikia ilgio matavimo režimu.

Kiekvieną kartą įjungus matavimo prietaisą, kaip bazinę plokštumą iš karto būna nustatytas matavimo prietaiso užpakalinis kraštas. Galite pakeisti bazinę plokštumą. (žr. „Bazinės plokštumos pasirinkimas“, Puslapis 491)

Matavimo prietaisą priglauskite prie pageidaujamo matavimo pradinio taško (pvz., sienos). Paspauskite mygtuką, kad įjungtumėte matavimą.

Po matavimo operacijos lazerio spindulys išjungiamas. Norėdami atlikti kitą matavimą, pakartokite šiuos veiksmus.

Matavimo vertes arba galutinius rezultatus galima sudėti arba atimti.

Esant įjungtam nuolatiniam lazerio spinduliui ir nuolatinio matavimo funkcijai, matuoti pradedama jau po pirmojo mygtuko A paspaudimo.

Įjungtas nenutrūkstamas lazerio spindulys po matavimo neišjungiamas. Nenutrūkstamas lazerio spindulys.

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

Matavimo prietaiso matuojant judinti negalima. Todėl matavimo prietaisą priglauskite prie kaip galima tvirtesnės atramos ar atraminio paviršiaus. Matavimo metu jokiu būdu neuždenkite priėmimo lęšio (20), lazerio spindulio išėjimo angos (21) ir kameros (22).

Bazinės plokštumos pasirinkimas

Matavimui atlikti galite pasirinkti vieną iš galimų bazinių plokštumų:

matavimo prietaiso užpakalinis kraštas (pvz., dedant prie sienos),

180° kampu atlenktos atraminės plokštelės viršūnė (pvz., matavimams iš kampo)

matavimo prietaiso priekinis kraštas (pvz., matuojant nuo salos krašto),

sriegio (19) vidurys (pvz., matuojant su stovu)

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

Meniu „Pagrindiniai nustatymai“

Meniu Pagrindiniai nustatymai rasite šiuos pagrindinius nustatymus:

• Bluetooth® įjungimas / išjungimas - Bazinės plokštumos keitimas (žr. „Bazinės plokštumos pasirinkimas“, Puslapis 491)
• Lai ma cio funkcija
• Nenutrūkstamo lazerio spindulio įjungimas/išjungimas
• Pevyrio matavimo kalibravimas (žr. „Tikslumo patikrinimas“, Puslapis 495) Taikinio rodmens kalibravimas
• Antinių trynimas (GLM 150-27 C)
• Kalibravimo nustatymas
• Datos ir paros laiko nustatymas
• Matavimo vienetų keitimas Kampo matavimo vieneto keitimas
• PR9360 suaktyvinimas
• Informacijos apie prietaisą iškvietimas
• Garso signalo įjungimas ir išjungimas
• Įjungimo laiko nustatymas
• Pergesinimo laiko nustatymas
• Ekrano skaičiaus nustatymas

Automatinio ekrano pasukimo įjungimas/išjungimas » Trumpai paspauskite mygtuką, laikykite paspaustą mygtuką, norėdami atidaryti meniu Pagrindiniai nustatymai. Mygtuku arba mygtuku pasirinkite pageidaujamą nustatymą. Kad patvirtintumėte parinktį, paspauskite mygtuką » Norėdami išeiti iš meniu Pagrindiniai nustatymai, paspauskite mygtuką arba mygtuką

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

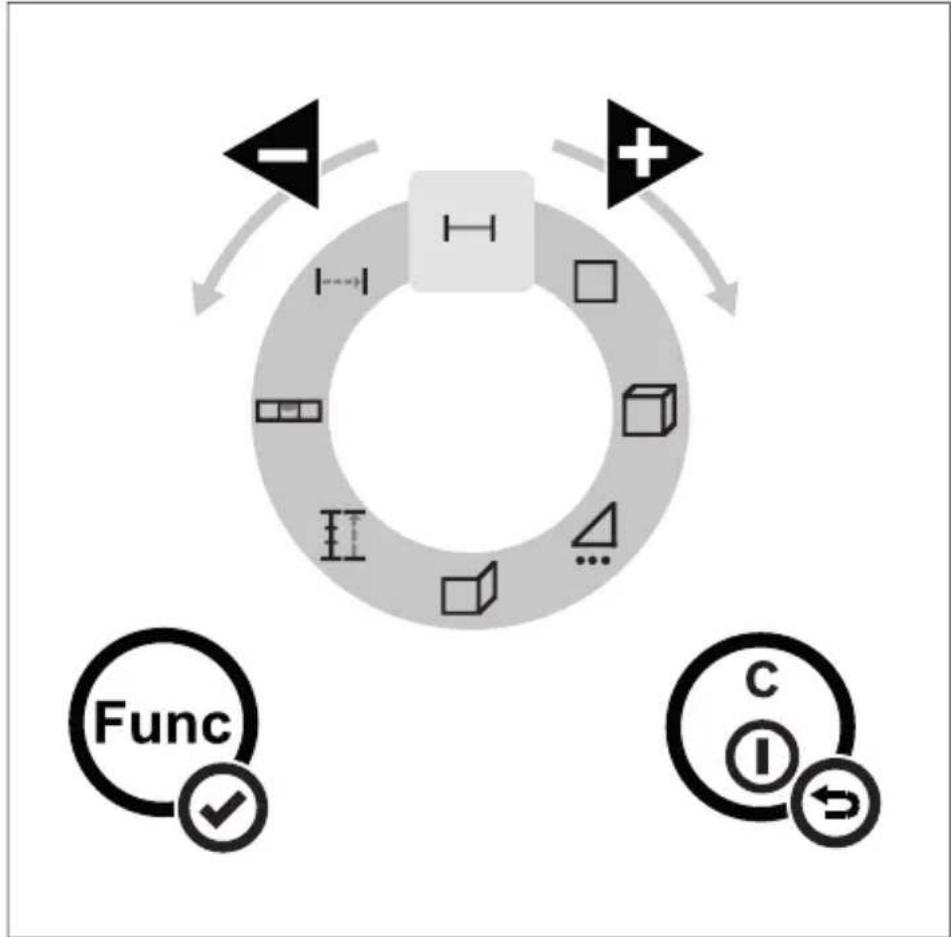

Matavimo funkcijos

Matavimo funkcijos parinkimas / keitimas

Netiesioginis atstumo matavimas

• Aukščio matavimas
• Plotas / tūrio matavimas

Netiesioginis aukščio matavimas, Dvigubas netiesioginis aukščio matavimas, Netiesioginis ilgio matavimas, Trapecijos matavimas

• Sienų ploto matavimas
• Žymėjimo funkcija
• Pasvirimo matavimas / skaitmeninis gulsčiukas
• Nuolatinis matavimas

Spustelėkite mygtuką, norėdami atidaryti meniu Funkcijos. Mygtuku arba mygtuku pasirinkite pageidaujamą matavimo funkciją. » Norėdami parinktį patvirtinti, spustelėkite mygtuką arba mygtuką.

494 | Lietuvių k.

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

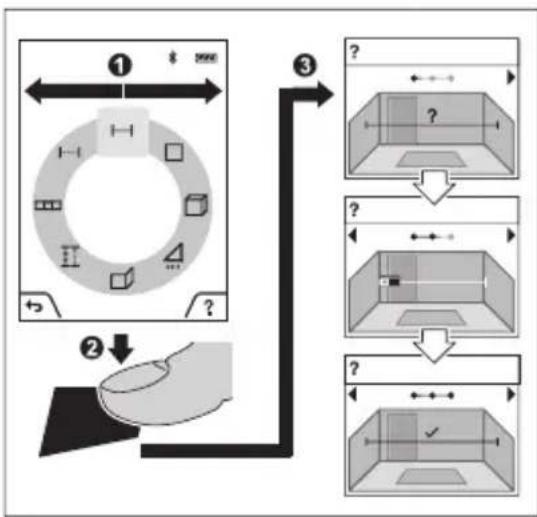

Integruota pagalbos funkcija?

Matavimo prietaise integruota pagalbos funkcija pateikia išsamią animacinę medžiagą apie atskiras matavimo funkcijas ir matavimo operacijas.

Atidarykite meniu Funkcijos. Mygtuku arba mygtuku pažymėkite pageidaujamą funkciją ir paspauskite mygtuką

Animacija išsamiai parodo, kaip atlikti pasirinktą matavimo funkciją.

Norėdami animaciją sustabdyti arba animaciją tęsti, paspauskite mygtuką

ka

Kad būtų parodytas kitas ar ankstesnis žingsnis, paspauskite mygtuką.

Bluetooth® sąsaja

Bluetooth® sąsajos suaktyvinimas duomenų perdavimui į mobilųjį galinį įrenginį

Įsitikinkite, kad yra suaktyvinta jūsų mobiliojo galinio įrenginio Bluetooth® sąsaja. Trumpai paspauskite mygtuką arba laikykite paspaustą mygtuką, norėdami atidaryti meniu Pagrindiniai nustatymai

Pasirinkite. Paspauskite mygtuką arba mygtuką, kad pasirinktumėte

Kad patvirtintumėte parinktį, paspauskite mygtuką

Bluetooth® simbolis ekrane rodomas baltai (f).

Bluetooth® sąsajos deaktyvinimas

Trumpai paspauskite mygtuką ir laikykite paspaustą mygtuką, norėdami atidaryti meniu Pagrindiniai nustatymai

Pasirinkite. Paspauskite mygtuką arba mygtuką, kad pasirinktumėte. Kad patvirtintumėte parinktį, paspauskite mygtuką

Bluetooth® simbolis ekrane rodomas pilkai.

USB sąsaja

GLM 150-27 C: Duomenų perdavimas per USB sąsają

Per matavimo prietaiso „Micro-USB“ galima perduoti duomenis į prietaisus su USB sąsaja (pvz., kompiuterį, nešiojamąjį kompiuterį).

Matavimo prietaisą „Micro-USB“ kabeliu sujunkite su savo kompiuteriu ar nešiojamuoju kompiuteriu. Jūsų kompiuterio ar nešiojamojo kompiuterio operacinė sistema matavimo prietaisą automatiškai atpažįsta kaip atminties įtaisą.

Kai matavimo prietaisas USB mikrokabeliu sujungiamas su kompiuteriu arba nešiojamuoju kompiuteriu, pradedamas įkrauti ličio jonų akumuliatorius. Įkrovimo laikas skiriasi priklausomai nuo įkrovimo srovės.

Tikslumo patikrinimas

Reguliariai tikrinkite posvyrio matavimo ir atstumo matavimo tikslumą.

Norėdami gauti papildomos informacijos, skaitykite internete esančią instrukciją: www.bosch-pt.com/manuals

Klaidos pranešimas

Matavimo prietaisas kiekvieno matavimo metu kontroliuoja, ar funkcija atliekama tinkamai. Nustačius pažeidimą, ekrane rodomas tik šalia esantis simbolis ir matavimo prietaisas išsijungia. Tokiu atveju kreipkitės į prekybos atstovą, kad matavimo prietaisą pristatytų Bosch klientų aptarnavimo skyriui.

Priežiūra ir valymas

Laikykite ir transportuokite matavimo prietaisą tik kartu esančiame apsauginiame krepšyje.

Matavimo prietaisas visada turi būti švarus.

Nenardinkite matavimo prietaiso į vandenį ar kitus skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.

Priėmimo lęšį (20), lazerio spindulio išėjimo angą (21) ir kamerą (22) valykite itin atsargiai: ypač saugokite, kad ant priėmimo lęšio, lazerio spindulio išėjimo angos ir kameros nebūtų nešvarumų. Priėmimo lęšį, lazerio spindulio išėjimo angą ir kamerą valykite tik tokiomis priemonėmis, kurios skirtos fotoaparatų lęšiams valyti. Nešvarumų iš priėmimo lęšio, lazerio spindulio išėjimo angos ar kameros nevalykite smailiais daiktais ir nebraukite jais per priėmimo lęšį, lazerio spindulio išėjimo angą ir kamerą (subraižymo pavojus).

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje (24).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite Čia:

Matavimo prietaisai, krovikliai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite matavimo prietaiso, kroviklių ir akumuliatorių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti matavimo prietaisai ir krovikliai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai/baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. "Transportavimas", Puslapis 497).

Norint utilizuoti integruotus akumuliatorius, juos išimti leidžiama tik kvalifikuotam personalui. Atidarius korpuso dangtį, matavimo prietaisas gali būti nepataisomai sugadinamas.

Norėdami iš matavimo prietaiso išimti akumuliatorių, tol laikykite matavimo prietaisą įjungtą, kol akumuliatorius visiškai išsikraus. Norėdami išimti akumuliatorių, iš korpuso išsukite varžtus ir nuimkite korpuso dangtį. Kad išvengtumėte trumpojo jungimo, atskirai vieną nuo kitos atjunkite akumuliatoriaus jungtis ir izoliuokite jas iki polių. Net ir visiškai išsikrovusiame akumuliatoriuje yra likutinės energijos, kuri gali pasireikšti trumpojo jungimo metu.

Jl
