Typ výrobku	Laserový dálkoměr
Značka	Bosch
Model	GLM 150-27 C Professional
Rozsah	0,08 – 150 m (až 60 m v nepříznivých podmínkách)
Přesnost měření	±1,5 mm (příznivé podmínky), ±3,0 mm (nepříznivé)
Třída laseru	2 (650 nm, < 1 mW)
Napájení	Lithium-iontový akumulátor 3,6 V, 3120 mAh (nabíjení přes USB)
Výdrž	Cca 5,5 h nabíjení, automatické vypnutí po 5 min nečinnosti
Rozhraní	Bluetooth 4.2 Low Energy, micro-USB port
Hlavní funkce	Měření vzdáleností, ploch, objemů, nepřímé měření výšek, měření sklonu, kontinuální měření, sledování odchylek, výpočet ploch stěn
Kamera	Integrovaná s hledáčkem a zobrazením cíle
Výsuvný nástavec	Ano, pro měření od přední hrany
Displej	Digitální displej s podsvícením
Vnitřní paměť	Ano, pro ukládání měření
Provozní teplota	-10 °C až +45 °C
Údržba a čištění	Čistěte měkkým vlhkým hadříkem; nepoužívejte rozpouštědla; čistěte čočky přípravkem na fotografické objektivy
Bezpečnost	Nedívejte se přímo do laserového paprsku; zabraňte kontaktu s kapalinou z akumulátoru; nepoužívejte ve výbušném prostředí
Opravitelnost	Opravy provádí servis Bosch; používejte pouze originální náhradní díly

Často kladené otázky - GLM 15027 C Professional BOSCH

Jak provést měření vzdálenosti pomocí GLM 150-27 C?

Přiložte přístroj k výchozímu bodu (např. ke zdi) a stiskněte tlačítko měření (2). Laserový paprsek se rozsvítí a vzdálenost se zobrazí. Pro kontinuální měření aktivujte trvalý laserový paprsek v nastavení.

Jaká je zaručená přesnost měření?

Přesnost je ±1,5 mm za příznivých podmínek (bílý cíl, nízké osvětlení, 25 °C). Za nepříznivých podmínek (silné osvětlení, velká vzdálenost) může být ±3,0 mm.

Mohu dálkoměr používat venku?

Ano, je určen pro použití uvnitř i venku. Na přímém slunci však může být dosah a přesnost sníženy. Použijte kameru a hledáček pro snadnější zaměření.

Jak přenést měření do chytrého telefonu?

Aktivujte Bluetooth v nabídce Základní nastavení. Na smartphonu zapněte Bluetooth a otevřete kompatibilní aplikaci (např. Bosch MeasureOn). Měření se přenášejí automaticky.

Co dělat, když displej zobrazí chybovou zprávu?

Přístroj monitoruje svůj provoz. Pokud je zjištěna závada, displej zobrazí symbol chyby a přístroj se vypne. Kontaktujte servis Bosch pro opravu.

Jak nabít akumulátor?

Použijte přiložený micro-USB kabel (ref. 2 609 120 670) a doporučenou síťovou nabíječku (5 V, 1 A). Připojte kabel k USB zásuvce (18) přístroje a nabíjejte přibližně 5,5 hodiny.

Je dálkoměr vodotěsný?

Ne, není vodotěsný. Chraňte jej před vlhkostí a nikdy neponořujte přístroj do vody. Čistěte jej mírně navlhčeným hadříkem.

Jak kalibrovat měření sklonu?

V nabídce Základní nastavení vyberte 'Kalibrace měření sklonu'. Položte přístroj na vodorovný povrch a postupujte podle pokynů na displeji pro přesnou kalibraci.

Co znamená šedý nebo bílý symbol Bluetooth?

Bílý symbol znamená, že Bluetooth je aktivní a připojený. Šedý symbol znamená, že Bluetooth je vypnutý. Stav můžete změnit v nabídce Základní nastavení.

Jak vyčistit laserovou čočku a kameru?

Použijte speciální přípravek na fotografické objektivy a měkký hadřík. Nikdy nepoužívejte ostré předměty ani suchý hadřík, aby nedošlo k poškrábání. Jemně čistěte přijímací čočku (20), výstup laseru (21) a kameru (22).

NÁVOD K OBSLUZE GLM 15027 C Professional BOSCH

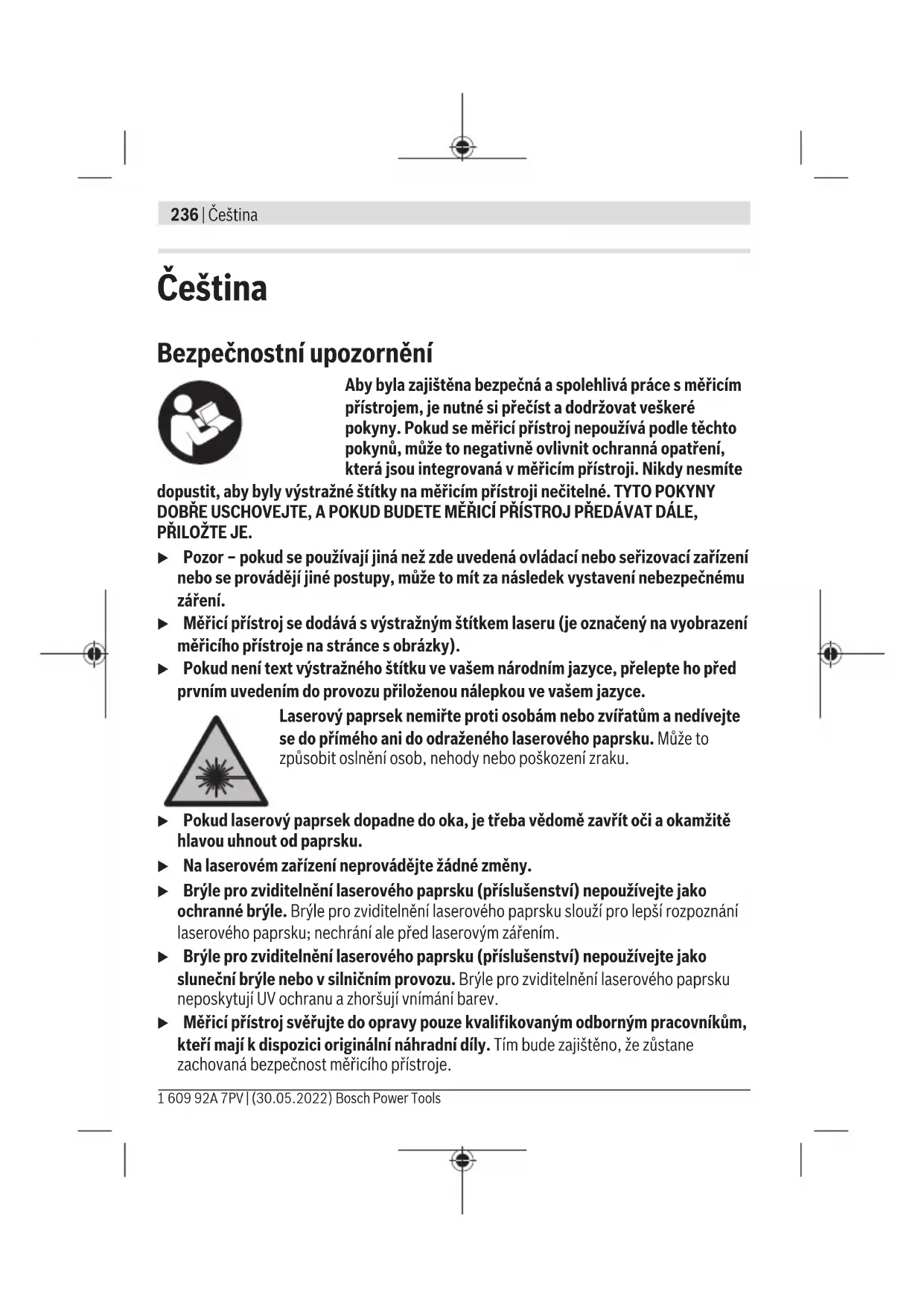

Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte

dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.

▶ Pozor - pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření. Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na straně s obrázky). Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.

Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku. Na laserovém zařízení neprovádějte žádné změny. Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením. Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev. Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.

Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe. S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů. ▶ Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučeny výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátoru, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Chraňte měřicí přístroj před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.

Měřicí přístroj je vybaven rádiovým rozhraním. Je nutné dodržovat místní omezení provozu, např. v letadlech nebo nemocnicích.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou registrované ochranné známky a vlastnictvím společnosti Bluetooth SIG, Inc. Na jakékoli používání těchto ochranných známek / těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Pozor! Při používání měřicího přístroje s Bluetooth® může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Měřicí přístroj s Bluetooth® nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Měřicí přístroj s Bluetooth® nepoužívejte v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla. Měřicí přístroj nepoužívejte se zapojeným USB kabelem. Měřicí přístroj nepoužívejte jako externí USB paměť. Nefotografujte měřicím přístrojem osoby nebo zvířata, protože by přitom mohl být laserový paprsek trvale zapnutý. Při zapnutém laserovém paprsku může dojít k oslepení osob, nehodě nebo poškození zraku. Měřicí přístroj nepoužívejte, pokud jsou viditelná poškození skla displeje (např. praskliny na povrchu). Hrozí nebezpečí poranění.

Nedávejte měřicí přístroj a magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulínové pumpy. Magnety měřicího přístroje a příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů a lékařských přístrojů.

Měřicí přístroj a magnetické příslušenství nedávejte do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů měřicího přístroje a příslušenství může dojít k nevratným ztrátám dat.

Bezpečnostní upozornění pro síťový zdroj

Tento síťový zdroj není určen k tomu, aby ho používaly děti a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Tento síťový zdroj mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení se síťovým zdrojem a chápou nebezpečí, která jsou s tím spojená. V opačném případě hrozí nebezpečí nesprávné obsluhy a zranění.

† Chraňte síťový zdroj před deštěm a vlhkem. Vniknutí vody do síťového zdroje je nebezpečí úrazu elektrickým proudem.

Síťový zdroj se musí udržovat v čistotě. Při znečištění hrozí nebezpečí úrazu elektrickým proudem. ▷ Před každým použitím síťový zdroj zkontrolujte. Pokud zjistíte poškození, síťový zdroj nepoužívejte. Neotevírejte sami síťový zdroj a nechte ho opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Poškozené síťové zdroje zvyšují riziko úrazu elektrickým proudem.

Otočte vyklápěcí stranu se zobrazením měřicího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.

Použití v souladu s určeným účelem

Měřicí přístroj je určený k měření vzdáleností, délek, výšek, odstupů, sklonů a pro výpočet ploch a objemu.

Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.

Výsledky měření lze přes Bluetooth® přenášet do jiných zařízení.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení měřicího přístroje na obrázcích.

(1) Displej (2) Tlačítko měření (3) Programovatelné tlačítko vpravo (4) Tlačítko plus (5) Tlačítko zoom (6) Uchyt poutka (7) Tlačítko aktivace dorazového kolíku (8) Dorazový kolík (9) Tlačítko zapnutí/vypnutí (10) Tlačítko zobrazení cíle (GLM 100-25 C) (11) Tlačítko fotoaparátu (GLM 150-27 C) (12) Tlačítko minus (13) Programovatelné tlačítko vlevo (14) Funkční tlačítko (15) Varovný štítek laseru (16) Sériové číslo (17) Kryt přihrádky pro baterie (GLM 100-25 C) (18) USB zdířka (GLM 150-27 C) (19) Stativový závit 1/4" (20) Přijímací čočka (21) Výstup laserového paprsku (22) Fotoaparát (23) Poutko

(24) Ochranné pouzdro (25) Otočný uzávěr (GLM 100-25 C) (26) Baterie (GLM 100-25 C) (27) USB kabel (GLM 150-27 C)

A) Zobrazené nebo popsané příslušenství nepatří ke standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Indikační prvky

(a) Řádek výsledku (b) Zobrazení cíle (nikový kříž) (c) Ukazatel úhlu sklonu (d) Datum/čas (e) Referenční rovina měření (f) Stav Bluetooth

Bluetooth není aktivované

Bluetooth je aktivované, navázané spojení

(g) Ukazatel stavu nabití (h) Rádek zobrazených hodnot (i) Základní nastavení (j) Ukazatel měřicí funkce (k) Interní paměť (l) Zpět (m) Integrovaná funkce nápovědy (n) Úvodní obrazovka (o) Nabídka dalších základních nastavení (p) Nabídka Základní nastavení (q) Nabídka Měřicí funkce

Technické údaje

Digitálné laserový dálkoměr GLM 100-25 C GLM 150-27 C
Číso zboží	3601 K72 Y.. 3601 K72 Z..
Měřić rozsahA)	0,08-100 m 0,08-150 m

Čeština | 241

Digitální laserový dálkoměr GLM 100-25C / GLM 150-27C

Měřić rozsah (nepříznivé podminky)B)	0,08-60 m	0,08-60 m
Přesnost měřeníA)	±1,5 mm	±1,5 mm
Přesnost měřeni (nepříznivé podminky)B)	±3,0 mm	±3,0 mm
Nejmensí zobrażné jednotka 0,5 mm 0,5 mm
Všeobecné informace
Provozní teplotaC)	-10°C až +45°C	-10°C až +45°C
Dovolený rozsah teploty pri nabijeni		+5°C až +40°C
Skladovací teplota -20°C až +70°C -20°C až +70°C
Relativní vlhkost vzduchu max. 90% 90%
Max. nadmořská výška pro použítí 2 000 m 2 000 m
Stupeř znečišťeni podleIEC 61010-1	2D)	2D)
Třida laseru 2 2
Typ laseru 650 nm, < 1 mW 650 nm, < 1 mW
Divergence laserového paprsku	< 1,5 mrad (plný úhel)	< 1,5 mrad (plný úhel)
Automaticické vypnutí po cca
-Laser	20 s	20 s
-Měřić prístroj (bez měřeni)	5 min	5 min
Baterie	3× 1,5 V LR6 (AA)
Akumulátor		Lithium-ionový
Jmenovité napěti		3,6 V
Kapacita		3 120 mAh
Počet akumulátorovych chlánků		1
Doporučeny micro USB kabel		2 609 120 670
Sítový zdroj
Doba nabijeniE)		cca 5,5 h
Vystupné napěti		5,0 V

242 | Čeština

Digitální laserový dǎlkoměr GLM 100-25 C GLM 150-27 C
Výstupné proud 1 000 mA
Doporučený sítový zdrojF)		2 609 120 713 (EU)
		2 609 120 718 (UK)
		1 600 A01 3A0 (ARG)
		1 600 A01 3A1 (MEX)
		1 600 A01 3A2 (BRL)
Přenos dat
Bluetooth® Bluetooth® 4.2	Low EnergyG)	Bluetooth® 4.2
		Low EnergyG)

Provozní frekvenční rozsah 2 402–2 480 MHz 2 402–2 480 MHz

Max. vysílací výkon 8 mW 8 mW

A) Při měření od přední hrany měřicího přístroje, platí pro vysokou odrazivost cíle (např. na bílo natřenou zeď), slabé osvětlení pozadí a provozní teplotu 25 °C; navíc je třeba počítat s odchylkou ±0,05 mm/m v závislosti na vzdálenosti. B) Při měření od přední hrany měřicího přístroje, platí pro vysokou odrazivost cíle (např. na bílo natřenou zeď), silné osvětlení pozadí, provozní teplotu 25 °C a vysoké polohy. Navíc je potřeba počítat s odchylkou v závislosti na vzdálenosti ±0,15 mm/m. C) Ve funkci trvalého měření je max. provozní teplota +40 °C. D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením. E) Při provozní teplotě 25 °C. Doba nabíjení s USB nabíječkou 1 A. Rychlé nabíjení při vypnutém měřicím přístroji. F) Další technické údaje najdete na: https://www.bosch-professional.com/ecodesign G) U přístrojů s Bluetooth® nemusí být v závislosti na modelu a operačním systému možné navázat spojení. Přístroje Bluetooth® musí podporovat profil GATT.

K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (16) na typovém štítku.

Vložení/výměna baterie

GLM 100-25C

Vyměňte vždy všechny baterie, resp. akumulátory současně. Použijte pouze baterie nebo akumulátory jednoho výrobce a stejné kapacity. Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.

Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie, resp. akumulátory. Baterie a akumulátory mohou při delším skladování korodovat a samy se vybít.

K nabíjení používejte síťový zdroj USB, jehož technické údaje (napětí a nabíjecí proud) odpovídají údajům doporučeného síťového zdroje. Řiďte se návodem k obsluze síťového zdroje USB.

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku síťového adaptéru. Síťové adaptéry označené 230 V lze používat také s 220 V.

Lithium-iontové akumulátory jsou v souladu s mezinárodními přepravními předpisy dodávány částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Provoz

Uvedení do provozu

Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem. ▷ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením. ▷ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.

Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teplot nechte měřicí přístroj nejprve vytemperovat, než ho uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.

▷ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystaven působení silných vnějších vlivů, měli byste před další prací vždy provést kontrolu přesnosti (viz „Kontrola přesnosti“, Strana 249).

244 | Čeština

Zapnutí a vypnutí

Stiskněte tlačítko pro zapnutí měřicího přístroje a laseru.

Můžete také zapnout měřicí přístroj bez laseru stisknutím tlačítka

Pro vypnutí měřicího přístroje podržte stisknuté tlačítko

Hodnoty a nastavení přístroje uložené v paměti zůstanou zachované.

Fotoaparát

Pro zapnutí nebo vypnutí fotoaparátu stiskněte tlačítko.

Po vypnutí měřicího přístroje zůstane uložený zvolený stav.

Při větších vzdálenostech (cca > 5 m) se navíc zobrazí značka cíle pro označení měřeného bodu.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Proces měření

Po zapnutí se měřicí přístroj nachází ve funkci měření délky.

Jako referenční rovina pro měření je po zapnutí zvolená zadní hrana měřicího přístroje.

Referenční rovinu můžete změnit. (viz „Volba referenční roviny", Strana 245)

Položte měřicí přístroj na požadovaný výchozí bod měření (např. zeď). Stiskněte tlačítko pro spuštění měření.

Po procesu měření se laserový paprsek vypne. Pro další měření tento postup opakujte.

Naměřené hodnoty nebo finální výsledky lze sčítat nebo odčítat.

Při zapnutém trvalém laserovém paprsku a u funkce trvalého měření začne měření hned

po prvním stisknutí tlačítka.

Zapnutý trvalý laserový paprsek se po měření nevypne. Trvalý laserový paprsek.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Měřicí přístroj se během měření nesmí hýbat. Proto měřicí přístroj pokud možno přikládejte k pevné dorazové nebo opěrné ploše.

Přijímací čočka (20), výstup laserového paprsku (21) a fotoparáda (22) nesmí být při měření zakryté.

Volba referenční roviny

Pro měření můžete volit mezi různými referenčními rovinami:

zadní hranu měřicího přístroje (např. při přikládání ke zdi)

hrot dorazové destičky vyklopené o 180° (např. pro měření z rohu)

přední hranu měřicího přístroje (např. při měření od hrany stolu)

střed závitu stativu (19) (např. pro měření se stativem)

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Nabídka Základní nastavení

V nabídce Základní nastavení najdete následující základní nastavení:

• Zapnutí/vypnutí Bluetooth® a změna referenční roviny (viz „Volba referenční roviny“, Strana 245)
• Funkce časovače
• Zapnutí/vypnutí trvalého laserového paprsku
• Kalibrace měření sklonu (viz „Kontrola přesnosti“, strana 249) Kalibrace zobrazí cíl
• Vázání paměti (GLM 150-27 C)
• Nastavení jazyka
• Nastavení data a času
• Změna měrných jednotek - Změna úhlových jednotek

246 | Čeština

- Aktivace PRO360 - Zobrazení informací o přístroji - Zapnutí/vypnutí akustických signálů - Nastavení vypínacího času - Nastavení času ztlumení osvětlení - Nastavení jasu displeje - Zapnutí/vypnutí automatického otočení displeje

Krátce stiskněte tlačítko nebo podržte stisknuté tlačítko pro otevření nabídky Základní nastavení

Tlačítkem nebo tlačítkem zvolte požadované nastavení. Pro potvrzení výběru stiskněte tlačítko. Pro opuštění nabídky Základní nastavení stiskněte tlačítko nebo tlačítko.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Měřicí funkce

Volba/změna měřicích funkcí

V nabídce Funkce najdete následující funkce:

Měření délky - Měření plochy - Měření objemu - Nepřímé měření vzdálenosti

• Nepřímé měření výšky - Dvojité nepřímé měření výšky
• Nesprávné měření délky Lichoběžníkové měření
• Měření ploch stěn Vyznačovací funkce Měření sklonu/digitální vodováha

1609 92A 7PV| (30.05.2022) Bosch Power Tools

Čeština|247

Trvalé měření

Stiskněte tlačítko pro otevření nabídky Funkce. Tlačítkem nebo tlačítkem zvolte požadovanou funkci. Pro potvrzení výběru stiskněte tlačítko nebo tlačítko

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

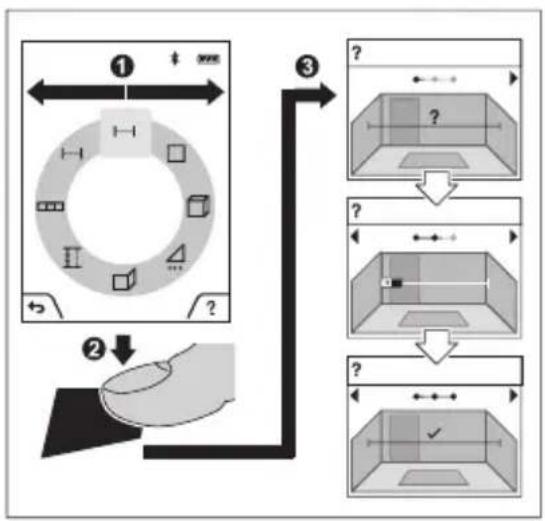

Integrovaná funkce nápovědy?

Funkce nápovědy v měřicím přístroji obsahuje podrobné animace k jednotlivým funkcím měření/procesům měření.

Otevřete nabídku Funkce. » Požadovanou funkci zvolte

tlačítkem nebo tlačítkem

a potvrďte tlačítkem

Animace vám podrobně ukáže postup pro zvolenou funkci měření.

animace nebo pro pokračování

animace.

Pro zobrazení dalšího, resp. předchozího kroku stiskněte tlačítko nebo

Rozhraní Bluetooth®

Aktivace rozhraní Bluetooth® pro přenos dat do mobilního koncového zařízení

Zkontrolujte, zda je na vašem mobilním koncovém zařízení aktivované rozhraní Bluetooth®. Krátce stiskněte tlačítko nebo podržte stisknuté tlačítko pro otevření nabídky Základní nastavení.

Zvolte. Stiskněte tlačítko nebo tlačítko přepínání. Pro potvrzení výběru stiskněte tlačítko. Symbol Bluetooth se na displeji zobrazí bíle (f).

Deaktivace rozhraní Bluetooth®

Krátce stiskněte tlačítko nebo podržte stisknuté tlačítko pro otevření nabídky Základní nastavení. Zvolte. Stiskněte tlačítko nebo tlačítko přepínání. Pro potvrzení výběru stiskněte tlačítko Func.

Symbol Bluetooth® se na displeji zobrazí šedě.

USB rozhraní

GLM 150-27 C: Přenos dat přes USB rozhraní

Přes připojku mikro-USB k perifernímu přístroji lze provádět přenos dat na určitá zařízení s USB rozhraním (např. počítač, notebook).

Spojte měřicí přístroj pomocí mikro-USB kabelu s počítačem nebo notebookem. Operační systém na vašem počítači nebo notebooku automaticky rozpozná měřicí přístroj jako jednotku.

Když je měřicí přístroj pomocí mikro-USB kabelu spojený s počítačem nebo notebookem, lithium-iontový akumulátor se nabíjí. Doba nabíjení se liší podle nabíjecího proudu.

Kontrola přesnosti

Pravidelně kontrolujte přesnost měření sklonu a měření vzdálenosti.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Chybová hlášení

Měřicí přístroj monitoruje správnou funkci při každém měření. Pokud je zjištěna závada, na displeji se zobrazí již jen vedle vyobrazený symbol a měřicí přístroj se vypne. V takovém případě zašlete měřicí přístroj prostřednictvím svého prodejce do servisu Bosch.

Údržba a servis

Údržba a čištění

Měřicí přístroj uchovávejte a převážejte pouze v dodané ochranné tašce.

Udržujte měřicí přístroj vždy čistý.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.

Zejména přijímací čočku (20), výstupní otvor laseru (21) a fotoaparát (22) čistěte velmi opatrně: Dbejte na to, aby na přijímací čočce, výstupním otvoru laseru a fotoaparátu nebyly žádné nečistoty. Přijímací čočku, výstupní otvor laseru a fotoaparát čistěte pouze pomocí prostředků, které jsou vhodné také pro čočky fotoaparátu. Nesnažte se odstranit nečistoty z přijímací čočky, výstupního otvoru laseru nebo fotoaparátu špičatými předměty a neotírejte je (nebezpečí poškrábání).

V případě opravy posílejte měřicí přístroj v ochranném pouzdru (24).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též

k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte

10místné věcné číslo podle typového štítku výrobku.

250 | Čeština

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat opravu Vašeho stroje nebo náhradní díly

online.

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Likvidace

Měřicí přístroje, nabíječky, akumulátory, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje, nabíječky a akumulátory nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických

zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí

přístroje a nabíječky a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Li-Ion:

Řiďte se pokyny v části „Přeprava“ (viz „Přeprava“, strana 250).

Integrované akumulátory smí vyjímat pouze odborní pracovníci jen za účelem likvidace. Otevřením krytu může dojít ke zničení měřicího přístroje.

Před vyjmutím akumulátoru z měřicího přístroje nechte měřicí přístroj běžet tak dlouho, dokud nebude akumulátor úplně vybitý. Pro vyjmutí akumulátoru vyšroubujte šrouby v krytu a sejměte kryt. Abyste zabránili zkratu, postupně odpojte jednotlivé přípoje na akumulátoru a póly pak zaizolujte. I po úplném vybití může mít akumulátor ještě zbytkovou kapacitu, která se může v případě zkratu uvolnit.

Slovenština

Poškození adaptéru zvyšuje riziko zásahu elektrickým proudem.

Udržujte síťový adaptér čistý. Znečištění hrozí nebezpečenstvo úrazu elektrickým prúdom. Před každým použitím síťový adaptér skontrolujte. Ak zistíte poškodenie, síťový adaptér nepoužívajte. Síťový adaptér sami neotvárajte, dajte ho opraviť len kvalifikovanému odbornému personálu a len s použitím originálnych náhradných súčiastok. Poškodený sieťový adaptér zvyšuje riziko zásahu elektrickým prúdom.

Měřicí přístroj je určen k měření vzdáleností, délek, výšek, odstupů, sklonů a výpočtu ploch a objemů.

Tento měřicí přístroj je vhodný pro používání v interiéru i exteriéru.

Výsledky merania je možné preniesť cez Bluetooth® na iné zariadenia.

Vyobrazené komponenty

Číslovanie zobrazených komponentov sa vzťahuje na vyobrazenie meracieho prístroja na obrázkoch.

(1) Displej (2) Tlačidlo merania (3) Softvérové tlačidlo vpravo (4) Tlačidlo Plus (5) Tlačidlo zoom (6) Upevnenie uholníka (7) Spúšťací gombík dorazového kolíka (8) Dorazový kolík (9) Tlačidlo vypínača

(10) Tlačidlo zobrazenia cieľa (GLM 100-25 C) (11) Tlačidlo kamery (GLM 150-27 C) (12) Tlačidlo Minus (13) Softvérové tlačidlo vľavo (14) Funkčné tlačidlo (15) Výstražný štítok laserového prístroja (16) Sériové číslo (17) Veko priehradky na batérie (GLM 100-25 C) (18) USB zásuvka (GLM 150-27 C) (19) 1/4" závit statívu (20) Prijímacia šošovka (21) Výstup laserového žiarenia (22) Kamera (23) Pútko na nosenie (24) Ochranné puzdro (25) Otočný uzáver (GLM 100-25 C) (26) Batérie (GLM 100-25 C) (27) USB kábel (GLM 150-27 C)

Podržte tlačidlo stlačené, ak chcete merací prístroj vypnúť.

Nevyhadzujte meracie prístroje, nabíjačky a akumulátory do bežného odpadu z domácnosti!

Len pre krajiny EÚ:

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Akumulátory/batérie:

Li-Ion:

Pred vybratím akumulátora z meracieho prístroja nechajte merací prístroj bežať tak dlho, kým nebude akumulátor úplne vybitý. Pred vybratím akumulátora vyskrutkujte skrutky v kryte a odoberte kryt. Aby ste zabránili skratu, postupne odpojte jednotlivé prípoje na akumulátore a póly potom zaizolujte. Aj po úplnom vybití môže mať akumulátor ešte zvyškovú kapacitu, ktorá sa môže v prípade skratu uvoľniť.
