Tuotetyyppi	Lasermittari
Merkki	Bosch
Malli	GLM 150-27 C Professional
Mittausalue	0,08 – 150 m (epäsuotuisissa olosuhteissa jopa 60 m)
Mittaustarkkuus	±1,5 mm (suotuisissa olosuhteissa), ±3,0 mm (epäsuotuisissa)
Laserluokka	2 (650 nm, < 1 mW)
Virtalähde	Litiumioniakku 3,6 V, 3120 mAh (ladataan USB:n kautta)
Käyttöaika	Noin 5,5 h lataus, automaattinen sammutus 5 min toimettomuuden jälkeen
Liitäntä	Bluetooth 4.2 Low Energy, micro-USB-portti
Päätoiminnot	Etäisyyksien, pinta-alojen, tilavuuksien mittaus, epäsuora korkeudenmittaus, kaltevuudenmittaus, jatkuva mittaus, raon seuranta, seinäpinta-alojen laskenta
Kamera	Integroitu etsimellä ja kohteen näytöllä
Sisäänvedettävä tappi	Kyllä, mittausta varten etureunasta
Näyttö	Digitaalinen näyttö taustavalaistuksella
Sisäinen muisti	Kyllä, mittausten tallentamiseen
Käyttölämpötila	-10 °C – +45 °C
Huolto ja puhdistus	Puhdista pehmeällä ja kostealla liinalla; älä käytä liuottimia; puhdista linssit kameran linssinpuhdistusaineella
Turvallisuus	Älä katso suoraan lasersäteeseen; vältä kosketusta akun nesteeseen; älä käytä räjähdysvaarallisessa ympäristössä
Korjattavuus	Korjaus Bosch-huoltopalvelussa; käytä vain alkuperäisiä varaosia

Usein kysytyt kysymykset - GLM 15027 C Professional BOSCH

Kuinka suoritetaan etäisyyden mittaus GLM 150-27 C:llä?

Aseta laite lähtöpistettä vasten (esim. seinä) ja paina mittauspainiketta (2). Lasersäde syttyy ja etäisyys näytetään. Jatkuvaa mittausta varten ota pysyvä lasersäde käyttöön asetuksista.

Mikä on taattu mittaustarkkuus?

Tarkkuus on ±1,5 mm suotuisissa olosuhteissa (valkoinen kohde, heikko valaistus, 25 °C). Epäsuotuisissa olosuhteissa (voimakas valo, pitkä matka) se voi olla ±3,0 mm.

Voinko käyttää mittaria ulkona?

Kyllä, se on suunniteltu sisä- ja ulkokäyttöön. Kuitenkin kirkkaassa auringonvalossa kantama ja tarkkuus voivat heikentyä. Käytä kameraa ja etsintä helpottaaksesi tähtäämistä.

Kuinka siirrän mittaukset älypuhelimeen?

Ota Bluetooth käyttöön perusasetusvalikosta. Ota älypuhelimessasi Bluetooth käyttöön ja avaa yhteensopiva sovellus (esim. Bosch MeasureOn). Mittaukset siirtyvät automaattisesti.

Mitä tehdä, jos näyttö näyttää virheilmoituksen?

Laite valvoo toimintaansa. Jos vika havaitaan, näyttö näyttää virhesymbolin ja laite sammuu. Ota yhteys Bosch-huoltopalveluun korjausta varten.

Kuinka akku ladataan?

Käytä mukana toimitettua micro-USB-kaapelia (ref. 2 609 120 670) ja suositeltua verkkolaturia (5 V, 1 A). Kytke kaapeli laitteen USB-liitäntään (18) ja lataa noin 5,5 tuntia.

Onko mittari vedenpitävä?

Ei, se ei ole vedenpitävä. Suojaa sitä kosteudelta äläkä koskaan upota laitetta veteen. Puhdista se hieman kostealla liinalla.

Kuinka kalibroida kaltevuuden mittaus?

Valitse Perusasetukset-valikosta "Kaltevuuden mittauksen kalibrointi". Aseta laite vaakasuoralle pinnalle ja noudata näytön ohjeita tarkan kalibroinnin saamiseksi.

Mitä harmaa tai valkoinen Bluetooth-symboli tarkoittaa?

Valkoinen symboli tarkoittaa, että Bluetooth on käytössä ja yhdistetty. Harmaa symboli tarkoittaa, että Bluetooth on pois käytöstä. Voit muuttaa tilaa perusasetusvalikossa.

Kuinka puhdistaa lasersuuttimen linssi ja kamera?

Käytä erityistä kameran linssinpuhdistusainetta ja pehmeää liinaa. Älä koskaan käytä teräviä esineitä tai kuivaa liinaa naarmujen välttämiseksi. Puhdista varovasti vastaanottolinssi (20), lasersäteen ulostulo (21) ja kamera (22).

KÄYTTÖOHJE GLM 15027 C Professional BOSCH

Tuotetta koskevia lisätietoja saat online-käyttöohjeista.

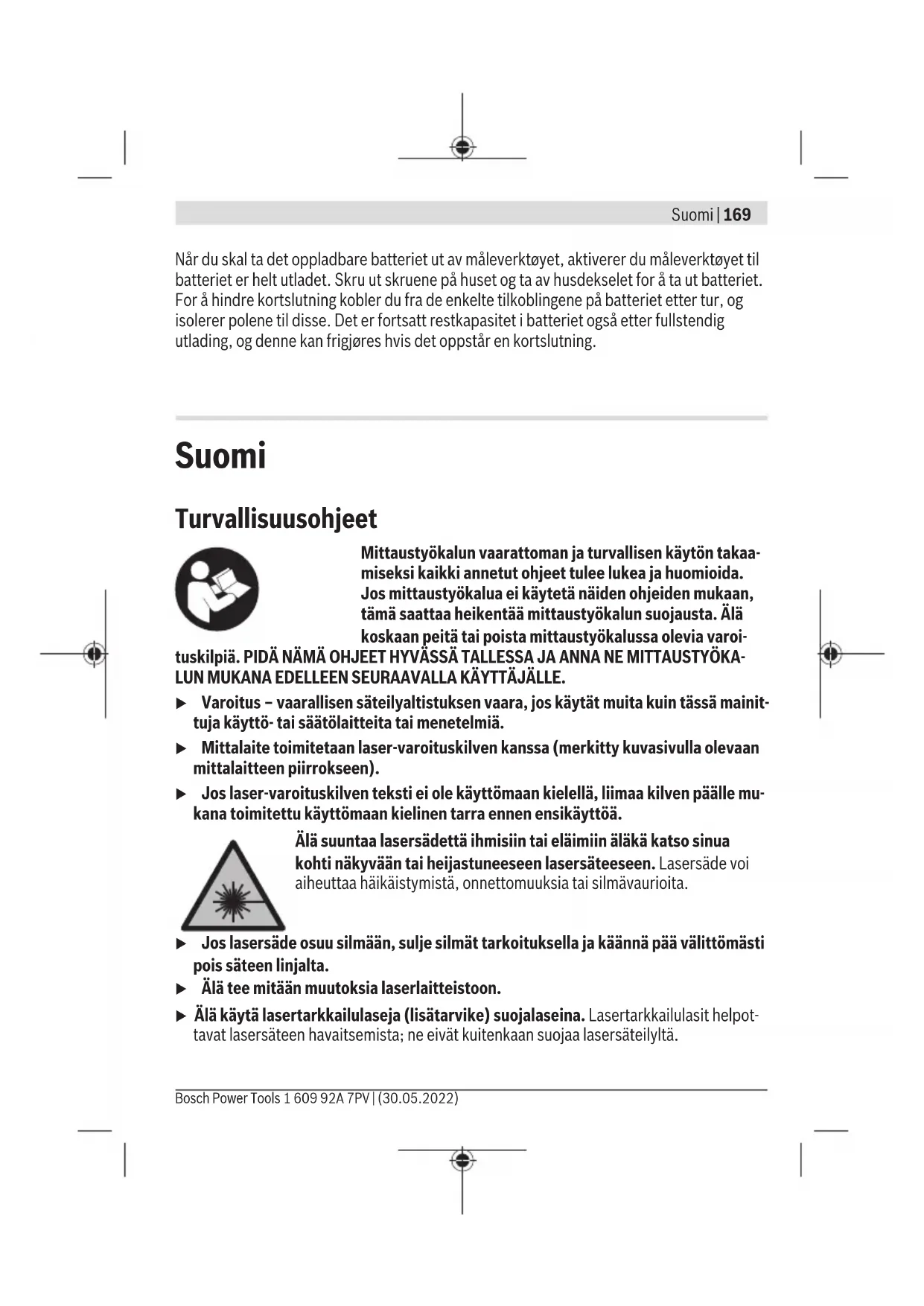

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä.

PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLE KÄYTTÄJÄLLE.

Varoitus - vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetelmiä. Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen). Jos laser-varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitetun käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta. Älä tee mitään muutoksia laserlaitteistoon. Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.

Älä käytä lasertarkkailulaseja (lisätarvike) aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista. Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä osilla. Siten varmistat, että mittaustyökalu säilyy turvallisena. Älä anna lasten käyttää lasermittalaitetta ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran itselleen tai sivullisille. Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Virheellisen käytön tai vaurioituneen akun yhteydessä akusta saattaa vuotaa herkästi syttyvää nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ihon ärsytystä ja palovammoja. Lataa akut vain valmistajan suosittelemilla latauslaitteilla. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

Suojaa mittaustyökalua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. Räjähdysvaara.

Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa ja sairaaloissa) on noudatettava.

Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

▷ Varoitus! Kun mittaustyökalua käytetään Bluetooth®-yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja räjäytysalueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä pitkäkestoista käyttöä kehon välittömässä läheisyydessä. ▷ Älä käytä mittaustyökalua, kun USB-johto on kytketty paikalleen. ▷ Älä käytä mittaustyökalua ulkoisena USB-muistina.

▷ Älä valokuvaa mittaustyökalulla ihmisiä tai eläimiä, koska lasersäde saattaa olla päällä. Kun lasersäde on kytketty päälle, se saattaa aiheuttaa häikäistymistä, onnettomuuksia ja silmävammoja. Älä käytä mittaustyökalua, jos sen näytön lasipinta on vaurioitunut (esimerkiksi pintasäröjä yms.). Loukkaantumisvaara.

Älä pidä mittaustyökalua tai magneettisia tarvikkeita implanttien tai muiden lääketieteellisten laitteiden (esimerkiksi sydämentahdistimen tai insuliinipumpun) lähellä. Mittaustyökalun ja tarvikkeiden magneetit muodostavat kentän, joka voi haitata implanttien ja lääketieteellisten laitteiden toimintaa.

Pidä mittaustyökalu ja magneettiset tarvikkeet etäällä magneettisista tietovälineistä ja magneettisesti herkistä laitteista. Mittaustyökalun ja tarvikkeiden magneettivoiman takia laitteiden tiedot saattavat hävitä pysyvästi.

Verkkolaitetta koskevat turvallisuusohjeet

Tätä verkkolaitetta ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien ihmisten käyttöön. Lapset (vähintään 8-vuotiaat) ja aikuiset, jotka rajoitteisten fyysisten, aistillisten tai henkisten kykyjensä, kokemattomuutensa tai tietämättömyytensä takia eivät hallitse tämän verkkolaitteen turvallista käyttöä, saavat käyttää sitä vain heidän turvallisuudestaan vastaavan henkilön opastuksella ja valvonnassa. Muutoin syntyy virheellisen käytön ja onnettomuuksien vaara.

Älä altista verkkolaitetta sateelle tai kosteudelle. Veden pääsy verkkolaitteen si

sään aiheuttaa sähköiskuvaaran.

Pidä verkkolaite puhtaana. Lika aiheuttaa sähköiskuvaaran. Tarkasta verkkolaite ennen jokaista käyttökertaa. Älä käytä verkkolaitetta, jos siinä on vaurioita. Älä avaa verkkolaitetta. Korjauta vika valtuutetussa huoltopisteessä, joka käyttää vain alkuperäisiä varaosia. Viallinen verkkolaite aiheuttaa sähköiskuvaaran.

Tuotteen ja ominaisuuksien kuvaus

Käännä mittaustyökalun kuvan sisältävä taittosivu auki ja pidä se avattuna, kun luet käyttöohjetta.

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu etäisyyksien, pituuksien, korkeuksien, välimatkojen ja kaltevuuksien mittaamiseen sekä pinta-alojen ja tilavuuksien laskemiseen.

Se soveltuu käytettäväksi sisä- ja ulkotiloissa.

Mittaustulokset voi siirtää muihin laitteisiin langattomalla Bluetooth®-yhteydellä.

Kuvatut osat

Kuvattujen osien numerointi viittaa ohjeissa oleviin mittalaitteen kuviin.

(1) Näyttö (2) Mittauspainike (3) Oikeanpuoleinen ohjauspainike (4) Pluspainike (5) Zoomauspainike (6) Rannehihnan kiinnityskohta (7) Mittatapin avausnappi (8) Mittatappi (9) Käynnistyspainike (10) Kohdenäytön painike (GLM 100-25 C) (11) Kamerapainike (GLM 150-27 C) (12) Miinuspainike (13) Vasemmanpuoleinen ohjauspainike (14) Func-toimintopainike (15) Laser-varoituskilpi (16) Sarjanumero (17) Paristokotelon kansi (GLM 100-25 C) (18) USB-portti (GLM 150-27 C) (19) 1/4":n jalustakierre (20) Vastaanotinlinssi

(21) Lasersäteen ulostuloaukko (22) Kamera (23) Rannehihna (24) Suojatasku (25) Kiertolukitsin (GLM 100-25 C) (26) Paristot (GLM 100-25 C) (27) USB-johto (GLM 150-27 C)

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Näyttöelementit

(a) Tulosrivi (b) Kohdenäyttö (lankaristi) (c) Kaltevuuskulman näyttö (d) Päivämäärä/kellonaika (e) Mittauksen vertailutaso (f) Bluetooth*-tila

Bluetooth® ei ole aktivoitu

Bluetooth on aktivoitu ja yhteys on muodostettu

(g) Lataustilan näyttö (h) Mittausarvorivit (i) Perusasetukset (j) Mittaustoiminnon näyttö (k) Sisäinen muisti (l) Edellinen (m) Sisäänrakennettu ohjetoiminto (n) Aloitusnäyttö (o) Lisäasetusten valikko (p) Perusasetusten valikko (q) Mittaustoimintojen valikko

Tekniset tiedot

Digitalinen laseretäisyyysmittalaite	GLM 100-25 C GLM 150-27 C
Tuotenumero	3601 K72 Y.. 3601 K72 Z..
MittausalueA)	0,08-100 m 0,08-150 m
Mittausalue (epäedulliset olosuh- teet)B)	0,08-60 m 0,08-60 m
MittaustarkkuusA)	±1,5 mm ±1,5 mm
Mittaustarkkuus (epäedulliset olosuhteet)B)	±3,0 mm ±3,0 mm
Pienin näytön ilmoittama mitta 0,5 mm 0,5 mm
Yleisiä tietoja
KäytölämpötilaC)	-10 ... +45 °C -10 ... +45 °C
Sallitu latauslömpötila-alue +5 ... +40 °C
Säilytyslömpötila -20 ... +70 °C -20 ... +70 °C
Suhteellinen ilmankosteus maks. 90 % 90 %
Maks. käytökorkeus merenpinnan tasosta	2000 m 2000 m
Likaisuusaste standardin IEC 61010-1 mukaan	2D)
Laserluokka 2 2
Lasertyyppi 650 nm, < 1 mW 650 nm, < 1 mW
Lasersäteen hajonta	< 1,5 mrad (täysi kulma) < 1,5 mrad (täysi kulma)
Automaattinen sammutusaika n.
- Laser	20 s
- Mittalaite (ilman mittausta)	5 min
Paristot	3 × 1,5 V LR6 (AA)
Akku
Nimellinen jännite
Kapasiteetti
Akkukennomäärä
Digitalinen laseretäisyysmittalaite	GLM 100-25 C GLM 150-27 C
Suositelu Micro-USB-johto	2 609 120 670
Verkkolaite
LatausaikaE)	n. 5,5 h
Ulostulojännite	5,0 V ---
Ulostulovirta 1 000 mA
Suositelu verkkolaiteF)	2 609 120 713 (EU)
	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)

Tiedonsiirto
Bluetooth®Bluetooth® 4.2	Low EnergyG)	Bluetooth® 4.2 Low EnergyG)
Käytötaajuusalue 2 402-2 480 MHz 2 402-2 480 MHz
Maks. lähetysteho 8 mW 8 mW

A) Mittalaitteen etureunasta mitattaessa tulos perustuu voimakkaasti heijastavaan kohteeseen (esim. valkoiseksi maalattu seinä), heikkoon taustavalaistukseen ja 25 °C:n käyttölämpötilaan; lisäksi on huomioitava mahdollinen etäisyydestä riippuva poikkeama ±0,05 mm/m. B) Mittalaitteen etureunasta mitattaessa tulos perustuu voimakkaasti heijastavaan kohteeseen (esim. valkoiseksi maalattu seinä), voimakkaaseen taustavalaistukseen, 25 °C:n käyttölämpötilaan ja korkealla olevaan mittauskohtaan. Lisäksi on huomioitava mahdollinen etäisyydestä riippuva poikkeama ±0,15 mm/m. C) Jatkuvassa mittaustoiminnossa maks. käyttölämpötila on +40 °C. D) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kosteuden takia. E) 25 °C käyttölämpötilassa. Latausaika 1 A USB -latauslaitteella. Lataus nopeutuu, kun mittaustyökalu on pois päältä. F) Teknisiä lisätietoja saat verkko-osoitteesta: https://www.bosch-professional.com/ecodesign G) Bluetooth® Low Energy -laitteiden mallista ja käyttöjärjestelmästä riippuen yhteyden muodostaminen saattaa olla mahdotonta. Bluetooth®-laitteiden tulee tukea GATT-profiilia.

Laitekilpeen on merkitty tuotteen sarjanumero (16), joka on mittalaitteen yksilöllinen tunnistenumero.

Pariston käyttö/vaihto

GLM 100-25C

Vaihda aina kaikki paristot/akut samanaikaisesti. Käytä aina saman valmistajan paristoja/akkuja, jotka ovat kapasiteetiltaan identtisiä. Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti. ▶ Ota paristot/akut pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot/akut saattavat hapettua ja purkautua pitkäaikaisessa varastoinnissa.

Li-ion-akku

GLM 150-27 C

Li-ion-akun lataaminen

Käytä lataamiseen sellaista USB-verkkolaitetta, jonka tekniset tiedot (jännite ja latausvirta) vastaavat suositellun verkkolaitteen tietoja. Noudata USB-verkkolaitteen käyttöohjeita. Suositeltu verkkolaite: katso Tekniset tiedot. ▶ Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata verkkolaitteen laitekilvessä olevia tietoja. 230 V -tunnuksella merkittyjä verkkolaitteita voi käyttää myös 220 V:n sähköverkoissa. Li-ion-akut toimitetaan osittain ladattuna kansainvälisten kuljetusmääräysten mukaisesti. Varmistaaksesi akun täyden suorituskyvyn lataa se täyteen ennen ensikäyttöä.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Käyttö

Käyttöönotto

▶ Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia. ▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.

▶ Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi suljetussa autossa. Anna suurten lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua, ennen kuin otat sen käyttöön. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. ▶ Älä altista mittalaitetta voimakkaille iskuille tai putoamiselle. Ennen käytön jatkamista mittalaitteen tarkkuus kannattaa aina tarkistaa (katso "Tarkkuuden tarkistus", Sivu 182), jos siihen on kohdistunut voimakkaita iskuja.

Käynnistys ja pysäytys

Käynnistä mittalaite ja laser painamalla painiketta. Voit käynnistää mittalaitteen myös ilman laseria, kun painat painiketta.

Sammuta mittalaite pitämällä painiketta pohjassa. Muistissa olevat arvot ja laiteasetukset säilyvät tallessa.

Kamera

Kytke kamera päälle tai pois painamalla painiketta. Kun sammutat mittalaitteen, sen valittu tila jää muistiin.

Suurissa etäisyyksissä (n. > 5 m) näyttöön tulee lisäksi kohdemerkki mittauspisteen merkitsemiseksi.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Mittaus

Mittalaite on käynnistyksen jälkeen pituusmittaustoiminnossa. Käynnistyksen jälkeen mittauksen vertailutasona toimii mittalaitteen takareuna. Voit vaihtaa vertailutason (katso "Vertailutason valinta", Sivu 178).

Aseta mittalaite kohtaan, josta haluat aloittaa mittauksen (esim. seinälle).

Suorita mittaus painamalla painiketta.

Mittauksen jälkeen lasersäde sammuu. Kun haluat tehdä lisää mittauksia, toista tämä toimenpide.

Mittausarvoille tai lopputuloksille voidaan tehdä yhteen- tai vähennyslaskuja.

178 | Suomi

Lasersäteen pysyvän palamisen aikana ja jatkuvan mittauksen toiminnossa mittaus alkaa painikkeen ensimmäisellä painalluksella.

Pysyvästi päälle kytketty lasersäde ei sammu mittauksen jälkeen. Pysyvästi palava lasersäde.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Mittalaitetta ei saa liikuttaa mittauksen aikana. Mikäli suinkin mahdollista, aseta mittalaite tukevaa alustaa tai tukea vasten.

Vastaanotinlinssi (20), lasersäteen ulostuloaukko (21) ja kamera (22) eivät saa olla peitettyinä mittauksen aikana.

Vertailutason valinta

Mittauksen alkupisteen voi valita eri vertailutasoista:

mittalaitteen takareuna (esim. seinäpinnasta mitattaessa)

180° verran käännetyn vastalevyn kärki (esim. nurkkakohdista mittaamiseen)

mittalaitteen etureuna (esim. pöydän reunasta mitattaessa)

jalustan kierteen (19) keskikohta (esimerkiksi jalustan kanssa tehtäviin mittauksiin)

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Perusasetusten valikko

Perusasetukset-valikosta löydät seuraavat perusasetukset:

• Bluetooth®-toiminnon kytkeminen päälle / pois päältä
• Vertailutason vaihto (katso "Vertailutason valinta", sivu 178)
• Ajastintoiminto
• Pysyvästi palavan lasersäteen sytyttäminen/sammuttaminen
• Kaltevuusmittauksen kalibrointi (katso "Tarkkuuden tarkistus", sivu 182)
• Kohdennuksen kalibrointi
• Muistin tyhjentäminen (GLM 150-27 C)
• Kielen valinta
• Päivämäärän ja kellonajan asettaminen, mittayksikön vaihto, kumayksikön vaihtaminen
• 360:n aktivoiminen, laitetietojen katsominen
• Äänimerkkien kytkeminen päälle / pois päältä
• Toiminnan katkaisuajan säätäminen, sammutusajan säätäminen
• Näytön kirkkauden säätäminen
• Nafton automaattisen kaltevuuden aktivoiminen/deaktivoiminen: Paina lyhyesti painiketta. Pidä painiketta painettuna avataksesi Perusasetukset-valikon. Valitse haluamasi asetus painikkeella tai painikkeella. Vahvista valinta painamalla painiketta. Poistu Perusasetukset-valikosta painamalla painiketta tai painiketta. Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Mittaustoiminnot

Mittaustoimintojen valitseminen/vaihtaminen

Toimintovalikossa on seuraavat toiminnot:

Pituusmittaus, Pinta-alan mittaus

Tilavuusmittaus - Epäsuora etäisyysmittaus

• Epäsuora korkeusmittaus, Kaksinkertainen epäsuora korkeusmittaus
• Epäsuora pituusmittaus, Pulisuunnikasmittaus

Seinäpinta-alan mittaus, Paalutustoiminto - Kaltevuusmittaus/digitaalinen vesivaaka - Jatkuva mittaus

Paina painiketta avataksesi toimintojen valikon. Valitse haluamasi mittaustoiminto painikkeella tai painikkeella. Vahvista valinta painamalla painiketta.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

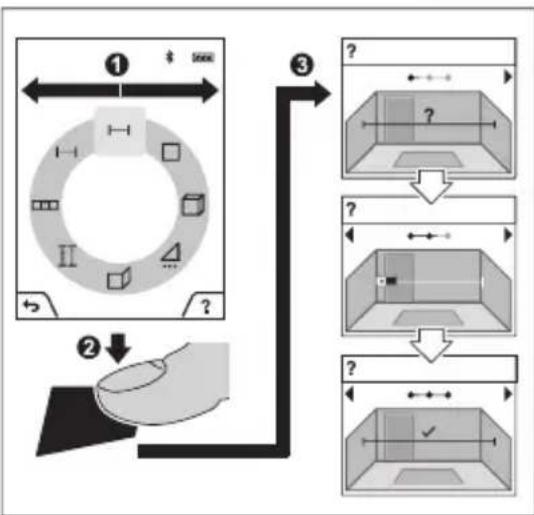

Sisäänrakennettu ohjetoiminto

Mittalaitteen ohjetoiminto neuvoo yksityiskohtaisilla animaatioilla yksittäiset mittaustoiminnot/mittausvaiheet.

Avaa toimintojen valikko.

Valitse haluamasi toiminto painikkeella tai painikkeella ja paina painiketta.

Animaatio näyttää valitun mittaustoiminnon yksityiskohtaiset menettelyohjeet.

Pysäytä tai jatka animaation esitystä painamalla painiketta.

Paina painiketta tai nähdäksesi seuraavan tai edellisen vaiheen.

Bluetooth®-liitäntä

Bluetooth®-liitännän aktivointi tietämiseksi mobiililaitteeseen

Varmista, että mobiililaitteen Bluetooth®-liitäntä on aktivoitu.

Paina lyhyesti painiketta, pidä painiketta pohjassa avataksesi Perusasetukset-valikon. Valitse kohta painikkeella tai painikkeella, kun haluat valita kohdan. Vahvista valinta painamalla painiketta Func. Bluetooth®-symboli näkyy näytössä valkoisena.

Bluetooth®-liitännän deaktivointi

Paina lyhyesti painiketta, pidä painiketta pohjassa avataksesi Perusasetukset-valikon. Valitse kohta painikkeella tai painikkeella, kun haluat valita kohdan. Vahvista valinta painamalla painiketta Func.

Bluetooth®-symboli näkyy näytössä harmaana.

USB-liitäntä

GLM 150-27 C: tiedonsiirto USB-liitännän kautta

Mittaustyökalun micro-USB-liitännän kautta voi siirtää tietoja tietyihin USB-liitännällä varustettuihin laitteisiin (esimerkiksi tietokoneeseen ja kannettavaan tietokoneeseen).

Yhdistä mittaustyökalu micro-USB-liitännän kautta tietokoneeseesi tai kannettavaan tietokoneeseen. Tietokoneen tai kannettavan tietokoneen käyttöjärjestelmä tunnistaa mittaustyökalun automaattisesti levyasemaksi.

Li-ion-akun lataus alkaa heti, kun mittalaite kytketään Micro-USB-johdolla pöytätietokoneeseen tai kannettavaan tietokoneeseen. Latausaika riippuu latausvirrasta.

Tarkkuuden tarkistus

Tarkasta kaltevuusmittauksen ja etäisyysmittauksen tarkkuus säännöllisin väliajoin.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Virheilmoitus

Mittalaite valvoo moitteetonta toimintaa jokaisen mittauksen yhteydessä. Jos se havaitsee vian, näytössä näkyy vain viereinen tunnus ja mittalaite kytkeytyy pois päältä. Tällöin mittalaite tulee toimittaa jälleenmyyjälle, joka lähettää sen Bosch-huoltoon.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaitetta vain mukana toimitetussa suojalaukussa.

Pidä mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista varsinkin vastaanotinlinssi (20), lasersäteen ulostuloaukko (21) ja kamera (22) erittäin varovasti: varmista, ettei vastaanotinlinssissä, lasersäteen ulostuloaukossa tai kamerassa ole tahroja. Puhdista vastaanotinlinssi, lasersäteen ulostuloaukko ja kamera vain sellaisilla tarvikkeilla, jotka soveltuvat myös valokuvakameroiden linssien puhdistamiseen. Älä yritä poistaa vastaanotinlinssin, lasersäteen ulostuloaukon tai kameran tahroja terävillä esineillä tai hankaamalla liinalla (naarmuuntumisvaara).

Jos mittalaite on vioittunut, lähetä se huoltoon suojataskussa (24).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin.

Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.

Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.

Hävitys

Mittaustyökalut, latauslaitteet, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä mittaustyökaluja, latauslaitteita tai akkuja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat mittalaitteet ja latauslaitteet sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Akut/paristot:

Li-Ion:

Bosch Power Tools 1609 92A 7PV| (30.05.2022)

184|Ελληνικά

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 183).

Vain ammattiasentaja saa irrottaa sisäänrakennetut akut hävittämistä varten.

Rungon kuoren avaaminen vaurioittaa mittaustyökalua.

Kun haluat ottaa akun pois sähkötyökalusta, käytä mittaustyökalua, kunnes akku on täysin tyhjä. Kierrä ruuvit irti rungosta ja ota rungon kuori pois, jotta saat irrotettua akun. Oikosulun välttämiseksi irrota akun liitokset yksitellen ja eristä sen jälkeen navat. Myös täysin purkautuneessa akussa on edelleen jäljellä jäännösvaraus, joka saattaa purkautua oikosulkutilanteessa.

Mittauksen jälkeen lasersäde sammuu. Uutta mittausta varten toista tämä toimenpide.

Pidä mittalaite aina puhtaana.

Älä kasta mittalaitetta veteen tai muihin nesteisiin.
