GLM 15027 C Professional - Indicator laser BOSCH - Manual de utilizare gratuit

Tip produs	Telemetru laser
Marcă	Bosch
Model	GLM 150-27 C Professional
Rază de acțiune	0,08 – 150 m (până la 60 m în condiții nefavorabile)
Precizie de măsurare	±1,5 mm (condiții favorabile), ±3,0 mm (nefavorabile)
Clasă laser	2 (650 nm, < 1 mW)
Alimentare	Acumulator litiu-ion 3,6 V, 3120 mAh (reîncărcabil prin USB)
Autonomie	Aproximativ 5,5 h de încărcare, oprire automată după 5 min de inactivitate
Interfață	Bluetooth 4.2 Low Energy, port micro-USB
Funcții principale	Măsurarea distanțelor, suprafețelor, volumelor, măsurarea indirectă a înălțimilor, măsurarea înclinării, măsurarea continuă, urmărirea distanței, calculul suprafețelor de perete
Cameră	Integrată cu vizor și afișare a țintei
Tijă retractabilă	Da, pentru măsurare de la marginea frontală
Afișaj	Ecran digital cu iluminare de fundal
Memorie internă	Da, pentru stocarea măsurătorilor
Temperatură de funcționare	-10 °C până la +45 °C
Întreținere și curățare	Curățați cu o cârpă moale și umedă; nu utilizați solvenți; curățați lentilele cu un produs pentru obiectiv foto
Siguranță	Nu priviți direct fasciculul laser; evitați contactul cu lichidul acumulatorului; nu utilizați în atmosferă explozivă
Reparabilitate	Reparare de către serviciul de asistență Bosch; utilizați numai piese de schimb originale

Întrebări frecvente - GLM 15027 C Professional BOSCH

Cum se efectuează o măsurare a distanței cu GLM 150-27 C?

Plasați dispozitivul pe punctul de plecare (ex. un perete) și apăsați pe tasta de măsurare (2). Fasciculul laser se aprinde și distanța se afișează. Pentru o măsurare continuă, activați fasciculul laser permanent în setări.

Care este precizia de măsurare garantată?

Precizia este de ±1,5 mm în condiții favorabile (țintă albă, lumină scăzută, 25 °C). În condiții nefavorabile (lumină puternică, distanță mare), aceasta poate fi de ±3,0 mm.

Pot folosi telemetrul în exterior?

Da, este conceput pentru utilizare în interior și exterior. Cu toate acestea, în plin soare, raza de acțiune și precizia pot fi reduse. Utilizați camera și vizorul pentru a ținti mai ușor.

Cum se transferă măsurătorile către un smartphone?

Activați Bluetooth prin meniul Setări de bază. Pe smartphone, activați Bluetooth și deschideți o aplicație compatibilă (ex. Bosch MeasureOn). Măsurătorile se transmit automat.

Ce trebuie să fac dacă ecranul afișează un mesaj de eroare?

Dispozitivul își monitorizează funcționarea. Dacă este detectată o defecțiune, ecranul afișează un simbol de eroare și dispozitivul se oprește. Contactați serviciul de asistență Bosch pentru o reparație.

Cum se reîncarcă acumulatorul?

Utilizați cablul micro-USB furnizat (ref. 2 609 120 670) și un încărcător de rețea recomandat (5 V, 1 A). Conectați cablul la portul USB (18) al dispozitivului și încărcați timp de aproximativ 5,5 ore.

Este telemetrul etanș?

Nu, nu este etanș. Protejați-l de umezeală și nu scufundați niciodată dispozitivul în apă. Curățați-l cu o cârpă ușor umedă.

Cum se calibrează măsurarea înclinării?

În meniul Setări de bază, selectați "Calibrarea măsurării înclinării". Plasați dispozitivul pe o suprafață orizontală și urmați instrucțiunile de pe ecran pentru o calibrare precisă.

Ce înseamnă simbolul Bluetooth gri sau alb?

Un simbol alb indică faptul că Bluetooth este activat și conectat. Un simbol gri înseamnă că Bluetooth este dezactivat. Puteți schimba starea în meniul Setări de bază.

Cum se curăță lentila laser și camera?

Utilizați un produs special pentru obiective foto și o cârpă moale. Nu folosiți niciodată obiecte ascuțite sau cârpă uscată pentru a evita zgârieturile. Curățați delicat lentila de recepție (20), ieșirea laser (21) și camera (22).

MANUAL DE UTILIZARE GLM 15027 C Professional BOSCH

Citiți respectați toate instrucțiunile pentru a putea utiliza în siguranță și fără pericol aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de

avertizare de pe aparatul dumneavoastră de măsură, făcându-le ilizibile. PĂSTRAȚI ÎN CONDIȚII OPTIME PREZENTELE INSTRUCȚIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

Atenție - dacă se folosesc alte echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă. Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).

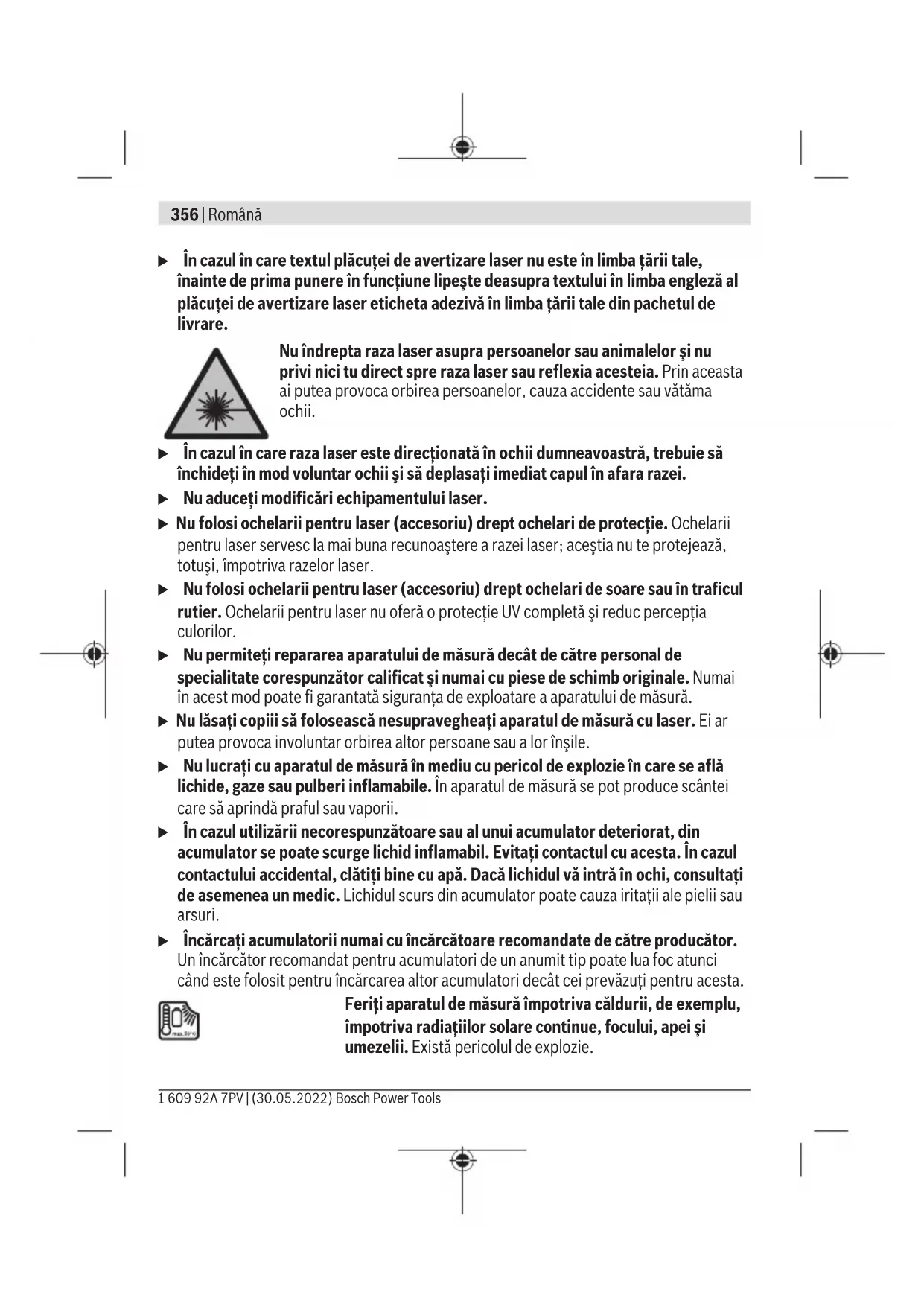

356 | Româna

În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătămarea ochilor.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei. Nu aduceți modificări echipamentului laser. ▶ Nu folosiți ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser. ▶ Nu folosiți ochelarii pentru laser (accesoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor. ▶ Nu permiteți repararea aparatului de măsură decât cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură. ▶ Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor însele. ▶ Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii. În cazul utilizării necorespunzătoare sau al unui acumulator deteriorat, din acumulator se poate scurge lichid inflamabil. Evitați contactul cu acesta. În cazul contactului accidental, clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați de asemenea un medic. Lichidul scurs din acumulator poate cauza iritații ale pielii sau arsuri. ▶ Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip poate lua foc atunci când este folosit pentru încărcarea altor acumulatori decât cei prevăzuți pentru acesta.

Feriți aparatul de măsură împotriva căldurii, de exemplu, împotriva radiațiilor solare continue, focului, apei și umezelii. Există pericolul de explozie.

Aparatul de măsură este prevăzut cu o interfață radio. Trebuie luate în considerare limitările locale în funcționare, de exemplu, în avioane sau spitale. Marca verbală Bluetooth® și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestor mărci sau sigle de către Robert Bosch Power Tools GmbH se realizează sub licență. Atenție! În cazul utilizării aparatului de măsură cu Bluetooth® se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu, stimulatoare cardiace, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizați aparatul de măsură cu Bluetooth® în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu utilizați aparatul de măsură cu Bluetooth® în avioane. Evitați folosirea mai îndelungată în imediata apropiere a corpului. ▶ Nu folosiți aparatul de măsură cu cablul USB introdus în acesta. ▶ Nu folosiți aparatul de măsură ca memorie externă USB. ▶ Nu fotografiați cu aparatul de măsură persoane sau animale, deoarece fasciculul laser poate fi conectat permanent. Dacă fasciculul laser este conectat, puteți provoca orbirea persoanelor, cauza accidente sau vătăma ochii. ▶ Nu folosiți aparatul de măsură dacă observați deteriorări ale geamului afișajului (de exemplu, fisuri ale suprafeței etc.). Există pericolul de rănire.

Nu aduceți aparatul de măsură și accesoriile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină.

Magneții aparatului de măsură și ai accesoriilor generează un câmp care poate perturba funcționarea implanturilor și aparatelor medicale.

Țineți aparatul de măsură și accesoriile magnetice la distanță față de suporturile magnetice de date și aparatele sensibile la câmpurile magnetice. Prin efectul magneților aparatului de măsură și ai accesoriilor se poate ajunge la pierderi ireversibile de date.

Instrucțiuni privind siguranța pentru alimentator

Acest alimentator nu este destinat utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. Acest alimentator poate fi folosit de către copiii cu vârsta de peste 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a alimentatorului și înțeleg pericolele

pe care aceasta le implică. În caz contrar, există pericolul de manevrare greșită și rănire.

Evitați contactul alimentatorului cu ploaia sau umezeala. Pătrunderea apei într-un alimentator crește riscul de electrocutare.

• Mențineți curat alimentatorul. Dacă acestea se murdăresc, există pericolul de electrocutare. Verificați alimentatorul înainte de fiecare utilizare. Nu folosiți alimentatorul în cazul în care constatați că acesta prezintă deteriorări. Nu deschideți pe cont propriu alimentatorul și permiteți repararea acestuia numai de către personal de specialitate calificat și numai cu piese de schimb originale. Alimentatoarele deteriorate cresc riscul de electrocutare.

Descrierea produsului și a performanțelor acestuia

Vă rugăm să desfaceți pagina cu ilustrarea aparatului de măsură și să o lăsați desfăcută cât timp citiți instrucțiunile de utilizare.

Utilizarea conform destinației

Aparatul de măsură este destinat măsurării distanțelor, lungimilor, înălțimilor, intervalelor, înclinărilor și calculării suprafețelor și volumelor.

Aparatul de măsură este adecvat pentru utilizare în interior și exterior. Rezultatele de măsurare pot fi transferate altor dispozitive prin Bluetooth®.

Componentele ilustrate

Numerotarea componentelor ilustrate se referă la schița aparatului de măsură din cadrul figurilor.

(1) Afișaj (2) Tastă pentru măsurare (3) Tastă funcțională dreapta (4) Tastă plus (5) Tastă de zoom (6) Sistem de prindere a curelei de transport (7) Buton de declanșare pentru știftul opritor

(8) Știft opritor

(9) Tastă de pornire/oprire

(10) Tastă pentru indicatorul țintă (GLM100-25C)

(11) Tastă pentru cameră (GLM 150-27C)

(12) Tastă minus

(13) Tastă funcțională stânga

(14) Tastă de funcții

(15) Plăcuța de avertizare laser

(16) Număr de serie

(17) Capac al compartimentului pentru baterii (GLM 100-25 C)

(18) Port USB (GLM 150-27 C)

(19) Filet de 1/4" pentru stativ

(20) Lentilă receptoare

(21) Orificiu de ieșire a razei laser

(22) Cameră

(23) Curea de transport

(24) Husă de protecție

(25) Sistem de blocare rotativ (GLM 100-25 C)

(26) Baterii (GLM 100-25 C)

(27) Cablu USB (GLM 150-27 C)

A) Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriile complete în programul nostru de accesorii.

Elementele de pe afișaj

(a) Rând de rezultate

(b) Indicator țintă (cruce reticulară)

(c) Indicator unghi de înclinare

(d) Data/Ora

(e) Plan de referință la măsurare

360 | Română

(f) Stare Bluetooth

Bluetooth neactivat

Bluetooth activat, conectare realizată

(g) Indicator al stării de încărcare (h) Rândurile valorilor măsurate (i) Reglaje de bază (j) Indicator funcție de măsurare (k) Memoria internă (l) Înapoi (m) Funcție de ajutor integrată (n) Ecran de pornire (o) Meniul Reglaje de bază suplimentare (p) Meniul Reglaje de bază (q) Meniul funcțiilor de măsurare

Date tehnice

Telemetru digital cu laser GLM 100-25 C GLM 150-27 C

Număr de identificare	3601 K72 Y.. 3601 K72 Z..
Domeniu de măsurareA)	0,08-100 m 0,08-150 m
Domeniu de măsurare (conditiţii nefavorabile)B)	0,08-60 m 0,08-60 m
Precizie de măsurareA)	±1,5 mm ±1,5 mm
Precizie de măsurare (conditiţii nefavorabile)B)	±3,0 mm ±3,0 mm
Cea mai mică unitate afișata 0,5 mm 0,5 mm
Aspecte generale
Temperatură de functIonareC)	-10°C ... +45°C -10°C ... +45°C
Intervalul admis al temperaturilor de incârcare		+5°C ... +40°C
Temperatură de depositare -20°C ... +70°C -20°C ... +70°C
Umiditate atmosferică relativă maxima	90% 90%

1609 92A 7PV| (30.05.2022) Bosch Power Tools

Telemetrudigital cu laser GLM 100-25 C GLM 150-27 C
Înălțime maximă de lucru deasupra Înălțimii de referință	2000 m	2000 m
Gradul de murdărie conform IEC 61010-1	2D)	2D)
Clasa laser 2 2
Tip laser 650 nm, < 1 mW 650 nm, < 1 mW
Divergența fasciculului laser < 1,5 mrad (unghi de 360 de grade)	< 1,5 mrad (unghi de 360 de grade)
Deconnectare automată după aproximativ
- Laser 20 s 20 s
- Aparat de măsură (fãră măsurare)	5 min	5 min
Baterii 3 × 1,5 V LR6 (AA)
Accumulator Litiu-ion
Tensiune nominală		3,6 V ---
Capacitate 3120 mAh
Număr de celule de accumulator 1
Cablu micro-USB recomandat		2 609 120 670
Alimentatorul
Durăță de âncărcareE)		aproxativ 5,5 h
Tensiune de iesire		5,0 V ---
Current de iesire		1000 mA
Alimentator recomandatF)		2 609 120 713 (EU) 2 609 120 718 (UK) 1 600 A01 3A0 (ARG) 1 600 A01 3A1 (MEX) 1 600 A01 3A2 (BRL)
Transmiterea datelor
Bluetooth®	Bluetooth® 4.2 Low EnergyG)	Bluetooth® 4.2 Low EnergyG)

Bosch Power Tools

Telemetru digital cu laser GLM 100-25 C GLM 150-27 C

Gama frecvențelor de lucru 2402-2480 MHz 2402-2480 MHz

Putere maximă de emisie 8 mW 8 mW

A) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a țintei (de exemplu, un perete vopsit în alb), lumină de fundal slabă și temperatură de funcționare de 25°C; suplimentar, se poate lua în calcul o abatere, în funcție de distanță, de ±0,05 mm/m. B) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a țintei (de exemplu, un perete vopsit în alb), lumină de fundal puternică, temperatură de funcționare de 25°C și altitudini mari. Suplimentar, se poate lua în calcul o abatere, în funcție de distanță, de ±0,15 mm/m. C) În cadrul funcției de măsurare continuă, temperatura de funcționare atinge valoarea de +40 °C. D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formării de condens. E) La o temperatură de funcționare de 25°C. Timp de încărcare cu un încărcător USB de 1 A. Încărcare rapidă cu aparatul de măsură dezactivat. F) Pentru date tehnice detaliate, accesează: https://www.bosch-professional.com/ecodesign G) La aparatele cu Bluetooth® Low Energy, în funcție de model și sistemul de operare, este posibil să nu se poată realiza asocierea. Aparatele cu Bluetooth® trebuie să accepte profilul GATT. Pentru identificarea clară a aparatului de măsură, este necesar numărul de serie (16) de pe plăcuța cu date tehnice.

Montarea/Înlocuirea bateriei

GLM 100-25C

Înlocuiește întotdeauna simultan toate bateriile, respectiv toți acumulatorii. Folosește numai baterii sau acumulatori de aceeași marcă și capacitate. Respectă polaritatea corectă conform schiței de pe partea interioară a compartimentului pentru baterii.

Scoateți bateriile, respectiv acumulatorii din aparatul de măsură atunci când urmează să nu o/îl folosiți o perioadă mai lungă de timp. În cazul depozitării mai îndelungate, bateriile/acumulatorii se pot coroda și autodescărca.

Acumulator litiu-ion

GLM 150-27 C

Încărcarea acumulatorului litiu-ion

Pentru încărcare, utilizează un cablu de rețea USB ale cărui date tehnice (tensiune și curent de încărcare) să corespundă cu cele ale sursei de rețea recomandate. Ține cont de instrucțiunile de utilizare a cablului de rețea USB. Cablu de rețea recomandat: consultă datele tehnice. Atenție la tensiunea din rețeaua de alimentare cu energie electrică! Tensiunea din rețeaua de alimentare cu energie electrică trebuie să coincidă cu datele de pe plăcuța cu date tehnice a alimentatorului. Alimentatoarele marcate cu 230 V pot funcționa și racordate la 220 V.

Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a acumulatorului, încărcați complet acumulatorul înainte de prima utilizare.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Funcționarea

Punerea în funcțiune

▶ Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser. Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare. Nu expuneți aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsați pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, înainte de a pune în funcțiune aparatul de măsură, lăsați-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură. Evitați șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei“, Pagina 369).

364 Română

Pornirea/Oprirea

Apăsați tasta pentru a conecta aparatul de măsură și laserul. Puteți conecta aparatul de măsură și fără laser, apăsând tasta. Mențineți apăsată tasta pentru a deconecta aparatul de măsură. Valorile memorate și setările aparatului rămân stocate în memoria acestuia.

Camera

Apăsați tasta pentru a conecta sau deconecta camera.

După deconectarea aparatului de măsură, starea selectată va rămâne memorată.

În cazul distanțelor mai mari (aproximativ >5m) se afișează suplimentar un marcaj țintă, pentru a marca punctul de măsurare.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online:

www.bosch-pt.com/manuals

Procesul de măsurare

După conectare, aparatul de măsură se află în funcția de măsurare a lungimilor.

Planul de referință selectat pentru măsurare este, după conectare, muchia posterioară a aparatului de măsură. Poți modifica planul de referință. (vezi „Selectarea planului de referință“, Pagina 365)

Așază aparatul de măsură în punctul de pornire dorit pentru măsurare (de exemplu, peretele). Apasă tasta pentru a declanșa măsurarea.

După finalizarea procesului de măsurare, fasciculul laser este dezactivat. Pentru o nouă măsurare, repetă această procedură.

Valorile măsurate sau rezultatele finale pot fi adunate sau scăzute.

În cazul fasciculului laser conectat permanent și în funcția de măsurare continuă,

măsurarea începe chiar după prima apăsare a tastei.

Fasciculul laser conectat permanent nu se deconectează după măsurare. Fascicul laser permanent.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online:

www.bosch-pt.com/manuals

Aparatul de măsură nu trebuie să fie deplasat în timpul efectuării unei măsurări. De aceea, așază aparatul de măsură, pe cât posibil, pe o suprafață opritoare sau pe o suprafață de sprijin solidă. Lentila receptoare (20), orificiul de ieșire a razei laser (21) și camera (22) nu trebuie să fie acoperite în timpul măsurării.

Selectarea planului de referință

Pentru măsurare, poți alege între diferite planuri de referință:

muchia posterioară a aparatului de măsură (de exemplu, când se lucrează pe perete)

vârful plăcii opritoare rabatate la 180° (de exemplu, pentru măsurări din colțuri)

muchia anterioară a aparatului de măsură (de exemplu, la măsurarea de pe marginea unei mese)

mijlocul filetului de la stativ (19) (de exemplu, la măsurarea efectuată cu stativ)

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Meniul Reglaje de bază

În meniul Reglaje de bază găsești următoarele reglaje de bază:

• Activarea/Dezactivarea funcției Bluetooth®
• Selectarea planului de referință (vezi „Selectarea planului de referință“, Pagina 365)
• Funcție timer
• Activarea/Dezactivarea fasciculului laser permanent Calibrarea măsurării înclinării (vezi „Verificarea preciziei“, Pagina 369) Calibrarea indicatorului țintă
• Ștergerea memoriei (GLM 150-27 C) - Setarea limbii

- Setarea datei și orei - Schimbarea unității de măsură - Modificarea unității de măsură a unghiului - Activarea PRO360 - Accesarea informațiilor despre aparat Activarea/Dezactivarea semnalelor sonore - Setarea timpului de deconectare Setarea timpului de estompare - Reglarea luminozității afișajului - Activarea/Dezactivarea rotirii automate a ecranului

» Apasă scurt tasta —— umente apăsată tasta —— pentru a deschide meniul Reglaje de bază

Selectează setarea dorită cu ajutorul tastei sau al tastei. Pentru a confirma o selecție, apasă tasta Func. Pentru a părăsi meniul Reglaje de bază, apasă tasta sau .

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Funcțiile de măsurare

Selectarea/Modificarea funcțiilor de măsurare

În meniul de funcții găsești următoarele funcții:

• Măsurarea lungimilor
• Măsurarea suprafețelor
• Măsurarea volumelor
• Măsurarea indirectă a distanțelor
• Măsurarea indirectă a înălțimilor
• Măsurarea indirectă dublă a înălțimilor, Măsurarea indirectă a lungimilor
• Măsurarea trapezului
• Măsurarea suprafeței pereților
• Funcția de jalonare
• Măsurarea înclinării/Nivela digitală cu bulă de aer
• Măsurarea continuă

Apăsați tasta pentru a deschide meniul Funcții.

Selectați funcția de măsurare dorită cu ajutorul tastei sau al tastei. Pentru a confirma selecția, apăsați tasta sau tasta.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

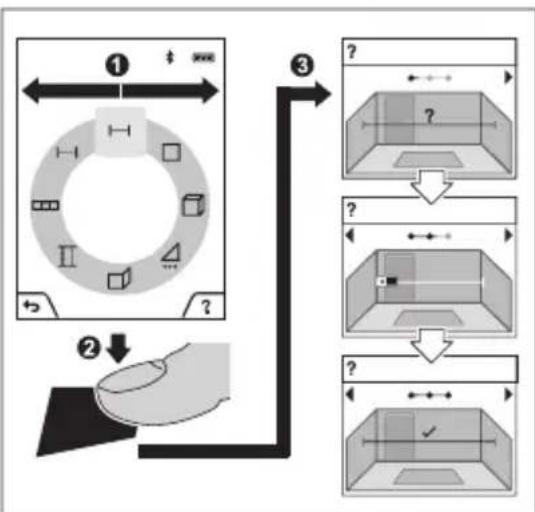

Funcție de ajutor integrată?

Funcția de ajutor integrată în aparatul de măsură oferă animații detaliate referitoare la funcțiile de măsurare/procesele de măsurare individuale.

Deschideți meniul Funcții.

Selectați funcția dorită cu ajutorul tastei sau al tastei și apăsați.

Animația prezintă procedura detaliată pentru funcția de măsurare selectată.

Apăsați tasta pentru a opri animația, respectiv pentru a continua animația.

Apăsați tasta sau pentru a afișa etapa anterioară sau următoare.

Interfața Bluetooth®

Activarea interfeței Bluetooth® pentru transmiterea datelor către un dispozitiv mobil

Asigură-te că interfața Bluetooth a dispozitivului tău mobil este activată. Apasă scurt tasta și menține apăsată tasta AFPNC pentru a deschide meniul Reglaje de bază.

Selectează. Apasă tasta sau tasta pentru a selecta. Pentru a confirma selecția, apasă tasta Func. Simbolul Bluetooth® este prezentat în alb pe afișaj (f).

Dezactivarea interfeței Bluetooth®

Apasă scurt tasta și menține apăsată tasta pentru a deschide meniul Reglaje de bază.

Selectează. Apasă tasta sau tasta pentru a selecta. Pentru a confirma selecția, apasă tasta Func. Simbolul Bluetooth® este prezentat în gri pe afișaj.

Interfața USB

GLM 150-27 C: Transmiterea datelor prin interfața USB

Prin portul micro-USB al aparatului de măsură se poate efectua transmiterea datelor către anumite echipamente cu interfață USB (de exemplu, computer, notebook).

Racordați aparatul de măsură prin cablul micro-USB la computerul sau notebook-ul dumneavoastră. Sistemul de operare al computerului sau notebook-ului dumneavoastră recunoaște automat aparatul de măsură ca partiție.

Imediat ce aparatul de măsură este conectat prin cablul micro-USB la un calculator sau notebook, acumulatorul litiu-ion se încarcă. Durata de încărcare variază în funcție de curentul de încărcare.

Verificarea preciziei

Verifică cu regularitate precizia de măsurare a înclinării și a distanțelor.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Mesajul de eroare

Aparatul de măsură verifică și monitorizează funcționarea corectă pentru fiecare măsurare. Dacă se constată o defecțiune, pe afișaj mai este prezentat numai simbolul alăturat, iar aparatul de măsură se deconectează. În acest caz, trimite aparatul de măsură, prin intermediul distribuitorului local, la centrul de

asistență tehnică Bosch.

Întreținerea și curățarea

Depozitați și transportați aparatul de măsură numai în geanta de protecție din pachetul de livrare.

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solvenți.

Curățați cu deosebită atenție în special lentila receptoare (20), orificiul de ieșire a laserului (21) și camera (22): Ai grijă să nu rămână murdărie pe lentila receptoare, în orificiul de ieșire a laserului și pe camera. Curățați lentila receptoare, orificiul de ieșire a laserului și camera numai cu produse de curățare adecvate sau cu produse destinate curățării lentilelor aparatelor foto. Nu încerca să îndepărtezi cu obiecte ascuțite murdăria de pe lentila receptoare, orificiul de ieșire a laserului sau de pe camera și nu le șterge (pericol de zgâriere).

Pentru reparații, expediază aparatul de măsură în geanta de protecție (24).

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Bosch Power Tools 1 609 92A 7PV| (30.05.2022)

370 | Româna

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriile acestora.

În caz de reclamații și comenzi de PIESE de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Acumulatorii Li-ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Eliminarea

Aparatele de măsură, încărcătoarele, acumulatorii, accesoriile și ambalajele trebuie predate la un centru de reciclare ecologică.

Nu eliminați aparatele de măsură, încărcătoarele și acumulatorii împreună cu deșeurile menajere!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură și încărcătoarele scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/

bateriile defecte sau uzate trebuie colectate separat și predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport”, Pagina 370).

▸ Acumulatori integrați pot fi extrași numai de către personal de specialitate, în scopul eliminării acestora. Prin deschiderea capacului carcasei, aparatul de măsură se poate distruge.

Pentru a extrage acumulatorul din aparatul de măsură, acționați aparatul de măsură până când acumulatorul se descarcă complet. Pentru a extrage acumulatorul, deșurubați șuruburile de la carcasă și scoateți capacul carcasei. În scopul evitării producerii unui scurtcircuit, desfaceți pe rând, una câte una, conexiunile acumulatorului și izolați apoi polii. Și în cazul descărcării complete, acumulatorul mai are încă o capacitate reziduală, care poate fi eliberată în caz de scurtcircuit.
