Toote tüüp	Laserkaugusmõõtur
Bränd	Bosch
Mudel	GLM 150-27 C Professional
Mõõteulatus	0,08 – 150 m (kuni 60 m ebasoodsates tingimustes)
Mõõtetäpsus	±1,5 mm (soodsad tingimused), ±3,0 mm (ebasoodsad)
Laserklass	2 (650 nm, < 1 mW)
Toide	Liitium-ioon aku 3,6 V, 3120 mAh (laetav USB kaudu)
Tööaeg	Umbes 5,5 h laadimist, automaatne väljalülitumine 5 min pärast tegevusetust
Liides	Bluetooth 4.2 Low Energy, micro-USB port
Peamised funktsioonid	Kauguse, pindala, mahu mõõtmine, kaudne kõrguse mõõtmine, kalde mõõtmine, pidev mõõtmine, vahekauguse jälgimine, seina pindala arvutamine
Kaamera	Integreeritud sihiku ja sihtmärgi kuvaga
Sissetõmmatav varras	Jah, mõõtmiseks esiservast
Kuva	Digitaalne ekraan taustvalgustusega
Sisemälu	Jah, mõõtmiste salvestamiseks
Töötemperatuur	-10 °C kuni +45 °C
Hooldus ja puhastamine	Puhasta pehme niiske lapiga; ära kasuta lahusteid; puhasta läätsed fotokaamera objektiivi puhastusvahendiga
Ohutus	Ära vaata otse laserkiire sisse; väldi kokkupuudet aku vedelikuga; ära kasuta plahvatusohtlikus keskkonnas
Remonditavus	Remont Bosch'i teeninduse poolt; kasuta ainult originaalvaruosi

Korduma kippuvad küsimused - GLM 15027 C Professional BOSCH

Kuidas teha kauguse mõõtmist GLM 150-27 C abil?

Aseta seade lähtepunkti vastu (nt seina) ja vajuta mõõtmisklahvi (2). Laserkiir süttib ja kaugus kuvatakse. Pideva mõõtmise jaoks aktiveeri püsiv laserkiir seadetes.

Mis on garanteeritud mõõtetäpsus?

Täpsus on ±1,5 mm soodsates tingimustes (valge sihtmärk, väike valgustugevus, 25 °C). Ebasoodsates tingimustes (tugev valgustugevus, pikk vahemaa) võib see olla ±3,0 mm.

Kas ma saan kaugusmõõturit kasutada õues?

Jah, see on ette nähtud kasutamiseks nii sise- kui ka välistingimustes. Kuid otsese päikesevalguse korral võivad ulatus ja täpsus väheneda. Kasutage kaamerat ja sihikut lihtsamaks sihtimiseks.

Kuidas kanda mõõtmisi nutitelefoni?

Aktiveerige Bluetooth põhiseadete menüüst. Lülitage nutitelefonis Bluetooth sisse ja avage ühilduv rakendus (nt Bosch MeasureOn). Mõõtmised edastatakse automaatselt.

Mida teha, kui ekraanil kuvatakse veateade?

Seade jälgib oma tööd. Kui tuvastatakse viga, kuvatakse veasümbol ja seade lülitub välja. Võtke ühendust Bosch'i teenindusega parandamiseks.

Kuidas akut laadida?

Kasutage kaasasolevat micro-USB kaablit (ref. 2 609 120 670) ja soovitatavat toiteadapterit (5 V, 1 A). Ühendage kaabel seadme USB-pessa (18) ja laadige umbes 5,5 tundi.

Kas kaugusmõõtur on veekindel?

Ei, see ei ole veekindel. Kaitske seda niiskuse eest ja ärge kunagi kastke seadet vette. Puhastage seda kergelt niiske lapiga.

Kuidas kalibreerida kalde mõõtmist?

Valige Põhiseadete menüüst "Kalde mõõtmise kalibreerimine". Asetage seade horisontaalsele pinnale ja järgige täpseks kalibreerimiseks ekraanil kuvatavaid juhiseid.

Mida tähendab hall või valge Bluetoothi sümbol?

Valge sümbol näitab, et Bluetooth on sisse lülitatud ja ühendatud. Hall sümbol tähendab, et Bluetooth on välja lülitatud. Seda saab muuta põhiseadete menüüst.

Kuidas puhastada laserläätse ja kaamerat?

Kasutage spetsiaalset fotokaamera objektiivi puhastusvahendit ja pehmet lappi. Ärge kunagi kasutage teravaid esemeid ega kuiva lappi, et vältida kriimustusi. Puhastage õrnalt vastuvõtuläätse (20), laseri väljundit (21) ja kaamerat (22).

KASUTUSJUHEND GLM 15027 C Professional BOSCH

Lisateavet toote kohta saate veebi-kasutusjuhendist.

Hoidke ja kandke mõõteseadet ainult kaasasolevas kaitseümbrises.

Hoidke mõõteseade alati puhtana.

Ärge kastke mõõteseadet vette ega muudesse vedelikesse.

Pühkige maha mustus ja niiskus. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage eriti hoolikalt vastuvõtulääts (20), väljalaskeava (21) ja kaamera (22): Veenduge, et vastuvõtuläätses, väljalaskeavas ja kaameras ei oleks üldse mustust. Puhastage vastuvõtuläätset, väljalaskeava ja kaamerat ainult niiske pehme lapiga, mis on mõeldud ka fotokaamerate jaoks. Vältige teravate esemete kasutamist vastuvõtuläätsel, väljalaskeaval või kaameral ning ärge puhastage neid õhuga (vigastusoht).

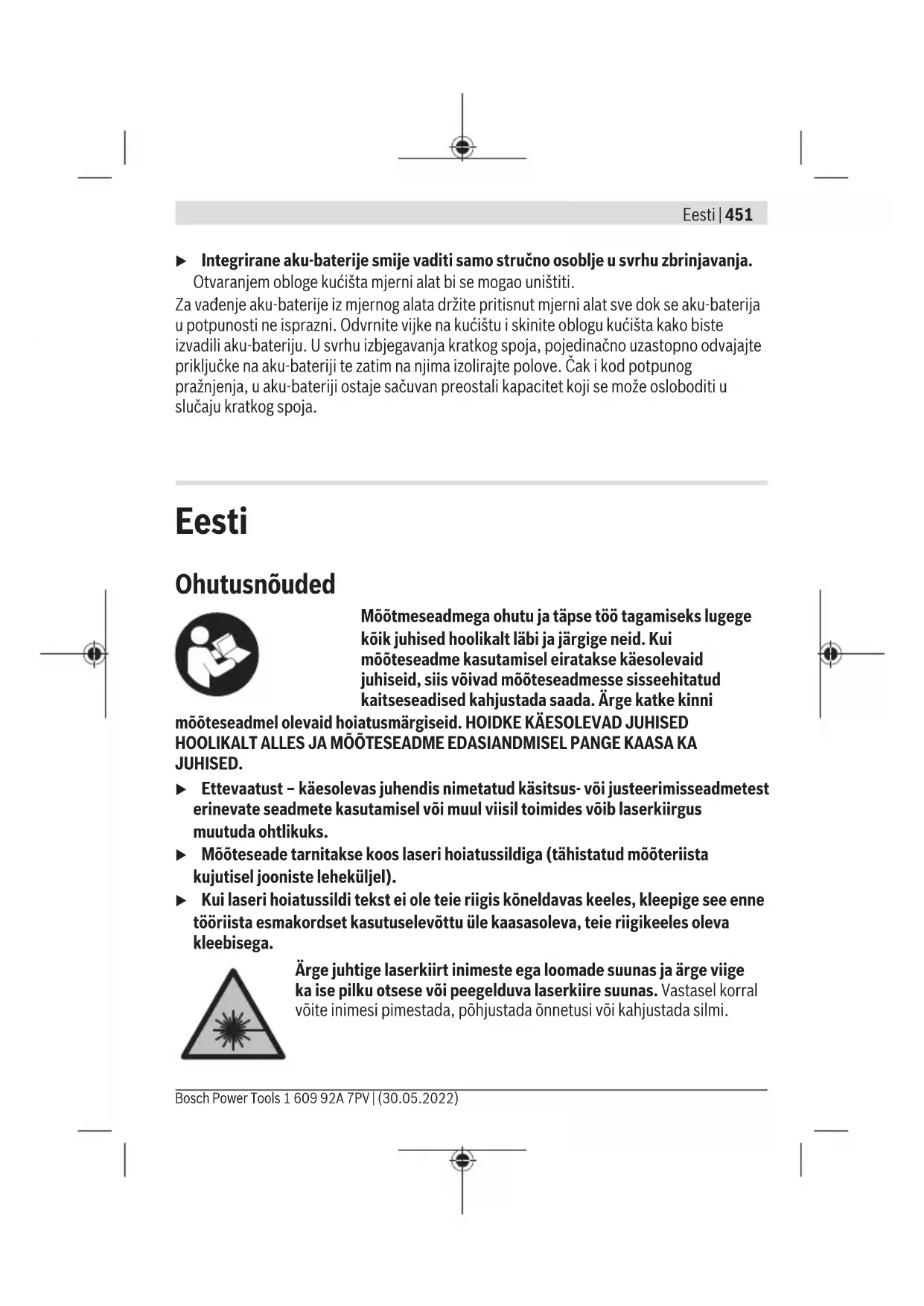

Mõõteseadmega ohutu ja täpse töö tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisse ehitatud kaitseseadised kahjustada saada. Ärge katke kinni

mõõteseadmel olevaid hoiatusmärgiseid. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÕÕTESEADME EDASIANDMISEL PANEGE KAASA KA JUHISED.

Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõõteriista kujutisel jooniste leheküljel). Kui laseri hoiatussildi tekst ei ole teie riigis kõneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeelse kleebisega.

Ärge suunake laserkiirt inimeste ega loomade poole ja ärge vaadake ise otse ega peegeldunud laserkiire suunas. Vastasel juhul võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. ▸ Ärge tehke laserseadmes mingeid muudatusi. ▸ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest. ▸ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. ▸ Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. ▸ Ärge laske lastel kasutada lasermõõteseadet ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada. ▸ Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida. Väärkasutuse või kahjustatud aku korral võib süttiv vedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge ka arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. ▸ Laadige akusid ainult tootja soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.

Kaitske mõõteseadet kuumuse, nt ka kestva päikesekiirguse, tule, vee ja niiskuse eest. Esineb plahvatusoht.

Mõõteseade on varustatud raadioliidesega. Järgida tuleb kohalikke tööpiiranguid, nt lennukites või haiglates.

Sõnamärk Bluetooth® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sõnamärki/neid kujutismärke litsentsi alusel.

▸ Ettevaatust! Mõõteseadme Bluetooth® abil kasutamisel võidakse segada teisi seadmeid ja süsteeme, lennukeid ja meditsiinilisi seadmeid (nt südamestimulaatorid, kuuldeaparaadid). Samuti ei saa täielikult välistada kahjulikku mõju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage mõõteseadet Bluetooth® abil meditsiiniliste seadmete, tanklate ja keemiliste süsteemide läheduses, plahvatusohtlikes ja lõhketööde tegemise

piirkondades. Ärge kasutage mõõteseadet Bluetooth® abil lennukites. Vältige seadme pikemaajalist kasutamist oma keha vahetus läheduses.

▷ Ärge kasutage mõõteseadet sisse pandud USB-kaabliga. ▷ Ärge kasutage mõõteseadet välise USB-mäluna. ▷ Ärge fotografeerige mõõteseadmega inimesi ega loomi, kuna seejuures võib laserikiir olla pidevalt sisse lülitatud. Sisselülitatud laserkiirega võite inimesi pimestada, põhjustada õnnetusi või tekitada silmakahjustusi. ▷ Ärge kasutage mõõteseadet, kui ekraani klaas on kahjustada saanud (nt praod pinnas jmt). On vigastuste oht.

Hoidke mõõteriist ja magnetiline lisavarustus eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Mõõteriista ja lisavarustuse magnetid tekitavad välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.

Hoidke mõõteseade ja magnetarvikud eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Mõõteseadme ja tarvikute magnetite toime võib põhjustada andmete pöördumatut hävimist.

Pistiktoiteploki ohutussuunised

See pistiktoiteplokk ei ole ette nähtud kasutamiseks laste ja isikute poolt, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad selleks vajalikud kogemused ja teadmised. Üle 8 aasta vanused lapsed ja isikud, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vajalikud teadmised ja kogemused, tohivad seda pistiktoiteplokki kasutada vaid nende turvalisuse eest vastutava isiku järelevalve all ja kui nad mõistavad sellega kaasnevaid ohte. Vastasel korral tekib valest käsitsemisest põhjustatud kehavigastuste ja varalise kahju oht. Kaitske pistiktoiteplokki vihma ja niiskuse eest. Vee tungimine pistiktoiteplokki suurendab elektrilöögi riski. Hoidke pistiktoiteplokk puhas. Määrdumine suurendab elektrilöögi ohtu. ▷ Kontrollige pistiktoiteplokki enne iga kasutamiskorda. Kahjustuste tuvastamise korral ärge kasutage pistiktoiteplokki. Ärge avage pistiktoiteplokki ise ja laske seda parandada ainult volitatud spetsialistidel ja ainult originaalvaruosi kasutades. Vigastatud pistiktoiteplokid suurendavad elektrilöögi riski.

Toote ja selle omaduste kirjeldus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutamine

Mõõteseade on ette nähtud kauguste, pikkuste, kõrguste, vahemaade ja kallete mõõtmiseks ning pindalade ja ruumalade arvutamiseks.

Mõõteriist sobib kasutamiseks sise- ja välistingimustes.

Mõõtetulemusi on võimalik Bluetooth® kaudu üle kanda teistesse seadmetesse.

Kujutatud komponendid

Mõõteseadme komponentide numeratsiooni aluseks on joonistel olevad numbrid.

(1) Ekraan (2) Mõõtenupp (3) Parempoolne tarkvaranupp (4) Plussnupp (5) Suuminupp (6) Kanderihma kinnituskoht (7) Piirikihvti aktiveerimisnupp (8) Piirikihvt (9) Sisse-/väljalülitusnupp (10) Sihtnäidiku nupp (GLM 100-25 C) (11) Kaameranupp (GLM 150-27 C) (12) Miinusnupp (13) Vasakpoolne tarkvaranupp (14) Funktsiooninupp (15) Laseri hoiatussilt (16) Seerianumber (17) Patareisahtli kaas (GLM 100-25 C)

(18) USB pesa (GLM 150-27 C)

(19) 1/4-tolline statiivikeere (20) Vastuvõtulääts (21) Laserikiire väljumisava (22) Kaamera (23) Kandeling (24) Kaitsekott (25) Pöördsulgur (GLM 100-25 C) (26) Patareid (GLM 100-25 C) (27) USB-kaabel (GLM 150-27 C)

A) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Näiduelemendid

(a) Tulemusterida (b) Sihtnäidik (niitristik) (c) Kaldenurga näit (d) Kuupäev/kellaaeg (e) Mõõtmise lähtetasand (f) Bluetooth® olek

Bluetooth® ei ole aktiveeritud

Bluetooth® aktiveeritud, ühendus loodud

(g) Laetuse taseme näidik (h) Mõõteväärtuste read (i) Põhiseaded (j) Mõõtefunktsiooni näit (k) Sisemäl (l) Tagasi (m) Integreeritud abifunktsioon (n) Käivitusekraani kuva

456 | Eesti

(o) Edasiste põhiseadete menüü (p) Põhiseadete menüü (q) Mõõtefunktsioonide menüü

Tehnilised andmed

Digitaalne laserkaugusmõötja GLM 100-25 C GLM 150-27 C
Tootenumber	3601 K72 Y.. 3601 K72 Z..
MõötepiirkondA)	0,08-100 m	0,08-150 m
Mõötepiirkond (ebasoodsates tingimustes)B)	0,08-60 m	0,08-60 m
MõötetäpsusA)	±1,5 mm	±1,5 mm
Mõötetäpsus (ebasoodsates tingimustes)B)	±3,0 mm	±3,0 mm
Väikseim näidatav ühik 0,5 mm 0,5 mm
Üldist
TöotemperatuurC)	-10 °C ... +45 °C	-10 °C ... +45 °C
Lubatud laadimistemperatuur +5 °C ... +40 °C
Hoiutemperatuur -20 °C ... +70 °C	-20 °C ... +70 °C
Max suhteline Úhuniiskus 90% 90%
Kontrollkörgust ületav max tõokörgus	2000 m	2000 m
Määrdumisaste vastavalt standardile IEC 61010-1	2D)		2D)
Laseri klass 2 2
Laseri tüup	650 nm, < 1 mW		650 nm, < 1 mW
Laserikiire hajumine	< 1,5 mrad (tãispõre)		< 1,5 mrad (tãispõre)
Automaatne väljalūlitus, kui mödunud on u
- Laser	20 s		20 s
- Mõötesade (ilma mõötmiseta)	5 min		5 min
Patareid	3 × 1,5 V LR6 (AA)
Aku			Liitiumionaku

Digitaalne laserkaugusmõötja GLM 100-25 C GLM 150-27 C
Nimipinge	3,6 V ---
Mahtuvus 3120 mAh
Akuelementide arv 1
Soovitatud mikro-USB kaabel	2 609 120 670
Pistiktoiteplokk
LaadimisaegE)	ca 5,5 h
Väljundpinge	5,0 V ---
Väljundvool 1000 mA
Soovitatav pistiktoiteplokkF)	2 609 120 713 (EU)
	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)

Andmete ülekandmine
Bluetooth®Bluetooth® 4.2	Low EnergyG)	Bluetooth® 4.2 Low EnergyG)
Töösageduse vahemik 2402-2480 MHz 2402-2480 MHz

Max saatevõimsus 8 mW 8 mW

A) Mõõtmisel mõõteseadme esiservast, kui sihtpind on suure peegeldusvõimega (nt valgeks värvitud sein), taustavalgustus on nõrk ja töötemperatuur on 25°C ; lisaks tuleb arvestada kaugusest sõltuva kõrvalekaldega ± 0,05mm / m . B) Mõõtmisel mõõteseadme esiservast, kui sihtpind on suure peegeldusvõimega (nt valgeks värvitud sein), taustavalgustus on tugev, töötemperatuur on 25°C ja suure kõrguse korral. Lisaks tuleb arvestada kaugusest sõltuva kõrvalekaldega ± 0,15mm / m C) Pidevmõõtmise funktsioonil on max töötemperatuur +40°C . D) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. E) Töötemperatuuril 25°C . Laadimisaeg 1 A-USB-laadijaga. Väljalülitatud mõõteseade laeb kiiremini. F) Muud tehnilised andmed leiate veebiaadressilt https://www.bosch-professional.com/ecodesign G) Bluetooth® Low Energy seadmete korral ei pruugi olenevalt mudelist ja operatsioonisüsteemist ühenduse loomine võimalik olla. Bluetooth® seadmed peavad toetama GATT-profiili.

Teie mõõteseadme üheseks identimiseks kasutatakse tübisildil olevat seerianumbrit (16).

Patarei paigaldamine/vahetamine

GLM 100-25C

Vahetage alati välja kõik patareid või akud korraga. Kasutage ainult ühe tootja ja ühesuguse mahutavusega patareisid või akusid. Järgige seejuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust.

Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid või akud välja. Patareid ja akud võivad pikemal seismisel korrodeeruda ja iseeneslikult tühjeneda.

Liitiumioonaku

GLM 150-27C

Liitiumioonaku laadimine

Kasutage laadimiseks USB-toiteplokki, mille tehnilised andmed (pinge ja laadimisvool) vastavad soovitatud toiteploki andmetele. Järgige USB-toiteallika kasutusjuhendit. Soovitatav toiteallikas: vt tehnilised andmed. Pöörake tähelepanu võrgupingele! Vooluallika pinge peab vastama pistiktoiteploki tüübisildil märgitud pingele. 230 V-ga tähistatud pistiktoiteplokke võib kasutada ka pingega 220 V.

Liitiumioonakud tarnitakse rahvusvaheliste transpordieeskirjade tõttu osaliselt laetuna. Aku täisvõimsuse tagamiseks laadige aku enne esmakordset kasutamist täielikult.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Kasutamine

Kasutuselevõtt

Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkir võib teisi inimesi pimestada. Kaitske mõõteriista niiskuse ja otsese päikesekiirguse eest. Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikõikumiste

korral laske mõõteriistal enne kasutuselevõttu esmalt keskkonnatemperatuuriga kohaneda. Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda.

Vältige tugevaid lööke ja mõõteseadme kukkumist. Pärast tugevaid välismõjusid mõõteriistale tuleks enne töö jätkamist alati teostada täpsuskontroll (vaadake „Täpsuse kontroll“, Lehekülg 464).

Sisse-/väljalülitamine

Mõõteseadme ja laseri sisselülitamiseks vajutage nuppu.

Mõõteseadme saate sisse lülitada ka ilma laserita, vajutades nuppu.

Vajutage ja hoidke all nuppu, et lülitada mõõteseade välja.

Mälus olevad väärtused ja seadme seaded jäävad alles.

Kaamera

Vajutage nuppu, et kaamerat sisse või välja lülitada.

Pärast mõõteseadme väljalülitamist jääb valitud olek salvestatuks.

Suuremate kauguste puhul (ca >5m) kuvatakse täiendavalt sihtmärgistus, selleks et mõõtepunkti märgistada.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Mõõtmine

Pärast sisselülitamist on mõõteseade pikkuse mõõtmise režiimil.

Sisselülitamise järel on mõõtmise lähtetasandiks mõõteseadme tagaserv. Lähtetasandit saab muuta (vaadake „Lähtetasandi valik“, Lehekülg 460).

Asetage mõõteseade mõõtmise soovitud alguspunkti (nt vastu seina). Vajutage mõõtmise alustamiseks nuppu.

Mõõteväärtusi ja lõpptulemust saab liita või lahutada.

Sisselülitatud püsiva laserkiire puhul ja pidevmõõtmise funktsioonis algab mõõtmine juba

pärast esimest vajutamist nupule.

Sisselülitatud püsivat laserkiirt ei lülitata pärast mõõtmist välja. Püsiv laserkiir.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Mõõteseadet ei tohi mõõtmise ajal liigutada. Seepärast asetage mõõteseade võimaluse korral stabiilsele tugi- või aluspinnale.

Vastuvõtulaats (20), laserkiirguse väljumisava (21) ja kaamera (22) ei tohi mõõtmise ajal kinni kaetud olla.

Lähtetasandi valik

Mõõtmiseks saate valida erinevate lähtetasandite vahel: mõõteseadme tagaserv (nt seinale toetamisel),

Positsiooniplaadi ots 180° võrra kokkuklapitav (nt nurkadest mõõtmiseks)

mõõteseadme esiserv (nt lau servalt mõõtmisel),

statiivi keerme (19) keskpunkt (nt statiiviga mõõtmisel).

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Põhiseadete menüü

Menüü Põhiseaded sisaldab järgmisi põhiseadeid:

• Btooth® sisse-/väljalülitamine
• Lähtetasandi valik (vaadake „Lähtetasandi valik“, Lehekülg 460) Taimerifunktsioon Püsiva laserkiire sisse-/väljalülitamine
• Käe mõõtmise kalibreerimine (vaadake „Täpsuse kontroll“, Lehekülg 464) Sihtnäidiku kalibreerimine
• Mälukustutamine (GLM 150-27 C)

• Keele seadistamine
• Kuupäeva ja kellaaja seadistamine
• Mõõtühiku vahetamine
• Nurgaühiku vahetamine
• PR360 aktiveerimine
• Seadme teabe kuvamine Helisignaalide sisse-/väljalülitamine Väljalülitusaja seadistamine Taimeraja seadistamine Ekraani heleduse seadistamine Ekraani automaatse pööramise sisse-/väljalülitamine

Vajutage lühidalt nuppu ja hoidke nuppu allavajutatuna, et avada menüü Põhiseadistused

Valige soovitud seade nupuga. Selleks et mingi valik kinnitada, vajutage nuppu Func. Selleks et menüüst Põhiseadistused väljuda, vajutage nuppu või nuppu.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Mõõtefunktsioonid

Mõõtefunktsioonide valimine/muutmine

Funktsioonide menüüst leiate järgmised funktsioonid:

• Pikkuse mõõtmine, Pindala mõõtmine, Ruumala mõõtmine
• Kaudne kauguse mõõtmine

Kaudne kõrguse mõõtmine, Kahekordne kaudne kõrguse mõõtmine

Kaudne pikkuse mõõtmine, Trapetsi mõõtmine

• Seina pindala mõõtmine, Märgistamisfunktsioon
• Kalde mõõtmine/digitaalne vesilood, Pärimõõtmine

Vajutage nuppu, et avada menüü Funktsioonid.

Valige soovitud mõõtefunktsioon nupu abil. Valiku kinnitamiseks vajutage nuppu.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

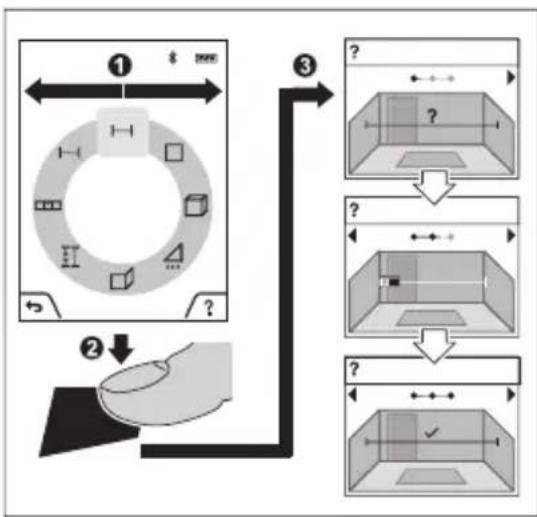

Integreeritud abifunktsioon

Mõõteseadmesse integreeritud abifunktsioon pakub üksikasjalikke videojuhiseid erinevate mõõtmisfunktsioonide/mõõtmisprotsesside kohta.

Avage menüü Funktsioonid. Valige soovitud funktsioon nupuga või nupuga, vajutage nuppu.

Videojuhistes näidatakse valitud mõõtmisfunktsiooni üksikasjalikku protseduuri.

Vajutage nuppu, et

animatsiooni peatada või animatsiooni jätkata.

Vajutage nuppu või nuppu, et kuvada järgmine või eelmine samm.

Bluetooth® liides

Bluetooth®-liidese aktiveerimine andmete ülekandmiseks mobiilsesse lõppseadmesse

Veenduge, et Bluetooth®-liides oleks teie mobiilses lõppseadmes aktiveeritud. Vajutage lühidalt nuppu, hoidke nuppu allavajutatuna, et avada menüü Põhiseadistused. Valige nupuga või nupuga, et välja valida. Valiku kinnitamiseks vajutage nuppu Func. Bluetooth® sümbol kuvatakse ekraanile valgena (f).

Bluetooth®-liidese inaktiveerimine

Vajutage lühidalt nuppu, hoidke nuppu allavajutatuna, et avada menüü Põhiseadistused. Valige nupuga või nupuga, et välja valida.

Valiku kinnitamiseks vajutage nuppu Func.

Bluetooth® sümbol kuvatakse ekraanile hallina.

USB-liides

GLM 150-27 C: Andmete ülekandmine USB-liidese kaudu

Mööteseadme Micro-USB-pordi kaudu saab andmeid üle kanda teatud USB-liidesega seadmetesse (nt arvuti, sülearvuti).

Ühendage mõõteseade Micro-USB-kaabli kaudu arvuti või sülearvutiga. Arvuti või sülearvuti operatsioonisüsteem tuvastab mõõteseadme automaatselt kettana.

Niipea kui mõõteseade on mikro-USB-kaabli kaudu arvuti või sülearvutiga ühendatud, hakatakse liitiumioonakut laadima. Laadimisaeg varieerub vastavalt laadimisvoolu tugevusele.

Täpsuse kontroll

Kontrollige regulaarselt kalde ja kauguse mõõtmise täpsust.

Lisateavet leiate veebikasutusjuhendist: www.bosch-pt.com/manuals

Veateade

Mõõteseade teostab iga mõõtmise ajal järelevalvet korrektse töö üle. Defekti tuvastamise korral kuvatakse ekraanil veel vaid kõrvaltoodud sümbol ja mõõteseade lülitub välja. Sellisel juhul toimetage mõõteseade edasimüüja kaudu Boschi klienditeenindusse.

Hooldus ja korrashoid

Hooldus ja puhastamine

Hoidke ja transportige mõõteseadet ainult kaasasolevas kaitsekotis.

Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage eelkõige vastuvõtuläätse (20), laserkiire väljumisava (21) ja kaamerat (22)

väga ettevaatlikult: jälgige seda, et vastuvõtuläätse, laserkiire väljumisava ega kaamera peal ei oleks mustust. Puhastage vastuvõtuläätse, laserkiire väljumisava ja kaamerat ainult vahenditega, mis sobivad ka fotokaamera läätsede jaoks. Ärge püüdke vastuvõtuläätse, laserkiire väljumisavast või kaamerast eemaldada mustust teravaotsaliste esemete abil ning ärge neid üle pühkige (kriimustamise oht).

Saatke mõõteriist remonti kaitsekotis (24).

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Jäätmekäitlus

Mõõteseadmed, akulaadijad, akud, lisavarustus ja pakendid tuleb suunata keskkonnasäästlikku taaskasutisse.

Ärge visake mõõteseadmeid, akulaadijaid ega akusid olmejäätmete sekka!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektronikaseadmete jäätmete kohta ning nende kohaldamisele riigi õigusaktides tuleb kasutusressursi ammendanud mõõteseadmed ja laadijad ning vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektronikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport esitatud juhiseid. (vaadake „Transport“, Lehekülg 465).

Integreeritud akusid tohivad jäätmekäitlusse suunamiseks eemaldada ainult spetsialistid. Korpuse avamisel võidakse mõõteseadet vigastada.

Aku eemaldamiseks elektrilisest tööriistast laske elektrilisel tööriistal töötada seni, kuni aku on täiesti tühi. Keerake kruvid korpusest välja ja aku väljavõtmiseks eemaldage korpuse kaas. Lühise vältimiseks lahutage aku kontaktid ükshaaval ja seejärel isoleerige poolused. Ka täieliku tühjenemise korral on aku veel vähesel määral pingestatud, mistõttu on aku lühise tekkimise korral ohu allikaks.

Ohutusnõuded

Et mõõteseadmega ohutult töötada, lugege hoolikalt läbi ja järgige kõiki käesolevas juhendis antud juhiseid. Kui mõõteseadet ei kasutata vastavalt käesolevas juhendis antud juhistele, võib see kahjustada selle kaitsefunktsioone. Hoolitsege, et hoiatusmärgid

mõõteseadmel oleksid alati hästi loetavad. PÄRAST LUGEMIST SÄILITAGE NEED JUHISED; KUI ANNATE MÕÕTESEADME EDASI, ANDKE NEED KOOS MÕÕTESEADMEGA.
