NÁVOD NA OBSLUHU GLM 15027 C Professional BOSCH

Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kom- pletné príslušenstvo nájdete vnašom sortimente príslušenstva. Zobrazovacie prvky (a) Riadok pre výsledok (b) Zobrazenie cieľa (nitkový kríž) (c) Zobrazenie uhla sklonu (d) dátum/čas (e) Referenčná rovina merania (f) Stav Bluetooth

aktivovaný, spojenie vytvorené (g) Indikácia stavu nabitia (h) Riadky pre namerané hodnoty (i) Základné nastavenia (j) Zobrazenie meracej funkcie (k) Interná pamäť (l) Naspäť (m) Integrovaná Funkcia pomocníka (n) Úvodné zobrazenie (o) Menu Ďalšie základné nastavenia (p) Menu Základné nastavenia (q) Menu Meracie funkcie Technické údaje Digitálny laserový diaľkomer GLM 100-25 C GLM 150-27 C Vecné číslo 3601K72Y.. 3601K72Z.. Rozsah merania

0,08−60m 0,08−60m Presnosť merania

±1,5mm ±1,5mm Presnosť merania (nepriaznivé podmienky)

±3,0mm ±3,0mm Najmenšia zobrazovacia jednotka 0,5mm 0,5mm Všeobecné informácie Prevádzková teplota

+5°C…+40°C Skladovacia teplota −20°C…+70°C −20°C…+70°C Max. relatívna vlhkosť vzduchu 90% 90% Max. výška použitia nad referenč- nou výškou 2000m 2000m 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsSlovenčina | 257 Digitálny laserový diaľkomer GLM 100-25 C GLM 150-27 C Stupeň znečistenia podľa IEC61010-1

Trieda lasera 2 2 Typ lasera 650 nm, <1 mW 650 nm, <1 mW Divergencia laserového lúča <1,5mrad (plný uhol) <1,5mrad (plný uhol) Automatické vypínanie po cca – Laser 20s 20s – Merací prístroj (bez merania) 5min 5min Batérie 3×1,5V LR6(AA) Akumulátor Lítiovo-iónový Menovité napätie 3,6V Kapacita 3120 mAh Počet akumulátorových článkov 1 Odporúčaný mikro USB kábel

cca 5,5h Výstupné napätie 5,0V Výstupný prúd 1000mA Odporúčaný sieťový adaptér

Pracovný frekvenčný rozsah 2402–2480MHz 2402–2480MHz Bosch Power Tools 1 609 92A 7PV | (30.05.2022)258 | Slovenčina Digitálny laserový diaľkomer GLM 100-25 C GLM 150-27 C Max. vysielací výkon 8mW 8mW A) Pri meraní od prednej hrany meracieho prístroja, platí pre veľmi dobré reflexné vlastnosti cieľa (napríklad nabielo natretá stena), slabé osvetlenie pozadia aprevádzkovú teplotu 25°C. Okrem toho je potrebné počítať sodchýlkou±0,05mm/m vzávislosti od vzdialenosti. B) Pri meraní od prednej hrany meracieho prístroja, platí pre veľmi dobré reflexné vlastnosti cieľa (napríklad nabielo natretá stena), silné osvetlenie pozadia aprevádzkovú teplotu 25°C apre vy- soké nadmorské výšky. Okrem toho je potrebné počítať sodchýlkou±0,15mm/m vzávislosti od vzdialenosti. C) Vo funkcii trvalého merania je max. prevádzková teplota +40°C. D) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vodivosť spôsobená kondenzáciou. E) Pri prevádzkovej teplote 25°C. Čas nabíjania sUSB nabíjačkou 1 A. Rýchlejšie nabíjanie pri vy- pnutom meracom prístroji. F) Ďalšie technické údaje nájdete na adrese: https://www.bosch-professional.com/ecodesign G) Pri použití prístrojov Bluetooth® Low-Energy môže byť vzávislosti od modelu aoperačného systé- mu možné, že sa nevytvorí spojenie. Prístroje srozhraním Bluetooth® musia podporovať profil GATT. Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo(16) uvedené na typovom štítku. Vkladanie/výmena batérií

Vymieňajte vždy všetky batérie, resp. všetky akumulátorové články súčasne. Použí- vajte len batérie alebo akumulátory od jedného výrobcu asrovnakou kapacitou. Dávajte pritom pozor na správnu polaritu podľa vyobrazenia na vnútornej strane priehradky na batérie. u Ak merací prístroj dlhší čas nepoužívate, batérie, príp. akumulátory zneho vyber- te. Počas dlhšieho skladovania by mohli batérie alebo akumulátorové články korodovať amohli by sa samočinne vybíjať. Lítiovo-iónový akumulátor

Nabíjanie lítiovo-iónového akumulátora u Na nabíjanie používajte USB sieťový adaptér, ktorého technické údaje (napätie anabí- jací prúd) zodpovedajú technickým údajom odporúčaného sieťového adaptéra. Dodr- 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsSlovenčina | 259 žiavajte návod na obsluhu USB sieťového adaptéra. Odporúčaný sieťový adaptér: pozri technické údaje. u Skontrolujte napätie elektrickej siete! Napätie zdroja elektrického prúdu sa musí zhodovať súdajmi na typovom štítku sieťového adaptéra. Sieťové adaptéry soznačením pre napätie 230V sa smú používať aj snapätím 220V. Lítium-iónové akumulátory sa dodávajú zdôvodu medzinárodných prepravných predpisov čiastočne nabité. Aby ste zaručili plný výkon akumulátora, akumulátor pred prvým použitím úplne nabite. Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Prevádzka Uvedenie do prevádzky u Zapnutý merací prístroj nenechávajte bez dozoru apo použití ho vždy vypnite. La- serový lúč by mohol oslepiť iné osoby. u Merací prístroj chráňte pred vlhkom apred priamym slnečným žiarením.u Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom. Nenechávajte ho napríklad dlhší čas ležať vautomobile. Vprípade väčších teplotných výkyvov nechajte merací prístroj pred uvedením do prevádzky zahriať. Pri extrémnych teplotách alebo vprípade kolísania teplôt môže byť negatívne ovplyvnená presnosť meracieho prístroja. u Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri veľkých vonkajších vplyvoch na merací prístroj by ste mali pred ďalšou prácou vždy vykonať kontrolu pres- nosti (pozri „Kontrola presnosti“, Stránka265). Zapnutie/vypnutie Na zapnutie meracieho prístroja alasera stlačte tlačidlo . Merací prístroj môžete zapnúť aj bez lasera stlačením tlačidla . Podržte tlačidlo stlačené, ak chcete merací prístroj vypnúť. Hodnoty uložené vpamäti anastavenia prístroja zostanú zachované. Kamera Na zapnutie alebo vypnutie kamery stlačte tlačidlo / . Bosch Power Tools 1 609 92A 7PV | (30.05.2022)260 | Slovenčina Po vypnutí meracieho prístroja zostane zvolený stav uložený. Pri väčšej vzdialenosti (cca > 5m) sa navyše zobrazí cieľová značka na označenie mera- cieho bodu. Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Proces merania Po zapnutí sa merací prístroj nachádza vo funkcii merania dĺžky. Ako referenčná rovina pre meranie bude po zapnutí prístroja vybraná zadná hrana mera- cieho prístroja. Referenčnú rovinu môžete zmeniť. (pozri „Výber referenčnej roviny“, Stránka260) Priložte merací prístroj na želaný počiatočný bod merania (napríklad na stenu). Stlačte tlačidlo , aby ste spustili meranie. Po meraní sa laserový lúč vypne. Pri ďalšom meraní zopakujte tento postup. Namerané hodnoty alebo konečné výsledky sa môžu spočítavať alebo odpočítavať. Pri zapnutom trvalom laserovom lúči avo funkcii trvalého merania sa meranie začína už po prvom stlačení tlačidla . Zapnutý trvalý laserový lúč sa po meraní nevypne Trvalý laserový lúč. Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Merací prístroj sa počas merania nesmie pohybovať. Preto priložte merací prístroj podľa možnosti kpevnej dorazovej alebo dosadacej ploche. Prijímacia šošovka(20), výstup laserového žiarenia(21) akamera (22) nesmú byť pri meraní zakryté. Výber referenčnej roviny Na uskutočnenie merania si môžete vyberať rôzne referenčné roviny: Zadná hrana meracieho prístroja (napr. pri priložení na steny) Hrot o180° vyklopenej dorazovej platničky (napr. pre merania zrohov) 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsSlovenčina | 261 Predná hrana meracieho prístroja (napr. pri meraní od hrany stola) Stred závitu statívu (19) (napr. pri meraní so statívom) Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Menu Základné nastavenia Vmenu Základné nastavenia nájdete nasledujúce základné nastavenia: – Zapnutie/vypnutie Bluetooth® – Zmena referenčnej roviny (pozri „Výber referenčnej roviny“, Stránka260) – Funkcia časovača – Zapnutie/vypnutie trvalého laserového lúča – Kalibrácia merania sklonu (pozri „Kontrola presnosti“, Stránka265) – Kalibrácia zobrazenia cieľa – Vymazanie pamäte (GLM 150-27 C) – Nastavenie jazyka – Nastavenie dátumu ačasu – Zmena mernej jednotky – Zmena jednotky uhla – Aktivácia PRO360 – Vyvolanie informácií ozariadení – Zapnutie/vypnutie zvukových signálov – Nastavenie času vypnutia – Nastavenie času stlmenia – Nastavenie jasu displeja – Zapnutie/vypnutie automatického otáčania obrazovky Bosch Power Tools 1 609 92A 7PV | (30.05.2022)262 | Slovenčina Krátko stlačte tlačidlo alebo podržte stlačené tlačidlo , aby ste otvorili menu Zá- kladné nastavenia . Vyberte požadované nastavenie tlačidlom alebo tlačidlom . Na potvrdenie výberu stlačte tlačidlo . Menu Základné nastavenia opustíte stlačením tlačidla alebo tlačidla . Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Meracie funkcie Výber/zmena meracích funkcií Vmenu funkcií nájdete nasledujúce funkcie: – Meranie dĺžky – Meranie plochy – Meranie objemu – Nepriame meranie vzdialenosti

• Nepriame meranie dĺžky

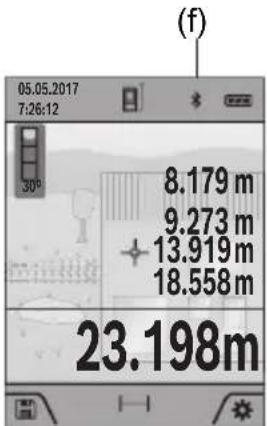

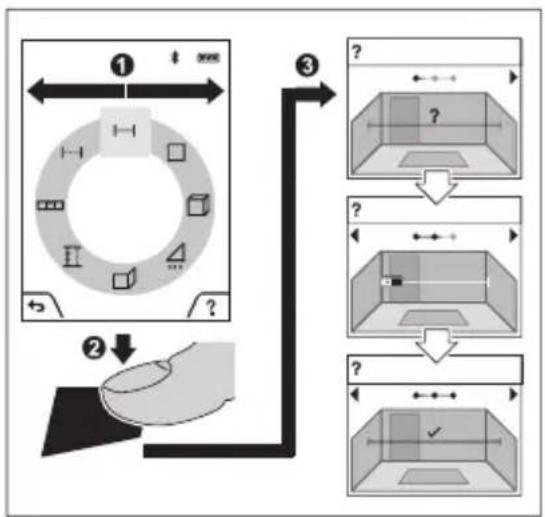

• Meranie lichobežníka – Meranie plochy stien – Vytyčovacia funkcia – Meranie sklonu/digitálna vodováha – Trvalé meranie Stlačte tlačidlo , aby ste otvorili menuFunkcie. Vyberte požadovanú meraciu funkciu tlačidlom alebo tlačidlom . Na potvrdenie výberu stlačte tlačidlo alebo tlačidlo . 1 609 92A 7PV | (30.05.2022) Bosch Power ToolsSlovenčina | 263 Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Integrovaná Funkcia pomocníka Funkcia pomocníka integrovaná vmera- com prístroji ponúka detailné animácie kjednotlivým meracím funkciám/meracím postupom. Otvorte menu Funkcie. Vyberte požadovanú funkciu tlačid- lom alebo tlačidlom astlačte tlačidlo . Animácia ukazuje podrobný postup kvybranej meracej funkcii. Stlačte tlačidlo , ak chcete animá- ciu pozastaviť alebo ak chcete vanimá- cii pokračovať. Stlačte tlačidlo alebo , ak chcete zobraziť nasledujúci alebo predchádzajúci krok. Bosch Power Tools 1 609 92A 7PV | (30.05.2022)264 | Slovenčina Rozhranie Bluetooth® Aktivovanie rozhrania Bluetooth® na prenos údajov na mobilné koncové zariadenie 23.198m
