Ürün tipi	Lazerli mesafe ölçer
Marka	Bosch
Model	GLM 150-27 C Professional
Menzil	0,08 – 150 m (olumsuz koşullarda 60 m'ye kadar)
Ölçüm hassasiyeti	±1,5 mm (uygun koşullar), ±3,0 mm (olumsuz koşullar)
Lazer sınıfı	2 (650 nm, < 1 mW)
Güç kaynağı	Lityum-iyon akü 3,6 V, 3120 mAh (USB ile şarj edilebilir)
Pil ömrü	Yaklaşık 5,5 saat şarj, 5 dakika hareketsizlikten sonra otomatik kapanma
Arayüz	Bluetooth 4.2 Düşük Enerji, micro-USB portu
Ana işlevler	Mesafe, alan, hacim ölçümü, dolaylı yükseklik ölçümü, eğim ölçümü, sürekli ölçüm, aralık takibi, duvar alanı hesaplama
Kamera	Entegre vizör ve hedef ekranı
Geri çekilebilir çubuk	Evet, ön kenardan ölçüm için
Ekran	Arkadan aydınlatmalı dijital ekran
Dahili hafıza	Evet, ölçümleri depolamak için
Çalışma sıcaklığı	-10 °C ila +45 °C
Bakım ve temizlik	Yumuşak, nemli bir bezle temizleyin; solvent kullanmayın; lensleri fotoğraf objektif temizleyicisiyle temizleyin
Güvenlik	Lazer ışınına doğrudan bakmayın; akü sıvısıyla temastan kaçının; patlayıcı ortamda kullanmayın
Onarılabilirlik	Bosch satış sonrası servisi tarafından onarım; yalnızca orijinal yedek parçalar kullanın

Sık sorulan sorular - GLM 15027 C Professional BOSCH

GLM 150-27 C ile mesafe ölçümü nasıl yapılır?

Cihazı başlangıç noktasına (ör. bir duvar) dayayın ve ölçüm tuşuna (2) basın. Lazer ışını yanar ve mesafe görüntülenir. Sürekli ölçüm için ayarlardan kalıcı lazer ışınını etkinleştirin.

Garanti edilen ölçüm hassasiyeti nedir?

Hassasiyet, uygun koşullarda (beyaz hedef, düşük ışık, 25 °C) ±1,5 mm'dir. Olumsuz koşullarda (yüksek ışık, uzun mesafe) ±3,0 mm olabilir.

Ölçüm cihazını dışarıda kullanabilir miyim?

Evet, iç ve dış mekanda kullanılmak üzere tasarlanmıştır. Ancak doğrudan güneş ışığı altında menzil ve hassasiyet azalabilir. Daha kolay nişan almak için kamera ve vizör kullanın.

Ölçümler akıllı telefona nasıl aktarılır?

Temel Ayarlar menüsünden Bluetooth'u etkinleştirin. Akıllı telefonunuzda Bluetooth'u açın ve uyumlu bir uygulama (ör. Bosch MeasureOn) başlatın. Ölçümler otomatik olarak iletilir.

Ekranda hata mesajı görüntüleniyorsa ne yapmalıyım?

Cihaz çalışmasını izler. Bir hata tespit edilirse ekranda hata sembolü görüntülenir ve cihaz kapanır. Onarım için Bosch satış sonrası servisi ile iletişime geçin.

Akü nasıl şarj edilir?

Verilen micro-USB kablosunu (ref. 2 609 120 670) ve önerilen bir şebeke adaptörünü (5 V, 1 A) kullanın. Kabloyu cihazın USB portuna (18) takın ve yaklaşık 5,5 saat şarj edin.

Ölçüm cihazı su geçirmez mi?

Hayır, su geçirmez değildir. Nemden koruyun ve cihazı asla suya daldırmayın. Hafif nemli bir bezle temizleyin.

Eğim ölçümü nasıl kalibre edilir?

Temel Ayarlar menüsünde "Eğim ölçümü kalibrasyonu" seçeneğini seçin. Cihazı yatay bir yüzeye yerleştirin ve hassas kalibrasyon için ekrandaki talimatları izleyin.

Gri veya beyaz Bluetooth sembolü ne anlama gelir?

Beyaz sembol, Bluetooth'un etkin ve bağlı olduğunu gösterir. Gri sembol, Bluetooth'un devre dışı olduğu anlamına gelir. Durumu Temel Ayarlar menüsünden değiştirebilirsiniz.

Lazer lensi ve kamera nasıl temizlenir?

Fotoğraf objektifleri için özel bir temizleyici ve yumuşak bir bez kullanın. Çizilmeleri önlemek için asla keskin nesneler veya kuru bez kullanmayın. Alıcı lensi (20), lazer çıkışı (21) ve kamerayı (22) nazikçe temizleyin.

KULLANIM KILAVUZU GLM 15027 C Professional BOSCH

Ürüne yönelik ek bilgiler ve çevrimiçi kullanım kılavuzunu ziyaret edin.

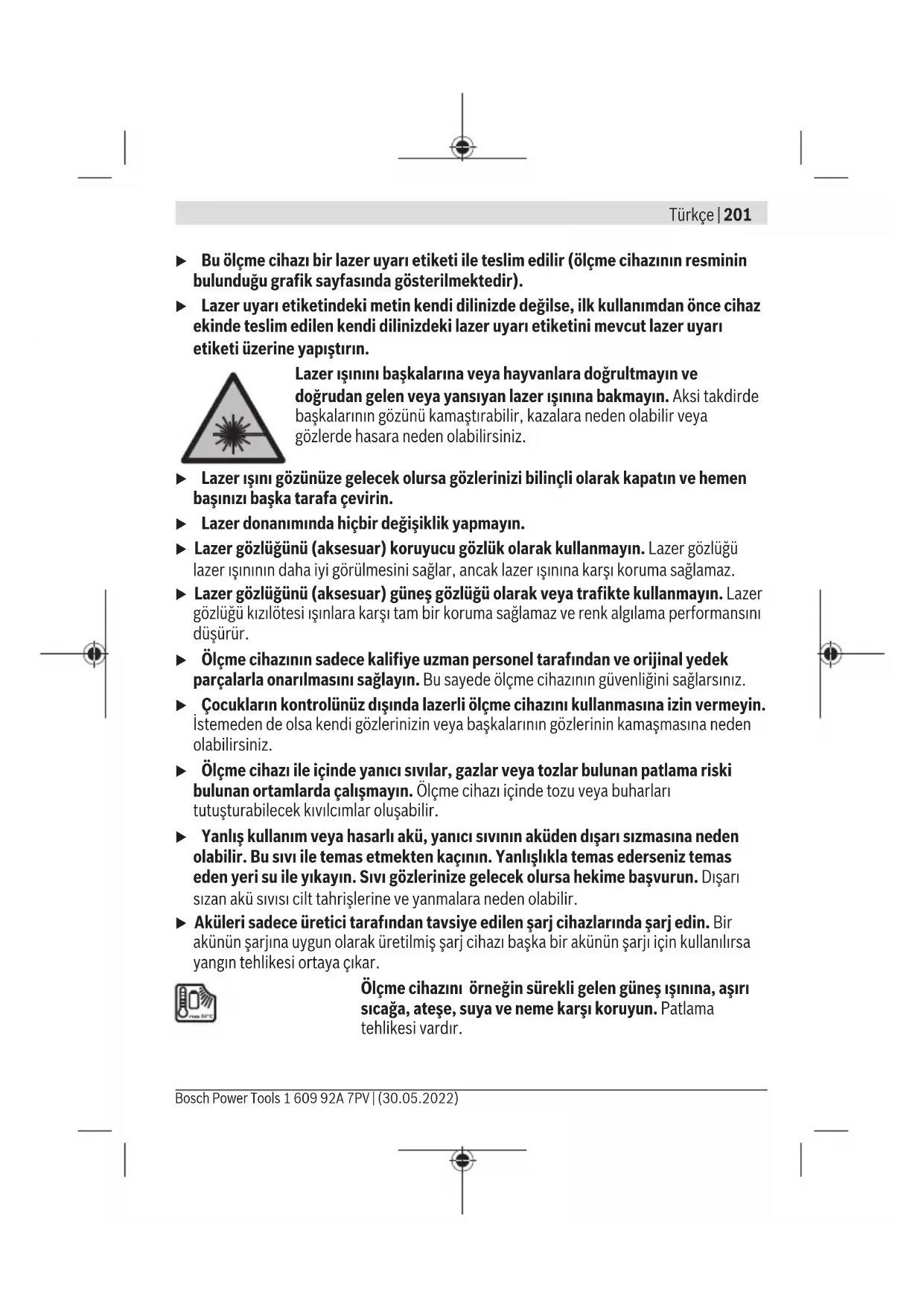

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatlarını ve uyarıları okumalısınız. Ölçme cihazı bu güvenlik talimatlarına uygun olarak kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. Ölçme cihazı üzerindeki

uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BÜTÜN TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat - Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir.

▶ Bu ölçme cihazı bir lazer uyarı etiketi ile teslim edilir (ölçme cihazının resminin bulunduğu grafik sayfasında gösterilmektedir). ▶ Lazer uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki lazer uyarı etiketini mevcut lazer uyarı etiketi üzerine yapıştırın.

Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

▶ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. ▶ Lazer donanımında hiçbir değişiklik yapmayın. ▶ Lazer gözlüğünü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz. ▶ Lazer gözlüğünü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür. Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız. Çocukların kontrolünüz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. İstemeden de olsa kendi gözlerinizin veya başkalarının gözlerinin kamaşmasına neden olabilirsiniz. Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir. ▶ Yanlış kullanım veya hasarlı akü, yanıcı sıvının aküden dışarı sızmasına neden olabilir. Bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas ederseniz temas eden yeri su ile yıkayın. Sıvı gözlerinize gelecek olursa hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. ▶ Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar.

Ölçme cihazını örneğin sınırlı kalan ışınına, aşırı sıcağa, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

Bu ölçme cihazı bir radyo sinyali arabirimi ile donatılmıştır. Örneğin uzaklar veya hastaneler gibi yerel işletme kısıtlamalarına uyun.

Bluetooth® ismi ve işareti (logosu) Bluetooth SIG, Inc. firmasının tescilli markası ve mülkiyetindedir. Bu isim ve işaretin Robert Bosch Power Tools GmbH firması tarafından her türlü kullanımı lisanslıdır.

Dikkat! Bluetooth®'lu ölçme cihazını kullanırken başka cihaz ve sistemlerde, uçaklarda ve tıbbi cihazlarda (örneğin kalp pilleri, işitme cihazları) parazitler görülebilir. Yine aynı şekilde yakındaki insan ve hayvanlara da zarar verilebilir. Bluetooth®'lu cihazı tıbbi cihazların, benzin istasyonlarının, kimyasal madde tesislerinin, patlama riski olan yerlerin ve patlatma yapılan bölgelerin yakınında kullanmayın. Bluetooth®'lu ölçme cihazını uçaklarda kullanmayın. Uzun süreli ve bedeninize yakın kullanımdan kaçının. Ölçüm aletini USB kablosu takılı durumda kullanmayın. Ölçüm aletini harici USB belleği olarak kullanmayın. ▷ Lazer ışını sürekli açık olabileceğinden, ölçüm aleti ile insanların veya hayvanların fotoğrafını çekmeyin. Lazer ışını açık olduğunda insanların gözü kamaşabilir, kazalara yol açabilir ve gözler zarar görebilir. Ekran camında hasar görünürse, ölçüm aletini kullanmayın (örneğin yüzeyde çizikler vb.). Yaralanma tehlikesi vardır.

Ölçüm aletini ve manyetik aksesuarları, implantlara ve kalp pili veya insülin pompası gibi özel tıbbi cihazlara yaklaştırmayın. Ölçüm aletinin ve aksesuarların mıknatısları, implantların ve tıbbi cihazların fonksiyonlarını olumsuz yönde etkileyebilecek bir alan oluşturur.

Ölçüm aletini ve manyetik aksesuarları, manyetik veri taşıyıcılarından ve manyetik açıdan duyarlı cihazlardan uzak tutun. Ölçüm aleti ve aksesuarlardaki mıknatısların etkisi ile geri dönüşü mümkün olmayan veri kayıpları ortaya çıkabilir.

Soket Şebeke parçası için geçerli güvenlik uyarıları

Bu soket şebeke parçası çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgisi olmayan kişilerin kullanması için tasarlanmamıştır. Bu soket şebeke parçası 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak denetim altında veya soket şebeke parçasının güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır.

Soket şebeke parçasını yağmura ve neme karşı koruyun. Soket şebeke

parçasının içine su sızması elektrik çarpma tehlikesini artırır.

Soket şebeke parçasını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır. Her kullanımdan önce soket şebeke parçasını kontrol edin. Hasar tespit edecek olursanız soket şebeke parçasını kullanmayın. Soket şebeke parçasını kendiniz açmayın ve orijinal yedek parça kullanmak koşulu ile sadece kalifiye uzman personele onarım yaptırın. Hasarlı soket şebeke parçaları elektrik çarpma tehlikesini artırır.

Ürün ve performans açıklaması

Lütfen ölçüm aletinin resminin göründüğü sayfayı açın ve bu kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Bu ölçüm aleti, uzaklıkların, uzunlukların, yüksekliklerin, mesafelerin, eğimlerin ölçülmesi ve yüzey ve hacimlerin hesaplanması için tasarlanmıştır.

Bu ölçme cihazı kapalı mekanlarda ve açık havada kullanılmaya uygundur.

Ölçme sonuçları Bluetooth® üzerinden diğer cihazlara aktarılabilir.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaralandırması, resimlerdeki ölçme aletinin gösterimi ile ilgilidir.

(1) Ekran (2) Ölçüm tuşu (3) Sağ yazılım tuşu (4) Artı tuşu (5) Yakınlaştırma tuşu (6) Taşıma kayışı bağlantısı (7) Durdurma pimi tetikleme düğmesi (8) Durdurma pimi (9) Açma/kapama tuşu

(10) Hedef göstergesi tuşu (GLM 100-25 C) (11) Kamera tuşu (GLM 150-27 C) (12) Eksi tuşu (13) Sol yazılım tuşu (14) Fonksiyon tuşu (15) Lazer uyarı etiketi (16) Seri numarası (17) Pil haznesi kapağı (GLM 100-25 C) (18) USB soketi (GLM 150-27 C) (19) 1/4" tripod dişi (20) Algılama merceği (21) Lazer ışını çıkış deliği (22) Kamera (23) Taşıma kayışı (24) Koruma çantası (25) Döner kapak (GLM 100-25 C) (26) Piller (GLM 100-25 C) (27) USB kablosu (GLM 150-27 C)

A) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Gösterge elemanları

(a) Sonuç satırı (b) Hedef göstergesi (çapraz parça) (c) Eğim açısı göstergesi (d) Tarih/saat (e) Ölçüm referans düzlemi (f) Durum: Bluetooth

Bluetooth etkinleştirilmedi

Bluetooth etkinleştirildi, bağlantı kuruldu

(g) Şarj durumu göstergesi (h) Ölçüm değeri satırı (i) Temel ayarlar (j) Ölçüm fonksiyonu göstergesi (k) Dahili bellek (l) Geri (m) Entegre yardım fonksiyonu (n) (o) Diğer temel ayarlar menüsü (p) Temel ayarlar menüsü (q) Ölçüm fonksiyonları menüsü

Teknik veriler

Dijital lazerli uzaklik ölçer GLM 100-25 C GLM 150-27 C
Malzeme numarası	3 601 K72 Y.. 3 601 K72 Z..
Ölcüm aralılgıA)	0,08-100 m	0,08-150 m
Ölcüm aralılgı (elverişsiskoşullar)B)	0,08-60 m	0,08-60 m
Ölcüm hassasiyetiA)	±1,5 mm	±1,5 mm
Ölcüm hassasiyeti (elverişsiskoşullar)B)	±3,0 mm	±3,0 mm
En kılıçük gösterge üntesi 0,5 mm 0,5 mm
Genel
Çalisma sıcaligiC)	-10°C ... +45°C	-10°C ... +45°C
İzin verilen Şarj sıcaligi aralıgı +5°C ... +40°C
Saklama sıcaligi -20°C ... +70°C -20°C ... +70°C
Bağil hava nemi maks. % 90% 90
Referans)yükbeklik üzerinde maks.uygulama yükbekligi	2000 m	2000 m
IEC 61010-1 uyarıncakirlenmèderecesi	2D)
		2D)

Dijital lazerli uzaklık ölçer GLM 100-25 C GLM 150-27 C

Lazer sinificant 2 2
Lazer tipl650 nm, < 1 mW 650 nm, < 1 mW
Lazer,isini sapması < 1,5 mrad (tam açı) < 1,5 mrad (tam açı)
Otomatik kapanma,yaklaşık.
- Lazer 20 sn 20 sn
- Ölme aleti (ölme olmadan) 5 dak 5 dak
Piller 3 × 1,5 V LR6 (AA)
Akü Lityum lyon
Nominal gerilim		3,6V---
Kapasite 3120 mAh
Akü hücresi sayişi		1
Önerilen mikro USB kablosu		2 609 120 670
Güç adaptörü
Şar süresiF)		yakl. 5,5 sa
Çkış gerilimi		5,0V---
Çkış akımı		1000 mA
Önerilen Güç adapörüF)		2 609 120 713 (EU)
		2 609 120 718 (UK)
		1 600 A01 3A0 (ARG)
		1 600 A01 3A1 (MEX)
		1 600 A01 3A2 (BRL)
Veri aktarimi
Bluetooth®	Bluetooth® 4.2Low Energy (DüşükEnerji)G)	Bluetooth® 4.2Low Energy (DüşükEnerji)G)
İşletme frekansi aralıgi	2402-2480 MHz	2402-2480 MHz

Dijital lazerli uzaklık ölçer GLM 100-25 C GLM 150-27 C

Maks. iletim gücü 8 mW 8 mW

A) Ölçme aletinin ön kenarından ölçüm yaparken, hedefin yüksek yansıtıcılığı (örneğin beyaza boyanmış bir duvar), zayıf arka plan aydınlatması ve 25°C'lik çalışma sıcaklığı için geçerlidir; ayrıca mesafeye bağlı olarak ±0,05 mm/m'lik bir sapma beklenmelidir. B) Ölçme aletinin ön kenarından ölçüm yaparken, hedefin yüksek yansıtıcılık özelliği (örneğin beyaza boyanmış bir duvar), güçlü arka plan aydınlatması, 25°C çalışma sıcaklığı ve yüksek irtifalar için geçerlidir. Ayrıca uzaklığa bağlı olarak ±0,15 mm/m'lik bir sapma beklenmelidir. C) Sürekli ölçüm fonksiyonunda maks. çalışma sıcaklığı +40°C'dir. D) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar. E) 25°C çalışma sıcaklığında, 1 A-USB şarj cihazı ile şarj süresi. Ölçüm aleti kapalıyken daha hızlı şarj olur. F) Daha fazla teknik veriyi şu adreste bulabilirsiniz: https://www.bosch-professional.com/ecodesign G) Modele ve işletim sistemine bağlı olarak Bluetooth® Low-Energy (Düşük enerji) cihazlar bağlantı kuramayabilir. Bluetooth® cihazlar ilgili GATT profilini desteklemelidir.

Tip etiketi üzerindeki seri numarası (16) ölçüm aleti kimliğinin belirlenmesini sağlar.

Pilin takılması/değiştirilmesi

GLM 100-25C

i Tüm pilleri veya aküleri her zaman aynı anda değiştirin. Sadece aynı üreticiye ait veya aynı kapasitede piller veya aküler kullanın. i Pil haznesinin iç tarafındaki şekle bakarak doğru kutuplama yapın.

Uzun süre kullanılmayacak pilleri veya aküleri ölçüm aletinden çıkarın. Piller ve aküler, uzun süre kullanılmadığında korozyona uğrayabilir ve kendiliğinden deşarj olabilir.

Lityum İyon akü

GLM 150-27C

Lityum İyon akünün şarj edilmesi

Şarj için, teknik verilerde (gerilim ve şarj akımı) önerilen güç kaynağına karşılık gelen bir USB güç kaynağı kullanın. USB güç kaynağının kullanım talimatlarına uyun. Önerilen güç kaynağı: bkz. Teknik veriler.

208 | Türkçe

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi, şebeke soket parçasının tip etiketinde belirtilen gerilime uygun olmalıdır. 230 V ile işaretlenmiş şebeke soket parçaları 220 V ile de çalıştırılabilir.

Lityum İyon aküler, uluslararası nakliye düzenlemeleri nedeniyle kısmen şarjlı olarak teslim edilir. Akünün tam performansını sağlamak için, ilk kez kullanmadan önce aküyü tamamen şarj edin.

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

İşletim

Çalıştırma

Açık bulunan ölçme cihazını kontrolünüz dışında bırakmayın ve kullandıktan sonra ölçme cihazını kapatın. Başkalarının gözü lazer ışını ile kamaşabilir. Ölçme cihazını nemden ve doğrudan gelen Güneş ışınından koruyun. Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık dalgalanmalarından sonra ölçme cihazını tekrar çalıştırmadan önce ortam sıcaklığına uyum göstermesini bekleyin. Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassasiyeti olumsuz yönde etkilenebilir. Ölçme aletini şiddetli çarpma ve düşmelere karşı koruyun. Ölçme aletine dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir hassasiyet kontrolü (Bakınız „Hassasiyet kontrolü“, Sayfa 213) yapmalısınız.

Açma/kapama

Ölçme aletini ve lazeri açmak için şuna basın.

Ölçme aletini ilgili tuşa basarak lazer olmadan da açabilirsiniz.

Ölçme aletini kapatmak için tuşa basılı tutun.

Bellekteki değerler ve cihaz ayarları korunur.

Kamera

Kamerayı açmak veya kapatmak için tuşa basın.

Ölçme aleti kapatıldığında seçilen durum belleğe alınır.

Daha büyük mesafelerde (yaklaşık >5 m), ölçüm noktasını işaretlemek için ek olarak bir hedef işaretlemesi gösterilir.

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

Ölçme işlemi

Açıldıktan sonra ölçme aleti uzunluk ölçümü fonksiyonunda bulunur.

Açıldıktan sonra, ölçüm için referans olarak ölçme aletinin arka kenarı alınır. Referans düzlemini değiştirebilirsiniz. (Bakınız „Referans düzlemlerin seçilmesi", Sayfa 209)

Ölçme aletini, ölçüm işleminin başlamasını istediğiniz noktaya yerleştirin (örneğin duvara). Ölçümü başlatmak için tuşa basın.

Ölçüm işleminden sonra lazer ışını kapatılır. Bir sonraki ölçme işlemi için aynı işlemi tekrarlayın.

Ölçme değerleri veya sonuçlar toplanabilir veya çıkarılabilir.

Sürekli lazer ışını açıkken ve sürekli ölçüm fonksiyonunda, ölçme işlemi tuşa basıldığında başlar.

Açık durumdaki sürekli lazer ışını, ölçüm işleminden sonra kapatılır. Sürekli lazer ışını.

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

Ölçme aleti bir ölçme işlemi esnasında hareket ettirilemez. Bu nedenle ölçme aletini sabit bir dayanağa veya yüzeye yerleştirin. Algılama merceği (20), lazer ışını çıkışı (21) ve kamera (22) ölçme işlemi esnasında örtülmemelidir.

Referans düzlemlerin seçilmesi

Ölçme işlemi için farklı referans düzlemlerinden birini seçebilirsiniz:

Ölçüm aletinin arka kenarı (örneğin duvara dayandığında)

180° katlanmış durdurma elemanının köşesi (örn. köşeden ölçüm için)

Ölçüm aletinin ön kenarı (örneğin bir masa kenarından ölçüm yapıldığında)

(19) tripod dişinin ortası (örneğin tripodlu ölçümler için)

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

Temel ayarlar menüsü

Temel ayarlar menüsünde aşağıdaki temel ayarlar bulunur:

• Bluetooth® açma/kapama
• Referans düzlemi değiştir (Bakınız, "Referans düzlemlerin seçilmesi", Sayfa 209)
• Sürekli lazer ışınını açma/kapatma, Ölçüm kalibrasyonu (Bakınız, "Hassasiyet kontrolü", Sayfa 213)
• Her def gösterge kalibrasyonu
• Hatayı silme (GLM 150-27 C)
• Ölçüm biriminin ayarlanması
• Açı biriminin değiştirilmesi
• PRO360'ın etkinleştirilmesi - Alet bilgisinin çağrılması
• Sesli sinyaller açma/kapama
• Kapanma süresinin ayarlanması - Ekran ışığının süresinin ayarlanması
• Ekran parlaklığının ayarlanması
• Otomatik ekran dondürmeyi açma/kapama

İlgili tuşa basarak veya tuşu basılı tutarak Temel ayarlar menüsünü açabilirsiniz.

İstediğiniz ayarı ay tuşu ile seçin. Seçimi onaylamak için tuşuna basın.

Temel ayarlar menüsünden çıkmak için veya tuşuna basın.

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

Ölçüm fonksiyonları

Ölçüm fonksiyonlarının seçilmesi/değiştirilmesi

Fonksiyon menüsünde aşağıdaki fonksiyonları bulabilirsiniz:

• Uzunluk ölçümü
• Yüzey ölçümü
• Hacim ölçümü - dolaylı uzaklık ölçümü
• Dolaylı yükseklik ölçümü, ikili dolaylı yükseklik ölçümü, dolaylı uzunluk ölçümü, trapez ölçüm

Duvar yüzeyi ölçümü, işaretleme fonksiyonu, eğim ölçümü/Dijital su terazisi - sürekli ölçüm

İlgili tuşa basarak fonksiyonlar menüsünü açabilirsiniz.

İstediğiniz ölçüm fonksiyonunu ok tuşu ile seçin.

Seçimi onaylamak için OK tuşuna veya ölçüm tuşuna basın.

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

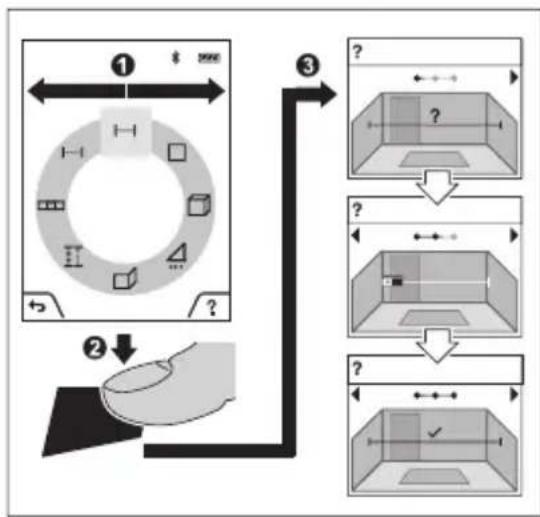

Entegre yardım fonksiyonu?

Ölçme aletine entegre edilen yardım fonksiyonu, münferit ölçme fonksiyonlarına/ölçme işlemlerine ilişkin dijitalleştirilmiş animasyonlar sunar.

Fonksiyonlar menüsünü açın.

İstediğiniz fonksiyonu ilgili veya tuşu ile seçiniz ve tuşuna basınız. Animasyon, seçilen ölçüm fonksiyonu için ayrıntılı yöntem adımlarını gösterir. Animasyonu durdurmak veya devam ettirmek için tuşuna basın. Sonraki veya önceki adımı görüntülemek için ilgili veya

tuşuna basın.

Bluetooth® arabirimi

Mobil son cihaza veri aktarımı için Bluetooth® arabiriminin etkinleştirilmesi

Bluetooth® arabiriminin, mobil son cihazınızda etkin olduğundan emin olun. İlgili tuşa basarak veya tuşunu basılı tutarak Temel ayarlar menüsünü açabilirsiniz. İlgili seçimini yapın.

veya tuşa basarak seçimini yapabilirsiniz. Seçimi onaylamak için tuşuna basın. Bluetooth® sembolü ekranda beyaz gösterilir (f).

Bluetooth® arabiriminin devre dışı bırakılması

» İlgili tuşa basarak veya tuşu basılı tutarak Temel ayarlar menüsünü açabilirsiniz. İlgili seçimini yapın.

veya tuşa basarak seçimini yapabilirsiniz. Seçimi onaylamak için tuşuna basın. Bluetooth® sembolü ekranda gri gösterilir.

USB arabirimi

GLM 150-27 C: USB arabirimi üzerinden veri aktarımı

Ölçüm aletinin mikro USB bağlantısı üzerinden belirli cihazlara veri aktarımı, USB arabirimi ile yapılabilir (örneğin bilgisayar, dizüstü bilgisayar).

Ölçüm aletini Mikro USB kablosu üzerinden bilgisayarınıza veya Notebook'unuza® bağlayın. Bilgisayarınızdaki veya Notebook'unuzdaki işletim sistemi otomatik olarak ölçüm aletini sürücü olarak algılar.

Ölçme aleti, mikro USB kablosu üzerinden bir bilgisayar veya dizüstü bilgisayara bağlandığında, Lityum iyon akü şarj olur. Şarj süresi, şarj akımına bağlı olarak değişiklik gösterir.

Hassasiyet kontrolü

Eğim ölçümünün ve uzaklık ölçümünün hassasiyetini düzenli aralıklarla kontrol edin.

Ek bilgi için çevrimiçi kullanım kılavuzuna bakın: www.bosch-pt.com/manuals

Hata uyarısı

Ölçüm aleti her ölçme işleminde kusursuz işlev görüp görülmediği kontrol eder. Bir arıza tespit edilirse, ekran sadece yandaki sembolü gösterir ve ölçüm aleti kapanır. Bu gibi durumlarda ölçüm aletinizi yetkili satıcınız aracılığı ile Bosch Müşteri Servisi'ne gönderin.

Bakım ve servis

Bakım ve temizlik

Ölçüm aletini sadece birlikte teslim edilen koruma çantası içinde saklayın ve taşıyın.

Ölçme cihazını her zaman temiz tutun.

Ölçme cihazını suya veya başka sıvılara daldırmayın.

Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle algılama merceğini (20), lazer çıkış penceresini (21) ve kamerayı (22) temizlerken çok dikkatli olun: Algılama merceğinde, lazer çıkış penceresinde ve kamerada kir olmamasına dikkat edin. Algılama merceğini, lazer çıkış penceresini ve kamerayı sadece merceklere ve fotoğraf makinelerine uygun malzeme ile temizleyin. Algılama merceği, lazer çıkış penceresi veya kamera üzerindeki kirleri keskin veya sivri nesnelerle çıkarmayı denemeyin ve bunları ovalayarak temizlemeyin (çizilme tehlikesi).

Onarılması gerektiğinde, ölçme aletini koruma çantasında (24) gönderin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri, ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlar. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışma ekibi, ürünlerimiz ve aksesuarları hakkındaki sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok. No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağriaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu/Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer/Bursa

Tel: [phone]

Fax: [phone]

E-posta: [e-mail]

Ankarali Elektrik

Eski Sanayi Bolgesi 3. Cad. No: 43

Kocasinan / KAYSERI

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Bosch Power Tools 1 609 92A 7PV| (30.05.2022)

216|Türkçe

Fax: [phone]

E-posta: [e-mail]

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Carsisi

No: 48/29 Iskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Czum Bobinaj

Kusget San.Sit.A Blok 11Nolu Cd.No:49/A

Sehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail:[e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun/HATAY

Tel: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Gün Sah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti.

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San. ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

IŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez/ADANA

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Alet içindeki lityum iyon (Li-iyon) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler böyle bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Tasfiye

Ölçüm aletleri, şarj cihazları, aküler, aksesuarlar ve ambalaj malzemesi çevre kurallarına uygun bir geri dönüşüm merkezine yollanmalıdır.

Ölçüm aletleri, şarj cihazları ve aküler evdeki çöplere atılmamalıdır!

Sadece AB ülkeleri için:

Atık elektrik ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış ölçme aletleri ve şarj

cihazları ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallara uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 217) ile onaylama yapın.

Alete entegre aküler imha edilmek üzere sadece yetkili personel tarafından çıkarılabilir. Gövde kapağı açıldığı takdirde ölçüm aleti tahrip olabilir.

Aküyü ölçme cihazından çıkarmak için, ölçme cihazını akü tamamen boşalıncaya kadar çalıştırın. Gövdedeki vidaları sökün ve aküyü almak için gövde parçasını çıkarın. Bir kısa devreden kaçınmak için aküdeki bağlantıları teker teker ve arka arkaya ayırın ve sonra kutupları izole edin. Tamamen boşalma durumunda bile aküde kısa devreye neden olabilecek artık kapasite bulunur.

Bakım ve servis
