Produkta veids	Lāzera attāluma mērītājs
Zīmols	Bosch
Modelis	GLM 150-27 C Professional
Darbības attālums	0,08 - 150 m (līdz 60 m nelabvēlīgos apstākļos)
Mērījumu precizitāte	±1,5 mm (labvēlīgos apstākļos), ±3,0 mm (nelabvēlīgos)
Lāzera klase	2 (650 nm, < 1 mW)
Barošana	Litija jonu akumulators 3,6 V, 3120 mAh (uzlādējams caur USB)
Darbības laiks	Apmēram 5,5 h uzlādes, automātiska izslēgšanās pēc 5 min bezdarbības
Saskarne	Bluetooth 4.2 Low Energy, micro-USB ports
Galvenās funkcijas	Attālumu, laukumu, tilpumu mērīšana, netieša augstuma mērīšana, slīpuma mērīšana, nepārtraukta mērīšana, atstarpes izsekošana, sienu laukumu aprēķināšana
Kamera	Iebūvēta ar tēmēkli un mērķa displeju
Izvelkama stieņa	Jā, mērīšanai no priekšējās malas
Displejs	Ciparu ekrāns ar fona apgaismojumu
Iekšējā atmiņa	Jā, mērījumu glabāšanai
Darba temperatūra	-10 °C līdz +45 °C
Kopšana un tīrīšana	Tīrīt ar mīkstu, mitru drānu; neizmantot šķīdinātājus; tīrīt lēcas ar foto objektīvu tīrīšanas līdzekli
Drošība	Neskatīties tieši lāzera starā; izvairīties no saskares ar akumulatora šķidrumu; neizmantot sprādzienbīstamā vidē
Remontējamība	Remonts Bosch pēcpārdošanas servisā; izmantot tikai oriģinālās rezerves daļas

Bieži uzdotie jautājumi - GLM 15027 C Professional BOSCH

Kā veikt attāluma mērījumu ar GLM 150-27 C ?

Ierīci novietojiet pret sākuma punktu (piem., sienu) un nospiediet mērīšanas taustiņu (2). Lāzera stars iedegas un attālums tiek parādīts. Nepārtrauktai mērīšanai ieslēdziet pastāvīgo lāzera staru iestatījumos.

Kāda ir garantētā mērījumu precizitāte?

Precizitāte ir ±1,5 mm labvēlīgos apstākļos (balts mērķis, vājš apgaismojums, 25 °C). Nelabvēlīgos apstākļos (spēcīgs apgaismojums, liels attālums) tā var būt ±3,0 mm.

Vai es varu izmantot attāluma mērītāju ārpus telpām?

Jā, tas ir paredzēts lietošanai iekštelpās un ārpus tām. Tomēr tiešā saules gaismā darbības attālums un precizitāte var samazināties. Izmantojiet kameru un tēmēkli vieglākai mērķēšanai.

Kā pārsūtīt mērījumus uz viedtālruni?

Ieslēdziet Bluetooth caur Pamatiestatījumu izvēlni. Viedtālrunī ieslēdziet Bluetooth un atveriet saderīgu lietotni (piem., Bosch MeasureOn). Mērījumi tiek pārraidīti automātiski.

Ko darīt, ja ekrānā tiek parādīts kļūdas ziņojums?

Ierīce pārrauga savu darbību. Ja tiek atklāts defekts, ekrānā parādās kļūdas simbols un ierīce izslēdzas. Sazinieties ar Bosch pēcpārdošanas servisu remontam.

Kā uzlādēt akumulatoru?

Izmantojiet komplektā iekļauto micro-USB kabeli (ref. 2 609 120 670) un ieteicamo tīkla lādētāju (5 V, 1 A). Pievienojiet kabeli ierīces USB portam (18) un uzlādējiet apmēram 5,5 stundas.

Vai attāluma mērītājs ir ūdensnecaurlaidīgs?

Nē, tas nav ūdensnecaurlaidīgs. Sargājiet to no mitruma un nekad neiegremdējiet ūdenī. Tīriet to ar viegli mitru drānu.

Kā kalibrēt slīpuma mērīšanu?

Izvēlnē Pamatiestatījumi atlasiet "Slīpuma mērīšanas kalibrēšana". Novietojiet ierīci uz horizontālas virsmas un sekojiet ekrānā redzamajiem norādījumiem precīzai kalibrēšanai.

Ko nozīmē pelēks vai balts Bluetooth simbols?

Balts simbols norāda, ka Bluetooth ir ieslēgts un savienots. Pelēks simbols nozīmē, ka Bluetooth ir izslēgts. Varat mainīt stāvokli izvēlnē Pamatiestatījumi.

Kā tīrīt lāzera lēcu un kameru?

Izmantojiet īpašu līdzekli foto objektīviem un mīkstu drānu. Nekad neizmantojiet asus priekšmetus vai sausu drānu, lai izvairītos no skrāpējumiem. Uzmanīgi notīriet uztveršanas lēcu (20), lāzera izeju (21) un kameru (22).

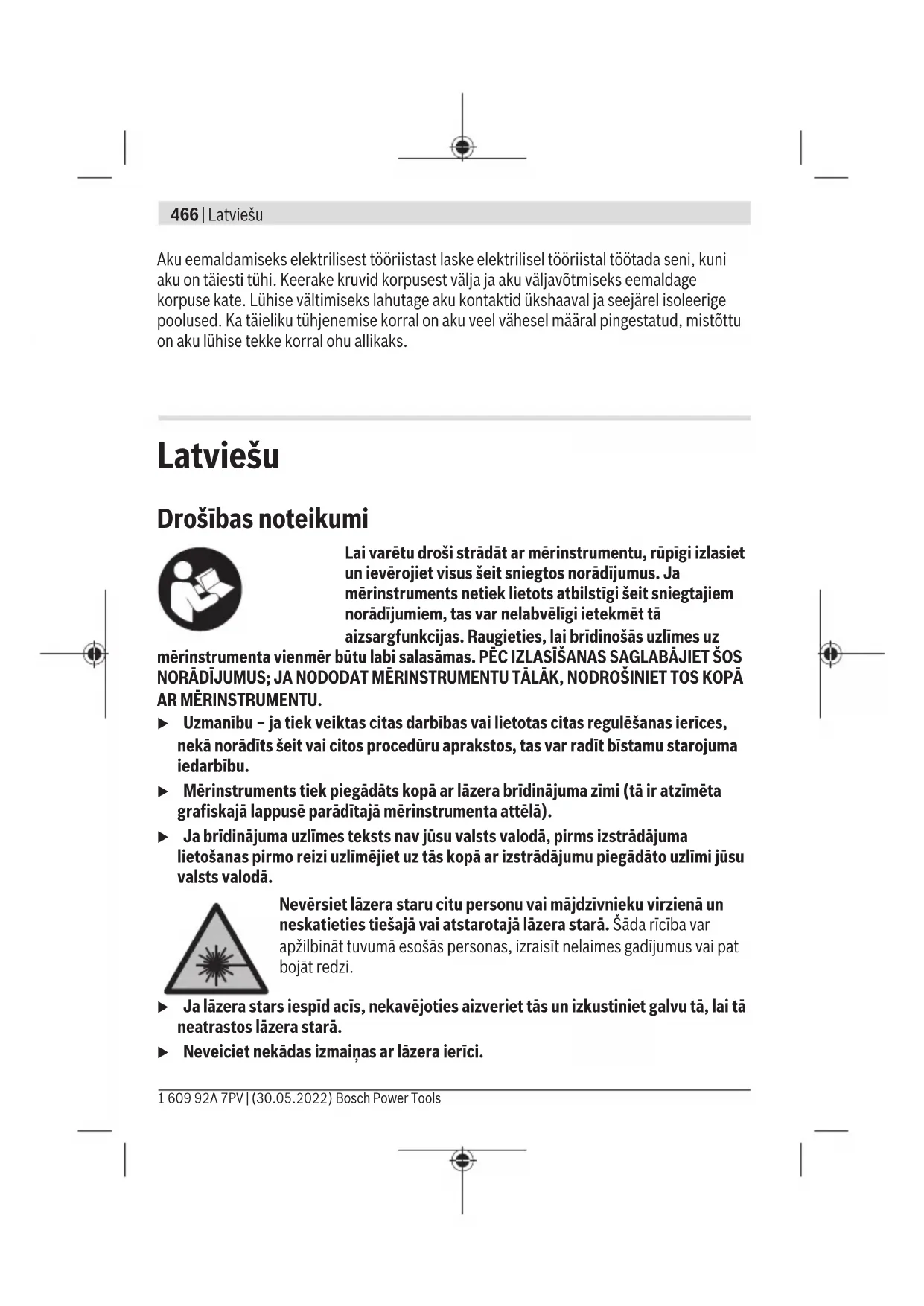

LIETOŠANAS INSTRUKCIJA GLM 15027 C Professional BOSCH

Uzmanību - ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lapā parādītajā mērinstrumenta attēlā). Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlīmējiet uz tās kopā ar izstrādājumu piegādāto uzlīmi jūsu valsts valodā.

Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešā vai atstarotā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā. Neveiciet nekādas izmaiņas ar lāzera ierīci.

▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma. ▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju. Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. ▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi. Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos. Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu. Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet mērinstrumentu no karstuma, piemēram, no ilgstošas saules staru iedarbības, uguns, ūdens un mitruma. Tas var izraisīt sprādzienu.

Mērinstruments ir aprīkots ar interfeisu, kurā tiek izmantots radio kanāls. Tāpēc jāievēro vietējie lietošanas ierobežojumi, kādi pastāv, piemēram, lidmašīnās vai slimnīcās. Vārdzīme Bluetooth® un grafiskais attēlojums (logotips) ir uzņēmuma Bluetooth SIG, Inc. reģistrēta preču zīme un īpašums. Uzņēmums Robert Bosch Power Tools GmbH šo vārdzīmi/grafisko attēlojumu lieto licencēti. ▶ Uzmanību! Lietojot mērinstrumentu ar Bluetooth® funkciju, var rasties traucējumi citu iekārtu un ierīču, lidmašīnu navigācijas ierīču un medicīnisku ierīču (piemēram, sirds stimulatoru un dzirdes aparātu) darbībā. Tāpat nevar pilnīgi izslēgt kaitējumu rašanos cilvēkiem un dzīvniekiem, kas atrodas elektroinstrumenta lietošanas vietas tiešā tuvumā. Nelietojiet mērinstrumentu ar Bluetooth® funkciju medicīnisku ierīču, degvielas uzpildes staciju un ķīmisku iekārtu tuvumā, kā arī vietās ar paaugstinātu sprādzienbīstamību un vietās, kur

notiek spridzināšanas darbi. Nelietojiet mērinstrumentu ar Bluetooth® funkciju lidmašīnās. Nepieļaujiet elektroinstrumenta ilgstošu darbību ķermeņa tiešā tuvumā.

Nedarbiniet mērinstrumentu, ja tam ir pievienots USB kabelis. Nelietojiet mērinstrumentu kā ārējo USB atmiņas ierīci. Nefotografējiet ar mērinstrumentu cilvēkus vai dzīvniekus, jo šajā brīdī var pastāvīgi ieslēgties lāzera stars. Ieslēgtais lāzera stars var apžilbināt cilvēkus, izraisīt nelaimes gadījumus vai radīt acu bojājumus. Nelietojiet mērinstrumentu, ja ir bojāts displeja stikls (piemēram, ja displeja virsmā ir vērojamas plaisas u.c.). Tas var radīt savainojumus.

Nenovietojiet mērinstrumentu un magnētiskos piederumus implantu un citu medicīnisko ierīču tuvumā, piemēram, elektrokardiostimulatora vai insulīna sūkņa tuvumā.

Mērinstrumenta un piederumu magnēti rada lauku, kas var ietekmēt implantātu un medicīnisko ierīču darbību.

Netuviniet mērinstrumentu un magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.

Drošības norādījumi par elektrotīkla adapteri

Šis elektrotīkla adapteris nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām. Šo elektrotīkla adapteri var lietot bērni no 8 gadu vecuma un personas ar ierobežotām psihiskajām, sensorajām vai garīgajām spējām un nepietiekamu pieredzi vai zināšanām pie nosacījuma, ka darbs notiek par viņu drošību atbildīgās personas uzraudzībā vai arī šī persona sniedz norādījumus par drošu apiešanos ar elektrotīkla adapteri un informē par briesmām, kas saistītas ar tā lietošanu. Pretējā gadījumā pastāv savainošanās briesmas minēto ierīču nepareizas lietošanas dēļ.

Neturiet elektrotīkla adapteri lietū vai mitrumā. Mitrumam iekļūstot elektrotīkla

adapterī, pieaug elektriska trieciena saņemšanas risks.

Uzturiet elektrotīkla adapteri tīru. Netīrumi var paaugstināt elektriska trieciena saņemšanas risku. Pirms katras lietošanas pārbaudiet elektrotīkla adapteri. Ja atklājat bojājumu, pārtrauciet elektrotīkla adaptera lietošanu. Neatveriet elektrotīkla adapteri saviem spēkiem, bet nodrošiniet, lai nepieciešamo remontu veiktu kvalificēti speciālisti.

Remontam izmantojiet tikai oriģinālās rezerves daļas. Ja elektrotīkla adapteris ir bojāts, palielinās risks saņemt elektrisko triecienu.

Izstrādājuma un tā funkciju apraksts

Atveriet atlokamo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Paredzētais pielietojums

Mērinstruments ir paredzēts attāluma, garuma, augstuma un nolieces mērīšanai, kā arī laukuma un tilpuma aprēķināšanai.

Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.

Mērījumu rezultātus caur interfeisu Bluetooth® var pārsūtīt uz citām ierīcēm.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem mērinstrumenta attēlā, kas sniegts attēlu sadaļā.

(1) Displejs (2) Mērīšanas taustiņš (3) Programmas taustiņš labajā pusē (4) Plus taustiņš (5) Tālummaiņas taustiņš (6) Nešanas siksniņas stiprinājums (7) Atdurtapas aktivizēšanas poga (8) Atdurtapa (9) Ieslēgšanas/izslēgšanas taustiņš (10) Mērķa rādījuma taustiņš (GLM 100-25 C) (11) Kameras taustiņš (GLM 150-27 C) (12) Mīnus taustiņš (13) Programmas taustiņš kreisajā pusē (14) Funkciju izvēles taustiņš

(15) Lāzera brīdinājuma uzlīme (16) Sērijas numurs (17) Bateriju nodalījuma vāciņš (GLM 100-25 C) (18) USB ligzda (GLM 150-27 C) (19) 1/4" statīva vītne (20) Stara uztveršanas lēca (21) Lāzera stara izvadlūka (22) Kamera (23) Nešanas siksniņa (24) Aizsargsoma (25) Skrūvējams vāciņš (GLM 100-25 C) (26) Baterijas (GLM 100-25 C) (27) USB kabelis (GLM 150-27 C)

A) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Indikācijas elementi

(a) Rezultāta rinda (b) Mērķa rādījums (tēmēkļa krustiņš) (c) Nolieces leņķa rādījums (d) Datums/laiks (e) Mērījuma atskaites plakne (f) Bluetooth statuss

Bluetooth nav aktivizēts

Bluetooth ir aktivizēts, savienojums ir izveidots

(g) Uzlādes līmeņa rādījums (h) Mērījumu vērtību rindas (i) Pamatiestatījumi (j) Mērīšanas funkcijas rādījums (k) Iekšējā atmiņa

(l) Atpakaļ (m) Iebūvētās palīgfunkcijas (n) Sākuma ekrāns (o) Papildu pamatiestatījumu izvēlne (p) Pamatiestatījumu izvēlne (q) Mērīšanas funkciju izvēlne

Tehniskie dati

Digitālais lāzera tālmērs GLM 100-25 C GLM 150-27 C
Izstrādājuma numurs	3 601 K72 Y.. 3 601 K72 Z..
Mērišanas diapazonsA)	0,08-100 m	0,08-150 m
Mērišanas diapazons (sliktos apstaklos)B)	0,08-60 m	0,08-60 m
Mērišanas precizitateA)	±1,5 mm	±1,5 mm
Mērišanas precizitate (sliktos apstaklos)B)	±3,0 mm	±3,0 mm
Vismazākā indikācijas vieniba 0,5 mm 0,5 mm
Vispārējie dati
Darba temperatūraC)	-10 °C ... +45 °C	-10 °C ... +45 °C
Pielaujamais uzlādes temperatūras diapazons		+5 °C ... +40 °C
Glabāšanas temperatūra -20 °C ... +70 °C -20 °C ... +70 °C
Maks. relativais gaisa mitrums. 90 % 90 %
Maks. darba augstums virs jūras limeña	2000 m	2000 m
Piesārŋojuma pakāpe atbilstigi IEC 61010-1	2D)		2D)
Lāzera klase 2 2
Lāzera starojums 650 nm, < 1 mW	650 nm, < 1 mW
Lāzera stara divergence	< 1,5 mrad (pilns lenkis)	< 1,5 mrad (pilns lenkis)
Automātiska izslēgšanās pēc aptuveni
- Lāzers	20 s	20 s

Digitālais lāzera tālmērs GLM 100-25 C GLM 150-27 C

- Mēr instruments (kad nemēra) 5 min 5 min
Baterijas 3 × 1,5 V LR6 (AA)
Akumulators Litija jonu
Nominālais spriegums	3,6 V —
Kapacitāte 3120 mAh
Akumulatora elementu skaits 1
ieteicamais mikro USB kabelis	2 609 120 670
Elektrotikla adapteris
Uzlādes laiksE)	apt. 5,5 h
Izejas spriegums	5,0 V —
Izejas strāva 1000 mA
leteicamais elektrotikla adapterisF)	2 609 120 713 (EU) 2 609 120 718 (UK) 1 600 A01 3A0 (ARG) 1 600 A01 3A1 (MEX) 1 600 A01 3A2 (BRL)
Datu pārsūtīšana
Bluetooth® Bluetooth® 4.2	Bluetooth® 4.2 Low EnergyG)
Darba frekvences diapazons 2402–2480 MHz 2402–2480 MHz

Digitālais lāzera tālmērs GLM 100-25 C GLM 150-27 C

Maks. raidītāja jauda 8 mW 8 mW

A) Veicot mērījumu no mērinstrumenta priekšējās malas, rodas liela atstarošanās no mērķa virsmas (piemēram, balti krāsotas sienas), spilgts fona apgaismojums un 25 °C darba temperatūra, papildus ir jārēķinās arī ar ±0,05 mm/m nobīdi, kas ir atkarīga no attāluma. B) Veicot mērījumu no mērinstrumenta priekšējās malas, rodas liela atstarošanās no mērķa virsmas (piemēram, balti krāsotas sienas), spilgts fona apgaismojums un 25 °C darba temperatūra un lieli augstumi. Papildus ir jārēķinās ar ±0,15 mm/m nobīdi, kas ir atkarīga no attāluma. C) Nepārtrauktas mērīšanas režīmā (maksimālā darba temperatūra +40°C). D) Parasti ir vērojams tikai elektroniski nevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadītspējas parādīšanās. E) Pie darba temperatūras 25 °C. Uzlādes laiks ar 1 A USB uzlādes ierīci. Ātra uzlāde pie izslēgta mērinstrumenta. F) Papildu tehniskie dati atrodami: https://www.bosch-professional.com/ecodesign G) Lietojot Bluetooth® Low Energy (zemas enerģijas) ierīces, savienojuma veidošana ar dažu modeļu un operētājsistēmu iekārtām var nebūt iespējama. Bluetooth® ierīcēm jāatbalsta GATT profils.

Lai mērinstrumentu varētu skaidri identificēt, tā plāksnītē ir norādīts sērijas numurs (16).

Baterijas ievietošana/maiņa

GLM 100-25 C

Vienmēr vienlaicīgi nomainiet visas baterijas vai akumulatorus. Izmantojiet tikai vienādas ietilpības baterijas vai akumulatorus, kas izgatavoti viena ražotājfirmā.

Leverojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Ja mērinstrumentu ilgāku laiku netiek lietots, izņemiet no tā baterijas vai akumulatorus. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas vai akumulatori var korodēt un izlādēties.

Litija jonu akumulators

GLM 150-27 C

Litija jonu akumulatora uzlāde

Uzlādei izmantojiet USB barošanas vadu, kura tehniskā specifikācija (spriegums un uzlādes strāva) atbilst ieteiktā barošanas vada specifikācijām. Ievērojiet USB barošanas vada lietošanas pamācību.

Ieteicamais barošanas vads: skatiet tehniskos datus.

Bosch Power Tools 1 609 92A 7PV| (30.05.2022)

474 | Latviešu

Nodrošiniet pareizu elektrotīkla sprieguma padevi! Elektrobarošanas avota spriegumam ir jāatbilst vērtībai, kas ir norādīta elektrotīkla adaptera datu plāksnītē. Elektrotīkla adapteri, kas ir paredzēti 230 V spriegumam, var darboties arī no 220 V elektrotīkla. Saskaņā ar starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pilnībā uzlādējiet akumulatoru pirms pirmās lietošanas reizes.

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju: www.bosch-pt.com/manuals

Lietošana

Uzsākot lietošanu

Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas. Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam nokrist. Ja mērinstruments ir ticis pakļauts spēcīgu ārēju slodžu iedarbībai, pirms darba turpināšanas tam vienmēr jāveic precizitātes pārbaude (skatīt „Precizitātes pārbaude“, Lappuse 480).

Ieslēgšana/izslēgšana

Nospiediet taustiņu, lai ieslēgtu mērinstrumentu un lāzeru.

Mērinstrumentu varat ieslēgt arī bez lāzera, nospiežot taustiņu.

Turiet nospiestu taustiņu, lai izslēgtu mērinstrumentu.

Atmiņā tiek saglabātas esošās vērtības un instrumenta iestatījumi.

Kamera

Nospiediet taustiņu, lai ieslēgtu vai izslēgtu kameru.

Izvēlētais statuss tiek saglabāts arī pēc mērinstrumenta izslēgšanas.

Lielākos attālumos (apt. >5m) tiek parādīts papildu mērķa rādījums mērījuma punkta atzīmēšanai.

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju: www.bosch-pt.com/manuals

Mērīšana

Pēc ieslēgšanas mērinstruments sāk darboties garuma mērīšanas režīmā.

Pēc ieslēgšanas kā mērījumu atskaites līmenis tiek izvēlēta mērinstrumenta aizmugurējā mala. Varat mainīt atskaites līmeni. (skatīt „Atskaites līmeņa izvēle“, Lappuse 476)

Pielieciet mērinstrumentu pie vēlamā mērījuma sākuma punkta (piemēram, sienas). Lai sāktu mērīšanu, nospiediet taustiņu.

Pēc mērījuma veikšanas lāzera stars izslēdzas. Lai veiktu citus mērījumus, atkārtojiet iepriekš aprakstītās darbības.

Izmērītās vai aprēķinātās vērtības var saskaitīt vai atņemt.

Kad ir ieslēgts nepārtraukts lāzera stars un nepārtrauktas mērīšanas funkcija, mērīšana tiek sākta jau pēc pirmās taustiņa nospiešanas reizes.

Pēc mērījuma veikšanas ieslēgtais nepārtrauktais lāzera stars netiek izslēgts. Nepārtraukts lāzera stars.

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju: www.bosch-pt.com/manuals

Mērīšanas laikā mērinstrumentu nedrīkst pārvietot. Lai to nodrošinātu, novietojiet mērinstrumentu uz stabilas virsmas vai piespiediet stingrai atdurvirsmai. Mērīšanas laikā stara uztvērēja lēca (20), lāzera stara izvadlūka (21) un kamera (22) nedrīkst būt aizsegtas.

mērinstrumenta priekšmala (piemēram, mērot no galda malas);

vītnes vidus (19) (piemēram, mērot ar statīvu).

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju:

www.bosch-pt.com/manuals

Pamatiestatījumu izvēlne

Izvēlnē "Pamatiestatījumi" ir pieejami zemāk norādītie pamatiestatījumi. - Bluetooth ieslēgšana/izslēgšana - Atskaites plaknes maiņa (skatīt „Atskaites līmeņa izvēle“, Lappuse 476) Taimera funkcija - Nepārtraukta lāzera stara ieslēgšana/izslēgšana - Netiešā mērījuma kalibrēšana (skatīt, Precizitātes pārbaude", Lappuse 480) - Mērķa rādiusa kalibrēšana - Ātrās dzesēšanas (GLM 150-27 C) Vērtību iestatīšana - Datuma un laika iestatīšana Mērvienību maiņa - Leņķa vienības maiņa - PR9360 aktivizēšana - Ierīces informācijas atvēršana

• Skaņas signāla ieslēgšana/izslēgšana
• Ieslēgšanas laika iestatīšana
• Automātiskās izslēgšanās laika iestatīšana Displeja spilgtuma iestatīšana
• Automātiskas ekrāna pagriešanas parādīšana/paslēpšana

» Īsi nospiediet taustiņu i turiet nospiestu taustiņu , lai atvērtu izvēlni

Pamatiestatījumi

Izvēlieties nepieciešamo iestatījumu, nospiežot taustiņu

Lai apstiprinātu izvēli, nospiediet taustiņu. Lai aizvērtu izvēlni "Pamatiestatījumi", nospiediet taustiņu vai taustiņu.

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju:

www.bosch-pt.com/manuals

Mērīšanas režīmu indikators

Funkciju izvēlnē ir pieejamas šādas funkcijas:

- garuma mērīšana; - laukuma mērīšana; - tilpuma mērīšana; - netiešā attāluma mērīšana;

netiešā augstuma mērīšana; divkāršā netiešā augstuma mērīšana; netiešā garuma mērīšana; trapeces mērīšana.

sienas laukuma mērīšana - iezīmēšanas funkcija - slīpuma mērīšana/digitālā līmeņrāža funkcija - nepārtraukta mērīšana.

478 | Latviešu

» Nospiediet taustiņu, lai atvērtu izvēlni "Funkcijas". » Ar taustiņu vai taustiņu atlasiet vajadzīgo mērīšanas funkciju.

Lai apstiprinātu izvēli, nospiediet taustiņu.

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju: www.bosch-pt.com/manuals

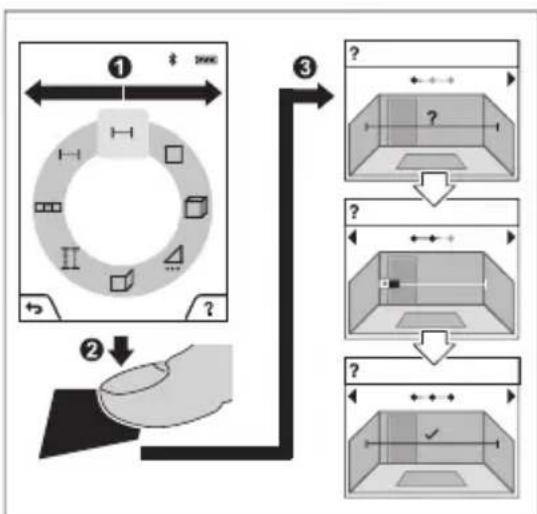

Iebūvētās palīgfunkcijas

Izvelieties » Nospiediet taustiņu, lai izvēlētos. Lai apstiprinātu izvēli, nospiediet taustiņu. Simbols Bluetooth® tiek parādīts displejā pelēkā krāsā.

USB interfeiss

GLM 150-27 C: datu pārsūtīšana, izmantojot USB saskarni

Caur mērinstrumenta Micro-USB pieslēgvietu var pārsūtīt datus uz noteiktām, ar USB interfeisu apgādātām ierīcēm (piemēram, uz datoru, piezīmjdatoru u.c.).

Izmantojot mikro USB kabeli, savienojiet mērinstrumentu ar datoru vai piezīmjdatoru. Jūsu datora vai piezīmjdatora operētājsistēma automātiski atpazīst mērinstrumentu kā ārējo papildu disku.

Kad mērinstruments ir savienots ar datoru vai klēpjdatoru, izmantojot mikro USB kabeli, tiek veikta litija jonu akumulatora uzlāde. Uzlādes laiks ir atkarīgs no uzlādes strāvas.

Precizitātes pārbaude

Regulāri pārbaudiet nolieces mērījuma un attāluma mērījuma precizitāti.

Lai iegūtu papildu informāciju, skatiet tiešsaistes ekspluatācijas instrukciju: www.bosch-pt.com/manuals

Kļūdas ziņojums

Mērījuma laikā mērinstruments vienmēr kontrolē, vai darbība ir pareiza. Ja ir noteikts defekts, displejā parādās tikai blakus redzamais simbols un mērinstruments izslēdzas. Tad ar sava izplatītāja starpniecību nogādājiet mērinstrumentu uz Bosch klientu apkalpošanas dienestu.

Apkalpošana un apkope

Apkope un tīrīšana

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā.

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Ļoti rūpīgi notīriet stara uztvērēja lēcu (20), lāzera izvadlūku (21) un kameru (22): raugiet, lai uz stara uztvērēja lēcas, lāzera izvadlūkas vai kameras nebūtu netīrumu.

Starojuma uztvērēja lēcas, lāzera izvadlūkas un kameras tīrīšanai izmantojiet tikai tīrīšanas līdzekļus, kas ir piemēroti fotoaparātu objektīvu tīrīšanai. Nemēģiniet tīrīt netīrumus no starojuma uztvērēja lēcas, lāzera izvadlūkas vai kameras ar smailiem priekšmetiem, kā arī slaucīt šīs daļas (saskrāpēšanas risks).

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā (24).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par tā rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas iela 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iepakojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos mērinstrumentus, uzlādes ierīces un akumulatorus sadzīves atkritumu tvertnē!

Tikai ES valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās mērierīces un uzlādes ierīces, saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskas un elektroniskas ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamo bīstamo vielu klātbūtnes dēļ.

Bosch Power Tools 1 609 92A 7PV| (30.05.2022)

482 | Lietuvių k.

Akumulatori/baterijas:

Litija-jonu:

Lūdzu ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt "Transportēšana", 481. lpp.).

Lai iebūvētos akumulatorus nogādātu utilizācijai, tos no izstrādājuma drīkst izņemt tikai speciālists. Neprasmīgi atverot korpusa apvalku, mērinstruments var tikt sabojāts.

Lai izņemtu akumulatoru no elektroninstrumenta, darbiniet to tik ilgi, līdz akumulators ir pilnīgi izlādēts. Lai izņemtu akumulatoru, izskrūvējiet skrūves no elektroninstrumenta korpusa un noņemiet korpusa apvalku. Lai izvairītos no īssavienojuma, pēc kārtas pa vienam atdaliet savienotājus no akumulatora un pēc tam izolējiet akumulatora izvadus. Arī tad, ja akumulators ir pilnīgi izlādēts, tajā saglabājas zināms paliekošs lādiņš, kas īssavienojuma gadījumā var radīt ievērojamu strāvu.
