Gaminio tipas	Lazerinis tolimatis
Prekės ženklas	Bosch
Modelis	DLE 40 Professional
Matmenys	58 x 100 x 32 mm
Svoris	0,18 kg
Maitinimas	4 AAA (LR03) 1,5 V baterijos arba KR03 1,2 V akumuliatoriai
Matavimo diapazonas	0,05 – 40 m
Tikslumas	±1,5 mm (tipinis)
Lazerio klasė	2
Lazerio tipas	635 nm, < 1 mW
Spindulio skersmuo	6 mm ties 10 m ; 24 mm ties 40 m
Autonomija	Iki 30 000 atskirų matavimų; 5 h nepertraukiamai
Automatinis išsijungimas	Lazeris po 20 s; prietaisas po 5 min
Darbinė temperatūra	-10 °C iki +50 °C (nepertraukiamai +40 °C)
Laikymo temperatūra	-20 °C iki +70 °C
Apsaugos klasė	IP54 (apsauga nuo dulkių ir vandens purslų)
Pagrindinės funkcijos	Ilgio, ploto, tūrio matavimas; nepertraukiamas matavimas; atmintis su sudėjimo/atimties funkcija
Atskaitos lygiai	Pasirenkamas priekinis arba galinis kraštas
Ekranas	Ekranas su įkrovos indikatoriumi, temperatūra, rezultatu, vienetu, atskaitos lygiu, lazerio aktyvavimu
Pridedami priedai	Apsauginis dėklas, dirželis, baterijos (4 x AAA)
Priežiūra ir valymas	Valyti minkšta, drėgna šluoste; nenaudoti tirpiklių; laikyti dėkle
Sauga	Nenukreipti spindulio į žmones ar gyvūnus; lazerio klasė 2
Atsarginės dalys ir remontas	Remontą atlieka kvalifikuotas personalas; originalios atsarginės dalys; prekės numeris 3 601 K16 300
Bendra informacija	Naudojamas viduje ir lauke; po smūgių rekomenduojama patikrinti tikslumą

Dažnai užduodami klausimai - DLE 40 Professional BOSCH

Kaip įjungti prietaisą?

Trumpai paspauskite Įjungimo/išjungimo mygtuką (13) arba Matavimo mygtuką (9). Lazerio spindulys dar neįjungtas.

Koks maksimalus matavimo atstumas?

Matavimo diapazonas yra nuo 0,05 m iki 40 m. Atstumas priklauso nuo apšvietimo sąlygų ir tikslinio paviršiaus atspindžio.

Kaip pakeisti atskaitos lygį?

Paspauskite mygtuką 12, kad matuotumėte nuo galinio krašto, arba mygtuką 1, kad nuo priekinio krašto. Ekrane rodomas pasirinktas lygis.

Ką daryti, jei ekrane rodoma 'Error'?

Patikrinkite kampą tarp spindulio ir taikinio (per aštrus), paviršiaus atspindį (per daug arba per mažai atspindintis), arba nuvalykite lazerio spindulio išėjimą (18) ir priėmimo ląstelę (19).

Kaip išmatuoti plotą?

Paspauskite mygtuką Ploto matavimas (4). Tada išmatuokite ilgį ir plotį paspausdami Matavimo mygtuką. Plotas rodomas automatiškai.

Ar galiu naudoti įkraunamas baterijas?

Taip, naudokite KR03 1,2 V akumuliatorius. Atkreipkite dėmesį, kad matavimų skaičius bus mažesnis nei naudojant 1,5 V baterijas.

Kaip ištrinti matavimo vertę?

Trumpai paspauskite Įjungimo/išjungimo mygtuką (13), kad ištrintumėte paskutinę vertę. Spauskite kelis kartus, kad ištrintumėte vertes atvirkštine tvarka.

Ką reiškia mirksinti baterijos piktograma?

Mirksinti baterijos piktograma rodo, kad įtampa per maža matavimams atlikti. Nedelsdami pakeiskite baterijas.

Ar prietaisas atsparus vandeniui?

Prietaisas turi IP54 apsaugą, o tai reiškia, kad jis apsaugotas nuo dulkių ir vandens purslų. Nenardinkite jo ir venkite per didelės drėgmės.

Kaip išvalyti prietaisą?

Naudokite minkštą, drėgną šluostę. Nenaudokite ploviklių ar tirpiklių. Ypač atsargiai valykite priėmimo ląstelę (19).

NAUDOJIMO INSTRUKCIJA DLE 40 Professional BOSCH

Lietuviškai.... Puslapis 158

中文 页 163

中文 页 168

한국어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

عربي 182

۱۸۸ صفحه فارسی

3|

4

C) Nepartrauktas merišanas režima maksimala darba temperatura ir +40 °C.

Neiegremdėjiet mėrinstrumentu ūdeni vai citos škidrumos.

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JI KITAM SAVININKUI.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
  ▶ Matavimo prietaisas tiekiamas su įspėjamuoju ženklu (matavimo prietaiso schemoje pažymėta numeriu 8).

▶ Jei įspėjamojo ženklo tekstas atspausdintas ne jūsų šalies kalba, prieš pradėdami prietaisą naudoti pirmą kar-tą, ant jo užklijuokite kartu su prietaisu pateiktą lipdu-ką jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spinduliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims.

▶ Jei i akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio.
▶ Nedarykite joklązerinio įtaiso pakeitimų.
▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spin- dulių ir apsunkina spalvų matymą.
Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiuju priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.

Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Gaminio ir techninių duomenų aprašas

Atverskite išlankstomaji lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukciją, palikite ši lapą atverstą.

Prietaiso paskirtis

Matavimo prietaisas skirtas nuotoliui, ilgiui, aukščiui, atstumui matuoti ir plotui bei tūriui apskaičiuoti. Matavimo prietaisas skirtas matuoti viduje ir lauke.

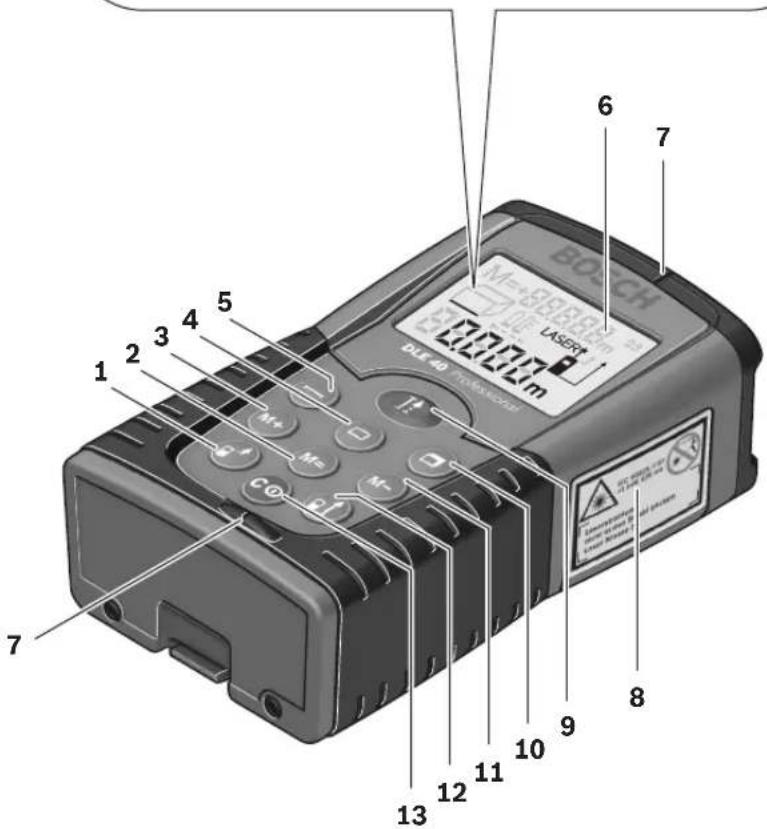

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

1 Matavimo prietaiso priekinio krašto bazinės plokštumos mygtukas
2 Atminties iškvietimo mygtukas „M=“
3 Atminties sudėties mygtukas „M+“
4 Ploto matavimo mygtukas
5 Ilgio matavimo mygtukas
6 Ekranas
7 Pagalbiniai nusitaikymo grioveliai
8 Jspėjamasis lazerio spindulio ženklas
9 Matavimo ir nuolatinio matavimo mygtukas

10 Túrio matavimo mygtukas

11 Atminties atimties mygtukas „M-“

12 Matavimo prietaiso užpakalinio krašto bazinės plokštumos mygtukas

13 Jjungimo-išjungimo mygtukas, atminties ir trynimo mygtukas

14 1/4" sriegis

15 Bateriju skyriaus dangtelio fiksatorius

16 Bateriju skyriaus dangtelis

17 Serijos numeris

18 Lazerio spindulio išėjimo anga

19 Prièmimo lešis

20 Stovas*

21 Lazerio matymo akiniai*

22 Lazerio nusitaikymo lentelé*

23 Rankena prietaisui nešti*

24 Apsauginis krepšys

* Pavaizduota ar aprašyta papildoma iranga i standartini komplektą nejeina.

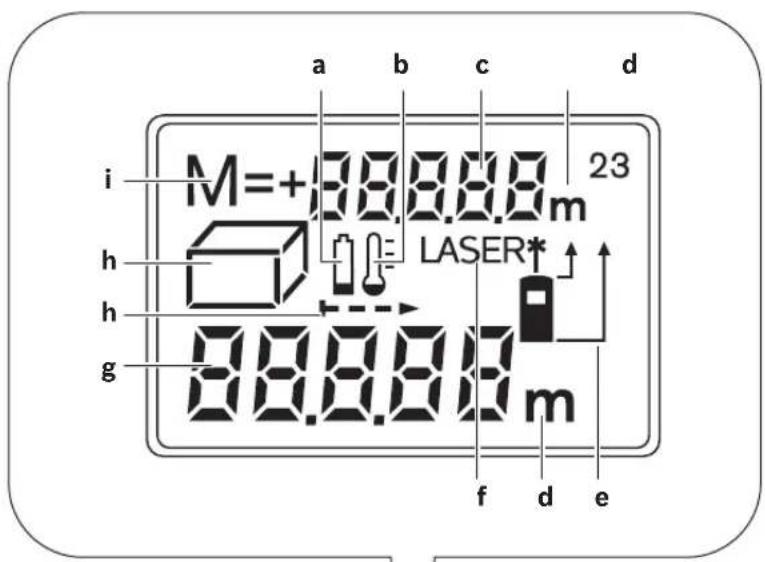

Ekrano simboliai

a Baterijų įkrovos indikatorius
b Jspėjamasis temperatūros simbolis
c Matavimo verté/rezultatas
d Matavimo vienetas
e Baziné matavimo plokštuma
f Lazeris jjungtas

Lietuviškai | 159

g Atskira matavimo vertė (matuojant ilgi: rezultatas)

h Matavimo funkcijos

— Ilgio matavimas
→ Nuolatinis matavimas
□ Ploto matavimas
Túrio matavimas

i Matavimo verčių išsaugojimas

Techniniai duomenys

Skaitmeninis lazerinis atstumo matuoklis	DLE 40Professional
Gaminio numeris	3 601 K16 300
Matavimo ribos	0,05 -40 mA)
Matavimo tikslumas (tipinis) ± 1,5 mm	B)
Mažiausias rodmens vienetas 1 m m
Darbinė temperatūra	-10°C...+50°C
Sandėliavimo temperatūra	-20°C...+70°C
Maks. santykinis oro drėgnis	90%
Lazerio klasė	2
Lazerio tipas	635 nm, <1 mW
Lazerio spindulio skersmuo (esant 25°C) apie
-10m a t s t u m u	6 mm
-40m a t s t u m u	24 mm
Baterijos	4 x 1,5 VLR03 (AAA)
Akumuliatoriai	4 x 1,2 VKR03 (AAA)
Baterijos eksploatavimo trukmė apie
- a t s k i r ů matavimų	30000D)
- nuolatinio matavimo	5 v a lD)
Automatinis išjungimas maždaug po
- L a z e r i o	20 s
- Matavimo prietaiso (be matavimo)	5 min
Svoris pagal „EPTA-Procedure 01/2003"	0,18 kg
Matmenys	5 8 x 1 0 0 x 3 2 m m
Apsaugos tipas (išskyrus baterijų skyrelį)	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)

A) Veikimo nuotolis tuo didesnis, kuo geriau lazerio šviesa atspindima nuo nusitaikymo objekto paviršiaus (sklaidant, o ne atspindint veidrodiniu principu) ir kuo šviesesnis yra lazerio taškas palyginti su aplinkos šviesumu (vidaus patalpose, prieblandoje). Esant nepalankioms sąlygoms (pvz., matuojant lauke, kai tiesiogiai šviečia saulé) gali reikti nau-doti nusitaikymo lentele.

B) Esant nepalankioms sąlygoms, pvz., intensyviai śviečiant saulei arba turint blogai atspindintį paviršių, didžiausias nuokrypis ± 10 mm, 40 m atstumu. Esant palankioms sąlygoms, nuokrypis ±0,05 mm/m.

C) Veikiant nuolatinio matavimo režimu aukščiausia darbinė temperatūra +40 °C.

D) Su 1,2-V akumuliatoriais galima atlikti mažiau matavimų nei su 1,5-V baterijomis.

Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 17, kad jį galima būtų vienareikšmiškai identifikuoti.

Montavimas

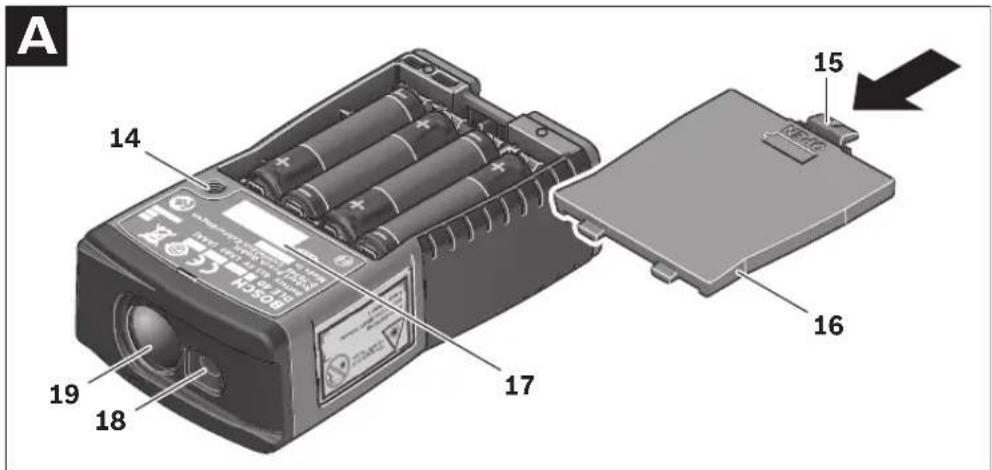

Bateriju idėjimas ir keitimas (žr. pav. A)

Naudokite tik šarmines mangano baterijas arba akumuliatorius.

Su 1,2-V akumuliatoriais galima atlikti mažiau matavimų nei su 1,5-V baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 16, paspauskite fiksatorių 15 rodyklės kryptimi ir nuimkite baterijų skyriaus dangtelį. Jėkite kartu su prietaisu tiekiamas baterijas. Atkreipkite dėmesį, kad poliai būtų nukreipti, kaip nurodyta baterijų skyrelyje.

Ekrane pasirodžius baterijos simboliui -dar galima atlikti mažiausiai 100 matavimų. Kai baterijos simbolis mirksi, baterija turite pakeisti, nes toliau matuoti nebegalima.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

- Jei ilgą laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Naudojimas

Parengimas naudoti

▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baige su prietaisu dirbti, ji išjunkite. Lazerio spindulys gali apakinti kitus žmones.
▶ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių poveikio.
▶ Saugokite prietaisą nuo aukštos temperatūros ir temperatūros svyravimų. Pzv., nepalikite jo ilgą laiką automobilyje. Esant dideliems temperatūros pokyčiams, prieš naudodami prietaisą leiskite jo temperatūrai susivienodinti su aplinkos temperatūra.
▶ Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtumėte atlikti tikslumo patikrinimą (žr. „Prietaiso tikslumo tikrinimas“, 162 psl.).

ljungimas ir išjungimas

▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, ji išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Norédami matavimo prietaisą ijungti, trumpai paspauskite jungimo-išjungimo mygtuką 13 arba matavimo mygtuką 9. ljungus matavimo prietaisą, lazerio spindulys dar néra jjungtas. Norédami prietaisą išjungti, ilgai spauskite jungimo-išjungimo mygtuką 13.

Jei maždaug 5 min nebuvo nuspaustas joks matavimo prieta- so mygtukas, prietaisas savaime išsijungia – taip yra tausoja- ma baterija.

Jei matavimo vertė buvo išsaugota, tai prietaisui automatiškai išsijungus, ji išlieka. Matavimo prietaisą vėl jjungus, ekrane rodoma „M“.

160 | Lietuviškai

Matavimas

Jungus matavimo prietaisą, automatiškai jsijungia ilgio mata- vimo funkcija. Kitas matavimo funkcijas galite nustatyti spaus- dami atitinkamos funkcijos mygtuką (žr. „Matavimo funkcijos“, 160 psl.).

Kiekvieną kartą jjungus matavimo prietaisą, kaip bazinė plokštuma iš karto būna nustatytas matavimo prietaiso užpakalinis kraštas. Kaip pakeisti bazinę plokštumą, skaitykite „Bazinės plokštumos pasirinkimas (žiūr. pav. B–C)“, 160 psl.

Pasirinkus matavimo funkcija ir bazinę plokštumą, spaudžiant matavimo mygtuką 9 atliekami kiti žingsniai.

Matavimo prietaisą pasirinkta bazine matavimo plokštuma padėkite ant norimos matavimo linijos (pvz., sienos).

Kad jjungtumete lazerio spindulj, trumpai paspauskite mata- vimo mygtuka 9.

▶ Nenukreipkite lazerio spindulio i kitus asmenis ar gyvūnus ir nežiūrėkite i lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Nusitaikykite lazerio spinduliu j nusitaikymo paviršių. Kad pradėtumėte matavimą, trumpai paspauskite matavimo myg-tuką 9.

Esant nuolatinio matavimo funkcijai, matavimas pradedamas iškart jjungiant funkcija.

Matavimo vertė paprastai parodoma maždaug po 0,5 s, vėliausiai po 4 s. Matavimo trukmė priklauso nuo atstumo, šviesos sąlygų ir nusitaikymo paviršiaus atspindžio. Apie mata-vimo pabaiga praneša garsinis signalas. Matavimui pasibai-gus, lazerio spindulys išjungiamas automatiškai.

Jei nusitaikius, maždaug per 20 s neatliekamas joks matavimas, kad būtų taupomos baterijos, prietaisas išsijungia automatiškai.

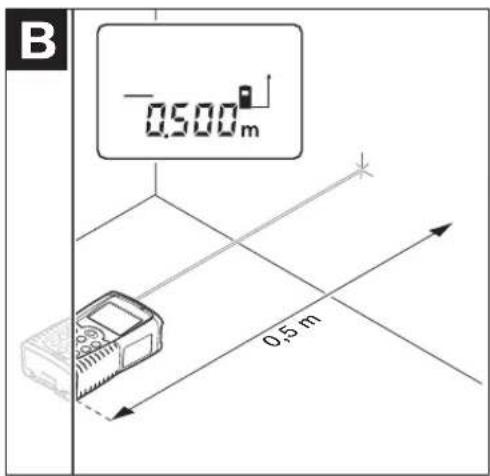

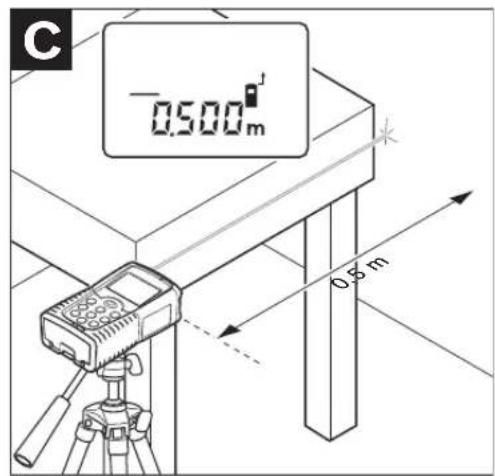

Bazinės plokštumos pasirinkimas (žiūr. pav. B-C)

Matavimui atlikti galite pasirinkti vieną iš dviejų bazinių plokštumu:

• N o r édami matuoti nuo matavimo prietaiso užpakalinio krašto (pvz., dedant prie sienos), spauskite mygtuką 12.
• Norédami matuoti nuo matavimo prietaiso priekinio krašto (pvz., matuojant nuo salo krašto), spauskite mygtuką 1.

Ekrane rodoma pasirinkta bazinė plokštuma. Kiekvieną kartą jjungus matavimo prietaisą, iš karto būna nustatyta matavimo prietaiso užpakalinio krašto bazinė plokštuma.

Matavimo funkcijos

Ilgio matavimas

Norédami matuoti ilgi, paspauskite mygtuką 5. Ekrane rodomas ilgio matavimo simbolis —

Norėdami nusitaikyti ir matuoti, vieną kartą trumpai paspauskite matavimo mygtuką 9.

Ekrano apačioje parodoma mata- vimo vertė.

Ploto matavimas

Norėdami matuoti plotą, paspauskite mygtuką 4. Ekrane rodomas ploto matavimo simbolis □

Tada vieną po kito išmatuokite ilgj ir plotj, kaip aprašyta ilgio matavimo skyrelyje. Tarp dviejų matavimų lazerio spindulys lieka jjungtas.

Pasibaigus antrajam matavimui, plotas apskaičiuojamas automatiškai ir parodomas ekrane. Paskutinė atskiro matavimo vertė rodoma ekrano apačioje, o galutinis rezultatas viršuje.

Túrio matavimas

Norėdami matuoti tūrj, paspauskite mygtuką 10. Ekrane rodomas tūrio matavimo simbolis

Tada vieną po kito išmatuokite ilgj, plotį ir aukštį, kaip aprašyta ilgio matavimo skyrelyje. Tarp trijų matavimų lazerio spindulys lieka jungtas.

Pasibaigus trečiajam matavimui, tūris apskaičiuojamas automatiškai ir parodomas ekrane. Paskutinė atskiro matavimo vertė rodoma ekrano apačioje, o galutinis rezultatas viršuje.

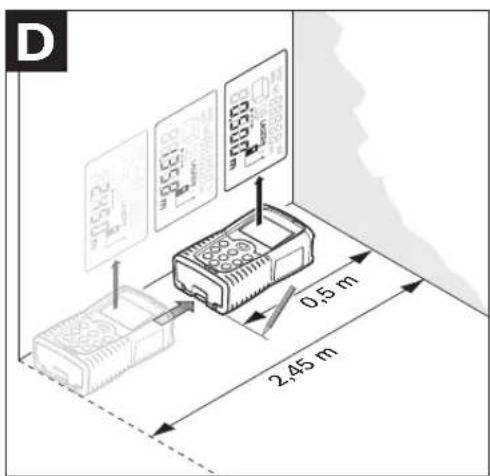

Nuolatinis matavimas (žr. pav. D)

Atliekant nuolatinj matavimą, matavimo prietaisą galima artinti link nusitaikymo taško, artinant matavimo vertė atnaujinama maždaug kas 0,5 s. Pvz., jūs galite tolti nuo sienos iki tam tikro norimo atstumo – ekrane visada bus rodoma esamas nuotolis.

Kad prietaisas atliktų nuolatinį matavimą, pirmiausia pasirinkite ilgio matavimo funkciją ir spauskite mygtuką 9 tol, kol ekrane pasirodys nuolatinio matavimo simbolis : Lazeris jungiamas ir matavimas pradedamas iškart.

Vedžiokite matavimo prietaisą tol, kol ekrano apačioje atsiras norima nuotolio vertė.

Trumpai paspaudus mygtuka 9, nuolatinis matavimas nutraukiamas. Ekrano apačioje parodoma

paskutinė matavimo vertė. Ilgai spaudžiant mygtuką 9 vėl įsi-jungia nuolatinio matavimo režimas.

Po 5 min. nuolatinis matavimas automatiškai išsijungia. Ekrano apačioje rodoma paskutinė matavimo vertė.

Matavimo verčių trynimas

Trumpai paspaude mygtuką 13 galite ištrinti visose matavimų funkcijose nustatytas paskutines atskiras matavimų vertes. Kelis kartus trumpai paspaudus mygtuką, atskiros matavimų vertės ištrinamos atbuline tvarka.

Atminties funkcijos

Matavimo prietaisą išjungus, atmintyje esanti vertė išlieka.

Lietuviškai | 161

Matavimo verčių išsaugojimas/sudėtis

Kad atitinkamai pagal vykdomą matavimo funkciją išsaugotumėte aktualią ilgio, ploto ar tūrio matavimo vertę, paspauskite atminties sudėties mygtuką 3. Kai tik vertė išsaugoma, ekrane atsiranda raidė „M“, o už jos trumpai sumirksi ženklas „+“.

Jei atmintyje jau yra išsaugota vertė, tai naujoji vertė pridedama prie atminties turinio, bet tik tuomet, jei sutampa verčių matavimo vienetai.

Pvz., jei atmintyje yra ploto vertė, o esamoji matavimo vertė yra tūrio vertė, tai pridėti nebus galima. Ekrane trumpai mirksi „Error“.

Matavimo verčių atimtis

Kad iš atmintyje esančios vertės atimtumėte aktualią matavimo vertę, paspauskite atminties atimties mygtuką 11. Kai tik vertė atimama, ekrane atsiranda raidė „M“, o už jos trumpai sumirksi ženklas „-“.

Jei atmintyje jau yra išsaugota kokia nors vertė, tai naują vertę galima atimti tik tuomet, jei sutampa verčių matavimo vienetai (žr. „Matavimo verčių išsaugojimas/sudėtis“).

Išsaugotos vertės parodymas

Kad ekrane būtų parodyta atmintyje esanti vertė, paspauskite atminties iškvietimo mygtuką 2. Ekrane atsiranda „M“. Jei ekrane parodoma atmintyje esanti vertė „M“, tai paspaudę atminties sudėties mygtuką 3, ją galite padvigubinti arba, paspaudę atminties atminties mygtuką 11 nustatyti nulį.

Atminties trynimas

Norėdami ištrinti atmintį, pirmiausiai paspauskite atminties iškvietimo mygtuką 2, kad ekrane atsirastų „M=“. Tada trumpai paspauskite mygtuką 13; ekrane „M“ neberodomas.

Darbo patarimai

Bendrosios nuorodos

Priémimo lešio 19 ir lazerio spindulio išėjimo angos 18 matuojant negalima uždengti.

Matavimo prietaiso matuojant judinti negalima (išskyrus nuolatinio matavimo funkcija). Todėl, jei galima, matavimo prietaisą padėkite prie arba ant matavimo taško.

Matuojama lazerio spindulio vidurio taške, net ir j nusitaikymo paviršių nusitaikius įstrižai.

Itaka matavimo diapazonui

Matavimo diapazonas priklauso nuo šviesos sąlygų ir nusitaikymo paviršiaus atspindžio. Dirbdami lauke arba šviečiant saulei, kad geriau matytumėte lazerio spindulį, naudokite akinius lazeriui matyti 21 (papildoma įranga) ir lazerio nusi-taikymo lentelę 22 (papildoma įranga), arba nusitaikymo plo-te padarykite šešėlj.

Itaka matavimo rezultatams

Dėl fizikinių veiksnių, matuojant įvairių paviršių plotus, mata- vimai gali būti klaidingi. Tai gali pasitaikyti, matuojant:

• permatomus paviršius (pvz., stikla, vandenj),
• veidrodinius paviršius (pvz., poliruotą metalą, stiklą),
• akytus paviršius (pvz., izoliacines medžiagas),
• struktūrinius paviršius (pvz., struktūrinį tinką, naturalų akmenį).

Jei reikia, matuodami šiuos paviršius naudokite lazerio nusi-taikymo lentelę 22 (papildoma jranga).

Matavimo vertei jtakos taip pat gali padaryti skirtingu temperatūru oro sluoksniai arba netiesiogiai sugauti atspindžiai.

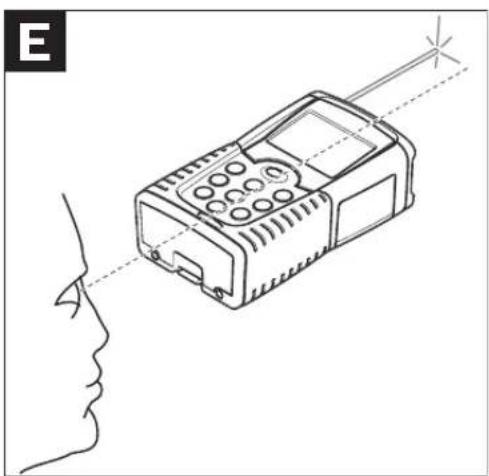

Nusitaikymas pagalbiniais nusitaikymo grioveliais (žr. pav. E)

Naudojantis pagalbiniais nusitaikymo grioveliais 7 palengvinamas nusitaikymas dideliu atstumu. Tuo tikslu žiū-rékite išilgai pagalbinių nusitaikymo griovelių, esančių matavi-mo prietaiso viršutinėje pusėje. Lazerio spindulys eina lygiagrečiai šiai žiūrėjimo linijai.

Naudojimas su trikoju stovu (žr. pav. C)

Stovas ypač reikalingas matuojant dideliu atstumu. Matavimo prietaisą 1/4" sriegiu 14 prisukite prie stovo 20 greitojo keitimo plokštelės arba prie standartinio trikojo stovo. Tvirtai užveržkite greitojo keitimo plokštės fiksuojamuoju varžtu.

Pasirinkdami stovo padėtį, nepamirškite, kad matavimas atliekamas arba nuo matavimo prietaiso užpakalinio, arba nuo priekinio krašto – priklausomai nuo pasirinktos bazinės plokštumos.

Gedimai – priežastys ir pašalinimas

Priežastis Pašalinimas
Ispėjamasis temperatūros simbolis (b) mirksi, matuoti negalima

Matavimo prietaiso temperatūra Palaukite, kol matavimo yra už darbinės temperatūros nuo prietaisas pasieks darbi- 10°C i ki + 50°C r ib u (veniēt temperatūra nuolatinio matavimo režimu +40 °C).

Įspėjamasis baterijos simbolis (a) dega

Bateriju įtampa krenta (matuoti dar galima)

Pakeiskite baterijas

Ispėjamasis baterijos simbolis (a) mirksi, matuoti negalima

Per žema baterijų įtampa	Pakeiskite baterijas
Ekrane mirksi rodmenys „Error“ ir „----“
Per smailus kampas tarp lazerio spindulio ir nusitaikymo linijos.	Padidinkite kampa tarp lazerio spindulio ir nusitaikymo linijos

Nusitaikymo paviršius atspindi per stipriai (pvz., veidrodis) arba per silpnai (pvz., juoda medžiaga), arba per stipri aplinkos šviesa.

Naudokite lazerio nusitaikymo lentelę 22 (priedas)

162 | Lietuviškai

Priežastis Pašalinimas

Aprasojusi lazerio išėjimo anga18 arba priėmimo lęšis 19(pvz., greitai kintant tempera-tūrai).	Minkštu skudurėliu nusausinkite lazerio išėjimo angą 18 arba priėmimo lęšį 19
Apskaičiuota vertė yra didesnė už 99999 m/m2/m3.	Apskaičiavimą atlikite etapais

Ekrane viršuje mirksi rodmuo „Error“

Sudedamos/atimamos skirtingų matavimo vienetų matavimo vertės

Sudėkite/atimkite tik vienody matavimo vienetų matavimo vertes

Nepatikimi matavimo rezultatai

Nevienodai atspindi nusitaikymo paviršius (pvz., vanduo, stiklas).	Nusitaikymo paviršių apdenkite
Uždengta lazerio išėjimo anga 18 arba priėmimo lęšis 19.	Lazerio išėjimo angą 18 arba priėmimo lęšį 19 laikykite atidengtą

Nelogiški matavimų rezultatai

Nustatyta netinkama bazinė plokštuma	Pasirinkite matavimui tinkamą bazinę plokštu-mą
Kliūtis lazerio spindulio trajektorijoje	Lazerio taškas turi būti ant nusitaikymo pavir-šiaus.

Matavimo prietaisas kiekvieno matavimo metu kontroliuoja, ar funkcija atliekama tinkamai. Nustačius defektą, ekrane mirksi tik šalia pavaizduotas simbolis. Tokiu atveju arba nepašalinus gedimo aukščiau aprašytomis priemonėmis, reikia kreiptis j prekybos atstovą, kad matavimo prietaisas būty pristatytas j Bosch klientų aptarnavimo skyrių.

Prietaiso tikslumo tikrinimas

Norėdami patikrinti matavimo prietaiso tikslumą, atlikite šiuos veiksmus:

• Pasirinkite nekintamą, mażdaug nuo 3 iki 10 m ilgio matavimo atstumą, kurio ilgis jums tiksliai žinomas (pvz., patalpos plotis, durų anga). Matavimo atstumas turi būti patalpos viduje, matavimo nusitaikymo paviršius lygus ir gerai atspindintis.
• Išmatuokite šj atstumą 10 kartų iš eilės.

Atskirų matavimų nuokrypis nuo vidutinės vertės turi būti ne didesnis kaip ±2,0 mm. Užregistruokite matavimo rezultatus protokole, kad vėliau galėtumėte palyginti tikslumą.

Priežiūra ir servisas

Priežiūra ir valymas

Sandėliuokite ir transportuokite matavimo prietaisą tik jdėję jį komplekte esantį apsauginį krepšį.

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius skys- čius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių.

Ypatingai prižiūrėkite priėmimo lešį 19 – taip pat rūpestingai, kaip prižiūrimi akiniai arba fotoaparato lešis.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite dešimtženklį gaminio numerį, nurodytą prietaiso firminėje lentelėje.

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje 24.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsu gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Lietuva

Bosch jrankiy servisas

Informacijos tarnyba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti su- renkami ir perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų, akumuliatorių bei baterijų nemeskite j buitinių atliekų kontinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

Galimi pakeitimai.

中文

安全规章
