DLE 40 Professional - 激光笔 BOSCH - 免费用户手册
免费查找设备手册 DLE 40 Professional BOSCH PDF格式.
| 产品类型 | 激光测距仪 |
| 品牌 | 博世 |
| 型号 | DLE 40 Professional |
| 尺寸 | 58 x 100 x 32 毫米 |
| 重量 | 0.18 千克 |
| 电源 | 4节AAA电池(LR03) 1.5伏或KR03充电电池 1.2伏 |
| 测量范围 | 0.05 – 40 米 |
| 精度 | ±1.5 毫米 (典型) |
| 激光等级 | 2 |
| 激光类型 | 635 纳米, < 1 毫瓦 |
| 光束直径 | 6毫米（10米处）；24毫米（40米处） |
| 续航时间 | 最多30,000次单次测量；连续5小时 |
| 自动关闭 | 激光20秒后；设备5分钟后 |
| 工作温度 | -10°C 至 +50°C（连续工作+40°C） |
| 存储温度 | -20°C 至 +70°C |
| 防护等级 | IP54（防尘防溅水） |
| 主要功能 | 长度、面积、体积测量；连续测量；带加减功能的记忆 |
| 基准参考点 | 可选择前缘或后缘 |
| 显示 | 带电量、温度、结果、单位、基准参考点、激光开启指示的显示屏 |
| 附带配件 | 保护套、手带、电池（4节AAA） |
| 维护与清洁 | 用柔软湿布清洁；请勿使用溶剂；存放于保护套中 |
| 安全 | 请勿将光束对准人或动物；激光等级2 |
| 备件与可维修性 | 由合格人员进行维修；原厂备件；产品编号3 601 K16 300 |
| 一般信息 | 室内外使用；建议撞击后检查精度 |
常见问题 - DLE 40 Professional BOSCH
用户关于以下问题的提问 DLE 40 Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 激光笔 免费PDF格式！查找您的手册 DLE 40 Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DLE 40 Professional 品牌 BOSCH.
用户手册 DLE 40 Professional BOSCH
必须阅读并注意所有说明，从而安全可靠地使用测量仪。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明书，并在转交测量仪时将本说明书一起移交。
注意 - 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。

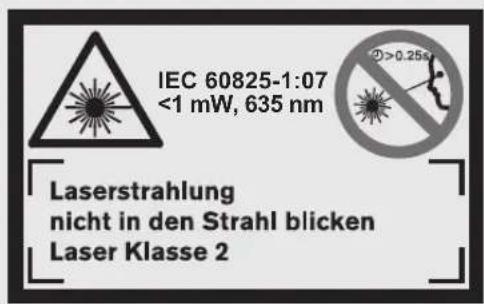

本测量仪器上贴着一个警戒牌（参考仪器详解图上，以号码8标示的部位）。
如果警戒牌不是以贵国语言书写的，在首度使用仪器之前，先将以贵国语言书写的贴纸贴在该警戒牌上。
不要将激光束指向人或动物，请勿直视激光束。它会扰乱旁人的视觉能力，造成事故或者伤害眼睛。
▶ 如果激光光束射进您的眼睛，请有意识地闭上眼睛并马上将头转出激光光束范围。
▶ 请不要对激光装置进行任何更改。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
▶ 不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。测量仪器内可能产生火花并点燃粉尘和气体。
产品和功率描述
请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。
按照规定使用机器
本仪器适用于测量距离，长度，高度和间距。也可以使用本仪器计算面积和体积。本测量仪器适合在室内和户外执行测量的工作。
插图上的机件
机件的编号和仪器详解图上的编号一致。
1 把固定参考点设定在仪器前缘的按键
2 记录值呼叫键 "M="
3 储存 - 合并键 "M+"
4 面积测量的按键
5长度测量的按键
6显示屏
7 对准辅助记号
8 激光警戒牌
9 测量和持续测量按键
10 体积测量的按键
11 储存 - 删减键 "M - "
12 把固定参考点设定在仪器后缘的按键
13 起停按键和储存 - 删除按键
14 1/4" 螺孔
15 电池盒盖的固定扳扣
16 电池盒盖
17 序列号码
18 激光放射口
19接收透镜
20三脚架
21 激光辨识镜 *
22 激光瞄准靶 *
23 拎环 *
24 保护套
*图表或说明上提到的附件，并非包含在供货范围中。
显示图
a 电池的显示灯
b 温度警告标志
c测量值 / 结果
d 测量单位
e 测量的固定参考点
f激光已经启动
g 单一测量值 （在测量长度时：结果）
164|中文
h 测量功能
一 长度测量
→ 持续测量
面积测量
体积测量
i记忆测量值
技术数据
| 数字式激光测距仪 DLE 40Professional | |
| 物品代码 3 601 K16 300 | |
| 测量范围 | 0.05 - 40 米A) |
| 测量精度 (一般) | ±1.5 毫米B) |
| 最小显示单位 1 毫米 | |
| 工作温度范围 | 10°C...f) |
| 储藏温度范围 | -20°C...+ |
| 最大相对空气湿度 | 90% |
| 激光等级 | 2 |
| 激光种类 | 635 纳诺米,<1 毫瓦 |
| 激光束直径 (在摄氏25度)约 | |
| -在10米远处 | 6毫米 |
| -在40米远处 | 24毫米 |
| 电池 | 4×1.5伏特LRO3 |
| 充电电池 | 4×1.2伏特KRO3 |
| 电池使用寿命约 | |
| -单一测量 | 30000D) |
| -持续测量 | 5小时D) |
| 过了以下时间后自动关闭功能会发挥作用 | |
| -激光 | 20秒 |
| -测量仪 (不测量时) | 5分 |
| 重量符合 EPTA-Procedure01/2003 | 0.18公斤 |
| 尺寸 | 58×100×32毫米 |
| 保护等级 (不包含电池盒) | IP 54 (防尘埃和防水花) |
A）激光在目标表面的抛回（散射，非反射）效果越好，它的射程就越远。如果激光的亮度超过周围环境的亮度（例如在室内，或黄昏时），也可以加强射程。在条件不佳的工作环境下（例如在烈日下进行测量时），最好使用激光瞄准靶。
B) 如果工作环境不理想，例如日照强烈或者目标表面的反射度不良，在 40 米远处的最大测量误差为 ±10 毫米。在有利的工作环境下，测量误差约为 ±0.05 毫米 / 米。
C) 执行持续测量时，最高的工作温度为摄氏 40 度。
D) 如果使用 1.2 伏特的充电电池、仪器的测量次数会比使用 1.5 伏特的电池来得少。
仪器铭牌上的序列号码（仪器详解上标示著 17 的位置）便是仪器的识别码。
安装
安装 / 更换电池 （参考插图 A）
只能使用碱性锰电池或充电电池。
如果使用1.2伏特的充电电池，仪器的测量次数会比使用1.5伏特的电池来得少。
打开电池盒盖 16 时，先朝着箭头的方向推压固定扳扣 15，接著再取出电池盒盖。安装好附带的电池。安装时请注意电池极性的正确安装方向，电池盒中有正确的安装参考图。
如果电池图形 ☐ 首度出现在显示屏上，那么至少还可以进行 100 次的测量工作。如果电池图形已经开始闪烁便须更换电池。此时已经无法继续使用仪器测量。
务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。
▶ 不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。
正式操作
正式操作仪器
(A) A看管好已经开动的仪器。使用完毕后务必随手关闭 (A) A仪器。激光可能扰乱旁人的视线。
▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。
不可以剧烈地撞、摔测量仪。经过强烈的外力冲撞后，必须检查测量仪的测量精度，然后才能够继续使用测量仪（参考“检查仪器的测量准确度”，页数167）。
开动 / 关闭
看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。
开动测量仪，短暂地按住起停开关按键 13 或测量按键 9。开动测量仪时，激光尚未被启动。
关闭测量仪，按住起停开关按键 13，得让手指头在按键上停留一段时间。
如果未按下探测仪上的任何按钮，5分钟后探测仪会自动关闭以保护电池。
记忆下来的测量值，会在自动关机之后被保留。当再度开动仪器时，显示屏上会出现 "M" 的记号。
测量过程
开动之后，测量仪是被设定在长度测量的功能上。您可以使用各别的功能按键，来选择其它的功能（参考“测量功能”，页数165）。
开机后的测量基本面是设定在测量仪的后缘上。欲改变基本面可以参考“选择基本面（参考插图B C)”，页数165。
在设定好测量的功能和需要的测量基本面之后，可以使用测量按键 9 来进行其它的测量步骤。
把测量仪（已经选择好）的固定参考点靠在测量线上（例如墙壁）。
短暂地按住测量按键 9 便可以启动激光光束。
- 不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。
以激光束瞄准目标。重新按一下测量按键 9 以启动测量功能。
选择了持续测量的功能之后，只要一开机仪器便开始测量。
通常在 0.5 秒之内会显示测量值，最迟在 4 秒钟之后会出现测量值。测量时间的长短是由测量的距离，光线的强弱以及目标表面的反射状况等因素来决定。测量结束后仪器会发出提示声讯。完成测量之后仪器会自动关闭激光。
如果在做好瞄准工作之后未马上进行测量，约 20 秒后激光会自动关闭以便保护电池。
选择基本面（参考插图 B - C）
测量时可以选择二个不同的固定参考点：
- 按下把固定参考点设定在仪器后缘的按键 12（例如把仪器靠在墙上测量时）。
- 按下把固定参考点设定在仪器前缘的按键 1（例如从桌缘开始测量时）。
显示屏上会出现设定的固定参考点。开机时，固定参考点是设定在仪器的后缘上。
测量功能
长度测量
进行长度测量时必须按下按键 5。显示屏上会出现长度测量的符号一。
进行瞄准和进行测量时必须各按一次测量按键 9。
测量结果会出现在显示屏的下端。
测量面积
进行面积测量时必须按下按键 4。显示屏上会出现面积测量的符号 □。
使用测量长度的方式，先后测量该面积的长和宽。在进行长，宽测量时，激光都是开着的。
当您完成第二个测量步骤后，仪器会自动进行运算并显示运算所得的面积。最后一次的测量值会出现在显示屏的下端，运算结果则显示在显示屏的上方。
体积测量
进行体积测量时必须按下按键 10。显示屏上会出现体积测量的符号
使用测量长度的方式，先后测量该面积的长，宽和高。在进行长，宽，高测量时，激光都是开着的。
当您完成第三个测量步骤后，仪器会自动进行运算并显示运算所得的体积。最后一次的测量值会出现在显示屏的下端，运算结果则显示在显示屏的上方。
持续测量（参考插图D）
进行持续测量时可以将测量仪器移向测量目标。此时每 0.5 秒仪器便会更新一次测量值。例如您可以根据需要测量到墙壁的距离，仪器上随时会显示最新的距离。
进行持续测量时得先选择长度测量功能，接著再按住按键 9 至显示屏上出现针对持续测量的显示图 ……为止。此时已经启动激光，可以马上进行测量。
移动仪器至需要的距离出现在显示屏下端为止。
轻按按键 9 便可以结束持续测量。最后一次的测量值会出现在显示屏的下端。再度按按键 9（必须让手指头在按键上停留一段时间）又可以重新开始进行持续测量。
5 分钟后仪器会自动关闭持续测量功能。但是最后一次的测量值会出现在显示屏的下端。
取消测量值
不论您正在使用哪一种测量功能，只要轻按按键 13 便可以取消最后一次的单一测量值。连续地轻按这个按键，可以由后往前逐一删除各个单一测量值。
储存功能
关闭测量仪之后，储存在记忆体中的各测量值会被保留。
166|中文
储存 / 合并测量值
按下储存－合并键3可以储存目前的测量值。根据选择的功能不同，被储存的值可能是长度，面积或体积。只要一被存入测量值，显示屏上便会出现“M”符号，该符号后面的“+”号也会快闪一下。
如果记忆体中已经存在一笔记录，新存入的测量值会被并入已经存在的值中。合并的前提是，这两笔测量值必须具备相同的测量单位。
举例来说，如果记忆体中已经储存了一个面积值，而目前的测量值是体积值，此时仪器无法进行合并，显示屏上会短暂地闪烁“Error”。
删减测量值
按下储存－删减键 11，可以从储存的测量值中减去目前的测量值。一执行完删减的工作，显示屏上便会出现 "M" 符号，该符号后面的 “-” 号也会快闪一下。
如果记忆体中已经存在一笔记录，仪器会从已经存在的值中删去新存入的测量值。进行删减的前提是，这两笔测量值必须具备相同的测量单位（参考“储存/合并测量值”）。
显示储存值
按下记录值呼叫键 2，便可以显示储存在记忆体中的测量值。此时显示屏上会出现 "M=" 符号。当 "M=" 的旁边出现记忆值后，您可以按下储存 - 合并键 3 来加倍记忆值，或者按下储存 - 删减键 11 让记忆值归零。
删除记忆值
删除记忆值时先按下记录呼叫键 2，此时显示屏上会出现 "M=" 的符号，紧接着再轻按按键 13；显示屏上便不再出现 "M"。
有关操作方式的指点
一般性的指示
测量时不可以遮盖住接收透镜 19 和激光发射口 18。测量时不可以移动测量仪器（例外，使用持续测量功能时）。因此，最好把测量仪器摆放在测量点上。
本仪器是利用激光光束的中心点进行测量，进行斜线瞄准时也不例外。
影响测量范围的因素
测量范围会受光线的明暗，以及目标表面的反射特性等因素影响。当您在户外或者在日照强烈的环境中进行测量时，可以佩戴激光辨识镜 21（附件）和使用激光瞄准靶 22（附件）以方便辨识激光，或者也可以遮暗目标表面。
影响测量结果的因素
基于物理原理，不能排除在某些特定的物表进行测量时会产生误差。例如：
- 透明的表面 （玻璃，水等），
- 会反射的表面 （经过抛光的金属，玻璃），
- 多孔的表面 （例如隔离材料），
- 有纹路的表面 （例如粗糙的灰泥墙，天然石）。
必要时得在这些物表放置激光瞄准靶 22（附件）。
此外有温差的空气层和间接的反射都可能影响测量值。
使用对准辅助记号瞄准 （参考插图 E）
如果测量距离大时可以使用对准辅助记号 7 帮助瞄准。把目光集中在测量仪器的对准辅助记号上。此时激光光束应该会和您的视线平行。
使用三脚架工作（参考插图 C）
当测量目标位在远处时，则必须使用三脚架。把测量仪上的 1/4" 螺孔 14 安插在三脚架 20 的快速更换板上。或者您也可以使用一般市面上的照相机三脚架。
进行测量时不可以移动测量仪器（使用持续测量功能时为例外）。因此尽可能把测量仪器放在测量点上或靠在测量点上。
故障 - 原因和处理措施
原因 处理措施
温度警告标志（b）开始闪烁，无法继续测量
| 测量工具的温度位在工作温度 停下工作静待测量仪范围,摄氏零下10度到摄氏 的温度回升到工作温50度,之外(执行持续测量时 度范围内。的温度上限为摄氏40度)。 | |
| 出现电池电量警告标志(a) | |
| 电池的电压开始减弱 更换电池(尚可继续测量)。 | |
| 电池电量警告标志(a)开始闪烁,无法继续测量 | |
| 电池的电压太微弱 更换电池 | |
| 在显示屏上出现"Error"和"----"等提示激光和目标之间的角度太狭小。加大激光和目标之间的角度。 | |
| 目标的反射太强(例如镜子),使用激光瞄准靶22太弱(例如黑色物料)或者周围环境太亮。 | |
| 激光发射口18或接收透镜19使用柔软的布擦干激光发射口18和接收温差变化)。透镜19。 | |
| 运算值超过99999米/平方米把总运算分割成数个/立方。过度运算过程 |
原因 处理措施
| 显示屏的上端出现闪烁的"Error"提示 | |
| 合并/删减不同测量单位的测量值。 | 只能合并/删减相同测量单位的测量值。 |
测量值不准确
| 目标无法正确反射(例如水,盖住目标。玻璃)。 |
| 激光发射口 18 和接收透镜 19 被遮盖住了。 | 拿开激光发射口 18 和接收透镜 19 前的遮盖物。 |
测量结果不可靠
| 设定了错误的固定参考点。选择适合测量功能的固定参考点。 |
| 在激光的射程中存在障碍物。 | 激光点必须完全投射在目标表面。 |
每次进行测量时，测量仪器会自动监控运作功能。如果发现故障，左侧的图形会在显示屏上闪烁。当显示屏上出现这个图形，或者无法以上述的处理措施排除故障，必须把仪器交给经销商或博世顾客服务中心修理。
检查仪器的测量准确度
您可以采取以下的方法检查测量仪器的测量准确度：
- 选择一个您本人非常熟悉而且不会改变长度的测量线段，线段的长度大概在 3 到 10 米之间（例如房间的宽度，门孔等）。测量线段必须位在室内，测量目标的表面必须平整而且反射性佳。
- 先后在这个线段上进行 10 次的测量。
单一测量值和平均值的最大差距不可以超过 ±2.0 毫米。要做好测量记录，以便日后充当检查仪器精确度的根据。
维修和服务
维修和清洁
使用附带的保护套储存和携带仪器。
测量仪器必须随时保持清洁。
不可以把仪器放入水或其它的液体中。
使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。
小心地维护、清洁接收透镜 19，就好比您清洁眼镜和照相机的透镜一般。
查询和订购备件时，务必提供仪器铭牌上标示的10位数物品代码。
将仪器送修之前，必须先把仪器放入防护套 24 中。
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。
有关保证，维修或更换零件事宜，请向合格的经销商查询。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区滨康路 567 号
邮政编码：310052
免费服务热线：4008268484
传真：(0571) 87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
羅伯特·博世有限公司
香港北角英皇道 625 號 21 樓
客戶服務熱線：+852 2101 0235
傳真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk
制造商地址：
罗伯特博世有限公司
营业范围电动工具
70764 Leinfelden—Echterdingen （莱菲登－艾希德登）
GERMANY (德国)
处理废弃物
必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。
不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的家庭垃圾中！
只针对欧盟国家：
根据欧洲的法规 2012/19/EU，必须把不再使用的测量仪器，根据欧洲的法规 2006/66/EG，必须把损耗的蓄电池 / 电池，分开收集并且以符合环保要求的方式回收再利用。
保留修改权。
168|中文
中文
安全規章
為確保能夠安全地使用本測量工具，您必須完整詳讀本安全規章並確實遵照其內容。謹慎對待測量工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存本安全規章，將測量工具轉交給他人時應一併附上本安全規章。
注意 - 如果未按照本說明書中的指示操作儀器，未使用本說明書推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。
▶ 本測量儀器上貼著一個警戒牌 （參考儀器詳解圖上，以號碼 8 標示的部位）。
如果警戒牌不是以貴國語言書寫的，在首度使用機器之前，先將以貴國語言書寫的貼紙貼在該警戒牌上。
勿將雷射光束正對人員或動物，您本身亦不應該盯著直射或反射的雷射光束。因為它們可能會造成人員視盲進而導致意外事故發生，或者甚至傷害眼睛。
萬一雷射光不小心掃向眼睛，應機普地閉上眼睛並立刻將頭轉離光束範圍。
▶ 請勿對本雷射裝備進行任何改造。
▶ 雷射光束辨識鏡不可以充電防護眼鏡。戴上雷射光束辨識鏡之后，可以幫助您辨識雷射光束，它並不能保護您免受雷射光束輻射傷害。
不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可以戴著雷射光束辨識鏡上街。雷射光束辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。
本測量儀只能交給合格的專業人員修理，而且只能使用原廠的備件。如此才能夠確保儀器的安全性能。
不可以讓兒童在無人監護的情況下使用雷射光束測量儀。他們可能會因為輕心而擾亂旁人的視線。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作測量儀器。測量儀器內可能產生火花並點燃粉塵和氣體。
產品和功率描述
請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須翻開折疊頁參考。
按照規定使用機器
本儀器適用于測量距離，長度，高度和間距。也可以使用本儀器計算面積和體積。本測量儀器適合在室內和戶外執行測量的工作。
插圖上的機件
機件的編號和儀器詳解圖上的編號一致。
2 記錄值呼叫鍵 "M="
3 儲存 - 合並鍵 "M+"
4 面積測量的按鍵
5 長度測量的按鍵
6螢幕
1 把固定參考點設定在儀器前緣的按鍵
7 對準輔助記號
8雷射光束警戒牌
9 測量和持續測量按鍵
10 體積測量的按鍵
11 儲存－刪減按鍵 "M - "
12 把固定參考點設定在儀器後緣的按鍵
13 起停按鍵和儲存 - 刪除按鍵
141/4" 螺孔
15 電池盒蓋的固定扳扣
16 電池盒蓋
17 序列號碼
18 雷射光束放射口
19 接收透鏡
20三腳架*
21 激光辨識鏡 *
22 激光瞄準靶 *
23 拎環 *
24 保護套
*插圖中或說明書中提到的附件，並不包含在正常的供貨範圍中。
顯示圖
a 電池的顯示燈
b 温度警告標志
c測量值 / 結果
d測量單位
e測量的固定參考點
f 激光已經啟動
g單一測量值 （在測量長度時：結果）
h 测量功能
一 長度測量
→ 持續測量
□ 面積測量
體積測量
i記憶測量值
技術性數據
| 數字式雷射光束測距儀 DLE 40 Professional | |
| 物品代碼 | 3 601 K16 300 |
| 測量範圍 | 0.05 - 40 米 ^a) |
| 測量精度 (一般) | ±1.5 毫米 ^B) |
| 最小的顯示單位 1 毫米 | |
| 工作溫度範圍 | - 10°C . . . f ^c) |
| 儲藏溫度範圍 20°C . . . + 70°C | |
| 最大相對空氣濕度 90% | |
| 雷射光束等級 | 2 |
| 雷射光束種類 | 635 納米,<1 豪瓦 |
| 雷射光束束直徑 (在攝氏 25 度)約 | |
| - 在 10 米遠處 | 6 毫米 |
| - 在 40 米遠處 | 24 毫米 |
| 電池 | 4 x 1.5 伏特 LR03 (AAA) |
| 充電電池 | 4 x 1.2 伏特 KR03 (AAA) |
| 電池使用壽命約 | |
| - 單一測量 | 30000 ^D) |
| - 持續測量 | 5 小時 ^D) |
| 過了以下時間後自動關閉功能會發揮作用 | |
| - 雷射光束 | 20 秒 |
| - 測量儀 (不測量時) | 5 分 |
| 重量符合 EPTA—Procedure 01/2003 | 0.18 公斤 |
| 尺寸 | 58 x 100 x 32 毫米 |
| 保護等級 (不包含電池盒) | IP 54 (防灰塵和防水花) |
A) 激光在目標表面的拋回（散射，非反射）效果越好，它的射程就越遠。如果激光的亮度超過周圍環境的亮度（例如在室內或黃昏時），也可以加強射程。在條件不佳的工作環境下（例如在烈日下進行測量時），最好使用激光瞄準靶。
B) 如果工作環境不理想，例如日照強烈或者目標表面的反射度不良，在 40 米遠處的最大測量誤差為 ±10 毫米。在有利的工作環境下，測量誤差約為 ±0.05 毫米 / 米。
c) 進行持續測量時，最高的工作溫度為攝氏40度。
D) 如果使用 1.2 伏特的充電電池，儀器的測量次數會比使用 1.5 伏特的電池來得少。
儀器銘牌上的序列號碼（儀器詳解圖上標示 17 的位置）便是儀器的識別碼。
安装
安裝 / 更換電池 （參考插圖 A）
只能使用碱性锰電池或充電電池。
如果使用 1.2 伏特的充電電池，儀器的測量次數會比使用 1.5 伏特的電池來得少。
打開電池盒蓋 16 時，先朝著箭頭的方向推壓固定扳扣 15，接著再取出電池盒蓋。安裝好附帶的電池。安裝時請注意電池極性的正確安裝方向，電池盒中有正確的安裝參考圖。
如果電池圖形 ☐ 首度出現在顯示屏上，那麼至少還可以進行 100 次的測量工作。如果電池圖形已經開始閃爍，就得更換電池了。此時已經無法繼續使用儀器測量。
務必同時更換所有的電池。請使用同一制造廠商，容量相同的電池。
如果長期不使用測量儀，必須從測量儀器中取出電池。經過長期擱置，電池會腐蝕或自行放電。
正式操作
操作
看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。雷射光束可能擾亂旁人的視線。
不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。例如儀器不可以長時間放置在汽車中。如果儀器先後曝露在溫差相當大的環境下，必須先讓儀器的溫度恢復正常然後再使用儀器。
不可以劇烈地撞、摔測量儀 經過強烈的外力沖撞後，必須檢查測量儀的測量精度，然后才能夠繼續使用測量儀（參考“檢查儀器的測量準確度”，頁數172）。
開動 / 關閉
看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。雷射光束可能擾亂旁人的視線。
開動測量儀，短暫地按住起停開關按鍵 13 或測量按鍵 9。開動測量儀時，激光尚未被啟動。
關閉測量儀，按住起停開關按鍵 13，得讓手指頭在按鍵上停留一段時間。
如果在 5 分鐘內未按下儀器上的任何按鍵，測量儀會自動關閉以保護電池。
儲存下來的測量值，會在自動關機之后被保留。當再度開動儀器時，顯示屏上會出現 "M" 這個字母。
170|中文
測量過程
開動之后，測量儀是被設定在長度測量的功能上。您可以使用各別的功能按鍵，來選擇其它的功能（參考“測量功能”，頁數170）。
開機後的測量基本面是設定在測量儀的後緣上。欲改變基本面可以參考“選擇基本面（參考插圖 B - C）”，頁數 170。
在設定好測量的功能和需要的測量基本面之后，可以使用測量按鍵 9 來進行其它的測量步驟。
把測量儀（已經選擇好）的固定參考點靠在測量線上（例如牆壁）。
短暂地按住测量按键 9 便可以啟動激光光束。
▶ 不可以把雷射光束指向人或動物，您本人也不可以直視雷射光束。就算您與雷射光束之間尚有一段距離，也不可以忽視雷射光束的傷害力。
以激光束瞄準目標。重新按一下測量按鍵 9 以啟動測量功能。
選擇了持續測量的功能之后，只要一開機儀器便開始測量。
通常在 0.5 秒之內會顯示測量值，最遲在 4 秒鐘之后會出現測量值。測量時間的長短是由測量的距離，光線的強弱以及目標表面的反射狀況等因素來決定。測量結束後儀器會發出提示聲訊。完成測量之后儀器會自動關閉激光。
如果在做好瞄準工作之后未馬上進行測量，約 20 秒之后激光會自動關閉以保護電池。
選擇基本面（參考插圖 B - C）
測量時可以選擇二個不同的固定參考點：
- 按下把固定參考點設定在儀器後緣的按鍵 12（例如把儀器靠在牆上測量時）。
- 按下把固定參考點設定在儀器前緣的按鍵 1（例如從桌緣開始測量時）。
顯示屏上會出現設定的固定參考點。開機時，固定參考點是設定在儀器的後緣上。
測量功能
長度測量
進行長度測量時必須按下按鍵 5。顯示屏上會出現長度測量的符號一。
進行瞄準和進行測量時必須各按一次測量按鍵 9。
測量結果會出現在顯示屏的下端。
測量面積
進行面積測量時必須按下按鍵 4。顯示屏上會出現面積測量的符號 □。
根據長度測量的方式，先后測量長和寬。在進行長、寬測量時激光一直是開著的。
當您完成第二個測量步驟後，儀器會自動進行運算並顯示運算所得的面積。最后一次的測量值會出現在顯示屏的下端，運算結果則顯示在顯示屏的上方。
體積測量
進行體積測量時必須按下按鍵 10。顯示屏上會出現體積測量的符號
使用測量長度的方式，先后測量該體積的長，寬和高。在進行長，寬，高的測量時，激光一直是開著的。
當您完成第三個測量步驟後，儀器會自動進行運算並顯示運算所得的體積。最后一次的測量值會出現在顯示屏的下端，運算結果則顯示在顯示屏的上方。
持續測量 （參考插圖 D）
進行持續測量時可以將測量儀器移向測量目標。此時每0.5秒儀器便會更新一次測量值。例如您可以根據需要測量到牆壁的距離：儀器上隨時會顯示最新的距離。
進行持續測量時得先選擇長度測量功能，接著再按住按鍵 9 至顯示屏上出現針對持續測量的顯示圖 → 為止。此時已經啟動激光，可以馬上進行測量。
移動儀器至需要的距離出現在顯示屏下端為止。
輕按按鍵 9 便可以結束持續測量。最后一次的測量值會出現在顯示屏的下端。再度按按鍵 9（必須讓手指頭在按鍵上停留一段時間）又可以重新開始進行持續測量。
5 分鐘後儀器會自動關閉持續測量功能。但是最后一次的測量值會出現在顯示屏的下端。
取消测量值
不論您正在使用哪一種測量功能，只要輕按按鍵 13 便可以取消最后一次的單一測量值。連續地輕按這個按鍵，可以由後往前逐一刪除各個單一測量值。
儲存功能
關閉測量儀之后，儲存在記憶體中的各測量值會被保留。
中文|171
儲存 / 合並測量值
按下儲存－合並鍵 3 可以儲存目前的測量值。根據選擇的功能不同，被儲存的值可能是長度，面積或體積。只要一被存入測量值，顯示屏上便會出現 "M" 的符號，該符號后面的 "+" 也會快閃一下。
如果記憶體中已經存在一筆記錄，新存入的測量值會被並入已經存在的值中。合並的前提是，這兩筆測量值必須具備相同的測量單位。
舉例來說，如果記憶體中已經儲存了一個面積值，而目前的測量值是體積值，此時儀器無法進行合並，顯示屏上會短暫地閃爍“Error”。
删减测量值
按下儲存－刪減鍵 11 可以從儲存的測量值中減去目前的測量值。一執行完刪減的工作，顯示屏上便會出現 "M" 的符號，該符號后面的 “-” 也會快閃一下。如果記憶體中已經存在一筆記錄，儀器會從已經存在的值中刪去新存入的測量值，進行刪減的前提是，這兩筆測量值必須具備相同的測量單位（參考 "儲存 / 合並測量值 "）。
顯示儲存值
按下記錄呼叫鍵 2 便可以顯示儲存在記憶體中的測量值。此時顯示屏上會出現 "M=" 的符號，當 "M=" 旁邊出現記憶值之后，您可以按下儲存 - 合並鍵 3 來加倍記憶值，或者按下儲存 - 刪減鍵 11 讓記憶值歸零。
删除記憶值
刪除記憶值時先按下記錄呼叫鍵 2，此時顯示屏上會出現 "M=" 的符號，緊接著再輕按按鍵 13；顯示屏上便不再出現 "M"。
有關操作方式的指點
一般性的指示
測量時不可以遮蓋住接收透鏡 19 和雷射光束發射口 18。
進行測量時不可以移動測量儀器（使用持續測量功能時為例外）。因此盡可能把測量儀器放在測量點上或靠在測量點上。
本儀器是利用激光光束的中心點進行測量，進行斜線瞄準時也不例外。
影響測量範圍的因素
測量範圍會受光線的明暗，以及目標表面的反射特性等因素影響。當您在戶外或者在日照強烈的環境中進行測量時，可以佩戴激光辨識鏡 21（附件）和使用
激光瞄準靶 22（附件）以方便辨識激光，或者也可以遮暗目標表面。
影響測量結果的因素
基于物理原理，不能排除在某些特定的物表進行測量時會產生誤差。例如：
- 透明的表面 （玻璃，水等），
- 會反射的表面 （經過拋光的金屬，玻璃），
- 多孔的表面 （例如隔離材料），
- 有紋路的表面 （例如粗糙的灰泥牆，天然石）。
必要時得在這些物表放置雷射光束瞄準靶 22（附件）。
此外有溫差的空氣層和間接的反射都可能影響測量值。
使用對準輔助記號瞄準 （參考插圖 E）
如果測量距離大時可以使用對準輔助記號 7 幫助瞄準。把目光集中在測量儀器上端的對準輔助記號上。此時激光光束應該會和您的視線平行。
使用三腳架工作 （參考插圖 C）
當測量目標位在遠處時，則必須使用三腳架。把測量儀上的 1/4" 螺孔 14 安插在三腳架 20 的快速更換板上。或者您也可以使用一般市面上的照相機三腳架。
擺放三腳架時得先確定儀器是從後緣或前緣開始測量（因為不同的固定參考點）。
故障 - 原因和處理措施
原因處理措施
溫度警告標志（b）開始閃爍，無法繼續測量
| 測量工具的溫度位在工作溫度 停下工作靜待測量儀範圍,攝氏零下10度到攝氏 的溫度回升到工作溫50度,之外(執行持續測量時度範圍內。的溫度上限為攝氏40度)。 |
| 出現電池電量警告標志(a) |
| 電池的電壓開始減弱(尚可繼 更換電池續測量) |
| 電池電量警告標志(a)開始閃爍,無法繼續測量 |
| 電池的電壓太微弱 更換電池 |
| 在顯示屏上出現"Error"和"----"等提示激光和目標之間的交夾太小。加大激光和目標之間的夾角。 |
| 目標表面強烈反射(例如鏡 使用雷射光束瞄準靶子),反射程度太弱(例如黑色22(附件)。色的物料),或者周圍的環境太亮。 |
| 雷射光束發射口18或接收透 鏡19上蒙著一層霧氣(由于快速的溫度變化)。使用柔軟的布擦干雷 射光束發射口18或接收透鏡19。 |
172|中文
原因 處理措施
| 運算值超過 99999 米 / 平方米把總運算分割成數個/ 立方。 | 過度運算過程 |
| 顯示屏的上端出現閃爍的"Error"提示 | |
| 合並/刪減不同測量單位的測量值。 | 只能合並/刪減相同測量單位的測量值。 |
| 測量值不準確 |
| 目標無法正確反射 (例如水,蓋住目標。玻璃)。 |
| 雷射光束發射口 18 或接收透鏡 19 被遮蓋住了。 | 拿開雷射光束發射口 18 或接收透鏡 19 前的遮蓋物。 |
測量結果不可靠
| 設定了錯誤的固定參考點。 | 選擇適合測量功能的固定參考點。 |
| 在雷射光束的射程中存在障礙物。 | 雷射光束點必須完全投射在目標表面。 |
每次進行測量時，測量儀器會自動監控運作功能。如果發現故障，左側的圖形會在顯示屏上閃爍。當顯示屏上出現這個圖形，或者無法以上述的處理措施排除故障，則必須把儀器交給經銷商或博世顧客服務中心修理。
檢查儀器的測量準確度
您可以采取以下的方法檢查測量儀器的測量準確度：
- 選擇一個您本人非常熟悉而且不會改變長度的測量線段，線段的長度大概在 3 到 10 米之間（例如房間的寬度，門孔等）。測量線段必須位在室內，測量目標的表面必須平整而且反射性佳。
- 先后在這個線段上進行 10 次的測量。
單一測量值和平均值的最大差距不可以超過±2.0毫米。要做好測量記錄，以便日後充當檢查儀器精確度的根據。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：
www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。
台灣
台灣羅伯特博世股份有限公司
建國北路一段 90 號 6 樓
台北市 10491
電話：(02) 2515 5388
傳真：(02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
羅伯特博世有限公司
營業範圍電動工具
70764 Leinfelden-Echterdingen （萊菲登－艾希德登） GERMANY （德國）
處理廢棄物
必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。
不可以把損壞的測距儀和蓄電池 / 電池丟棄在一般的家庭垃圾中！
只針對歐盟國家：
根據歐洲的法規 2012/19/EU，必須把不再使用的測量儀器，根據歐洲的法規 2006/66/EG，必須把損耗的蓄電池／電池，分開收集並且以符合環保要求的方式回收再利用。
保留修改權。
維修和服務
維修和清潔
使用附帶的保護套儲存和攜帶儀器。
測量儀器必須隨時保持清潔。
不可以把儀器放入水或其它的液體中。
使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。
小心地維護、清潔接收透鏡 19，就好比您清潔眼鏡和照相機的透鏡一般。
查詢和定購備件時，務必提供儀器銘牌上標示的10位數物品代碼。
將儀器送修之前，必須先把儀器放入防護套 24 中。
한국어|173
한국어
안전 수칙
