Toote tüüp	Lasermõõdik
Mark	Bosch
Mudel	DLE 40 Professional
Mõõtmed	58 x 100 x 32 mm
Kaal	0,18 kg
Toide	4 AAA (LR03) 1,5 V patareid või KR03 1,2 V akud
Mõõtmisulatus	0,05 – 40 m
Täpsus	±1,5 mm (tüüpiline)
Laserklass	2
Laseri tüüp	635 nm, < 1 mW
Kiire läbimõõt	6 mm 10 m juures ; 24 mm 40 m juures
Tööiga	Kuni 30 000 üksikmõõtmist ; 5 h pidevtööd
Automaatne väljalülitus	Laser pärast 20 s ; seade pärast 5 min
Töötemperatuur	-10 °C kuni +50 °C (pidev +40 °C)
Säilitustemperatuur	-20 °C kuni +70 °C
Kaitseaste	IP54 (tolmu- ja veepritsmete kindel)
Põhifunktsioonid	Pikkuse, pindala ja ruumala mõõtmine ; pidevmõõtmine ; mälu liitmise/lahutamisega
Referentsnivood	Valitav esi- või tagaserv
Ekraan	Ekraan laetuse, temperatuuri, tulemuse, ühiku, referentsnivoo ja laseri aktiivsuse indikaatoriga
Kaasasolevad tarvikud	Kaitseümbris, randmepael, patareid (4 x AAA)
Hooldus ja puhastus	Puhastage pehme niiske lapiga ; ärge kasutage lahusteid ; hoidke ümbrises
Ohutus	Ärge suunake kiirt inimeste ega loomade poole ; laserklass 2
Varuosad ja remonditavus	Remont kvalifitseeritud personali poolt ; originaalvaruosad ; tootenumber 3 601 K16 300
Üldteave	Kasutamine sise- ja välistingimustes ; pärast põrutusi soovitatav täpsuse kontroll

Korduma kippuvad küsimused - DLE 40 Professional BOSCH

Kuidas seadet sisse lülitada?

Vajutage lühidalt Sisse/välja nuppu (13) või Mõõda nuppu (9). Laseri kiir ei ole veel aktiveeritud.

Mis on maksimaalne mõõtekaugus?

Mõõtmisulatus on 0,05 m kuni 40 m. Ulatus sõltub valgustingimustest ja sihtpinna peegeldusvõimest.

Kuidas muuta referentsnivood?

Vajutage nuppu 12, et mõõta tagaservast, või nuppu 1, et mõõta eesmisest servast. Valitud nivoo kuvatakse ekraanil.

Mida teha, kui ekraanil kuvatakse 'Error'?

Kontrollige kiire ja sihtmärgi vahelist nurka (liiga terav), pinna peegeldusvõimet (liiga peegeldav või liiga nõrk) või puhastage laseri kiire väljundit (18) ja vastuvõtuelementi (19).

Kuidas mõõta pindala?

Vajutage Pindala mõõtmine nuppu (4). Seejärel mõõtke pikkus ja seejärel laius, vajutades Mõõda nuppu. Pindala kuvatakse automaatselt.

Kas ma võin kasutada laetavaid akusid?

Jah, kasutage KR03 1,2 V akusid. Pange tähele, et mõõtmiste arv on väiksem kui 1,5 V patareidega.

Kuidas kustutada mõõteväärtust?

Vajutage lühidalt Sisse/välja nuppu (13), et kustutada viimane väärtus. Vajutage mitu korda, et kustutada väärtused vastupidises järjekorras.

Mida tähendab vilkuv patarei sümbol?

Vilkuv patarei sümbol näitab, et pinge on mõõtmiste tegemiseks liiga madal. Vahetage patareid kohe.

Kas seade on veekindel?

Seade on klassifitseeritud IP54, mis tähendab, et see on kaitstud tolmu ja veepritsmete eest. Ärge kastke seda vette ja vältige liigset niiskust.

Kuidas seadet puhastada?

Kasutage pehmet niisket lappi. Ärge kasutage pesuaineid ega lahusteid. Puhastage eriti hoolikalt vastuvõtuelementi (19).

KASUTUSJUHEND DLE 40 Professional BOSCH

et Algupārane kasutusjuhend

IV Instrukcijas originalvaloda

R Originali instrukcija

ch 正本使用说明书

tw原始使用說明書

ko사용 설명서 원본

Eesti .... Lehekülg 147

Mõötmeseadmega ohutu ja täpse töö tagamiseks lugege köik juhised hoolikalt läbi ja järgige neid. Ärge katke kinni mõõteseadmel olevaid hoiatussilte. HOIDKE KÄES-OLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.

• Ettevaatust – siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke.

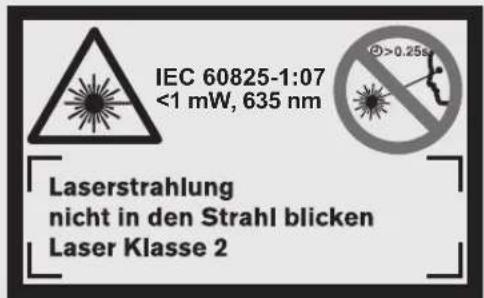

  Mõõteseade väljastatakse hoiatussildiga (seadme jooniste leheküljel tähistatud 8).

- Kui hoiatussildi tekst on võõrkeelne, katke hoiatussilt enne seadme esmakordset kasutuselevõttu seadme tarnekomplektis sisalduva eestikeelse kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada önnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia.
- Ärge tehke laserseadmes mingeid muudatusi.
- Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
- Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täie- likku kaitset UV-kiirguse eest ja vähendavad värvide eristamise vöimet.
Laske mööteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate mööteseadme ohutu töö.
- Ärge lubage lastel lasermööteseadet kasutada järelevalveta. Lapsed vöivad teisi inimesi tahtmatult pimestada.

148|Eesti

- Ärge kasutage mööteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu. Mööteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Seadme ja selle funktsioonide kirjeldus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutus

Mõõteseade on ette nähtud kauguste, pikkuste, kõrguste ja vahemaade mõõtmiseks ning pindalade ja ruumalade arvutamiseks. Mõõteseadet võib kasutada mõõtmisteks sise- ja välistingimustes.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

5 Pikkuse möötmise nupp

6 Ekraan

7 Joondamisabi

8 Laseri hoiatussilt

9 Mõõtmise ja pideva mõõtmise nupp

10 Ruumala mõõtmise nupp

11 Mälust mahaarvamise nupp „M-“

12 Mööteseadme tagaserva lähtetasandiks valimise nupp

13 Nupp (sisse/välja) ja mälu kustutusnupp

14 1/4"-keermega ava

18 Laserkiire väljundava

19 Vastuvõtulääts

20 Statiiv*

21 Laserkiire nähtavust parandavad prillid*

22 Laserkiire sihttahvel*

23 Kanderihm*

24 Kaitsekott

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Ekraani näidud

a Patarei madala pinge sümbol

c Mõõteväärtus/-tulemus

d Möötühik

f Laser sisse lüllitatud

g Üksiku mõõtmise väärtus (pikkuse mõõtmisel: tulemus)

h Mööterežiimid

— Pikkuse möötmine

Pidev mōōtmine

□ Pindala mōōtmine

Ruumala mōōtmine

i Mööteväärtuste salvestamine

Tehnilised andmed

Digitaalne laserkaugusmöötja DLE 40
	Professional
Tootenumber	3 601 K16 300
Mõõteulatus	0,05-40 m^A)
Mõõtetäpsus (üldjuhul) ±1,5mm	B)
Väikseim kuvatav ühik 1 m m
Töötemperatuur	-10°C...+50°C
Hoiutemperatuur - 20°C...+70°C
Suhteline öhuniiskus max.	90%
Laseri klass	2
Laseri tüüp	635 nm,<1 mW
Laserkiire läbimõõt (temperatuuril 25°C) ca
-10m vahemaa korral	6 mm
-40m vahemaa korral	24 mm
Patareid	4 x 1,5 V L R 0 3 (AAA)
Akud	4 x 1,2 VKR 0 3 (AAA)
Patareide kasutusaeg ca
-üksikud möõtmised	30000^D)
-pidev möõtmine	5 h^D)
Automaatne väljalülitus pärast ca
-Laser
-Mõõteseade (kui möõtmist ei teostata)	20 s5 m in
Kaal EPTA-Procedure 01/2003 järgi	0,18 kg
Mõõtmed	58 x 100 x 32 m m
Kaitse (välja arvatud patareikorpus)	IP 54 (tolmu- ja pritsmekindel)

A) Mööteulatus muutub seda suuremaks, mida paremini laserkiir sihtobjekti pinnalt tagasi peegeldub ja mida heledam on laserpunkt ümbritseva keskkonna valguse suhtes (siseruumid, hämarus). Ebasoodsates tingimustes (nt möötmise teostamisel välistingimustes tugeva päikese- kiirguse korral) vöib osutuda vajalikuks sihttahvli kasutamine.
B) Ebasoodsates tingimustes, nt tugeva päikesepaiste või halvasti peegelduva pinna puhul on maksimaalne hälve ±10 mm 40 m kohta. Soodsate tingimuste puhul tuleb arvestada hälbega ±0,05 mm/m.
C) Pideva möötmise režiimis on maksimaalne töötemperatuur +40 °C.
D) 1,2-V-akudega on mõõtmiskordade arv väiksem kui 1,5-V-patareidega. Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 17 järgi.

Eesti | 149

Montaaž

Patareide paigaldamine/vahetamine (vt joonist A)

Kasutage üksnes leelis-mangaan-patareisid või akusid.

1,2-V-akudega on mõõtmiskordade arv väiksem kui 1,5-V-pa-tareidega.

Patareikorpuse kaane 16 avamiseks vajutage lukustus 15 noole suunas ja võtke patareikorpuse kaas maha. Paigaldage komplekti kuuluvad patareid. Seejuures jälgige õiget polaarsust vastavalt patareikorpusel olevatele märkidele.

Kui patarei sümbol -ilmub ekraanile esimest korda, saab teostada veel vähemalt 100 mõõtmist. Kui patarei sümbol vilgub, tuleb patareid välja vahetada, mõõtmiste teostamine ei ole enam võimalik.

Vahetage alati välja köik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mahtuvusega patareisid.

Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Kasutamine

Kasutuselevött

• Ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja. Laserkiir vöib teisi inimesi pimestada.
• Kaitske mööteseadet niiskuse ja otsese päikesekiirguse eest.
  Ärge hoidke mööteseadet väga körgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mööte-seadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda.
  Kaitske mõõteseadet tugevate lõökide ja kukkumiste eest. Kui mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne töö jätkamist alati kontrollida seadme täpsust (vt „Seadme täpsuse kontrollimine“, lk 151).

Sisse-/väljalülitus

- Ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja. Laserkiir vöib teisi inimesi pimestada.

Seadme sisselülitamiseks vajutage korraks nupule (sisse/välja) 13 või mõõtmise nupule 9. Mõõteseadme sisselülitamisel ei lülitu laserkiir veel sisse.

Seadme väljalülitamiseks vajutage pikalt nupule (sisse/välja) 13.

Kui umbes 5 min jooksul ei vajutata seadme ühelegi nupule, lülitub seade patarei säästmiseks automaatselt välja.

Kui mõõteväärtus oli salvestatud, jääb see automaatsel väljalülitumisel alles. Pärast mõõteseadme sisselülitamist ilmub ekraanile „M“.

Mõõtmine

Pärast sisselülitamist on mõõteseade pikkuse mõõtmise režiimis. Mõne muu mõõtefunktsiooni sisselülitamiseks tuleb vajutada vastavale nupule (vt „Mõõterežiimid“, Ik 149).

Möötmise lähtetasandiks on pärast sisselülitamist valitud mööteseadme tagaserv. Lähtetasandi vahetamiseks vt „Lähtetasandi valik (vt jooniseid B–C)“, Ik 149.

Pärast mõõterežiimi ja lähtetasandi väljavalimist peate kõiki-de järgmiste sammude teostamiseks vajutama mõõtmise nupule 9.

Asetage mõõteseade valitud lähtetasandiga soovitud mõõte-joonele (nt vastu seina).

Laserkiire sisselülitamiseks vajutage korraks möötmise nupule 9.

- Ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant.

Viseerige laserkiirega välja sihtpind. Mõõtmisprotsessi käivitamiseks vajutage uuesti korraks mõõtmise nupule 9.

Pideva mõõtmise režiimis algab mõõtmine vahetult funktsiooni sisselülitamisel.

Mõõtetulemus ilmub umbes 0,5 kuni 4 s pärast. Mõõtmise kestus sõltub vahemaast, valgusoludest ja sihtpinna peegeldusomadustest. Mõõtmise lõppu signaliseerib helisignaal.

Pärast mõõtmise lõpetamist lülitub laserkiir automaatselt välja. Kui umbes 20 s pärast väljaviseerimist mõõtmist ei teostata, lülitub laserkiir patareide säästmiseks automaatselt välja.

Lähtetasandi valik (vt jooniseid B-C)

Mõõtmise jaoks võite välja valida ühe kahest lähtetasandist:

• Vajutage nupule 12, kui soovite mõõtmise lähtetasandiks valida seadme tagaserva (nt vastu seina asetamisel).
• V a j u t a g e n u p u l e 1, kui soovite mõõtmise lähtetasandiks valida seadme esiserva (nt kui alustate mõõtmist laua servast).

Valitud lähtetasand ilmub ekraanile. Pärast mööteseadme sis- selülitamist on lähtetasandiks automaatselt mööteseadme ta- gaserv.

Mõõterežiimid

Pikkuse möötmine

Pikkuse mõõtmiseks vajutage nupule 5. Ekraanile ilmub pik-kuse mõõtmise näit —

Väljaviseerimiseks ja mõõtmiseks vajutage vastavalt korraks mõõtmise nupule 9.

Mööteväärtus ilmub ekraani alumisse ossa.

Pindala mõõtmine

Pindala mõõtmiseks vajutage nupule 4. Ekraanile ilmub pindala mõõtmise näit □

Seejärel mõõtke üksteise järel pikkus ja laius nagu pikkuse mõõtmiselgi. Kahe mõõtmise vaheajal jääb laserkiir sisselülitatuks.

150|Eesti

Pärast teise mõõtmise teostamist arvutatakse pindala automaatselt välja ja kuvatakse ekraanile. Viimase üksiku mõõtmise väärtust näidatakse ekraani alumises osas, lõpptulemust ülemises osas.

Ruumala möötmine

Ruumala mõõtmiseks vajutage nupule 10. Ekraanile ilmub ruumala mõõtmise näit

Seejärel mõõtke üksteise järel pikkus, laius ja kõrgus nagu pikkuse mõõtmiselgi. Kolme mõõtmise vaheajal jääb laserkiir sisselülitatuks.

Pärast kolmanda möötmise teostamist arvutatakse ruumala automaatselt välja ja kuvatakse ekraanile. Viimase üksiku möötmise väärtust näidatakse ekraani alumises osas, löpptulemust ülemises osas.

Pidev möötmine (vt joonist D)

Pideval mõõtmisel võib mõõteseadet sihtobjekti suhtes liigutada, kusjuures mõõteväärtust ajakohastatakse u. iga 0,5 s järel. Võite näiteks seinast kuni soovitud kauguseni eemalduda, aktuaalne vahemaa ilmub pidevalt ekraanile.

Pideva mõõtmise teostamiseks valige kõigepealt pikkuse mõõtmise funktsioon ja seejärel vajutage nupule 9 seni, kuni ekraanile ilmub pideva mõõtmise sümbol -Laser lülitub sisse ja mõõtmine algab kohe.

Liigutage mõõteseadet seni, kuni soovitud vahekaugust kuvatakse ekraani alumises osas.

Lühikese vajutamisega mõõtmise nupule 9 lõpetate pideva mõõtmise. Viimane mõõtetulemus ilmub ekraani alumisse ossa. Pikk vajutamine nupule 9 käivitab pideva mõõtmise uuesti.

Pidev mõõtmine lülitub 5minuti pärast automaatselt välja. Viimane mõõtetulemus jääb ekraani allossa.

Möötmisväärtuste kustutamine

Vajutades korraks nupule 13, saate köikides mõõterežiimides viimati väljaarvutatud üksiku mõõtmise tulemuse kustutada. Kui vajutate nupule lühidalt mitu korda, kustutatakse üksikute mõõtmiste tulemused vastupidises järjekorras.

Salvestusfunktsioonid

Mõõteseadme väljalülitamisel jääb mälus olev väärtus salvestatuks.

Mööteväärtuste salvestamine/juurdelisamine

Vajutage mälusse lisamise nupule 3, et aktuaalset mööteväärtust – sõltuvalt aktuaalsest mööterežiimist pikkust, pindala või ruumala – salvestada. Kohe pärast väärtuse salvestamist ilmub ekraanile „M“, selle järel olev „+“ vilgub korraks.

Kui mälus sisaldub juba väärtus, siis liidetakse uus väärtus mällu juurde, kuid seda vaid juhul, kui mõõtühikud ühtivad. Kui mällu on salvestatud näiteks pindala ja aktuaalne mõõtetulemus on ruumala, ei ole võimalik juurdeliitmist teostada. Ekraanil vilgub korraks „Error“.

Mõõteväärtuste mahaarvamine

Vajutage mälust mahaarvamise nupule 11, et aktuaalset mööteväärtust mälust lahutada. Kohe pärast väärtuse mahalahutamist ilmub ekraanile „M“, selle järel olev „-“ vilgub korraks.

Kui mällu on väärtus juba salvestatud, saab uut mõõteväärtust maha arvata ainult siis, kui mõõtühikud ühtivad (vt „Mõõteväärtuste salvestamine/juurdelisamine“).

Mälus oleva väärtuse kuvamiseks ekraanile vajutage mälu kuvamise nupule 2. Ekraanile ilmub „M=“. Kui mällu salvestatud väärtus „M=“ ilmub ekraanile, saab seda vajutamisega mälusse juurdelisa-mise nupule 3 kahekordistada või vajutamisega mälust mahaarvami-se nupule 11 nulli viia.

Mälu kustutamine

Mälu kustutamiseks vajutage köigepealt mälu kuvamise nupule 2, kuni ekraanile ilmub „M=“. Seejärel vajutage korraks nupule 13: „M“ kaob ekraanilt.

Tööjuhised

Üldised märkused

Vastuvõtulääts 19 ja laserkiire väljundava 18 ei tohi mõõtmisel olla kinni kaetud.

Mõõteseadet ei tohi mõõtmise ajal liigutada (välja arvatud pideva mõõtmise režiimis). Seetõttu asetage mõõteseade võimalikult mõõtepunktide vastu või peale.

Mõõtmine toimub laserkiire keskpunktis, seda ka diagonaalselt väljaviseeritud sihtpindade puhul.

Mõõteulatust mõjutavad tegurid

Mõõteulatus sõltub valgusoludest ja sihtpinna peegeldusomadustest. Välistingimustes ja tugeva päikesekiiirguse käes töötades kasutage laserkiire nähtavust parandavaid prille 21 (lisatarvik) ja laseri sihttahvlit 22 (lisatarvik) või varjutage sihtpind.

Eesti | 151

Möötetulemust möjutavad tegurid

Füüsikaliste tegurite töttu ei saa välistada, et erinevate pindade puhul ei esine mõõtmisel vigu. Selliste pindade hulka kuu-luvad:

• läbipaistavad pinnad (nt klaas, vesi),
• peegelpinnad (nt poleeritud metall, klaas),
• poorsed pinnad (nt isolatsioonimaterjalid),

- struktureeritud pinnad (n Vajaduse korral kasutage sellistel pindadel laserkiire sihttahv-lit 22 (lisatarvik).

Samuti võivad mõõtetulemust mõjutada erineva temperatuuriga õhukihid või kaudselt vastu võetud peegeldused.

Väljaviseerimine joondamisabi kasutades (vt joonist E)

Joondamisabi 7 kergendab väljaviseerimist suuremate vahemaade tagant. Selleks suunake pilk piki mõõteseadme ülemisel poolel olevat joondamisabi. Laserkiir kulgeb paralleelselt selle joonega.

Töö statiiviga (vt joonist C)

Statiivi kasutamine on vajalik eelkõige suuremate vahemaade korral. Asetage mõõteseade 1/4"-keermestatud avaga 14 statiivi 20 või tavalise fotoaparaadi statiivi vahetatavale alusele. Kinnitage see vahetatava aluse lukustuskruviga.

Statiivi kohaleasetamisel veenduge, et mõõtmine algab sõltuvalt valitud lähtetasandist mõõteseadme taga- või esiservast.

Vead - põhjused ja kõrvaldamine

Pöhjus Vea körvaldamine
Temperatuuri hoiatustuli (b) vilgub, möötmist ei saa teostada

Mõõteseadme temperatuur on väljaspool lubatud vahemikku - 10°C kuni + 50°C (pid peratuurivahemikku mõõtmise režiimis kuni +40°C).

Oodake, kuni mõõte seade jõuab töötem-

Patarei madala pinge indikaatortuli (a) süttib

Patarei pinge väheneb (mõõtmine Vahetage patareid välja on veel võimalik)

Patarei madala pinge hoiatustuli (a) vilgub, mõõtmist ei saa teostada

Patarei pinge on liiga väike Vahetage patareid välja
Näidud „Error“ ja „----“ ekraanil
Laserkiire ja sihtobjekti vaheline nurk on liiga terav.	Suurendage laserkiire ja sihtobjekti vahelist nurka
Sihtpind peegeldab liiga tugevalt (nt peegel) või liiga nõrgalt (nt must kangas) või on ümbritsev valgus liiga tugev.	Kasutage laseri sihttahvlit 22 (lisatarvik)
Laserkiire väljundava 18 ja/või vastuvõtulääts 19 on udused (nt temperatuuri kiirest muutumisest).	Pehme lapiga hõõruge laserkiire väljundava 18 ja/või vastuvõtulääts 19 kuivaks
Mõõdetud tulemus on suurem kui 99999 m/m2/m3.	Teostage mõõtmine osamõõtmiste kaupa

Põhjus Vea kõrvaldamine
Näit „Error“ vilgub ekraani ülaosas

Erinevate mõõtühikutega mõõte-väärtuste liitmine/lahutamine

Liitke/lahutage ainult ühesuguste mõõtühi-kutega mõõteväärtusi

Mõõtetulemus ei ole õige

(3)ktpind, epelegkina korrektselt (nt vesi, klaas).	Katke sihtpind kinni
Laserkiire väljundava 18 ja/või vastuvõtulääts 19 on kinni kaetud.	Hoidke laserkiire väljundava 18 ja/või vastuvõtulääts 19 vabad

Mõõtetulemus ei ole tõenäoline

Valitud vale lähtetasand Valige möötmise jaoks kohane lähtetasand
Takistus laserkiire trajektooril	Laserpunkt peab olema täielikult sihtpinnal.

Mõõteseade teostab järelevalvet iga mõõtmise korrektse toimimise üle. Häire tuvastamisel vilgub ekraanil vaid kõrvaltoodud sümbol. Sellisel juhal, samuti siis, kui ülaltoodud abinõudega ei önnestu viga kõrvaldada, toimetage seade Boschi tööriistade volitatud remonditöökotta.

Seadme täpsuse kontrollimine

Mööteseadme täpsust võite kontrollida järgmiselt:

- Valige Teile teadaolev vahemaa pikkusega umbes 3 kuni 10 m (nt toa pikkus, ukseava laius), mille mõõt ei muutu. Vahemaa peab olema siseruumis, mõõtmise sihtpind peab olema sile ja hästi peegelduv.

- Mõõtke vahemaa 10 korda järjest.

Üksikute mõõtmiste kõrvalekalle keskmisest väärtusest tohib olla kuni ±2,0 mm. Pange mõõtetulemused kirja, et täpsust vajaduse korral hiljem võrrelda.

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke ja transportige seadet üksnes komplekti kuuluvas kait-sekotis.

Hoidke mõõteseade alati puhas.

Ärge kastke mööteseadet vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid.

Hooldage eelkõige vastuvõtuläätse 19 sama hoolikalt nagu prille või fotoaparaadi läätse.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Parandustöökotta toimetamisel asetage seade kaitsekotti 24.

152 | Latviešu

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskölbmatuks muutunud seadmete käitlus

Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge käidelge mööteseadmeid ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb kasutusressursi am-mendanud mõõteseadmed ja defektsed või kasutusressursi ammendanud akud/pata-reid eraldi kokku koguda ja keskkonna-säästlikult korduskasutada.

Tootja jätab endale öiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi
