| Typ produktu | Laserový dálkoměr |
| Značka | Bosch |
| Model | DLE 40 Professional |
| Rozměry | 58 x 100 x 32 mm |
| Hmotnost | 0,18 kg |
| Napájení | 4 baterie AAA (LR03) 1,5 V nebo akumulátory KR03 1,2 V |
| Rozsah měření | 0,05 – 40 m |
| Přesnost | ±1,5 mm (typicky) |
| Třída laseru | 2 |
| Typ laseru | 635 nm, < 1 mW |
| Průměr svazku | 6 mm při 10 m; 24 mm při 40 m |
| Výdrž | Až 30 000 jednotlivých měření; 5 h nepřetržitě |
| Automatické vypínání | Laser po 20 s; přístroj po 5 min |
| Provozní teplota | -10 °C až +50 °C (nepřetržitě +40 °C) |
| Skladovací teplota | -20 °C až +70 °C |
| Stupeň krytí | IP54 (odolný proti prachu a stříkající vodě) |
| Hlavní funkce | Měření délek, ploch, objemů; kontinuální měření; paměť sčítání/odčítání |
| Referenční úrovně | Volitelný přední nebo zadní okraj |
| Displej | Displej s indikátorem nabití, teploty, výsledku, jednotky, referenční úrovně, aktivního laseru |
| Dodávané příslušenství | Ochranné pouzdro, poutko na ruku, baterie (4 x AAA) |
| Údržba a čištění | Čistěte měkkým vlhkým hadříkem; nepoužívejte rozpouštědla; skladujte v pouzdře |
| Bezpečnost | Nesměrujte paprsek na osoby nebo zvířata; třída laseru 2 |
| Náhradní díly a opravitelnost | Oprava kvalifikovaným personálem; originální náhradní díly; číslo výrobku 3 601 K16 300 |
| Obecné informace | Použití v interiéru i exteriéru; po pádech doporučena kontrola přesnosti |
Často kladené otázky - DLE 40 Professional BOSCH
Dotazy uživatelů ohledně DLE 40 Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laserové ukazovátko ve formátu PDF zdarma! Najděte svůj návod DLE 40 Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DLE 40 Professional značky BOSCH.
NÁVOD K OBSLUZE DLE 40 Professional BOSCH
cs Původní návod k použivání
Bezpečnostní upozornění
Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečist a dodržovat veškeré pokyny. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor - pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením.

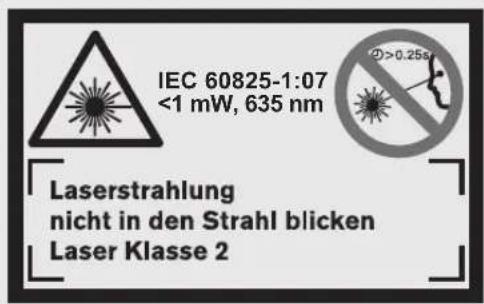

▶ Měřicí přístroj se dodává s varovným štítkem (ve vyobrazení měřicího přístroje na grafické straně označený číslem 8).
Není-li text varovného štítku ve Vašem národním jazyce, pak jej před prvním uvedením do provozu přelepte dodanou samolepkou ve Vašem národním jazyce.
Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslepení osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči aokamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
▶ Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.
Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.
▶ Nenechte děti používat laserový měřící přístroj bez dozoru. Mohou neúmyslně oslnit osoby.
▶ Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny.
Popis výrobku a specifikací
Otočte vyklápěcí stranu se zobrazením měřícího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.
Určující použití
Měřící přístroj je určen pro měření vzdáleností, délek, výšek, rozestupů a k výpočtu ploch a objemů. Měřící přístroj je vhodný pro měření ve vnitřních a venkovních prostorech.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje na obrázkové straně.
1 Tlačítko vztažná rovina prední hrana měřicího přístroje
2 Tlačitko vyvolání paměti „M=“
3 Tlačítko přičítání k paměti „M+“
4 Tlačítko pro měření plochy
5 Tlačitko pro měření délky
6 Displej
7 Zaměřovací pomůcka
8 Varovný štítek laseru
9 Tlačítko měření a trvalého měření
10 Tlačítko pro měření objemu
11 Tlačitko odčítání od paměti „M-“
12 Tlačitko vztažná rovina zadní hrana měřícího přístroje
13 Tlačítko zapnutí-vypnutí a tlačítko vymazání paměti
14 Závit 1/4"
15 Aretace krytu přihrádky pro baterie
Česky|83
16 Kryt prihrádky baterie
17 Sériové číslo
18 Výstup laserového paprsku
19 Přijímací čočka
20 Stativ*
21 Brýle pro práci s laserem*
22 Cílová tabulka laseru*
23 Nosné poutko*
24 Ochranná taška
* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.
Zobrazované prvky
a Ukazatel baterie
b Výstraha teploty
c Naměřená hodnota/výsledek
d Měrná jednotka
e Vztažná rovina měření
f Laser zapnutý
h Měřící funkce
Měření délky
Trvalé měření
□ Měření plochy
Měření objemu
g Jednotlivá naměřená hodnota (při měření délky: výsledek)
i Uložení naměřených hodnot do paměti
Technická data
| Digitální laserovýměřič vzdálenosti | DLE 40Professional |
| Objednací číslo | 3 601 K16 300 |
| Rozsah měření | 0,05 -40 m^A) |
| Přesnost měření (typicky) ± 1,5 mm | B) |
| Nejmenší zobrazovaná jednotka 1 mm | |
| Provozní teplota | - 10 °C... + 50 |
| Skladovací teplota - 20 °C...+70 °C | |
| Relativní vlhkost vzduchu max. | 90 % |
| Třída laseru | 2 |
| Typ laseru | 635 nm, <1 mW |
| Průměr laserového paprsku(při 25 °C) ca.- v e v z d á l en o s t i 10 m- v e v z d á l en o s t i 40 m | 6 mm24 mm |
| Baterie | 4 x 1,5 V L R O 3 (AAA) |
| Akumulátory | 4 x 1,2 V K R O 3 (AA |
| Životnost baterií ca.- jednotlivá měření- trvalé měření | 30000 D)5 hD) |
| Vypínací automatika po ca.- p r o l a s e r- pro měřící přístroj (bez měření) | 20 s5 min |
| Digitální laserovýměřič vzdálenosti | DLE 40Professional |
| Hmotnost podle EPTA-Procedure01/2003 | 0,18 kg |
| Rozměry | 58 x 100 x 32 m m |
| Stupeň krytí (kromě přihrádkybaterie) | IP 54 (ochrana protiprachu a stříkající vo-dě) |
A) Dosah je větší, čim lépe se světlo laseru odrazl od povrchu cíle (rozptylené, nikoli zrcadlené) a čím je jasnější bod laseru vůči světlosti okolí (vnitřní prostory, šero). Při nepřiznivých podmínkách (např. měření venku za silného slunečního záření) může být nutné použití cílové tabulky.
B) Při nepříznivých podmínkách jako např. silné sluneční záření nebo špatně odrážející povrch činí maximální odchylka ±10 mm na 40 m. Při příznivých podmínkách je třeba počitat s vlivem ±0,05 mm/m.
C) Ve funkci trvalé měření činí max. provozní teplota +40 °C.
D) S akumulátory 1,2 V je možných méně měření než s bateriemi 1,5 V.
K jednoznačné identifikaci Vašeho měřicího přístroje slouži sériové číslo 17 na typovém štitku.
Montáž
Nasazení/výměna baterií (viz obr. A)
Používejte výhradně alkalicko-manganové baterie nebo akumulátory.
S akumulátory 1,2 V je možných méně měření než s bateriemi 1,5 V.
Pro otevření krytu přihrádky baterií 16 stlačte aretaci 15 ve směru šipky a kryt přihrádky baterií odejměte. Vložte dodávané baterie. Dbejte přitom na správnou polaritu podle zobrazení v přihrádce pro baterie.
Jakmile se poprvé objeví symbol baterie na displeji, pak je ještě minimálně 100 možných měření. Pokud symbol baterie bliká, musíte baterie vyměnit, měření už není možné.
Nahrad'te vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.
Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delším skladování korodovat a samy se vybít.
Provoz
Uvedení do provozu
Neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.
▶ Chraňte měřící přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. ležet delší dobu v autě. Nechte měřící přístroj při větších teplotních výkyvech nejprve vytemperovat, než jej uvedete do provozu.
84 | Česky
Vyhne se prudkým nárazům nebo pádům měříciho přístroje. Po silných vnějších účincích na měřící přístroj byste měli před další prací vždy provést kontrolu přesnosti (viz „Kontrola přesnosti měříciho přístroje“, strana 86).
Zapnutí - vypnutí
Neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.
Pro zapnutí měřicího přístroje zatlačte krátce na tlačitko zapnutí-vypnutí 13 nebo na tlačitko měření 9. Při zapnutí měřicího přístroje se paprsek laseru ještě nezapne.
Pro vypnutí měřicího přístroje zatlačte dlouze na tlačitko zapnutí-vypnutí 13.
Pokud se po dobu ca. 5 min nestlači žádné tlačitko měřícího přístroje, potom se měřící přístroj pro šetření baterii automaticky vypne.
Byla-li nějaká naměřená hodnota uložena do paměti, zůstává při automatickém vypnutí zachována. Po opětovném zapnutí měřícího přístroje se na displeji zobrazí „M“.
Postup měření
Po zapnutí se měřící přístroj nachází ve funkci měření délky. Jiné měřící funkce můžete nastavit stlačením příslušného tlačítka (viz „Měřící funkce“, strana 84).
Jako vztažná rovina pro měření je po zapnutí zvolena zadní hrana měřícího přístroje. Změna vztažné roviny viz „Volba vztažné roviny (viz obr. B–C)“, strana 84.
Po volbě měřící funkce a vztažné roviny následují všechny další kroky stlačováním tlačítka měření 9.
Přiložte měřicí přístroj zvolenou vztažnou rovinou na požadovanou měřenou linii (např. stěnu).
Pro zapnutí laserového paprsku zatlačte krátce na tlačitko měření 9.
▶ Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti.
Zamiřte paprskem laseru na cílovou plochu. Pro spuštění měření znovu krátce zatlačte na tlačitko měření 9.
Ve funkci trvalé měření začíná měření ihned po zapnutí funkce. Naměřená hodnota se typicky objeví během 0,5 s a nejpozději po 4 s. Doba měření závisí na vzdálenosti, světelných poměrech a odrazových vlastnostech cílové plochy. Konec měření je indikován signálním tónem. Po ukončení měření se laserový paprsek automaticky vypne.
Pokud ca. 20 s po zaměření nenásleduje žádné měření, paprsek laseru se kvůli šetření baterií automaticky vypne.
Volba vztažné roviny (viz obr. B-C)
Pro měření můžete volit mezi dvěma různými vztažnými rovi- nami:
- Stlačte tlačitko 12 pro měření od zadní hrany měřícího přístroje (např. při přiložení na stěnu).
- Stlačte tlačitko 1 pro měření od přední hrany měřícího přístroje (např. při měření od hrany stolu).
Zvolená vztažná rovina se zobrazí na displeji. Po každém zapnutí měřicího přístroje je předvolena jako vztažná rovina zadní hrana přístroje.
Měřící funkce
Měření délky
Pro měření délky stlačte tlačítko 5. Na displeji se objeví ukazatel pro měření délky —
Pro namíření a pro změření zatlačte pokaždé jednou krátce na tlačitko měření 9.
Naměřená hodnota se objeví dole na displeji.
Měření plochy
Pro měření plochy stlačte tlačitko 4. Na displeji se objeví ukazatel pro měření plochy □
Následně změřte po sobě délku a šířku jako při měření délky. Mezi oběma měřeními zůstává paprsek laseru zapnutý.
Po skončení druhého měření se plocha automaticky vypočítá a zobrazí. Poslední jednotlivá naměřená hodnota je na displeji dole, výsledek nahoře.
Měření objemu
Pro měření objemu stlačte tlačítko 10. Na displeji se objeví ukazatel pro měření objemu
Následně změřte po sobě délku, šířku a výšku jako při měření délky. Mezi těmito třemi měřeními zůstává paprsek laseru zapnutý.
Po skončení třetího měření se objem automaticky vypočítá a zobraží. Poslední jednotlivá naměřená hodnota je na displeji dole, výsledek nahoře.
Trvalé měření (viz obr. D)
Při trvalém měření lze měřícím přístrojem pohybovat relativně vůči cíli, přičemž naměřená hodnota se ca. každých 0,5 s aktualizuje. Můžete se např. vzdalovat od stěny až do požadované vzdálenosti, aktuální hodnota je neustále čitelná.
Pro trvalá měření zvolte nejprve funkci měření délky a poté stlačte tlačítko 9 na tak dlouho, až se na displeji objeví ukazatel trvalého měření : Laser se zapne a měření okamžitě začíná.
Pohybujte měřícím přístrojem tak dlouho, až se dole na displeji zobrazí požadovaná vzdálenost.
Krátkým stlačením tlačítka 9 trvalé měření ukončete. Poslední naměřená hodnota se zobrazí dole na displeji. Dlouhé stlačení tlačítka 9 znovu nastartuje trvalé měření.
Trvalé měření se po 5 min automaticky vypne. Poslední naměřená hodnota zůstává zobrazena dole na displeji.
Česky | 85
Vymazání naměřené hodnoty
Krátkým stlačením tlačítka 13 můžete ve všech funkcích měření smazat naposledy zjištěnou jednotlivou naměřenou hodnotu. Vícenásobným krátkým stlačením tlačítka se v opačném pořadí smazou jednotlivé naměřené hodnoty.
Pamětové funkce
Při vypnutí měřicího přístroje zůstává v paměti uložená hodnota zachována.
Uložení/přičtení naměřené hodnoty do paměti
Stlačte tlačítko přičítání k paměti 3, aby se aktuální naměřená hodnota – podle aktuální měřící funkce hodnota délky, plochy nebo objemu – uložila do paměti. Jakmile se hodnota uložila, objeví se na displeji „M“, znak „+“ za ním krátce zabliká.
Pokud již v paměti nějaká hodnota je, pak bude nová hodnota k obsahu paměti přičtena, avšak jen tehdy, shodují-li se měrné jednotky.
Nalézá-li se v paměti např. hodnota plochy a aktuální naměřená hodnota je hodnota objemu, tak nelze přičtení provést. Na displeji krátce zabliká „Error“.
Odečtení naměřené hodnoty
Stlačte tlačitko odčítání od paměti 11, aby se aktuální naměřená hodnota od hodnoty v paměti odpočítala. Jakmile se hodnota odečte, objeví se na displeji „M“, znak „-“ za ním krátce zabliká.
Pokud již je v paměti nějaká hodnota uložena, pak může být nová hodnota odečtena jen tehdy, shodují-li se měrné jednotky (viz „Uložení/přičtení naměřené hodnoty do paměti“).
Zobrazení hodnoty v paměti
Stlačte tlačitko vyvolání paměti 2, aby se v paměti uložená hodnota zobrazila. Na displeji se objeví „M=“. Pokud je na displeji zobrazen obsah paměti „M=“, pak jej můžete stlačením tlačitka přičítání k paměti 3 zdvojnásobit ev. stlačením tlačitka odčítání od paměti 11
stanovit na nulu.
Vymazání paměti
Pro vymazání obsahu paměti stlačte nejprve tlačítko vyvolání paměti 2, także se na displeji objeví „M =“. Poté zatlačte krátce na tlačítko 13; na displeji se „M“ už nezobrazuje.
Pracovní pokyny
Všeobecná upozornění
Přijímací čočka 19 a výstup laserového paprsku 18 nesměji být při měření zakryty.
Měřící přístroj se nesmí během měření pohybovat (s výjimkou funkce trvalého měření). Měřící přístroj proto pokud možno přiložte nebo položte na měřený bod.
Měření se děje ve středu laserového paprsku a to i u šikmo za- měřené cílové plochy.
Vlivy na rozsah měření
Rozsah měření závisí na světelných poměrech a odrazových vlastnostech cílové plochy. Pro lepší viditelnost laserového paprsku při práci venku a při silném slunečním svitu používejte brýle pro práci s laserem 21 (příslušenství) a cílovou tabulku laseru 22 (příslušenství) nebo cílovou plochu zatemněte.
Vlivy na výsledek měření
Na základě fyzikálních účinků nelze vyloučit, že při měření na různých površích nedojde k chybným měřením. K tomu náležejí:
- transparentní povrchy (např. sklo, voda),
– lesknoucí se povrchy (např. leštěný kov, sklo), - porézní povrchy (např. izolační materiály),
– strukturované povrchy (např. hrubá omítka, přírodní kámen).
Na těchto površich případně použijte cílovou tabulku laseru 22 (přislušenství).
Naměřenou hodnotu mohou rovněž ovlivnit vrstvy vzduchu s různou teplotou nebo nepřímo přijaté odrazy.
Zaměření pomocí zaměřovací pomůcky (viz obr. E)
Prostřednictvím zaměřovací pomůcky 7 se může usnadnit zaměření na velké vzdálenosti. K tomu se dívejte podél zaměřovací pomůcky na horní straně měřícího přístroje. Paprsek laseru běží rovnoběžně s touto přímkou pohledu.
Práce se stativem (viz obr. C)
Použití stativu je zvlášť nutné u větších vzdáleností. Měřící přístroj nasaďte závitem 1/4" 14 na rychlovýměnnou desku stativu 20 nebo běžného fotostativu. Pevně jej příšroubujte pomocí zajišťovacího šroubu rychlovýměnné desky.
Při polohování stativu berte na vědomí, že měření se děje podle zvolené vztažné roviny od zadní resp. přední hrany měřícího přístroje.
Chyby – příčiny a nápomoc
Příčina Řešení
Výstraha teploty (b) bliká, měření není možné
| Měřící přístroj je mimo provozní teplotu od – 10 °C do +50 °C (ve funkci trvalé měření do +40 °C). | Vyčkejte až měřící přístroj dosáhne provozní teploty |
| Objevila se výstraha baterie (a) | |
| Klesá napětí baterie (měření je ješ- tě možné) | Vyměňte baterie |
| Výstraha baterie (a) bliká, měření není možné | |
| Příliš nízké napětí baterie Vyměňte baterie | |
| Ukazatelé „Error“ a „----“ na displeji | |
| Uhel mezi paprskem laseru a cílem je příliš ostrý. | Zvětšete úhel mezi paprskem laseru a cílem |
| Cílová plocha odráží příliš silně (např. zrcadlo) ev. příliš slabě (např. černá látka) nebo je okolní světlo příliš silné. | Použijte cílovou tabulku laseru 22 (příslušenství) |
86 | Česky
Příčina Řešení
| Výstup laserového paprsku 18 ev.přijímací čočka 19 jsou orosené(např. kvůli rychlé změně teploty). | Měkkým hadříkem vytřete do sucha výstup laserového paprsku 18 ev.přijímací čočku 19 |
| Vypočtená hodnota je větší než99999 m/m2/m3. | Výpočet rozdělte do jednotlivých kroků |
Ukazatel „Error“ bliká nahoře na displeji
| Sčítání/odčítání naměřených hodnot s rozdílnými měrnými jednotkami | Sčítejte/odečítejte jen naměřené hodnoty se stejnými měrnými jednotkami |
Nespolehlivý výsledek měření
| Cílová plocha neodráží jedno-značně (např. voda, sklo). | Cílovou plochu zakryjte |
| Výstup laserového paprsku 18 ev.přijímací čočka 19 jsou zakryté. | Výstup laserovéhopaprsku 18 ev. přijímacíčočku 19 odkryjte |
Nepřijatelný výsledek měření
| Nastavena špatná vztažná rovina Vztažnou rovinu zvolte vhodně k měření |
| Překážka v dráze paprsku laseru Bod laseru musí kompletně ležet na cílové ploše. |
Měřící přístroj hlídá správnou funkci při každém měření. Pokud je zjištěna závada, bliká na displeji vedle stojící symbol. V tom případě nebo když nahoře uvedená nápomocná opatření nemohou chybu odstranit, předejte měřící přístroj přes Vašeho obchodníka do zákaznického servisu Bosch.
Kontrola presnosti měříciho prístroje
Přesnost měřícího přístroje můžete zkontrolovat následovně:
– Zvolte si v čase neměnnou měřící úsečku od ca. 3 do 10 m délky, jejíž délka je Vám přesně známa (např. šířka místnosti, otvor dveří). Tato měřící úsečka musí ležet v interiéru, cílová plocha měření musí být hladká a dobře odrážející.
- Úsečku změřte 10-krát za sebou.
Odchylka jednotlivých měření od střední hodnoty smi činit maximálně ±2,0 mm. Měření zaprotokolujte, abyste mohli přesnost později porovnat.
Údržba a servis
Údržba a čištění
Uskladňujte a převážejte měřící přístroj pouze v dodávané ochranné tašce.
Udržujte měřící přístroj vždy čistý.
Měřící přístroj neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla.
Pečujte zvláště o přijímací čočku 19 se stejnou pečlivostí, s jakou se musí zacházet s brýlemi nebo čočkou fotoaparátu.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího přístroje.
V případě opravy zašlete měřící přístroj v ochranné tašce 24.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:
www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si můžete objednat oprava Vašeho stroje online.
Tel.: 519 305700
Fax: 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch.cz
Zpracování odpadů
Měřicí přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU musejí být neupotřebitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Změny vyhrazeny.
Slovensky | 87
Slovensky
Bezpečnostné pokyny
13 Tlačidlo vypínača a vymazávacie tlačidlo pamäte
14 Závit 1/4"
15 Aretácia veka priehradky na batérie
16 Viečko priehradky na batérie
17 Sériové číslo
Používajte výlučne alkalicko-mangánové batérie alebo akumulátory.
Meranie dížky (vzdialenosti)
Na zameranie a na meranie stlačte vždy po jednom raze krátko tlačidlo Meranie 9.
Nameraná hodnota sa zobrazí dole na displeji.
Meranie plochy
Po skončení druhého merania sa výsledok automaticky prepočita a zobrazí na displeji. Posledná nameraná hodnota je na displeji dole, konečný výsledok je zobrazený hore.
Meranie objemu
Ak chcete merat'v režime meranie objemu, stlačte tlačidlo 10. Na displeji sa objaví indikácia pre meranie objemu
Po skončení tretieho merania sa výsledok automaticky prepočita a zobrazí na displeji. Posledná nameraná hodnota je na displeji dole, konečný výsledok je zobrazený hore.
Merací prístroj pohybujte dovtedy, kým sa na displeji dole zobrazí požadovaná hodnota vzdialenosti. Krátkym stlačením tlačidla 9 sa trvalé meranie ukončí. Posledná nameraná hodnota sa indikuje dole na displeji. Nové dlhé stlačenie tlačidla 9 spustí trvalé meranie znova.
Odčítavanie nameraných hodnôt
mäte 3 zdvojnásobit, resp. stlačením odpočítavacieho tlačidla pamäte 11 zredukovat na nulu (vynulovat).
Vymazanie pamäte
Indikovaná výstraha slabej batérie (a)
| Napätie batérie klesá (meranie je ešte možné) | Batérie vymenit |
Indikácia výstraha slabej batérie (a) bliká, meranie nie je možné
| Napätie batérie je príliš nízke Batérie vymenit |
Indikácie „Error“ a „----“ na displeji
| Sčítavanie/odčítavanie nameraných hodnôt s rozdielnymi meracími jednotkami | Sčítavajte/odčítavajte len namerané hodnoty s rovnakými meracími jednotkami |
