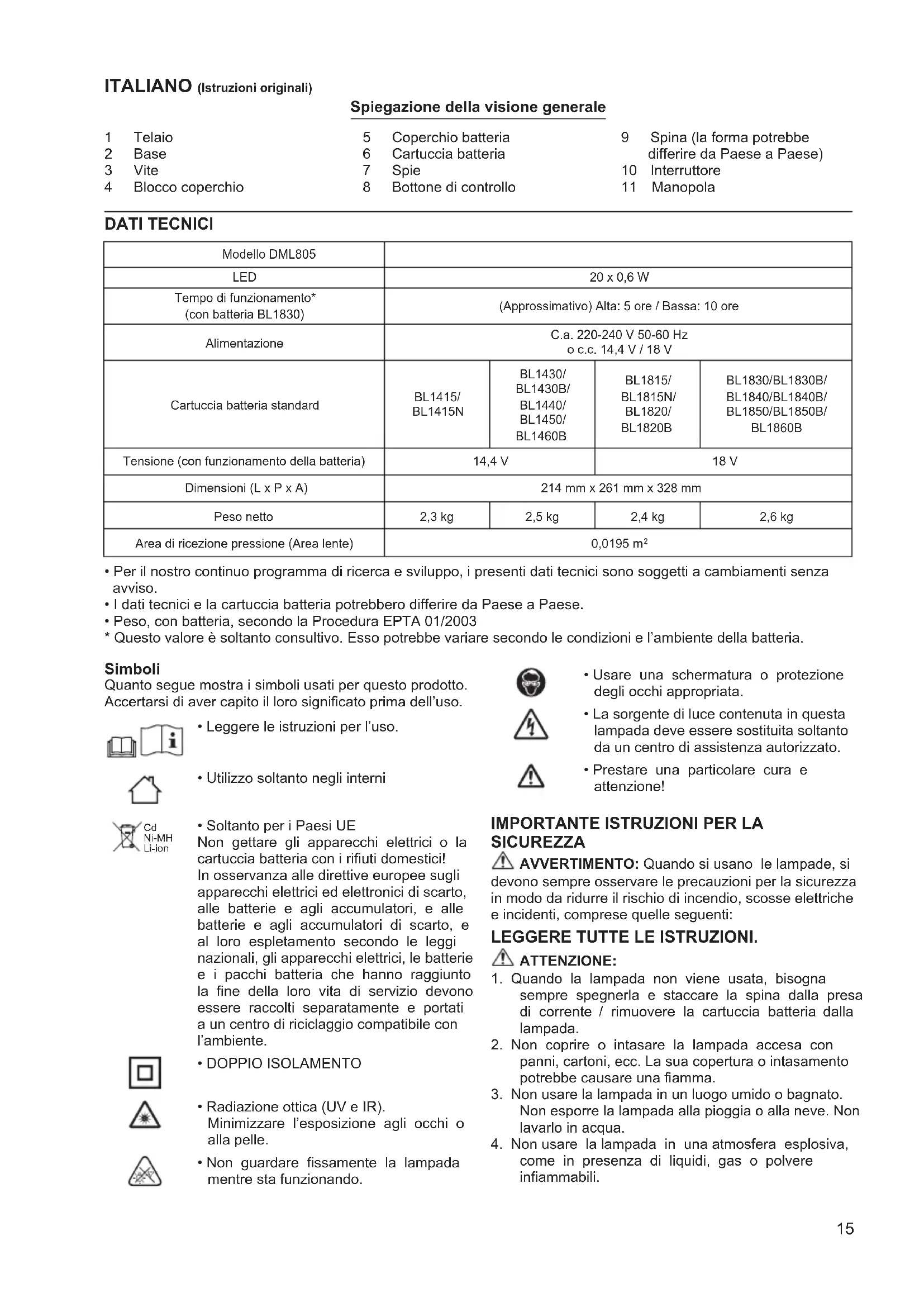

MANUALE UTENTE DML805 MAKITA

Spiegazione della visione generale

1	Telaio	5	Coperchio battery	9	Spina (la forma potrebbe)differire da Paese a Paese)
2	Base	6	Cartuccia battery
3	Vite	7	Spie	10	Interruttore
4	Blocco coperchio	8	Bottone di controllo	11	Manopola

DATI TECHNICI

Modello DML805
LED	20 x 0,6 W
Tempo di funzionamento* (con batteria BL1830)	(Approximativo) Alta: 5 ore / Bassa: 10 ore
Alimentazione	C.a. 220-240 V 50-60 Hz o c.c. 14,4 V / 18 V
Cartuccia batteria standard	BL1415/ BL1415N	BL1430/ BL1430B/ BL1440/ BL1450/ BL1460B	BL1815/ BL1815N/ BL1820/ BL1820B	BL1830/BL1830B/ BL1840/BL1840B/ BL1850/BL1850B/ BL1860B
Tensione (con funzionamento della batteria)	14,4 V		18 V
Dimensioni (L x P x A)	214 mm x 261 mm x 328 mm
Peso netto	2,3 kg	2,5 kg	2,4 kg	2,6 kg
Area di ricezione pressione (Area lente)	0,0195 m²

Per il nostro continuo programma di ricerca e sviluppo, i presenti dati tecnici sono soggetti a cambiamenti alla avviso.
- I dati tecnici e la cartuccia batteria potrebbero differire da Paese a Paese.
- Peso, con batteria, secondo la Procedura EPTA 01/2003
* Questo vale è soltanto consultivo. Esso potrebbe variare secondo le condizioni e l'ambiente della batteria.

Simboli

Quanto segue在哪 i simboli usati per quello prodotto. Accertarsi di aver capito il loro significato prima dell'uso.

Leggere leistruzioni per l'uso.

• Utilizzo sostanto negli interni

• Soltanto per i Paesi UE Non gettare gli apparecchi elettrici o la cartuccia batteria con i rifiuti domestici! In osservanza alle direttive europee sugli apparecchi elettrici ed elettronici di scarto, alle batterie eagli accumulatorati, e alle batterie eagli accumulatorati di scarto, e al loro espletamento secondo le leggi nazionali, gli apparecchi elettrici, le batterie e i pacchi batteria che hanno raggiunto la fine della loro vita di servizio devono essere raccolti separatamente e portati a un centro di riciclaggio compatibile con l'ambiente.

DOPPIO ISOLAMENTO

• Radiazione ottica (UV e IR). Minimizzare l'esposizioneagli occhi o alla pelle.
  Non guardare fissamente la lampada,
  mente sta funzionando.

• Usare una schermatura o protezione degli occhi appropriata.

• La sorgente di luce containuta in questa lampada deve essere sostituita sostanto da un centro di assistenza autorizzato.

• Prestare una particolare cura e attenzione!

IMPORTANTE ISTRUZIONI PER LA SICUREZZA

AVERTIMENO: Quando si usano le lampade, si devono sempre osservare le precauzioni per la sicurezza in modo da ridurre il rischio di incendio, scosse elettriche e incidenti, comprese哪些 seguenti:

LEGGERE TUTTE LE ISTRUZIONI.

ATTENZIONE:

1. Quando la lampada non viene usata, bisogna sempre spegnerla e staccare la spina alla presa di corrente / rimuovere la cartuccia batteria alla lampada.
2. Non coprire o intasare la lampada accesa con panni, cartoni, ecc. La sua copertura o intasamento potrebbe causare una fiamma.
3. Non usare la lampada in un luogo umido o bagnato.
   Non esporre la lampada alla pioggia o alla neve. Non lavarlo in acqua.

4. Non usare la lampada in una atmosfera esplosiva, come in presenza di liquidi, gas o polvere inflammabili.

5. Le spine delle lampade devono essere adatte alle prese di corrente. Non si deve mai modificare la spina in un qualsiasi modo. Con le lampade messe a terra (a massa) non si deve usare alcuna spina adattatrice. Le spine non modifica e adatte alle prese di corrente riducono il rischio di scosse elettriche.

6. Evitare il contatto del corpo con le superfici messe a terra o a massa, come tubazioni, radiatori, fornelli e frigoriferi. Se il corpo è a terra o a massa, c'è un maggior rischio di scosse elettriche.
7. Non maltrattare il cavo di alimentazione. Il cavo di alimentazione non deve mai essere usato per trasportare la lampada, o essere tirato per staccarla dalla presa di corrente. Tenere il cavo di alimentazione lontano dal calore, olio, bordi taglienti o parti mobili. I cavi di alimentazione danneggiati o aggrovigliati aumentoano il rischio di scosse elettriche.
8. Se il cavo flessibile esterno o il cavo della presente lampada è danneggiato, deve essere sostituito soltanto da un centro di assistenza autorizzato per evitare pericoli.
9. Non si deve guardare direttamente la luce LED o la sorgente della luce.

La lampada è stata classificata come rischio del Grippo 1.

a) La lampada, o ilsystema della lampada, è in eccedenza al Gruppo di Esenzione, e il rischio connesso a chi guarda dipende dal modo in cui gli utenti installano e usano il prodotto.
b) Il pericolo di radiazione ottica più restrittivo e altri pericoli di radiazione ottica in eccedenza al Gruppo di Esenzione.
c) Corretto montaggio, installatione, manutenzione e uso sicuro, compresi gli espliciti avvertimenti riguardo alle precauzioni per evitare la possibile esposizione a pericolosa radiazione ottica.
d) Consigli per le sicure procedure di funzionamento e avvertimenti riguardanti negligenze, malfunzionamenti e modi di guasti pericolosi ragionevolmente prevedibili.
e) AVVISO: Raggi ultravioletti (UV) e infrarossi (IR) emessi da quello prodotto.
f) AVVERTIMENO: Raggi infrarossi (IR) emessi da questo prodotto.
g) ATTENZIONE: Radiazione ottica possibilmente pericolosa emessa da quello prodotto.
h) Minimizzare l'esposizione agli occhi o alla pelle. Usare una schermatura appropriata.
i) Usare una schermatura o protezione degli occhi appropriata.
j) Non guardare fissamente la lampada quando funziona. Potrebbe essere dannoso per gli occhi.
k) L'esposizione potrebbe causare una irritazione degli occhi o della pelle. Evitare l'esposizioneagli occhi.

Utilizzo e cura della lampada a batteria

1. Ricaricare sostanto con il caricatore specificato dal produttore. Un caricatore adatto per un tipo di cartuccia batteria potrebbe create un rischio di incendio se usato con una cartuccia batteria diversa.

2. Usare le lampade soltanto con le cartucce batteria specificamente designate. L'impiego di qualsiasi altra cartuccia batteria potrebbe create il rischio di un incidente e incendio.

3. Quando non si usa la cartuccia batteria, tenerla lontana da altri oggetti metallici, come graffette, monetete, chiavi, chiodi, viti o altri piccoli oggetti di metallo che potrebbero stabilire una connessione da un terminale all'alto. Il cortocircuito dei terminali della batteria potrebbe causare bruciature o un incendio.

4. In condizioni di strapazzamento, il liquido potrebbe essere espulso alla batteria. Evitare agli contatto. Nel caso di un contatto accidentale, sciacquare con acqua. Se il liquido viene a contatto con gli occhi, rivolgersianche a un medico. Il liquido espulso alla batteria potrebbe causare irritazione o brucioni.

IMPORTANT ISTRUZIONI DI SICUREZZA PER LA CARTUCCIA BATTERIA

1. Prima di usare la cartuccia batteria, leggere tutte le istruzioni e i segni cautelativi su (1) il caricatore della batteria, (2) la batteria e (3) il prodotto che usa la batteria.
2. Non smontare la cartuccia batteria.
3. Se il tempo di utilizzo diventaccessivamente corto, smettere immediatamente l'uso.Potrebbe causare un rischio di surriscaldamento, possibili bruciature eanche una esplosione.
4. Se l'elettrolito dovesse finire negli occhi, sciac quarli con acqua pulita e rivolgersi subito a un medico. Potrebbe causare la perdita della vista.
5. Non cortocircuitare la cartuccia batteria:

(1) Non toccare i terminali con un qualsiasi materiale conduttivo.
(2) Evitare di conservare la cartuccia batteria in un contentatore con altri oggetti metallici, come chiodi, monete, ecc.
(3) Non esporre la cartuccia batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, surriscaldamento, possibili bruciature eanche un quasto.

1. Non conservare la lampada e la cartuccia batteria in luoghi dove la temperatura potrebbe raggiungere o superare i 50^ .
2. Non incinerare la cartuccia batteria,anche se è gravamente danneggiata o completeness usurata. La cartuccia batteria cui esplodere nel fuoco.
3. Fare attentiona non lasciar cadere o sbattere la batteria.
4. Non usare una batteria danneggiata.
5. Seguire le(norme locali riguardo allo smaltimento della batteria.

Suggerimenti per mantenere la vita di servizio massima della batteria

1. Caricare la cartuccia batteria prima che si scarichi completamente. Arrestare sempre il funzionamento della lampada e caricare la cartuccia batteria quando sinota una diminuzione di potenza della lampada.
2. Non si deve mai ricaricare una cartuccia batteria completeness carica. La sovraccarica riduce la vita di servizio della batteria.

3. Caricare la cartuccia batteria alla temperatura ambiente di 10^ - 40^ . Lasciar raffreddare una cartuccia batteria calda prima di caricarla.

4. Caricare la cartuccia batteria una volta agli sei mesi se non la si usa per un lungo periodo di tempo.

Conservare tutti gli avvertimenti e le istruzioni per farvi riferimento in futuro.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che la lampada sia spenta e staccata alla presa di corrente, e che la cartuccia batteria sia stata rimossa, prima di un qualsiasi intervento sulla lampada.

Montaggio del telaio e della base (Fig. 1)

Montare la lampada da lavoro come segue:

1. Rimuovere le viti.
2. Inserire le gambe del telaio nella base.
3. Allineare i fori del telaio su quelli della base.
4. Stringerli con le viti.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che la lampada sia spenta e staccata alla presa di corrente, e che la cartuccia batteria sa stata rimossa, prima di regolare o di controllare il funzionamento della lampada.

Utilizzo con la batteria:

Installazione o rimozione della cartuccia batteria

ATTENZIONE:

• Spagnere sempre la lampada e staccarla alla presa di corrente prima di installare o di rimuovere la cartuccia batteria.
• Tenere saldamente la lampada e la cartuccia batteria quando si installa o si rimuove la cartuccia batteria. Se la lampada e la cartuccia batteria non vengono tenute saldamente, potrebbero sfuggire di mano, danneggiare la lampada e la cartuccia batteria, e causare un incidente.

Per installare la cartuccia batteria, rilasciare il blocco del coperchio e aprire il coperchio della batteria. Inserire poi la cartuccia batteria. Allineare l'appendice della cartuccia batteria sulla scanalatura dell'alloggiamento, e spingerla in posizione. Inserirla completamente finché si blocca in posizione con uno scatto. Chiudere poi il coperchio della batteria. (Fig. 2)

Per rimuovere la cartuccia batteria, spingerla fuori alla lampada spingendo allo stesso tempo il bottone sulla parte anteriore della cartuccia.

ATTENZIONE:

• Installare sempre completeness in posizione la cartuccia batteria. In caso contrario, potrebbe accidentallymente cadere fuori alla lampada causando un incidente all'operaatore o a chi gli è vicino.
• Non installare la cartuccia batteria using forza. Se la cartuccia batteria non scorre lavorente in posizione, vuol dire che non viene inserta correttamente.

Indicazione della capacité restante della batteria (Fig. 3)

(Soltanto per le cartucce batteria con la lettera "B" alla fine del numero del modello.)

Premere il bottone di controllo sulla cartuccia batteria per visualizzare la capacité restante della batteria. Le spie si accendono per alcuni secondi.

Spie			Capacità restante
Accesa	Spenta Lampeggiante
			Dal 75% al 100%
			Dal 50% al 75%
			Dal 25% al 50%
			Dal 0% al 25%
			Caricare la batteria.
			Si potrebbe essere verificato un malfunzionamento della batteria.

NOTA:

• A seconda delle condizioni di utilizzo e della temperatura ambiente, l'indicazione potrebbe differire leggermente alla capacitéa reale.

Utilizzo con la corrente alternata:

Collegare la spina a una presa di corrente. (Fig. 4)

Accensione della luce LED (Fig. 5)

Premere una volta l'interruttore per la luce più forte della lampada (modalità alta). Premere di nuovo l'interruttore per la luce più tenue della lampada (modalità bassa). Per spegnere la luce, premere ancor una volta l'interruttore.

Sistema di protezione della batteria (Fig. 6)

Questa lampada è dotata di un sistema di protezione della batteria, per estendere la sua vita di servizio.
Quando la carica della batteria diventa Bassa, i LED si spengono fuorché uno (quello al centro della seconda riga). Poi, entro un lasso di tempo da cinque a dieci minuti circa, ilsystema interrompe automaticamente la corrente.

FUNZIONAMENTO

ATTENZIONE:

• Questa lampada da lavoro è progettata per l'utilizzo nelle attività esterne. Essa non deve essere usata per i lavori in casa.
• Posare sempre la lampada su una superficie pianaje stabile. In caso contrario, si potrebbe verificare un incidente.

Regolazione dell'angolo della lampada da lavoro (Fig. 7)

Allentare le manopole su entrambi i lati. Regolare l'angolo della lampada da lavoro. Stringere poi di nuovo le manopole.

Utilizzo con un treppiede o morsa (accessori opzionali) (Fig. 8)

ATTENZIONE:

• Leggere attendamente le istruzioni per l'uso degli accessori prima di usarli con la lampada da lavoro.
• Usandola con un treppiede o morsa, fare in modo che la sua altezza totale non superi 1,75 m.

La lampada da lavoro può essere messa su un treppiede o morsa per facilitare le operazioni.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che la lampada sia spenta e staccata alla presa di corrente, e che la cartuccia batteria sia stata rimossa, prima di cercare di eseguire l'ispezione o la manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe.

L'utente deve eseguire sostanto il lavoro di manutenzione descritto in queste istruzioni per l'uso. Qualsiasi altri lavoro deve essere eseguito da un centro di assistenza Makita autorizzato.

Pulizia

Strofinare agli tanto l'esterno (corpo) della lampada con un panno inumidito con acqua insaponata.

Per mantenere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualiasi还是很 intervento di manutenzione o di regolazione devono essere eseguita da un centro di assistenza Makita autorizzato using sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• Per l'utilizzo con la lampada Makita specificata in quello manuale si consigliano questi accessori o ricambi. L'utilizzo di qualsiasi altri accessorio o ricambio potrebbe costituire un rischio di incidenti alle persone. Usare sostanto gli accessori o ricambi stabiliti per il loro scopo.

Nel caso che sia necessaria una qualiasi assistenza per maggiori dettagli riguardo a questi accessori, rivolgersi al centro di assistenza Makita locale.

• Batteria e caricatore Makita genuini

• Treppiede
  Morsa
  Pellicola anabbagliante

NOTA:

• Alcuni articoli della lista potrebbero essere inclusi nell'imballaggio della lampada come accessori standard. Essi potrebbero differire da Paese a Paese.
