DML805 - Verlichting MAKITA - Gratis gebruiksaanwijzing en handleiding

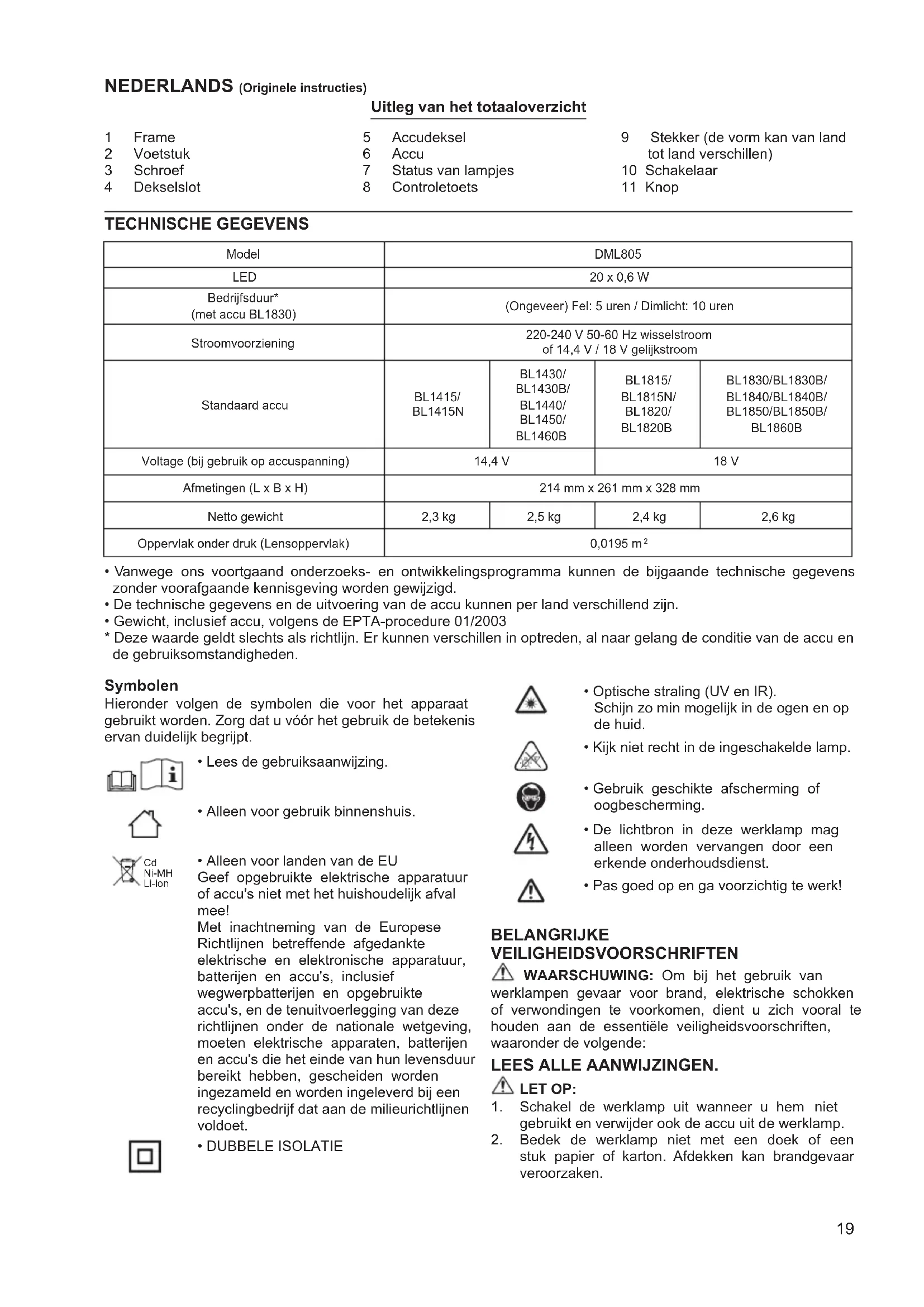

GEBRUIKSAANWIJZING DML805 MAKITA

Uitleg van het totaaloverzicht

1	Frame	5	Accudeksel	9	Stekker (de vorm kan van land tot land verschillen)
2	Voetstuk	6	Accu
3	Schroef	7	Status van lampjes	10	Schakelaar
4	Dekselslot	8	Controletoets	11	Knop

TECHNISCHE GEGEVENS

Model	DML805
LED	20 x 0,6 W
Bedrijfsduur* (met accu BL1830)	(Ongeveer) Fel: 5 uren / Dimlicht: 10 uren
Stroomvoorzieening	220-240 V 50-60 Hz wisselstroom of 14,4 V / 18 V gelijkstroom
Standaard accu	BL1415/ BL1415N	BL1430/ BL1430B/ BL1440/ BL1450/ BL1460B	BL1815/ BL1815N/ BL1820/ BL1820B	BL1830/BL1830B/ BL1840/BL1840B/ BL1850/BL1850B/ BL1860B
Voltage (bij gebruik op.accuspanning)	14,4 V		18 V
Afmetingen (L x B x H)	214 mm x 261 mm x 328 mm
Netto gewicht	2,3 kg	2,5 kg	2,4 kg	2,6 kg
Oppervlak onder druk (Lensoppervlak)	0,0195 m²

• Vanwege ons voortgaand onderzoeks- en ontwikelingsprogramma können de bijgaande technische geevens zonder voorafgaande kennisgeving worden gewijzigd.
• De technische gegevens en de uitvoering van de accu+kennen per land verschillend+zijn.
  Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003
• Deze waarde geldt slechts als richtlij. Er können verschellen in optreden, alaar gelang de conditie van de accu en de gebruksomstandigheden.

Symbolen

Hieronder volgen de symbolen die voor het apparaat gebruikt worden. Zorg dat u voor het gebruik de betekenis ervan duidelijk begrijpt.

Lees de gebruiksaaanwijzing.

• Alleen voor gebruik binnenshuis.

• Alleen voor landen van de EU Geef opgebruikte elektrische apparatuur of accu's Niet met het huishoudelijk afval mee!

Met inachtneming van de Europese Richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en accu's, inclusief wegwerpbatterijen en opgebruikte accu's, en de tenuitvoerlegging van deze richtlijnen onder de nationale wetgeving, moeten elektrische apparaten, batterijen en accu's die het einde van hun levensduur bereikt hebben, geschieren worden ingezameld en worden ingeleverd bij een recyclingbedrijf dat aan de milieurrichtlijnen voldoet.

DUBBELE ISOLATIE

Optische straling (UV en IR). Schijn zo min möglichk in de ogen en op de huid.
- Kijk nichtrecht in de ingeschakelde lamp.
- Gebruik geschichte afscherming of oogbescherming.
- Delichtbron in deze werklamp mag alleen worden verrangen door een erkende onderhoudsdienst.
- Pas goed op en ga voorzichtig te werk!

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING: Om bij het gebruik van werklampen gevaar voor brand, elektrische schokken of verwondingen te voorkomen, dient u zich vooral te honden aan de essentiele verilgheidsvoorschriften, waaronder de volgende:

LEESALLE AANWIJZINGEN.

LET OP:

1. Schakel de werklamp uit wanner u hem nicht gebruikt en verwijder ook de accu uit de werklamp.
2. Bedek de werklamp nicht met een doek of een stuk papier of karton. Afdekken kan brandgevaar veroorzaken.

1. Gebruik de werklamp Niet op natte of erg vochtigeplaatsen. Stel de werklamp Niet bloat aan regen of sneeuw. Niet met water wassen.
2. Gebruik de werklamp Niet in een omgeving waar explosiegevaar bestaat door Licht ontvlambare vloeistoffen, gas, damp of stof.
3. Let op dat de stekker van de werklamp goed in het stopcontact past. Probeer nooit om de stekker op enige wijze aan te passen. Gebruik geen adapter of verloopstekker voor geaarde werklampen (met massacontact). Met goed passende stekkers en stopcontacten vermijdt u het gevaar van elektrische schokken.
4. Zorg dat uw lichaam Niet in aanraking is met geaarde voorwerpen zoals buizen, een radiateur, fornuis of koelkast. U loopt een verhoogd risico van een elektrische schok als uw lichaam een aardcontact of massacontact heeft.
5. Wees voorzichtig het snoer Niet te beschadigen. Gebruik het snoer nooit om de werklamp te dragen of te trekken, of om de stekker uit het stopcontact te trekken. Zorg dat het snoer Niet worden blootgesteld aan ditte, olie, scherpe randen of bewegende delen. Een beschadigd of geknakt snoer kan gevaar voor een elektrische schok opleveren.
6. Als het stroomsnoer of een extern verlengsnoer van deze werklamp beschadigd is, mag het alleen verrangen worden bij een erkende onderhoudsdienst, om een gevaarlijke situatie te vermijden.
7. Kijk nooitrecht in het LED-lamplicht of de lichtbron.

De lamp is geclassified in gevarengroep 1.

a) De lamp of het lampsysteme overschrijdt de limiet van de Uitzonderingsgroep en het risico voor iemand die erin kijkt hangt af van de wijze waarop de gebruikers het product installeren en gebruiken;
b) De meest stringente optische stralingscriteria en andere optische stralingsrisico's overschrijden de limiet van de Uitzonderingsgroep.
c) Juiste montage, installment, onderhoud en veilig gebruik, inclusief duidelijke waarschuwingen en veiligheidsvoorschriften ter vermijding van möglichke blootstelling aan schadelijke optische straling.
d) Advies betreffende veilige bedieningsprocedures en waarschuwingen omtrent möglich voorspelbare vormen van misbruik, defecten en gevaarlijke werkingsstoringen.
e) KENNISGEVING: Dit product brengt ultraviolette en infrarode straling voort.
f) WAARSCHUWING: Dit product brengt infrarode straling voort.
g) LET OP: Dit product brengt möglich schadelijke optische straling voort.
h) Schijn zo min möglichk in de ogen en op de huid. Gebruik geschikte afterschering.
i) Gebruik geschikte afscherming of oogbescherming.
j) Kijk Nietrecht in de ingeschakelde lamp. Kan schadelijk zijn voor de ogen.
k) Bootstelling kan irritatie van de ogen of huid veroorzaken. Schijn Nietrecht in iemands ogen.

Bediening en onderhoud van accu-werklamp

1. Alleen opladen met de door de fabrikant voorgeschreveen acculader. Een acculader die geschikt is voor een bepaald type accu kan brandgevaarlijk zijn bij gebruik met een ander type accu.

2. Gebruik de werklamp alleen met de specifiek waarvoor geschikte accu. Het gebruik van een ander type accu kan gevaar voor brand of verwondingen opleveren.

3. Wonneer de accu nicht in gebruik is, dient u重点领域 u debuurt te houden van andere metalen voorwerpen, zoals paperclips, kleingeld, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die kortsluiting tussen de accucontacten zouden konnen make. Als de accucontacten kortgesloten worden, kan dat brandgevaar of brandwonden veroorzaken.
4. Bij misbruik kan er vloeistof UIT de accu vrijkomen; vermijd aanraking daarmee. Als u per ongeluk in aanraking komt met accuvloeistof, wast u die dan met water af. Als er accuvloeistof in uw ogen kommt, roept u dan bovendien medische hulp in. De vloeistof UIT de accu kan huidirritatie of brandwondenveroorzaken.

BELANGRIJKEVEILIGHEIDSVOORSCHRIFTEN VOOR DE ACCU

1. Alvorens u de accu in gebruik neemt, leest u erest alle aanwijzingen en waarschuwingen over (1) de acculader, (2) de accu en (3) het product waarvoor u de accu gebruikt.
2. Probeer nicht de accu te demonteren.
3. Als de gebruiksduur veel korter is geworden, staakt u dan onmiddelijk het gebruik. Anders bestaat de kans op oververhitting, gevaar voor brandwonden of zichs een ontploffing.
4. Als er accuvloeistof in uwogen komt, wast u ze onmiddelijkuit met volop schoon water en roept u dan onverwijld medische hulp in. Uw gezichtsvermögen zou ernstig aangetast+kennen worden.
5. Voorkom kortsluiting van de accucontacten:

(1) Raak de accucontacten Niet aan met enig stroomgeleidend materiaal.
(2) Bewaar de accu Niet in een doos samen met andere metalen voorwerpen zoals spijkers, kleingeld, enz.
(3) Zorg dat de accu Niet wordenblootgesteld aan regen of vocht.

Kortsluiting van de accu kan leiden tot een overmatige stroomsterkte, oververhitting, brandgevaar en zichs defecten.

1. Berg de werklamp en de accu Niet op in een omgeving waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp een opgebruikte accu nooit in het vuur, ook al is de accu zwaar beschadigd of helemaal onbruikbaar. In het vuur zou de accu konnen ontploffen.
3. Laat de accu nicht vallen en nergens hard tegenaan stoten.
4. Een accu die beschadigd is mag u不同程度 gebruiken.
5. Volg deplaatselijk geldende voorschriften voor het inleveren of wegwerpen van batterijen.

Tips om de accu in optimale staat te houden

1. Laad de accu op voordat die volledig ontladen is.
   Staak altijd het gebruik van de werklamp en laad de accu op wonneer u merkt dat de werklamp minderlicht geeft.

2. Probeer nooit om een volledig opgeladen accu nogmaals op te laden. Door overmatig opladen za de gebruiksduur van de accu korter worden.

3. Verricht het opladen van de accu bij een kamertemperatuur van 10^ - 40^ . Een accu die heet geworden is, maar u eerst afkoelen voordat u die oplaadt.

4. Laad de accu zeker elk halfaar een keer op, ook als u deze genuime tijd lang Niet gebruikt.

Bewaar al deutsche waarschuwingen en instructies zorgvuldig voor latere naslag.

MONTAGE

A LET OP:

• Zorg alsijd dat de werklamp is uitgeschakeld, de stekker uit het stopcontact is getrokken en de accu is verwijderd alvorens enig werk aan de werklamp uit te voeren.

Monteren van het frame en het voetstuk (Fig. 1)

Zet de werklamp als volgt in elkaar:

1. Verwijder de schroeven.
2. Steek de poten van het frame in het voetstuk.
3. Zorg dat de schroefgaten in het frame tegenover die in het voetstukkommen.
4. Zet ze vast met de schroeven.

BESCHRIJVING VAN DE FUNCTIONS

A LET OP:

Zorg altijd dat de werklamp is uitgeschakeld, de stekker uit het stopcontact is getrokken en de accu is verwijderd, alvorens enige controle of afstelling aan de werklamp uit te voeren.

Gebruik op stroom van de accu:

Aanbrengen en verwijderen van de accu

A LET OP:

• Schakel aktijd de werklamp uit en trek de stekker uit het stopcontact voordat u de accu aanbrengt of verwijdert.
• Houd de werklamp en de accu stevig vast wanner u de accu aanbrengt of verwijdert. Als u de werklamp en de accu Niet stevig vasthoudt, zouden deze uit uw handen kuren glippen, met gevaar voor schade aan de werklamp en de accu, en voor lichamelijk letsel.

Voor het aanbrengen van de accu, maakt u het dekselslot los en dan opent u het accudeksen. Breng verwolgens de accu aan. Plaats de tong van de accu in de groef van de behuizing en schuift u de accu op zich plaats. Schuif de accu er algid volledig in totdat die op zich plaats vastklikt. Sluit verwolgens het accudeksen. (Fig. 2)

Om de accu te verwijderen, verschuft u de knop aan de voorkant van de accu en dan schuift u de accuuit de werklamp.

LET OP:

• Let op dat u de accu altijd stevig vast schuift. Als u dit nalaat, zou de accu uit de werklamp kunnen vallen en uzelf of anderen kunnen verwonden.
• Druk de accu er nicht met kracht in. Als de accu er nicht soepel in gaat, houdt u die waarschijnlijk in de verkeerde stand.

Controleren van de resterende accuspanning (Fig. 3)

(Alleen voor accu's met een "B" aan het eind van het modelnummer.)

Druk op de controtoets van de accu om de resterende accuspanning te zien. De status van de lampjes blijft enkele seconden lang verlicht.

Status van lampjes			Resterende lading
Aan Uit Knpperen
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing in de accu+zijn opgetreden.

OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, kan de aanduiding iets verschillen van de werkelijkke accelading.

Gebruik op stroom van hetlichtnet:

Steek de stekker in een stopcontact. (Fig. 4)

Inschakelen van de LED-lamp (Fig. 5)

Druk de schakelaar eenmaal in, dan gaat de lamp holder branden (felicht). Druk de schakelaar nogmaals in, dan gaat de lamp minder fel branden (dimlicht). Om de lamp uit te doen, drukt u de schakelaar een derde maal in.

Accubeveiligingsystem (Fig. 6)

De werklamp is voorzien van een accubeveiligingssystem voor een langere levensduur van de accu.

Wanner de accu bijna leeg is, doven alle LED-lampen behave een ervan (de middelste LED-lamp op de tweede rij). Dan zar ongeveer vijf tot tien minuten later de lamp automatisch helemaal worden uitgeschakeld.

BEDIENING

LET OP:

• Deze werklamp is bestemd voor gebruik in het open veld. Gebruik deze werklamp Niet voor huishoudelijktoepasseningen.
  Zet de werklamp altijd op een vlakke, stabiele ondergrond. Anders kan het gereedschap vallen en kuren er ongelukken gebeuren.

De belichtingshoek van de werklamp verstellen (Fig. 7)

Draai de knappen aan beiden zijden los. Verstel de hoek van de werklamp. Draai verwolgens de beiden knappen wee vast.

Gebruik op een statief of in een klem (optionele accessoires) (Fig. 8)

LET OP:

• Lees zorgvuldig de gebruiksaanwijzingen van de accessoires voordat u die met de werklamp gaat gebruiken.
  Bij gelebruik op een statief of in een klem mag de totale hoogte de 1,75 meter nicht overschrijden.

U kunt de werklamp opstellen op een statief of in een klem, nuttig voor uw werk en een handige bediening.

ONDERHOUD

LET OP:

Zorg altijd dat de werklamp is uitgeschakeld, de stekker uij het stopcontact is getrokken en de accu is verwijderd alvorens inspectie of onderhoud uij te voeren.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol endergelijk. Hierdoor können verkleuring, verrormingen en barsten worden peroorzaakt.

Alleen de onderhoudswerkzaamheden beschreiben in deze gebruiksaanwijzing mogen door de gebruiker zich worden uitgevoerd. Alle andere werkzaamheden mogen alleen worden verricht door een erkende Makita onderhoudsdienst.

Reinigen

Veeg vanijd totijd de buitenkant van de werklamp (de behuizing van de werklamp) schoon met een doek,licht bevochtigd met wat zeepsop.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkende Makita onderhoudsdienst, en dat uitsluitend met gebruik van Makita verrangingsonderdelen.

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita werklamp die in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecificeerde doel.

Wenst u meer informatie over deze accessoires, neemt u dan contact op met uwplaatselijke Makita onderhoudsdienst.

Originele Makita accu en acculader
- Statief
Klem
- Anti-verblindingsfolie

OPMERKING:

• Bepaalde onderdelen uit deze lijst hunnen zich inbegrepen in de verpakking van de werklamp als standaardaccessoires. Deze hunnen van land tot land verschillen.
