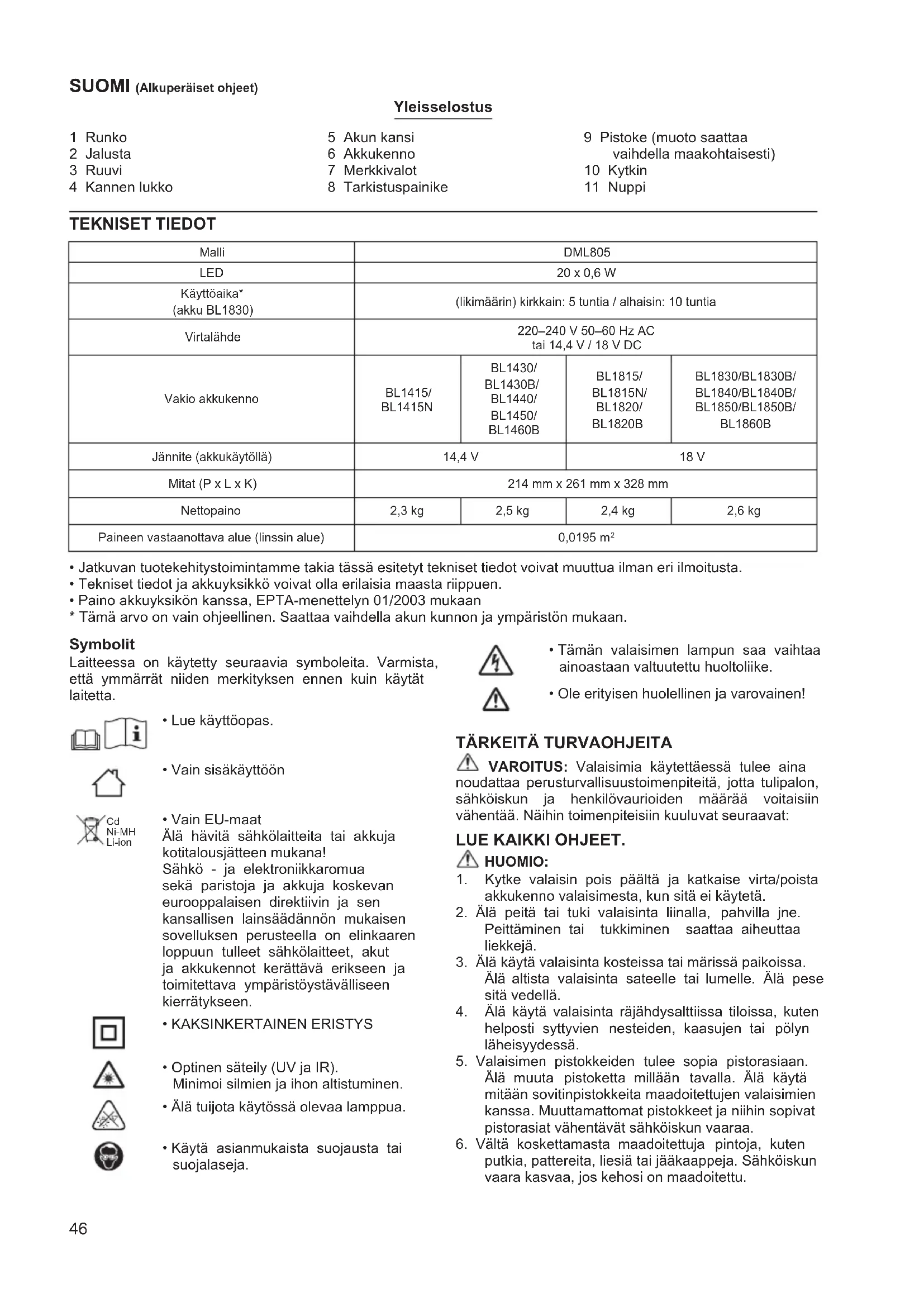

KÄYTTÖOHJE DML805 MAKITA

9 Pistoke (muoto saattaa

2 Jalusta

6 Akkukenno

vaihdella maakohtaisesti)

3 Ruuvi

7 Merkkivalot

10 Kytkin

4 Kannen lukko

8 Tarkistuspainike

11 Nuppi

TEKNISET TIEDOT

Malli	DML805
LED	20 x 0,6 W
Käytöaika* (akku BL1830)	(likimärin) kirkkain: 5 tuntia / alhaisin: 10 tuntia
Virtualähde	220-240 V 50-60 Hz AC tai 14,4 V / 18 V DC
Vakio akkukenno	BL1415/ BL1415N	BL1430/ BL1430B/ BL1440/ BL1450/ BL1460B	BL1815/ BL1815N/ BL1820/ BL1820B	BL1830/BL1830B/ BL1840/BL1840B/ BL1850/BL1850B/ BL1860B
Jännite (akkukäytölä)	14,4 V		18 V
Mitat (P x L x K)	214 mm x 261 mm x 328 mm
Nettopaino	2,3 kg	2,5 kg	2,4 kg	2,6 kg
Paineen vastaanottava alue (linssin alue)	0,0195 m²

• Jatkuvan tuotekehitystoimintamme takia tassä esitetyt tekniset tiedot voivat muuttua ilman eri ilmoitusta.
• Tekniset tiedot ja akkuyksikkö voivat olla erilaisia maasta riippuen.
  Paino akkuyksikon kanssa, EPTA-menettelyn 01/2003 mukaan
• Tämä arvo on vain ohjeellinen. Saattaa vaihdella akun kunnon ja ympäristön mukaan.

Symbolit

Laitteessa on käytetty seuraavia symboleita. Varmista, etta ymmarrat niiden merkityksen ennen kuin käytät laitetta.

Täm valaisimen lampun saa vaihtaa ainoastaan valtuutetu huoltolike.
- Ole erityisen huolellinen ja varovainen!

Lue kayttoopa.
Vain sisakayttoon

Vain EU-maat

Alä havitä sahkolaitteita tai akkuja kotitalousjätteen mukana! Sähkö - ja elektronikkaromua sekä paristoja ja akkuja koskevan eurooppalaisen direktiivin ja sen kansallisen lainsäddannon mukaisen sovelluksen perusteella on elinkaaren loppuin tulleet sahkolaitteet, akut ja alkukennot kerattäv erikseen ja toimitettava ympäristöystävälliseen kierratykseen.

KAKSINKERTAINEN ERISTYS
Optinen sateily (UV ja IR). Minimoi silmien ja ihon altistuminen.
- Älä tujota käytössä olevaa lamppua.
Käytä asianmukaista suojausta tai suojalaseja.

VAROITUS: Valaisimia kaytettäessä tulee aina noudattaa perusturvallisuustoimenpiteita, jotta tulipalon, sahköiskun ja henkilovaurioiden märäa voitaisin vahentä. Naihin toimenpiteisin kuuluvat seuraavat:

LUE KAIKKI OHJEET.

HUOMIO:

1. Kytke valaisin pois pälä tja katkaise virta/poista akkukenno valaisimesta, kun sitä ei käytetä.
2. Älä peitä tai tuki valaisinta liinalla, pahvilla jne. Peittäminen tai tukkiminen saattaa aiheuttaa liekkejä.
3. Älä käytä valaisinta koskeissa tai mariissä paikoissa.
   Älä altista valaisinta sateelle tai lumelle. Älä pesesi sitä vedellä.
4. Älä käytä valaisinta rajähdysalttiissa tiloissa, kuten helposti syttyvien nesteiden, kaasujen tai polyn laheisyydessä.
5. Valaisimen pistokkeiden tulee sopia pistorasiaan. Alä muuta pistoketta millaän cavalla. Alä käytä mitään sovitinpistokkeita maadoitettujen valaisimien kanssa. Muuttamattomat pistokkeet ja nihin sopivat pistorasiat vahentav Sahköiskun vaaraa.
6. Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jäkaappeja. Sahköiskun vaara kasvaa, jos kehosi on maadoitettu.

1. Alä kaytä verkkjohtoa vaärin. Alä kaytä sita Kantamiseen, ripustamiseen tai valaisimen pistokkeen irrottamiseen. Pidä johto loitolla kuumuudesta, öljystä, terävista reunoista ja likkuvista osista. Vahingoittuneet tai sotteutuneet johdot kasvattavat sahköiskun vaaraa.
2. Jos valaisimen ulkainen taipuisa kaapeli tai johto vauroituu, ainoastaan valtuutetu huoltoliike saa vaihtaa sen vaarojen välttämiseksi.
3. Alä katso suoraan LED-valoon tai valonlähteeseen.

Lamppu on luokiteltu riskiryhmaaan 1.

a) Lamppu tai lamppujarjestelma on vapautetun ryhman ulkopuolella, ja katsojaan kohdistuvat riskit riippuvat siita, miten kayttajat asentavat ja kayttavat tuotetta;
b) Rajoittavimman optisen sateilyn vaara ja muut optiset sateilyvaarat ovat vapautetun ryhman ulkopuolella.
c) Oikea kokoaminen, asennus, huolto ja turvallinen käytö, mukaan lukien selkeät varoitukset, jotka koskevat varotoimia mahdollista vaaralliselle optiselle sateilylle altistumista vastaan.
d) Neuvoja turvallisen käytön menettelytavoista ja varoituksia koskien kohtuudella ennakoitavissa olevia vaärinkäytöjä, toimintahäiriöitä ja vaarallisia vikatiloja.
e) HUOMAUTUS: Tuotteesta tulee UV- ja IR-sateilya.
f) VAROITUS: Tuotteesta tulee IR-sateilya.
g) HUOMIO: Tuotteesta tulee mahdollisesti vaarallista optista sateilyä.
h) Minimo silmien ja ihon altistuminen. Kayta asianmukaista sujausta.
i) Käytä asianmukaista suojausta tai suojalaseja.
j) Ålä tujota käytössä olevaa lamppua. Se saattaa vauroiittaa silmiä.
k) Altistumisesta saattaa seurata silmä- tai ihoärsytysta. Välta silmien altistumista.

Akkuvalaisimen käytto ja kunnossapito

1. Lataa vain valmistajan märittämällä laturilla. Laturi, joka soveltuu yhden typpiselle akkukennolle saattaa aiheuttaa tulipalovaaran, jos sitä käytetaan muille akkukennoille.
2. Käytä valaisimia vain niihin tarkoitettujen
   akkukennojen kanssa. Kaikkien muiden
   akkukennojen käytto saattaa aiheuttaa
   henkilövahingon tai tulipalon vaaran.
3. Kun akkukenno ei ole käytössä, pidä se erilläan metalliesineista, kuten paperilittimet, kolikot, avaimet, naulat, ruuvit tai muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Napojen yhdistyminen saattaa aiheuttaa palovammoja tai tulipalon.
4. Väärastä käytösta johtuen akusta voi valu ana nestettä; alä koske siihen. Jos sitä kuitenkin pääsee vahingossa iholle, huuhte vedellä. Jos nestettä pääsee silmiin, hakeudu läkarin hoitoon. Akusta valuva;neste saattaa arsyttä ihoa tai aiheuttaa palovammoja.

1. Lue kaikki ohjeet ja varoitusmerkinnat (1) laturista, (2) akusta ja (3) akkua kayttavastā laitteesta ennen kuin kaytāt akkukennoa.

2. Alä pura akkukennoa.

3. Jos toiminta-aika on muuttunut lian lyhyeksi, lopeta kayttäminen valittömästi. Se saattaa aiheuttaa ylikuumenemisvaaran, mahdollisia palovammoja ja jopa rajahdyksen.

4. Jos elektrolyttä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu heti läärin hoitoon. Se saattaa aiheuttaa nakökyvyn menettämisen.
5. Älä oikosulje alkukennoa:

(1) Älä koske napoihin millään johtavalla materiailila.
(2) Välta akkukennon sailyttämista paikassa, jossa on muita metalliesineita, kuten nauloja, kolkoita jne.
(3) Alä altista akkukennoa vedelle tai sateelle. Akun oikosulku saattaa aiheuttaa korkean virran, ylikuumenemisen, mahdollisia palovammoja ja jopa akun rikkoutumisen.

1. Älä saïlytä valaisinta ja akkukennoa paikoissa, joissa lampötila saattaa nousta 50^ -asteeseen tai yli.
2. Älä polta akkukennoa vaikka se olisi pahasti vauroitunut tai täysin loppuun käytetty. Akkukenno voi rajahtaa tulessa.
3. Varo pudottamasta tai kolhimasta akkua.
4. Älä käytä vauroitunutta akkua.
5. Noudata akun havittamisesspaikallisia märäyksia.

Vinkkejá mahdollisimman pitkān akun käytölänsäilyttämiseksi

1. Lataa akkukenno ennen kuin se on kokonaan purkautunut.
   Lopeta aina valaisimen käytto ja lataa akkukenno, kun huomaat valaisimen tehon heikentyneen.
2. Älä koskaan lataa täyteen ladattua akkukennoa. Yilataaminen lyhentää akun käytöikää.
3. Lataa akkukenno lampotilassa 10^ - 40^ . Anna kuuman akkukennon jahtiä ennen kuin lataat sen.
4. Lataa akkukenno kuuden kuukauden valein, vaikka et kayttäisi sitä pitkään aikaan.

Säastä kaikki varoitukset ja ohjeet tulevia tarpeita varten.

KOKOAMINEN

HUOMIO:

• Varmista aina, etta valaisin on kytketty pois pälätä, irrotetu vIRRasta ja akkukenno on poistetu ennen kuin teet mitaan toimenpiteita valaisimelle.

Rungon ja jalustan kokoaminen (kuva 1)

Kokoa työvalo seuraavasti:

1. Irrota ruuvit.
2. Työnnä rungon jalat jalustaan.
3. Kohdista rungon ja jalustan reiät.
4. Kiristä ne ruuveilla.

TOIMINTOJEN KUVAUS

HUOMIO:

• Varmista aina, etta valaisin on kytketty pois pälätä, irrotetu vIRRasta ja akkukenno on poistetu ennen kuin saadat tai tarkistat valaisimen toimintaa.

Käytö akulla:

Akkukennon asentaminen tai irrottaminen

HUOMIO:

• Kytke valaisin aina pois pälta ja irrota vIRRasta ennen kuin asennat tai irrotat akkukennon.

• Pida valaisinta ja akkukennoa tukevasti, kun asennat tai irrotat akkukennoa. Jos et onnistu pitamään valaisinta ja akkukennoa tukevasti, ne saattavat pudota käsistäsi ja seurauksena voi olla valaisimen ja akkukennon vauroituminen ja henkilövahinko.

Kun asennat akkukennoa, vapauta kannen lukko ja avaa akun kansi. Aseta akkukenno. Kohdista akkukennon kieleke kotelon uraan ja liu'uta se paikoilleen. Tyonnä loppuun asti, jolloin se lukittuu napsahtaen paikoilleen. Sulje sen jälkeen akun kansi. (kuva 2)

Irrota akkukenno liu'uttamalla se pois valaisimesta ja liu'uttamalla samalla kennon edessa olevaa painiketta.

HUOMIO:

• Asenna akkukenno aina kunnolla paikoilleen. Jos et tee nain, se voi pudota valaisimesta aiheuttaen vammoja sinulle tai jollekin lahellasi olevalle.
• Alä asenna akkukennoa väkivaltaa käyttaen. Jos kenno ei liu'u helposti, sitä ei ole työnnetty oikein paikoilleen.

Akun jäljellä olevan varaustason ilmaisin (kuva 3) (Vain akuille, joiden mallinumeron lopussa on kirjain "B".)

Saat nakyviin akun jäljellä olevan varaustason painamalla akun tarkistuspainiketta. Merkkivalot syttyvät muutaman sekunnin ajaksi.

Merkkivalot			Jäljellä oleva varaustaso
Palaa Ei	pala Vilkkuu
			75% - 100%
			50% - 75%
			25% - 50%
			0% - 25%
			Lataa akku.
			Akussa voi olla toimintahäirio.

HUOMAA:

• Ilmoitettu varaustaso voi erota hieman todellisesta varaustasosta sen mukaan, millaisissa oloissa ja missä lampotilassa laitetta kaytetaan.

Vaihtovirralla kaytto:

Yhdistä pistoke viransyöttön. (kuva 4)

LED-valon sytyttäminen (kuva 5)

Painamalla kytkintä kerran valo palaa kirkkaasti (kirkkain tila). Painamalla kytkintä uudelleen valo palaa heikommin (alhainen tila). Sammuta valo painamalla kytkintä uudelleen yhden kerran.

Akun suojausjärnestelmä (kuva 6)

Valaisin on varustettu akun suojausjarjestelmallä, joka.
pidentää akun käyttoikä.

Kun akun virta vahenee, LED-valot sammuvat yhtä LED-valoa lukuun ottamatta (toisen riven keskellä). Järestelmä katkaisee sitten automaattisesti virran noin 5 - 10 minuutin päästä.

KAYTTÖ

HUOMIO:

• Tämä työvalo on tarkoitettu työmaakäyttoen. Älä käytä työvaloa kotikäytössä.
• Aseta valaisin aina tasaiselle ja vakaalle alustalle. Muutoin seurauksena voi olla laitteen putoaminen.

Työvalon kulman säätäminen (kuva 7)

Löysäk kummankin puolen nupit. Sääda työvalon kulma.
Kiristä sitten nupit uudelleen.

Kolmijalan tai ruuvipuristimen kanssa käytäminen (lisävarusteet) (kuva 8)

HUOMIO:

Lue huolellisesti lisavarusteiden kaytttoohjeet ennen kuin kaytata niita tyovalon kanssa.
Kun kaytakolmjalkaa tai ruuvipuristinta, kokonaiskorkeus ei saa ylittaa 1,75 metria.

Voit asettaa työvalon kolmijalkaan tai ruuvipuristimeen helpottaaksesi käytöä.

HUOLTO

HUOMIO:

• Varmista aina, etta valaisin on kytketty pois pälätä, irrotetu virrasta ja akkukenno on poistetu ennen kuin teet tarkastuksia tai huoltoja.
• Alä koskaan käytä bensiiniä, bent-seeniä, tinneriä, alkoholia tai vastaavaa. Seurauksena voi olla varinmuutoksia, muodonmuutoksia tai murtumia.

Käytäja saa tehdä vain ne huoltotyöt, jotka on kuvattu tassä käyttoohjeessa. Kaikki muut työ tulee jättäa Makitan valtuuttamien huoltolikkeiden suoritettaviki.

Puhdistaminen

Pyyhi aika ajoin valaisimen (valaisimen rungon)
ulkopinnat saippuaveteen kostutetulla liinalla.

Jotta tuotteen TURVALLISUUS ja LUOTETTAVUUS sailyvat, korjaukset, kaikki muu huolto ja saadot on jatettavä Makitan valtuuttamien huoltolijkkeiden tehtavaksi Makitan vaihto-osia kayttäen.

LISAVARUSTEET

HUOMIO:

Naita varusteita tai tarvikkeita suositellaan kaytettavaksi tassä kayttöhjeessa kuvatun Makita valaisimen kanssa. Muiden varusteiden tai tarvikkeiden kayttäminen saattaa aiheuttaa henkilovahinkojen vaaran. Kayta varusteita ja tarvikkeita vain niille märarattyihin tarkoituksiin.

Jos tarvitset lisätietaoa näistā varusteista, ota yhteys paikallisen Makitan huoltoliiikkeeseen.

• Makitan aito akku ja laturi
  Kolmijalka
• Ruuvipuristin
  Heijastamaton kalvo

HUOMAA:

• Jotkin luettelon tuotteista voi olla merkitty vakiovarusteiksi valaisimen pakkauksessa. Ne voivat vaihdella maakohtaisesti.
