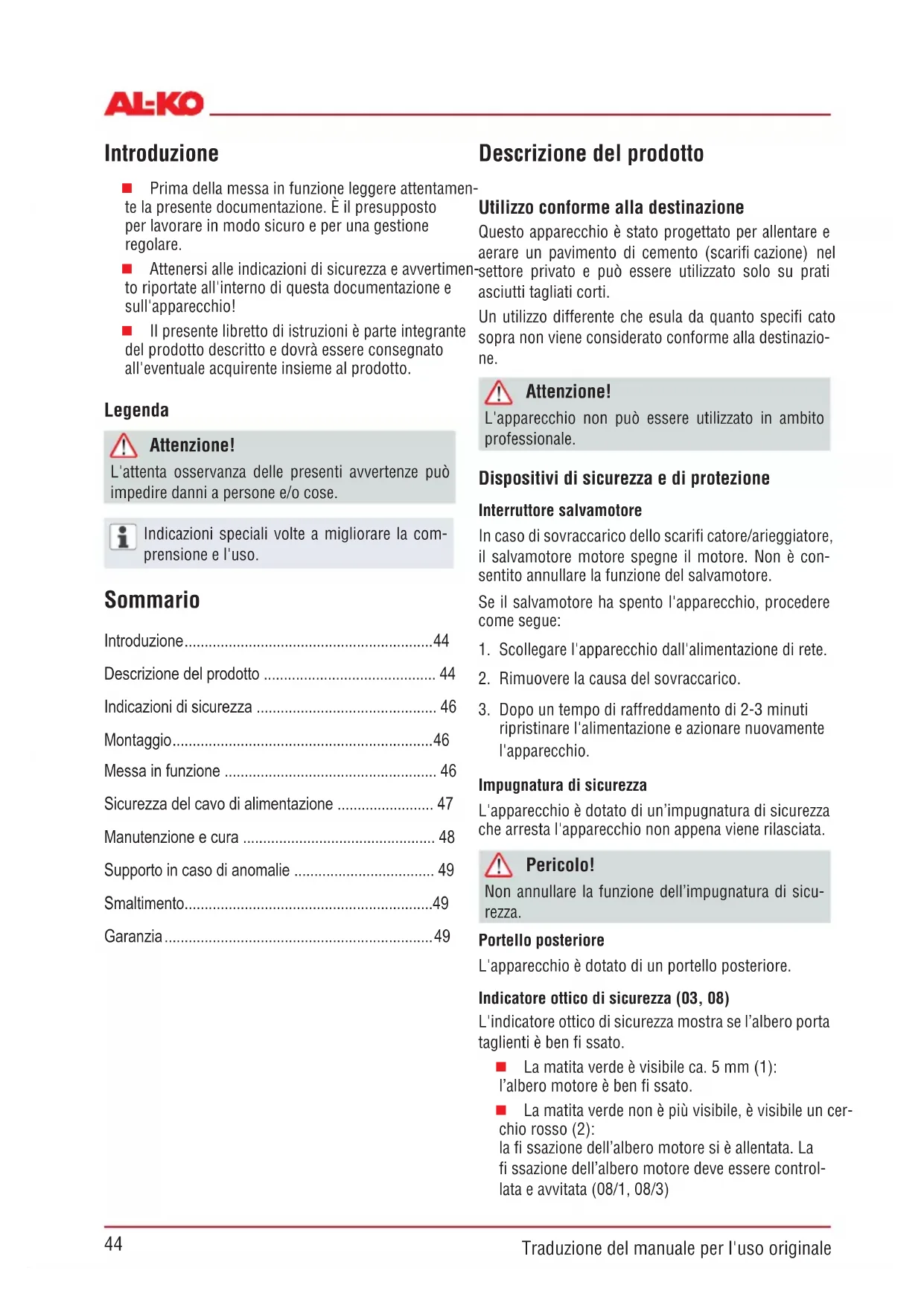

MANUALE UTENTE Combi Care 38 E AL-KO

IT: Traduzione del manuale per l'uso originale ....44

SI: Prevod originalnih navodil....50

HR: Prijevod originalnih Uputa za uporabu ....56

■ Prima della messa in funzione leggere attentamente la presente documentazione. È il presupposto per lavorare in modo sicuro e per una gestione regolare.
Attenersi alle indicazioni di sicurezza e avvertimento riportate all'interno di questa documentazione e sull'apparecchio!
Il presente libretto di istruzioni è parte integrante del prodotto descritto e dovrà essere consegnato all'eventuale acquirente insieme al prodotto.

Legenda

Attenzione!

L'attenta osservanza delle presenti avvertenze può impedire danni a persone e/o cose.

Indicazioni speciali volte a migliorare la comprensione e l'uso.

Sommario

Introduzione....44

Descrizione del prodotto 44

Indicazioni di sicurezza 46

Montaggio....46

Messa in funzione 46

Sicurezza del cavo di alimentazione 47

Manutenzione e cura 48

Supporto in caso di anomalie 49

Smaltimento....49

Garanzia 49

Descrizione del prodotto

Utilizzo conforme alla destinazione

Questo apparecchio è stato progettato per allentare e aerare un pavimento di cemento (scarifi cazione) nel -settore privato e può essere utilizzato solo su prati asciutti tagliati corti.

Un utilizzo differente che esula da quanto specifi cato sopra non viene considerato conforme alla destinazione.

Attenzione!

L'apparecchio non può essere utilizzato in ambito professionale.

Dispositivi di sicurezza e di protezione

Interruttore salvamotore

In caso di sovraccarico dello scarifi catore/arieggiatore, il salvamotore motore spegne il motore. Non è consentito annullare la funzione del salvamotore.

Se il salvamotore ha spento l'apparecchio, procedere come segue:

1. Scollegare l'apparecchio dall'alimentazione di rete.
2. Rimuovere la causa del sovraccarico.
3. Dopo un tempo di raffreddamento di 2-3 minuti ripristinare l'alimentazione e azionare nuovamente l'apparecchio.

Impugnatura di sicurezza

L'apparecchio è dotato di un'impugnatura di sicurezza che arresta l'apparecchio non appena viene rilasciata.

Pericolo!

Non annullare la funzione dell'impugnatura di sicurezza.

Portello posteriore

L'apparecchio è dotato di un portello posteriore.

Indicatore ottico di sicurezza (03, 08)

L'indicatore ottico di sicurezza mostra se l'albero porta taglienti è ben fi ssato.

La matita verde è visibile ca. 5 mm (1):
l'albero motore è ben fi ssato.
La matita verde non è più visibile, è visibile un cerchio rosso (2):
la fi ssazione dell'albero motore si è allentata. La fi ssazione dell'albero motore deve essere controllata e avvitata (08/1, 08/3)

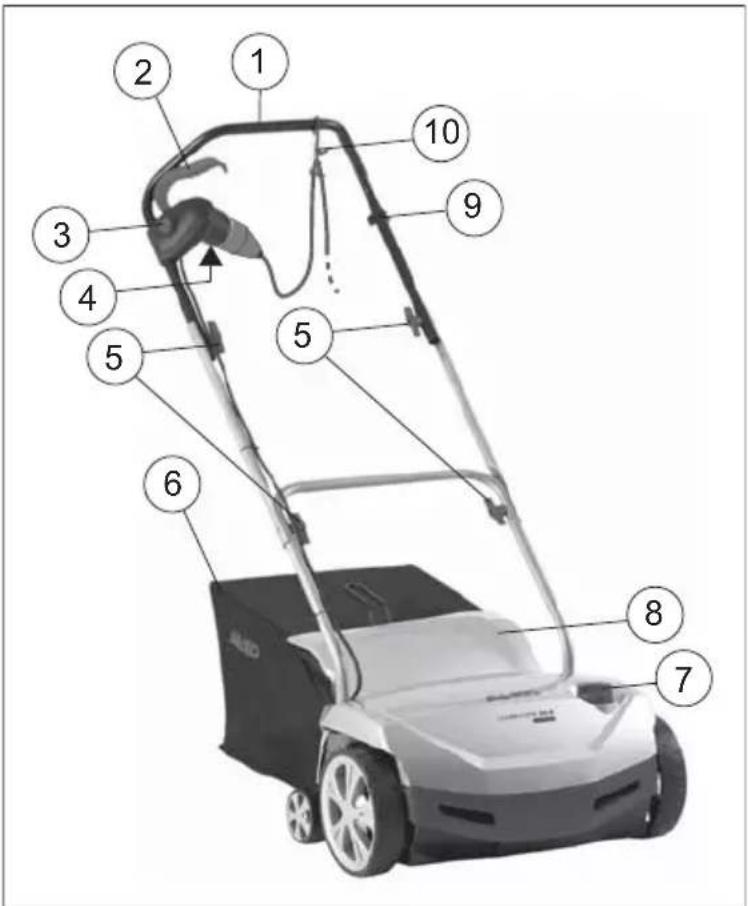

Panoramica prodotto

1	Stegola
2	Impugnatura di sicurezza
3	Interruttore di sicurezza a tasto
4	Presa dell'interruttore di sicurezza a tasto
5	Maniglia girevole per maniglie per piegare la stegola

6	Cesto di raccolta
7	Dispositivo di selezione girevole per imposta-zione profondità di lavoro
8	Defl ettore
9	Blocco di sicurezza per portacavo
10	Portacavo

Simboli sull'apparecchio

Prima di mettere in funzione leggere le istruzioni per l'uso!

Tenere terzi lontani dalla zona di pericolo! Mantenere la distanza di sicurezza.

	Prima di eseguire interventi di manutenzione sugli utensili di taglio, scollegare la spina dalla presa di alimentazione.
	Non calpestare il cavo di alimentazione! Pericolo di scossa elettrica in caso di cavo di alimentazione danneggiato!
	Non avvicinare mani e piedi all'apparato di taglio! Prima di eseguire lavori di manuten-zione, cura e pulizia, scollegare l'apparec-chio dalla rete elettrica!
	Prima di eseguire interventi di manutenzione sugli utensili di taglio, staccare la candela!
	Indossare una protezione per l'udito e per gli occhi!

Indicazioni di sicurezza

Utilizzare l'apparecchio solo se in stato tecnico ineccepibile
■ Proteggere la macchina dall'umidità
■ Non annullare le installazioni di sicurezza e di protezione
- Indossare occhiali di protezione e protezioni acustiche
■ Indossare pantaloni lunghi e scarpe da lavoro robuste
Non avvicinare mani e piedi all'apparato di taglio
Non avvicinare mani e piedi alle parti rotanti
■ Tenere terzi lontani dalla zona di pericolo
Rimuovere corpi estranei dall'area di lavoro
■ Quando ci si allontana dall'apparecchio:
Spegnere il motore
■ Attendere l'arresto degli utensili di taglio
■ Scollegare l'apparecchio dalla rete
■ Non lasciare l'apparecchio incustodito
È vietato l'uso della macchina ai bambini o ad altre persone che non conoscono il manuale d'uso.
Non utilizzare la macchina sotto l'infl usso di alcol, droghe o medicinali
- Attenersi alle disposizioni locali sull'età minima della persona addetta all'uso

Montaggio

Montare la macchina secondo i pezzi nell'immagine (01, 02).

! Attenzione!

L'apparecchio può essere messo in funzione solo dopo un montaggio completo.

Messa in funzione

! Attenzione!

Prima della messa in funzione svolgere sempre un'ispezione visiva. Se gli utensili di taglio e/o gli elementi di fi ssaggio sono allentati, danneggiati o usurati, non usare l'apparecchio.

■ Attenersi alle disposizioni specifi che di paese per quanto riguarda i tempi operativi
- Attenersi sempre alle istruzioni per l'uso del costruttore del motore in dotazione.

Sicurezza del cavo di alimentazione

• Usare solo un cavo rivestito in gomma di qualità H05RN-F conforme alla norma DIN/VDE 0282 con una sezione di 3 x 1,5 mm ^2 .
  L'indicazione del tipo deve essere indicata sul cavo di alimentazione. Spina e presa di accoppiamento devono essere in gomma o rivestiti in gomma e conformi alla norma DIN/VDE 0620.
• Utilizzare solo un cavo di alimentazione suffi cientemente lungo.
  Cavo di alimentazione, spina e presa di accoppiamento devono essere dotati di protezione dagli schizzi d'acqua.
  Le riparazioni del cavo di alimentazione, della spina e della presa di accoppiamento devono essere eseguite esclusivamente da personale specializzato autorizzato. Non è consentito utilizzare un cavo di alimentazione difettoso (ad esempio, che presenta screpolature, tagli, deformazioni o pieghe nel materiale isolante).
  ■ Proteggere i collegamenti a innesto dall'umidità.

Pericolo!

Non danneggiare né recidere il cavo di alimentazione. In caso di danno, scollegare immediatamente il cavo di alimentazione dalla rete elettrica.

Requisiti elettrici

■ Corrente alternata (CA) da 230 V/50 Hz
Sezione minima
Cavo di alimentazione = 1,5 mm²
■ Protezione minima dell'allacciamento alla rete = 10 A
- Interruttore di sicurezza per correnti di guasto (FI)
■ Corrente di apertura massima = 30 mA

Realizzazione del collegamento alla rete (05)

1. Inserire la parte del cavo di alimentazione dotata di presa di accoppiamento nel connettore del pulsante di sicurezza (a).
2. Con il cavo di alimentazione creare un'ansa e inserirlo nel dispositivo di eliminazione della trazione (b). Lasciare l'ansa abbastanza lunga per farla scorrere da una parte all'altra.

Pericolo!

Non utilizzare mai l'apparecchio collegato a una presa di rete senza interruttore di sicurezza per correnti di guasto.

Impostare la profondità di lavoro (04)

Attenzione!

Regolare la profondità di lavoro solo con il motore spento e l'albero porta taglienti fermo.

Regolare la profondità di lavoro dell'albero porta taglienti mediante il dispositivo di selezione.

1. Ribaltare lo scarifi catore all'indietro tenendolo per il manico.
2. Premere verso il basso il dispositivo di selezione girevole e ruotarlo sul livello "1".

Posizioni del dispositivo di selezione:

1 - 5 = Regolazione della profondità di lavoro (04)

quando le lame sono nuove, impostare sempre il dispositivo di selezione al massimo sulla posizione 2!

La profondità di lavoro corretta si basa sui seguenti fattori:

■ lo stato del prato
■ l'usura delle lame

In caso di profondità di lavoro errata:

■ lo scarifi catore si ferma
- il motore non si avvia

In questo caso, portare il dispositivo di selezione indietro su una profondità di lavoro minore.

Prima di scarifi care, tosare sempre il prato.

Avviamento del motore (06)

1. Premere il pulsante di sicurezza e tenerlo premuto (a).
2. Tirare l'impugnatura di sicurezza verso il manico (b). Il motore si avvia.

L'impugnatura di sicurezza non si innesta. Deve essere tenuta premuta per tutto il tempo di lavoro.

1. Rilasciare il pulsante di sicurezza.

Spegnere il motore (07)

1. Rilasciare l'impugnatura di sicurezza (a). Questa passa automaticamente in posizione di inattività. Il motore viene spento.

Pericolo di lesioni da taglio!

L'albero porta taglienti è ancora in movimento! Dopo lo spegnimento non intervenire subito sotto l'apparecchio.

Inserimento/estrazione del cesto di raccolta

1. Prima di inserire/estrarre il cesto di raccolta, spegnere il motore.
2. Attendere che l'albero porta taglienti si fermi completamente.

Indicazioni generali sul funzionamento

Per avviare l'apparecchio è necessario assicurare la completa libertà di movimento degli utensili di taglio
■ Tenere il cavo di alimentazione lontano dall'area di lavoro
■ Controllare l'apparecchio solo per mezzo delle stegole. in modo da garantire la distanza di sicurezza
- Fare particolare attenzione quando si effettuano inversioni di direzione con lo scarifi catore oppure quando si tira indietro l'apparecchio per avvicinarlo a sé
- Rispettare la distanza di sicurezza sui terreni in pendenza
Scarifi care sempre in direzione trasversale rispetto al pendio
■ Non scarifi care mai terreni in forte pendenza
■ Condurre lo scarifi catore solo a passo d'uomo
Non ribaltare né trasportare mai l'apparecchio quando il motore è in funzione
Far eseguire controlli a personale specializzato nei seguenti casi:

■ dopo aver investito un ostacolo
in caso di arresto improvviso del motore
in caso di coltello piegato
in caso di albero porta taglienti piegato
in caso di cinghia trapezoidale guasta

Manutenzione e cura

Pericolo!

Pericolo di lesioni causato dall'albero porta taglienti. Indossare guanti di protezione.

Non è consentito aprire la scocca. La manutenzione e la riparazione del motore devono essere eseguite da un'offi cina autorizzata.

■ Prima di eseguire qualunque intervento di manutenzione e pulizia, scollegare la spina dalla presa di alimentazione! Attendere che l'albero si fermi completamente.
Utilizzare esclusivamente pezzi di ricambio originali.
Sostituire gli utensili di lavoro e i bulloni usurati o danneggiati solo a gruppi, per evitare squilibri.
Non esporre l'apparecchio a spruzzi d'acqua! Le infi Itrazioni d'acqua possono rovinare il motore e l'interruttore a tasto di sicurezza.
Pulire l'apparecchio dopo ogni utilizzo (con una spatola, un panno e così via).

Smontare l'albero porta taglienti (08).

1. Svitare la vite (1) del cuscinetto.
2. Ribaltare metà del cuscinetto (2).
3. Sollevare l'albero porta taglienti dalla metà inferiore del cuscinetto ed estrarla dal lato di o azionamento (3).

Il montaggio avviene in ordine inverso.

Smontare la lama (09).

Prima di smontare la lama, fare attenzione alla relativa posizione di assemblaggio!

1. Svitare la vite a brugola (1).
2. Estrarre con cautela il cuscinetto a sfera (2) dall'albero (8).
3. Estrarre dall'albero l'anello di pressione (3), la rosetta (4) e il distanziale corto (5)
4. Estrarre la lama (6) e il distanziale lungo in successione.

Il montaggio avviene in ordine inverso.

Smontaggio dell'arieggiatore

La procedura di smontaggio dell'arieggiatore e di sostituzione dei denti a molla in acciaio è analoga a quella descritta per l'albero porta taglienti.

Supporto in caso di anomalie

Anomalia Risoluzione
Il motore non parte	■ Controllare il cavo di alimentazione e l'interruttore di sicurezza■ Premere la barra di accensione del motore contro il manico superiore.■ Selezionare una profondità di lavoro minore.
L'albero non gira	■ Selezionare una profondità di lavoro minore.■ Liberare le lame.■ Recarsi presso un'offi cina di assistenza clienti
La potenza motore si affi evolisce	■ Selezionare una profondità di lavoro minore.■ Sostituire le lame usurate.■ Pulire la scocca■ Tosare il prato (altezza dell'erba eccessiva).

Anomalia Risoluzione
Cattive prestazioni di scarifi catura	■ Selezionare una profondità di lavoro minore. ■ Sostituire le lame usurate.
Funzionamento irregolare L'apparecchio vibra	■ Lama danneggiata. ■ Consultare un'offi cina del servizio assistenza.

Per le anomalie che non è stato possibile risolvere con l'aiuto di questa tabella è necessario consultare un'offi cina specializzata.

Smaltimento

Non smaltire gli apparecchi, le batterie e gli accumulatori esausti tra i rifi uti domestici!

L'imballo, l'apparecchio e gli accessori sono stati prodotti con materiali riciclabili, pertanto devono essere smaltiti di conseguenza.

Garanzia

Elimineremo - a nostra discrezione tramite riparazione o consegna sostitutiva - eventuali difetti di produzione o del materiale dell'apparecchio entro i termini di prescrizione previsti dalla legge per i diritti di ricorso per vizi della cosa. I termini di prescrizione dipendono dalla normativa in vigore nel paese in cui l'apparecchio è stato acquistato.

I termini della garanzia valgono solo nei casi seguenti: La garanzia decade nei casi seguenti:

■ impiego corretto del dispositivo
■ osservanza delle istruzioni per l'uso
- utilizzo di parti di ricambio originali

■ tentativi di riparazione del dispositivo
■ modifi che tecniche al dispositivo
- utilizzo non conforme alla destinazione d'uso (ad esempio, impiego industriale o comunale)

Sono esclusi dalla garanzia:

■ danni della vernice da ricondurre alla normale usura
■ Parti usurabili che sono contraddistinte sulla scheda ricambi con telaio xxx xxx (x)
■ Motori a scoppio – Per questi valgono le disposizioni di garanzia separate dei rispettivi costruttori del moto-re

Durante la copertura della garanzia, rivolgersi al proprio rivenditore o al centro di assistenza autorizzato più vicino presentando la garanzia e la ricevuta di acquisto. I presenti termini della garanzia tutelano i legittimi diritti di reclamo per vizi della cosa dell'acquirente nei confronti del venditore.

Uvod
