Marque	AL-KO
Modèle	Combi Care 38 E
Type de produit	Tondeuse à gazon (scarificateur/aérateur)
Largeur de travail	38 cm
Alimentation	230 V / 50 Hz, 10 A
Puissance moteur	1300 W (estimée)
Poids	11 kg (estimé)
Dimensions (L x l x h)	70 x 45 x 35 cm (estimé)
Profondeur de travail	5 positions (1-5)
Type de coupe	Scarification et aération avec couteaux rotatifs
Bac de ramassage	Oui, intégré
Dispositifs de sécurité	Disjoncteur moteur, interrupteur de sécurité, volet arrière, témoin visuel de verrouillage
Câble d'alimentation	H05RN-F 3 x 1,5 mm², longueur suffisante
Protection	Interrupteur différentiel 30 mA recommandé
Niveau sonore	~85 dB(A) (estimé)
Entretien	Nettoyage après chaque usage, remplacement des couteaux
Pièces d'usure	Couteaux, griffes en acier du rouleau aérateur
Garantie	Légale contre vices de fabrication, pièces d'usure exclues
Utilisation	Pelouses privées, usage domestique uniquement
Accessoires inclus	Bac de ramassage, guide d'utilisation

FOIRE AUX QUESTIONS - Combi Care 38 E AL-KO

Comment régler la profondeur de travail ?

Utilisez le commutateur tournant (7) sur le guidon. Assurez-vous que le moteur est arrêté et l'arbre à couteaux immobile. Enfoncez le commutateur et tournez-le sur la position souhaitée (1 à 5). Pour des couteaux neufs, ne dépassez pas la position 2.

Comment démarrer la tondeuse ?

Enfoncez et maintenez le bouton de l'interrupteur de sécurité (3), puis tirez l'étrier de sécurité (2) contre le guidon. Le moteur démarre. Relâchez ensuite le bouton tout en maintenant l'étrier.

Que faire si le moteur ne démarre pas ?

Vérifiez le câble d'alimentation et le disjoncteur de protection. Assurez-vous que l'étrier de sécurité est bien enfoncé. Si le problème persiste, réduisez la profondeur de travail ou contactez un atelier agréé.

Comment entretenir l'appareil ?

Débranchez toujours l'appareil avant tout entretien. Nettoyez-le après chaque utilisation avec un chiffon ou une raclette. N'utilisez pas d'eau. Portez des gants pour manipuler l'arbre à couteaux. Remplacez les couteaux usés par jeux entiers.

Quels sont les dispositifs de sécurité ?

L'appareil est équipé d'un disjoncteur moteur qui coupe en cas de surcharge, d'un interrupteur de sécurité qui stoppe l'appareil si relâché, d'un volet arrière et d'un témoin visuel de verrouillage de l'arbre à couteaux.

Comment changer les couteaux ?

Démontez l'arbre à couteaux (08). Dévisser la vis du palier, basculez le demi-palier vers le haut et retirez l'arbre. Pour les couteaux (09), dévissez le boulon à tête hexagonale, retirez les pièces dans l'ordre et remplacez les couteaux. Le remontage se fait en sens inverse.

Quel type de câble d'alimentation utiliser ?

Utilisez un câble caoutchouc de type H05RN-F conforme DIN/VDE 0282, section 3 x 1,5 mm². Le connecteur et le boîtier doivent être en caoutchouc. Le câble doit être protégé contre les projections d'eau.

L'appareil vibre anormalement, que faire ?

Des vibrations irrégulières indiquent des couteaux endommagés ou un balourd. Apportez l'appareil à un atelier SAV agréé pour inspection et réparation.

Peut-on utiliser l'appareil sur terrain en pente ?

Oui, mais toujours scarifier perpendiculairement à la pente et sur des pentes peu raides. Gardez une position stable et ne courez pas. Ne jamais utiliser sur des pentes raides.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Il est composé de matériaux recyclables. Déposez-le dans un point de collecte approprié conformément aux réglementations locales.

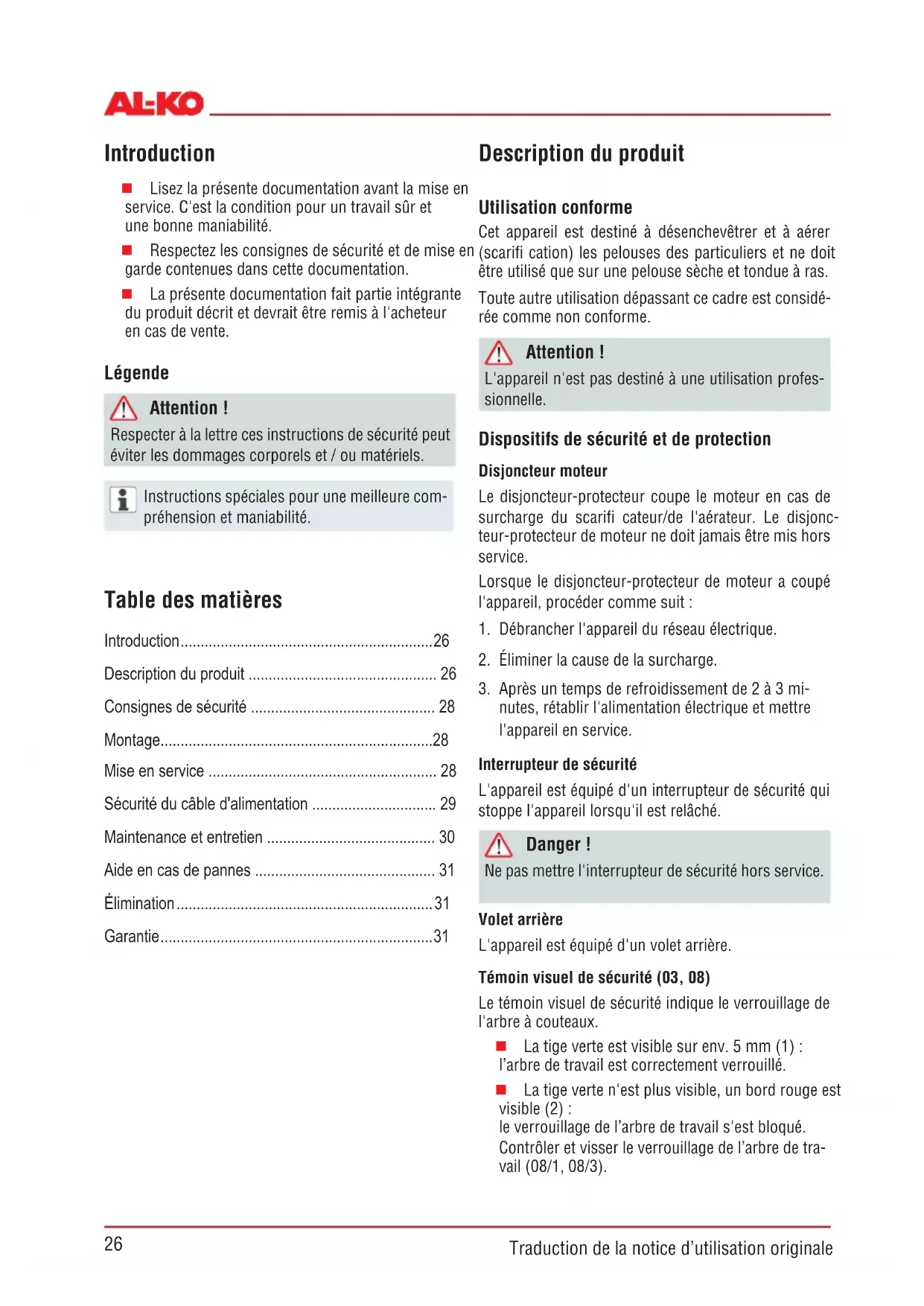

MODE D'EMPLOI Combi Care 38 E AL-KO

FR: Traduction de la notice d'utilisation originale ....26

Lisez la présente documentation avant la mise en service. C'est la condition pour un travail sûr et une bonne maniabilité.
■ Respectez les consignes de sécurité et de mise en garde contenues dans cette documentation.
La présente documentation fait partie intégrante du produit décrit et devrait être remis à l'acheteur en cas de vente.

Légende

Attention!

Respecter à la lettre ces instructions de sécurité peut éviter les dommages corporels et / ou matériels.

Instructions spéciales pour une meilleure compréhension et maniabilité.

Table des matières

Introduction....26
Description du produit 26
Consignes de sécurité 28
Montage....28
Mise en service 28
Sécurité du câble d'alimentation 29
Maintenance et entretien 30
Aide en cas de pannes 31
Élimination....31
Garantie....31

Description du produit

Utilisation conforme

Cet appareil est destiné à désenchevêtrer et à aérer (scarifi cation) les pelouses des particuliers et ne doit être utilisé que sur une pelouse sèche et tondue à ras.

Toute autre utilisation dépassant ce cadre est considérée comme non conforme.

Attention!

L'appareil n'est pas destiné à une utilisation professionnelle.

Dispositifs de sécurité et de protection

Disjoncteur moteur

Le disjoncteur-protecteur coupe le moteur en cas de surcharge du scarifi cateur/de l'aérateur. Le disjoncteur-protecteur de moteur ne doit jamais être mis hors service.

Lorsque le disjoncteur-protecteur de moteur a coupé l'appareil, procéder comme suit :

1. Débrancher l'appareil du réseau électrique.
2. Éliminer la cause de la surcharge.
3. Après un temps de refroidissement de 2 à 3 minutes, rétablir l'alimentation électrique et mettre l'appareil en service.

Interrupteur de sécurité

L'appareil est équipé d'un interrupteur de sécurité qui stoppe l'appareil lorsqu'il est relâché.

Danger!

Ne pas mettre l'interrupteur de sécurité hors service.

Volet arrière

L'appareil est équipé d'un volet arrière.

Témoin visuel de sécurité (03, 08)

Le témoin visuel de sécurité indique le verrouillage de l'arbre à couteaux.

La tige verte est visible sur env. 5 mm (1) : l'arbre de travail est correctement verrouillé.
La tige verte n'est plus visible, un bord rouge est visible (2) : le verrouillage de l'arbre de travail s'est bloqué. Contrôler et visser le verrouillage de l'arbre de travail (08/1, 08/3).

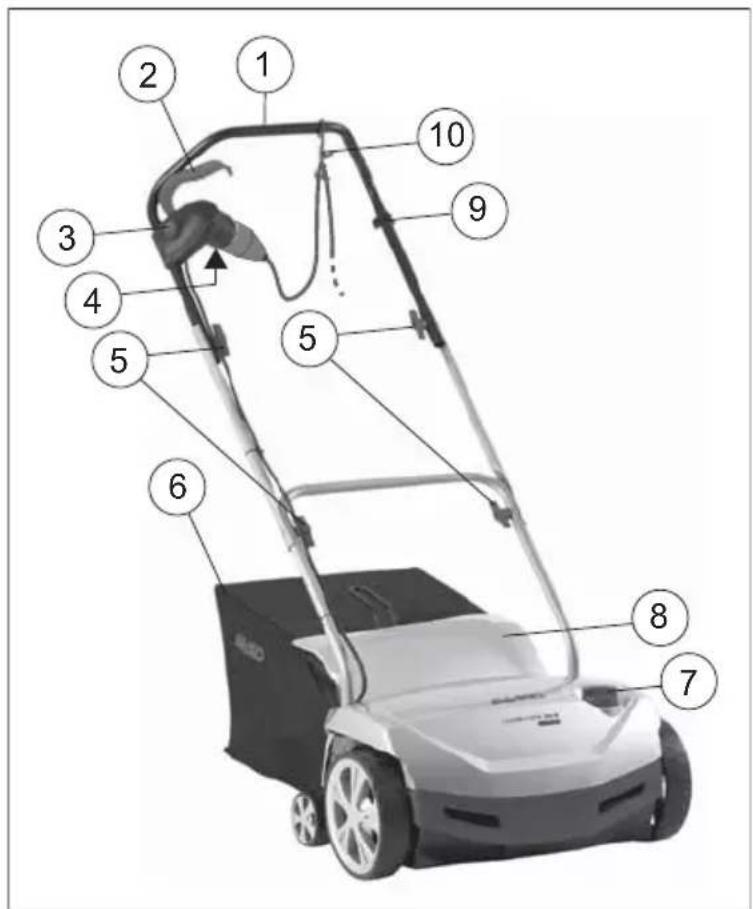

Aperçu du produit

1	Guidon
2	Étrier de sécurité
3	Bouton-poussoir de sécurité
4	Connecteur sur le bouton-poussoir de sécurité
5	Griffes rotatives pour rabattre le guidon

6	Bac de ramassage
7	Commutateur tournant de réglage de la profondeur de travail
8	Trappe défl ectrice
9	Pince de sécurité pour tendeur de câble
10	Tendeur de câble

Symboles sur l'appareil

Lire la notice d'utilisation avant la mise en service !

Éloigner les tierces personnes de la zone à risques !

Garder une distance de sécurité !

	Débrancher la prise secteur avant tout travail de maintenance sur le système de coupe !
	Ne pas rouler sur le câble d'alimentation !Risque d'électrocution si le câble d'alimentation est endommagé !
	Maintenir les mains et les pieds à distance de l'outil de coupe ! Avant les travaux de maintenance, d'entretien et de nettoyage, débrancher l'appareil du secteur !
	Retirer la bougie avant tout travail de maintenance sur le système de coupe !
	Porter une protection auditive et des lunettes de protection !

Consignes de sécurité

N'utilisez que des appareils dans un état impeccable
Protéger l'appareil de l'humidité
■ Ne jamais mettre hors service les dispositifs de sécurité et de protection
■ Porter des lunettes de protection et un casque de protection auditive
■ Porter des pantalons longs et des chaussures solides
■ Maintenir les mains et les pieds à distance de l'outil de coupe
■ Ne pas approcher les mains ni les pieds des pièces en rotation
- Éloigner les tierces personnes de la zone à risques
■ Retirer tout corps étranger de la zone de travail
■ Lorsque vous quittez l'appareil :

Arrêter le moteur
- Attendre l'immobilisation du système de coupe
Débrancher l'appareil du réseau électrique

■ Ne pas laisser l'appareil sans surveillance

■ Les enfants ou les personnes ne connaissant pas la notice d'utilisation, ne doivent pas utiliser l'appareil

L'appareil ne doit pas être utilisé sous l'emprise de l'alcool, de drogues ou de médicaments
■ Respecter les réglementations locales concernant l'âge minimum de l'utilisateur

Montage

Monter l'appareil conformément à la figure (01, 02).

Attention!

L'appareil ne doit être utilisé qu'après un montage complet.

Mise en service

Attention!

Toujours effectuer un contrôle visuel avant la mise en service. L'appareil ne doit pas être utilisé avec un système de coupe et/ou des éléments de fixation desserrés, endommagés ou usés.

■ Respecter la réglementation spécifi que au pays en ce qui concerne les horaires d'exploitation
■ Toujours respecter la notice d'utilisation fournie par le fabricant du moteur

Sécurité du câble d'alimentation

Utiliser uniquement un câble caoutchouc de qualité H05RN-F conforme à la norme DIN/VDE 0282 présentant une section de 3 x 1,5 mm².
La désignation de type doit être marquée sur le câble d'alimentation. Le connecteur et le boîtier de raccordement doivent être en caoutchouc ou gainés de caoutchouc et satisfaire aux spécifi cations de la norme DIN/VDE 0620.
- Utiliser uniquement un câble d'alimentation présentant une longueur suffi sante.
Le câble d'alimentation, le connecteur et le boîtier de raccordement doivent être protégés contre les projections d'eau.
Les réparations du câble d'alimentation électrique, du connecteur et du boîtier de raccordement doivent être effectuées uniquement par des ateliers agréés. Ne pas utiliser de câble d'alimentation défectueux (dont l'isolation présente p. ex. des fi ssures, des coupures, des écrasements ou des coudes).
■ Protéger les connexions électriques de l'humidité.

Danger!

Ne pas endommager ni couper le câble d'alimentation électrique.

En cas de dommage, débrancher immédiatement le câble d'alimentation électrique du réseau.

Conditions électriques préalables

■ Courant alternatif 230 V/50 Hz
Section minimum
Câble d'alimentation électrique = 1,5 mm²
■ Puissance minimum de fusible du raccordement au réseau = 10 A
■ Interrupteur différentiel (FI)
■ Courant maximum de déclenchement = 30 mA.

Établir la connexion avec le réseau (05)

1. Enfi cher le connecteur du câble d'alimentation électrique dans la prise de l'interrupteur de sécurité (a).
2. Former une boucle avec le câble électrique et la suspendre dans le dispositif de décharge de traction (b). La boucle doit être suffi samment longue pour que le dispositif de décharge de traction glisse d'un côté à l'autre.

Danger!

Ne jamais brancher l'appareil sur des prises de courant qui ne sont pas raccordées à un interrupteur différentiel.

Régler la profondeur de travail (04)

Attention!

Le réglage de la profondeur de travail doit être effectué uniquement lorsque le moteur est à l'arrêt et que l'arbre à couteaux est immobile.

Régler la profondeur de travail de l'arbre avec le sélecteur.

1. Basculer le scarifi cateur vers l'arrière en le tenant par le guidon.
2. Enfoncer le commutateur tournant et le placer sur la position « 1 ».

Positions sur le sélecteur :

1 - 5 = Réglage de la profondeur de travail (04)

Lorsque les couteaux sont neufs, placer le sélecteur sur la position « 2 » maximum !

La profondeur de travail correcte dépend de :

l'état du gazon,
■ l'usure des couteaux.

En cas de profondeur de travail incorrecte :

■ le scarifi cateur s'immobilise,
■ le moteur ne « tire » pas bien.

Dans ce cas, placer le sélecteur sur une profondeur de travail moins importante.

Toujours tondre avant d'utiliser le scarifi cateur.

Démarrer le moteur (06)

1. Enfoncer et maintenir enfoncé le bouton de l'interrupteur de sécurité (a).
2. Tirer l'étrier de sécurité contre le guidon (b). Le moteur démarre.

L'étrier de sécurité ne s'enclenche pas. Il doit être maintenu pendant toute la durée du travail.

1. Relâcher le bouton de l'interrupteur de sécurité.

Arrêter le moteur (07)

1. Relâcher l'étrier de sécurité (a). Il revient automatiquement en position zéro. Le moteur est coupé.

Danger de coupures !

L'arbre à couteaux continue de tourner ! Ne pas introduire la main sous l'appareil immédia-tement après la coupure du moteur.

Accrocher/Décrocher le bac de ramassage

1. Couper le moteur avant d'accrocher/de décrocher le bac de ramassage.
2. Attendre l'immobilisation de l'arbre à couteaux.

Généralités concernant l'utilisation

Le système de coupe doit être entièrement libre pour pouvoir démarrer l'appareil
■ Tenir le câble d'alimentation électrique hors de la zone de travail
L'appareil ne doit être guidé qu'à partir du guidon. Cela garantit la distance de sécurité
■ Faire preuve d'une attention toute particulière lorsque vous revenez sur vos pas avec le scarifi ca-teur ou que vous rapprochez l'appareil de vous
■ Sur les terrains en pente, veiller à conserver une position stable
■ Toujours scarifi er perpendiculairement à la pente
■ Ne jamais scarifi er sur des pentes raides
■ Toujours mener le scarifi cateur à la vitesse d'un homme à pied
■ Ne jamais basculer ou transporter l'appareil lorsque le moteur tourne
■ Toujours faire effectuer un contrôle par un professionnel :

■ après un passage sur un obstacle,
en cas d'arrêt soudain du moteur,
■ si la lame est pliée,
■ si l'arbre à couteaux est plié,
en cas de dommage sur la courroie trapézoïdale.

Maintenance et entretien

Danger!

Risque de blessures au niveau de l'arbre de cou- teaux.

Porter des gants de protection !

Ne pas ouvrir le carter.

La maintenance et les réparations à effectuer sur le moteur doivent être confiées à un atelier agréé.

Retirer le connecteur de la prise avant toute opération de maintenance ou de nettoyage ! Attendre l'immobilisation de l'arbre.
Utilisez exclusivement des pièces de rechange d'origine.
■ Toujours remplacer les outils et boulons par jeux entiers pour éviter tout balourd.
- Ne pas projeter d'eau sur l'appareil! La pénétration d'eau peut détruire le moteur et le bouton-poussoir de sécurité.
Nettoyer l'appareil après toute utilisation (racle, chiffons, etc.).

Démonter l'arbre de couteaux (08).

1. Dévisser la vis (1) du palier.
2. Basculer le demi-palier (2) vers le haut.
3. Sortir l'arbre à couteaux du demi-palier inférieur et le retirer du côté Entraînement (3).
   Le montage se fait en sens inverse.

Démonter les couteaux (09)

Bien noter la position de montage des couteaux avant de les démonter !

1. Dévisser le boulon à tête hexagonale (1).
2. Retirer le roulement à billes (2) avec précaution de l'arbre (8).
3. Retirer de l'arbre la bague de pression (3), la rondelle (4) et la courte douille d'entretoise (5).
4. Retirer les uns après les autres les couteaux (6) et les longues douilles d'entretoise.

Le montage se fait en sens inverse.

Démontage du rouleau aérateur

Le démontage du rouleau aérateur et le remplacement des griffes en acier se font de manière similaire à deux de l'arbre à couteaux.

Aide en cas de pannes

Panne Aide
Le moteur ne fonctionne pas.	Contrôler le câble d'alimentation électrique, ainsi que le disjoncteur de protection de circuit.Pousser l'étrier de contact moteur contre la partie supérieure du guidon.Choisir une profondeur de travail plus faible.
L'arbre ne tourne pas.	Choisir une profondeur de travail plus faible.Dégager les couteaux.Contacter l'atelier du service clients
Baisse de puissance du moteur	Choisir une profondeur de travail plus faible.Remplacer les couteaux uséNettoyer le carterTondre l'herbe (hauteur trop élevée).
Mauvaise performance de scarifi cation	Choisir une profondeur de travail plus faible.Remplacer les couteaux usé

Panne Aide
Marche irrégulièreL'appareil vibre	Couteaux endommagés.Apporter l'appareil à un atelier SAV.

Les dysfonctionnements qui n'auront pas pu être supprimés à l'aide de ce tableau doivent être éliminés par un atelier agréé.

Élimination

Ne pas éliminer les appareils hors d'usage, les piles ou les batteries avec les ordures ménagères !

L'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être éliminés de manière adéquate.

Garantie

Pendant la période légale de garantie contre les vices de fabrication, nous éliminons par réparation ou remplacement, selon notre choix, tout défaut de matériau ou de fabrication survenu sur l'appareil. La durée de prescription dépend de la législation respective en vigueur dans le pays où a été acheté l'appareil.

Notre garantie s'applique seulement en cas : La garantie ne s'applique pas en cas :

■ d'une utilisation conforme de l'appareil
■ du respect du mode d'emploi
■ d'utilisation de pièces de rechange originales

■ en cas de tentatives de réparation effectuées sur l'appareil
■ en cas de modifi cations techniques effectuées sur l'appareil
■ en cas d'utilisation non conforme (p. ex. utilisation professionnelle ou communale)

Sont exclues de la garantie :

■ les détériorations de la peinture dues à une usure normale
■ les pièces d'usure qui fi gurent en encadré xxx (xx) sur la carte des pièces de rechange
■ Moteur à explosion - Ces derniers sont garantis par les réglementations de garantie des constructeurs respectifs des moteurs

En cas de garantie, veuillez vous adresser à votre revendeur ou bien au point de service après-vente agréé le plus proche, en présentant cette déclaration de garantie et la preuve d'achat. Cette acceptation de garantie n'obère en rien les droits légaux de l'acheteur en cas de vice de la marchandise vis-à-vis du vendeur.

Introducción
