Combi Care 38 E - Corta-relva AL-KO - Manual de utilização gratuito

Marca	AL-KO
Modelo	Combi Care 38 E
Tipo de produto	Cortador de grama (escarificador/arejador)
Largura de trabalho	38 cm
Alimentação	230 V / 50 Hz, 10 A
Potência do motor	1300 W (estimada)
Peso	11 kg (estimado)
Dimensões (C x L x A)	70 x 45 x 35 cm (estimado)
Profundidade de trabalho	5 posições (1-5)
Tipo de corte	Escarificação e arejamento com facas rotativas
Coletor de grama	Sim, integrado
Dispositivos de segurança	Disjuntor do motor, interruptor de segurança, painel traseiro, indicador visual de travamento
Cabo de alimentação	H05RN-F 3 x 1,5 mm², comprimento suficiente
Proteção	Interruptor diferencial 30 mA recomendado
Nível de ruído	~85 dB(A) (estimado)
Manutenção	Limpeza após cada uso, substituição das facas
Peças de desgaste	Facas, garras de aço do rolo arejador
Garantia	Legal contra defeitos de fabricação, peças de desgaste excluídas
Utilização	Gramados privados, uso doméstico apenas
Acessórios incluídos	Coletor de grama, guia de utilização

Perguntas frequentes - Combi Care 38 E AL-KO

Como ajustar a profundidade de trabalho?

Use o comutador giratório (7) no guidão. Certifique-se de que o motor está parado e o eixo das facas imóvel. Pressione o comutador e gire-o para a posição desejada (1 a 5). Para facas novas, não ultrapasse a posição 2.

Como iniciar o cortador de grama?

Pressione e segure o botão do interruptor de segurança (3), em seguida, puxe o estribo de segurança (2) contra o guidão. O motor liga. Solte o botão enquanto mantém o estribo.

O que fazer se o motor não ligar?

Verifique o cabo de alimentação e o disjuntor de proteção. Certifique-se de que o estribo de segurança está bem pressionado. Se o problema persistir, reduza a profundidade de trabalho ou entre em contato com uma oficina autorizada.

Como fazer a manutenção do aparelho?

Sempre desconecte o aparelho antes de qualquer manutenção. Limpe-o após cada uso com um pano ou raspador. Não use água. Use luvas para manusear o eixo das facas. Substitua as facas desgastadas por conjuntos completos.

Quais são os dispositivos de segurança?

O aparelho está equipado com um disjuntor do motor que desliga em caso de sobrecarga, um interruptor de segurança que para o aparelho se solto, um painel traseiro e um indicador visual de travamento do eixo das facas.

Como trocar as facas?

Desmonte o eixo das facas (08). Desaperte o parafuso do mancal, incline o semimancal para cima e remova o eixo. Para as facas (09), desaperte o parafuso de cabeça sextavada, retire as peças na ordem e substitua as facas. A remontagem é feita na ordem inversa.

Que tipo de cabo de alimentação usar?

Use um cabo de borracha tipo H05RN-F conforme DIN/VDE 0282, seção 3 x 1,5 mm². O conector e a caixa devem ser de borracha. O cabo deve ser protegido contra jatos de água.

O aparelho vibra anormalmente, o que fazer?

Vibrações irregulares indicam facas danificadas ou desbalanceamento. Leve o aparelho a uma oficina de assistência técnica autorizada para inspeção e reparo.

Pode-se usar o aparelho em terreno inclinado?

Sim, mas sempre escarifque perpendicularmente à inclinação e em declives suaves. Mantenha uma posição estável e não corra. Nunca use em declives íngremes.

Como descartar o aparelho no fim da vida útil?

Não descarte o aparelho com o lixo doméstico. Ele é composto de materiais recicláveis. Deposite-o em um ponto de coleta adequado de acordo com as regulamentações locais.

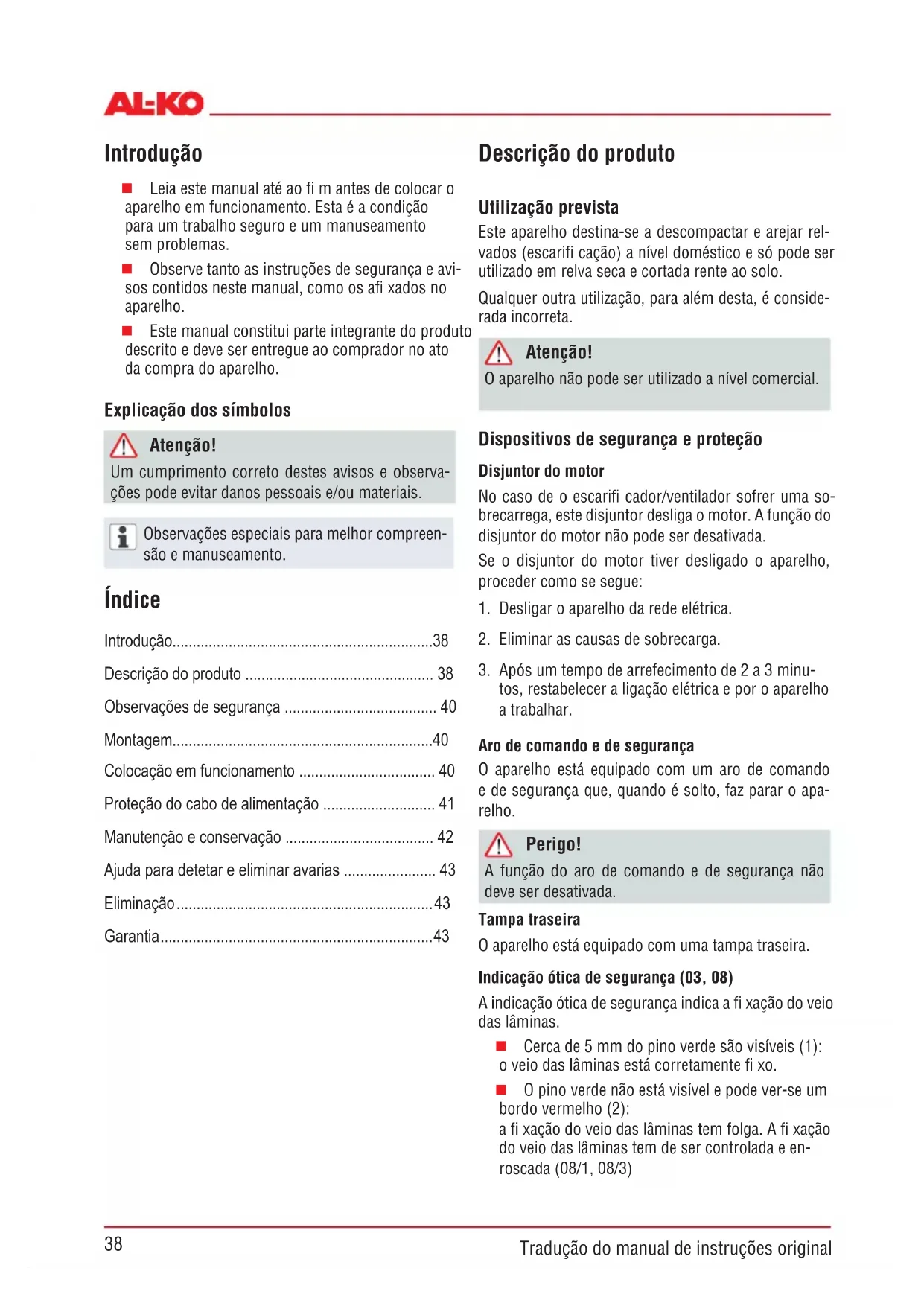

MANUAL DE UTILIZADOR Combi Care 38 E AL-KO

PT: Tradução do manual de instruções original .....38

Leia este manual até ao fi m antes de colocar o aparelho em funcionamento. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
- Observe tanto as instruções de segurança e avisos contidos neste manual, como os afi xados no aparelho.
Este manual constitui parte integrante do produto descrito e deve ser entregue ao comprador no ato da compra do aparelho.

Explicação dos símbolos

Atenção!

Um cumprimento correto destes avisos e observações pode evitar danos pessoais e/ou materiais.

Observações especiais para melhor compreensão e manuseamento.

Índice

Introdução....38

Descrição do produto 38

Observações de segurança 40

Montagem....40

Colocação em funcionamento 40

Proteção do cabo de alimentação 41

Manutenção e conservação 42

Ajuda para detetar e eliminar avarias 43

Eliminação 43

Garantia....43

Descrição do produto

Utilização prevista

Este aparelho destina-se a descompactar e arejar relvados (escarifi cação) a nível doméstico e só pode ser utilizado em relva seca e cortada rente ao solo.

Qualquer outra utilização, para além desta, é considerada incorreta.

Atenção!

O aparelho não pode ser utilizado a nível comercial.

Dispositivos de segurança e proteção

Disjuntor do motor

No caso de o escarifi cador/ventilador sofrer uma sobrecarrega, este disjuntor desliga o motor. A função do disjuntor do motor não pode ser desativada.

Se o disjuntor do motor tiver desligado o aparelho, proceder como se segue:

1. Desligar o aparelho da rede elétrica.
2. Eliminar as causas de sobrecarga.
3. Após um tempo de arrefecimento de 2 a 3 minutos, restabelecer a ligação elétrica e por o aparelho a trabalhar.

Aro de comando e de segurança

O aparelho está equipado com um aro de comando e de segurança que, quando é solto, faz parar o aparelho.

Perigo!

A função do aro de comando e de segurança não deve ser desativada.

Tampa traseira

O aparelho está equipado com uma tampa traseira.

Indicação ótica de segurança (03, 08)

A indicação ótica de segurança indica a fi xação do veio das lâminas.

Cerca de 5 mm do pino verde são visíveis (1): o veio das lâminas está corretamente fi xo.
O pino verde não está visível e pode ver-se um bordo vermelho (2): a fi xação do veio das lâminas tem folga. A fi xação do veio das lâminas tem de ser controlada e en- roscada (08/1, 08/3)

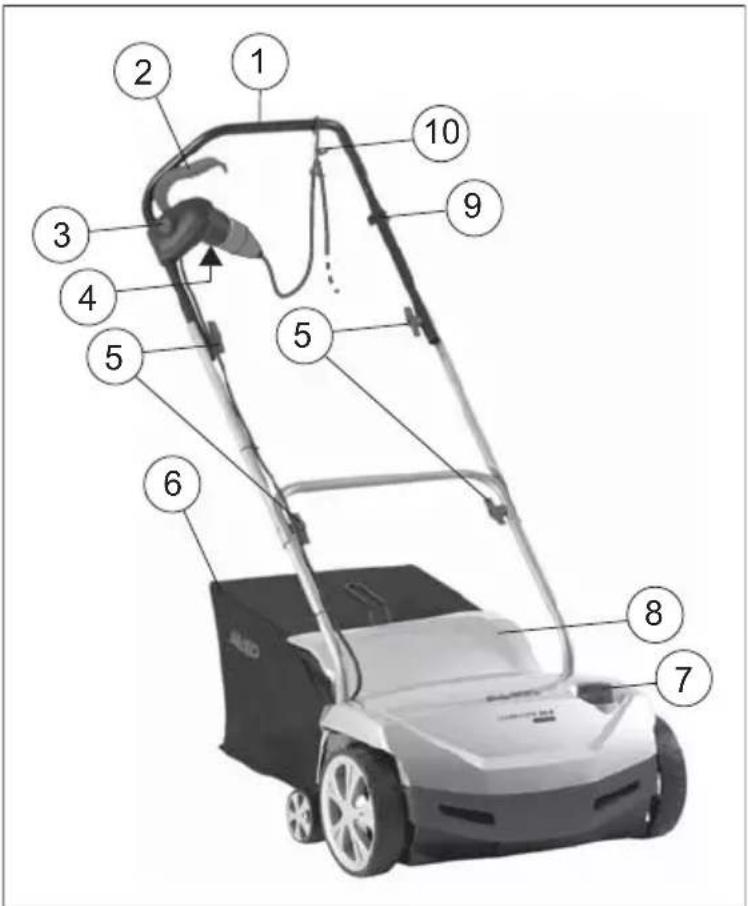

Vista geral do produto

1	Guiador (barra)
2	Aro de segurança
3	Comando de segurança
4	Ficha do comando de segurança
5	Manípulo rotativo para rebater guiador (barra)

6	Coletor
7	Interruptor rotativo de regulação da profundidade de trabalho
8	Resguardo
9	Grampo para proteger o cabo contra esforços mecânicos
10	Proteção contra esforços mecânicos

Símbolos no aparelho

Antes da colocação em funcionamento, ler o manual de instruções!

Manter terceiros afastados da área de perigo!

Manter a distância de segurança!

	Retirar a fi cha da tomada antes de qualquer trabalho de manutenção no mecanismo de corte!
	Não passar por cima do cabo de rede! Perigo de choque elétrico no caso de cabo de rede danifi cado!
	Manter as mãos e os pés afastados do mecanismo de corte! Antes de trabalhos de manutenção, conservação e limpeza, desligar o aparelho da rede elétrica!
	Retirar a vela de ignição antes de qualquer trabalho de manutenção no mecanismo de corte!
	Utilizar proteção auditiva e óculos de proteção!

Observações de segurança

• Utilizar o aparelho apenas em condições técnicas perfeitas
  ■ Proteger o aparelho contra a humidade
  Os dispositivos de segurança e de proteção não devem ser desativados
  ■ Usar óculos de proteção e proteção auricular
  ■ Usar calças compridas e calçado resistente
  ■ Manter as mãos e os pés afastados do mecanismo de corte
  ■ Manter os pés e as mãos afastados das peças rotativas
  ■ Manter terceiros afastados da área de perigo
  ■ Afastar corpos estranhos da zona de trabalho
  Ao acabar de utilizar o aparelho:
  Desligar o motor
• Aguardar pela paragem do mecanismo de corte
  ■ Retirar a fi cha da tomada
  Não deixar o aparelho sem supervisão
  As crianças ou outras pessoas que não conheçam o manual de instruções, não devem utilizar o equipamento
  Nunca utilizar o aparelho sob o efeito de álcool, drogas ou medicamentos
  Cumprir sempre as determinações locais para a idade mínima do utilizador

Montagem

Montar o aparelho de acordo com as imagens (01, 02).

Atenção!

O aparelho só pode ser operado, após montagem completa.

Colocação em funcionamento

Atenção!

Antes da colocação em funcionamento realizar sempre uma inspeção visual do equipamento. O aparelho não pode ser utilizado com um mecanismo de corte e/ou elementos de fi xação solto(s), danifi cado(s) ou gasto(s).

Cumprir as disposições específi cas do país relativas aos horários em que o equipamento pode ser utilizado

■ Ter sempre em atenção o manual de instruções fornecido pelo fabricante do motor

Proteção do cabo de alimentação

• Utilizar apenas cabos de borracha da qualidade H05RN-F, de acordo com o disposto pela norma DIN/VDE 0282, com uma secção de cabo trifásica: 3 x 1,5 mm ^2 .
  A designação do tipo deve estar inscrita no cabo de alimentação. A fi cha e a tomada de ligação devem ser de borracha ou revestidas a borracha e estar de acordo com o disposto pela norma DIN/VDE 0620.
• Utilizar apenas um cabo de alimentação com comprimento sufi ciente.
• O cabo de alimentação, a fi cha e a tomada de liga ção devem estar protegidos contra as projeções de água.
  As reparações no cabo de alimentação, na fi cha e na tomada de ligação só podem ser levadas a cabo por técnicos autorizados. Um cabo de alimentação com defeito (por exemplo, com fendas, cortes, partes esmagadas ou vincos no isolamento) não pode ser utilizado.
  ■ Proteger as ligações de fi cha contra a humidade.

Perigo!

Não danifi car nem cortar o cabo de alimentação. Em caso de acidente, desligar imediatamente o cabo de alimentação da rede elétrica.

Condições elétricas

■ 230 V/50 Hz corrente alternada
Secção mínima
■ Cabo de alimentação = 1,5 mm²
■ Proteção mínima da ligação à rede = 10 A
- Circuito impeditivo de passagem de corrente para o solo (FI)
■ Corrente de desligar máxima = 30 mA.

Ligação à rede (05)

1. Ligar o elemento de ligação do cabo de alimentação à fi cha do comando de segurança (a).
2. Fazer uma laçada com o cabo de alimentação e pendurá-la no dispositivo de alívio de tensão do cabo (b). A laçada deve ser longa o sufi ciente para que o dispositivo de alívio de tensão do cabo possa passar de um lado para o outro.

Perigo!

O aparelho nunca deve ser ligado a tomadas sem circuito impeditivo de passagem de corrente para o solo.

Regular a profundidade de trabalho (04)

Atenção!

Regular a profundidade de trabalho apenas com o motor desligado e com o veio das lâminas inativo.

Regular a profundidade de trabalho do veio das lâminas no disco seletor.

1. Atuando sobre a barra, inclinar o escarifi cador para trás.
2. Pressionar o interruptor rotativo para baixo e rodar para o nível "1".

-Posições no disco seletor:

1 - 5 = Regulação da profundidade de trabalho (04)

Com lâminas novas, colocar o disco seletor, no máximo, na posição 2!

A profundidade de trabalho correta rege-se por:

o estado da relva
o desgaste das lâminas

Em caso de profundidade de trabalho demasiado funda:

o escarifi cador fi ca parado
o motor não anda

Neste caso, voltar a rodar o disco seletor para uma profundidade de trabalho mais reduzida.

Cortar sempre a relva antes da escarifi cação.

Arranque do motor (06)

1. Premir o botão do comando de segurança e mantê-lo premido (a).
2. Puxar o aro de proteção contra a barra (b). O motor arranca.

O aro de proteção não encaixa. Tem de ser pre-mido durante todo o tempo.

1. Soltar o botão do comando de segurança.

Desligar o motor (07)

1. Soltar o aro de segurança (a). Ele retoma automaticamente a posição inicial. O motor está desligado.

Perigo de lesões provocadas por cortes!

O veio das lâminas continua a funcionar por inércia! Por isso, depois de se ter desligado o aparelho, não o agarrar logo por baixo.

Encaixar e desencaixar o coletor

1. Desligar sempre o motor antes de encaixar e desencaixar o coletor.
2. Esperar que o veio das lâminas pare.

Indicações gerais sobre a operação

Para que o aparelho possa ser colocado em funcionamento, é necessário que o mecanismo de corte tenha total liberdade de movimentos
■ Manter o cabo de alimentação afastado da zona de trabalho
Comandar o aparelho sempre só pelo respetivo guiador (barra). Dessa forma, estará a respeitar-se a distância de segurança
■ Prestar especial atenção ao inverter a marcha com o escarifi cador ou aproximar o aparelho do corpo
■ Em inclinações, assegurar uma boa estabilidade
A escarifi cação deve ser sempre feita transversalmente em relação ao declive
- Nunca utilizar o escarifi cador em declives muito inclinados
Utilizar sempre o escarifi cador a uma velocidade lenta, ao ritmo da sua marcha normal
Nunca inclinar nem transportar o aparelho com o motor a funcionar
- O escarifi cador tem de ser visto por um técnico sempre que:

■ tiver passado por cima de um obstáculo
- ocorra paragem súbita do motor
as lâminas estiverem torcidas ou dobradas
o veio das lâminas estiver torcido ou dobrado
■ a correia trapezoidal estiver defeituosa

Manutenção e conservação

Perigo!

Perigo de lesões no veio das lâminas. Usar sempre luvas de proteção!

A carcaça do motor não pode ser aberta. A manutenção e a reparação do motor têm de ser realizadas num ponto de assistência técnica autorizado.

■ Antes de realizar qualquer trabalho de manutenção ou de limpeza, desligar sempre a fi cha da tomada! Esperar que o veio pare.
- Utilizar exclusivamente peças sobressalentes originais.
Tanto as ferramentas de trabalho, como os pernos desgastados ou danifi cados só podem ser substituídos em conjunto, a fi m de evitar desequilíbrios.
Nunca lavar o aparelho com uma mangueira! A água pode penetrar no aparelho e avariar o motor e o comando de segurança.
■ Limpar sempre o aparelho após cada utilização (espátula, pano, etc.).

Desmontar o veio de lâminas (08)

1. Desapertar o parafuso (1) da chumaceira.
2. Levantar a metade da chumaceira (2).
3. Levantar o veio das lâminas da metade inferior da chumaceira e extraí-lo do lado de acionamento (3).

A montagem é feita pela ordem inversa da desmontagem.

Desmontar o veio de lâminas (09)

Antes de desmontar as lâminas prestar atenção à respetiva posição de montagem!

1. Desapertar o parafuso de cabeça sextavada (1).
2. Retirar cuidadosamente o rolamento de esferas (2) do veio (8).
3. Retirar o anel de pressão (3), a anilha (4) e o tubo distanciador curto (5) do veio
4. Retirar então, uns a seguir aos outros, as lâminas (6) e os tubos distanciadores compridos.

A montagem é feita pela ordem inversa da desmontagem.

Desmontagem do rolo ventilador

A desmontagem do rolo ventilador e a substituição dos dentes fl exíveis de aço é semelhante à do veio das lâminas.

Ajuda para detetar e eliminar avarias

Avaria Ajuda
O motor não funciona	Verifi car o cabo de alimentação e o disjuntor do caboEmpurrar o aro de comando do motor para cima, até à barra superior.Selecionar uma menor profundidade de trabalho.
O veio não roda	Selecionar uma menor profundidade de trabalho.Libertar as lâminasEntre em contacto com a assistência técnica autorizada
Perda de potência do motor	Selecionar uma menor profundidade de trabalho.Substituir as lâminas des-gastadas.Limpar a caixaCortar a relva (a relva está demasiado alta).

Avaria Ajuda
Potência de reticulação insufi ciente	■ Seleccionar uma menor profundidade de trabalho. ■ Substituir as lâminas des-gastadas.
Funcionamento irregular O aparelho vibra	■ Lâminas com danos. ■ Entrar em contacto com um ponto de assistência técnica autorizado.

Caso não consiga eliminar a avaria com a ajuda desta tabela, terá de se dirigir a um ponto de assistência técnica autorizado a fi m de que o aparelho seja então reparado.

Eliminação

Nunca deitar os aparelhos usados, nem as pilhas, baterias ou acumuladores gastos, para o lixo doméstico!

A embalagem, o aparelho e os acessórios são fabricados com materiais recicláveis, devendo ser devidamente eliminados.

Garantia

Eventuais defeitos de material e de fabrico do aparelho serão por nós eliminados, dentro do prazo legal de garantia contra defeitos, de acordo com o nosso critério, através de reparação ou de substituição do aparelho. O prazo legal de garantia legal é o em vigor no país onde o aparelho foi adquirido.

A aceitação dos direitos de garantia e valida apenas: A garantia caducará em caso de:

em caso de manuseamento correto do aparelho
■ observando o manual de instruções
em caso de utilização de peças sobressalentes de origem

■ tentativas de reparação no aparelho
■ modifi cações técnicas no aparelho
se o aparelho não for usado corretamente (por exemplo, utilização industrial ou comunitária)

São excluídos da garantia:

■ danos de pintura provocados pelo desgaste normal
Peças de desgaste que estejam identifi cadas com xxx (wx) no cartão de peças sobressalentes

- Motores de combustão – Para estes motores são válidas as disposições de garantia em separado do respetivo fabricante do motor

Em caso de garantia, por favor contacte o comércio ou o próximo ponto de assistência técnica ao cliente autorizado, apresentando a declaração de garantia e o comprovativo de compra. Os direitos legais do comprador respeitantes a garantia contra defeitos manter-se-ão inalterados face a presente declaração de garantia.

Introduzione

Jungiamojo laido sauga
