Combi Care 38 E - Plæneklipper AL-KO - Gratis brugsanvisning og manual

Mærke	AL-KO
Model	Combi Care 38 E
Produkttype	Plæneklipper (skarificerer/belugter)
Arbejdsbredde	38 cm
Strømforsyning	230 V / 50 Hz, 10 A
Motoreffekt	1300 W (estimeret)
Vægt	11 kg (estimeret)
Mål (L x B x H)	70 x 45 x 35 cm (estimeret)
Arbejdsdybde	5 positioner (1-5)
Skæretype	Skarificering og beluftning med roterende knive
Opsamlingskurv	Ja, integreret
Sikkerhedsanordninger	Motorafbryder, sikkerhedsafbryder, bagklap, visuel låseindikator
Strømkabel	H05RN-F 3 x 1,5 mm², tilstrækkelig længde
Beskyttelse	Fejlstrømsafbryder 30 mA anbefales
Lydniveau	~85 dB(A) (estimeret)
Vedligeholdelse	Rengøring efter hver brug, udskiftning af knive
Sliddele	Knive, stålkløer på belufterrullen
Garanti	Lovmæssig mod fabrikationsfejl, sliddele undtaget
Anvendelse	Private græsplæner, kun til husholdningsbrug
Inkluderede tilbehør	Opsamlingskurv, brugsanvisning

Ofte stillede spørgsmål - Combi Care 38 E AL-KO

Hvordan justeres arbejdsdybden?

Brug drejekontakten (7) på styret. Sørg for, at motoren er stoppet, og knivakslen står stille. Tryk kontakten ind og drej den til den ønskede position (1 til 5). For nye knive må du ikke overskride position 2.

Hvordan startes plæneklipperen?

Tryk og hold sikkerhedsafbryderknappen (3) nede, træk derefter sikkerhedsbøjlen (2) mod styret. Motoren starter. Slip derefter knappen, mens du holder bøjlen.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér strømkablet og beskyttelsesafbryderen. Sørg for, at sikkerhedsbøjlen er helt trykket ned. Hvis problemet fortsætter, reducer arbejdsdybden eller kontakt et autoriseret værksted.

Hvordan vedligeholdes apparatet?

Tag altid stikket ud af apparatet før vedligeholdelse. Rengør det efter hver brug med en klud eller skraber. Brug ikke vand. Bær handsker ved håndtering af knivakslen. Udskift slidte knive i hele sæt.

Hvilke sikkerhedsanordninger findes der?

Apparatet er udstyret med en motorafbryder, der slår fra ved overbelastning, en sikkerhedsafbryder, der stopper apparatet, hvis den slippes, en bagklap og en visuel låseindikator for knivakslen.

Hvordan skifter jeg knivene?

Afmonter knivakslen (08). Skru lejeskaftet ud, vip halvlejet opad, og træk akslen ud. For knivene (09) skrues sekskantsbolten ud, delene tages af i rækkefølge, og knivene udskiftes. Samling sker i omvendt rækkefølge.

Hvilken type strømkabel skal jeg bruge?

Brug et gummikabel af typen H05RN-F i henhold til DIN/VDE 0282, tværsnit 3 x 1,5 mm². Stikket og huset skal være af gummi. Kablet skal være beskyttet mod vandstænk.

Apparatet vibrerer unormalt, hvad gør jeg?

Uregelmæssige vibrationer indikerer beskadigede knive eller ubalance. Aflever apparatet til et autoriseret serviceværksted til inspektion og reparation.

Kan apparatet bruges på skrånende terræn?

Ja, men skarificer altid vinkelret på skråningen og på svage skråninger. Hold en stabil stilling og løb ikke. Brug aldrig på stejle skråninger.

Hvordan bortskaffer jeg apparatet ved endt levetid?

Smid ikke apparatet ud med husholdningsaffaldet. Det består af genanvendelige materialer. Aflever det på et passende indsamlingssted i henhold til lokale regler.

BRUGSANVISNING Combi Care 38 E AL-KO

DK: Oversættelse af den originale brugsanvisning 92

Læs denne dokumentation, før du tager maskinen i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere maskinen uden at begå fejl.
■ Overhold altid sikkerheds- og advarselsanvisningerne i denne dokumentation.
Denne dokumentation er en fast bestanddel af den beskrevne maskine og bør udleveres til køberen ved salg.

Tegnforklaring

OBS!

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

Indholdsfortegnelse

Indledning....92

Produktbeskrivelse 92

Sikkerhedsanvisninger 94

Montering....94

Ibrugtagning....94

Sikkerhed - tilslutningsledning 95

Hjælp ved forstyrrelser 97

Bortskaffelse....97

Garanti....97

Produktbeskrivelse

Tilsigtet brug

Denne maskine er beregnet til at løsne og lufte (vertikalskære) en græsplæne i privat område og må kun anvendes på en tør og kortklippet græsplæne.

Enhver anden brug eller en brug, der går ud over den beskrevne, er ikke tilsigtet.

OBS!

Maskinen må ikke bruges til erhvervsmæssige formål.

Sikkerheds- og beskyttelsesanordninger

Motorværn

Ved overbelastning af plænelufteren slår motorværnet motoren fra. Motorværnets funktion må ikke sættes ud af kraft.

Gør som følger, hvis motorværnet har slået maskinen fra:

1. Tag ledningen ud af stikket.
2. Afhjælp årsagen til overbelastningen.
3. Når maskinen har kølet af i 2 til 3 minutter, sættes ledningen i stikket igen, og maskinen tages i brug.

Sikkerhedsbøjle

Maskinen er udstyret med en sikkerhedsbøjle, som stopper maskinen, när den slippes.

Fare!

Sikkerhedsbøjlens funktion må ikke sættes ud af kraft.

Bagklap

Maskinen er udstyret med en bagklap.

Optisk sikkerhedsindikator (03, 08)

Den optiske sikkerhedsindikator viser, om knivakslen er fi kseret.

Der kan ses ca. 5 mm af den grønne stift (1): Knivakslen er rigtigt fi kseret.
Den grønne stift kan ikke mere ses, der ses en rød kant (2):
Knivakslens fi ksering har løsnet sig. Knivakslens fi ksering skal kontrolleres og spændes (08/1, 08/3)

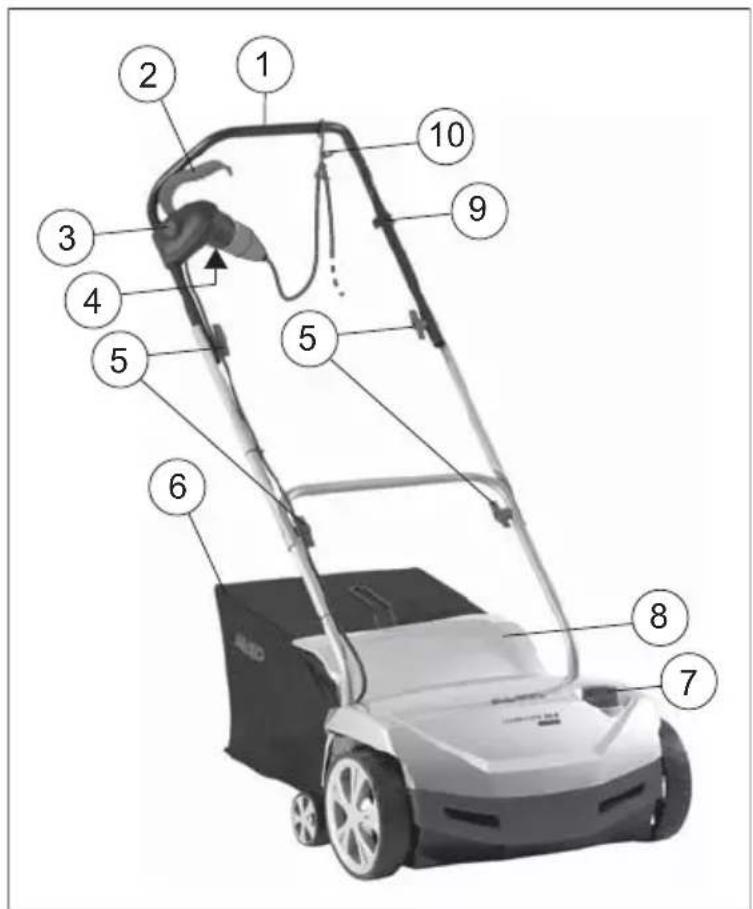

Produktoversigt

1	Håndtag
2	Sikkerhedsbøjle
3	Sikkerhedsknap
4	Stik på sikkerhedsknappen
5	Drejegreb til sammenklapning af håndtaget

6	Græsopsamlingsbeholder
7	Drejekontakt til indstilling af arbejdsdybden
8	Beskyttelsesklap
9	Sikkerhedsklemme til kabeltrækafl aster
10	Kabeltrækafl aster

Symboler på apparatet

Læs brugsanvisningen før brug!

Hold uvedkommende væk fra fareområdet! Hold sikkerhedsafstand!

	Træk stikket ud, før der udføres vedligehol-delse på skæreværket!
	Kør ikke hen over ledningen! Fare for elek-trisk stød på grund af beskadiget ledning!
	Hold hænder og fødder væk fra klippevær-ket! Træk stikket ud af stikkontakten inden service, vedligeholdelse og rengøring!
	Træk tændrøret ud, før der udføres vedlige-holdelse på skæreværket!
	Brug høre- og øjenværn!

Sikkerhedsanvisninger

■ Maskinen må kun bruges i teknisk perfekt tilstand
Beskyt maskinen mod fugt
Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft
Bær beskyttelsesbriller og høreværn
Bær langbukser og solidt fodtøj
- Hold hænder og fødder væk fra skæreværket
- Hold hænder og fødder væk fra roterende dele
- Hold uvedkommende personer ude af fareområdet
■ Fjern fremmedlegemer i arbejdsområdet
Når du går væk fra maskinen:
■ Standsning af motoren
■ Vent, indtil skæreværket står stille
Tag ledningen ud af stikket
■ Lad ikke maskinen stå uden opsyn
Børn og andre personer, der ikke har kendskab til brugsanvisningen, må ikke bruge maskinen
Anvend ikke maskinen under påvirkning af alkohol, narkotika eller medicin
■ Overhold lokale bestemmelser om mindstealder for personen, der betjener maskinen

Montering

Monter maskinen iht. skitsen (01, 02).

OBS!

Maskinen må først bruges, når den er monteret fuldstændigt.

Ibrugtagning

OBS!

Foretag altid visuel kontrol inden ibrugtagning. Hvis skæreværket og/eller fastgørelsesdele er løse, beskadiget eller slidt, må maskinen ikke anvendes.

■ Overhold de landespecifi kke bestemmelser for anvendelsestider
■ Overhold altid motorproducentens brugsanvisning, der følger med maskinen

Sikkerhed - tilslutningsledning

Der må kun anvendes gummikabler i kvalitet H05RN-F iht. DIN/VDE 0282 med et ledningstvær-snit på 3 x 1,5 mm ^2 .
■ Typebetegnelsen skal være markeret på tilslutningsledningen. Stik og koblingsdåse skal være af gummi eller betrukket med gummi og opfylde bestemmelserne iht. DIN/VDE 0620.

• Tilslutningsledningen skal være tilstrækkelig lang.
• Tilslutningsledning, stik og koblingsdåse skal være stænkvandsbeskyttet.
  ■ Reparationer på tilslutningsledning, stik og koblingsdåse må kun udføres af autoriserede fagfolk. En defekt tilslutningsledning (f.eks. på grund af revner, snit-, klem- eller knæksteder i isoleringen) må ikke anvendes.

Beskyt stikket mod fugt.

Fare!

Tilslutningsledningen må ikke beskadiges eller skæres over.

I tilfælde af skade skal tilslutningsledningen straks afbrydes fra strømmen.

Elektriske forudsætninger

230 V/50 Hz vekselstrøm
Min. tværsnit
- Tilslutningsledning = 1,5 mm ^2
■ Min. sikring, strømtilslutning = 10 A
Fejlstrømsrelæ (Fl)
■ Maks. udløsningsstrøm = 30 mA.

Oprettelse af netforbindelse (05)

1. Sæt netkablets koblingsdel på stikket til sikkerhedsknappen (a).
2. Dan en sløjfe med netkablet, og sæt den i ledningens trækafl astning (b). Bind en så lang sløjfe, at trækafl astningen kan glide fra den ene til den anden side.

Fare!

Betjen aldrig maskinen på netstikdåser uden fejlstrømsrelæ.

Indstilling af arbejdsdybde (04)

OBS!

Arbejdsdybden må kun indstilles, när motoren er slået fra, og knivakslen står stille.

Indstil knivakslens arbejdsdybde på justeringsskiven.

1. Vip plænelufteren bagud med håndtaget.
2. Tryk drejekontakten nedad, og indstil den på trin "1".

1 - 5 = Indstilling af arbejdsdybden (04)

Den rigtige arbejdsdybde retter sig efter:

græsplænens tilstand
■ slitagen på knivene

Ved forkert arbejdsdybde:

bliver plænelufteren stående
■ trækker motoren ikke igennem

I dette tilfælde skal justeringsskiven drejes tilbage til en mindre arbejdsdybde.

Græsplænen skal altid klippes, før den luftes.

Start af motoren (06)

1. Tryk på sikkerhedsknappen, og hold den inde (a).
2. Træk sikkerhedsbøjlen ind mod håndtaget (b). Motoren starter.

Sikkerhedsbøjlen går ikke i lås. Den skal holdes inde hele tiden.

1. Slip sikkerhedsknappen.

Sluk for motoren (07)

1. Slip sikkerhedsbøjlen (a). Denne går automatisk i nulstilling. Der er slukket for motoren.

Fare ved snitsår!

Knivakslen har efterløb! Grib ikke straks ind under maskinen, efter at motoren er slukket.

Montering/afmontering af opsamlingskassen

1. Sluk for motoren, før opsamlingsboksen monteres/afmonteres.
2. Vent til knivakslen står stille.

Generelle anvisninger vedrørende betjeningen

For at starte maskinen skal skæreværket kunne løbe helt frit
- Hold tilslutningsledningen væk fra arbejdsområdet
■ Styr kun maskinen med håndtaget. Herved overholdes sikkerhedsafstanden
■ Udvis særlig omhu, när du vender plænelufteren eller trækker den ind mod dig selv
■ Sørg for sikkert fodfæste på skråninger
Kør altid plænelufteren på tværs af skråningen
Brug aldrig plænelufteren på stejle skråninger
■ Plænen må kun luftes i gangtempo
■ Vip eller transporter aldrig maskinen, mens motoren kører
■ Lad en fagmand foretage eftersyn:

■ efter påkørsel af en forhindring
■ hvis motoren pludseligt går i stå
■ hvis en kniv er bøjet
■ hvis knivakslen er bøjet
■ hvis kileremmen er defekt

Fare for kvæstelse på knivakslen.

Motorhuset må ikke åbnes. Motoren skal vedligeholdes og repareres på et autoriseret værksted.

Tag altid ledningen ud af stikket, när maskinen vedligeholdes eller rengøres! Vent, til akslen står stille.
Benyt kun originale reservedele.
For at forebygge ubalance må slidte eller beskadigede arbejdsredskaber og bolte kun udskiftes sætvis.
■ Sprøjt ikke vand på maskinen!

Hvis der trænger vand ind, kan motoren og sikkerhedsafbryderen tage skade.

■ Rengør maskinen, efter at den har været i brug (spatel, klude osv.).

Afmontering af knivakslen (08)

1. Skru skrue (1) i lejet af.

2. Vip lejehalvdel (2) op.

3. Løft knivakslen op af nederste lejehalvdel, og træk den ud af drevsiden (3).

Montering i omvendt rækkefølge.

Afmontering af kniven (09)

Bemærk, hvordan knivene er indbygget, før de afmonteres!

1. Skru sekskantskruen (1) af.
2. Træk forsigtigt kuglelejet (2) af akslen (8).
3. Træk trykringen (3), skiven (4) og den korte afstandsmuffe (5) af akslen
4. Træk knive (6) og lange afstandsmuffer af én for én.

Montering i omvendt rækkefølge.

Afmontering af luftervalsen

Afmonteringen af luftervalsen og udskiftningen af stålfjedertænderne udføres analogt med knivakslen.

Hjælp ved forstyrrelser

Forstyrrelse Hjælp
Motoren kører ikke	■ Kontrollér tilslutningsledningen og ledningens sikkerhedsafbryder■ Tryk motorstartbøjlen ind mod det øverste håndtag.■ Vælg en mindre arbejdsdybde.
Akslen kører ikke rundt	■ Vælg en mindre arbejdsdybde.■ Rens mellem tænderne■ Kontakt kundeserviceværksted
Motorydelsen falder	■ Vælg en mindre arbejdsdybde.■ Udskift slidte knive.■ Rengør huset■ Klip plænen (græsset for højt).
Dårlig luftning	■ Vælg en mindre arbejdsdybde.■ Udskift slidte knive.
Urolig gang Maskinen vibrerer	■ Defekte knive.■ Kontakt kundeserviceværksted.

Fejl, der ikke kan afhjælpes med dette skema, skal udbedres i et autoriseret værksted.

Bortskaffelse

Udtjente maskiner, batterier og genopladelige batterier må ikke bortskaffes med det almindelige husholdningsaffald!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

Garanti

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis: Garantien bortfalder ved:

■ Korrekt behandling af maskinen
■ Overholdelse af brugsanvisningen
■ Anvendelse af originale reservedele

■ Forsøg på reparation af maskinen
Tekniske ændringer på maskinen
Ikke-bestemmelsesmæssig anvendelse
(f.eks. erhvervsmæssig eller kommunal anvendelse)

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
■ Sliddele, der på reservedelskortet er mærket med ramme xxx xxx (x)
Forbrændingsmotorer – her gælder motorproducentens separate garantibestemmelser

Kontakt den forhandler, hvor maskinen er købt eller den nærmeste autoriserede kundeservice ved skader omfattet af garantien. Medbring denne garantierklæring samt købskvitteringen. Købers retligt bestemte erstatningskrav over for sælgeren berøres ikke af denne garantiforpligtelse.

Inledning

Säkerhetsanvisningar

Sikkerhetshenvisninger 106

Montering....106

Igangsetting....106

Sikkerhet tilkoblingsledning 107

Sikkerhets- og beskyttelsesanordninger

Motorvernbryter

Maskinen er utstyrt med en bakluke.

Optisk sikkerhetsindikator (03, 08)

Den optiske sikkerhetsindikatoren viser festet til knivakselen.

Sikkerhetshenvisninger

Sikkerhet tilkoblingsledning

■ Bruk kun gummikabel med kvaliteten H05RN-F iht. DIN/VDE 0282 med et ledningstverrsnitt på 3 x 1,5 mm².
■ Typebetegnelsen må være merket på tilkoblingsledningen. Støpsel og koblingsboks må være av gummi eller overtrukket med gummi og oppfylle DIN/VDE 0620.
■ Bruk kun en tilkoblingsledning som er lang nok.
- Tilkoblingsledning, støpsel og koblingsboks må være sprutsikre.
■ Reparasjoner på tilkoblingsledningen, støpslet og koblingsboksen må kun utføres av autoriserte fagbedrifter. Defekt tilkoblingsledning (f.eks. sprekker, snitt-, klem- eller knekksteder i isolasjonen) må ikke brukes.
■ Beskytt pluggforbindelser mot fuktighet.

Fare!

Tilkoblingsledning må ikke skades eller kappes av. Hvis det oppstår skader, skal tilkoblingsledningen umiddelbart kobles fra strømnettet.

Slå alltid plenen før du skal fjerne mose.

Start motoren (06)

Sikkerhetsbøylen går ikke i lås. Den må holdes nede hele tiden.

Kasserte maskiner, batterier eller oppladbare batterier skal ikke kastes med husholdningsavfallet!

Følgende omfattes ikke av garantien:

■ Slitedeler som i reservedelskortet med ramme er merket xxx xxx (x)
Forbrenningsmotorer – for disse gjelder de separate garantibetingelsene til den aktuelle motorprodusenten Ved et garantikrav må du henvende deg med denne garantierklæringen og kvitteringen til din forhandler eller til nærmeste autoriserte kundeservice. Denne garantien endrer ikke de lovmessige kravene om mangel man kan fremsette overfor selgeren.

Johdanto
