HASZNÁLATI ÚTMUTATÓ Combi Care 38 E AL-KO

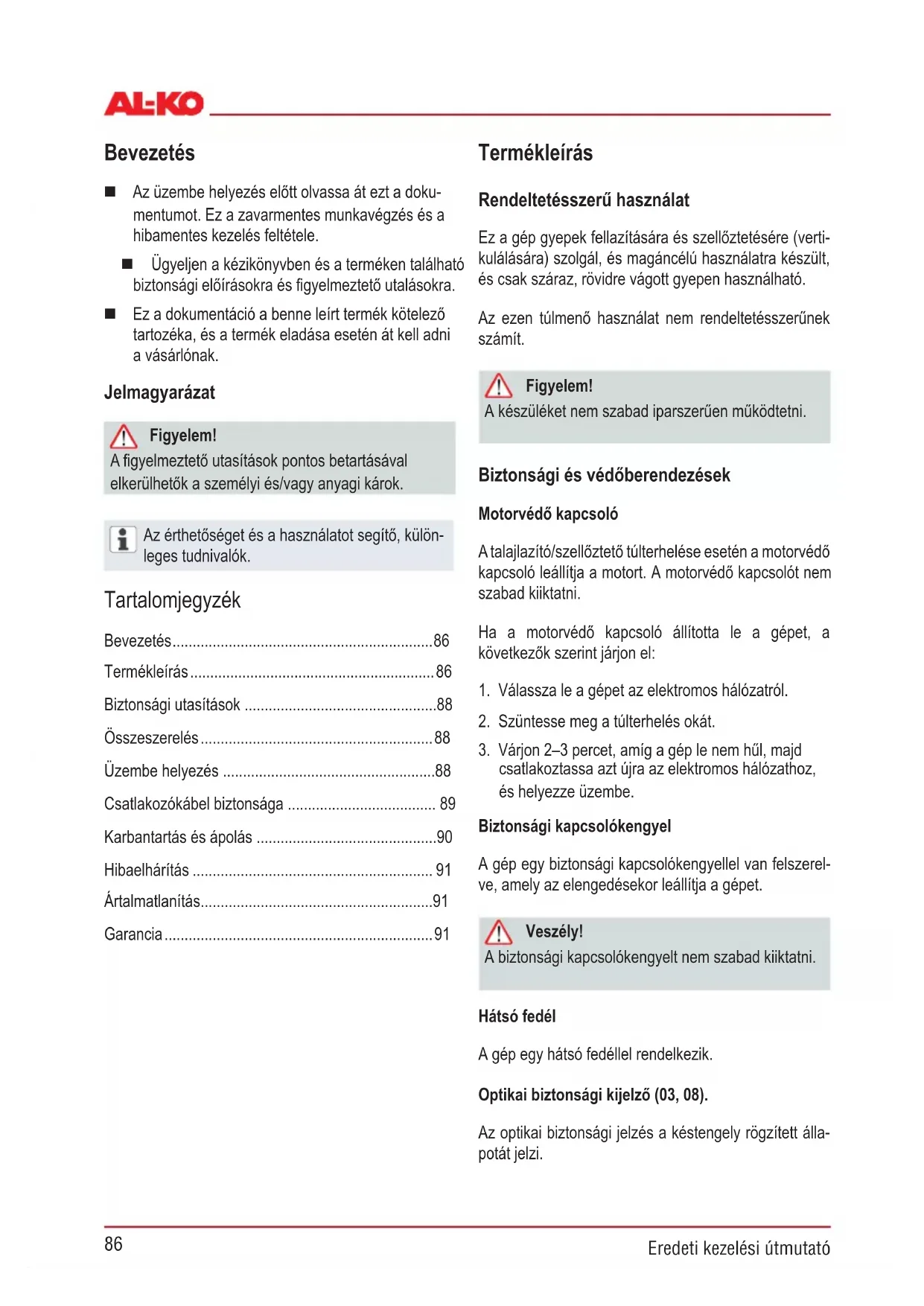

HU: Az eredeti kezelési útmutató fordítása ....86

Az üzembe helyezés előtt olvassa át ezt a dokumentumot. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
- Ügyeljen a kézikönyvben és a terméken található biztonsági előírásokra és figyelmeztető utalásokra.
Ez a dokumentáció a benne leírt termék kötelező tartozéka, és a termék eladása esetén át kell adni a vásárlónak.

Jelmagyarázat

Figyelem!

A figyelmeztető utasítások pontos betartásával elkerülhetők a személyi és/vagy anyagi károk.

Az érthetőséget és a használatot segítő, különleges tudnivalók.

Tartalomjegyzék

Bevezetés....86
Termékleírás 86
Biztonsági utasítások 88
Összeszerelés 88
Üzembe helyezés 88
Csatlakozókábel biztonsága 89
Karbantartás és ápolás 90
Hibaelhárítás 91
Ártalmatlanítás....91
Garancia....91

Termékleírás

Rendeltetésszerű használat

Ez a gép gyepek fellazítására és szellőztetésére (vertikulálására) szolgál, és magáncélú használatra készült, és csak száraz, rövidre vágott gyepen használható.

Az ezen túlmenő használat nem rendeltetésszerűnek számít.

Figyelem!

A készüléket nem szabad iparszerűen működtetni.

Biztonsági és védőberendezések

Motorvédő kapcsoló

A talajlazító/szellőztető túlterhelése esetén a motorvédő kapcsoló leállítja a motort. A motorvédő kapcsolót nem szabad kiiktatni.

Ha a motorvédő kapcsoló állította le a gépet, a következők szerint járjon el:

1. Válassza le a gépet az elektromos hálózatról.
2. Szüntesse meg a túlterhelés okát.
3. Várjon 2–3 percet, amíg a gép le nem hül, majd csatlakoztassa azt újra az elektromos hálózathoz, és helyezze üzembe.

Biztonsági kapcsolókengyel

A gép egy biztonsági kapcsolókengyellel van felszerelve, amely az elengedésekor leállítja a gépet.

Veszély!

A biztonsági kapcsolókengyelt nem szabad kiiktatni.

Hátsó fedél

A gép egy hátsó fedéllel rendelkezik.

Optikai biztonsági kijelző (03, 08).

Az optikai biztonsági jelzés a késtengely rögzített állapotát jelzi.

■ A zöld csapból kb. 5 mm látható (1):

a késtengely jól van rögzítve.

A zöld csap nem látható, viszont látható egy piros szegély (2):

a késtengely rögzítése kilazult. A késtengely rögzítését ellenőrizni kell és fel kell csavarozni (08/1, 08/3)

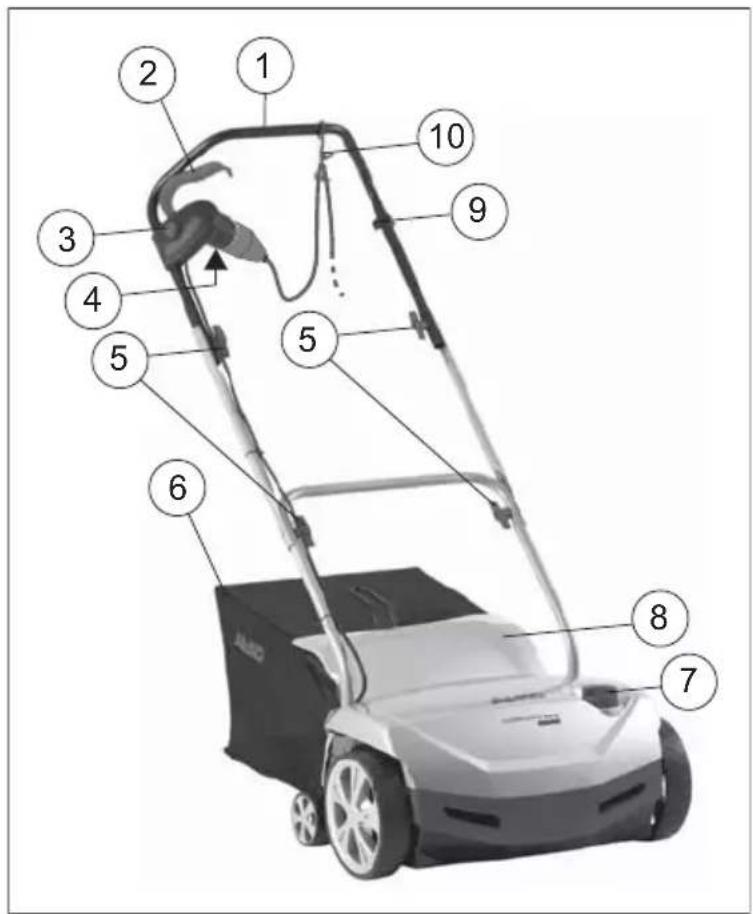

Termékáttekintés

1	Vezetőnyél
2	Biztonsági kengyel
3	Biztonsági nyomókapcsoló
4	Dugasz a biztonsági nyomókapcsolónál
5	Forgókar a vezetőnyél felhajtásához

6	Fügyűjtő doboz
7	Forgókapcsoló a munkamélység beállításához
8	Ütközőfedél
9	Rögzítőkapocs a kábel feszülésének megaka-dályozására
10	Kábel-tehermentesítő

A készüléken szereplő szimbólumok

Üzembe helyezés előtt olvassa el a kezelési útmutatót!

	Harmadik személyeket tartson távol a veszélyzónától!Tartson biztonsági távolságot!
	A vágóberendezésen végzett karbantartási munkálatok előtt húzza ki a hálózati csatlakozót!
	Ne hajtson át a hálózati kábelen! Sérült hálózati kábel esetén áramütés veszélye áll fenn!
	Kezeit ás lábait tartsa távol a vágószerkezettől! Karbantartás, ápolás, valamint tisztítás előtt válassza le a készüléket az elektromos hálózatról!
	A vágóberendezésen végzett karbantartási munkálatok előtt húzza ki a gyújtó-gyertyát!
	Viseljen fülvédőt és szemvédőt!

Biztonsági utasítások

A berendezést csak akkor használja, ha műszakilag kifogástalan állapotban van
■ Óvja a készüléket a nedvességtől
A biztonsági és védelmi berendezéseket nem szabad kiiktatni
■ Mindig viseljen védőszemüveget és hallásvédőt
■ Mindig viseljen hosszú nadrágot és zárt cipőt
■ Kezeit ás lábait tartsa távol a vágószerkezettől
■ A kezeit és a lábait tartsa távol a forgó alkatrészektől
■ Harmadik személyeket tartson távol a veszélyes területröl
■ Távolítsa el az idegen tárgyakat a munkaterületről
A gép elhagyásakor:
A motort kikapcsolása
Várja meg, amíg leáll a vágóberendezés
Válassza le a hálózatról
■ A gépet ne hagyja felügyelet nélkül
■ Gyerekek és olyan személyek, akik a kezelési utasítást nem ismerik, a készüléket nem használhatják.
A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.
■ Helyi előírások meghatározhatják a kezelőszemély minimális életkorát.

Összeszerelés

A készüléket a (01, 02) képrész szerint szerelje össze.

Figyelem!

A készüléket csak teljes összeszerelése után szabad működtetni.

Üzembe helyezés

Figyelem!

Üzembe helyezés előtt mindig végezzen szemrevételezéses ellenőrzést. Meglazult, sérült vagy kopott vágóberendezéssel és/vagy rögzítőelemekkel a gépet tilos használni.

A működési időre vonatkozó országspecifikus rendelkezéseket vegye fi gyelembe.

■ Mindig tartsa be a motorgyártó hozzáadott kezelési útmutatóját.

Csatlakozókábel biztonsága

Csak a DIN/VDE 0282 szabvány előírásainak megfelelő, H05RN-F minőségű, 3 x 1,5 mm² keresztmetszetű, gumírozott kábelt használjon.

A csatlakozókábelen fel kell hogy legyen tüntetve a típusmegnevezés. A használt dugasznak, illetve dugaljnak gumiból kell készülnie, vagy gumibevonatosnak kell lennie, és meg kell felelniük a DIN/VDE 0620 szabvány előírásainak.

■ Mindig elegendően hosszú csatlakozókábelt használjon.

A csatlakozókábelnek, a dugasznak, valamint az aljzatnak fröccsenő víz elleni védelemmel kell rendelkeznie.

A csatlakozókábelt, a dugaszt, illetve az aljzatot kizárólag erre jogosult szakemberek javíthatják. Sérült csatlakozókábelt (például amelynek szigetelése repedezett, szakadt, összenyomódott vagy megtört) tilos használni.

■ A csatlakozókat óvja a nedvességtől.

Veszély!

Ne sértse meg vagy vágja át a csatlakozókábelt.

A kábel sérülése esetén azonnal válassza le a kábelt az elektromos hálózatról.

Energiaszükséglet

■ 230 V/50 Hz váltóáram
■ Minimális keresztmetszet
■ Csatlakozókábel = 1,5 mm²
■ Hálózat minimális védelme = 10 A
■ Hibaáram-védelmi kapcsoló (Fl)
■ Maximális kiváltási érzékenység = 30 mA.

Csatlakoztatás a hálózathoz (05)

1. A hálózati kábel csatlakozó részét dugja a biztonsági nyomókapcsoló aljzatába (a).
2. Hajtson egy hurkot a hálózati kábelre, és akassza be a kábeltartóba (b). A hurok legyen olyan hosszú,

hogy a kábeltartó szabadon átcsúszhasson a fogantyú egyik oldaláról a másikra.

Veszély!

A gépet soha ne csatlakoztassa életvédelmi relével nem rendelkező elektromos hálózathoz.

Megmunkálási mélység beállítása (04)

Figyelem!

A munkamélységet csak akkor szabad állítani, ha a motor nem jár, és a kés tengelye sem forog.

A késtengely munkamélységét a kiválasztó tárcsával lehet beállítani.

1. A talajlazítót a fogantyúnál fogva döntse hátra.
2. Nyomja le a forgókapcsolót, és fordítsa „1” állásba.

Kiválasztó tárcsa állásai:

1-5 = A munkamélység beállítása (04)

Új kés használata esetén a kiválasztó tárcsát legfeljebb „2” állásba szabad állítani.

A megfelelő munkamélységet a következők határozzák meg:

■ a gyep állapota
■ a kés kopottsága

Ha rosszul állítja be a munkamélységet:

■ a talajlazító leáll
■ a motor nem forog

Ebben az esetben a kiválasztó tárcsát állítsa kisebb fokozatba.

Talajlazítás előtt mindig nyírja le a füvet.

A motor indítása (06)

1. Nyomja meg és tartsa nyomva a biztonsági nyomó-kapcsoló nyomógombját (a).
2. Húzza a biztonsági kapcsolókengyelt a fogantyúhoz (b). A motor elindul.

A biztonsági kapcsolókengyel nem reteszelődik. Folyamatosan húzva kell tartani.

1. Engedje el a biztonsági nyomókapcsoló nyomógombját.

Motor kikapcsolása (07)

1. Engedje el a biztonsági kapcsolókengyelt (a). A kapcsolókengyel automatikusan alaphelyzetbe áll. A motor leáll.

Vágási sérülések veszélye!

A késtengely a motor leállítása után még forog! A motor leállítása után ne nyúljon azonnal a gép alá.

Fügyüjtő be-/kiakasztása

1. A fügyüjtő be-/kiakasztása előtt állítsa le a motort.
2. Várja meg, amíg leáll a késtengely.

Általános tudnivalók az üzemeltetéssel kapcsolatban

A gép indításához a vágóberendezésnek teljesen szabadon kell tudnia forogni

A csatlakozókábelt tartsa távol a munkaterülettől
A készüléket csak a vezetőmarkolatnál fogva kormányozza. Ez előre megadja a biztonsági távolságot
Különös elővigyázatossággal járjon el, amikor kanyarodik a talajlazítóval, vagy amikor maga felé húzza a gépet
■ Lejtős terepen ügyeljen arra, hogy biztosan álljon
■ Lejtős terepen mindig a lejtésirányra merőlegesen lazítsa a talajt

■ Ne végezzen talajlazítást meredek lejtőkön
■ A talajlazítót mindig kis sebességgel tolja
A gépet soha ne billentse meg vagy szállítsa járó motorral
■ Ellenőriztesse a gépet szakemberrel:

■ akadályba ütközés után
■ a motor hirtelen leállása esetén
elhajlott kés esetén
■ elhajlott a késtengely esetén
- meghibásodott ékszíj esetén

Karbantartás és ápolás

Veszély!

A késtengelynél végzett munka során megsérülhet. Viseljen védőkesztyűt!

A motorház nem nyitható. A motor karbantartását és javítását egy hivatalos szakmühelyben kell végrehajtani.

■ Minden karbantartási és tisztítási munka előtt húzza ki a hálózati csatlakozót. Várja meg, amíg leáll a tengely forgása.
■ Csak eredeti pótalkatrészeket használjon.
Az elkopott vagy sérült munkaeszközökböl és csapokból mindig a teljes készletet cserélje ki, hogy a rendszer ne váljon kiegyensúlyozatlanná.
■ Ne érje fröccsenő víz az eszközt! A bejutó víz tönkreteheti a motort és a biztonsági kapcsolót.
A gépet minden használat után tisztítsa meg (kaparóval, ronggyal stb.).

Késtengely kiszerelése (08)

1. Csavarja ki a csapágy csavarját (1).
2. Hajtsa fel a fél csapágyházakat (2).
3. Emelje ki a késtengelyt a csapágyház alsó részéből, és húzza ki a hajtott oldalból (3).

A beszerelés fordított sorrendben történik.

Kés kiszerelése (09)

A kések kiszerelése előtt jegyezze meg, ponto-san, milyen állásban vannak beszerelve!

1. Csavarozza ki a hatlapfejü csavart (1).
2. Óvatosan húzza le a golyóscsapágyat (2) a tengelyről (8).
3. Húzza le a tengelyról a nyomógyűrűt (3), a tárcsát (4) és a rövid távtartóperselyt (5)
4. Egymás után húzza le a kést (6) és a hosszú távtartóperselyeket.

A beszerelés fordított sorrendben történik.

Gyepszellőztető henger kiszerelése

A gyepszellőztető henger kiszerelése és az acél rugós tüskék cseréje a késtengelyhez használt eljárással azonos módon végezhető el.

Hibaelhárítás

Zavar Segítség
A motor nem jár	Ellenőrizze a csatlakozókábelt, valamint a kábel védőkapcsolójátHúzza a motor kapcsolóken-gyelét a fogantyú felső rés-zéhez.Válasszon kisebb munkamé-lységet.
A tengely nem forog	Válasszon kisebb munkamé-lységet.Tisztítsa meg a késeketKeresse fel az ügyféls-zolgálatot

Zavar Segítség
Motor teljesít-ménye csökken	■ Válasszon kisebb munkamé-lységet.■ Cserélje ki az elkopott ké-seket.■ Ház tisztítása■ Nyírja le a füvet (túl magas a fü).
Rossz lazítási teljesítmény	■ Válasszon kisebb munkamé-lységet.■ Cserélje ki az elkopott ké-seket.
Egyenetlen járás Készülék vibrál	■ A kések sérültek.■ Keresse fel az ügyfélszolgá-a-tot.

Forduljon szakszervizhez, ha olyan zavart tapasztal, amely nem hárítható el ezen táblázat segítségével.

Ártalmatlanítás

A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne helyezze a háztartási hulladék közé.

A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell leselejtezni őket.

Garancia

A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítás- sal vagy alkatrészcserével történik a törvényben előírt jótállási idön belül.

A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha: A garancia nem érvényes:

■ a készüléket szakszerűen kezeli
■ a kezelési útmutatót betartja
■ Eredeti pótalkatrészeket használtak

■ ha a készüléket megkísérelte javítani
■ a készüléken műszaki változtatást hajtott végre
■ nem rendeltetésszerű használat (pl. iparszerű és kommunális használat) esetén

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra
■ a kopó alkatrészekre, amelyek a pótalkatrész katalógusban be annak keretezve xxx xxx (x) .
- Belső égésű motorok – Ezekre az adott motorgyártó külön garanciális rendelkezései vonatkoznak.

Garanciális esetben a jelen garanciajeggyel és a fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A jelen garanciavállalás a vevőnek az eladóval szembeni törvényes szavatossági igényeit nem érinti.

Indledning

Abi törgete korral 121
