KULLANIM KILAVUZU Combi Care 38 E AL-KO

TR: Orijinal işletim talimatının çevirisi 170

© 2019

Cihazı çalıştırmadan önce bu dokümantasyonu baştan sona okuyunuz. Bu güvenli çalışma ve sorunsuz kullanım için ön koşuldur.
Cihazın üzerinde ve bu dokümantasyonda bulunan güvenlik talimatları ile uyarı notlarına riayet edin.
Bu dokümantasyon, tanımladığı ürünün kalıcı bir parçasıdır ve satış sırasında alıcıya verilmelidir.

İşaretlerin Anlamları

Dikkat!

Bu uyarı iletisine tam olarak riayet yaralanmaların/ölümlerin ve/veya maddi hasarların önüne geçilmesini sağlayabilir.

Daha iyi anlaşılma ve kullanım için özel notlar.

İçindekiler

Giriş 170
Ürün tanımı 170
Güvenlik uyarıları...... 172
Montaj....172
Çalıştırma 172
Güvenlik bağlantı kablosu 173
Bakım ve koruyucu bakım 174
Arızalar durumunda yardım.... 175
imha etme 175
Garanti....175

Ürün tanımı

Amacına Uygun Kullanım

Bu cihaz özel alanda bulunan çimden bir zemini gevşetmek ve havalandırmak (kazıma) amacıyla belirlenmiştir ve sadece kuru, kısa kesilmiş çimde kullanılabilir.

Bunu aşan başka bir uygulama amacına uygun olarak kabul edilmez.

Dikkat!

Cihaz ticari olarak kullanılmamalıdır.

Güvenlik ve koruma donanımları

Motor koruma şalteri

Kazıcıya/havalandırıcıya fazla yüklenildiğinde motor koruma şalteri motoru otomatik olarak kapatır. Motor koruma şalterinin fonksiyonu devre dışı bırakılmamalıdır.

Motor koruma şalteri cihazı kapattığı takdirde aşağıdakiileri yapın:

1. Cihazın elektrik şebekesi ile bağlantısını kesin.
2. Aşırı yüklenmenin nedenini ortadan kaldırın.
3. 2 ila 3 dakikalık bir soğuma süresinden sonra elektrik bağlantısını yeniden kurun ve cihazı işletme alın.

Güvenlik şalter yayı

Cihaz, cihaz serbest bırakıldığında cihazı durduran bir güvenlik şalter yayı ile donatılmıştır.

Tehlike!

Güvenlik şalter yayının fonksiyonunu devre dışı bırakmayın.

Açılır kapak

Cihaz açılır bir kapak ile donatılmıştır.

Optik güvenlik göstergesi (03, 08)

Optik güvenlik göstergesi bıçak milinin sabitlemesini gösterir.

■ Yeşil pim yakl. 5 mm görünür (1): Bıçak mili doğru şekilde sabitlenmiştir.
Yeşil pim artık görünmez, kırmızı bir kenar görünür (2): Bıçak mili sabitlemesi gevşemiştir. Bıçak milinin sabitlemesi kontrol edilmeli ve vidalanmalıdır (08/1, 08/3)

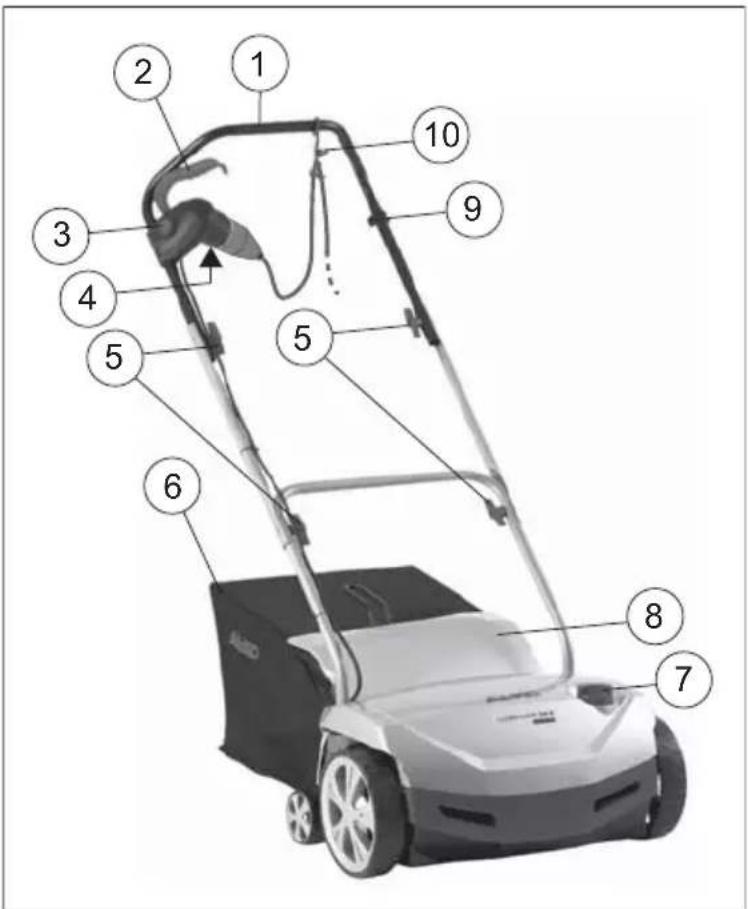

Ürüne genel bakış

1	Yönlendirme çubuğu
2	Güvenlik yayı
3	Güvenlik şalteri
4	Güvenlik şalteri soketinde
5	Yönlendirme çubuğunu katlamak için döner tutamaklar

6	Çim toplama haznesi
7	Çalışma derinliği ayarı için döner şalter
8	Çarpma klapesi
9	Kablo çekme yükünü azaltma için emniyet klemensi
10	Kablo çekme yükünü azaltma

Cihazdaki semboller

İşletime almadan önce işletim kılavuzu okunmalıdır!

Üçüncü kişileri tehlikeli alandan uzak tutun! Güvenlik mesafesine uyun!

	Bakım çalışmalarından önce kesme cihazındaki şebeke fişini çekin!
	Şebeke kablosunun üzerinden sürmeyin! Hasarlı kablo nedeniyle elektrik çarpma tehlikesi!
	Elleri ve ayakları kesme tertibatından uzak tutun! Bakım, koruyucu bakım ve temizlik çalışmalarından önce cihazı akım şebekesinden ayırın!
	Bakım çalışmalarından önce kesme cihazındaki bujiyi çekin!
	Kulaklık ve koruyucu gözlük kullanın!

Güvenlik uyarıları

Cihazı sadece teknik olarak kusursuz durumda kullanın
Cihazı nemden koruyun
Güvenlik ve koruma düzeneklerini devreden çıkarmayın
■ Koruyucu gözlük ve kulak tıkacı takın
■ Uzun pantolon ve sağlam ayakkabı giyin
■ Elleri ve ayakları kesme tertibatından uzak tutun
El ve ayakları dönen parçaların yakınına getirmeyin
■ Üçüncü kişileri tehlikeli alandan uzak tutun
Yabancı cisimleri çalışma alanından uzaklaştırın
Cihazın başından ayrılırken:
Motorun kapatılması
- Kesme cihazının tamamen durmasını bekleyin
- Şebeke bağlantısını kesin
Cihazı gözle kontrol edilemeyecek şekilde bırakmayın
- İşletim kılavuzu hakkında bilgisi olmayan çocuklar veya diğer kişiler cihazı kullanamaz
Cihazı, alkol, uyuşturucu veya ilaç etkisi altındayken kullanmayın
Kullanan kişinin olması gereken en az yaş hakkındaki yerel belirlemelere dikkat edin

Montaj

Cihazı resim parçasına (01, 02) göre monte edin.

Dikkat!

Cihaz ancak tamamen monte edildikten sonra kullanılabilir.

Çalıştırma

Dikkat!

Çalıştırmadan önce daima görsel kontrolde bulunun. Cihaz, gevşek, hasarlı veya yıpranmış kesme cihazı ve/veya sabitleme parçaları ile kullanılmamalıdır.

■ Çalışma zamanlarına ilişkin ülkelere özel
■ Motor üreticisinin ürünle birlikte verilen kullanım kılavuzunu daima dikkate alın.

Güvenlik bağlantı kablosu

Sadece DIN/VDE 0282'ye göre H05RN-F kalitesine sahip, 3 x 1,5 mm² iletme kesiti olan plastik kablo kullanın.

Tür açıklaması bağlantı kablosunda kayıtlı olmalıdır. Fış ve bağlantı soketi plastikten veya plastik kaplı olmalı ve DIN/VDE 0620'ye uygun olmalıdır.
Sadece yeterli uzunluğa sahip bir bağlantı kablosu kullanın.
- Bağlantı kablosu, fiş ve bağlantı soketi su sıçramasına karşı dayanıklı olmalıdır.
Bağlantı hattında, sokette ve bağlantı soketinde onarımlar sadece yetkili uzman kuruluşlar tarafından gerçekleştirilmelidir. Kusurlu bir bağlantı kablosu (örneğin izolasyonda yırtık, kesik, ezik veya kırılma olan) kullanılmamalıdır.
■ Fiş bağlantılarını ıslaklıktan koruyun.

Tehlike!

Bağlantı kablosuna hasar vermeyin veya kesmeyin. Hasar olduğunda bağlantı kablosunu derhal şebekeden çıkartın.

Elektriğe dair ön koşullar

230 V/50 Hz alternatif akım
Minimum kesit

■ Bağlantı kablosu = 1,5 mm²
■ Şebeke bağlantısı minimum sigortası = 10 A
■ Hatalı akım koruma şalteri (FI)
■ Maksimum tetikleme akımı = 30 mA.

Şebeke bağlantısı kurun (05)

1. Şebeke kablosunun bağlantı parçasını güvenlik şalteri soketine takın (a).
2. Şebeke kablosu ile bir ilmek oluşturun ve kablo gerilimi önleyiciye asın (b). İlmek, kablo gerilimi önleyicinin bir tarafından diğerine kayabilecek kadar uzun bırakılmalıdır.

Tehlike!

Cihaz hiçbir zaman şebeke prizlerinde hatalı akım koruma şalteri olmadan çalıştırılmamalıdır.

Çalışma derinliğini ayarlama (04)

Dikkat!

Çalışma derinliği sadece motor kapalı olduğu ve biçak mili durduğunda ayarlanmalıdır.

Bıçak milinin çalışma derinliği seçim çubuğunda ayarlanmalıdır.

1. Kultivatörü kirişten arkaya eğin.
2. Döner şalteri aşağı bastırın ve seviye "1" konumuna çevirin.

Seçim çubuğundaki konumlar:

1 - 5 = Çalışma derinliğinin ayarı (04)

Yeni bıçaklarda seçme çubuğunu maksimum 2 konumuna getirin!

Doğru çalışma derinliği şunlara göre belirlenir:

çim durumu

bıçaktaki yıpranma

Çalışma derinliği yanlış olduğunda:

kazıcı durur
■ motor çekildiğinde gelmez

Bu durumda seçim çubuğunu daha düşük çalışma derinliğine çevirin.

Kazımadan önce çimi her zaman biçim.

Motorun çalıştırılması (06)

1. Güvenlik düğmesine basın ve basılı tutun (a).
2. Güvenlik yayını çubuğa karşı çekin (b). Motor çalışır.

Güvenlik yayı oturtulamıyor. Tüm süre boyunca tutulmalıdır.

1. Güvenlik düğmesini serbest bırakın.

Motoru kapatın (07)

1. Güvenlik yayını serbest bırakın (a). Bu, otomatik olarak sıfır konumuna gelir. Motor kapanır.

Kesik tehlikesi!

Bıçak mili çalışmaya devam eder! Kapattıktan sonra hemen cihaza ellemeyin.

Toplayıcıyı asın/askıdan alın

1. Toplayıcıyı asmadan/askıdan almadan önce motoru kapatın.
2. Biçak milinin durmasını bekleyin.

İşletim hakkında genel ipuçları

Cihazı çalıştırmak için kesme cihazı tam hareket serbestliğine sahip olmalıdır
■ Bağlantı kablosunu çalışma alanından uzak tutun.
Cihazı sadece yönlendirme çubuğundan yönetim. Bu şekilde güvenlik mesafesi de verilmiş olur.
Kazıcı ile yolda geri dönerken veya cihazı kaldırırken özel dikkat gösterin
Yamaçlarda cihazın güvenli bir şekilde durmasına dikkat edin
■ Her zaman eğim yönünün enine kazıyın
■ Asla dik yamaçlarda kazıma işlemi yapmayın
Kultivatörü sadece adım atma hızında kullanın
■ Motor çalışırken cihazı hiçbir zaman devirmeyin veya taşımayın

Uzman bir kişiye kontrol ettirin:

bir engelin üstünden geçildiğinde
Motorun aniden durmasından sonra

■ bıçak eğri olduğunda
■ bıçak mili eğri olduğunda
■ vantilatör kayışları kusurlu olduğunda

Bakım ve koruyucu bakım

Tehlike!

Bıçak miline yakın konumda yaralanma tehlikesi.

Koruyucu eldiven giyin!

Motor gövdesi açılmamalıdır.

Motorun bakımı ve onarımı yetkili bir uzman atölyede gerçekleşmelidir.

• Tüm bakım ve temizlik çalışmalarından önce soketi çekin! Milin durmasını bekleyin.
  ■ Sadece orijinal yedek parçaları kullanın.
  ■ Yıpranmış veya hasar görmüş çalışma araçları ve pimlerini dengesizliğin önüne geçmek için sadece takım olarak değiştirin.

Cihazı su ile hortum kullanarak yıkamayın! Sızan su, motoru ve güvenlik düğmesini tahrip edebilir.
Cihazı her kullanımdan sonra temizleyin (spatula, kumaş parçası vs.).

Bıçak milini sökün (08)

1. Yatağın vidasını (1) sökün.
2. Yatağın yarısını (2) yukarı katlayın.
3. Biçak milini alt yatak yarısından kaldırın ve tahrik kısmından (3) çekip çıkarın.

Montaj bunun tam tersi sırada yapılır.

Biçağı sökün (09)

Bıçakları sökmeden önce montaj konumlarına dikkat edin!

1. Altigen vidayı (1) sökün.
2. Bilyalı yatağı (2) dikkatlı bir biçimde milden (8) çekip çıkartın.
3. Basınç halkası (3), disk (4) ve kısa ara parçaları (5) milden çekip çıkartın
4. Biçak (6) ve uzun ara parçaları arka arkaya çekip çıkartın.

Montaj bunun tam tersi sırada yapılır.

Fan silindirini sökün

Fan silindirini sökme ve çelik yay dişlerini yenileme biçak miline benzer biçimde yapılır.

Arızalar durumunda yardım

Arıza Yardım
Motor çalışmıyor	■ Bağlantı kablosu ile birlikte kablo koruma şalterini kontrol edin■ Motor şalter yayını yukarı çubuğa doğru bastırın.■ Daha düşük çalışma derinliği seçin.
Mil dönmüyor	■ Daha düşük çalışma derinliği seçin.■ Bıçağı temizleyin■ Müşteri hizmetleri bölümünü arayın
Motor performansı azalıyor	■ Daha düşük çalışma derinliği seçin.■ Yıpranmış bıçakları değiştirin.■ Mahfazayı temizleyin■ Çimleri biçim (çim yüksekliği çok fazla).
kultivatörün kötü performansı	■ Daha düşük çalışma derinliği seçin.■ Yıpranmış bıçakları değiştirin.
Gürültülü çalışma Cihaz titriyor	■ Arızalı bıçaklar.■ Müşteri hizmetleri bölümünü arayın.

Bu tablo yardımıyla giderilemeyen arızalar yetkili, uzmanlığa sahip bir tamirhane tarafından giderilmelidir.

imha etme

Ömrü bitmiş cihazlar, aküler veya bataryaları ev çöpü üzerinden atığa çıkartmayın!

Ambalaj, cihaz ve aksesuarları geri dönüştürülebilir malzemeden üretilmiştir ve buna uygun bir şekilde imha edilmelidir.

Garanti

Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafından yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Zaman aşımı süresi, her durumda ürünün satın alınmış olduğu ülkedeki hukuka göre belirlenir.

Garanti taahhüdümüz aşağıdaki durumlarda geçerlidir:

Cihazın amacına uygun kullanılması durumunda
Kullanım kılavuzuna uyulması durumunda,
- Orijinal yedek parçaların kullanılması durumunda,

Garanti aşağıdaki durumlarda geçerliliğini kaybeder:

Cihazda onarım teşebbüsünde bulunulması halinde,
Cihazda teknik değişiklikler yapılması halinde,
Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım)

Garanti dışında kalan hususlar şunlardır:

■ Boyadaki, normal yipranmaya bağlanabilecek olan hasarlar
Yedek parça kartında çerçevesi xxx xxx (x) ile işaretlenmiş olan aşınan parçalar
İçten yanmalı motorlar - Bunlar için kendi motor üreticisinin garanti hükümleri geçerlidir.

Garanti durumunda, bu garanti beyanı ve satın alma belgesiyle beraber satıcınıza veya en yakın yetkili servis merkezine başvurun. Bu garanti taahhüdü, satın alanın satıcı karşındaki ayıplı maldan doğan haklarını etkilemez.
